对应的真值表是唯一的
对应的逻辑表达式和逻辑电路可能有多种实现形式
采用最简逻辑函数表达式，可得最简逻辑电路图
如果由于某些原因无法获得某些门电路，可以通过变换逻辑表达式来改变电路，从而能够使用已有的器件
2 组合逻辑电路设计
例3 设计一个二进制—十进制的8421码转换为余三码的转换电路。
8421码余3码
A4A3A2A1Y4Y3Y2Y1
0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0
0 0 1 0 0 1 0 1 0 0 1 1 0 1 1 0
0 1 0 0 0 1 1 1 0 1 0 1 1 0 0 0
0 1 1 0 1 0 0 1
0 1 1 1 1 0 1 0
1 0 0 0 1 0 1 1 1 0 0 1 1 1 0 0
1 0 1 0 X X X X 1 0 1 1 X X X X
1 1 0 0 X X X X 1 1 0 1 X X X X
1 1 1 0 X X X X 1 1 1 1 X X X X
Y4 =m5 + m6 + m7 + m8 + m9 =Σm(5,6,7,8,9)
Y3 =m1 + m2 + m3 + m4 + m9 =Σm(1,2,3,4,9)
Y2 =m0 + m3 + m4 + m7 + m8 =Σm(0,3,4,7,8)
Y1 =m0 + m2 + m4 + m6 + m8 =Σm(0,2,4,6,8)
=A Σm (0,2,4,6,8)= A A + A = A m (0,3,4,7,8)
Σm(5,6,7,8,9) A+ 1 +
自我检测题 1．组合逻辑电路任何时刻的输出信号，与该时刻的输入信号 有关 ，与以前的输入信号 无关 。 2．在组合逻辑电路中，当输入信号改变状态时，输出端可能出现瞬间干扰窄脉冲的现象称为 竞争冒险 。 3．8线—3线优先编码器74LS148的优先编码顺序是7I 、6I 、5I 、…、0I ，输出为 2Y 1Y 0Y 。输入输出均为低电平有效。当输入7I 6I 5I …0I 为时，输出2Y 1Y 0Y 为 010 。 4．3线—8线译码器74HC138处于译码状态时，当输入A 2A 1A 0=001时，输出07Y ~Y = 。 5．实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫 数据分配器 。 6．根据需要选择一路信号送到公共数据线上的电路叫 数据选择器 。 7．一位数值比较器，输入信号为两个要比较的一位二进制数，用A 、B 表示，输出信号为比较结果：Y (A ＞B ) 、Y (A ＝B )和Y (A ＜B )，则Y (A ＞B )的逻辑表达式为B A 。 8．能完成两个一位二进制数相加，并考虑到低位进位的器件称为 全加器 。 9．多位加法器采用超前进位的目的是简化电路结构 × 。 （√，× ） 10．组合逻辑电路中的冒险是由于 引起的。 A ．电路未达到最简 B ．电路有多个输出 C ．电路中的时延 D ．逻辑门类型不同 11．用取样法消除两级与非门电路中可能出现的冒险，以下说法哪一种是正确并优先考虑的 A ．在输出级加正取样脉冲 B ．在输入级加正取样脉冲 C ．在输出级加负取样脉冲 D ．在输入级加负取样脉冲 12．当二输入与非门输入为 变化时，输出可能有竞争冒险。 A ．01→10 B ．00→10 C ．10→11 D ．11→01 13．译码器74HC138的使能端321E E E 取值为 时，处于允许译码状态。 A ．011 B ．100 C ．101 D ．010 14．数据分配器和 有着相同的基本电路结构形式。 A ．加法器 B ．编码器 C ．数据选择器 D ．译码器 15．在二进制译码器中，若输入有4位代码，则输出有 个信号。 A ．2 B ．4 C ．8 D ．16 16．比较两位二进制数A=A 1A 0和B=B 1B 0，当A ＞B 时输出F =1，则F 表达式是 。 A ． B A F = B ．0101B B A A F ++= ．0011B A B A F ++=
3组合逻辑电路习题解答 33 自我检测题 1．组合逻辑电路任何时刻的输出信号，与该时刻的输入信号 有关 ，与以前的输入信号 无关 。 2．在组合逻辑电路中，当输入信号改变状态时，输出端可能出现瞬间干扰窄脉冲的现象称为 竞争冒险 。 3．8线—3线优先编码器74LS148的优先编码顺序是7I 、6I 、5I 、…、0I ，输出为 2Y 1Y 0Y 。输入输出均为低电平有效。当输入7I 6I 5I …0I 为11010101时，输出2Y 1Y 0Y 为 010 。 4．3线—8线译码器74HC138处于译码状态时，当输入A 2A 1A 0=001时，输出07Y ~Y = 11111101 。 5．实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫 数据分配器 。 6．根据需要选择一路信号送到公共数据线上的电路叫 数据选择器 。 7．一位数值比较器，输入信号为两个要比较的一位二进制数，用A 、B 表示，输出信号为比较结果：Y (A ＞B ) 、Y (A ＝B )和Y (A ＜B )，则Y (A ＞B )的逻辑表达式为B A 。 8．能完成两个一位二进制数相加，并考虑到低位进位的器件称为 全加器 。 9．多位加法器采用超前进位的目的是简化电路结构 × 。 （√，× ） 10．组合逻辑电路中的冒险是由于 引起的。 A ．电路未达到最简 B ．电路有多个输出 C ．电路中的时延 D ．逻辑门类型不同 11．用取样法消除两级与非门电路中可能出现的冒险，以下说法哪一种是正确并优先考虑的？ A ．在输出级加正取样脉冲 B ．在输入级加正取样脉冲 C ．在输出级加负取样脉冲 D ．在输入级加负取样脉冲 12．当二输入与非门输入为 变化时，输出可能有竞争冒险。 A ．01→10 B ．00→10 C ．10→11 D ．11→01 13．译码器74HC138的使能端321E E E 取值为 时，处于允许译码状态。 A ．011 B ．100 C ．101 D ．010 14．数据分配器和 有着相同的基本电路结构形式。 A ．加法器 B ．编码器 C ．数据选择器 D ．译码器 15．在二进制译码器中，若输入有4位代码，则输出有 个信号。 A ．2 B ．4 C ．8 D ．16 16．比较两位二进制数A=A 1A 0和B=B 1B 0，当A ＞B 时输出F =1，则F 表达式是 。
南通大学计算机科学与技术学院计算机数字逻辑设计 实验报告书 实验名组合逻辑电路数据选择器实验 班级_____计嵌151_______________ 姓名_____张耀_____________________ 指导教师顾晖 日期 2016-11-03
目录 实验一组合逻辑电路数据选择器实验 (1) 1.实验目的 (1) 2.实验用器件和仪表 (1) 3.实验内容 (1) 4.电路原理图 (1) 5.实验过程及数据记录 (2) 6.实验数据分析与小结 (9) 7.实验心得体会 (9)
实验三组合逻辑电路数据选择器实验 1 实验目的 1. 熟悉集成数据选择器的逻辑功能及测试方法。 2. 学会用集成数据选择器进行逻辑设计。 2 实验用器件和仪表 1、8 选 1 数据选择器 74HC251 1 片 3 实验内容 1、基本组合逻辑电路的搭建与测量 2、数据选择器的使用 3、利用两个 74HC251 芯片（或 74HC151 芯片）和其他辅助元件，设计搭建 16 路选 1 的电路。 4 电路原理图 1、基本组合逻辑电路的搭建与测量 2、数据选择器的使用
3、利用两个 74HC251 芯片（或 74HC151 芯片）和其他辅助元件，设计搭建 16 路选 1 的 电路。 5 实验过程及数据记录 1、基本组合逻辑电路的搭建与测量 用 2 片 74LS00 组成图 3.1 所示逻辑电路。为便于接线和检查，在图中要注明芯片编号及各引脚对应的编号。
图 3.1 组合逻辑电路 （2）先按图 3.1 写出 Y1、Y2 的逻辑表达式并化简。 Y1==A·B ·A =A + A·B=A + B Y2=B·C ·B·A = A · B+ B ·C （3）图中 A、B、C 接逻辑开关，Y1，Y2 接发光管或逻辑终端电平显示。（4）改变 A、B、C 输入的状态，观测并填表写出 Y1，Y2 的输出状态。 表 3.1 组合电路记录
实验三组合逻辑电路设计 一、实验目的 1、掌握组合逻辑电路功能测试。 2、掌握组合逻辑电路的设计方法。 3、用实验验证设计结果。 二、实验仪器 1、示波器1台 2、数字电路实验箱1台 3、器件 74LS00 二输入端四与非门2片 74LS20 四输入双与非门1片 74LS86 二输入端四异或门1片 三、实验原理 逻辑电路分为两大类，一类为组合逻辑电路，另一类为时序逻辑电路。若电路任一时刻的输出仅是该时刻输入状态的函数，与电路原来的状态无关，这种电路称为组合逻辑电路。组合逻辑电路的设计步骤如下： 1、根据设计任务列出真值表； 2、根据真值表写出逻辑表达式； 3、化简逻辑表达式； 4、根据要求（例如，规定了所用逻辑门的类型）画出逻辑电路图。 例：设计一个半加器的逻辑电路。 只考虑两个加数，而不考虑低位来的进位数的加法电路称为半加器。若用A和B表示两个加数，S表示和数，CO表示向高位的进位数，则半加器的真值表如表1-16-1所示。 表1-16-1 由真值表可列出S和CO的逻辑表达式 S?AB?AB（1-16-1） CO?AB（1-16-2） 可见，S与A、B之间是异或关系。上两式都已是最简单与或逻辑表达式，不用化简。由上两式
可画出如图1-16-1（a）所示的逻辑图，它由与门、非门和与或非门组成。 利用实验十四则上两式需要整理成与非逻辑表达式。若要求全部用与非门组成半加器， 中推导出的结果，可得S?AABBAB （1-16-3） CO?AB（1-16-4） 由上两式可画出用与非门组成的半加器电路如图1-16-1（b）所示。更方便的是采用图1-16-1（c）所示的异或门组成的半加器。 图1-16-1 半加器 逻辑符号(d) (b)由与非门构成(c)由异或门和非门构成(a)由与门、非门和与或非门构成 四、实验内容及步骤 1、组合逻辑电路功能测试。

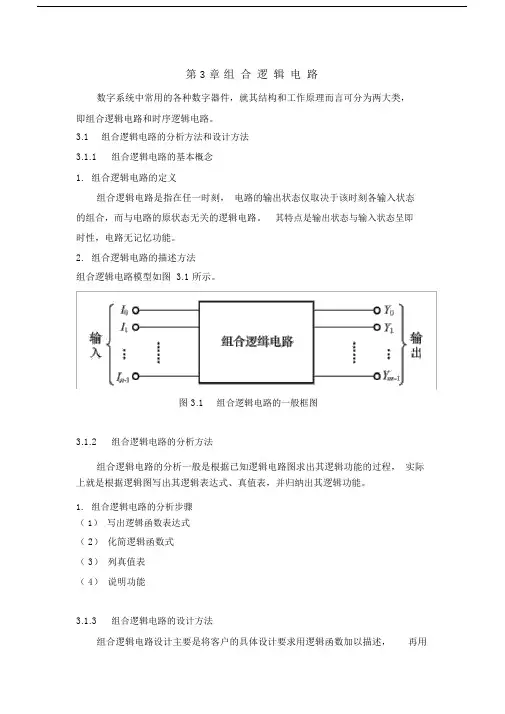

第3章 组合逻辑电路 试分析图所示组合逻辑电路的逻辑功能，写出逻辑函数式，列出真值表，说明电路完成的逻辑功能。 (b) (c) (a)A B C D L =1 =1 =1 C 2 L 1L 2L 3 图 题图 解：由逻辑电路图写出逻辑函数表达式： 图a ：D C B A L ⊕⊕⊕= 图b ：)()(21B A C AB B A C AB L C B A L ⊕+=⊕=⊕⊕= 图c ：B A B A L B A A B B A B A L B A B A L =+=+=+++==+=321 由逻辑函数表达式列写真值表： A B C D L 0 0 0 0 00 0 0 1 10 0 1 0 10 0 1 1 00 1 0 0 10 1 0 1 00 1 1 0 00 1 1 1 11 0 0 0 11 0 0 1 01 0 1 0 01 0 1 1 11 1 0 0 01 1 0 1 11 1 1 0 11 1 1 1 0 A B C L 1L 2 0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1 A B L 1L 20 0 0 1 0L 3 0 1 0 0 11 0 1 0 01 1 0 1 0 由真值表可知：图a 为判奇电路，输入奇数个1时输出为1；图b 为全加器L 1为和，L 2为进位；图c 为比较器L 1为1表示A>B ，L 2为1表示A=B, L 3为1表示A 实验三组合逻辑电路 实验三 组合逻辑电路 一、实验目的 1. 通过简单的组合逻辑电路设计与调试，掌握采用小规模（SSI ）集成电路设计组合逻辑电路的方法。 2. 用实验验证所设计电路的逻辑功能。 3. 熟悉、掌握各种逻辑门的应用。 二、实验原理 组合逻辑电路是最常见的逻辑电路之一，可以用一些常用的门电路来组合成具有其他功能的门电路。组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入，而与电路过去的状态无关。在电路结构上的特点是只包含门电路，而没有存储（记忆）单元。在使用中、小规模集成电路来设计组合电路时，一般步骤如图3-1所示： 1. 进行逻辑抽象，首先根据设计任务的要求建立输入、输出变量，列出其真 设计要求 真值表 逻辑抽象逻辑表达式 卡诺图 最简逻辑表达式 逻辑电路图 代数法化减 卡诺图法化减 值表。 2. 用卡诺图或代数法化简，求出最简逻辑表达式。 3. 根据简化后的逻辑表达式，画出逻辑电路图。 若已知逻辑电路，欲分析组合电路的逻辑功能，则分析步骤为： 1. 由逻辑电路图写出各输出端的逻辑表达式。 2. 由逻辑表达式列出真值表。 3. 根据真值表进行分析，从而确定电路功能。 组合电路的设计过程是在理想情况下进行的， 即假设一切器件均没有延迟效应。图3-1 组合逻辑电路设计流程图 三、实验仪器及器件 1. EL-ELL-Ⅳ型数字电路实验系统 2. 集成电路芯片：74LS00 1 2 74LS04 74LS86等 四、实验内容及步骤 1. 测试用异或门和与非门组成的半加器的逻辑功能 如果不考虑来自低位的进位而能够实现将两个1位二进制数相加的电路，称为半加器，半加器的符号如图3-2所示。 半加器的逻辑表达式为： AB CO B A B A B A S =⊕=+= 根据半加器的逻辑表达式可知，半加和S 是输入A 、B 的异或，而进位CO 则为输入A 、B 相与，故半加器可用一个集成异或门和二个与非门组成，电路如图3-3所示。 &=1 1 CO S ΣCO A B S CO 图3-2 半加器符号 图3-3 异或门和与非门组成的半加器逻辑电路 在实验仪上用74LS00及74LS86按图3-3 接线，当输入端A 、B 为表3-1所列状态时，测 第五章 组合逻辑电路典型例题分析 第一部分：例题剖析 例1．求以下电路的输出表达式： 解： 例2．由3线－8线译码器Ｔ4138构成的电路如图所示，请写出输出函数式． 解： Y = AC BC ABC = AC +BC + ABC = C(AB) +CAB = C (AB) T4138的功能表 & & Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7 “1” T4138 A B C A 2A 1A 0Ya Yb S 1 S 2 S 30 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1 S 1S 2S 31 0 01 0 01 0 01 0 01 0 01 0 01 0 01 0 0 A 2A 1A 0Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 70 1 1 1 1 1 1 11 0 1 1 1 1 1 11 1 0 1 1 1 1 11 1 1 0 1 1 1 11 1 1 1 0 1 1 11 1 1 1 1 0 1 11 1 1 1 1 1 0 11 1 1 1 1 1 1 0 例3．分析如图电路，写出输出函数Ｚ的表达式。CC4512为八选一数据选择器。 解： 例4．某组合逻辑电路的真值表如下，试用最少数目的反相器和与非门实现电路。（表中未出现的输入变量状态组合可作为约束项） CC4512的功能表 A ? DIS INH 2A 1A 0Y 1 ?0 1 0 0 0 00 00 00 0 0 0 0 00 0 ?????0 0 00 0 10 1 00 1 11 0 0 1 0 11 1 01 1 1 高阻态 0D 0D 1D 2D 3D 4D 5D 6D 7 Z CC4512 A 0A 1A 2 D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7 DIS INH D 1 D A B C D Y 0 0 0 0 1 0 0 0 1 00 0 1 0 10 0 1 1 00 1 0 0 0 CD AB 00 01 11 1000 1 0 0 101 0 1 0 1 11 × × × ×10 0 1 × × A B 第一步画卡诺图第三步画逻辑电路图 第2章习题 一、单选题 1.若在编码器中有50个编码对象，则输出二进制代码位数至少需要（ B ）位。 A）5 B）6 C）10 D）50 2.一个16选1的数据选择器，其选择控制（地址）输入端有（ C ）个，数据输入端有（ D ）个，输出端有（ A ）个。 A）1 B）2 C）4 D）16 3.一个8选1的数据选择器，当选择控制端S2S1S0的值分别为101时，输出端输出（ D ）的值。 A）1 B）0 C）D4D）D5 4.一个译码器若有100个译码输出端，则译码输入端至少有（ C ）个。 A）5 B）6 C）7 D）8 5.能实现并-串转换的是（ C ）。 A）数值比较器B）译码器C）数据选择器D）数据分配器 6.能实现1位二进制带进位加法运算的是（ B ）。 A）半加器B）全加器C）加法器D）运算器 7.欲设计一个3位无符号数乘法器（即3×3），需要（）位输入及（ D ）位输出信号。A）3，6 B）6，3 C）3，3 D）6，6 8.欲设计一个8位数值比较器，需要（）位数据输入及（ B ）位输出信号。 A）8，3 B）16，3 C）8，8 D）16，16 9. 4位输入的二进制译码器，其输出应有（ A ）位。 A）16 B）8 C）4 D）1 二、判断题 1. 在二——十进制译码器中，未使用的输入编码应做约束项处理。（） 2. 编码器在任何时刻只能对一个输入信号进行编码。（） 3. 优先编码器的输入信号是相互排斥的，不容许多个编码信号同时有效。（ ） 4. 编码和译码是互逆的过程。（ ） 5. 共阴发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。（ ） 6. 3位二进制编码器是3位输入、8位输出。（ ） 7. 组合逻辑电路的特点是：任何时刻电路的稳定输出，仅仅取决于该时刻各个输入变量的取值，与电路原来的状态无关。（ ） 8. 半加器与全加器的区别在于半加器无进位输出，而全加器有进位输出。（ ） 9. 串行进位加法器的优点是电路简单、连接方便，而且运算速度快。（ ） 10. 二进制译码器的每一个输出信号就是输入变量的一个最小项。（ ） 11. 竞争冒险是指组合电路中，当输入信号改变时，输出端可能出现的虚假信号。（ ） 三、综合题 1．如图所示逻辑电路是一个什么电路，当A 3～A 0输入0110，B 3～B 0输入1011，Cin 输入1时，Cout 及S 3～S 0分别输出什么 +A 3B 3C in 3C out +++A 2B 2A 1B 1A 0B 0210 答：图中所示电路是4位串行进位全加器电路 C out =1，S 3S 2S 1S 0=0001 2．使用门电路设计一个4选1的数据选择 器，画出逻辑图。 解：4选1数据选择器有4个数据输入 端（D 0D 1D 2D 3），2个选择输入端（S 1S 0），1个 数据输出端（Y ）。真值表如下： D S 1 S 0 Y 【例题1】设计一个投票表决器，三个投票人分别为A 、B 、C ，按规定只要二人以上同意才能通过。 解：设投同意票为“1”表示，不同意票为“0”；输出为“1”表示通过，为“0”表示不通过。 第一步：由逻辑关系列出真值表 第二步：由真值表写出逻辑函数表达式 第三步：化简逻辑函数表达式 ◆用卡诺图化简 ◆用代数法化简如下 第四步 由化简后的逻辑表达式画出逻辑电路图 7 653111*********m m m m ABC C AB C B A BC A F +++=真值表 ∑= ) 7,6,5,3(m F AB BC AC AB BC AC AB BC AC F ??=++=++=AB BC AC AB BC AC AB BC AC A C C B AC C AB B A C B A B A A C AB A B B C C AB C B A BC C AB C B A A A BC ABC C AB C B A BC A F ??=++=++=++=++=+=+++=++=+++=+++=)()()()()( F高电平时，三极管导通，灯亮；低电平时三极管截止，灯灭。 【例题2】某汽车驾驶员培训班进行结业考试。有三名评判员，其中A为主评判员，B、C 为副评判员。评判时按少数服从多数原则，但若主评判认为合格，也可通过。试用与非门构成逻辑电路实现评判的规定。 解：（1）根据逻辑设计要求，设定三个输入变量A、B、C，并规定如下：主评判A意见：A＝1认为合格;A＝0认为不合格 副评判B意见：B＝1认为合格;B＝0认为不合格 副评判C意见：C＝1认为合格;C＝0认为不合格 设输出变量Y：Y＝1认为通过;Y＝0认为不通过 （2）列真值表 （3）根据真值表写出逻辑表达式 （4）用卡诺图化简 （5）画出逻辑电路图 【例题3】有一火灾报警系统，设有烟感、温感、紫外光感三种不同类型的火灾探测器。为了防止误报警，只有当其中有两种或两种以上类型的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计产生报警控制信号的电路。 ［解］（1）根据逻辑要求设置逻辑输入、输出变量。 用A、B、C分别代表烟感、温感、紫外光感三种探测器的探测输出信号，作为报警控制电路的输入变量，以“1”表示高电平，“0”表示低电平，高电平表示有火灾报警，低电平表示无火灾报警； F为报警控制电路的输出，以“1”表示高电平，“0”表示低电平，同样高电平表示有火灾报警，低电平表示无火灾报警。 真值表 ∑ = + + + + = + + + + = )7,6,5,4,3( 7 6 5 4 3 m m m m m m ABC C AB C B A C B A BC A Y A BC A BC A BC Y ? = + = + = I I 4 5 7 I 1 6 2 I I I 0 3 I I I 9 8 I 图 P5.7 图P5.8 第5章 组合逻辑电路应用 习题5 5.1 设计一个10线-4线编码器，输出为8421BCD 码。 5.2 试用2片8线-3线优先编码器74148，设计一个10线-4线优先编码器。连接时允许附加必要的门电路。 5.3 试分析图P5.3所示电路的功能（74148为8线-3线优先编码器）。 5.4 分析图P5.4所示电路的功能。 5.5 用2片3线-8线译码器74138，组成4线-16线译码器。 5.6 某一个8421BCD 码七段荧光数码管译码电路的e 段部分出了故障，为使数码管能正确地显示0～9十种状态，现要求单独设计一个用与非门组成的e 段译码器。已知共阳极数码管如图P5.6所示。 5.7 分析图P5.7所示电路的功能（74148为8线-3线优先编码器）。 5.8 画出用两片4线-16线译码器74154组成5线-32译码器的接线图。图P5.8是74154的符号，S A 和S B 是两个控制端（亦称片选端），译码器工作时应使S A 和S B 同时为低电平，当输入信号A 3A 2A 1A 0为0000到1111共16种状态时，输出端从Y 0到Y 15依次给出低电平输出信号。 图P5. 4 图P5.6 图P5.3 5.9 设计一个编码转换器，将三位2进制码转换为循环码。 5.10 某医院的某层有6个病房和一个大夫值班室，每个病房有一个按扭，在大夫值班室有一个优先编码器电路，该电路可以用数码管显示病房的编码。各个房间按病人病情严重程度不同分类，1号房间病人病情最重，病情按房间号依次降低，6号房间病情最轻。试设计一个呼叫装置，该装置按病人的病情严重程度呼叫大夫，若两个或两个以上的病人同时呼叫大夫，则只显示病情最重病人的呼叫。 5.11 设计一个电话机信号控制电路。电路有I 0（火警）、I 1（盗警）和I 2（日常业务）三种输入信号，通过排队电路分别从Y 0、Y 1、Y 2输出，在同一时间只能有一个信号通过。如果同时有两个以上信号出现时，应首先接通火警信号，其次为盗警信号，最后是日常业务信号。试按照上述轻重缓急设计该信号控制电路。要求用集成门电路7400（每片含4个2输入端与非门）实现。 5.12 试用一片3线-8线译码器T3138，实现下列逻辑函数（可使用必要的门电路）： （1）B A L =1 （2）B A AB L +=2 （3）C B A L ⊕⊕=3 5.13 用4路数据选择器实现下列函数: (1) ∑=)5,4,2,0(),,(1m C B A L (2) ∑= )7,5,3,1(),,(2m C B A L （3）∑=)7,5,2,0(),,(3m C B A L （4）∏= )3,2,0(),,(4M C B A L 5.14 用8路数据选择器实现下列函数： (1) ∑=)15,13,10,8,7,5,2,0(),,,(1m D C B A L (2) ∑= )12,10,9,5,4,3,0(),,,(2m D C B A L (3) C B AB C B A L +=),,(3 5.15 将四选一数据选择器，扩展为16选一数据选择器。 5.16 用3线-8线译码器74138和8选1数据选择器74151和少量与非门实现组合逻辑电路。当控制变量C 2C 1C 0=000时，F=0；C 2C 1C 0=001时，F=ABC ；C 2C 1C 0=010时，F=A+B+C ；C 2C 1C 0=011时，F=ABC ；C 2C 1C 0=100时，F=C B A ++；C 2C 1C 0=101时，F=C B A ⊕⊕；C 2C 1C 0=110时，F=AB+AC+BC ；C 2C 1C 0=111时，F=1。画出电路图。 5.17 分析图P5.17所示电路的工作原理，说明电路的功能。 实验三组合逻辑电路的设计（一） 一、实验目的 1．掌握用SSI器件设计组合逻辑电路的方法； 2．熟悉各种常用MSI组合逻辑电路的功能与使用方法； 3．掌握多片MSI组合逻辑电路的级联、功能扩展； 4．学会使用MSI逻辑器件设计组合电路； 5．培养查找和排除数字电路常见故障的初步能力。 二、实验器件 1．74LS00 四二输入与非门74LS20 双四输入与非门 2．74LS138 三线—八线译码器74LS139 双二线—四线译码器 三、实验原理 组合逻辑电路是最常见的逻辑电路，其特点是在任何时刻电路的输出信号仅取决于该时刻的输入信号，而与信号作用前电路原来所处的状态无关。组合逻辑电路的设计，就是如何根据逻辑功能的要求及器件资源情况，设计出实现该功能的最佳电路。 在采用小规模器件（SSI）进行设计时，通常将函数化简成最简与—或表达式，使其包含的乘积项最少，且每个乘积项所包含的因子数也最少。最后根据所采用的器件的类型进行适当的函数表达式变换，如变换成与非—与非表达式﹑或非—或非表达式﹑与或非表达式及异或表达式等。 在数字系统中，常用的中规模集成器件(MSI)产品有编码器﹑译码器﹑全加器﹑数据选择/分配器﹑数值比较器等。用这些功能器件实现组合逻辑函数，基本采用逻辑函数对比方法。因为每一种中规模集成器件都具有某种确定的逻辑功能，都可以写出其输出和输入关系的逻辑函数表达式。在进行设计时，可以将要实现的逻辑函数表达式进行变换，尽可能变换成与某些中规模集成器件的逻辑函数表达式类似的形式。 下来我们介绍一下使用中小规模器件设计组合逻辑电路的一般方法。 四、组合电路设计原则及其步骤 组合电路的设计是由给定的的逻辑功能要求，设计出实现该功能的逻辑电路，设计过程大致按下列步骤进行： （1）分析设计要求，把用文字描述的形式的设计要求抽象成输入、输出变量的逻辑关系；（2）根据分析出的逻辑关系，通过真值表或其他方式列出逻辑函数表达式； （3）根据题目提供给你的芯片，将逻辑函数化简到所需要的函数式； （4）画出逻辑电路图或电路原理图； 对于MSI组合逻辑电路的设计是以所用MSI个数最少、品种最少，同时MSI间的连线也最少作为最基本的原则。 下面使用中小规模器件我们各举一个例子： 例：用与非门设计三位多数表决器。 步骤：（1）根据真值表写出逻辑表达式： F = AB + BC + AC = AB BC AC （2）画出逻辑图，如图3—1所示 第 3章 组合逻辑电路 逻辑电路按照逻辑功能的不同可分为两大类：一类是组合逻辑电路（简称组合电路）, 另一类是时序逻辑电路（简称时序电路）。所谓组合电路是指电路在任一时刻的输出状态只与同一时刻各输入状态的组合有关，而与前一时刻的输出状态无关。组合电路的示意图如图所示。组合逻辑电路的特点： （１） 输出、输入之间没有反馈延迟通路。 （２） 电路中不含记忆元件。 图 组合电路示意图 组合逻辑电路的分析方法和设计方法 （1）3.1.1组合逻辑电路的分析方法 分析组合逻辑电路的目的是为了确定已知电路的逻辑功能,或者检查电路设计 是否合理。 组合逻辑电路的分析步骤如下： (1） 根据已知的逻辑图， 从输入到输出逐级写出逻辑函数表达式。 (2） 利用公式法或卡诺图法化简逻辑函数表达式。 (3) 列真值表, 确定其逻辑功能。 例 1 分析如图所示组合逻辑电路的功能。 解（1） （2）化简 （3） 例真值表：如表3·1所示 图 例 1 的逻辑电路 X 1X 2 X n 12 m 输入信号 输出信号 AC BC AB Y ??=AC BC AB Y ++= A B B C A C Y 表例1的真值表 由表可知，若输入两个或者两个以上的1(或0), 输出Y为1(或0), 此电路在实际应用中可作为多数表决电路使用。 例 2分析如图所示组合逻辑电路的功能。 解(1) 写出如下逻辑表达式: (2) 化简AB Y= 1 AB A Y A Y? = ? = 1 2 B AB B Y Y? = ? = 1 3 B AB AB A Y Y Y? ? = = 3 2 B AB AB A Y? ? = ) ( ) (B AB AB A+ ? + = AB B A+ = B A⊕ = 实验三组合逻辑电路(常用门电路、译码器和数据选择器) 一、实验目的 1．掌握组合逻辑电路的设计方法 2．了解组合逻辑电路的冒险现象与消除方法 3．熟悉常用门电路逻辑器件的使用方法 4．熟悉用门电路、74LS138和74LS151进行综合性设计的方法 二、实验原理及实验资料 （一）组合电路的一般设计方法 1．设计步骤 根据给出的实际逻辑问题，求出实现这一逻辑功能的最简单逻辑电路，这就是设计组合逻辑电路时要完成的工作。组合逻辑电路的一般设计步骤如图所示。 图组合逻辑电路的一般设计步骤 设计组合逻辑电路时，通常先将实际问题进行逻辑抽象，然后根据具体的设计任务要求列出真值表，再根据器件的类型将函数式进行化简或变换，最后画出逻辑电路图。 2. 组合电路的竞争与冒险（旧实验指导书P17～20） （二）常用组合逻辑器件 1．四二输入与非门74LS00 74LS00为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有四个独立的二输入“与非”门，每个门的构造和逻辑功能相同。 图 74LS00引脚排列及内部逻辑结构 2．二四输入与非门74LS20 74LS20为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有两个独立的四输入“与非”门，每个门的构造和逻辑功能相同。 图 74LS20引脚排列及内部逻辑结构 3．四二输入异或门74LS86 74LS86为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有四个独立的二输入“异或”门，每个门的构造和逻辑功能相同。 图 74LS86引脚排列及内部逻辑结构 3．3线－8线译码器74LS138 74LS138是集成3线－8线译码器，其功能表见表。它的输出表达式为 i A B i Y G G G m 122（i ＝0，1，…7；m i 是最小项），与基本门电路配合使用，它能够实现任何三变量的逻辑函数。74LS138为双列直插16脚塑料封装，外部引脚排列如图所示。 1、在一旅游胜地，有两辆缆车可供游客上下山，请设计一个控制缆车正常运行的逻辑电路。要求：缆车A和B在同一时刻只能允许一上一下的行驶，并且必须同时把缆车的门关好后才能行使。设输入为A、B、C，输出为Y。（设缆车上行为“1”，门关上为“1”，允许行驶为“1”）(1) 列真值表；（4分） （2）写出逻辑函数式；（3分） （3）用基本门画出实现上述逻辑功能的逻辑电路图。（5分） 解：（1）列真值表：（3）逻辑电路图： （2）逻辑函数式： 2、某同学参加三类课程考试，规定如下：文化课程（A）及格得2分，不及格得0分；专业理论课程（B）及格得3分，不及格得0分；专业技能课程（C）及格得5分，不及格得0分。若总分大于6分则可顺利过关（Y），试根据上述内容完成： （1）列出真值表； （2）写出逻辑函数表达式，并化简成最简式； （3）用与非门画出实现上述功能的逻辑电路。 （3）逻辑电路图 (2)逻辑函数表达式3、中等职业学校规定机电专业的学生，至少取得钳工(A)、车工(B)、电工(C)中级技能证书的任意两种，才允许毕业（Y）。试根据上述要求：（1）列出真值表；（2）写出逻辑表达式，并化成最简的与非—与非形式；（3）用与非门画出完成上述功能的逻辑电路。 解：（1 （3）逻辑电路： （2）逻辑表达式： 最简的与非—与非形式： 4、人的血型有A、B、AB和O型四种，假定输血规则是：相同血型者之间可输出，AB血型者可接受其他任意血型，任意血型者可接受O型血。图1是一个输血判断电路框图，其中A1A0表示供血者血型，B1B0表示受血者型，现分别用00、01、10和 11表示A、B、AB和O四种血型。Y为判断结果，Y=1表示可以输血，Y=0表示不允许输血。请写出该判断电路的真值表、最简与—或表达式，并画出用与非门组成的逻辑图。 输血判断电路框图： 解：（1）真值表：（3）逻辑图： 组合逻辑电路设计心得体会篇一：实验一_组合逻辑电路分析与设计 实验1 组合逻辑电路分析与设计 XX/10/2 姓名：学号： 班级：15自动化2班 ? 实验内容................................................. .. (3) 二.设计过程及讨论 (4) 1.真值表................................................. .(转载于: 小龙文档网:组合逻辑电路设计心得体会)................4 2.表达式的推导................................................. .....5 3.电路图................................................. .................7 4.实验步骤................................................. .............7 5. PROTEUS软件仿真 (9) 三测试过程及结果讨论.....................................11 1.测试数据................................................. ...........11 2.分析与讨论................................................. . (13) 四思考题................................................. (16) 实验内容： 题目： 设计一个代码转换电路，输入为4位8421码输出为4位循环码（格雷码）。 实验仪器及器件： 1.数字电路实验箱，示波器 2.器件：74LS00（简化后，无需使用，见后面） 74LS86（异或门），74LS197 实验目的： ①基本熟悉数字电路实验箱和示波器的使用 ②掌握逻辑电路的设计方法，并且掌握推导逻辑表达式的方法 ③会根据逻辑表达式来设计电路 1.真值表： 实验三组合逻辑电路 一、实验目的 1．掌握组合逻辑电路的设计方法 2．熟悉常用组合逻辑器件的使用方法 3．熟悉用逻辑门电路、74LS138和74LS151进行综合性设计的方法 二、试验设备和器件 设备：数字电子技术试验箱 器件：74LS00，74LS20，74LS86，74LS138，74LS151 三、实验内容 1.实现一位全加器 (1) 按照组合逻辑电路的一般设计步骤，用基本门电路（74LS00，74LS86）实现 一位全加器； (2) 用1片74LS138和1片74LS20实现一位全加器。 2. 设计一个监测信号灯工作状态的逻辑电路，每一组信号灯由红、黄、绿三盏构成，仅有红灯R亮、仅有绿灯G亮、黄灯Y和绿灯G同时亮为正常工作状态，其余为故障状态。故障状态时要发出报警信号。要求用74LS151实现。 (1) 逻辑抽象。红黄绿三盏信号灯的状态为输入变量，分别用R、Y、G表示，并规定灯亮时为1，灭时为0；故障信号为输出变量，用Z表示，并规定正常工作状态下Z为0，发生故障时Z为1； (2) 列真值表于表3-1； (3) 根据真值表写出用最小项表示的Z的逻辑表达式； (4) 按照逻辑表达式进行电路连接，画出电路连接图，并对电路进行测试。 3. 设计并实现实验指导书中四、3的电话程控系统（选作） 四、实验报告 1.实验预习 (1) 熟练掌握组合逻辑电路的一般设计步骤； (2) 了解74LS00，74LS20，74LS86，74LS138，74LS151的功能表，引脚图和使用注意事项，熟练掌握使用它们实现逻辑函数的方法； (3) 完成实验的预习报告，包括：实验目的、试验设备、布置的实验内容及步骤、原始数据记录表格及设计电路。 2. 实验及数据处理 (1) 根据布置的实验内容认真完成实验中的各项任务，仔细观察实验中的各种现象并加以分析； (2) 完成真值表，记录实验数据并进行分析。 3. 思考题 (1) 3-8线译码器74LS138在正常工作状态下，输入011 ABC 时，哪一个译码输出端为有效电平？由此说明A、B、C中哪一个为高位输入端？ (2) 若用74LS138译码器实现数据分配器，应选择74LS138的哪个引脚作为数据分配器的数据输入端？ 4.实验的注意事项及主要经验教训 实验四组合逻辑电路Multisim仿真设计 一、实验目的 1、掌握组合逻辑电路的特点 2、利用逻辑转换仪对组合逻辑电路进行分析与设计 二、实验原理 组合逻辑电路是一种重要的数字逻辑电路：特点是任何时候的输出仅仅取决于同一时刻的输入信号的取值组合。 根据电路确定功能，是分析组合逻辑电路的过程，其步骤如下：组合逻辑电路→推导→逻辑表达式→化简→最简表达式→列表→真值表→分析→确定电路功能。 根据要求求解电路，是设计组合逻辑电路的过程，其步骤如下：问题提出→分析→真值表→归纳→逻辑表达式→化简变换→逻辑图。 逻辑转换仪是Multisim中常用的数字逻辑电路分析和设计仪器。 三、仿真例题 1、利用逻辑转换仪对已知逻辑电路进行分析 电路图如下： 图待分析逻辑电路 分析结果如下： 图 逻辑分析仪输出结果 四、思考题 1、设计一个四人表决电路，即如果3人或3人以上同意，则通过；否则被否决。用与非门实现。 解：用ABCD 分别表示四人的表决结果，1表示同意，0表示不同意。则利用逻辑分析仪可以输入如下真值表，并得到如下表达式： L=ACD+ABD+ABC+BCD 图 逻辑分析仪得到的真值表和表达式 得到如下电路图： A B C 14 11 13 1 12 3 210 9 68754图 利用逻辑分析仪得到的与非门设计的表决电路 2、利用逻辑转换仪对下图所示电路进行分析。 XLC1 A B U1A 74LS04D U1B 74LS04D U1C 74LS04D U2A 74LS00D U2B 74LS00D 2 U3A 74LS10D U3B 74LS10D 1 4 3 6 5 7 8 9 10 图 待分析的逻辑电路 解：通过逻辑分析仪可以得到如下结果： 图 逻辑分析仪输出结果 得到逻辑表达式为：L AC BC ABC =++ 第六章几种常用的组合逻辑电路 一、填空题 1、（8-1易）组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于（a、有；b、非）记忆逻辑电路。 2、（8-2易）在数字系统中，将具有某些信息的符号变换成若干位进制代码表示，并赋予每一组代码特定的含义，这个过程叫做，能实现这种 功能的电路称为编码器。一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有个输入端为0，个输入端为1。对于优先编码器，当输入有多个低电平时，则。 3、（8-3易，中）译码是的逆过程，它将转换成。译码器有多个输入和多个输出端，每输入一组二进制代码，只有个输出端有效。n 个输入端最多可有个输出端。 4、（8-2易）74LS148是一个典型的优先编码器，该电路有个输入端和个输出端，因此，又称为优先编码器。 5、（8-4中）使用共阴接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器，这样才能显示0~9十个数字。 6、（8-4中）译码显示电路由显示译码器、和组成。 7.（8-4易）译码器分成___________和___________两大类。 8.（8-4中）常用数字显示器有_________,_________________,____________等。 9.（8-4中）荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。 10．（8-4中）辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。 11.（8-4易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。 12.（8-4中）发光二极管正向工作电压一般为__________。为了防止二极管过电流而损坏，使用时在每个二极管支路中应______________。 13.（8-3中）单片机系统中，片内存储容量不足需要外接存储器芯片时，可用_________作高位地址码。 14.（8-3中）数字系统中要求有一个输入端，多个数据输出端，可用_________输入端作为 v1.0 可编辑可修改 自我检测题 1．组合逻辑电路任何时刻的输出信号，与该时刻的输入信号 有关 ，与以前的输入信号 无关 。 2．在组合逻辑电路中，当输入信号改变状态时，输出端可能出现瞬间干扰窄脉冲的现象称为 竞争冒险 。 3．8线—3线优先编码器74LS148的优先编码顺序是7I 、6I 、5I 、…、0I ，输出为 2Y 1Y 0Y 。输入输出均为低电平有效。当输入7I 6I 5I …0I 为时，输出2Y 1Y 0Y 为 010 。 4．3线—8线译码器74HC138处于译码状态时，当输入A 2A 1A 0=001时，输出07Y ~Y = 。 5．实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫 数据分配器 。 6．根据需要选择一路信号送到公共数据线上的电路叫 数据选择器 。 7．一位数值比较器，输入信号为两个要比较的一位二进制数，用A 、B 表示，输出信号为比较结果：Y (A ＞B ) 、Y (A ＝B )和Y (A ＜B )，则Y (A ＞B )的逻辑表达式为B A 。 8．能完成两个一位二进制数相加，并考虑到低位进位的器件称为 全加器 。 9．多位加法器采用超前进位的目的是简化电路结构 × 。 （√，× ） 10．组合逻辑电路中的冒险是由于 引起的。 A ．电路未达到最简 B ．电路有多个输出 C ．电路中的时延 D ．逻辑门类型不同 11．用取样法消除两级与非门电路中可能出现的冒险，以下说法哪一种是正确并优先考虑的 A ．在输出级加正取样脉冲 B ．在输入级加正取样脉冲 C ．在输出级加负取样脉冲 D ．在输入级加负取样脉冲 12．当二输入与非门输入为 变化时，输出可能有竞争冒险。实验三 组合逻辑电路
