设置尺寸标注样式
在尺寸标注时，尺寸标注样式控制尺寸线、标注文字、尺寸界线、箭头的外观和方式。一般在进行尺寸标注之前，应自行建立一些符合国标（GB）的样式。
一、创建尺寸标注样式
1、功能
创建和管理尺寸标注样式。
2、调用方法：
菜单：【格式】/【标注样式】
菜单：【标注】/【标注样式】
图标：“样式”工具栏或“标注”工具栏中的
命令：DIMSTYLE或DDIM、D
3、说明
执行以上任一方法后，将打开“标注样式管理器”对话框，在该对话框中可创建新的尺寸标注样式。其具体操作如下：

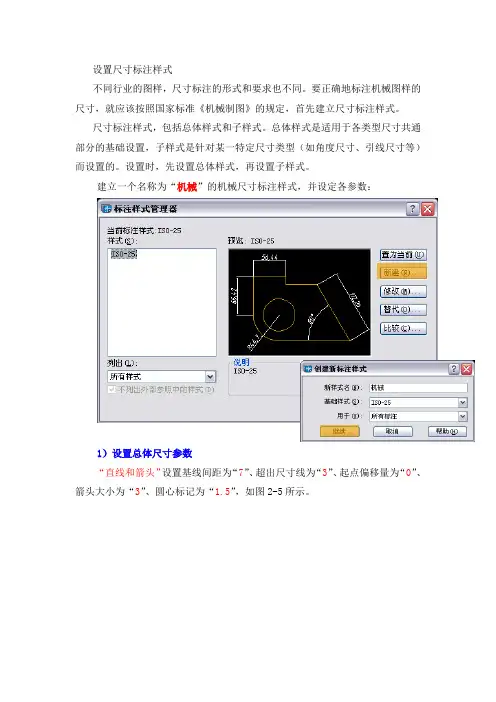

（1）选择【格式】/【标注样式】命令，打开“标注样式管理器”对话框，如图7—1所示。
图7—1 “标注样式管理器”对话框图7—2 “创建新标注样式”对话框
（2）在打开的对话框中单击按钮，如图7—1所示。
（3）在打开的“创建新标注样式”对话框的“新样式名”文本框中可输入标注样式名，这里输入“机械制图标注”，如图7—2所示。
（4）默认基础样式为ISO-25，在“用于”下拉列表框中选择“所有标注”选项。
5、单击按钮，在打开的对话框中可编辑尺寸样式。
二、编辑尺寸标注样式
要创建新的尺寸标注样式，最重要的是设置尺寸标注样式的各种格式，在“创建新标注
样式”对话框中单击按钮，在“新建标注样式”对话框中可通过“直线”、“符号和
箭头”、“文字”、“调整”、“主单位”、“换算单位”和“公差”7个选项卡设置尺寸标注的样式。下面对各选项卡中较难理解的参数进行讲解。
1、“线”选项卡
如图7—3所示，“线”选项卡包括“尺寸线”和“尺寸界线”栏两部分，用于编辑尺寸线和尺寸界线的样式。其中部分选项功能如下：
图7—3 “线”选项卡图7—4 “符号和箭头”选项卡
图7—3 “线”选项卡
文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.
?“超出标记”数值框：用于设置尺寸线超出尺寸界线的距离，一般设为0.
?“基线间距”数值框：用于设置使用基线标注命令时尺寸线之间的间距。
?“超出尺寸线”数值框：用于设置尺寸界线超出尺寸线的距离。
?“起点偏移量”数值框：用于设置尺寸界线与标注对象的距离。
?复选框：选中该复选框，则所有的尺寸界线只能为在“长度”数
值框中设定的长度。
?复选框：选中这两个复选框，可分别隐藏尺寸线的左端或右端。
?复选框：选中这两个复选框，可分别隐藏尺
寸界线的左端或右端。
2、“符号和箭头”选项卡
如图7—4所示“符号和箭头”选项卡主要用于设置符号和箭头的样式，包括“箭头”、“圆心标记”、“弧长符号”、“半径折弯标注”、“线性折弯标注”和“打断标注”6个栏，其中各选项功能如下：
?“第一个”和“第二个”下拉列表框：用于选择尺寸标注两端的箭头样式。
?“引线”下拉列表框：用于可选择引线标注的箭头样式。
?“圆心标记”栏：用于设置圆心标记的类型和大小，一般保持“标记”默认设置。
?“折断标注”栏：用于设置折断标注的大小。
?“弧长符号”栏：用于设置标注弧长时需要标注的弧长符号位置以及有无。
?“半径标注折弯”栏：用于设置用DIMJOGGED命令折弯标注圆或圆弧半径时折弯的角度。
?“线性标注折弯”栏：用于设置折弯标注圆或圆弧半径时折弯的文字高度。
3、“文字”选项卡
如图7—5所示“文字”选项卡主要用于设置标注中文字的样式，包括“文字外观”、“文字位置”和“文字对齐”3个栏，其中部分选项功能如下：
?“分数高度比例”数据框：用于设置分数形式字符与其他字符的比例。
?复选框：选中该复选框，则可为标注的文字添加边框。
?“垂直”和“水平”下拉列表框：用于设置文字在尺寸线上的对齐位置。
?“从尺寸线偏移”数值框：在该数值框中可设置标注文字与尺寸线之间的距离，一般保持默认设置。
图7—5 “文字”选项卡图7—6 “调整”选项卡
4、“调整”选项卡
如图7—6所示，该选项卡包括“调整选项”、“文字位置”、“标注特性比例”和“优化”4个栏，其中各选项功能如下：
?“调整选项”栏：用于设置基于尺寸界线之间可用空间的文字和箭头位置。当两条尺寸界线间的距离足够时，则把文字和箭头放在尺寸界线之间；当距离不足时，则按“调整选项”栏中的设置放置文字和箭头。
?“文字位置”栏：用于设置标注文字的显示位置。
?“标注特征比例”栏：设置全局标注比例或图纸空间比例，其中：
?单选按钮：选中该单选按钮，则可根据模型空间视口比例设置标
注比例。
CAD标注样式的设置 标准。对于初学者，面对那么多的设置内容，总是不知所措，也不知它们的对应关系。以下就一项一项地分析标注型式对话框中的 每一项设置，并结合机械设计方面提示应设置的参数值。 AutoCAD每种标注样式针对不同的标注对象可设置不同的样式，如在标准标注型式(sta ndard)下又可针对线性标注、半径标注、直径标注、角度标注、引线标注、坐标标注分别设置不同的样式，使在使用同一名称标注型式的情况下，可以满足对不同对象的标注要求。
标注样式对话框中，显示出图形中所设置的标注样式，左侧的树状列表为标注样式。 从图中可以看到，standard标注样式共有5种子标注样式，而线性标注由于没有特殊的要求，直接使用标准标注型式，故而列表中没有线性标注子项。列表的右侧为选定的标注型式的预览，从图中可以看到选定标注型式所产生的标注效果。 左侧的几个按钮从字面都可以理解它的作用，在新建标注样式时，你可以选择基于现有的标注样式的子标注样式。比较标注样式是将两种不同的标注样式进行比较，并将不同的参数列出以供参考。 以下介绍标注样式修改的各选项卡： 一、线和箭头：
标注样式分为三个部分，即标注线、延伸线及标注文本。这三个部分都可以分别设置其颜色，另外标注线、延伸线还可分别设置它们的线宽。在实际应用中，最好是将它们的颜色设置为随层，线宽也设置为随层。在些人喜欢将其设置为某一种颜色(如绿色)，说这样可以不必转换图层就可以标注出不同于当前对象颜色的标注尺寸，然而却不便于管理，因为你所有的标注对象颁布在不同的图层中(虽然颜色相同)，当你需要将标注隐藏起来的时候你就不知用什么方法去处理。
AUTOCAD 设置尺寸线和箭头样式 当标注的尺寸界线、文字和箭头与当前图形文件中的几何对象重叠，或者标注位置不符合设计要求时，可以对其进行适当的位置调整，其中包括调整尺寸界线、位置和间距等编辑操作，以及编辑标注的外观等，从而使图纸更加清晰、美观，增强可读性。 1．控制尺寸线和尺寸界线 在【标注样式管理器】对话框中单击【修改】按钮，在打开的对话框中切换至【线】选项卡，即可对尺寸线和尺寸界线的样式进行设置，如图8-26所示。该选项卡中常用选项的含义介绍如下。 图8-26 【线】选项卡 ●基线间距该选项用于设置平行尺寸线间的距离。如利用【基线】标注工 具标注尺寸时，相邻尺寸线间的距离由该选项控制，效果如图8-27所示。 基线 间距 图8-27 设置基线间距 ●隐藏尺寸线在该选项组中可以控制第一尺寸线或第二尺寸线的显示状 态。如图8-28所示启用【尺寸线2】复选框，隐藏第二尺寸线。
启用该 复选框 隐藏第二条尺寸 线的标注效果 图8-28 隐藏第二尺寸线 ●超出尺寸线该选项用于控制尺寸界线超出尺寸线的距离。国标规定尺寸 界线一般超出尺寸线2-3mm。如果准备1：1比例出图，则超出距离应设 置为2或3mm，效果如图8-29所示。 超出尺寸 线的距离 图8-29 设置超出尺寸线的距离 ●起点偏移量该选项用于控制尺寸界线起点和标注对象端点间的距离，效 果如图8-30所示。通常应使尺寸界线与标注对象间不发生接触，这样才能 很容易的区分尺寸标注和被标注的对象。 起点偏 移量 图8-30 设置起点偏移量 2．控制尺寸箭头和圆心标记 在【修改标注样式】对话框中切换至【符号和箭头】选项卡，即可对尺寸箭头和圆心标记的样式进行设置，如图8-31所示。该选项卡中常用选项的含义介绍如下。
机械制图通用标注样式的设置 机械制图标注样式“父样式设置” 第一、建立用于标注的图层。 图形颜色、线形默认、标注线宽设置为0.35mm<参见课本《画法几何及机械制图》P136表7-5>，选用0.7组别。 第二、建立用于标注的文字样式。 “格式”——“文字样式”——“新建”——命名为“用于标注”——“确定”——选择字体（字体名有两种选择1、gbenor 2、txt 一般选用txt.shx，再选用大字体，选用大字体后一定要选择gbcbig.shx)——高度（T）0.0000——宽度因子（W）0.76——运用。 第三、设置好标注的尺寸样式。 “格式”——“标注样式”——“新建”——命名为“机械制图”（基础样式为：ISO—25）——“继续” 再弹出的“新建标注样式：机械制图”进行参数设置： 1、直线： 一、尺寸线 （1）颜色：绿 （2）线型：continuous(连续线型) （3）线宽：0.2mm （4）基线间距>2 文字高度（文字高度一般选3.5），所以基线间距可选择8。二、尺寸界限： （1）颜色：青色 （2）尺寸界限1的线型（I）：continuous(连续线型) （3）尺寸界限2的线型（T）continuous(连续线型) （4）线宽：0.20mm （5）超出尺寸线：机械制图要求超出2~5mm（一般选择2.5mm） （6）起点偏移量：机械制图要求为0毫米。 （7）固定长度尺寸界限：不选择。 2、符号与箭头： 一、箭头： （1）第一个：实心闭合箭头 （2）第二个：实心闭合箭头 （3）引线：无 （4）箭头大小：与文字高度一致3.5mm （二）圆心标记：默认形式2.5m （三）弧长符号：标注文字上方（A）
文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持. 设置尺寸标注样式 在尺寸标注时，尺寸标注样式控制尺寸线、标注文字、尺寸界线、箭头的外观和方式。一般在进行尺寸标注之前，应自行建立一些符合国标（GB）的样式。 一、创建尺寸标注样式 1、功能 创建和管理尺寸标注样式。 2、调用方法： 菜单：【格式】/【标注样式】 菜单：【标注】/【标注样式】 图标：“样式”工具栏或“标注”工具栏中的 命令：DIMSTYLE或DDIM、D 3、说明 执行以上任一方法后，将打开“标注样式管理器”对话框，在该对话框中可创建新的尺寸标注样式。其具体操作如下： （1）选择【格式】/【标注样式】命令，打开“标注样式管理器”对话框，如图7—1所示。 图7—1 “标注样式管理器”对话框图7—2 “创建新标注样式”对话框 （2）在打开的对话框中单击按钮，如图7—1所示。 （3）在打开的“创建新标注样式”对话框的“新样式名”文本框中可输入标注样式名，这里输入“机械制图标注”，如图7—2所示。 （4）默认基础样式为ISO-25，在“用于”下拉列表框中选择“所有标注”选项。 5、单击按钮，在打开的对话框中可编辑尺寸样式。 二、编辑尺寸标注样式 要创建新的尺寸标注样式，最重要的是设置尺寸标注样式的各种格式，在“创建新标注 样式”对话框中单击按钮，在“新建标注样式”对话框中可通过“直线”、“符号和 箭头”、“文字”、“调整”、“主单位”、“换算单位”和“公差”7个选项卡设置尺寸标注的样式。下面对各选项卡中较难理解的参数进行讲解。 1、“线”选项卡 如图7—3所示，“线”选项卡包括“尺寸线”和“尺寸界线”栏两部分，用于编辑尺寸线和尺寸界线的样式。其中部分选项功能如下： 图7—3 “线”选项卡图7—4 “符号和箭头”选项卡
文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。 （中国国家标准汉字是长仿宋体） 尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。 第一步：设置公共参数（1~5） 1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。 图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
2，选择尺寸文字样式
3，考虑标注比例因子（一般不选择） 比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。 图4 4，单位可以是缺省值
5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。 图6 第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注
6，设置线性尺性标子样式（机械类图纸不需要设置线性尺寸标注样式） 紧接5继续“新建”，在“用于”下选择“线性标注”。 7，点击“继续”，为线性标注设置参数。 对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。 其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。 8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。 紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。 10，对直径标注的文字及箭头位置作调整。

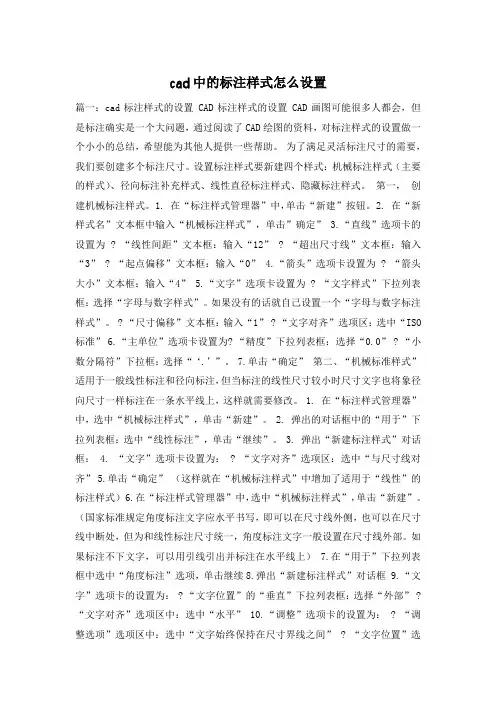

cad中的标注样式怎么设置 篇一：cad标注样式的设置 CAD标注样式的设置 CAD画图可能很多人都会，但是标注确实是一个大问题，通过阅读了CAD绘图的资料，对标注样式的设置做一个小小的总结，希望能为其他人提供一些帮助。为了满足灵活标注尺寸的需要，我们要创建多个标注尺寸。设置标注样式要新建四个样式：机械标注样式（主要的样式）、径向标注补充样式、线性直径标注样式、隐藏标注样式。第一，创建机械标注样式。 1. 在“标注样式管理器”中，单击“新建”按钮。 2. 在“新样式名”文本框中输入“机械标注样式”，单击”确定” 3.“直线”选项卡的设置为? “线性间距”文本框：输入“12” ? “超出尺寸线”文本框：输入“3” ? “起点偏移”文本框：输入“0” 4.“箭头”选项卡设置为? “箭头大小”文本框：输入“4” 5.“文字”选项卡设置为? “文字样式”下拉列表框：选择“字母与数字样式”。如果没有的话就自己设置一个“字母与数字标注样式”。? “尺寸偏移”文本框：输入“1” ? “文字对齐”选项区：选中“ISO 标准” 6.“主单位”选项卡设置为? “精度”下拉列表框：选择“0.0”? “小数分隔符”下拉框：选择“‘.’”。 7.单击“确定” 第二、“机械标准样式”适用于一般线性标注和径向标注，但当标注的线性尺寸较小时尺寸文字也将象径向尺寸一样标注在一条水平线上，这样就需要修改。 1. 在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。 2. 弹出的对话框中的“用于”下拉列表框：选中“线性标注”，单击“继续”。 3. 弹出“新建标注样式”对话框：4. “文字”选项卡设置为：? “文字对齐”选项区：选中“与尺寸线对齐” 5.单击“确定” （这样就在“机械标注样式”中增加了适用于“线性”的标注样式） 6.在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。（国家标准规定角度标注文字应水平书写，即可以在尺寸线外侧，也可以在尺寸线中断处，但为和线性标注尺寸统一，角度标注文字一般设置在尺寸线外部。如果标注不下文字，可以用引线引出并标注在水平线上） 7.在“用于”下拉列表框中选中“角度标注”选项，单击继续8.弹出“新建标注样式”对话框9.“文字”选项卡的设置为：? “文字位置”的“垂直”下拉列表框：选择“外部” ? “文字对齐”选项区中：选中“水平” 10.“调整”选项卡的设置为：? “调整选项”选项区中：选中“文字始终保持在尺寸界线之间” ? “文字位置”选
