三环辅路内环（太阳宫桥～燕莎桥）道路大修工程
检查井加固专项方案
审定：日期：
审核：日期：
编制：日期：
北京市市政四建设工程有限责任公司
第二项目经理部
2012年3月20日
目录
一、工程概况 ......................................................................
错误!未指定书签。
错误!未指定书签。
二、工程内容 ......................................................................
错误!未指定书签。
三、工力安排 ......................................................................
错误!未指定书签。
四、检查井升降加固施工方法......................................
五、质量控制措施.............................................................
错误!未指定书签。
六、质量标准 ......................................................................
错误!未指定书签。
错误!未指定书签。
七、安全保证措施.............................................................
错误!未指定书签。
八、环境保护及文明施工措施......................................
一、工程概况
三环路是北京市区重要的环路，承担着极大的交通量，三环辅路
内环（太阳宫桥-燕莎桥）道路大修工程西起太阳宫西侧，沿东南方向经三元西桥、三元桥、三元东桥，终点至燕莎桥北，内环辅路（太阳
宫桥-燕莎桥），道路全长 4.043，三环路规划为城市快速路，辅路设
计等级为城市主干路，设计行车速度为40～60。
三环全线为四幅路形式，本项目范围内主路两侧的辅路均单向行
驶，单侧路面宽9～18m,2～4条机动车道，局部路段设置了专用非机
动车道；沿线共有2座跨河桥，两座菱形立交，四座人行天桥，两处
灯控路口，其中桥梁净空 2.5m～4m。
道路工程包括路面结构补强、病害处理、局部人行道面砖及路缘
石更换、完善无障碍设施。
二、工程内容
为保证路面平整度，行车舒适，消除井周路面开裂、龟裂、下沉、
早期破损及井盖下沉质量通病，对现况路面检查井进行加固处理。
根据对施工现场的调查，本次大修工程需要井周处理的检查井共
计289座。根据设计要求，分为曾经过处理的检查井与从未经过处理
的检查井两种类型，处理方法相同。路面的各个位置都有分布。在进
行检查井施工时，首先要对检查井的类型，深度，内部情况等进行调查。必要时还应当进行有害气体检测，防止施工时发生安全事故或质
量事故。
三、工力安排
每组25人，每晚保证2组，共计50人。
每组人员配备情况：
序号工作内容人数备注
1 指挥破碎炮1人
2 打风镐及清渣土8人
3 稳井盖（调整高程）6人
4 混凝土浇筑8人拌和、浇筑、振捣、找平等
5 覆盖钢板2人
四、检查井升降加固施工方法
1、检查井升降加固施工在路缘石安砌完成后进行，高程采用路缘
石下返控制，同时结合现况路面控制井盖高程，完成后再进行旧路面
铣刨及加铺新路面。
2、在沥青表面层施工前进行检查井井盖加固施工。
3、检查井井墙外35范围内的旧路面结构予以刨除。对现状检查井反映的破坏路面程度和周围情况进行逐个分析，确定加固范围，开挖
中对于松散及超出尺寸的也必须挖除，不留后患，挖除的部分一律用
混凝土填实。
4、施工方法及要求
⑴具体施工流程如下：
在沥青表面层施工前进行检查井井盖加固施工；
路面加铺结构摊铺工作完成后，对现况检查井周进行反挖施
工；
清理、修整，保证基底坚实。
选用易拆卸，易组拼的钢制折叠摸板支搭井筒内模。
井筒上均布三处混凝土垫块，以此调整井盖支座设计高程，准
确安装井盖、支座，支座外圈均布4～6个φ6.5U形钢筋。
一次浇筑混凝土，浇筑至表面层沥青混凝土底标高，表面拉毛
处理保证其粗糙。
选用有经验的混凝土操作工人，浇筑前先将基底进行湿润，混
凝土浇筑过程中控制好混凝土的塌落度和浇筑速度，振捣均匀
避免漏振过振，同时检查井盖位置、高程避免发生偏差，成活
高程要求与中面层沥青混凝土高程相同。
模板的拆除：混凝土强度达到设计的80%后，将对检查井井筒
内的折叠钢模进行拆除。
均匀涂刷粘层油后进行表面层沥青混凝土摊铺施工。
⑵具体施工方法
根据业主下发的《井周处理质量控制要求》将检查井井墙外
35范围内刨除旧路结构。圈定范围划线后，大面积先采用破碎炮破碎，局部采用人工配合空压机方式进行刨除，刨除废料及时清运外弃。
刨除后经现场监理验收合格方可进行快硬早强C25混凝土填入，混凝土层层浇筑振捣密实。
井圈安装前，砖井筒范围的安装基面必须清理干净（应从井面下50进行清除），去除浮渣，原道路结构石灰、粉煤灰、砂
砾混合料密实，结合面坚实稳固。
井筒内壁采用多合板支模，模板要严密，避免漏浆。

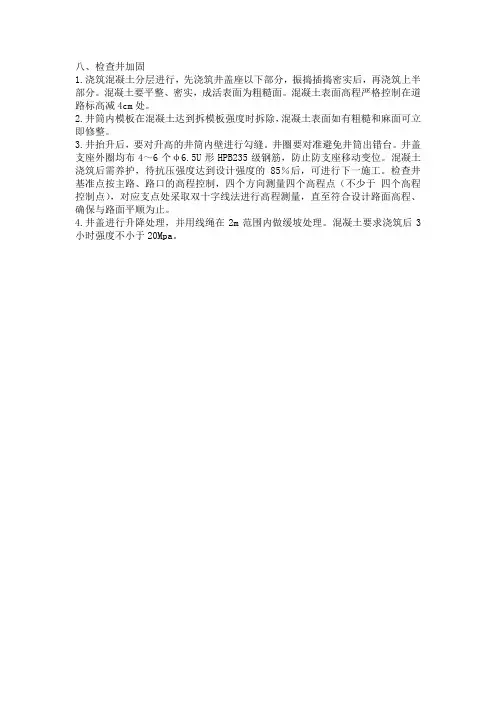

浇筑混凝土分层进行，先浇筑井盖座以下部分，振捣插捣密实后，再浇筑上半部分。混凝土要平整、密实，成活表面为粗糙
面。混凝土表面高程严格控制在道路标高减4处。
井筒内模板在混凝土达到拆模板强度时拆除，混凝土表面如有粗糙和麻面可立即修整。
井子抬升后，要对升高的井筒内壁进行勾缝。井圈要对准避免井筒出错台。井盖支座外圈均布4～6个φ6.5U形235级钢筋，防止防支座移动变位。
在施工完成后对井子进行清理时，必须执行市安监局关于“防范有限空间急性中毒窒息事故”的要求措施，必须提前对井下有毒气体进行探测，防止工人在有毒的环境下进行清理作业，
发生事故。
混凝土浇筑后需养护，待抗压强度达到设计强度的85％后，方能进行沥青混凝土的摊铺施工，摊铺沥青油前，首先在井盖表面采用隔离措施（如喷洒机油等），以便井盖在铺油后清污，
摊铺前要测试油温，油温应控制在150°左右，确保沥青混凝土接边严密。
检查井基准点按主路、路口的高程控制，四个方向测量四个高
程点（不少于四个高程控制点），对应支点处采取双十字线法
进行高程测量，直至符合设计路面高程、确保与沥青混凝土路
面平顺为止。
井盖进行升降处理，并用线绳在2m范围内做缓坡处理。
早强混凝土加铺沥青混凝土面层前需进行拉毛处理并喷洒粘
层油，粘层油采用改性乳化沥青粘层，喷洒量一般控制在0.5
±0.12。
C25早强混凝土要求浇筑后3小时强度不小于20。混凝土搅拌
站提前做好强度试验，满足强度要求，才可使用。
C40混凝土预制块可采用渗水步道砖、砌块混凝土等，禁止使
用红机砖及页岩砖。
⑶施工注意事项
在摊铺前，首先进行现场清理工作，保证中面层沥青混凝土表
面干净，并对加固后的检查井高程进行校核，确保准确无误；
对井周加固混凝土表面均匀涂刷粘层油，井盖上涂抹隔离油；
表面层沥青混凝土摊铺过程中派专人对检查井周边用夯锤进
行夯实，确保井盖与路面顺接，平整度要求满足路面标准。
施工前须对施工操作人员做好技术交底, 并派专人负责交底
的落实情况。
五、质量控制措施
1、C25早强快硬混凝土，选择质量好、信誉高的混凝土厂家，并
请业主、监理对厂家进行考察，合格后签订供货合同，进场混凝土必
须有开盘鉴定证书、混凝土原材料检验报告及配合比等证明材料。
2、井周处理深度、宽度严格按设计要求实施，如有原基层松散情况，必须挖除，并及时向监理工程师报验，合格后方可进行混凝土浇
筑。
3、混凝土振捣采用插入式振捣棒，振捣密实至无气泡冒出为止，
不得漏振、过振，表面不得赶光。
4、在项目经理为首的质量领导小组领导下，成立检查井升降及加固的作业班组，首先对专业施工作业班组进行交底，施工时开展首个检查井加固过程样板，制定加固要求方法。
5、施工过程采用摄相或照片进行记录，确保过程可追塑。
6、根据业主下发的《城市道路桥梁大修检修工程质量管理实施细则（试行）》的要求，井周加固进行首件验收。首件验收合格后，进行大规模施工。
六、质量标准
项次检查项目规定值或允许
偏差
检查方法
1 强度() 在合格标准内按规范检查
2 轴线偏位（）50 经纬仪：每个检查井检查
3 井盖与相邻路面高差（）+4，-0
水准仪、水平尺；
每个检查井检查
七、安全保证措施
1、检查井升降加固施工前探明地下管线位置、走向及埋深，并设置明显标志，保证施工过程中不发生机械、人为破坏，并设安全责任人。
2、对于地上杆线附近施工，设专人现场指挥施工，严禁机械碰挂地上杆线。
3、施工现场的各种机械严禁超负荷及带病运转。
4、临时用电按照三相五线制，实行两级漏电保护的规定，合理布置临时用电系统。配电箱必须设置防护栏，并配以明显的安全警示标志。
5、设立专职用电管理安全员，加强对临时用电的安全管理。
6、检查井周围码放交通警示标志夜间悬挂红灯，派专人看守并指
挥过往车辆躲避绕行。
7、严格按照北京市交通管理局批准的交通导改方案执行，确保现
场施工人员和社会交通及行人的安全。
八、环境保护及文明施工措施
检查井的升降及井周加固是本次大修工程的重要工序之一，检查
井升降加固施工过程中搞好环境保护及文明施工直接关系到工程能
否顺利进行，周边地区居民和单位能否正常生产和生活的需要，因此
必须做好环境保护和文明施工，树立良好的企业形象。
1、环境保护
项目部环境保护组织:严格遵守国家和北京市有关环境保护的法规，制定本工程《环境保护措施》，建立项目经理部环境保护组织，
项目经理任组长，项目经理对施工期间的环境保护工作负全面责任，
施工现场挂牌明示。
⑴防止大气污染措施
施工现场及现场临近地段的道路，安排专人实行洒水防尘措施
确保无扬尘。
完工弃土运到指定弃土场堆放，运土车辆必须有自动封盖装
置，以防沿途遗洒，污染路面，所有施工车辆出场前用水枪将
车辆清洗干净后方可上路。
现场暂存土要采取遮盖的措施，防止起风扬尘。
⑵防止施工噪音污染措施
施工选用低噪音设备、机具，对人为的施工噪音采取降噪措施，
加大管理力度，加强控制，最大限度地减少噪声扰民。
2、文明施工
⑴项目经理部认真执行《北京市建设工程现场文明施工管理办法》的规定和要求。推行现代管理方法，科学组织施工，做好现场文明施
工的各项工作，争创北京市文明示范工地。
⑵建立健全项目部文明施工保证体系，实行项目经理负责制，项
目经理对施工期间的文明施工负全面责任。
⑶现场用电线路、设施的安装和使用必须符合规范和安全操作规程。
⑷施工过程中，保持现况道路通畅，排水系统处于良好状态，并设专人随时清除建筑垃圾，保持场容地貌的整洁，在车辆、行人通行的区域施工时，设置施工标志。
