岩棉薄抹灰系统外墙外保温构造做法指导
1、总则
1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居
住建筑外墙外保温工程。
1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。
1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。
2、材料要求
2.1 外墙外保温用岩棉板的性能应符合表2-1 规定。
表2-1 岩棉板主要性能指标
项目性能指标
密度≥150 kg/m3
导热系数（25℃）≤0.040 W/(m·K)
抗压强度（10%变形）≥40 kPa
拉拔强度（垂直于表面）≥7.5 kPa
防火性能 A 级
憎水率≥99 %
酸度系数≥1.8
质量吸湿率≤1.0 %
吸水性（部分浸水，24 h）≤1 kg/m2
尺寸稳定性≤1.0 %
2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。
表2-2防护砂浆的性能指标
试验项目性能指标
拉伸粘接强度，kPa
（与岩棉板）原强度≥80，或破坏在岩棉板内耐冻融≥80，或破坏在岩棉板内耐候性≥80，或破坏在岩棉板内
抗压强度/抗折强度≤3.0
可操作时间，h 1.5 ～ 4.0
2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。
表2-3玻纤网格布主要性能指标
试验项目性能指标
单位面积质量，g/m2≥145
耐碱断裂强力（经、纬向），N/50mm≥750
耐碱断裂强力保留率（经、纬向），%≥50
断裂应变（经、纬向），%≤5.0
2.4 盘形锚钉
采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。也可为经过表面镀锌处理的35 号钢制成的金属螺钉。盘形锚钉有效锚固深度应不小于
35 mm，塑料圆盘直径为60 mm。其技术性能指标应符合表2-4 的规定。
表2-4盘形锚钉技术性能指标
试验项目技术指标
单个盘形锚钉抗拉承载力标准值，kN≥0.40
单个盘形锚钉对系统传热增加值，W/(K·m2)≤0.004
2.5 外墙涂料
必须与“岩棉板”
外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
2.6 附件
在“岩棉板”外墙外保温系统中所采用的附件，包括发泡胶、密封条、墙脚托架、包
角条等，应与外保温系统相容，并分别符合相应的产品标准的要求。
3、岩棉薄抹灰系统外墙外保温基本做法
3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。其中，粘结层材料
为胶粘剂，保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面
层材料可为涂料或饰面砂浆，如下：
粘结层（胶粘剂）+保温层（岩棉板）+抹面层（锚固件、抹面胶浆、玻纤网格布）
+饰面层（具透气性的水性外墙涂料或装饰砂浆）。
3.2保温板采用胶粘剂固定在基层上，同时使用锚栓辅助固定，保温板与基层墙体
的粘贴面积不得小于保温板面积的 80%（图 3-1）(100 米以上的高楼，要求 100%粘贴)。基层抹灰找平层厚度不小于10mm，不大于15mm。
3.3 岩棉板宽度不宜大于1200mm，高度不宜大于600mm，一般模数为1200mm×600mm。
3.4 保温岩棉板每 3000mm 高度设置固定支托，建议根据岩棉板厚度选择不等边镀
锌角钢支托，支托应与基层墙体牢固连接，且能承受3000mm 高度内保温及装饰层自重。支托锚栓横向间距按设计计算确定，但间距宜小于300mm。
3.5 粘贴保温岩棉板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
凸起、空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
3.6 岩棉保温板应按顺砌方式粘贴，竖缝应逐行错缝。保温板应粘贴牢固，不得有
松动。
3.7 固定保温板的锚栓数量不应低于 6 个/m2，视工程高度，锚栓数量可逐级增加至 8-10 个/m2。
3.8 岩棉薄抹灰系统的施工步骤：基础结构墙体面层清理检查→修补基层墙面→放线→吊垂直与水平控制点→按装固定托架→粘贴岩棉板→特殊部位处理→收边翻包网→安
装锚栓→锚栓部位批抹面胶浆→批抹面胶浆（并同时压入耐碱网格布）找平→保养→外饰层→检查、修补→报验。
4、岩棉薄抹灰系统外墙外保温细部构造
4.1 岩棉板锚栓分布参照图4-1 的要求。
4.2 墙角处保温板应交错互锁（图4-2）。门窗洞口四角处保温板不得拼接，应采
用整块保温板切割成形，保温板接缝应离开角部至少200mm（图4-3）,门窗洞口排板及网格布增强构造应符合图4-4 的要求。
4.3 墙体首层或2m 以下高度范围的墙体，应采用双层玻纤网格布以满足加强型系统抗冲击强度的要求。在墙体阴阳角，应按图4-5 的要求进行增强处理。
4.4 系统应包覆至女儿墙的内侧与顶部，女儿墙应有压顶构造。
4.5 岩棉保温系统应对空调板、雨蓬等外挑构件进行包覆，包裹材料可采用岩棉板，也可根据实际情况改用膨胀珍珠岩保温砂浆，并应有滴水构造。
4.6岩棉保温系统应包覆门窗侧，门窗侧岩棉厚度可视门窗构造与安装情况确定，一般可为20mm-30mm。系统与门窗框之间应按图4-8 的要求进行防水密封处理。
4.7 窗台应有金属窗台板或保温板压顶构造。
4.8 系统如需延伸至散水处，首排保温板宜采用高密度（25-30kg/m3）模塑聚苯板，起始处网格布应进行翻包。为避免地下水及建筑物不均匀沉降的影响，系统在勒脚部
位也可离开室外散水300mm 高度，用金属托架作起始处理。
4.9 系统应在各类墙身支架及穿墙预埋管套部位作防水密封处理。
4.10系统不应覆盖建筑沉降缝或抗震缝，系统在构造缝两端应用采网格布进行翻包，内填低密度岩棉毡/条。对于宽度小于30mm 的构造缝，可采用专用构造密封条进行填充，系统在两端不需进行网格布翻包。
4.11系统于保温岩棉板每 3000mm 高度设置固定支托一个，应根据岩棉板厚度选择不等边镀锌角钢支托，支托与基层墙体间加设隔热垫块且与基层墙体连接牢固，能承
受3000m 高度内保温及装饰层自重。支托固定锚栓横向间距按设计计算确定，但
间距宜小于300mm。
5、质量标准
5.1一般规定
5.1.1岩棉薄抹灰系统外墙外保温工程应按现行国家标准《建筑工程施工质量验收
统一标准》GB 50300 和《建筑节能工程施工质量验收规范》GB 50411 有关规定进行施工质量验收。
5.1.2岩棉薄抹灰系统主要组成材料应按表5-1 规定进行现场抽样复验，抽样数量应符合《建筑节能工程施工质量验收规范》GB 50411 对于检查数量的规定。
表5-1 岩棉薄抹灰系统主要组成材料复验项目
材料复验项目
岩棉板燃烧性能、导热系数、酸度系数、憎水率、密度、
标准状态和浸水48h 拉伸粘结强度
胶粘剂、抹面胶浆、界面砂
浆
玻纤网耐碱拉伸断裂强力，耐碱拉伸断裂强力保留率
注：1胶粘剂、抹面胶浆、抗裂砂浆、界面砂浆制样后养护7d 进行拉伸粘结强度检验。
发生争议时，以养护28d 为准。
2玻纤网详见JGJ144-2009 进行检验。
5.1.3岩棉薄抹灰系统外墙外保温工程为建筑节能工程的分项工程，其主要验收工序应符合表5-2 规定。
表5-2 岩棉薄抹灰系统外墙外保温分项工程主要验收工序
外墙外保温分项工程主要验收工序
岩棉薄抹灰系统外保温工程基层处理，粘贴保温板，抹面层，变形缝，饰面
5.1.4岩棉薄抹灰系统外墙外保温工程检验批的划分及检查数量应符合现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定。
5.1.5岩棉薄抹灰系统外墙外保温工程应按现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定进行隐蔽工程验收。
5.1.6 岩棉薄抹灰系统外墙外保温工程检验批和分项工程的施工质量验收应符
合现行国家标准《建筑节能工程施工质量验收规范》GB 50411 规定。
5.2 主控项目
5.2.1岩棉薄抹灰系统及主要组成材料性能应符合本规程规定。检查方法：检查产品合格证、出厂检验报告和进场复验报告。
5.2.2岩棉薄抹灰系统的保温层厚度应符合设计要求。检查方法：插针法检查。
5.2.3岩棉薄抹灰系统的岩棉板密度不应大于220kg/m3，并且不应小于150kg/m3。检查方法：现场制样，试验室依据GB/T 6343 (70℃恒重)检验。
5.2.4岩棉薄抹灰系统保温板粘贴面积应符合本规程规定。检查方法：现场测量。
5.2.5 岩棉薄抹灰系统现场检验保温板与基层墙体拉伸粘结强度应不小于7.5kPa，并且应为保温板破坏。
5.3 一般项目
5.3.1岩棉薄抹灰系统保温层表面垂直度和尺寸允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210 规定。
5.3.2岩棉薄抹灰系统防护层厚度应符合本规程规定。检查方法：插针法检查。
5.3.3岩棉薄抹灰系统抹面层和饰面层施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210 规定。
目录 一、编制依据 (2) 二、工程概况 (2) 三、施工准备 (3) 3.1技术准备 (3) 3.2现场准备 (3) 3.3材料及工具准备 (3) 3.4施工条件 (7) 四、施工工艺 (8) 4.1工艺流程图（岩棉板外保温） (8) 4.2施工要点 (8) 五、质量检查 (10) 5.1主控项目 (10) 5.2一般项目 (12) 六、成品保护措施 (13)
七、安全文明施工措施 (13) 7.1施工安全措施 (13) 7.2文明施工措施 (14) 一、编制依据 1、本工程施工组织设计； 2、GB50411-2007《建筑节能工程施工质量验收规范》； 3、JGJ144-2008《外墙外保温工程技术规程》； 4、GB50120-2001《建筑装饰装修工程质量验收规范》； 5、JC/T992-2006《墙体保温用岩棉板胶粘剂》； 6、10BJ2--11《建筑外保温(防火)》； 7、本工程设计图纸。 二、工程概况 1、工程名称：河北中国大酒店改造工程 2、建设单位：河北中国大酒店 3、代建单位：中交石家庄房地产开发有限公司 4、设计单位：中建华帆建筑设计院有限公司 5、监理单位：河北博大项目管理公司
6、施工单位：中铁建工集团有限公司河北中国大酒店改造工程项目经理部 7、建设地点：河北省石家庄市自强路127号 8、结构形式：框架-核心筒结构 9、建设规模：本工程建筑面积为56991.33㎡，基底面积为4499.32㎡。地上16层，地下2层，建筑高度为72.15m 10、节能设计：本工程采用外墙外保温作法，采用80厚岩棉保温板粘贴加机械锚固保温体系。 三、施工准备 3.1技术准备 3.3.1 施工方案 节能保温工程施工前编制保温专项施工方案，由监理工程师审批后施工。 3.3.2 分项工程技术交底 节能保温工程施工前，专业工长应向操作人员进行分项工程施工技术交底，交底内容为施工准备、作业条件、操作工艺、质量标准、成品保护和应注意的质量问题几个方面。 3.2现场准备 岩棉保温板进场后应设专门场地存放，不得存放于建筑物内，存放场地四周不得进行焊接、明火作业。岩棉保温板存放在室外时，要采取防雨措施。 3.3材料及工具准备 3.3.1主要工程材料及性能指标 3.3.1.1憎水岩棉板 岩棉板性能应符合《建筑外墙外保温用岩棉制品》GB/T 25975要求的同时，还应符合DB/T29-217-2013《河北省岩棉外墙外保温系统应用技术规程》的规

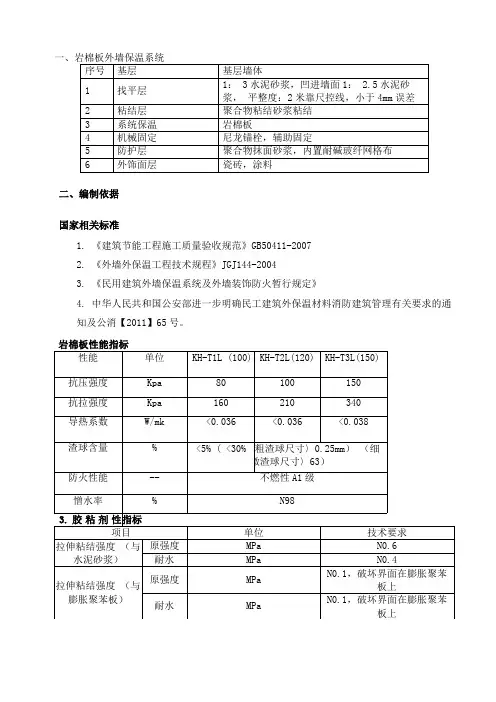

岩棉板施工工艺 1、 本工程为薄抹灰岩棉保温系统，由于岩棉板材料本身具有强度低、吸水率大、 憎水性强等特点，若岩棉保温系统构造不合理，保温饰面层未来存在鼓泡、塌陷等隐患，所以，必须对岩棉板两面抹涂界面剂、每隔300mm 安装盘型铆钉机设置双网 等必要德尔增强、防水措施，确保保温系统安全与稳定性。 2、 本项目为岩棉外保温系统且采用70mm 厚容重为160kg/m 3，因此对外墙抹灰 砂浆有较高的要求。外墙抹灰除应满足平整度、垂直度要求外，还要保证抹灰强度及与混凝土墙体的粘结强度，保证无空鼓、裂缝、起皮、起砂等质量缺陷。 3、 岩棉板自身容重较大因此对于粘接面积应达到百分之八十。岩棉板不易打磨 因此在控制平整度是应在粘结岩棉板时进行调整。对岩棉板收口部位加翻包网以保证粘结强度。阳角采用护角以保证阳角的顺直。 一、岩棉板外保温系统构造 1．涂料饰面岩棉板外墙外保温系统构造： 2．岩棉板外墙外保温系统的材料组成：

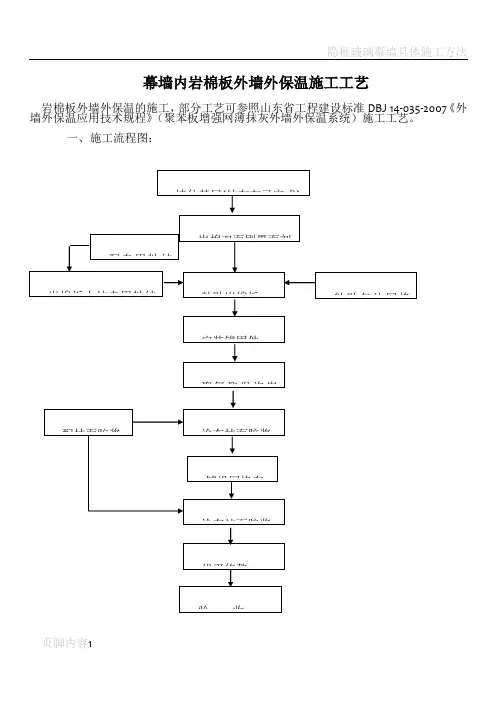

二、岩棉板外保温系统操作流程
三、岩棉外保温系统施工技术规程 1．对施工环境的要求 ●施工环境、基层及使用的材料的温度不低于+5Co。 ●不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工 过程中结皮而影响施工质量。 ●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。 ●在外墙外保温体系中应使用该公司提供或指定的配套材料,以确保材料的相容性及整 个体系的质量。 2．建筑物和外墙体的要求 ●墙体的湿度不应高于其与环境的平衡湿度。 ●墙体表面不得有污迹灰尘污或脂肪类物质。 ●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/mm2）。●墙体应平整，平度整为：8㎜/2.0m(现浇混凝土墙体)；5㎜/2m（砖混墙体）。 ●内墙抹灰砂浆、水泥砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。 ●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前 安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。 ●应避免在固定脚手架上施工。 ●对所有水平方向的构件（如跳檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等） 都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。 ●现浇混凝土对拉螺栓孔必须作聚氨酯发泡胶、JS防水涂膜处理。 3. 岩棉板外保温系统施工控制要点 （1）挂基准线 在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，基准钢线之间挂水平线，以控制保温板粘贴的垂直度和平整度。 （2）弹控制线 根据建筑立面设计和外墙外保温技术要求，在墙面上弹出外门窗水平、垂直控制线及伸缩缝、装饰线条等部位的水平、垂直控制线。 （3）镀锌角钢安装 根据合同要求，所有外墙窗口下方需安装50*50*3镀锌角钢，以加强窗口部位保温强

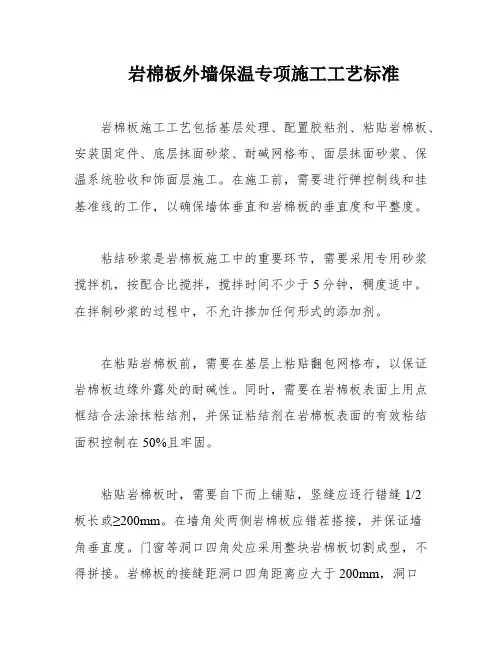

1．岩棉板性能指标 岩棉板施工工艺 基层处理（防水砂浆）→配置胶粘剂→粘贴岩棉板→安装固定件→底层抹面砂浆（2遍）→耐碱网格布（2层）→面层抹面砂浆（1遍）→保温系统验收→饰面层施工 1.弹控制线、挂基准线 1.1从最高点排通线，每三层做一个节点，做到墙体垂直； 1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等； 1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。 2．粘结砂浆 2.1采用专用砂浆搅拌机，把胶粘剂和抹面胶浆粉料按配合比搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中； 2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂； 3．基层上粘贴翻包网格布 3.1凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括： 1）门窗洞口处；2）女儿墙收头处 3.2裁取300mm宽的标准型耐碱耐碱网格布条；
3.3需要做翻包处理的部位基层上抹出100mm宽2～3mm厚的粘结砂浆； 3.4抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度 100mm，让剩下部分网格布甩出并保持清洁，待将来翻包用。 4．粘结剂 4.1在岩棉板表面上用点框结合法涂抹粘结剂； 4.2应保证粘结剂在岩棉板表面的有效粘结面积应控制在50%且必须牢固。 4.3用不锈钢抹子在板边抹出50mm宽连续的粘结砂浆条，并在板中间抹出8个直径不小于140mm的粘结砂浆块，厚度均不小于8mm，具体布置方式如下图所示。 4.4为了杜绝产生冷热桥，岩棉板的侧边不得涂抹粘结剂，沾到侧边的砂浆应立即刮除。做到无碰头灰。 5．粘贴岩棉板 5.1已抹好粘结砂浆的岩棉板自下而上铺贴，岩棉板长边沿水平方向铺设粘贴； 5.2竖缝应逐行错缝1/2板长或≥200mm； 5.3在墙角处两侧岩棉板应错茬搭接，并保证墙角 垂直度； 岩棉板 5.4门窗等洞口四角处应采用整块岩棉板切割成型，不得拼接，岩棉板的接缝距洞口四角距离应大于200mm，洞口四边的其它岩棉板宽度也应不小于200mm。
专业资料 抹灰工程施工方案修改版抹灰工程施工方案 审批 审核 编制
专业资料 目录 一、工程概况 (1) 二、编制依据 (3) 三、施工准备 (4) 3.1作业人员 (4) 3.2技术准备 (4) 3.3材料准备 (4) 3.4机械设备 (4) 3.5施工机具 (4) 3.6作业条件 (5) 四、施工工艺 (6) 4.1内墙抹灰 (6) 五、质量标准 (9) 5.1主控项目 (9) 5.2一般项目 (9) 5.3质量控制要点 (10) 六、墙面抹灰的质量通病及原因分析、防治措施 (11) 6.1、裂纹原因分析： (11) 6.2、裂纹防治措施： (11) 6.3、裂纹修补措施： (13) 七、成品保护措施 (14) 八、职业安全健康和环境措施 (14) 8.1施工过程危害及控制措施 (14) 8.2环境因素及控制措施 (15) 九、资料记录要求 (15) 十、冬季施工 (16)
一、工程概况 内墙做法表：
本工程小学外墙砂加气面涂：1.5mm厚防水界面剂两遍→满挂钢板网→抹15mm厚水泥砂浆。 二、编制依据 1、《建筑工程施工质量验收统一标准》GB50300-2013； 2、《建筑装饰装修工程质量验收规范》GB50210—2013；
3、《建筑施工手册》（第四版）； 4、图纸； 5、甲方下发的工程指令及联系函； 三、施工准备 3.1作业人员 抹灰工、架子工、电工、普工。 3.2技术准备 （1）审查图纸、制定施工方案，并经过审查、批准。 （2）材料已经复试合格，并由试验室经过试配提出配合比通知单。 （3）各种外加剂已经试验验证，并确定了最佳掺量。 （4）组织结构工程验收和工序交接检查工作。 （5）对已经安装好的门窗框，采用铁板或板条进行保护。 （6）已经向操作班组进行了书面的技术交底。 3.3材料准备 （1）根据施工图纸计算抹灰所需材料的数量，提出材料分批进场的日期。 （2）所用材料应有产品合格证书、性能检测报告和复验报告。 3.4机械设备 施工脚手架、垂直运输机械、手推车等。 3.5施工机具 灰槽、灰勺、刮杠（大2.5m，中1.5m）、靠尺板（2m）、线坠、钢卷尺（标、验）、方尺（标、验）、托灰板、铁抹子、木抹子、塑料抹子、八字靠尺、方口尺（标、验）、阴阳角抹子、长舌铁抹子、金属水平尺（标、验）、捋角器、软水管、长毛刷、鸡腿刷、钢丝刷、茅草帚、喷壶、小线、钻子（尖、扁）、粉线袋、铁锤、钳子、钉子、托线板、探针、砂浆稠度仪、砂浆试模等。
目录 一、工程概况 1、工程内容 2、编制依据 3、外墙保温构造 4、基层墙面要求及处理 二、保温工程施工条件与准备 1、施工条件 2、现场协调及配合 3、施工准备 三、岩棉板外墙外保温系统施工 1、保温系统施工流程 2、保温系统施工要点 3、成品保护 四、保温系统的材料技术指标 1、材料验收 2、工程验收 五、质量保证措施 1、工程质量标准 2、确保工程质量的技术措施 3、工程质量管理体系 六、安全文明保证措施 1、安全文明施工目标 2、安全文明管理措施 3、安全文明管理体系 附件：墙面不同部位的施工做法节点详图 一、工程概况 1、工程内容：涂料饰面外墙岩棉保温。 外墙保温工程采用30mm岩棉板外墙外保温系统，外饰面采用立邦弹性涂料饰面。主要施工工艺如下：建筑物基层墙面处理（找平层验收）、施工面岩棉板布胶粘贴（包括岩棉板界面处理）、抹面胶浆批涂、两道玻纤网布铺设、锚栓固定；细部节点（变形缝、门窗洞口、保温端口等）网布加强及防水构造设置。窗侧边20mm无机保温砂浆保温构造。 质量标准：合格 2、编制依据
国家及地方施工验收规范及标准： 《建筑装饰装修工程施工质量验收规范》（GB 50210-2001） 《建筑节能工程施工质量验收规范》（GB/T50411-2007） 《建筑节能工程施工质量验收规程》（DGJ08-113-2009） 《外墙外保温工程技术规程》(JGJ 144-2004 ) 《建筑工程施工现场共用电安全规范》(GB50194) 《建筑施工高处作业安全技术规范》（JGJ80-91） 《建设工程施工现场管理规定》 3、外墙保温构造 本施工方案为岩棉板薄抹灰外墙外保温系统施工，采用30mm岩棉板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定，并由抹面胶浆和双层增强用玻纤网布复合成抹面层，饰面层为涂料饰面。 岩棉板外墙外保温系统构造及系统组成材料: 注：表中2~4步骤为保温施工。 岩棉板外墙外保温系统基本构造图: （涂料饰面）
住房和城乡建设部备案号：J×××××-2019DB 重庆市工程建设标准 DBJ50/T 315-2019 岩棉板薄抹灰外墙外保温系统应用技术标准Technical standard for application of rock wool external thermal insulation systems 2019-01-28发布2019-04-01实施 重庆市住房和城乡建设委员会发布
重庆市工程建设标准 岩棉板薄抹灰外墙外保温系统应用技术标准Technical standard for application of rock wool external thermal insulation systems DBJ50/T-315-2019 主编单位：中煤科工集团重庆设计研究院有限公司 重庆市绿色建筑技术促进中心 批准部门：重庆市住房和城乡建设委员会 施行日期：2019年04月01日 2019 重庆
重庆市住房和城乡建设委员会 渝建发〔2019〕6号 重庆市住房和城乡建设委员会 关于发布《岩棉板薄抹灰外墙外保温系统应用技术标准》的通知 各区县（自治县）城乡建委，两江新区、经开区、高新区、万盛经开区、双桥经开区建设局，有关单位： 现批准《岩棉板薄抹灰外墙外保温系统应用技术标准》为我市工程建设推荐性标准，编号为DBJ50/T-315-2019，自2019年4月1日起施行。 本标准由重庆市住房和城乡建设委员会负责管理，中煤科工集团重庆设计研究院有限公司负责具体技术内容解释。原《岩棉板薄抹灰外墙外保温系统应用技术规程》 （DBJ50/T-141-2012）同时废止。 重庆市住房和城乡建设委员会 2019年1月28日
岩棉外墙外保温施工工艺流程 1、基层界面处理 墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔 除干净。 墙表面凸起物大于 10mm 时应剔除。 为使基层界面附着力统一、均质，墙体要做 界面处理，可用喷枪或滚刷均匀 涂覆界面砂浆，保证所有的墙面做到界面处理。砖墙、加气混凝土墙在界面处理 前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净， 浇水湿润，然后用 1:3 水泥砂浆将其补齐砌严。如图 1 所示。 2. 吊垂直、弹控制线 图 1 涂覆基层界面砂浆 根据建筑物高度确定放线的方法，高层建筑及超高层建筑可利用墙大角、门 窗两边，用经纬仪打直线找垂直。 3. 安装岩棉板（满粘法+胀栓锚固） 岩棉应预先在工厂内或者施工现场用专用界面砂浆在岩棉板两侧均匀涂覆 界面砂浆。界面砂浆可以采用喷涂、辊涂、刷涂的方式涂覆。如图 2 图 2 涂刷岩棉板界面砂浆
粘贴岩棉板时，首先在墙面均匀批抹约 5～10mm 厚岩棉粘结砂浆，然后在岩 棉板粘贴面用粘结砂浆抹平后粘贴并轻揉挤压，严禁拍打岩棉板表面。24 小时 后进行下步施工工序。 岩棉板贴砌时遇到非标准尺寸时，可进行现场裁切。裁切时应注意边口尺寸 整齐，切口应与聚苯板面垂直。 贴砌时应按照自下而上、水平方向依次贴砌，上下错缝粘贴，墙角处贴砌应 交错互锁。 图 3 岩棉板粘贴面批抹粘结砂浆 根据施工图在锚栓安装部位钻孔，并用 U 型卡子将大圆盘固定在钻孔位置。 每米宽度墙面上至少设置 3 个锚固件，且每一块岩棉板上至少有 2 个锚固件，胀 栓应按照图纸排列。 图 4 岩棉板打孔，固定大圆盘 将预先切割好的热镀锌电焊网完成 型或者 L 型，以 形状网片把 墙体底部包边，以 L 型网片把门窗侧壁、墙体转角处包边。然后把尼龙套管插入 预先打好的胀栓孔中，并敲入螺钉固定钢网。 岩棉板必须对接或者相互挤紧，不能有缝隙，镶嵌用的岩棉条其宽度不得少

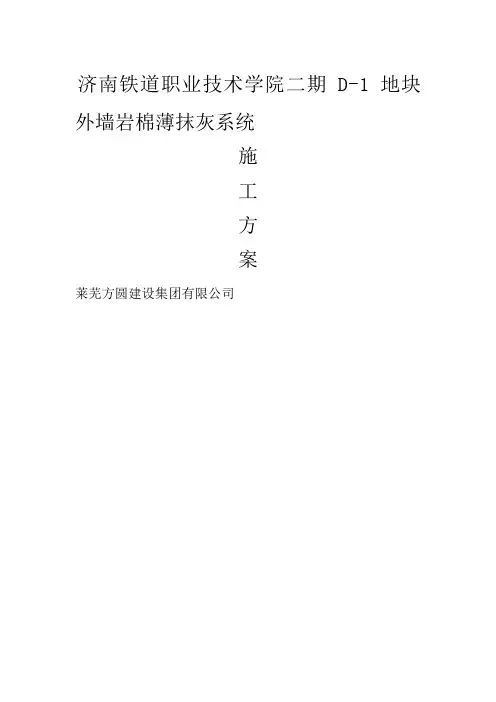

铁道职业技术学院二期D-1地块外墙岩棉薄抹灰系统 施 工 方 案
