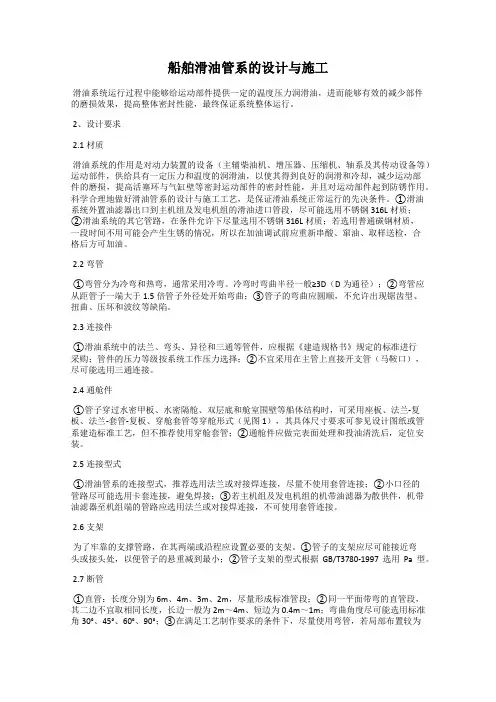

船舶管系生产设计和安装工作总结
管系生产设计和安装是一个系统而又繁琐的工程，它需要我们不断地掌握更多的知识来做好这件事.现就管系在设计及安装过程中部结的经验总结如下：
一、管子在设计过程中的布置要求：
在进行管系生产设计前首先需要熟悉该船的建造方针、技术规格书、所有详细设计图纸及相关工艺文件。同时需要确定所有管系对所选用的管材、阀附件及连接件型式的要求，并最终需要得到船东认可。
在保证各系统使用性能的前提下，优先考虑美观整齐、节省空间、管材消耗少、尽量减少连接件、弯曲少、便于拆装和操作，同时还需便于管子焊接、表面处理及方便于交通运输。管路布置时，应尽量满足分段划分要求，尽量提高管子的预装率，对设备及舾装件的组合尽可能避开高空和狭窄部位的作业，尽量采用功能性单元、组装单元、集管单元、模块及分段预装，使预装率能达到90%以上；同时也应考虑船体结构油漆的可能性。船体分段之间要设合拢管，合拢管段长度应大于或等于800mm，特殊情况不少于400mm，管端连接件应为现场校装焊接。
机舱内布置管路前，需要熟悉所有设备的性能和要求，设备布置应由大到小，由下到上进行统一布置，便于拆卸、调试、维修、操作方便，设备周围应确保操作空间的实际距离；主机、副机、锚、舵机、各种泵及吊机等应确保前、后、左、右有一定的操作空。主机左、右侧花钢板以下周围500~600mm以内不能布管，个别不能避免也要保证通道500mm，便于人员进出检修，要确保热交换器的滤芯等能拉出检修。
布管时要尽量满足管路生产设计软件系统的要求，并结合酸洗、镀锌生产厂家的能力和要求。考虑船上狭窄部位钢管需要进行打磨、喷塑、特涂、热浸锌，其支管长度要尽量短，从支管开口处至主管端部最长不要超过700mm。对于弯管，在一段管子中不宜超过一个90o弯角或两个小弯角。
管子布置时需要考虑到方便工作人员的通行，在高度方向尽量保持在2000mm以上，但不得小于1900mm；主要通道的宽度应保持在800mm以上，但不得低于600mm，操作维修通道需要保持在400mm以上；对于箱柜等的人孔以及检查手孔前的空间为600mm。
对于复杂的区域，常采用多层布置方法，考虑到拆装的可能，一般由大到小、由下到上，部分遥控管可成组布置在最顶层，同时布置管路时地要考虑到管支架的设计和安装。
在主电机、主配电箱上面不准布置管路，如无法避开一定要在上面布置管子时，中间不能设可拆接头。
在布置粪便、疏排水、污水、透气、排气等管路时，布置时应带有一定的倾斜角度，一般向上或向下倾角2o~3o，当地方条件较差，不能倾斜布置时，要求水平方向的管段尽可能短。对于粪便管还应在适当的转角处设置盲板法兰，且应留有足够的清洗空间，如果是蹲厕，还应考虑水封的空间。对于辅机排气烟灰雨水泄放管上也应设置存水弯管。
管子水平方向或垂直方向之间的距离，包含管子之间、附件之间、连接件之间以及管子、附件、连接件距船体所有结构之间距离不少于20mm。蒸汽管与电缆之间需要留有300mm的间距，排气管、热水管与电缆之间需要留有200mm 的间距。蒸汽管、排气管等有包扎绝缘的管子，注意绝缘的厚度，以保证其他管子通过的距离，一般不少于50mm。管子、风管、电缆应注意与起吊梁、吊环拉索、支撑的空间应留有100m的间距。
管路在布置时不要设计有马鞍形管子，以防产生积污现象，影响其流量，如避免不了情况下，应在低处装放水塞或阀；对于高温、高压管路需要布置一定数量的膨胀弯，在船舶管路系统中一般每35米左右设置一个膨胀弯，防止因管路热胀冷缩使管路受到损伤。
管子布置时不能挡住视流器、液位计、温度计、压力表等，便于船员监视这些附件的工作情况。
穿过居住区域的管子，应布置在绝缘层和天花板以内，可拆接头尽可能少，粪便、污水管不应布在床铺上方。在布置甲板漏水口时要注意甲板敷料、隔热层的厚度，且应布置在该区域的最低处。非冷藏装置的管子，应避开通过冷库、粮食、蔬菜库，防止冻结，一定要通过时，中间不允许有接头，而且冷藏层要加厚。
布置在甲板面走道区域和货舱区结构内的管子必须增加过桥和管子保护罩；
油舱透气管头应远离易着火的地方，透气管应布置在液体舱面最高处（在船舶艉倾状态时，而且注入管也应尽可能按此方式布置）。测量管端和吸入口应布
置在舱柜底板最低处，测量管应尽量设计成直管段，且在舱内应有一根可拆短管（L=300mm），端部应装有防击板，在特殊情况下最多只允许有两个弯角，最大弯角不能超过15O，且管子弯模需要大于2.5米，或加大测深管的尺寸，确保测深尺能顺利通过相应管路进行测量。
二、管子现场安装部分工艺要求：
管子焊接要求：管子采用CO2保护焊实芯焊丝打底或氩弧焊打底，当管壁小于6mm时，可以不开坡口直接对接，但要有2~3mm间隙，对于管壁厚度≥6mm的CLASS ⅠⅡ管管件间需保留3mm间隙，确保坡口夹角大于60O，对于管壁厚度≥6mm的CLASS Ⅲ管管件间需保留0~2mm间隙，同时只需要对单边管子进行倒角30O。
装配法兰时，需要确保管子端部距离法兰端面最大不允许超过 1.5mm，不能损伤法兰密封面。外部焊角为1.5T，但不小于5mm，内部焊角为1T，但必须大于0.3T（T=管子壁厚），连接套管的管端间隙需要保持最小间距2mm。
法兰连接螺栓、螺母的选用：对于大于等于30bar的压缩空气管系、大于等于16bar的蒸汽管系、排气管系及液压管系，需要采用8.8级螺栓、8级螺母，对于其它管系如无特殊说明一般采用4.8级螺栓、4级螺母。对于高温、高压的管路系统上的管支架“U”型螺栓，需要上下配有相应螺母，同时对于用于油舱管路中的螺栓、螺母需要进行发黑处理。
管子穿舱件开孔要求：对于主甲板货舱角隅区域、焊缝（尤其合拢焊缝）、结构扶强材、结构肘板、人孔及减轻孔周边50mm范围内（开孔后的尺寸）严禁开孔。开孔高度不得超过腹板高度的25%，开孔宽度不得超过骨材间距的60%，开孔端部应尽量做到与横梁或纵桁穿过处的切口边缘等距离，开孔边缘至纵桁或横梁面板的距离应不少于其腹板高度的40%。如必须开孔需要用复板进行加强。肋板旁桁材上开孔的高度不得大于该处层度高的50%，肋板及旁桁材在支柱下不允许开孔。
支架的安装焊接和制作：所有支架不能直接焊接在船体外板上，同时对于折边的结构面上也禁止安装支架，当船体板结构厚度小于16mm时，同时对应的结构反面又没有加强结构，都应在支架下方设置相应复板。
蒸汽伴行管的安装要求：当主管通径≥200mm时，需要采用两根紫铜管或钢
管进行预热，管子外径通常采用10mm，一般需要安装在主管的下方。对于压力0.4Mpa的蒸汽管每路伴行管的长度约50米，对于压力0.7Mpa的蒸汽管每路伴行管的长度约70米。
管路液压试验：所有CLASS ⅠⅡ级管系用以及蒸汽、凝水、压缩空气和设计压力大于0.35Mpa的燃油管在制造完后，均应作强度试验。正常车间需做1.5倍的密性试验，船上安装后需要做1.25倍的密性试验，具体需要参考管系设计要求。
常用管孔补孔方式：在主要构件上，一般采用直径≥300mm的钢板进行补孔，但需注意板厚不能小于母板，最小厚度为6mm，材质需要和母板一样。但对于小于300mm的孔径，同时又不在非重要构件上可以直接采用复板进行补孔，但复板的单边尺寸要大于孔外径50mm。
目录 前言 1．范围叙述 (2) 2．引用工艺标准 (2) 3．设计指导准则 (2) 4．设计方法 (2) 5．管子穿越结构的开孔要求 (7) 6．管子穿越水密非水密舱壁的结构形式 (9) 7．管路取段的原则 (10) 8．管路支架布置及焊装 (11) 9．附页：管子首尾段取段表 (17)
船舶管系生产设计及布置规则 1．范围叙述 本规则规定了船舶管系生产设计的分段划分原则和管系附件的布置要求，以及管系穿越船体结构的开孔规范，管子取段等技术要领。 本规则适用于柴油机动力装置大、中型钢质海船的管系生产设计。其它小型船舶及特种船舶的管系生产设计也可参照执行。 2．引用工艺标准。 GB/T11693 船用法兰焊接单面座板 GB/T11694 船用法兰焊接双面座板 SWSxx-xxxx SWS 通仓管件法兰式（法兰符合GB） SWS 通仓管件螺纹式 SWS 通仓管件套管式 SWS 通仓管件法兰式（法兰符合ISO） SWS 通仓管件法兰式（法兰符合JISB） SWS 甲板护圈（法兰符合JISB） 3. 管系生产设计的基本准则 （管系生产设计的）指导思想 3.1.1 是将管系放样，托盘管理，使其在壳舾涂一体化生产过程中有机的结合起来。最大程度的满足分段建造结合区域舾装的现代造船模式。 （生产设计的）一般规则 3.2.1 必须符合相应船级社的规范规定。 3.2.2 要积极推广应用管附件通用化，系列化，组合化（模块化）的优化组合技术。 3.2.3 要根据工厂的起吊和运输能力，实施管系的布置和区域划分。 总体要求
3.3.1 必须满足系统功能要求，确保功能的完满实施。 3.3.2 必须满足可操作性和维修保养的要求。 3.3.3 必须满足安全生产和文明生产的要求。 3.3.4 必须妥善解决好管系与设备，管系与分段合拢接口要求。 4. 设计的一般方法 总体构思。 4.1.1 机仓区域： a.机仓双层底分段、 b.机仓底层分段、 c.机仓上下平台甲板分段、 d.机仓棚区域分段、 e.烟囱区域分段。 4.1.2 货仓区域： a. 货仓双层底分段、 b.首尾分段、 c.主甲板货仓分段、 d.隔仓分段、 e.顶边仓（或主甲板下走道）分段。 4.1.3上层建筑区域： 布置（规则）要领： 4.2.1 机仓立体分段的划分。机仓立体分段的划分一般可划分为前后二个，也可划分为前二（左，右）后一。平台甲板区域的管子划分最好在平台甲板上+200mm~+300mm。便于机舱平台甲板下部的管系安装工作在平台分段上实施完整。 4.2.2 货仓区域分段的划分。货仓区域管系划分应在隔仓+200mm~+300mm或是隔仓-400mm~-500mm,最大限度的满足空气测量注入管系在分段布置完整。 4.2.3 首尾分段划分。首尾分段划分要考虑到锚铰机液压装置及舵铰机液压装置的分段预舾装，可采用区域性划分，尽量使系统分置在一个分段上。 4.2.4 上层建筑分段划分。上层建筑的分段划分一般可划分为前后二个或者是一个作业区的区域性布置。 组装单元的设计要领。 4.3.1 机仓单元划分。机仓单元通常按区域划分和按功能划分二种模式。机舱底层和烟囱部位是按区域划分，其它部位则按功能划分。 4.3.2 机仓底层区域单元划分。机仓底层一般分为三大区域：
管系制作安装工艺 （一）
船用管子制作工艺 本文件适用于各类船舶下列规格管子的加工：外径在500mm以下的无缝钢管和合金钢管、250mm以下的铜管和铜合金管(包括铜镍管)、6英寸以下的水煤气管及其它金属管。 本文件可供船舶管系施工设计时选用。 对于特殊要求的管子应按设计要求加工。 1、材料 1.1 管子材料应符合我国造船规范要求和有关国家标准的规定。 出口船舶用管材须符合该船舶入级相应的船级社要求。 1.2 各种管材，必须具有制造厂的炉罐号和合格证书，如缺少证明时，应根据有关规定或订货要求补做试验，合格后方可使用。 1.3管子加工前，必须核对管子材料是否符合图纸要求。 1.4管子加工前，应对管材内外表面质量进行检查。 1.4.1无缝钢管和合金钢管，其内外表面不得有裂缝、折叠、分层、结疮、轧折、发纹等缺陷存在。如有上述缺陷应予清除，清除部位壁厚的减薄不得超过该材料标准允许的负偏差。 1.4.2 焊接钢管内外表面不允许存在由于焊接引起的裂缝、咬口、飞溅、凹陷等缺陷。 1.4.3 有色金属管子，其表面应光滑清洁，不应有针孔、裂缝、气泡、分层、锈蚀等缺陷。 1.5碳素钢管、不锈钢管在订货时，应向制造厂提出退火处理要求。 1.6 法兰、套管、螺纹接头、异径接头、定型弯头等连接件，必须具有材质报告证件，方可使用。 2、管子弯曲加工 2.1 弯管设备 2.1.1 弯管机须经过设备管理部门检查验收，才能正式投入使用。 2.1.2 弯管模子、滑块或滑轮槽道和塞芯头部光洁和顺，切口处必须倒圆。 2.1.3 弯管模子和滑块的圆槽直径按表1。
表1 mm 2.1.4 有芯弯管机、芯棒头部的外径和长度按表2。 表2 mm 2.1.5 弯管机的工夹具/模具和附属设备应当定期检查和维修,以确保良好状态。 2.2 弯管技术要求 2.2.1 管子的弯曲，一般采用冷弯的方法，在工厂缺少冷弯设备的情况下，允许采用热弯，但水煤气管不宜采用热弯，20号钢管不宜采用中频弯曲。 2.2.2 不锈钢管及合金钢管宜冷弯，如必须热弯时，不锈钢管加热应避免渗碳，而对淬硬倾向较大的合金钢管则不得浇水冷却。 2.2.3 管子弯曲半径，一般采用2.5～3倍管子外径，在管路布置比较紧凑的地方，允许小于2.5倍，但不得小于2倍，较小弯曲半径的管子，应采用定型弯头。 2.2.4 弯管操作者，应熟悉弯管设备的结构、性能及其操作程度和规则。 2.2.5 有芯弯管前，管子内径与塞芯工作部分，应涂适量的润滑油。
渤海船舶职业学院 毕业设计（论文） 题目： 系：动力工程系专业：轮机工程技术（船舶管系）姓名：xxx 指导教师：xxx 班级：11G251 评阅教师：xxx 学号： xx 完成日期：2014年6月3日
毕业设计说明书（论文）中文摘要 题目：船舶管系安装布置 摘要:在船舶建造中，船舶管系的安装布置工作量较大，据统计，船舶管系的加工与安装所耗费的工时，约占整个造船工程的12%—15%。其在船舶建造环节中的重要性可见一斑。本文详细介绍了管系布置原则、管子附件布置原则、管子通过船体结构的安装要求、管子支架、绝缘包扎、管子平台制作等工序。使船舶建造更加规范化、正规化。为现代造船的发展，规范管系制作及安装，保证管系制作和安装质量。 关键词:管系布置，规范，安装要求，质量，平台。
目录 毕业设计说明书（论文）中文摘要 (1) 目录 (3) 前言 (4) 一.管系布置原则 (5) 二.管子附件布置原则 (9) 三.管子通过船体结构的安装要求 (10) 四、船舷通海阀和排出口的要求 (15) 五.管子支架 (17) 六.绝缘包扎 (21) 七.管系平台制做 (22) 八.管子焊接 (31) 结论 (35) 参考文献 (37) 致谢 (39)
前言 我国船舶工业已跻身世界造船大国之列,船舶制造已成为国民经济的重要组成部分。而船舶上的＂管路系统＂却尤为重要,他是指为专门用途而输送流体(液体或气体)的成套设备,以保证船舶动力装置可靠正常地工作以及船舶安全航行而设置的辅助机械、辅助设备、检测仪表、附件以及管路的总称,起着非常重要的作用。因此船舶管路系统的管件安装也成为了一个非常关键和重要的工序。管件的安装就是把一根根单独的管件还有相应的阀件在船舶上连接起来，并且用支架固定，最后和系统的设备连接，形成一个完整的管系。 1、外观要求横平竖直（疏排水和粪便水要求有一定的斜度）美观大方，和船体结构还有其他管件要有一定间隙。 2、支架有的管路设计已经把需要安装的支架设计好了，按照图纸制作安装就可以了，没有放样的根据管径确定支架的距离，以管件不颤动为原则。还有支架不可以加在船体外板上，尽可能加在船体加强结构上。 3、法兰互相连接的法兰不可以错位，螺栓用力要均匀，法兰不能有偏口现象。安装原则 安装时会遇到很多问题，应遵循以下原则： 1、管路分布比较集中的地方比如船舶的机舱，安装应当先从底层管路开始然后再向上层安装。 2、因为某种原因两根管发生冲突时，应当把管径粗、安装难度大的管件安装上，修改管径小容易安装的管件。 3、用套管连接的管件安装时一定要把需要现场焊接的套管口安装在平焊或者容易焊接的部位。 4、管件修改时尽量减少弯头的使用。 压力试验 当管路安装完成后根据要求要进行压力试验，方法有气密试验、水密试验、油压试验等。 压力试验前应当把系统的设备口连接管、舱室连接管等管件密封起来，然后在容易操作的地方安装打压用的压力表、压力介质注入模具（俗称磅头），连接打压设备
船舶基础知识 什么是航区及航区划分 什么是航区？ 航区是根据水文、气象和遮蔽条件所划分的允许船舶航行或作业水域的统称。 如何划分航区？ 中华人民共和国船舶检验局颁布的《海船法定检验技术规则》中，将海船的航区划分为无限航区、近海航区、沿海航区和遮蔽航区。《内河航区分级规范》中，将内河船舶的航区划分为A、B、C三级航区和J1、J2 、J3三档急流航段。对在不同航区航行的船舶，有关船舶规范对稳性、结构、救生设备和无线电设备等分别有不同的技术要求。 内河航区分级规范 《内河航区分级规范》主要内容包括以下几个方面: 1.根据水文和气象条件，将内河船舶航行区划分为A、B、C三级;航区级别规定的浪高h的范围为：A级：1.5m 江苏旭龙船舶工程（集团）有限公司 Q/XL 334-003-2010 Q/XL 334-003-2010 东海船舶修造有限公司 船舶管系制作安装工艺技术科编制 Lenovo User 2008-9-1 船舶管系制作安装工艺 为现代造船的发展，规范管系制作及安装，保证管系制作和安装质量，使船舶建造更加规范化、正规化所编制。 本工艺参照各种相关船舶建造标准、规范及本公司实际而编制。管系布置、预制及安装流程原则、规则。 一.管系布置原则 1.管系布置要层次分明，顺序为先大口径管，后小口径管。管子的 排列应尽可能平直，成组成束并列，整齐和美观，以最短的距离连接，达到最佳目的，避免不必要的迂回和斜交叉。 2.管系的布置间距 (1) 并行管或交叉管，邻近两根管子（包括管子附件），间距应在20mm 以上。 (2) 对于需要包扎绝缘的管子，包好绝缘后，其外缘与相邻管子、管系附件或船体结构件的间距在30mm以上。 (3) 下列管子与电缆的间距应在100mm以上。 a.蒸汽管子绝缘层外表。 b.非水隔层绝缘的排气管外表。 c.工作压力9.8MPa(100kg/cm2)以上的高压空气管。 3.位置应便于安装和操作，各种管子应尽量沿准船体结构或箱柜的附 近布置。 4在通道拆装维修及检查等必要的空间内，不应设置管路，对机械拆 装、维修、检查等必要的空间应根据设备详图，经阅校核后再做最后决定。 5.当电缆、管子和通风管道在同一位置时，最好由上至下，按照电缆 －管子－通风管的顺序布置。 6淡水管不得通过油舱，油管不得通过淡水舱，如不能避免时，应在油密隧道或套管内通过，海水管也尽量避免通过淡水舱，其它管子通过燃油舱时，管壁按规范要求加厚，且不得有可拆接头。7.燃油舱柜的空气管、溢流管、测量管和注入管应避免通过居住舱 室，如必须通过时，则通过该类舱室的管子不得有可拆接头。8.配电板及重要仪器上方及后面不得设置蒸汽管、油管、水管、排气管、油柜和水柜。特殊情况下必须布置时，则不得设置管接头，并采取有效的防护措施。 9.锅炉、烟道、蒸汽管、排气管及消音器的上方应避免设置油管及 油柜，如无法避免时，油管不得有接头，且应装设滴油盘或其他防护设备。 10.舱底水管在深舱内应在管遂内通过，且应尽量避免通过双层底 舱。如不能满足时，则通过深舱和双层底舱的舱底水管，管壁应按规范要求加厚，并采用焊接接头或其它可靠接头，接头数量应尽可能少。 11.空气透气管应尽量确保无冷凝水滞溜现象产生，在露天的干舷甲 板或在上层建筑的船楼甲板上敷设的透气管，离其干舷甲板 760mm，船楼甲板450mm。 随着经济的发展，资产评估范围不断扩大；评估对象和评估内容也是复杂多样化；船舶评估也随之而来。我们知道一艘船涉及钢铁、有色金属、机械、电子、化工、轻工、建材、仪表等五十个行业，并涉及导航、通讯、光学、电子等三百多个专业学科。尽管对其不熟悉，但仍然需要评估师去面对，而且要做到快捷与准确的评估，这就是市场经济的需要。评估风险也越来越大，对资产评估师的要求越来越高、压力自然也越来越大。因此，注册资产评估师在接受评估业务时，必须考虑能否有胜任评估对象的评估力量，确保执业质量，竭诚为顾客服务。为了搞好船舶评估,笔者仅就船舶的概念、基本结构、评估方法选择、评估过程，以及应注意的问题,谈一管之见,供业界同行讨论,起抛砖引玉之目的。 一、船舶的概念 （一）船舶的定义 根据《中华人民共和国海商法》第3条规定“本法所称的船舶是指海船和其他海上移动式装置，但是用于军事的，政府公务的船舶和20吨以下的小型船艇除外。上述船舶包括船舶属具”等。《中华人民共和国海商法》所适用的船舶应符合以下条件： 1﹑可航性，即在海上及与海相通水面或水中，具有自航能力的海船或海上移动装置； 2﹑总吨位在20吨以上的船舶；总吨位是指船上所有围蔽空间以100立方英尺为一个吨位的丈量总和。 3﹑该船舶为商业或民用目的，军事的﹑政府公务的船舶不适用本法。 从以上船舶定义看，评估师所涉及的船舶评估大大超出这个范畴。笔者认为评估船舶其定义应为：凡在水上用于交通、运输、捕鱼、科研、港口码头服务和作战等的运载工具均称为船舶。但必须符合中华人民共和国船检规定标准，并取得相关证件，享有占有、使用、收益和处分的权利。 （二）船舶的特征 1﹑船舶的不动产性 从民法原理来看，船舶是可以移动的物，应属于动产法。商然而，由于船舶本身和航海的一些特点，船舶又具有不动产的特征法。 船舶的不动产性主要表现在船舶所有权及抵押权均以登记为对抗要件，我国《中华人民共和国海商法》第9条规定：“船舶所有权的取得﹑转让和消灭，应当向船舶登记机关登记；未经登记的，不得对抗第三人。”第13条规定：“设定船舶抵押权，由抵押权人和抵押人共同向船舶登记机关办理抵押权登记；未经登记的，不得对抗第三人”。 2﹑船舶是合成物 船舶是由本体﹑设备与属具等独立物结合而成的合成物。依民法中有关“主物的处分及于从物”的原则，船舶的处分也应及于船舶设备及属具，但该原则可以通过约定加以限制，如约定其处分不及于从物等3﹑船舶的人格化 船舶的人格化首先表现为船舶国籍的规定法。船舶要取得航行权，必须经过登记，并悬挂该国国旗，这样在海上航行时，便知道该船属于何国了。 船舶的人格化还体现在英美法系的对物诉讼中。船舶被认为是具有 目录 前言 1．围叙述 (2) 2．引用工艺标准 (2) 3．设计指导准则 (2) 4．设计方法 (2) 5．管子穿越结构的开孔要求 (7) 6．管子穿越水密非水密舱壁的结构形式 (9) 7．管路取段的原则 (10) 8．管路支架布置及焊装 (11) 9．附页：管子首尾段取段表 (17) 船舶管系生产设计及布置规则 1．围叙述 本规则规定了船舶管系生产设计的分段划分原则和管系附件的布置要求，以及管系穿越船体结构的开孔规，管子取段等技术要领。 本规则适用于柴油机动力装置大、中型钢质海船的管系生产设计。其它小型船舶及特种船舶的管系生产设计也可参照执行。 2．引用工艺标准。 GB/T11693 船用法兰焊接单面座板 GB/T11694 船用法兰焊接双面座板 SWSxx-xxxx SWS 通仓管件法兰式（法兰符合GB） SWS 通仓管件螺纹式 SWS 通仓管件套管式 SWS 通仓管件法兰式（法兰符合ISO） SWS 通仓管件法兰式（法兰符合JISB） SWS 甲板护圈（法兰符合JISB） 3. 管系生产设计的基本准则 3.1 （管系生产设计的）指导思想 3.1.1 是将管系放样，托盘管理，使其在壳舾涂一体化生产过程中有机的结合起来。最大程度的满足分段建造结合区域舾装的现代造船模式。 3.2 （生产设计的）一般规则 3.2.1 必须符合相应船级社的规规定。 3.2.2 要积极推广应用管附件通用化，系列化，组合化（模块化）的优化组合技术。 3.2.3 要根据工厂的起吊和运输能力，实施管系的布置和区域划分。 3.3 总体要求 3.3.1 必须满足系统功能要求，确保功能的完满实施。 3.3.2 必须满足可操作性和维修保养的要求。 3.3.3 必须满足安全生产和文明生产的要求。 3.3.4 必须妥善解决好管系与设备，管系与分段合拢接口要求。 4. 设计的一般方法 4.1 总体构思。 4.1.1 机仓区域： a.机仓双层底分段、 b.机仓底层分段、 c.机仓上下平台甲板分段、 d.机仓棚区域分段、 e.烟囱区域分段。 4.1.2 货仓区域： a. 货仓双层底分段、 b.首尾分段、 c.主甲板货仓分段、 d.隔仓分段、 e.顶边仓（或主甲板下走道）分段。 4.1.3上层建筑区域： 4.2 布置（规则）要领： 4.2.1 机仓立体分段的划分。机仓立体分段的划分一般可划分为前后二个，也可划分为前二（左，右）后一。平台甲板区域的管子划分最好在平台甲板上 管系原理图简介 管路系统是为了实现某一功能，完成某一指定任务的管路系统，由机械设备、管路及附件、检测仪表组成。 船舶的管路系统按照功能用途分为动力管系和船舶管系两大类，动力管系主要是为主机和辅机服务，包括燃油、滑油、冷却水、压缩空气、排气、加热等系统，船舶管系主要是保证船舶安全和满足船上人员正常生活所需，包括舱底水、压载水、疏排水、生活用水、消防水、生活污水、测深透气等系统。 一般船舶大约有如下系统： 1. 燃油系统，可分为：○1燃油输送系统（含注入、储存、输送）○2燃油分离和净化系统○3燃油日用系统○4燃油泄放系统。 2. 滑油系统，可分为：○1滑油输送系统（含注入、储存、输送）○2滑油分离和净化系统○3滑油日用系统○4滑油泄放系统。 3. 尾管滑油系统 4. 海水冷却系统 5. 淡水冷却系统 6. 压缩空气系统，可分为：○1起动空气；○2工作空气，○3控制空气。 7. 机舱排气系统 8. 蒸汽和凝水系统（部分船为热油加热系统） 9. 舱底、压载、消防系统： 10. 透气、测深管系，可分为：○1机舱部分○2货舱部分 11. 机舱供水管系 12. 甲板疏排水管系 13. 生活污水处理管系 14. 油污水及处理系统 15. 焚烧炉系统 16. 生活供水管系 17. 生活污水管系 18. 空调、制冷管系 部分工程船舶还有特殊的工程管系，如液压管系、高压泥浆管系、高压冲洗管系、自润滑管系等等。 大部分船舶的管系原理图是由设计院设计，船厂根据船厂实际和习惯进行转化、反馈、送审，完善。 部分成熟船型如1700箱集装箱系列船的管系原理图由船厂自行设计。 管系原理图完善后供管系生产设计，施工部门报验，系统调试。同时将阀门附件和管材导入托盘系统库，供生产设计托盘点用，并向物资部门提供详细的阀门附件和管材订货清单。 但对于首制船，由于设计周期短，原理图往往是在送审的同时就需要提交生产设计，后期由于厂家图纸修改，船东船检提出意见，以及本身的设计错误等，因此原理图也是在不断的修改完善中，对生产设计有一定的影响。 一、管系原理图设计的依据和要求 1.规格书对管路系统的要求，设备的配置情况，主要设备的参数等 2.最新的国际公约、规则、法规，以及该船所入船级船级社规范的相关要求和 约束；我厂在建船入级规范有GL（德国劳氏）, ABS（美国船级社）, BV（法国船级社）,DNV(挪威船级社)，CCS（中国船级社）等 3.总布置图、机舱布置图、机舱结构图、舱容图； 4.常用的管路阀门、附件、管材标准； 船舶管路系统基础知识 船舶管路系统基础知识 船舶管路系统基础知识 船舶管路系统简称船舶管系，是指保证船舶航行性能和安全，以及满足船舶正常运行和人员生活需要的管路系统。包括管子及其附件、机械、器具和仪表所组成的整体。船上的管路纵横交错，遍布全船。现代大型船舶上有多达数十种管系，但概括起来，可将各种船舶管系分为以下两大类： (1)动力管系，又称动力系统。是指为船舶动力装置服务的管路系统。有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。 (2)船舶通用管系，又称船舶系统。是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。 本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施，如测深管、空气管、溢流管、船底塞等。 第一节船舶动力管系 一、燃油系统 燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。1．燃油系统的组成、布置和要求 燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。 (1)注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。标准法兰与舷外供油管的法兰对接，可实现预定的注入。 (2)贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求： ①燃油舱柜尽可能布置成为船体结构的一部分。布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时，应以隔离空舱隔开。 船舶管系工工艺 1、管路是指某一系统中管子和附件的总称。 2、系统主要是根据其用途分类，它分为动力系统和船舶系统两大类。 3、船舶系统主要包括压载水系统，消防系统，舱底水系统，供水系统，疏排水 系统，注、空、测系统，日用蒸汽、暖气系统及油轮货油系统。 4、管子的公称通径也叫公称直径，用字母DN标记。外径为76mm，壁厚为4mm 的无缝钢管，可记作无缝钢管 76×4. 5、低压流体输送用镀锌钢管，其内外表面镀了一层锌，提高了钢管的防蚀性能， 因此适用于低温、低压和腐蚀性较强的水管路。 6、管系等级：为了确定适当的实验要求、连接形式以及热处理和焊接工艺规程， 不同用途的压力管系按其设计压力和设计温度分为三级。 7、搭焊钢法兰(GB573-65)对焊钢法兰(GB574-65)如：法兰16050GB573-65 ， 16 代表公称压力Pg=16Kgf/c㎡；050代表公称通径DN=50mm;GB573-65代表船用搭焊钢法兰。 8、法兰铸铁截止阀GB590-76 法兰铸钢截止阀GB584-76 9、截止阀手轮顺时针旋转为关，逆时针旋转为开；截止阀阀件上的箭头方向必 须与工作介质的流通方向一致。若箭头标志不清，则一律以“低进高出”的原则确定阀的流通方向。 10、截止阀标记方法：如DN50，Pg25(单位为公斤力/厘米^2)的A型（直通） 法兰铸钢截止阀记作：截止阀 A25050 GB584-76 11、规格相同的截至止回阀和截止阀的外形是一样的，区别它们只要将两只 阀的阀杆升到最高处，然后分别提起来摇一摇（也可将手伸到阀盘下部去托阀盘），如果有响声的就是截至止回阀，没有的就是截止阀。这是由于截止止回阀的阀杆是松插在阀盘导孔中央，阀杆上升的不能带动阀盘一起上升，摇动时就发出阀盘撞击阀座的响声；而截止阀的阀杆与阀盘是固定在一起的，阀杆上升也带动阀盘一起上升，所以摇动时就不会发出响声。 12、常用的马鞍有直马鞍和斜马鞍两种。 13、为了保证连接后的工作质量和准确尺寸，必须对管子进行选料、弯曲、 划线、切割、校管、焊接、试验、清洗、防腐等工作。这都是管子加工的工艺基础。 14、目前管子加工制造有两种主要的方法，即管子单件生产和管子流水线生 管系制作通用工艺 船用管子制作通用工艺 一、目的及范围 本工艺规定了船舶管子零件的材料、切割、装配、弯曲、表面处理、等方面的工艺及其质量验收指标要求。 本工艺适用于各类船舶下列规格管子的加工：外径在500mm以下的无缝钢管、焊接钢管和不锈钢管，250mm以下的铜管和铜合金管(包括铜镍管)、6英寸以下的水煤气管及其它金属管。 本文件可供船舶管系施工设计时选用。 对于特殊要求的管子应按设计要求加工。 二、引用标准 下列标准所包含的条文，通过在本工艺中引用而构成本工艺的条文。由于标准都会被修订，使用本工艺的各部门应探讨使用下列标准最新版本的可能性。 CB/T3790-1997 船舶管子加工技术条件 CB/T3365-91 管子无余量下料工艺 CB/Z94－68 黑色金属磷化技术条件 CB*/Z343-84 热浸锌通用工艺 船舶建造质量检验（CSQS）1998版 中国船级社钢质海船入级和建造规范（CCS）2001版 德国劳氏船级社钢质海船入级和建造规范(GL)1992版 三、管子材料要求 3.1 管子材料的机械性能和化学成分应符合有关国家标准、行业标准和我国造船规范要求。出口船舶用管材须符合该船舶入级相应的船级社要求。 3.2 各种管材，根据其设计压力和设计温度分为三级，见表1。对于I级、II级管，必须具有船舶检验部门的合格证书及制造厂的炉罐号。III级管应具有制造厂的合格证书，如缺少证明时，应根据有关规定或订货要求补做试验，合格后方可使用。 四、管子的切割 表1 管系等级 注： 1．Ⅰ级栏中的设计压力和设计温度两个参数，只要其中一个符合表中规定数值的，即为Ⅰ级管；Ⅱ级栏中的设计压力和设计温度两个参数，均达到表中规定数值的，即为Ⅱ级管。 2．除Ⅰ、Ⅱ级管外，其余的是Ⅲ级管。 3．表中其他介质是指空气、水、滑油或液压油等。 4.1 管子切割前，必须核对管子材料、规格是否符合图纸要求。 4.2 管子切割前，应对管材内外表面质量进行检查。 4.2.1无缝钢管和合金钢管，其内外表面不得有裂缝、折叠、分层、结疮、轧折、发纹等缺陷存在。如有上述缺陷应予清除，清除部位壁厚的减薄不得超过该材料标准允许的负偏差。 4.2.2 焊接钢管内外表面不允许存在由于焊接引起的裂缝、咬口、飞溅、凹陷等缺陷。 4.2.3 有色金属管子，其表面应光滑清洁，不应有针孔、裂缝、气泡、分层、锈蚀等缺陷。 4.3 碳素钢管、不锈钢管在订货时，应向制造厂提出退火处理要求。 4.4 法兰、套管、螺纹接头、异径接头、定型弯头等连接件，必须具有材质报告证件，方可使用。 4.4 管子的切割与开孔 4.4.1 有色金属管、水煤气管和外径不超过32mm的钢管，应用机械方法切割和开孔；对外径超过32mm钢管允许使用气割开孔；合金钢管切割和开孔的方法应根据材料成分决定。 4.4.2 管子上开孔和切割后，切口必须修整光顺，氧气渣和毛剌必须全部清除干净。 4.4.3 管子切割后，管端面和管子外表面的垂直度公差Δ,应符合表2所规定的要求。 船舶管系生产设计规范 1 范围 本规范规定了船舶管系生产设计的设计依据、设计准则、设计内容、设计程序和设计方法。 2 规范性引用文件 GB/T11693-1994 船用法兰焊接单面座板 GB/T11694-1994 船用法兰焊接双面座板 3 设计依据 3.1 管系生产设计必须依据船舶建造规格书及船东与公司所签合同的有关条款规定。 3.2管系生产设计必须依据相关船级社的规范、规则以及船级社检验的有关要求。 3.3管系生产设计必须根据船体结构（主尺度、甲板高度、梁拱、舷弧）线型及分段、总段划分的要求进行，并根据有关全船布置，机舱、泵舱、主船体及上层建筑区域的各类机电设备，船舶设施及房舱设施的具体布置要求进行。 3.4 管系生产设计必须根据产品的初步设计、详细设计所确定的各类管路系统工作原理图、布置图的要求进行。 3.5管系生产设计必须依据主机、辅机、甲板机械等各类机电设备的技术资料要求和管系阀件、附件的连接规定。 3.6 管系生产设计必须依据国家标准、行业标准和企业标准的有关规定。 3.7管系生产设计必须参照《船舶建造质量标准建造精度》有关规定。 3.8管系生产设计必须根据公司确定的船舶建造方针的相关要求进行，必须根据公司生产中心制模式进行设绘和出图。 4 设计准则 4.1管系生产设计,通过综合布置和托盘设计，应使其适应各个相关工艺阶段壳舾涂一体化作业的需要，满足区域舾装技术的要求。 4.2管系生产设计必须满足系统功能的需求，确保功能的完满实施，服从详细设计所确定的技术要求。 4.3管系生产设计要积极推行单元组装和模块技术，大力提高预舾装水平，推 行旨在提高生产效率和缩短施工周期所相关的新工艺。 4.4管系生产设计要大力推广应用标准系列的管子材料及标准化、通用化、系列化的系统附件和管子附件。 4.5管系生产设计应该减少并逐步消除现场取样的管子零件，逐步实现综合布置的完全覆盖。 4.6管系综合布置必须满足管系正常操作和方便保养维修的相关要求。 4.7管系综合布置应妥善解决好管系与设备、分段（总段）合拢处的接口要求，要从综合布置和管件取段两方面着手，逐步处理好舾装的精度。 4.8深化管系安装托盘设计必须细化舾装的工艺阶段，提供准确和完整的工艺信息和管理信息。 4.9管系生产设计出图进度必须满足各作业阶段的需要,具体要求： 4.9.1在船体分段开工前，应及时编制提供全船管子材料和连接附件订货清单，管系阀件、附件、垫片及特殊紧固件等订货清单，管系自制件清单及全船管系施工图纸目录。 4.9.2在船体分段开工时，管系零件制造图和支架制造图应与船体分段结构图同时设绘和提供，要求管子零件制造与船体分段零件加工同时进行，支架及时制造或订货。 4.9.3船体分段开工时，还应提供有关的单元组装制作图，单元托盘表及相关设备、机座、阀件等清单。 4.9.4在提供相关的分段管子零件图，并保证按时生产的前提下，时隔15～20天后，应按时提供管系安装图、管系零件图支架图、安装托盘表、开孔图等施工图纸，以便按时实施相关分段预舾装作业。 4.9.5在船体分段开始大组立时，应及时提供总段管子零件制造图、管系安装图、安装托盘表、支架图等施工图纸，以便按时实施相关总段预舾装。 4.9.6在船体总段开始总组时，应及时提供船上各施工区域管子零件制造图，管系安装图、安装托盘表、支架图等施工图纸，以便按时实施相关区域的坞内舾装。 4.9.7在坞内舾装开始时，应及时提供相关的未放样管系走向图、工艺分解及施工说明。 5 设计内容 船舶基础知识----普及性讲解 船舶部位、尺度和标志 一、船舶各部位及舱室名称 有关概念 船首(head)：船的前端部位。它的两侧船壳弯曲处叫首舷(bow)。 船尾(stern)：船的后端部位。它的两侧船壳弯曲处叫尾舷(quarter)。舭部(bilge)：船舷侧板与船底板交结的部位。 附：专业英语单词 1. starboard: 右舷 2. port:左舷 3. abeam: 正横 4. hatch: 舱口 5. cargo hold:货舱 6. inner bottom plating:内底板 7. bottom plating: 船底板 8. double bottom:双底层 9. forcastle deck:首楼甲板 10. poop deck:尾楼甲板 11. saloon deck:上层建筑甲板 12. promenade deck:起居甲板 13. watrtight transverse bulkhead:水密横舱壁 14. forepeak tank: 首尖舱 15. afterpeak tank: 尾尖舱 16. engine room: 机舱 17. collision bulkhead:防撞舱壁 船舶尺度 最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。 全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。 全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。 最大高度：自龙骨下边致船舶最高点之间的垂直距离。它减去吃水，即可得水面以上的船舶高度。 登记尺度 船舶管系生产设计和安装工作总结 管系生产设计和安装是一个系统而又繁琐的工程，它需要我们不断地掌握更多的知识来做好这件事.现就管系在设计及安装过程中部结的经验总结如下： 一、管子在设计过程中的布置要求： 在进行管系生产设计前首先需要熟悉该船的建造方针、技术规格书、所有详细设计图纸及相关工艺文件。同时需要确定所有管系对所选用的管材、阀附件及连接件型式的要求，并最终需要得到船东认可。 在保证各系统使用性能的前提下，优先考虑美观整齐、节省空间、管材消耗少、尽量减少连接件、弯曲少、便于拆装和操作，同时还需便于管子焊接、表面处理及方便于交通运输。管路布置时，应尽量满足分段划分要求，尽量提高管子的预装率，对设备及舾装件的组合尽可能避开高空和狭窄部位的作业，尽量采用功能性单元、组装单元、集管单元、模块及分段预装，使预装率能达到90%以上；同时也应考虑船体结构油漆的可能性。船体分段之间要设合拢管，合拢管段长度应大于或等于800mm，特殊情况不少于400mm，管端连接件应为现场校装焊接。 机舱内布置管路前，需要熟悉所有设备的性能和要求，设备布置应由大到小，由下到上进行统一布置，便于拆卸、调试、维修、操作方便，设备周围应确保操作空间的实际距离；主机、副机、锚、舵机、各种泵及吊机等应确保前、后、左、右有一定的操作空。主机左、右侧花钢板以下周围500~600mm以内不能布管，个别不能避免也要保证通道500mm，便于人员进出检修，要确保热交换器的滤芯等能拉出检修。 布管时要尽量满足管路生产设计软件系统的要求，并结合酸洗、镀锌生产厂家的能力和要求。考虑船上狭窄部位钢管需要进行打磨、喷塑、特涂、热浸锌，其支管长度要尽量短，从支管开口处至主管端部最长不要超过700mm。对于弯管，在一段管子中不宜超过一个90o弯角或两个小弯角。 管子布置时需要考虑到方便工作人员的通行，在高度方向尽量保持在2000mm以上，但不得小于1900mm；主要通道的宽度应保持在800mm以上，但不得低于600mm，操作维修通道需要保持在400mm以上；对于箱柜等的人孔以及检查手孔前的空间为600mm。 船舶管路系统基础知识 船舶管路系统基础知识 船舶管路系统简称船舶管系，是指保证船舶航行性能和安全，以及满足船舶正常运行和人员生活需要的管路系统。包括管子及其附件、机械、器具和仪表所组成的整体。船上的管路纵横交错，遍布全船。现代大型船舶上有多达数十种管系，但概括起来，可将各种船舶管系分为以下两大类： (1)动力管系，又称动力系统。是指为船舶动力装置服务的管路系统。有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。 (2)船舶通用管系，又称船舶系统。是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。 本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施，如测深管、空气管、溢流管、船底塞等。 第一节船舶动力管系 一、燃油系统 燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。1．燃油系统的组成、布置和要求 燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。 (1)注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。标准法兰与舷外供油管的法兰对接，可实现预定的注入。 (2)贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求： ①燃油舱柜尽可能布置成为船体结构的一部分。布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时，应以隔离空舱隔开。 ②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方。一般情况下应避免使用孤立架设的燃油柜。 ③除轻油舱柜外都必须设有加温设备。 ④燃油舱柜设有透气管与测深管，还必须有溢流管。 《船体结构》简答题 1．旁内龙骨在横舱壁处间断后，与横舱壁之间有哪几种连接方式？各有何优缺点 答：旁内龙骨在横舱壁处间断后，与横舱壁之间有三种连接方式：（1）单独加肘板；（2）纵桁腹板升高；（3）腹板不升高而面板加宽。 各自的优缺点分别是：第一种工艺性好，影响舱容；第二种强度较好，也影响舱容；第三种不影响舱容，但工艺性较差。 2、尾尖舱内的结构采用哪些加强措施？ 答：尾尖舱内的加强措施有：（1）肋骨间距≤600mm，且板厚增加；（2）底部设升高肋板；（3）设强胸横梁和舷侧纵桁；（4）中线面处设制荡舱壁。 3、中型货船货舱区的结构一般采用混合骨架式，请问哪些部位采用纵骨架式，哪些部位采用横骨架式？答：中型货船货舱区一般采用混合骨架式结构。船底和上甲板采用纵骨架式结构，舷侧和下甲板采用横骨架式结构 4、油船油舱区为什么设高腹板的纵向桁材？ 答：油船油舱内都设高腹板的纵向桁材（底纵桁，甲板纵桁），这是因为：①加强纵向强度；②当船舶横摇时，高复板对舱内液体起制荡作用，减少液体摇荡，从而减少船舶横摇； ③对于液舱而言，高腹板不影响舱容。 5、舷墙的作用有哪些？海船的舷墙高度不小于多少？ 答：舷墙的作用是：保障人员安全，减少甲板上浪，防止甲板上的物品滚落海中。海船的舷墙高度不小于1.0m。 6、试述船体静水总纵弯曲的产生。 答：船舶在静水中受到的外力有船舶及其装载的重力和水的浮力。重力包括船体本身结构的重量和机器、装备、燃料、水、供应品、船上人员及行李和载货的重量等。重力的方向向下，浮力的方向向上。当重力和浮力的大小相等、重心和浮心作用在同一条铅垂线上时，船舶处于平衡状态。但由于船体的各段重力和浮力的大小并不相等。船舶装载情况及船体浸水部分形状总是变化，因而船体各段重力和浮力的不平衡总是存在。重力大的一段有下移的趋势，浮力大的一段有上移的趋势。然而，船体是一整体结构，各段不可能让它们自由上下移动，在船体结构内部必然有内力产生，这就使船体发生弯曲变形，即总纵弯曲。 7、集装箱船在结构上常采取哪些加强措施，为什么？ 答：集装箱船的货舱口宽度几乎与货舱宽度一样大，对船体的抗弯、抗扭和横向强度很不利，在结构上应采取补偿措施。 A．采用双层底和双层舷侧结构，且在双层舷侧的顶部设置抗扭箱结构； B．在船的顶部和底部的强力部分采用纵骨架式； C．增加甲板边板和舷顶列板的厚度； D．加强两个货舱口之间的舱口端梁和甲板横梁等。 8、大型集装箱船的货舱区的舷侧采用什么结构形式？为什么？ 答：大型集装箱船的货舱区的舷侧采用双壳结构。采用双壳结构的目的是由于大型集装箱船舶管系安装通用工艺
技术标准
Q/XL 334-003-2010 代替 Q/XL 334-003-2008
船舶管路安装通用工艺
Installation technics of piping （与国际标准一致性标识）
2010-04-12 发布
2010-06-01 实施 发布
江苏旭龙船舶工程（集团）有限公司
船舶管路安装通用工艺
前
言
为确保公司承建船舶管路安装质量， 确保船舶使用和安全性能， 公司组织各专业人员根 据公司生产实际编制了本工艺。 本标准代替 Q/XL 334-003-2008 本标准与 2008 版相比，主要有如下变动 1、 增加了 5.8-5.17 2、 删除了 5.21 的主要技术内容，增加了开孔操作注意事项和基本要求 3、 增加了 8 检验
本标准由 江苏旭龙船舶工程（集团）有限公司 提出 本标准由公司 技术部 归口
本标准起草部门：工艺室 本标准主要起草人： 朱 军 本标准由总经理 周爱红 批准 本标准首次发布：2004 年 04 月 02 日
zhujun
2/8
Xu-long shipping(group)
船舶管路安装通用工艺
船舶管路安装通用工艺
Q/XL 334-003-2010 1、 范 围 本工艺规定了船舶管路（外场安装）的人员要求、安装前准备、安装要求、检验要求。 本工艺适用于公司承建的各类船舶的管路安装质量控制。 对于特种船舶或特种要求管路， 需根据设计要求，编制相应工艺文件。 2、 引用文件 下列标准所包含的条文， 通过在本标准中的引用而构成为本标准的条文。 本标准出版时， 所示版本均为有效。 然而所有标准都会修订， 鼓励使用本标准的各方探讨使用下列标准最新 版本的可能性。 CB*Z 345-2000 管系布置和安装通用技术条件 CB/T 3480-92 钢管通舱件 CB/T 3780-97 管子吊架 CB/T 3616-94 管子试验压力要求 CB/T 4000-2005 中国造船质量标准 Q/XL 344-001-2010 船舶管系布置技术规范 公司内参《船舶管系生产设计规范》 3、 人员要求 3.1 安装人员和检验人员应具备专业知识， 并经过相关专业培训、 考试或考核取得合格证书。 3.2 动火作业人员应持有《特种作业人员明火操作证》 ，方可动火作业。 3.3 安装人员和检验人员应熟悉本规范要求,并严格遵守工艺纪律和现场安全操作规程。 4、 安装前准备 4.1 熟悉和掌握管系设计图纸与技术文件，按要求进行安装准备。 4.2 所有管子上船安装前，均应经过质量检验，确认其符合图纸的加工尺寸要求。 4.3 逐个检查管子、阀附件等表面是否完整，是否具有良好的清洁封口，法兰密封面，螺纹 接头部分有否碰伤或其他损害，如有不符合清洁要求或任何异常现象，均应休整或调换，并 重新清洁封口。 4.4 玻璃纤维增强塑料管粘合面必须清洁干燥，不可有油圬，灰砂杂质，有些要用砂纸、纱
