干挂石材技术要求
1、4号楼外墙干挂花岗岩石材采用金钻麻（产地福建），外侧为石
材自然面，里侧为平整切割面，各项指标必须满足相应的国家、地方及行业规范。具体样式和颜色详见封样。
2、石材幕墙所使用的材料的品种、规格、性能和等级，应该符合
设计要求及国家现行产品标准和工程技术规范的规定。石材弯
曲强度不应小于8.0MPa；吸水率应小于0.8%。
3、石材应横平竖直、深浅一致、宽窄均匀、光滑顺直；外墙石材
粘接牢固，连接件必须坚固耐用，承载力满足规范要求，制作
精密，采取防锈处理。
4、石材的造型、立面分格、颜色、光泽、花纹和图案应符合设计
要求；石材外墙表面应洁净、无污染，颜色和花纹应协调一致，无明显色差。
5、所有立面石材及四面侧口均刷背覆胶保护，外表面刷石材防护
剂，窗套及女儿墙石材侧口及外露面均应抛光并涂刷石材防护
剂，底面应涂刷背覆胶；石材防护剂应物色透明，不影响石材
表面效果。
6、石材接缝应横平竖直、不勾缝，缝宽最小处1mm；阳角板45°
对接，对接石材尽量使用厚薄接近的石材；阳角交错压接，板
边和缝应顺直；凸凹线出墙厚度应该一致，上下口应平直；石
材面板上洞口、槽边应套割吻合，边缘应整齐。
7、单元门处轻钢雨棚属于干挂施工范围。
8、干挂花岗石外墙建筑做法：
1>. 刷素水泥浆一遍(内掺水重4%的白乳胶)。（总包施工）
2>.15厚2:1:8水泥石灰砂浆,分两次抹灰。（总包施工）
3>. 角钢龙骨距墙10,焊于墙内预埋钢板,然后用角钢焊连竖向
角钢龙骨。（外墙干挂单位施工）
4>. 1.0厚聚氨脂防水涂料防潮层。（外墙干挂单位施工）
5>. L60X6竖向角钢龙骨根据石板大小调整角钢尺寸(中距为石
材宽度+缝宽)。（外墙干挂单位施工）
6>. 25厚干挂花岗石板。（外墙干挂单位施工）
其中聚氨脂防水涂料防潮层只施工内部为封闭室内空间（如楼梯间、大堂、卧室、客厅、卫生间等）的外墙部分，其余
部分不做此层。
工程质量技术标准8：外墙干挂石材施工技术和质量标准 一、总则要求 1、安全性。 在正常施工和使用的条件下，钢结构应能承受可能出现的各种荷载作用和变形而不发生破坏和脱离建筑主体结构的情况，在偶然事件（设计抗震烈度外的地震、火灾等）发生后，钢结构仍然能保持整体性和稳定性、和建筑主体仍然牢固地连在一齐；各种饰面石材单独受力，由不锈钢干挂件均匀传给钢架，在正常使用条件下和合理使用年限内不发生脱落，在偶然事件（设计抗震烈度外的地震、火灾等）发生时，不会发生多块或大面积石材脱落。 2、适用性。 石材幕墙设计和施工不应对建筑主体造成结构损伤，保证外观效果同时不影响其它建筑功能（使用空间、节能、防水等）。 3、耐久性。 在正常使用和维护条件下，在合理设计使用年限内不出现安全质量问题，即使用寿命大于设计寿命。 4、经济性。 在满足以上性能的前提下，从设计到施工应达到节省成本、降低造价的要求，比如按工程的复杂性、重要性、战略性等原则分标准来设计施工。 5、本文的要求与有关规范和设计的标准不同时按高标准执行。 二、预埋件（后置埋件）的制作、安装要求 1、锚板宜采用Q235级钢，热镀防腐时镀锌厚度不少于90μm（企业标准）；锚栓可采用膨胀锚栓或化学锚栓，每块锚板不小于2个锚栓固定，局部增加的锚固角码不少于1个锚栓。 2、锚板制作允许偏差：边长±5mm；锚孔（椭圆形）中心线偏差，长度方向±2.5mm，宽度方向±1mm，锚孔宽度±1mm，长度方向±5mm；锚板厚度-0.5mm。 3、锚板和锚栓的类型、规格、数量、位置、有关五金配件（弹簧圈、垫圈）和有效锚固深度必须符合设计（设计说明和设计图纸）和有关标准规定，锚板和锚栓应用螺栓连接，不宜焊接和结构胶粘结。 4、埋设后置埋件的结构基体必须满足设计强度，要求设在砼结构梁柱上，不得设置在加气砖、空心砖等非承重类砌体上，如果强度不能达到设计要求，应报设计单位修改锚固参数。 5、埋设后置埋件的基体表面应坚实、平整，不应有起砂、起皮、蜂窝、空鼓和孔洞等影响与锚板有效接触面积（影响承载力）的缺陷。如有以上现象，可将表面松动层凿掉，打毛、清水湿润表面，再用1：2水泥砂浆抹平，干硬后再埋设后置埋件。（注：大、中孔洞要有专项补强方案） 6、锚栓不得布置在混凝土保护层中和非承重类砌体上，锚固深度不得包括混凝土的饰面层或抹灰层面,不宜设在钢筋加密区（如承重梁底部、梁柱节点），应避开受力主筋，钻孔不得伤及钢筋，保证到结构梁柱边的距离大于5cm。 7、在锚固孔周围的混凝土不得存在孔侧开裂、强度不足等缺陷；钻孔的直径应比锚栓直径(20mm 以内)略大2mm，锚栓直径大于20mm时的钻孔直径可再适当加大；钻孔必须设置深度限位，钻孔的有效深度应比锚杆略少20～30mm，化学锚栓的深度必须按材料说明施工，孔内粉屑应用空压机或手
干挂石材施工工艺及验收标准 1施工准备 1.1材料、半成品要求 1.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并 严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等 性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、 掉角、暗痕和裂纹等缺陷。 1.1.2膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量， 必须符合国家现行有关标准的规定。若设计无明确说明，所有钢材 均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家 标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富 锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需 配置弹簧垫片。 焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高 6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。 1.1.3嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符 合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。 1.1.4对施工人员进行技术交底时，应强调技术措施、质量要求 和成品保护，大面积施工前应先做样板，经相关部门验收合格后， 方可组织班组施工。 1.2.5与石材饰面施工相关联的隐蔽工程已经验收。 2施工工艺 2.1 工艺流程 石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收 2.2操作工艺 2.2.1石材验收：材料进场要对每块石材进行验收，要认真检查 材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行 边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独 码放，不得使用。石材堆放地要夯实，垫10cm×10cm通长方木， 让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立 放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。
干挂石材工艺流程及规范文件 规范文件: 1．《建筑幕墙》（JGJ3035-1996） 2．《金属与石材幕墙工程技术规范》（JGJ133-2001） 3．《干挂石材幕墙用环氧胶粘剂》（JC887-2001） 4．《建筑幕墙工程质量检测标准》（JGJ/T139-2001） 5．《建筑幕墙质量验收标准》（GB50210） 6．《高层民用建筑设计防火规范》（GB50045-95） 7．《建筑幕墙抗雷性能震动台试验方法》（GB/T1857） 8．《建筑幕墙物理性能分析》（GB/T18/15225） 9．《建筑幕墙风后变形性能测试方法》（GB/15226） 10．《建筑幕墙雨水渗透性能测试方法》（GB/15228） 11．《建筑幕墙空气渗透性能测试方法》（GB/15227） 12．《天然石材产品放射分类控制标准》（JC158-1993） 13．《干挂饰面石材及其金属挂件》（JC830.1-830.2） 工艺流程:室内墙立面装修采用干挂石材： 1工艺流程 基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件 →锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡 沫条填塞拼接缝并打封缝硅胶→饰面清理。 2施工要点 2.1基层处理： 先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。 2.2聚苯板保温层安装： 在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板。 2.3放线： 按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的 具体位置。 2.4石材钻孔或切槽： 采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。采用插片式挂件时可用角磨机 在石材上切槽。为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。 2.5膨胀螺栓安装： 按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。 2.6挂件和石材安装： 在安装膨胀螺栓的同时将直角连接板固定，然后安装锚固件连接板，在上层石材底面的切槽和下层石材上端的切槽内涂胶，石材就位，使插片进入上、下层石材的槽内，调整位置后拧 紧连接板螺栓。 2.7拼接缝的填塞与封闭：
质量要求： 1、骨架安装牢固，骨架表面平整度控制得当，并做好防腐、防锈及避雷接地处理。 2、干挂大理石面层与骨架安装牢固;粘贴材料、干挂配件符合设计要求;钢配件做好防锈、防腐处理。 3、石材表面清净、平整;拼花正确，纹理清晰，颜色均匀一致;非整板部位安装适宜，阴角处石板压向正确，并做好石材轻微破损的修补上作。 4、缝格均匀，板缝通顺，接缝嵌塞密实、宽窄一致。 5、突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，滴水线顺直、流水坡向正确，清晰美观。 二、施上过程质量控制 (一)施工工艺流程 1、石材的选择：墙面分格放线－排样－挑选石材－加工、编号
2、干挂工艺流程：外墙面基层处理－墙面分格放线－钢骨架加上、编号－钢骨架安装固定－检查调整验收骨架平整度及牢固性－石材 干挂样板制作－大面积干挂石材－石材表面清理－嵌填密封条及密 封胶－装饰面清洗－验收 (二)施工方法 1、饰面石材的准备：石材色差是石材干挂外观效果的最主要影响因素之一。而引起石材色差的因素又是什么呢? (1)取材矿脉不同。不同的矿脉其开采出来的石材表而是肯定存在色差的，这也是产生石材色差产生的最重要的因素。 (2)石材切割面不同。石矿开采出来以后，如果切割面不同容易造成单块石材表面出现阴阳面现象，又或者同一石矿切割出来的两片石材面板颇色是有区别的。 (3)石材切割时间不同。同一矿石切割的石材因切割时间不同，其表面颇色也会产生一定的差别，不过这种色差可以随时间推移而趋于相同。
综合以上原因，在挑选石材供应商时候就应事前进行评估。不过无论如何，石材表面细微色差还是存在的。我们的做法是选择较有实力的供应商，保证供应的石材能出自同一矿脉，大部分石材由生产厂家直接加工成型。现场根据外墙分格放线来划分干挂区.域，石材到达现场后首先进行排样，确定石材安装位置后编号待用，提前将存在细微色差的石材尽量安排于阴角等不影响整体外观的位置上。 2、外墙基层处理及分格放样 (1)基层处理：基层处理一般为找到并清理外墙预埋钢板，并检查预埋钢板位置是否正确。对发现预埋件偏移的要进行补强施工，现场我们采用后置锚栓钢板来补强，安装完成后经过抗拉拔试验验收合格方可进入下道工序。 (2)分格放线：放线工作是后面龙骨安装的依据，因此我们专门编制了一套放线方案，并且建立了完善的复核制度。 a、横向控制线：用水准仪引测士0.000m标高线作为主基准线，然后以楼层为单位设置横向基准线。横向分格由外墙顶而开始，以两片板材干挂高度值作为分格单位由上而下进行，并利用每层的基准线进行微调，消除误差。
干挂石材幕墙技术标准 1、适用范围 本技术要求适用于公司内部所有石材外墙干挂设计、招标及施工指导。 2、编制依据 2.1 除另有注明外，本工程需符合设计、图纸和相关国家、地方及行业标准，主要包括但不局限于： 《建筑幕墙》GB/T 21086-2007 《金属与石材幕墙工程技术规范》JGJ 133-2001 《建筑结构可靠度设计统一标准》GB 50068-2001 《民用建筑设计通则》GB 50352-2005 《建筑设计防火规范》GB 50016-2006 《高层民用建筑设计防火规范》GB 50045-95（2005 年版） 《建筑物防雷设计规范》GB 50057-94（2000 年版） 《建筑结构可靠度设计统一标准》GB 50068-2001 《建筑结构荷载规范》GB 50009-2001(2006 年版) 《建筑抗震设计规范》GB 50011-2001 《混凝土结构设计规范》GB 50010-2002 《钢结构设计规范》GB 50017-2003 《冷弯薄壁型钢结构技术规范》GB 50018-2002 《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000 《建筑幕墙抗震性能振动台试验方法》GB/T 18575-2001 《高耐候结构钢》GB/T 4171-2000 《焊接结构用耐候钢》GB/T 4172-2000 《不锈钢和耐热钢牌号及化学成分》GB/T 20878-2007 《紧固件机械性能《紧固件机械性能《紧固件机械性能《紧固件机械性能《紧固件机械性能螺栓、螺钉和螺柱》GB 3098.1-2000 螺母粗牙螺纹》GB 3098.2-2000 螺母细牙螺纹》GB 3098.4-2000 自攻螺钉》GB 3098.5-2000 不锈钢螺栓、螺钉、螺柱》GB 3098.6-2000 《紧固件机械性能不锈钢螺母》GB 3098.15-2000 《螺纹紧固件应力截面积和承载面积》GB/T 16823.1-1997 《混凝土结构后锚固技术规程》JGJ145-2004 《混凝土用膨胀型、扩孔型锚栓》JG160-2004 《混凝土接缝用密封胶》JC/T 881-2001 《干挂饰面石材及其金属挂件》JC 830.1,830.2-2005 《石材用建筑密封胶》JC/T 883-2001 《天然花岗石建筑板材》GB/T 18601-2009 3、材料要求 3.1 石材
干挂石材幕墙工程存在着质量问题及安全隐患及质量控制 摘要:干挂石材幕墙工程存在着质量问题及安全隐患。本文主要是从原材料、设计阶段及施工阶段对其质量的控制加以论述。 关键词:石材;幕墙;干挂 1、前言 目前干挂石材幕墙正从小规模到大规模，从底层建筑向高层建筑发展。随着石材加工精度、设计方案、安装用材及施工技术等不同程度的提高，干挂石材幕墙在建筑工程中的应用得到了迅速发展。但是，由于施工单位管理混乱，操作人员素质参差不齐、选材不合理、监理人员技术素质低等现象时有发生，使干挂石材幕墙工程存在着质量问题及安全隐患。 2、加强干挂石材幕墙工程原材料的质量控制 2.1 石材 由于石材为天然产物，同一产地其颜色也不尽相同，为保证尽可能少的出现色差、色斑、色线等天然弊病，应提前对石材荒料产地进行考察，确保从同一矿口供应荒料，只有这样才能避免出现严重的石材色差;石材到达现场后应对其加工精度(如几何尺寸、表面光泽度、表面平整度、导角、开槽等)进行重点检查，若出现超差应坚决做退场处理。 2.2 螺旋 对于没有预留埋件的建筑物，通常作法是在混凝土墙上使用螺旋对钢板进行固定，这就要求螺旋的抗拉、抗剪强度必须达到设计值。螺旋尽可能采用高品质产品。强度测试可直接在现场使用拉拔仪进行，同时供货厂家必须提供实验室测试报告。2.3 龙骨 主、副龙骨通常采用槽钢和角钢，其质量检查除必须的外观检查、合格证、试验报告外，还应重点检查镀锌层的质量，先观察镀锌层的光泽度和均匀性，基本符合要求后进行现场抽样，送实验室检测，合格后方可在工程中使用。另外，考虑到耐久、腐蚀等原因，应该进行热镀锌，尽量避免电镀锌。还有，在进行主副龙骨焊接时，应同时将其与原主体结构预留的避雷点焊接，保证建筑物的防雷要求。 2.4 挂件 应该使用不锈钢挂件，必须检查合格证和试验报告，现场可使用吸铁石进行检查。 2.5 结构胶、密封胶
1施工准备 1）材料、半成品要求 按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结 构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。 与石材饰面施工相关联的隐蔽工程已经验收。 2）主要工机具 主要工机具见下表 要工机具一览表 2施工工艺 1 工艺流程 石材验收一一测量放线一一安装钢构件一一底层石材安装一一上层石材安 装（整体安装完毕）一一密封填缝一一清理一一验收 2 操作工艺 1 ）石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、 型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm x 10cm 通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。 2）石材表面处理：用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用
（七）外墙外保温技术控制措施 本工程檐高39.7m ,外墙均采用胶粉聚苯颗粒保温材料，施工中应严格按照北京市地方标准《外墙外保温施工技术规程》及操作工艺进行施工，保证外墙保温层的施工质量。 具体操作如下： 1. 工艺流程 基层墙体处理→墙体基层涂刷专用界面砂浆→用保温浆料作灰饼、作冲筋、作口→每层加钉L 型金属分层条用射钉枪固定在混凝土上→墙面上每隔50 钉一个 带孔钢钉穿镀锌钢丝→每遍抹保温浆料20→距保温层表面20处用镀锌钢丝将六角钢丝网绑牢压入保温浆料表面→抹20 厚聚苯颗粒保温浆料找平→晾置干燥→平整度、垂直度验收→划分格线、开分格槽、门、窗口滴水槽→抹抗裂砂浆→铺压网格布→抹第二遍抗压砂浆→抗裂砂浆层验收→刮柔性腻子→保温施工整体验收 2. 施工要点 (1) 基层墙面处理 墙面应清理干净，无油渍、浮沉等。墙表面≧10 凸起物应提前铲平。 (2) 墙体基层涂界面砂浆。 1) 界面砂浆的配置 42.5 号水泥：中砂：界面剂按1：1：1 重量比，搅拌均匀成浆状。 2) 界面砂浆用笤帚涂刷于墙体表面，涂刷要均匀一致。 (3) 吊垂直，套方，找规矩、弹厚度控制线，拉垂直、水平通线，套方、作口，按厚度线用胶粉聚苯颗粒保温浆料做标准厚度灰饼、冲筋。 (4) L 型金属分层条施工：在每个楼层处加30×40×0.7 的水平通长镀锌轻 型角钢，角钢用射钉（间距50）固定在墙体上。 (5) 固定钢丝网用射钉施工：在基层墙面上每间隔50 钉直径5 带尾孔射钉一支，用双股22 号镀锌钢丝与尾孔绑紧，预留长度大于100 (6) 胶粉聚苯颗粒保温浆料的施工 1) 胶粉聚苯颗粒保温浆料的配制 (a) 先将34-36 的水倒入砂浆搅拌机内，然后倒入一袋25 胶粉搅拌3 , 搅拌均匀后倒出。 (b) 该材料应随拌随用，并在4h 内用完。 2) 抹胶粉聚苯颗粒保温材料应分层施工，每层浆料厚度为20 ，两层浆料施工间隔24h 以上。 3) 距保温表层20 处增加一层六角钢丝网，钢丝网与预埋射钉上的镀锌钢丝绑牢，钢丝网搭接宽度大于50. 4) 最后一遍保温浆料的厚度宜为10 左右，并用大杠搓平，垂直度和平整度满足标准要求。 5) 保温层施工完成后，应待其固化干燥，用手掌按不动表面后方可进行抗裂保护层施工。 (7) 分格线条的施工 1) 根据建筑物立面情况，分格缝宜分层设置分块面积单边长度不大于15m。 2) 按要求在胶粉聚苯颗粒保温浆料层上弹出分格线和滴水线槽的位置。 3) 用壁纸刀沿弹好的分格线开出设定的凹槽。
￥ 1 施工准备 \ 1) 材料、半成品要求 按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。 与石材饰面施工相关联的隐蔽工程已经验收。 2)主要工机具 主要工机具见下表 # 2 施工工艺 1 工艺流程 石材验收——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收
2 操作工艺 1 ) 石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、 型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm×10cm 通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。 2) 石材表面处理：用石材护理剂进行石材六面体防护处理，此工序必须在 无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用（根据实际情况选择是否需要本项，本项的程序也可根据实际情况安排在石材干挂完成后施工）。 3)测量放线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个 面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ～φ的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。 【 4) 底层石材安装：把侧面的连接铁件安好，便可把底层面板靠角上的一 块就位。方法是用夹具暂固定，先将石材侧孔抹胶，调整铁件，安装固定挂件，调整面板固定。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，直至面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，误差要匀开。并用嵌固胶将锚固件填堵固定。 5) 调整固定：面板暂固定后，调整水平度，如板面上口不平，可在板底 的一端下口的连接平钢板上垫一相应的双股铜丝垫，若铜丝粗，可用小锤砸扁，若高，可把另一端下口用以上方法垫一下。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。 6) 贴防污条、嵌缝：沿面板边缘贴防污条，应选用4cm左右的纸带型不干 胶带，边沿要贴齐、贴严，在大理石板间的缝隙处嵌弹性泡沫填充（棒）条，填充（棒）条嵌好后离装修面5mm，最后在填充（棒）条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。 7)清理大理石、花岗石表面，刷罩面剂：把大理石、花岗石表面的防污条掀 掉，用棉丝将石板擦净，若有胶或其他粘结牢固的杂物，可用开刀轻轻铲除，用棉丝蘸丙酮擦至干净。 3、质量要求及验收相关规范：

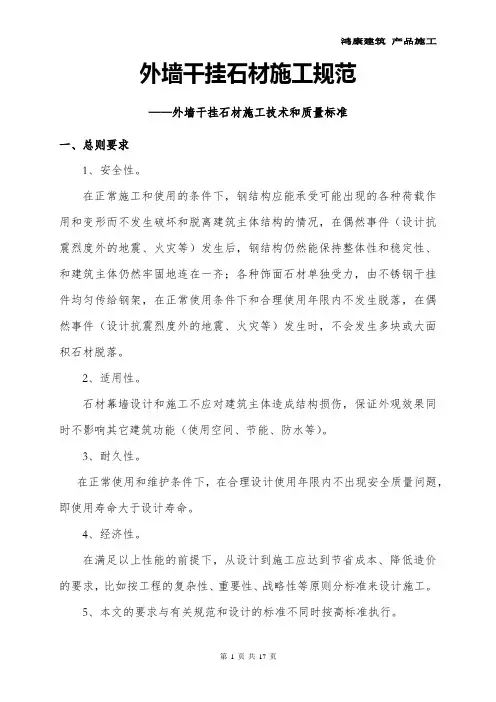

HK 外墙干挂石材施工规范——外墙干挂石材施工技术和质量标准
一、总则要求 1、安全性。 在正常施工和使用的条件下，钢结构应能承受可能出现的各种荷载作用和变形而不发生破坏和脱离建筑主体结构的情况，在偶然事件（设计抗震烈度外的地震、火灾等）发生后，钢结构仍然能保持整体性和稳定性、和建筑主体仍然牢固地连在一齐；各种饰面石材单独受力，由不锈钢干挂件均匀传给钢架，在正常使用条件下和合理使用年限内不发生脱落，在偶然事件（设计抗震烈度外的地震、火灾等）发生时，不会发生多块或大面积石材脱落。 2、适用性。 石材幕墙设计和施工不应对建筑主体造成结构损伤，保证外观效果同时不影响其它建筑功能（使用空间、节能、防水等）。 3、耐久性。 在正常使用和维护条件下，在合理设计使用年限内不出现安全质量问题，即使用寿命大于设计寿命。
4、经济性。 在满足以上性能的前提下，从设计到施工应达到节省成本、降低造价的要求，比如按工程的复杂性、重要性、战略性等原则分标准来设计施工。 5、本文的要求与有关规范和设计的标准不同时按高标准执行。 二、预埋件（后置埋件）的制作、安装要求 1、锚板宜采用Q235级钢，热镀防腐时镀锌厚度不少于90μm（企业标准）；锚栓可采用膨胀锚栓或化学锚栓，每块锚板不小于2个锚栓固定，局部增加的锚固角码不少于1个锚栓。 2、锚板制作允许偏差：边长±5mm；锚孔（椭圆形）中心线偏差，长度方向±2.5mm，宽度方向±1mm，锚孔宽度±1mm，长度方向±5mm；锚板厚度-0.5mm。 3、锚板和锚栓的类型、规格、数量、位置、有关五金配件（弹簧圈、垫圈）和有效锚固深度必须符合设计（设计说明和设计图纸）和有关标准规定，锚板和锚栓应用螺栓连接，不宜焊接和结构胶粘结。 4、埋设后置埋件的结构基体必须满足设计强度，要求设在砼结构梁柱上，不得设置在加气砖、空心砖等非承重类砌体上，如果强度不能达到设计要求，应报设计单位修改锚固参数。 5、埋设后置埋件的基体表面应坚实、平整，不应有起砂、起皮、蜂窝、空鼓和孔洞等影响与锚板有效接触面积（影响承载力）的缺陷。如有以上现象，可将表面松动层凿掉，打毛、清水湿润表面，再用1：2水泥砂浆抹平，干硬后再埋设后置埋件。（注：大、中孔洞要有专项补强方案） 6、锚栓不得布置在混凝土保护层中和非承重类砌体上，锚固深度不得
干挂石材施工技术规范 篇一:干挂石材施工工艺及验收标准 干挂石材施工工艺及验收标准 1施工准备 1.1材料、半成品要求 1.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 1.1.2膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。 焊缝焊接:设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。 1.1.3嵌缝胶:采用进口或国产的中性硅酮耐候密封胶，产 1 品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。 1.1.4对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。 1.2.5与石材饰面施工相关联的隐蔽工程已经验收。 2施工工艺 2.1 工艺流程 石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装(整体安装完毕)——密封填缝——清理——验收
2.2操作工艺 2.2.1石材验收:材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75?立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。 2.2.2搭设脚手架:采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于 500mm，短横杆距墙面净距不小于 2 300mm，架体与主体结构连接锚固牢固，架子上下满铺跳板，外侧设置安全防护网。 2.2.3石材表面处理:用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用(根据实际情况选择是否需要本项，本项的程序也可根据实际情况安排在石材干挂完成后施工)。 2.2.4石材打孔:根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为25mm左右，孔径为8,10mm。 2.2.5测量放线:按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ1.0,φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8,10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。 3 2.2.6支底层饰面板托架:把预先加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证石材上下面处在同一水平面上(根据实际情况选择是否需要本项)。
干挂石材施工工艺及验收标准 1 施工准备 材料、半成品要求 按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。 焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。 嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。 与石材饰面施工相关联的隐蔽工程已经验收。 2 施工工艺 工艺流程 石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收操作工艺 石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。 搭设脚手架：采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于500mm，短横杆距墙面净距不小于300mm，架体与主体结构连接锚固牢固，架子上下满铺跳板，外侧设置安全防护网。 石材表面处理：用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用（根据实际情况选择是否需要本项，本项的程序也可根据实际情况安排在石材干挂完成后施工）。 石材打孔：根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为25mm左右，孔径为8～10mm。 测量放线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ～φ的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。 支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺
外墙干挂石材幕墙的施工工艺 外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰面石材通过托、吊、销、栓的方法固定在建筑物外表面。合理的挂件设计与严格的施工工艺是保证外饰石材安全美观的关键。干挂施工以预制组装的方式取代了传统的湿作业施工，其优越性主要体现在： a.可避免表面污染、变色“反碱”，使石板保持色彩光泽。 b.可避免湿作业，少受气候变化影响，节约冬施、雨施费用。 c.可避免石材脱落，减少维修费用。 d.连续作业，可提高施工速度。 e.减轻了构筑物自重并预留保温空间。 1.主要工序的施工方法 （1）结构偏差实测 实测结构的偏差，对结构的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员进行二次设计。 （2）施工图二次设计 接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见，确定具体做法，扫清施工的图纸障碍。进行施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。 （3）放线 外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。 放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。每个大
角下吊垂线，给出大角垂直控制线。放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。 （4）连接件焊接与龙骨安装 连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四面围焊。焊接完成，按规定除去药皮并进行焊缝隐检，合格后刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。 假柱、挑檐等部位由于结构填充空心砌块围护墙或石材面距结构面的空隙过大，为满足建筑设计的外立面效果，需在硅结构外侧附加型钢龙骨。型钢龙骨通过角钢连接件与结构预埋件焊接，焊缝要求及检验、防腐做法同上。次龙骨与挂件的连接采用不锈钢螺栓，次龙骨根据螺栓位置开长孔，与舌板相互配合实现位置的调整。钢龙骨的安装位置必须符合挂板要求。 （5）挂件安装 待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件进行连接。不锈钢销钉位置,T型不锈钢挂件位置通过挂件螺栓孔的自由度调整，板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检合格后方可进行下道工序。 （6）肺面板安装 根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板面原则上大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn，孔深16mm，孔中距板材外表面：磨光板为12.5mm，烧毛板为12. 5mm。板材安装必须跟线，按规格按层找平、找方、找垂直。 挂板时缝宽按二次设计图要求进行调整，先试挂，每块板用靠尺找平后再正式挂板，安装T型挂件前应将结构胶灌入槽内。宽缝板处，不锈钢挂件与下方已安装完石材上口之间用高分子聚合物垫实。 2.关键工序的质量要求与技术措施 （1）连接件的焊接
墙面干挂石材 A、作业条件 1、结构经检查和验收，隐检、预检手续已办理，水电、通风、设备安装施工完毕。 2、石板按设计图纸的规格、品种、质量标准、物理力学性能、数量备料，并进行表面 处理工作。 3、外门窗已安装完毕，经检验符合规定的质量标准。 4、已备好不锈钢锚固件、嵌固胶、密封胶、胶枪、泡沫塑料条及手持电动工具等。 5、对施工操作者进行技术交底，应强调技术措施、质量标准和成品保护。 6、先做样板，经质检部门自检，报业主和设计鉴定合格后，方可组织人员进行大面积 施工。 B、施工工艺 1、验收石材：验收石材要专人负责管理，要按设计要求认真检查石材规格、型号是否 正确，与料单是否相符，如发现颜色明显不一致的要单独码放，以便退还厂家。 2、搭设脚手架：采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于500mm， 短横杆距墙面净距不小于300mm，架体与主体结构连接锚固牢固，架子上下满铺 跳板，外侧设置安全防护网。 3、测量放线：先将要干挂石材的墙面、柱面、门窗套用特制大线坠或经纬仪从上至下 找出垂直。同时应该考虑石材厚度及石材内皮距结构表面的间距，一般以60～80mm 为宜。根据石材的高度用水准仪测定水平线并标注在墙上，一般板缝为6～10mm。 弹线要从外墙饰面中心向两侧及上下分格，误差要匀开。 4、钻孔开槽：安装石板前先测量准确位置，然后再进行钻孔开槽，对于钢筋混凝土或 砖墙面，先在石板的两端距孔中心80～100mm处开槽钻孔，孔深20～25mm，然后在墙面相对于石板开槽钻孔的位置钻直径8～10mm 的孔，将不锈钢膨胀螺栓一端插入孔中固定，另一端挂好锚固件。对于钢筋混凝土柱梁，由于构件配筋率高，钢筋面积较大，在有些部位很难钻孔开槽，在测量弹线时，应该先在柱或墙面上躲开钢筋位置，准确标出钻孔位置，待钻孔及固定好膨胀螺栓锚固件后，再在石板的相应位置钻孔开槽。 5、底层石板安装：安装底层石板，应根据固定墙面上的不锈钢锚固件位置进行安装， 具体操作是将石板孔槽和锚固件固定销对位安装好，利用锚固件的长方形螺栓孔，调节石板的平整，及方尺找阴阳角方正，拉通线找石板上口平直，然后用锚固件将石板固定牢固，将用嵌固胶将锚固件填堵固定。 6、上行石板安装：先往下一行石板的插销孔内注入嵌固胶，擦净残余胶液后，将上行 石板按照安装底石板的操作方法就位。检查安装质量，符合设计及规范要求后进行固定。对于檐口等石板上边不易固定的部位，可用同样方法对石板的两侧进行固定。 7、密封填缝：待石板挂贴完毕，进行表面清洁和清除缝隙中的灰尘，先用直径8～10mm 的泡沫塑料条填板内侧，留5～6mm 深缝，在缝两侧的石板上，靠缝粘贴10～15mm 宽塑料胶带，以防打胶嵌缝时污染板面，然后用打胶枪填满封胶，若密封胶污染板面，必须立即擦净。最后揭掉胶带，清洁石板表面，打蜡抛光，达到质量标准后，拆除脚手架。 C、施工方法
干挂石材施工工艺及验收标准干挂石材施工工艺及验收标准 1施工准备 1.1材料、半成品要求 1.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 1.1.2膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必 须符合国家现行有关标准的规定。若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB70中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。 焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。
1.1.3嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002 规定。 1.1.4对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。 1.2.5与石材饰面施工相关联的隐蔽工程已经验收 2施工工艺 2.1工艺流程 石材验收一一石材表面处理及开槽一一搭设脚手架一一测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）一一密封填缝一一清理一一验收 2.2操作工艺 2.2.1石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm^ 10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。 2.2.2搭设脚手架：采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于500mm短横杆距墙面净距不小于300mm架体与主体结构连接锚固牢固，架子上下满铺跳板，外侧设置安全防护网。 2.2.3石材表面处理：用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂
干挂石材质量通病的防治措施 1施工工艺 该工程采用了便于施工的插片式干挂法。首先,用高强化学锚栓将埋件安装在主体混凝土墙上。埋件应按尺寸提前加工,并进行镀锌防腐处理。将竖向主龙骨通过连接件固定在埋件上,然后把横向次龙骨连接在竖向龙骨上。横龙骨上应提前打眼加工,以便挂件安装。进行石板安装时,先用螺栓将插片挂件安装在横龙骨上,石板侧面开槽,将槽内注满结构胶的板材插在挂件上。这种干挂工艺是将石材幕墙结构体系悬挂于建筑物主体之外,是弹性连接,使石材幕墙对震动、湿度、冲击和位移有一定的补偿能力,增大了安全性。 2施工中质量通病与防治 外墙干挂石材是用螺栓、焊接等连接方式将荷载通过连接件传递到结构上,如果不严加控制每道工序,极易给工程留下安全质量隐患。为了满足石材幕墙垂直度、平整度要求高的特点,该工程采用了搭设全封闭双排外脚手架的方法。将整个工程分为四个施工阶段,工艺流程如下: 第一阶段: 前期准备→第二阶段: 龙骨安装调试→第三阶段: 石材安装调试→第四阶段: xx打胶清理。 2. 1前期准备阶段 2. 1. 1该阶段的主要工作有测量、放线、定位、埋件及转接件的安装。 2. 1. 2常见的质量通病 1)放线、定位不准确,造成下一步骨架安装偏差超标。2)埋件、转接件安装不牢固,造成整体安全隐患。
2. 1. 3预防措施 1)对主体结构的轴线、标高进行复核,确认无误后用激光垂准仪测放钢线,确定幕墙安装轴线、标高。按幕墙布置设计图进行全面测量放线,在楼层外立面固定悬挂20 kg重锤的50 m钢卷尺,静置后用等高法分别测量,竖直钢线每3层固定一个支点,水平钢线每10 m固定一个支点,由水平仪检测严格控制误差,确保垂直方向偏差不大于10 mm,水平方向偏差不大于4 mm。测量时还要注意天气情况,要求测量控制线时风力不得大于4级,并做好记录。 2)后置埋件、连接件按设计工艺要求,用10 mm厚钢板冷轧成型,再进行镀锌处理,构件加工过程中需加强对焊接、镀锌等关键工艺的监控,后置埋件用高强化学锚栓与主体加固连接,化学锚栓除需具备合格证和试验报告单外,还要进行现场拉拔力试验,合格后方可进行安装。 埋件前后左右偏差不得大于20 mm, 平整度标高偏差也不得大于10 mm。 2. 2骨架安装、调试阶段 2. 2. 1对埋件校核无误后,依据施工图纸分格形式安装工程骨架,即将竖向主、次龙骨固定在后置埋件上,形成钢制框架。 2. 2. 2该阶段主要的质量通病 1)钢制框架的垂直度、平整度超标,将直接影响下一步板材安装的精确度。 2)构件间连接不牢固,留有安全隐患。 2. 2. 3防治措施 1)骨架安装由下向上,先安装竖向龙骨,根据控制线对其进行复核,调整其垂直度、平整度,达到要求后,再进行固定。横向龙骨是分段安装在竖向龙骨上,安装完一层时进行检查、调整、校正后再焊接固定。 为减少骨架各部件因采用焊接连接而产生的变形,应尽可能地采用螺栓连接,待骨架安装校正后,再在各连接部位处设短焊缝以防滑定位。
