电路原理复习题
单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案写在题后的括号内。（共10小题，总共 30 分）
1题2图所示电路的I 和U 分别为I = A ；U = V 。
A. -2；3
B.2；-3
C. 1；3
D. 2；3
2. 图示电路中a 、b 端的等效电阻R ab 为 。
A. 100Ω
B. 50Ω
C. 150Ω
D. 200Ω 3 电路如图所示，其中I = A 。
A. 6
B. 1
C. 2
D. 4
、
4 电路电压与电流参考方向如题1图所示，已知U <0，I >0，则电压与电流的实际方向为
A. a 点为高电位，电流由a 至b
B. a 点为高电位，电流由b 至a
C. b 点为高电位，电流由a 至b
D. b 点为高电位，电流由b 至a
题1图
5. 如图所示，u 、i 的参考方向 ，则ui 的乘积表示 功率。
A. 关联，吸收
B. 关联，发出
C. 非关联，吸收
D. 非关联，发出
答（ ）
题1图
6. 在如图所示电路中，电流I 的数值应该为
A. -2A
B. -1A
C. 1A
D. 2A
答（ ）
a b
题2图3. 如图所示直流电路中电流I 等于
A. I U U R =
-S 12 B. I U R =-11 C. I U U R U R =--S 1211 D. I U R U
R =-S 211
答
（ ）
7 电路如图所示，其中I = A 。
A. -6A
B. -5A
C. 6A
D. 5A
答
（ ）
题3图 题4图
8. 由图（a ）得其诺顿等效电路（b ），其中，I = ，R = 。
A.8 A ，2.5Ω
B. 4 A ，5Ω
C. 8 A ，5Ω
D. 4 A ，2.5 Ω
答（ ）
+ U 1 -
R
5
Ω
（a）（b）
题5图
9. 图6电路中，R L可变，R L获得最大功率条件为R L= ，此时P max= 。
A. 9Ω1W
B. 2Ω 4.5W
C. 9Ω 4.5W
D. 2Ω 2.5W
）
题6图题8图
10 对于电感元件而言，在u,i关联参考方向下，其正确的伏安关系（V AR）应是。
A.
()
()L
L
di t
u t L
dt
= B.
()
1
()L
L
du t
i t
L dt
=?
C.
1
()()
t
L L
u t i d
L
ττ
-∞
=? D. ()
()L
L
du t
i t
dt
=
答（）
11. 图示电路的时间常数为。
A. 0.5 s
B. 1 s
C. 1.5 s
D. 4/3 s
答（）12. 已知00
()10cos(10060) ,()2cos(10040)
u t t V i t t A
=+=+，则电压、电流的有效值及电压超前电流的相位为
A. 10 V，2A，-20
B. 2
5V，2 A，20
C. 10 V，2A，-20
D. 2
5V，2A，20
答（）13. 题图11所示一段支路由R、L、C三个元件组成，由图可知，支路两端的阻抗Z为。
A. -j Ω
B. 1Ω
C. 1+j Ω
D. 1-j Ω
答（ ）
060)-A ，则其有效值I= ，频率f = ，初相位
?= 。
A. 5A ，100H Z
，-600 B. 10A ，50H Z ，600 C. 7.07A
，100H Z ，300 D. 5A ，100H Z ，-600
题4图
15. 图示电路中，结点 个，支路 个，独立结点 个，独立回路
个。
A. 5，9，4，5
B. 5，9，4，6
C. 6，10，4，6
D. 6，10，4，5
题6图 题7图
16. 图示电路的时间常数为
A. 0.5 s
B. 1.5 s
C. 1 s
D. 4/3 s
17. 已知0()10cos(10060) u t t =-V ，0
()5sin(20040) i t t =+A ，则u 对于i 的相位差为 。
A. -10°
B. 10°
C. -20°
D. 不能确定
18. 一个交流RC 串联电路，已知U R =3V ，U C =4V ，则总电压等于 V 。
A. 3.5
B. 1
C. 5
D. 7
19 如图所示电路中，运算放大器视为理想元件，可求转移阻抗U/Is=__
1) R1+R1R3/R2, 2) R1R3/R2 3) R1+R2+R3 4) R1+R1R2/R3
20.图示单口网络的端口电压u (t )=2cos t V ，则电压u C 等于( )
1) V )90cos(2 +t 2) V )90cos(4 +t 3) V )90cos(2 -t 4) V )90cos(4 -t
21.图示正弦电流电路中，已知电流有效值I R =3A,I L =1A 。求I C 等于( ) 1) 1A ， 2) 2 A ， 3) 3 A ， 4) 5 A 。
A 卷 一、 填空：要求有计算过程。(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。(4分) 2、图2所示电路中电流I 为 。 3、图3所示电路中电流U 为 。 二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。 图4 图5 图6 三、 求图5所示电路中的电压U ab 。(10分) 四、 含理想变压器电路如图6，V U S 00100∠=? ，求负载R 上电压有效值U 。(10分) 五、求图7中各二端网络的等效电阻。(15分) 图7 六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。(10分) 七、(10分) 电路如图9所示。已知：U=8V ，Z 1=1-j0.5Ω，Z 2=1+j1Ω， Z 3=3-j1Ω。 (1) 求输入阻抗Zi ； (2) 求? 1I 。 图8 图9 A 卷答案

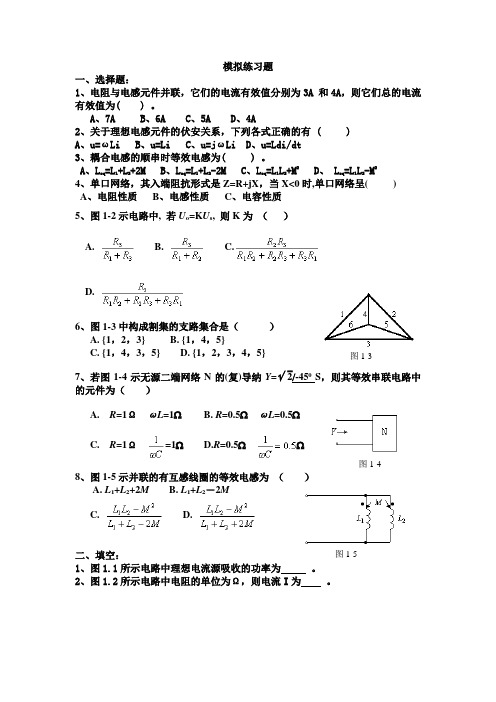

一、填空：(每题5分，共15分) 1、-60W 2、－1.5A 3、115V 二、选择题：(每种方法10分，共计30分。要求有计算过程。) I=6A 三、U ab=60V (10分) 四、U=8.01V(10分) 五、(a)36Ω；(b)12Ω；(c)－6Ω。(每题5分，共15分) 六、用三要素法求K闭合后的u c(t)。(共10分) 解：uc(0+)=5V (2分) uc(∞)=10V (2分) τ=RC=10s (2分) uc(t)=10-5e-0.1t V (4分) 七、(共10分) 解：(1)Zi=2Ω(5分) (2) I1=4∠0A (5分) B卷 一、选择题(单选)：(20分) 1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。 A、7A B、6A C、5A D、4A 2、关于理想电感元件的伏安关系，下列各式正确的有( )
第一章电路基本概念和电路定律1.1 选择题 1——5CBBBA 6——10DACDC 11——15BCACA 16——20AAABA 21——25DBCCD 26——30DDDAC 1.2 填空题 1. 小 2．短开 3. 开短 4. KCL 电流KVL 电压 5. u=Ri 6. u=-Ri 7. 电流电压 8. 电压电流电流电压 9. 电源含有控制量 10. U=-I-25 11. u= us+R(i+is) 12. u= -us+R(-i+is) 13.0 Us/R 14. Us 0
15. [R/(R+Rs)]/Us Us/R+Rs 16.1V 17.7 Q 18.1 Q 19.4V 20.-0.5A 21.4A 22.-5A 23.8V 24.19V 25.4A 26.5V 27. -5V 28.4V -8V 29. x 0 TO 30. U+=U- I+=I-=0 第二章电阻电路的等效变换2.1 选择题 1 ——5BABCC 6——1 0BADCB 11——15CDACB 16——20DAACC 21——25DBBAD
26——30CBDBC 2.2 填空题 1.12 2.16 3.3 4 4.8 2 5.2.4 6. 越大 7. 越小 8.54 9.72 10.24 11.80 12.7 13.4 14.24 15.2 16.10 17. Us=10V 电压源
18. Is=5A 电流源 19. Us=8V 电压源 20. Is=4A 电流源 21.3 22.18 23.30 24. 变小 25.15 26.3 27. -6 28. 串并联Y- △等效 29. Us=10V 电压源 30. Is=5A 电流源 第三章电阻电路的分析方法3.1 选择题 1——5BCCBC 6——10DAABA 11——15BBDCA 16——20BBCDC 21——25CDADC 26——30CBBAD 3.2 填空题 1.KCL KVL 伏安
