沉降观测点的具体做法
1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。
2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。
3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。
4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。
5、在观测过程中，做到步步有校核。①前后视距≤30 m，前后视距差≤1.0m，②沉降观测点相对于后视点的高差容差应≤1.0mm，
6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

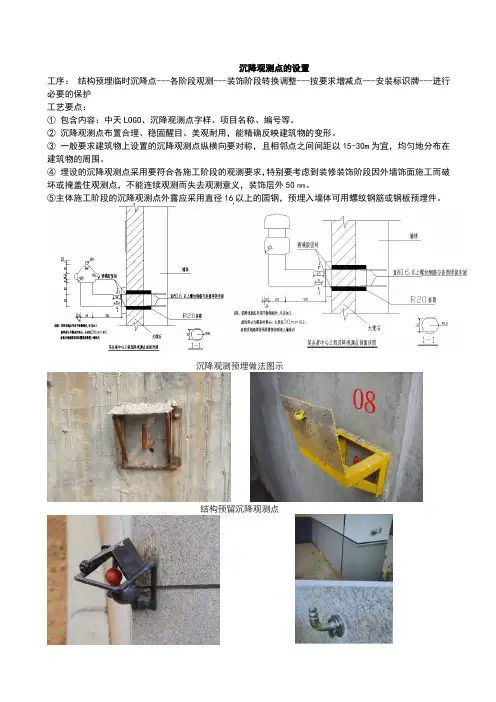

7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。(1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。(2)沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误，方
五一长假除了旅游还能做什么？
辅导补习美容养颜家庭家务加班须知
可记录，不得任意更改。当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位，13、如中途停工时间较长，应在停工时和复工时进行观测。筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。15、精度要求沉降观测的精度应根据建筑物的性质而定。1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±2.0 ×n 的开方mm（n测站数）。2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±1.0×n 的开方mm（n为测站数）。16、工作要求沉降观测是一项长期、连续的工作，为了保证观测成果的正确性，应尽可能做到四定，即固定观测人员，使用固定的水准仪和水准尺，使用固定的水准基点，按固定的实测路线和测站进行。
17、沉降观测的成果整理（1）整理原始记录每次观测结束后，应检查记录的数据和计算是否正确，精度是否合格，然后，调整高差闭合差，推算出各沉降观测点的高程，并填入“沉降观测表”中。（2）计算沉降量计算内容和方法如下：1）计算各沉降观测点的本次沉降量：沉降观测点的本次沉降量=本次观测所得的高程－上次观测所得的高程2）计算累积沉降量：累积沉降量=本次沉降量+上次累积沉降量将计算出
的沉降观测点本次沉降量、累积沉降量和观测日期、荷载情况等记入“沉降观测表”
中。18、绘制沉降曲线为沉降曲线图，沉降曲线分为两部分，即时间与沉降量关系曲线和时间与荷载关系曲线。1）绘制时间与沉降量关系曲线首先，以沉降量s为纵轴，以时间t为横轴，组成直角坐标系。然后，以每次累积沉降量为纵坐标，以每次观测日期为横坐标，标出沉降观测点的位置。最后，用曲线将标出的各点连接起来，并在曲线的一端注明沉降观测点号码，这样就绘制出了时间与沉降量关系曲线。2）绘制时间与荷载关系曲线首先，以荷载为纵轴，以时间为横轴，组成直角坐标系。再根据每次观测时间和相应的荷载标出各点，将各点连接起来，即可绘制出时间与荷载关系曲线。赞同
1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。所用仪器、设备要稳定。观测人员要稳定。观测时的环境条件基本上要一致。观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30m，前后视距差≤。
②沉降观测点相对于后视点的高差容差应≤。 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。 11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。 （1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点

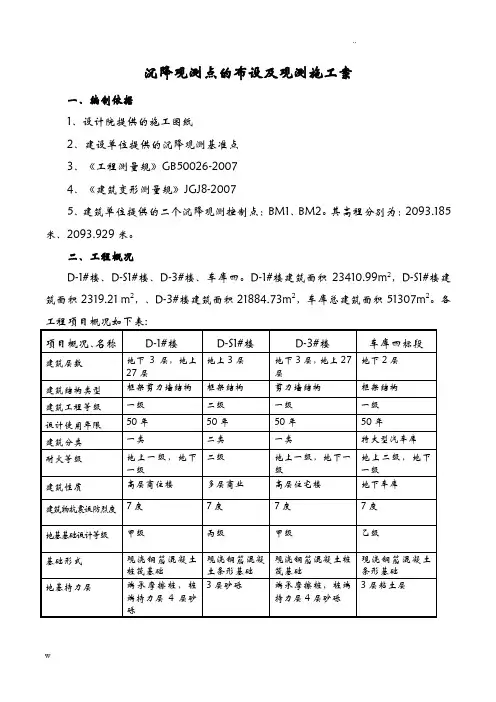

沉降观测点的布设及观测施工方案 一、编制依据 1、设计院提供的施工图纸 2、建设单位提供的沉降观测基准点 3、《工程测量规范》GB50026-2007 4、《建筑变形测量规范》JGJ8-2007 5、建筑单位提供的二个沉降观测控制点：BM1、BM2。其高程分别为：2093.185米、2093.929米。 二、工程概况 D-1#楼、D-S1#楼、D-3#楼、车库四。D-1#楼建筑面积23410.99m2，D-S1#楼建筑面积2319.21 m2，、D-3#楼建筑面积21884.73m2，车库总建筑面积51307m2。各工程项目概况如下表: 项目概况、名称D-1#楼D-S1#楼D-3#楼车库四标段 建筑层数地下3层，地上 27层地上3层地下3层，地上27 层 地下2层 建筑结构类型框架剪力墙结构框架结构剪力墙结构框架结构 建筑工程等级一级二级一级一级 设计使用年限50年50年50年50年 建筑分类一类二类一类特大型汽车库 耐火等级地上一级，地下一 级二级地上一级，地下一 级 地上二级，地下 一级 建筑性质高层商住楼多层商业高层住宅楼地下车库建筑物抗震设防烈度7度7度7度7度 地基基础设计等级甲级丙级甲级乙级 基础形式现浇钢筋混凝土 桩筏基础现浇钢筋混凝 土条形基础 现浇钢筋混凝土桩 筏基础 现浇钢筋混凝土 条形基础 地基持力层端承摩擦桩，桩端 持力层4层砂砾3层砂砾端承摩擦桩，桩端 持力层4层砂砾 3层粘土层
三、人员及仪器的配备 1、测量人员配备 为了满足本工程测量全面、有序的开展，将投入以下测量人员，组成本工程施工 测量组。 序号姓名学历施工年限职务近期施工工程 1 大专11年组长 2 大专3年测量员 3 大专4年测量员 由工程项目技术负责人负责现场测量工作的监督实施。 2、测量仪器配备 根据本工程特点和沉降观测精度要求，平面控制盒建筑物的定位采用全站仪，轴线投设用经纬仪，高程测量用水准仪，本工程拟投入测量仪器如下表： 仪器名称型号数量是否检定用途 经纬仪TDJ6E 1 已检定，证书编号：14121103 角度测量水准仪AT0-32 1 已检定，证书编号：14122502 沉降观测 注明：仪器必须在检定证书规定的有效日期内使用。 四、观测点的设置 1、制作方法 沉降观测点大样见下图：
建筑物沉降观测规范 首先我们先了解建筑物沉降观测的相关内容： 沉降观测即根据建筑物设置的观测点与固定（永久性水准点）的测点进行观测，测其沉降程度用数据表达，凡三层以上建筑、构筑物设计要求设置观测点，人工、土地基（砂基础）等，均应设置沉陷观测，施工中应按期或按层进度进行观测和记录直至竣工。随着工业与民用建筑业的发展，各种复杂而大型的工程建筑物日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中，应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息，为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。 建筑物沉降观测规范对于沉降的基本要求： 5.1.1各类沉降观测的等级和精度要求，应视工程的规模、性质及沉降量的大小及速度进行设计而确定。同一测区或同一建筑物随着沉降量
和速度的变化，可以采用不同的观测精度。 5.1.2布置和埋设沉降观测点（变形点）时，应考虑观测方便、易于保存、稳固和美观。 5.1.3沉降观测宜采用几何水准测量方法，也可采用静力水准测量方法。 5.1.4观测记录和成果应清晰完整、准确无误，并符合本规程9.1节的规定。每一周期观测完后，可提供周期或阶段性成果。整个工程结束后，应提供综合性成果资料。 5.1.5对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工开始，以获取基础和主体荷载的全部沉降量（该建筑的总沉降量）。 5.5建筑物沉降观测 5.5.1建筑物沉降观测应测定建筑物及地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。 5.5.2沉降观测点的布设应能全面反映建筑物及地基变形特征，并顾及地质情况及建筑结构特点。点位宜选设在下列位置： 1建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。 2高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。 3建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。 4宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。
沉降观测的具体做法 1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30m，前后视距差≤1.0m， ②沉降观测点相对于后视点的高差容差应≤1.0mm， 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。 11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。 (1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。 (2)沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误，方可记录，不得任意更改。当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。 12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位， 13、如中途停工时间较长，应在停工时和复工时进行观测。 筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。 14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。 15、精度要求沉降观测的精度应根据建筑物的性质而定。 1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±2.0×n的开方mm（n测站数）。 2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±1.0×n的开方mm（n为测站数）。
建（构）筑物沉降观测点的设置与观测要点 沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。 一、相关规范及规范性文件要求 经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008年5月1日起实施。其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文，必须严格执行。《建筑变形测量规范》（JGJ8-2007）为行业标准，自2008年3月1日起实施。其中，第3.0.1、3.0.11条为强制性条文，必须严格执行。原《工程测量规范》 （GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。 此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于2006年6月1日起实施，是目前省内建筑物沉降观测参考的主要规范依据。 2008年4月，昆山市建筑业协会制定《关于对创优工程进行现浇楼板厚度、钢筋保护层厚度检测和建筑物沉降观测的通知》（昆建协字（2008）第11号），对本地区创优工程沉降观测的观测点布设、观测周期及时间等要求进行明确，进一步规范了本地区创优工程的沉降观测。 二、沉降观测的对象 根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要求，下列建筑物在施工及使用期间需进行沉降观测： A、地基基础设计等级为甲级的建筑物； B、复合地基或软弱地基上的设计等级为乙级的建筑物； C、加层、扩建建筑物； D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物； E、需要积累建筑经验或进行设计反分析的工程； F、创优工程。 在此需要明确的概念是地基基础设计等级。《建筑地基基础设计规范》（GB50007-2002） 就不需要沉降观测（创优工程除外）。
目录 一、工程建设概况 1、建筑设计概况 2、结构设计概况 二、编制依据 三、沉降观测的基本要求 1、仪器设备、人员素质的要求 2、观测时间的要求 3、观测点的要求 4、沉降观测自始至终要遵循“五定”原则 5、施测要求 6、沉降观测精度的要求 7、沉降观测成果整理及计算要求 四、具体施测程序及步骤 1、建立水准控制网 2、建立固定的观测路线 3、沉降观测 4、平差计算 5、统计表汇总 6、观测中的注意事项 五、沉降观测方案 1、基准点埋设 2、沉降观测点埋设 3、精密水准测量 4、资料整理与提交 六、控制点的布置及施测 七、各控制点的放样 八、施工时的各项限差和质量保证措施
1、限差要求 2、放样工作按下述要求进行 3、细部放样应遵循下列原则 九、沉降观测技术要点 十、位移观测技术要点 十一、测量复核措施及资料的整理 十二、施工测量工作的组织与管理 1、主要仪器的配备情况 2、施工测量管理人员组成 十三、仪器保养和使用制度 十四、测量管理制度 十五、建筑物沉降变形事故应急救援预案 1、事故类型和危害程度分析 2、应急处置基本原则 3、应急处置 4、救援物资的储备 5、恢复 6、注意事项 7、建筑物沉降事故预防
一、工程建设概况 经开区江南水岸公租房一组团工程位于重庆市南岸区长生桥镇乐天村、桃花店村，茶涪路南侧地块。一组团建筑面积约18.5万㎡，投资额约3.33亿元。 1、建筑设计概况 (1)工程总体概况： 经开区江南水岸公租房一组团工程由8栋33层一类高层住宅、裙房以及地下车库组成。 地面主要有：砼防水地面、细石砼地面、防滑地砖地面、玻化砖地面、地砖地面。 楼地面主要有：细石砼楼面、防滑地砖楼面、架空保温楼面、保温楼面、防水楼面、毛坯楼面、耐磨地坪楼面。 内墙主要有：水泥砂浆抹灰墙面、涂料墙面、水泥砂浆防水墙面、腻子墙面、瓷砖墙面。 外墙主要有：砼防水外墙、涂料墙面、外墙漆墙面、面砖墙面、干挂
永平花园北区B标段工程 沉 降 观 测 方 案 施工单位;昆山市盛新建筑工程有限公司 永平花园北区B标项目部 目录 一、编制依据 (2) 二、工程概况 (2) 三、控制点的布置及施测 (3) 四、各控制点的放样 (5) 五、施工时的各项限差和质量保证措施 (5) 六、沉降观测 (6) 七、位移观测 (8) 八、测量复核措施及资料的整理 (11) 九、施工测量工作的组织与管理 (11) 一、编制依据
1、《城市测量规范》CJJ8-89 2、《工程测量规范》GB50026-93 3、《建筑工程施工测量规范》 4、《建筑工程资料管理规程》DBJ01-51-2003 二、工程概况 工程名称：永平花园北区B标段7-9#楼、地下车库、1#门卫、物管社区用房工 程 工程地点：昆山市周市镇城北路与白塔路交叉口西南侧 建设单位：昆山蔚洲房产开发有限公司 设计单位：苏州越城建筑设计有限公司 监理单位：昆山市鼎森工程监理咨询有限公司 施工单位：昆山市盛新建筑工程有限公司 勘察单位：昆山华一岩土勘察工程有限公司 工程规模：建筑面积： 结构类型/层次：2/-1+18+1框架、剪力 7#楼：㎡8#楼:㎡9#楼:㎡ 物管社区用房楼:㎡车下车库：㎡。 三、控制点的布置及施测 1、监测项目：建筑物沉降观测，建筑场地沉降观测，建筑物主体倾斜、水平位移、 裂缝观测，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。 2、从场地的实际情况看，场地四周离建筑物在10M以上，故对布设控制点无影响。 3、布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法 投测点时或后视时均在观测范围之内。 4、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。 5、高程控制网的布设要求：
风机基础沉降观测点及基准点标示方案 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
大唐瓜州北大桥第六风电场AB区风机基础沉降观测点及基准点标志、标示方案一、编制目的 为了规范和统一风电场风机基础沉降观测点及基准点的标示，制定此方案。 二、编制依据 1、《工程测量规范》（GB50026-2007） 2、《建筑变形测量规范》（JGJ8-2007） 3、各标段设计图纸 三、设计图纸要求 单台风机共设置4个沉降观测点和3个基准点，沉降观测点和基准点材质为铜头，保护罩为镀锌铁皮盒（厚0.7mm，200*200*50mm）。 四、标志、标示设置方案 1、各施工单位需按照图纸和规范要求设置并施工完成沉降观测点和基准点。 2、按照图纸要求完成保护罩的安装。 3、标示设置方案： 方案一： 1）、在保护罩上设置统一字体和样式的沉降观测及基准点标志标示。 2）、沉降观测点和基准点统一标示为：
沉降观测点（NO：DTB001—01）（B区001号风机），共四个，依次为：沉降观测点（NO：DTB001—02），沉降观测点（NO：DTB001—03），沉降观测点（NO：DTB001—04）。可参考下图。 基准点（NO：DTB001—01）（B区001号风机），共3各，依次为：基准点（NO：DTB001—02），基准点（NO：DTB001—03）。做法同沉降观测。 3）、按照第一台风机设置情况依次类推。沉降观测点（NO：DTB002—01）（B区002号风机）；基准点（NO：DTB002—01）（B区002号风机）。 4）、要求每个风机的沉降观测点和基准点标示顺序必须相同，避免标示顺序混乱。 4、方案二 1）、在沉降观测墩和基准墩地面部分的墩身侧面用红色标志漆统一喷涂标示序号。如：沉降观测点（NO：DTB001—01）（B区001号风机）；基准点（NO：DTB001—01）（B区001号风机）。依次类推设置。可参考下图。 2）要求标示漆颜色醒目，不掉色，标示方向统一朝向风机检修道路侧。 5、方案对比 结合上述两种方案，方案一制作工艺繁琐，且标示不醒目；方案二工艺简单，标示清楚醒目，便于查找。建议采用方案二。 五、标志、标示保护和移交
前言 随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。 特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。 一、沉降观测的基本要求 1、仪器设备、人员素质的要求 根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。在不具备铟合金水准
尺的情况下，使用一般塔尺尽量使用第一段标尺。 人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。2、观测时间的要求 建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测不是得不到原始数据，而是整个观测得不到完整的观测意义。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。3、观测点的要求 为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15--30米为宜，均匀地分布在建筑物的周围。通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。
沉降观测点管理规定 1、目的 为规范中石化武汉分公司油品质量升级炼油改造二期工程沉降观测点的管理，特制定本管理规定。 2、适用范围 本规定适用于中石化武汉分公司油品质量升级炼油改造二期工程中各主项单元中沉降观测点的管理。 3、本规定由中石化武汉分公司油品质量升级炼油改造二期工程施工管理部负责组织实施，质量管理部负责监督。 4、沉降观测点设置范围划分 4.1 设计容积≥1000m3的各类储罐； 4.2 需在现场组对并进行水压试验、且设备充水后总重量大于300吨的立式设备； 4.3设备单体设计重量（不含工艺介质重量）大于200吨的立式设备； 4.4设备转速大于12000 rpm的转动运设备； 4.5 火炬塔架； 4.6 各类水池； 4.7加氢裂化装置新氢压缩机（K6101A/B/C）、循环氢压缩机（K6102）基础； 4.8制氢、干气提浓装置炼厂干气压缩机(K4101)、半产品压缩机(K8201A/B)基础； 4.9加氢处理装置新氢压缩机(K3101A/B)、循环氢压缩机(K3102)基础； 4.10烟囱基础 4.11框架结构（如：机柜间、变电所、控制室等）、排架结构（如：压缩机厂房、泵房等）等房屋建筑。 5、沉降观测点的设置要求 5.1观测点本身应牢固稳定，便于观测和长期保存。 5.2观测点的上部必须突出的半球形状或有明显的突出之处，与基础或墙身保持一定的距离。
5.3建筑物四角或沿外墙每10~15米；沉降缝或伸缩缝的两侧； 5.4厂房或泵房等排架结构构筑物，在两端柱基或每隔2-3根柱基上； 5.5设备基础如烟囱、大型储罐等构筑物基础轴线的对称部位，每一构筑物不得少于4个点，如相关设计规范或施工及验收规范中有明确要求的，按要求数量设置； 5.6水池沉降观测点对称布置不少于4点，圆形水池均布，矩形池布置于长面两端，并高于地面200mm以上；有伸缩缝的水池，伸缩缝两侧应各增加一个观测点，且对称布置。建筑物的观测点，可设置在外墙勒脚处设置燕尾形观测点；5.7建筑物沉降观测点采用钢筋、角钢等制作，如选用钢筋，其为直径20mm，一端弯成90°角，一端制成燕尾形埋入墙内；如选用角钢，外露端焊一铆钉头； 5.8设备基础观测点一般用铆钉或钢筋制作，宜垂直埋设，与基础边缘不得小于50mm，基础二次灌浆后，及时在设备上设置新的观测点； 5.9柱基础沉降观测点设置型式及埋设方法与设备基础相同，当柱子安装后应及时在柱身上设置新的观测点。 6、沉降观测点的测量和记录要求 6.1施工期间，建筑物沉降观测的总次数，不应少于5次，基础砼浇筑前后、框架梁柱每完成一层、砖墙每砌筑一层楼等均应进行观测。 6.2构筑物设备基础砼浇筑前后，设备安装后，设备运转、充水试验不同的上水水位等均应进行观测。 6.3沉降观测尽可能做到固定人员观测和整理成果；固定使用的水准仪及水准尺；使用固定的水准点、按照规定的日期、方法及路线进行观测。 6.4沉降观测选用的仪器，望远镜放大率不得小于24倍，气泡灵敏度不得大于15″/2m。或采用适合四等水准测量的水准仪。 6.5进行沉降观测时，施工影响造成通视困难，应根据选定的临时水准点、设置仪器的位置以及观测线路，绘制沉降观测线路图，以后每次都按固定的路线观测。 6.6每次观测结束后，要检查记录计算是否正确，精度是否合格，并进行误差分
建筑沉降观测技术的应用 摘要： 随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。 关键词：沉降观测
前言 随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。 现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。 根据本人在高层建筑施工过程中沉降观测的应用，在此对高层建筑施工过程中沉降观测工作浅谈管窥之见。
一、沉降观测的基本要求 1、仪器设备、人员素质的要求 根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影肉小的高精度铟合金水准尺。在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。 人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。 2、观测时间的要求 建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，而是整个观测得不到完整的观测意义。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况
沉降观测的具体做法 -工程 2019-01-01 1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺， 。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30 m，前后视距差≤1.0m， ②沉降观测点相对于后视点的高差容差应≤1.0mm， 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。
2016年至2017年楼体沉降观测集采工程 沉降观测相关要求 2015年8月
一、沉降观测的基本要求 1仪器设备、人员素质的要求 根据沉降观测精度要求高的特点，为能精确地反映出建（构）筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。 作业人员必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算，按时、快速、精确地完成每次观测任务。 2 水准基点的设置要求 沉降观测水准基点（或称水准点）在一般情况下，可以利用工程标高定位时使用的水准点作为沉降观测水准基点。如水准点与观测的距离过大，为保证观测的精度，应在建筑物或构造物附近，另行埋设水准基点。 建筑物和构筑物沉降观测的每一区域，必须有足够数量的水准点，按《工程测量规范》（GB50026-2007）规定并不得少于3个。水准点应考虑永久使用，埋设坚固（不应埋设在道路、仓库、河岸、新填土、将建设或堆料的地方以及受震动影响的范围内），与被观测的建筑物和构筑物的间距为30～50m，水准点帽头用铜或不锈钢制成（如图1），不得生锈。水准点埋设通常须在基坑开挖前15天完成。 图1 水准点材质图 水准基点可按实际要求，采用深埋式和浅埋式两种，但每一观测区域内，至少应设置一个深埋式水准点。
3沉降观测点设置要求 沉降观测工作有周期较长的特点（一般1年以上），为了能够长期稳定的观测，沉降观测点选用永久性观测标志为隐蔽式标志。该标志由标体、标盖和标杆三部分组成；使用时，旋下标盖，将标杆旋入标体内，且保证每次观测时标杆的旋进量一致；观测完毕，取下标杆，旋好标盖。此种标志专供沉降观测使用，易保护不易破坏，且不影响施工和建筑物的外观。在墙体施工完成并在施工模板拆除后，在其承重柱或承重墙高出地面标高约300mm部位，使用水钻在建筑物承重体的选定位置上，打孔深约100mm，然后镶嵌标体，用水泥和建筑胶水封牢。观测点规格详见图2。 如工程外墙多采用干挂石材、玻璃幕墙等，可在其外墙干挂石材施工时，预留10cmｘ10cm沉降观测孔洞，如建筑物不允许对建筑物外装修面破坏，或无法进行钻孔设点时可用加工好的金属标志，采用环氧树脂胶粘贴在外立面上的方式。 图2沉降观测点规格及埋设图
1沉降观测 1建筑物沉降观测常用的方法 1，水准测量法 水准测量作为建筑物沉降观测的一种常用方法，是利用水准仪进行基谁点和沉降监测点的高程测量，根据沉降监测点各周期的高程变化，分析建筑物的沉降变形情况。此法适合干不同类型、不同精度要求和不同施测条件的建筑物沉降监测，也是一种传统而可靠的方法。1.2全自动测量法 随着测量仪器的不断改进，全站仪在沉降监测中得到了广泛的应用，尤其是全自动跟踪测量仪的推广应用，为全天候、全方位、高精度的全自动监测提供了广阔的发展空间。全自动测量法在大坝、桥梁等建筑物的沉降监测中得到了厂一泛的应用。 1.3数字摄影测量法 数字摄影测量在经济建设、国防建设和科学研究中有着广泛的用途，特别适用于重要工程的变形和自动生产线的监测，弹体运动轨迹、炮口冲击波等不可接触物体的量测等。利用该技术进行大型建筑物的沉降监测时，无需接触被侧物体，并可同时提供多个点的瞬间三维空间信息，从而获得建筑物的沉降数据，侧定精度可达到24尸m。 1.4GPS测量法 GPS作为一种全新的空间定位技术，从静态定位发展到动态定位，并具有很高的相对定位精度，因此，在越来越多的领域取代了常规的光学仪器和电子仪器。应用GPs进行建筑物的沉降监测，可以实现全天候、实时、连续的高精度自动监测。 2高层建筑的沉降观测步骤 设置永久观测点一埋设观测点一变形测量一内业计算一观测成果整理分析。 2.2注意事项 (l)当高层建筑物附近没有永久性水准点或水准点个数少于3时，应建立永久性水准点。永久性水准点应能长期保存，不易破坏及振动，应远离公路、铁路、严禁埋设在松软土内，其埋设深度应在最低地下水位及冻土层以下0.STn· (2)高层建筑的沉降观测点应沿建筑四脚、纵横墙的交接处和伸缩缝两侧布置，间距一般为15一30m。沉降点的高度一般设在室外地坪以上500mm处，当高层建筑设有两层及两层以上地下室时，应在地下室基础底部以上500mm处设置沉降观测点。(3)每次观测结束后，都要检查记录计算是否正确，精度是否合格，并进行误差分配，然后将观测高程列入观测成果表中，计算相邻两侧次观测之间的沉降量，并注明观测日期和荷重情况。
沉降观测点的设置要求 The latest revision on November 22, 2020
沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。一、相关规范及规范性文件要求经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008 年 5 7.1.72008 年 3 2006 年 6 15m处或每隔2～3根柱基上；B、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧，不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、建筑裂缝、后浇带、沉降缝和伸缩缝的两侧，人工地基与天然地基接壤处及填挖方分界处；C、宽度大于或等于15 米，或宽度小于15 米但地质条件复杂以及膨胀土地区的建筑物的承重内隔（纵）墙设内墙点，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中心筒处；D、筏基、箱基的四角和中部位置处；E、多层砌体房屋纵墙间距6~10 米横墙对应墙端处；F、框架结构建筑的每个或部分柱基上或沿纵横墙轴线上，以及可能产生较大不均匀沉降的相邻柱基处；G、高层建筑横向和纵向两个方向对应尽端处；H、邻近堆置重物处、受振动有显着影响的部位及基础下的暗滨（沟）处；I、重型设备基础和动力设备基础的四角、基础形式或埋深改变处以及地质条件变化处两侧；J、对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸构筑物，应设在沿周边在与基础轴线相交的对称位置上，点数不少于4个。在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿统一路线。四、沉降变形监测的精度要求沉降观测的测量，应使用精密水准仪，优先采用精密水准仪DSZ05或DS05，具有测微装置的，最低使用DS1水准仪。视线长度宜为20~30 米，视线高度不宜低于0.5 米，宜采用闭合法消除误差。承担沉降观测的单位应具有相应主管部门批准的资质，测量人员应具有主管部门颁发的上岗证。观测时，仪器应避免安置在有空压机、搅拌机、卷
目录 一、编制依据 (1) 二、工程概况 (1) 三、控制点的布置及施测 (1) 四、沉降观测 (2) 五、施工测量工作的组织与管理 (5) 六、仪器保养和使用制度 (6) 七、测量管理制度 (6) 八、附图一 (7) 一、编制依据 1、《城市测量规范》CJJ/T8-2011 2、《工程测量规范》GB50026-2007 3、《建筑工程施工测量规范》DBJ0l-21 4、《建筑工程资料管理规程》JGJ∕T185-2009 二、工程概况 本工程由海南省交通工程质量监督管理局建设，雅克设计有限公司设计，武汉华立建设监理有限公司监理，海南第二建设工程有限公司负责施工。 海南省交通工程质量监督检测基地办公楼项目位于海口市琼山区新大洲大道南侧（南渡江桥头），兴建一幢14层高的办公楼（框剪结构），楼总高度49.2米（建筑），其中地下室一层，地下室层高为5.1米，1层为办公楼门厅、消防控制中心及弱电机房等，层高为4.8米，2层为办公楼的水泥实验室、土工室等，层高为4.2米，3层为水运检测实验室、屋顶花园等，层高为3.6米，4至13层为水运结构模拟检测室、公路检测模拟实验室、化学试验室、普通办公室、档案室等，层高为3.3米，14层为多功能厅、会议室、资料室等，层高为3.6米。建筑物总长40.3米、总宽23米（不包括地下室）。项目总建筑面积11804.93平方米，其中地下室2812.44平方米、地上建筑8992.49平方米。 本工程为现浇钢筋混凝土框架、剪力墙结构。本建筑建筑工程等级：二级，设计使用年限：50年，建筑物耐火等级：二级，屋面防水等级：二级，抗震设防烈度：八度0.3g，建筑结构安全等级：主楼框架二级、主楼抗震墙一级。 本工程基础设计为甲级建筑桩基，桩端持力层选用第4层贝壳碎屑粉质粘性土，极限端阻力标准值为4000KPa。桩选用预制预应力高强砼管桩，管桩选自国标《预应力混凝土管桩》（10G409），型号
沉降观测点的具体做法 1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。①前后视距≤30 m，前后视距差≤1.0m，②沉降观测点相对于后视点的高差容差应≤1.0mm， 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。(1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。(2)沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误，方 五一长假除了旅游还能做什么？ 辅导补习美容养颜家庭家务加班须知 可记录，不得任意更改。当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位，13、如中途停工时间较长，应在停工时和复工时进行观测。筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。15、精度要求沉降观测的精度应根据建筑物的性质而定。1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±2.0 ×n 的开方mm（n测站数）。2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±1.0×n 的开方mm（n为测站数）。16、工作要求沉降观测是一项长期、连续的工作，为了保证观测成果的正确性，应尽可能做到四定，即固定观测人员，使用固定的水准仪和水准尺，使用固定的水准基点，按固定的实测路线和测站进行。 17、沉降观测的成果整理（1）整理原始记录每次观测结束后，应检查记录的数据和计算是否正确，精度是否合格，然后，调整高差闭合差，推算出各沉降观测点的高程，并填入“沉降观测表”中。（2）计算沉降量计算内容和方法如下：1）计算各沉降观测点的本次沉降量：沉降观测点的本次沉降量=本次观测所得的高程－上次观测所得的高程2）计算累积沉降量：累积沉降量=本次沉降量+上次累积沉降量将计算出
晋城市城市供水管网提升工程供水站建筑物沉降观测方案 山西太行矿业工程技术有限公司 二O一七年八月
晋城市城市供水管网提升工程供水站建筑物沉降观测方案 方案编写人：李鹏飞 审核人：王青懿 总工：江爱国 单位负责人：冯小华 山西太行矿业工程技术有限公司 二O一七年八月
目录 一、工程基本情况 (1) （一）工程概况 (1) （二）目的与任务 (1) 二、编制依据 (2) 三、沉降观测方案 (2) （一）沉降观测精度、时间、次数： (2) （二）基准点和观测点的布设 (4) (三) 沉降观测设备仪器、技术要求及控制要点 (4) （四）点位的埋设和施测要点 (6) （五）施测方法 (7) 四、沉降观测提交的成果资料 (8) 五、质量控制措施 (8) 六、观测点的保护 (8)
建筑沉降变形观测方案技术设计书 一、工程基本情况 （一）工程概况 晋城市城市供水管网提升工程位于晋城市北石店镇畅安路以东，陵沁路以南，场地南侧为城市规划道路，拟建场地总占地面积6930m2，建筑用地6300m2，道路用地630m2。该工程拟建建筑物包括：调度中心、泵房、维修车间、消毒间、预留滤池、吸水井及清水池，均为1-2层建筑，其中业务用房占地面积613.53 m2，建筑高度5.25 m；泵房占地面积283.81 m2，建筑高度6.15 m；维修车间占地面积152.51 m2，建筑高度4.35m；消毒间占地面积159.25 m2，建筑高度4.35m；吸水井占地面积120 m2，地下高度4.0m，地上高度1.0m；预留滤池占地面积120 m2；清水池一占地面积259.93m2；清水池二占地面积259.79m2。 该工程设计单位为晋城市规划设计研究院，监理单位为德圣工程有限公司，施工单位为山西省工业设备安装集团公司，于2017年4月5日开工建设，主要建筑物含泵房地下一层、地上一层、维修车间、消毒间、业务用房一层。 （二）目的与任务 本次设计的目的及任务是选择安全可靠，经济合理的方案。为了保证建（构）筑物的使用寿命和建（构）筑物的安全性，避免因沉降原因造成
