第十一章符号标注
一、符号标注的概念
按照建筑制图的国标工程符号规定画法，天正软件提供了一整套的自定义工程符号对象，这些符号对象可以方便地绘制剖切号、指北针、引注箭头，绘制各种详图符号、引出标注符号。使用自定义工程符号对象，不是简单地插入符号图块，而是而是在图上添加了代表建筑工程专业含义的图形符号对象，工程符号对象的提供了专业夹点定义和内部保存有对象特性数据，用户除了在插入符号的过程中通过对话框的参数控制选项，根据绘图的不同要求，还可以在图上已插入的工程符号上，拖动夹点或者Ctrl+1启动对象特性栏，在其中更改工程符号的特性，双击符号中的文字，启动在位编辑即可更改文字内容。
工程符号标注的特点如下：
1. 引入了文字的在位编辑功能，只要双击符号中涉及的文字进入在位编辑状态，无需命令即可直接修改文字内容；
2. 索引符号增加了多索引特性，拖动索引号的“改变索引个数”夹点即可增减索引号，结合在位编辑满足提供多索引的要求。
3. 为剖切索引符号提供了改变剖切长度的夹点控制，适应工程制图的要求。
4. 箭头引注提供了规范的半箭头样式，用于坡度标注，坐标标注提供了4种箭头样式。
5. 新增图名标注对象，方便了比例修改时的图名的更新，新的文字加圈功能便于注写轴号。
6. 工程符号标注改为无模式对话框连续绘制方式，不必单击“确认”按钮，提高了效率。
7. 做法标注结合了新的【专业词库】命令，新提供了标准的楼面、屋面和墙面做法。
天正的工程符号对象可随图形指定范围的绘图比例的改变，对符号大小，文字字高等参数进行适应性调整以满足规范的要求。剖面符号除了可以满足施工图的标注要求外，还为生成剖面定义了与平面图的对应规则。
符号标注的各命令由主菜单下的“符号标注”子菜单引导：
【指向索引】、【剖切索引】和【索引图名】三个命令用于标注索引号；
【剖面剖切】和【断面剖切】两个命令用于标注剖切符号，同时为剖面图的生成提供了依据；
【画指北针】和【箭头绘制】命令分别用于在图中画指北针和指示方向的箭头；
【引出标注】和【做法标注】主要用于标注详图；
【图名标注】为图中的各部分注写图名。
二、坐标标高符号
坐标标注在工程制图中用来表示某个点的平面位置，一般由政府的测绘部门提供，而标高标注则是用来表示某个点的高程或者垂直高度，标高有绝对标高和相对标高的概念，绝对标高的数值也来自当地测绘部门，而相对标高则是设计单位设计的一般是室内一层地坪，与绝对标高有相对关系。天正分别定义了坐标对象和标高对象来实现坐标和标高的标注，这些符号的画法符合国家制图规范的工程符号图例。
* 标注状态设置
标注的状态分动态标注和静态标注两种，移动和复制后的坐标符号受状态开关菜单项的控制：
?动态标注状态下，移动和复制后的坐标数据将自动与世界坐标系一致，适用于整个DWG文件仅仅布置一个总平面图的情况；
?静态标注状态下，移动和复制后的坐标数据不改变原值，例如在一个DWG上复制同一总平面，绘制绿化、交通的等不同类别图纸，此时只能使用静态标注。
在2004以上AutoCAD平台，软件提供了状态行的按钮开关，可单击切换坐标的动态和静态两种状态，新提供了固定角度的勾选，使插入坐标符号时方便决定坐标文字的标注方向。
* 坐标标注
本命令在总平面图上标注测量坐标或者施工坐标，取值根据世界坐标或者当前用户坐标UCS，TArch8新增加坐标引线固定角度的设置功能。
符号标注→坐标标注(ZBBZ)
点取菜单命令后，命令行提示：
当前绘图单位:mm,标注单位:M;以世界坐标取值;北向角度90.0000度
请点取标注点或 [设置(S)]<退出>:S
我们首先要了解当前图形中的绘图单位是否毫米，如果图形中绘图单位是米，图形的当前坐标原点和方向是否与设计坐标系统一致；
如果有不一致之处，需要键入S设置绘图单位、设置坐标方向和坐标基准点，显示注坐标点对话框如下图所示：
?坐标取值可以从世界坐标系或用户坐标系UCS中任意选择(默认取世界坐标系)，注意如选择以用户坐标系UCS取值，应该以UCS命令把当前图形设为要选择使用的UCS(因为UCS可以有多个)，当前如果为世界坐标系时，坐标取值与世界坐标系一致；
?按照《总图制图标准》2.4.1条的规定，南北向的坐标为X(A)，东西方向坐标为Y（B），与建筑绘图习惯使用的
XOY坐标系是相反的；
?如果图上插入了指北针符号，你在对话框中单击“选指北针<”，从图中选择了指北针，系统以它的指向为X(A)方向标注新的坐标点；
?默认图形中的建筑座北朝南布置，“北向角度<”为90(图纸上方)，如正北方向不是图纸上方，单击“北向角度<”给出正北方向；
?使用UCS标注的坐标符号使用颜色为青色，区别于使用世界坐标标注的坐标符号，在同一DWG图中不得使用两种坐标系统进行坐标标注。
在其中单击下拉列表设置绘图单位是M，标注单位也是M，单击“确定”按钮返回命令行：
当前绘图单位:M;标注单位:M;以世界坐标取值;北向角度90度
请点取标注点或 [设置(S)]<退出>:点取标注标注点；
点取坐标标注方向<退出>:拖动点取确定坐标标注方向；
勾选“固定角度”复选框后，坐标引线会按鼠标拖动的方向，倾斜给定角度。
请点取标注点<退出>:重复点取坐标标注点；
......
请点取标注点<退出>:回车退出命令；
对有已知坐标基准点的图形，我们在对话框中单击“设置坐标系<”进行设置，交互过程如下：
点取参考点:点取已知坐标的基准点作为参考点
输入坐标值<14260.8,18191.2>:按XOY坐标(非测量坐标)键入该点坐标值；
(注意坐标应使用本图绘图单位，米单位图键入27856.75，165970.32，毫米单位图键入27856750，165970320)
请点取标注点或 [设置(S)]<退出>:点取其他标注点进行标注。
符号标注→坐标检查(ZBJC)
点取菜单命令后，显示对话框：
用户可以按图形中实际的坐标标注，在其中选择合适的坐标系类型、标注单位和精度，单击“确定”后进入提示：选择待检查的坐标:选择以本软件标注的坐标符号，回车结束选择；
如果坐标标注正确时提示如下：
选中的坐标13个，全部正确!
如果坐标标注不对时提示如下：
选中的坐标3个，其中1个有错!程序会在错误的坐标位置显示一个红框进行提示：
第1/1个错误的坐标，正确标注(X=35.644,Y=114.961)[全部纠正(A)/纠正坐标(C)/纠正位置(D)/退出(X)] <下一个>:
?键入C 纠正错误的坐标值，程序自动完成坐标纠正；
?键入D，则不改坐标值，而是移动原坐标符号，在该坐标值的正确坐标位置进行坐标标注；
?键入A，则全部错误的坐标值都进行纠正。
单击确定后返回命令行提示，默认坐标点符号的绘图方向服从当前用户坐标系，以下为对话框的按键功能
点取菜单命令后，显示对话框如图所示：
默认不勾选“手工输入”复选框，自动取光标所在的Y坐标作为标高数值，当勾选“手工输入”复选框时，要求在表格内输入楼层标高。
其他参数包括文字样式与字高、精度的设置。上面有五个可按下的图标按钮：“实心三角”除了用于总图也用于沉降点标高标注，其他几个按钮可以同时起作用，例如可注写带有“基线”和“引线”的标高符号。此时命令提示点取基线端点，也提示点取引线位置。
清空电子表格的内容，还可以标注用于测绘手工填写用的空白标高符号。
建筑标高
单击建筑标签切换到建筑标高页面，界面左方显示一个输入标高和说明的电子表格，在楼层标高栏中可填入一个起始标高，右栏可以填入相对标高值，用于标注建筑和结构的相对标高，此时两者均可服从动态标志，在移动或复制后根据当前位置坐标自动更新；当右栏填入说明文字，此标高成为注释性标高符号，不能动态更新。
建筑标高的标注精度自动切换为0.000，小数点后保留三位小数。
“文字齐线端”复选框用于规定标高文字的取向，勾选后文字总是与文字基线端对齐；去除勾选表示文字与标高三角符号一端对齐，与符号左右无关；
“楼层标高自动加括号”复选框用于按《房屋建筑制图统一标准》10.8.6的规定绘制多层标高，勾选后除第一个楼层标高外，其他楼层的标高加括号；
“标高说明自动加括号”复选框用于设置是否在说明文字两端添加括号，勾选后说明文字自动添加括号；
“多层标高”按钮用于处理多层标高的电子表格自动输入和清理，如下图所示；
先键入首个楼层的起始标高(可从地下室负标高开始)“－6.0”，然后键入起始层号“-2”，选取层数“2”和层高，
单击“添加”按钮，即可完成表格的填写，单击“确定”按钮返回“标高标注”对话框。
“自动填楼层号到标高表格”复选框勾选后，以-2F、-1F、1F顺序自动添加标高说明，最终结果如下图所示：
“清空”按钮用于清除多层标高电子表格全部标高数据；“添加”按钮用于按当前起始标高和层号自动计算各层标高填入电子表格。
“自动对齐”
“绝对标高＝相对标高+换算关系”中的“换算关系”用于输入相对标高和绝对标高之间的高差，如上图中50表示相对标高±0.00等于绝对标高50.00。
“相对标高/注释”中输入相对标高，由命令计算出绝对标高框的内容。
“上下排”、“左右排”用于标注绝对标高和相对标高的关系，有两种排列方式由用户自己选择，标注实例
如下图所示。
拖动标高对象的夹点可以改变标高符号的方向和标高文字位置，如下图所示为改变方向的实例：
* 标高检查
本命令适用于在立面图和剖面图上检查天正标高符号，避免由于人为修改标高标注值导致设计位置的错误，本命令可以检查世界坐标系WCS下的标高标注和用户坐标系UCS下的标高标注，但注意只能选择基于其中一个坐标系进行检查，而且应与绘制时的条件一致；注意本命令不适用于检查平面图上的标高符号。
符号标注→标高检查(BGJC)
点取菜单命令后，命令行提示：
选择参考标高或 [参考当前用户坐标系(T)]<退出>：选择作为标准的具有正确标高数值的标高符号；
选择待检查的标高标注:指定对角点:选择需要检查的其他标高符号；
选择待检查的标高标注:回车结束选择，系统显示检查结果，第一个错误的标高符号被红色方框框起来；
选中的标高5个，其中2个有错!
第2/1个错误的标注，正确标注(4.963)或 [纠正标高(C)/下一个(F)/退出(X)]<全部纠正>:键入F观察下一个错
误的标高标注符号；
第2/2个错误的标注，正确标注(2.463)或 [纠正标高(C)/下一个(F)/退出(X)]<全部纠正>:回车全部按正确数值
进行纠正；
三、工程符号标注
* 箭头引注
本命令绘制带有箭头的引出标注，文字可从线端标注也可从线上标注，引线可以多次转折，用于楼梯方向线、坡度等标注，提供共5种箭头样式和两行说明文字。
符号标注→箭头引注(JTYZ)
点取菜单命令后，对话框显示如下，在线端时仅输入一行文字。
在对话框中输入引线端部或者引线上下要标注的文字，可以从下拉列表选取命令保存的文字历史记录，也可以不输入文字只画箭头，对话框中还提供了更改箭头长度、样式的功能，箭头长度按最终图纸尺寸为准，以毫米为单位给出；箭头的可选样式有“箭头”、“半箭头”、“点”、“十字”、“无”共5种。
对话框中输入要注写的文字，设置好参数，按命令行提示取点标注：
箭头起点或 [点取图中曲线(P)/点取参考点(R)]<退出>:点取箭头起始点
直段下一点 [弧段(A)/回退(U)]<结束>:画出引线(直线或弧线)
……
直段下一点 [弧段(A)/回退(U)]<结束>:以回车结束
双击箭头引注中的文字，即可进入在位编辑框修改文字。
引出标注的控件功能说明：
[上标注文字]把文字内容标注在文字基线上。
[下标注文字]把文字内容标注在文字基线下。
[箭头样式]下拉列表中包括“箭头”、“点”、“十字”和“无”四项，用户可任选一项指定箭头的形式。
[字高<]以最终出图的尺寸(毫米)，设定字的高度，也可以从图上量取(系统自动换算)。
[文字样式]设定用于引出标注的文字样式。
[固定角度]设定用于引出线的固定角度，勾选后引线角度不随拖动光标改变，从0－90度可选。
[多点共线]设定增加其他标注点时，这些引线与首引线共线添加，适用于立面和剖面的材料标注。
[文字相对基线对齐]增加了始端对齐和居中对齐、末端对齐三种文字对齐方式。
在对话框中编辑好标注内容及其形式后，按命令行提示取点标注：
请给出标注第一点<退出>: 点取标注引线上的第一点
输入引线位置或 [更改箭头型式(A)]<退出>:点取文字基线上的第一点
点取文字基线位置<退出>:取文字基线上的结束点
输入其它的标注点<结束>: 点取第二条标注引线上端点
......
输入其它的标注点<结束>:回车结束，结果如下图所示。
双击引出标注对象可进入编辑对话框，如下图所示：
与引出标注对话框所不同的是下面多了“增加标注点<”按钮，单击该按钮可进入图形添加引出线与标注点。
* 做法标注
本命令用于在施工图纸上标注工程的材料做法，通过专业词库可调入北方地区常用的88J1-X1(2000版)的墙面、地面、楼面、顶棚和屋面标准做法。TArch8提供了多行文字的做法标注文字，每一条做法说明都可以按需要的宽度拖动为多行，还增加了多行文字位置和宽度的控制夹点。
符号标注→做法标注(ZFBZ)
点取菜单命令后，对话框显示：
做法标注与编辑实例：
新提供的“改变文字位置点”为标注文字的起始位置，“改变文字宽度点”改变文字的宽度范围，当宽度设为小于文字单行长度自动将文字折行排列；
* 索引符号
本命令为图中另有详图的某一部分标注索引号，指出表示这些部分的详图在哪张图上，分为“指向索引”和“剖切索引”两类，索引符号的对象编辑提供了增加索引号与改变剖切长度的功能，新增加“添加索引范围”复选框，去除勾选后不用每次设置索引范围。
符号标注→索引符号(SYFH)
点取菜单命令后，对话框显示：
其中控件功能与【引出标注】命令类似，区别在本命令分为“指向索引”和“剖切索引”两类，标注时按要求选择标注。
新增了“文字相对基线对齐方式”，分别为“末端对齐”、“居中对齐”、“始端对齐”三种，用于定义上下标注文字在文字基线上水平的位置，如下图所示。
选择“指向索引”时的命令行交互：
请给出索引节点的位置<退出>:点取需索引的部分；
如果勾选“添加索引范围”复选框，会显示下一行提示：
请给出索引节点的范围<0.0>:拖动圆上一点，单击定义范围或回车不画出范围；
请给出转折点位置<退出>:拖动点取索引引出线的转折点；
请给出文字索引号位置<退出>:点取插入索引号圆圈的圆心
选择“剖切索引”时的命令行交互：
请给出索引节点的位置<退出>:点取需索引的部分；
请给出转折点位置<退出>:按F8打开正交，拖动点取索引引出线的转折点；
请给出文字索引号位置<退出>:点取插入索引号圆圈的圆心；
请给出剖视方向<当前>:拖动给点定义剖视方向；
双击索引标注对象可进入编辑对话框，双击索引标注文字部分，进入文字在位编辑。
夹点编辑增加了“改变索引个数”功能，拖动边夹点即可增删索引号，向外拖动增加索引号，超过2个索引号时向左拖动至重合删除索引号，双击文字修改新增索引号的内容，超过2个索引号的符号在导出TArch3-6版本格式时分解索引符号对象为AutoCAD基本对象。
图名标注的实例：
两种图名标注的实例以及夹点编辑如图所示：
* 剖面剖切
本命令在图中标注国标规定的断面剖切符号，用于定义编号的剖面图，表示剖切断面上的构件以及从该处沿视线方向可见的建筑部件，生成剖面中要依赖此符号定义剖面方向，从7.5版本开始，绘制阶梯剖切时的取点改为与TArch3.0习惯完全一致。
符号标注→剖面剖切(PMPQ)
请输入剖切编号<1>:键入编号后回车
点取第一个剖切点<退出>: 给出第一点P1；
点取第二个剖切点<退出>:沿剖线给出第二点P2；
点取下一个剖切点<结束>:沿剖线给出第三点P3；
点取下一个剖切点<结束>:给出结束点P4；
点取下一个剖切点<结束>:回车表示结束；
点取剖视方向<当前>:给点P5指示剖视方向；
标注完成后，拖动不同夹点即可改变剖面符号的位置以及改变剖切方向，双击可以修改剖切编号。
断面剖切的实例：
下图是上面的【断面剖切】命令交互的结果：
* 加折断线
本命令绘制折断线，形式符合制图规范的要求，并可以依照当前比例更新其大小，从7.5版本开始新增切割线功能，切割线一侧的天正建筑对象不予显示，用于解决天正对象无法从对象中间打断的问题，切割线功能对普通AutoCAD对象不起作用，需要切断图块等时应配合使用“其他工具”菜单下的【图形裁剪】命令以及AutoCAD的编辑命令。
符号标注→加折断线(JZDX)
点取折断线起点或 [选多段线(S)]<退出>:点取折断线起点，或者键入S选择已有的多段线；
点取折断线终点或 [改折断数目,当前=点取折断线终点或者键入N修改折断数目；
注意：折断数目为0时不显示折断线，可用于切割图形；
折断数目<1>:2
点取折断线终点或 [改折断数目,当前=:拖动折断线给出终点；
当前切除外部，请选择保留范围或 [改为切除内部(Q)]<不切割>:拖动切割线边框改变保留范围(外部被切割)给点完成命令，回车仅画出折断线。
此时折断线自动从两端出头，出头的长度与折断范围长度有关，在【天正选项】命令->高级选项->折断线两端出头距离中可以设置。
内部和外部是指对由折断线与切割线围合的区域而言的，请参见实例图示，使用切除内部时不会隐藏切割范围内的注释对象包括门窗编号，请单独使用隐藏特性等关闭。
?键入选项Q时命令提示如下：
当前切除内部，请选择切除范围或 [改为切除外部(Q)]<不切割>:拖动切割线边框改变切割范围(内部被切割)给点完成命令，回车仅画出折断线。
?键入选项S时命令提示如下：
选择闭合多段线:选择后显示对话框如下图：
在对话框单击按钮，进入图形中设置各边的作用，折断边为折断线所在的边；
单击“设不打印边<”可把折断边恢复回不打印边，“设折断点<”给指定位置添加折断号，同时定义一段折断线。
勾选“隐藏不打印边”可隐藏非折断线边，避免干扰图面(即使不隐藏也不会打印出来)，此功能仅用于对象编辑，创建时切割线总是打开的，双击折断线也可打开对话框进入对象编辑。在全部边界都设为不打印边，而且被隐藏时，会保留四个(或更多)个可选择的不打印点，需要修改时双击不打印点即可进入对象编辑，参见对象编辑的实例附图。
对象编辑的实例：
* 索引图名
本命令为图中被索引的详图标注索引图名，对象中新增“详图比例”，在命令交互中输入即可标注，在特性栏中新提供“文字字高系数”，可在需要时加以调整编号文字相对于索引圆圈的大小，在1.0时字高充满圆圈。
符号标注→索引图名(SYTM)
点取菜单命令后，命令行提示：
请输入被索引的图号(-表示在本图内) <->:回车或键入被索引图张号；
请输入索引编号 <1>:键入索引图编号1或者回车；
请输入比例(-表示不绘制) 1:<100>: 50 输入需要标注的详图比例或者半角字符“－”表示不绘制比例；
请点取标注位置<退出>:拖动索引图名对象插入图中指定位置；
索引图名对象只有一个夹点，拖动该夹点可移动索引图名，文字与横线的间距按参数“文字距离基线系数”设置，参见【天正选项】命令；本命令提供基于命令行的对象编辑，提示和绘制类似。
* 画对称轴
本命令用于在施工图纸上标注表示对称轴的自定义对象。
符号标注→画对称轴(HDCZ)
点取菜单命令后，命令行提示：
起点或 [参考点(R)]<退出>:给出对称轴的端点1；
终点<退出>:给出对称轴的端点2；
拖动对称轴上的夹点，可修改对称轴的长度、端线长、内间距等几何参数。
* 画指北针
本命令在图上绘制一个国标规定的指北针符号，从插入点到橡皮线的终点定义为指北针的方向，这个方向在坐标标注时起指示北向坐标的作用。
符号标注→画指北针(HZBZ)
点取菜单命令后，命令行提示：
指北针位置<退出>：点取指北针的插入点；
指北针方向<90.0>：拖动光标或键入角度定义指北针方向，X正向为0。
文字“北”总是与当前UCS上方对齐，但它是独立的文字对象，编辑时不会自动处理与符号的关系。
第十二章图库与图案
一、天正图块的概念
天正图块是基于AutoCAD普通图块的自定义对象，普通天正图块的表现形式依然是块定义与块参照，“块定义”是插入到DWG图中，可以被多次使用的一个被“包装”过的图形组合，块定义可以有名字(有名块)，也可以没有名字(匿名块)，“块参照”是使用中引用“块定义”，重新指定了尺寸和位置的图块“实例”又称为“块参照”。
图块与图库的概念
块定义的作用范围可以在一个图形文件内有效（简称内部图块），也可以对全部文件都有效（简称外部图块）。如非特别申明，块定义一般指内部图块。外部图块就是有组织管理的DWG文件，通常把分类保存利用的一批DWG文件称为图库，把图库里面的外部图块通过命令插入图内，作为块定义，才可以被参照使用；内部图块可以通过Wblock导出外部图块，通过图库管理程序保存称为“入库”。
天正图库以使用方式来划分，可以分为专用图库和通用图库；以物理存储和维护来划分，可以分为系统图库和用户图库，多个图块文件经过压缩打包保存为DWB格式文件。
专用图库：用于特定目的的图库，采用专门有针对性的方法来制作和使用图块素材，如门窗库、多视图库。
通用图库：即常规图块组成的图库。代表含义和使用目的完全取决于用户，系统并不认识这些图块的内涵。
系统图库：随软件安装提供的图库，由天正公司负责扩充和修改。
用户图库：由用户制作和收集的图库。对于用户扩充的专用图库（多视图库除外），系统给定了一个“U_”开头的名称，这些图块和专用的系统图块一起放在DWB文件夹下,用户图库在更新软件重新安装时不会被覆盖，但是用户为方便起见会把用户图库的内容拖到通用图库中，此时如果重装软件就应该事先备份图库。
块参照与外部参照
块参照有多种方式，最常见的就是块插入(INSERT)，如非特别申明，块参照就是指块插入。此外，还有外部参照，外部参照自动依赖于外部图块，即外部文件变化了，外部参照可以自动更新。块参照还有其他更多的形式，例如门窗对象也是一种块参照，而且它还参照了两个块定义（一个二维的块定义和一个三维的块定义），与其他图块不同，门窗图块有自己的名称TCH_OPENING，而且插入时门窗的尺寸受到墙对象的约束。
图块的夹点
天正图块有5个夹点，四角的夹点用于图块的拉伸，以实时地改变图块的大小，要精确的控制图块的大小，可通过右键菜单启动“对象编辑”或按
江西省南昌市2015-2016学年度第一学期期末试卷 （江西师大附中使用）高三理科数学分析 一、整体解读 试卷紧扣教材和考试说明，从考生熟悉的基础知识入手，多角度、多层次地考查了学生的数学理性思维能力及对数学本质的理解能力，立足基础，先易后难，难易适中，强调应用，不偏不怪，达到了“考基础、考能力、考素质”的目标。试卷所涉及的知识内容都在考试大纲的范围内，几乎覆盖了高中所学知识的全部重要内容，体现了“重点知识重点考查”的原则。 1．回归教材，注重基础 试卷遵循了考查基础知识为主体的原则，尤其是考试说明中的大部分知识点均有涉及，其中应用题与抗战胜利70周年为背景，把爱国主义教育渗透到试题当中，使学生感受到了数学的育才价值，所有这些题目的设计都回归教材和中学教学实际，操作性强。 2．适当设置题目难度与区分度 选择题第12题和填空题第16题以及解答题的第21题，都是综合性问题，难度较大，学生不仅要有较强的分析问题和解决问题的能力，以及扎实深厚的数学基本功，而且还要掌握必须的数学思想与方法，否则在有限的时间内，很难完成。 3．布局合理，考查全面，着重数学方法和数学思想的考察 在选择题，填空题，解答题和三选一问题中，试卷均对高中数学中的重点内容进行了反复考查。包括函数，三角函数，数列、立体几何、概率统计、解析几何、导数等几大版块问题。这些问题都是以知识为载体，立意于能力，让数学思想方法和数学思维方式贯穿于整个试题的解答过程之中。 二、亮点试题分析 1．【试卷原题】11.已知,,A B C 是单位圆上互不相同的三点，且满足AB AC → → =，则A BA C →→ ?的最小值为（ ） A ．1 4- B ．12- C ．34- D ．1-
天正建筑快捷键 L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE （多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY （阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、叽绫曜ⅲ?nbsp; DLI, *DIMLINEAR （直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP （复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO （正交） 轴网菜单 重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序 倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制 两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸 墙生轴网QSZW 在已有墙中按墙基线生成定位轴线 删除轴号SQZH 在已有轴网上删除轴号，其余轴号自动重排 添补轴号TBZH 在已有轴号基础上，关联增加新轴号 添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号
64位win7 安装 AutoCAD 2008 及 天正建筑8.5，天正结构8.2， 探索者2010，并实现菜单合并 (2012‐08‐16‐更换文件网盘) (2012‐12‐03‐更新天正8.5在2012年12月1日过期后的破解方法) (2013‐02‐06‐更新baidu网盘文件) 本教程只针对64位win7系统 ，下列软件安装完后，最好用管理员身份运行，并使用winxp兼容模式运行，教程非原创，只是汇总，本人成功安装，放心安装。 一.在64位win7下安装AutoCAD 2008 1. 将下载好的CAD2008安装文件解压，将文件夹中的zh‐cn子目录改为en‐us 2. 下载 CAD2008‐64位win7补丁 https://www.doczj.com/doc/5110793194.html,/share/link?shareid=239620&uk=1543533755 3. 解压后将包里“acad.msi”和“Setup.ini”两个文件，复制到CAD2008文件夹中 盖掉原同名的两个文件 4. 在开始‐控制面板‐用户账号和家庭安全‐用户账号‐更改用户账号控制设置‐把那从 默认拉到从不通知，重启（已关UAC的可忽略此步骤） 5. 直接点击CAD2008文件夹里“Acad.msi” 安裝Autocad 6. 网上找个CAD2008注册机使用，这样CAD2008就在64位win7环境下运行了。 二.安装 探索者Tssd 2010 for AutoCAD 2008 1. 软件自行网上下载 2. 下载破解补丁:探索者Tssd 2010 for CAD2008补丁, https://www.doczj.com/doc/5110793194.html,/share/link?shareid=239621&uk=1543533755 3. 将“Tssd28Sa.dll”，“TankApp28S.dll” 两个文件复制到 C:\Windows\SysWOW64 4. 将sys17文件夹复制替换到 探索者对应目录 ...\Tssd2010S\Sys17 三.安装 天正建筑8.5 1. 天正建筑8.5官网下载 2. 下载32位版天正建筑8.5运行替代文件 https://www.doczj.com/doc/5110793194.html,/share/link?shareid=239619&uk=1543533755 3. 将“TGAdoKernel.dll”和“TGStart32.exe” 两个文件复制到天正建筑安装目录 下...\Tangent\TArch8

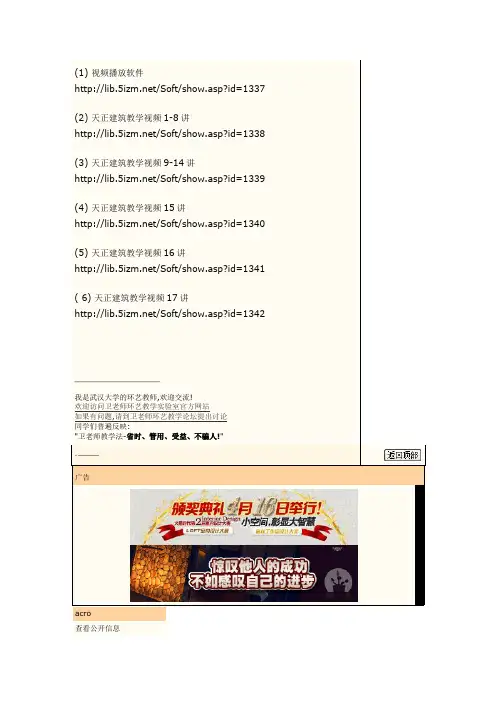

(1) 视频播放软件 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1337 (2) 天正建筑教学视频1-8讲 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1338 (3) 天正建筑教学视频9-14讲 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1339 (4) 天正建筑教学视频15讲 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1340 (5) 天正建筑教学视频16讲 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1341 ( 6) 天正建筑教学视频17讲 https://www.doczj.com/doc/5110793194.html,/Soft/show.asp?id=1342 00 __________________ 我是武汉大学的环艺教师,欢迎交流! 欢迎访问卫老师环艺教学实验室官方网站 如果有问题,请到卫老师环艺教学论坛提出讨论 同学们普遍反映: "卫老师教学法-省时、管用、受益、不骗人!" 广告 acro 查看公开信息
