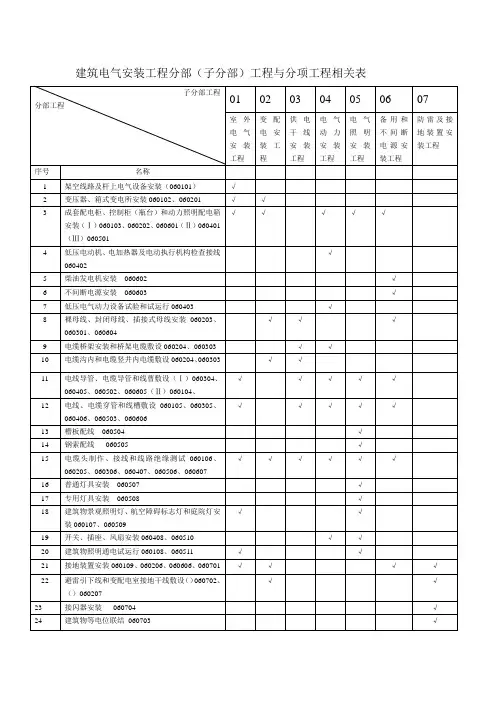

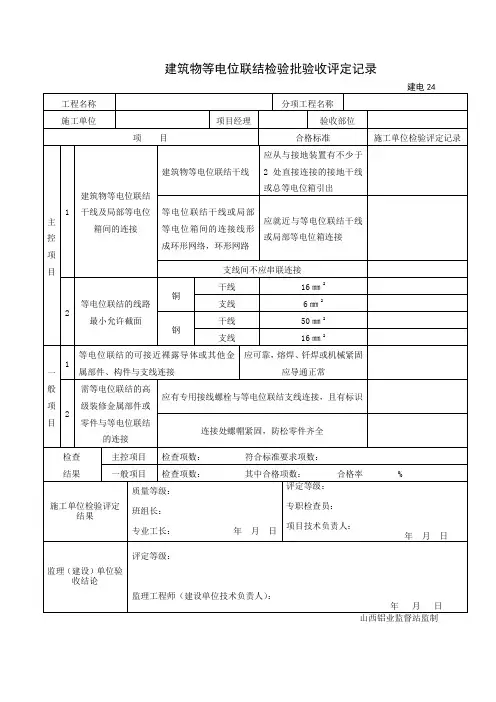

建筑物等电位联结检验批质量验收记录表
GB50303-2002
实用文档
实用文档
16.4 建筑物等电位联结 16.4.1 施工准备 16.4.1.1 技术准备 参见“16.1接地装置安装”第16.1.1.1条。 16.4.1.2 材料准备 1. 各种型号、规格的等电位联结端子箱(板)。 2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。 3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。 16.4.1.3 机具准备 参见“16.1接地装置安装”第16.1.1.3条。 16.4.1.4 作业条件 1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。 2. 预埋安装完毕、保护管已预埋。 3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。 4. 施工作业面清理完毕。 16.4.2 施工工艺 16.4.2.1 工艺流程 测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试 16.4.2.2 操作工艺 1. 测量定位 按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。 2. 保护管预埋(暗敷) 等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。 3. 端子板(箱)制作安装 (1) MEB(LEB)端子板(箱)制作 1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。也可参考表16-3。用于MEB(LEB)端子板材料的紫铜板厚度不宜小于4mm。支路较多时，其压接孔可多行排列。
等电位联接检验批质量验收记录

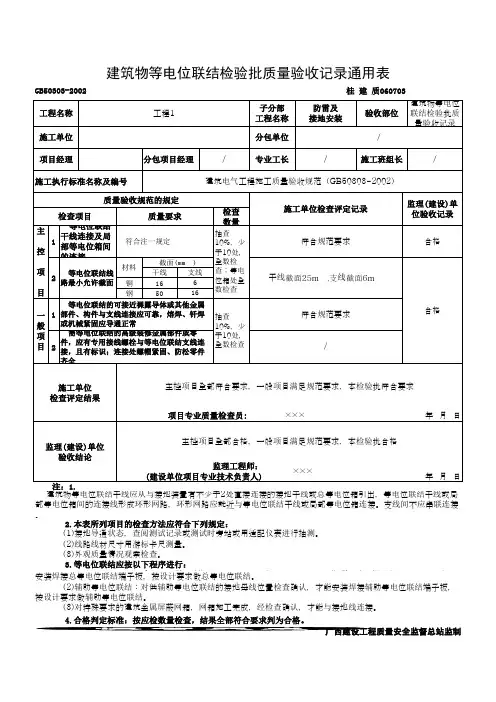

2、验收依据说明 【规范名称及编号】《智能建筑工程施工规范》GB50606-2010 【条文摘录】 摘录一： 3.5.1 材料、器具、设备进场质量检测应符合下列规定： 1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用； 2 材料及主要设备的检测应符合下列规定： 1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认； 2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核； 3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。 3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。摘录二： 16.1.3 等电位联结安装除应执行国家标准《建筑物电子信息系统防雷技术规范》GB 50343-2004第6.4节和《建筑电气工程施工质量验收规范》GB 50303-2002第27章的规定外，尚应符合下列规定： 1 建筑物总等电位联结端子板接地线应从接地装置直接引入，各区域的总等电位联结装置应相互连通； 2 应在接地装置两处引连接导体与室内总等电位接地端子板相连接，接地装置与室内总等电位连接带的连接导体截面积，铜质接地线不应小于50mm2，钢质接地线不应小于80mm2； 3 等电位接地端子板之间应采用螺栓连接，铜质接地线的连接应焊接或压接，钢质地线连接应采用焊接； 4 每个电气设备的接地应用单独的接地线与接地干线相连； 5 不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线；不得将桥架、金属线管作接地线。 《建筑电气工程质量验收规范》GB50303-2002中的建筑物等电位联结表格及说明。 9.2.22 建筑物等电位联结检验批质量验收记录 1、表格 建筑物等电位联结检验批质量验收记录
等电位联结的种类和作用简述 一、等电位的定义 等电位联结就是将可用导电部分导线作电气连接，使其电位相等或接近。而在《建筑物防雷设计规范》GB50057-2010中将等电位联结定义是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。等电位定义有多种释义，但其释义最终的共同之处就是减小电位差。 二、建筑电气设置等电位的重要性 用等电位联结带替大地接地，将建筑物内的金属物体（如金属结构件、管道、电气设备外壳的PE线等）相互联通，并根据建筑物自身特点的需要，辅助以其它措施，以使建筑物内建筑电气装置实现低频或高频的联结抗组达到一个非常低或相对接近电位差的位置，从而达到电气安全和抗干扰的水平。这性能往往优于电气接地装置，这也是建筑电气必须设置等电位的重要性原因之一。 三、等电位种类及作用 建筑物内等电位联结有两类：一类是起保护性作用的等电位联结，其作用就是以防人身电击、电气火灾和爆炸等电气灾害；另一类是起功能性作用的等电位联结，其作用就是使各类电气系统正常运作。 而我们现在大多接触所认知的就是起保护性作用的等电位联结。保护性等电位联结就其联结可以分为三类： 1.总等电位联结（MEB），是指将建筑物内总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起，如图1-1所示：
等电位联结示意图，1-1 1）电源进线箱内PE母线排，各电气设备的外露导电部分通过连接PE线而实现等电位联结，不必另接联结线； 2）接地装置的接线母牌，即MEB箱内的端子板 3）建筑物内的各类公用设施的金属管道，如进户电气管、水管等； 4）可连接的金属构建。 2.辅助等电位联结（SEB），是指将人体可同时触及的可导电部分联通的联结，用以消除两不同电位部分的电位差引起的电击危险。 3.局部等电位联结（LEB），是指将局部范围内的可同时触及的可导电部分相互联通的联结（常见于卫生间内设置，如图1-2所示）。在具备总等电位联结条件下它可以在局部范围内进一步降低接触电压至电压限值一下。
一、适用范围 适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 二、施工准备 2．1 技术准备 1．充分熟悉相关图纸及设计要求。 2．根据图纸要求，准备相应施工图集等技术资料。 3．编制技术交底。 2．2 材料要求 1．等电位联结线和等电位联结端子板宜采用铜质材料。 (1)等电位联结线的截面要求见表20-25。 (2)等电位联结端子板的截面不得小于所连接等电位联结线截面。 2．热镀锌钢材(圆钢、扁钢等)。 3．辅材(电焊条、铜焊条、氧气、乙炔等)。 以上材料应有材质检验证明及产品出厂合格证。 2．3 主要机具 1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。 2．测量工具：ZC一8型接地电阻表。 2．4 作业条件 1．等电位端子板(箱)施工前，土建墙面应刮白结束。 2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。 三、施工工艺 3．1 工艺流程
3．2 操作工艺 1．总等电位端子箱、局部等电位端子箱施工 根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定，， 2．等电位联结线施工： 等电位联结线施工见图20-39。 3．厨、卫间等电位施工 (1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。具体做法见图20-40。 (2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用截面不小于25x4mm的镀锌扁钢。具体做法见图20-41。
技术交底记录编号工程名称瑞锦小区6#地块交底日期 施工单位郑州翰达建筑工程有限公 司 分项工程名称建筑物等电位联结标准 交底提要作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工 1、依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-2002，《郑州经济技术开发区瑞锦小区6#地块电气工程图纸》 2、施工准备 2.1 材料要求 2.1.1材料应有材质检验证明及产品出厂合格证。 2.1.2等电位联结线和等电位联结端子板宜采用铜质材料。 2.1.3热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。 2.1.4辅材：电焊条、铜焊条、氧气、乙炔等。 2.2 主要机具 2.2.1施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。 2.2.2测量工具：ZC-8型接地摇表。 2.3 作业条件 2.3.1等电位端子板（箱）施工前，土建墙面应刮白结束。 2.3.2进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 2.3.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。 2.4 作业人员 主要施工人员：电工，经过培训考核的专业人员持证上岗。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 总等电位端子箱、局部等电位端子箱施工 根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。 3.2.2 等电位联结线的截面要求见表3.2 3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。 3.2.4 等电位联结线施工 3.2. 4.1等电位联结线可采用BV-4mm2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。等电位联结端子板截面不得小于等电位联结线的截面。 3.2. 4.2等电位联结线施工见图3.2(1)。 表3.2 等电位联结的截面要求 总等电位端子箱局部等电位端子箱等电位联结线连接工艺设备外壳等
建筑物等电位联结 1 施工准备 1.1技术准备 （1）充分熟悉相关图纸及设计要求； （2）根据图纸要求准备相应施工图集等技术资料； （3）编制技术交底。 1.2材料要求 （1）品种规格 1）等电位联结线的等电位联结端子板宜采用铜质材料 2）热镀锌钢材（圆钢、扁钢等） 3）辅材（电焊条、铜焊条、氧气、乙炔等） （2）质量要求 材料应有材质检验证明及产品出厂合格证。 1.3主要机具 （1）施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。 （2）测量工具：ZC－8型接地摇表。 1.4作业条件 （1）等电位端子板（箱）施工前，土建墙面应刮白结束。 （3）进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工前进行。 2 施工工艺 （1）总等电位端子箱、局部等电位端子施工 根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。
（2）等电位联结线施工 （3）厨、卫间等电位施工 1）在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间金属地漏、下水道等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1×4mm2铜导线穿塑料管于地面或墙内暗敷设。 2）于厨房、卫生间地面或墙内暗敷不小于25mm×4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用截面不小于25mm×4mm的镀锌扁钢。 （4）金属门窗等电位施工 1）根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100mm×100mm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主钢筋焊接。 2）使φ10镀锌圆钢或25mm×4mm镀锌扁钢做等电位联结连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。采用圆钢焊接时，搭接长度不小于100mm。 3）如金属门窗框不能直接焊接时，则制作100mm×30mm×30mm的连接件，一端采用不少于2套M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。 4）所有连接导体宜暗敷，并应在门窗框定位，墙面装饰层或抹灰层施工之前进行。 5）当柱体采用钢柱，则将连接导体的一端直接接焊于钢柱上。
建筑物等电位联结工程文帮
建筑物等电位联结 1.1 一般规定 1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。总等电位联结端子板安装在进线配电箱近旁。 总等电位联结端子板，应将下列导电部分汇流互相连通。 1 进户线配电箱的母排。 2 公用设施有金属管道，如上、下水，热力，燃气等管道。 3 建筑物金属结构。 4 接地极引线。 1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。 1.1.3 等电位联结，应符合以下要求： 1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。 2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。 3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。 4 等电位联结线与金属管道的连接。应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。 1.1.4 等电位联结应按以下程序进行： 1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接； 2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结； 3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。 1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
钢管接口连接检验批质量验收记录 一、适用范围 本表适用于给排水管道工程钢管接口检验批的质量检查验收。 二、表内填写提示 钢管接口连接应符合下列规定： 主控项目 管节及管件、焊接材料等的质量应符合本规范第5.3.2条的规定； 检查方法：检查产品质量保证资料；检查成品管进场验收记录，检查现场制作管的加工记录。 接口焊缝坡口应符合本规范第5.3.7条的规定； 检查方法：逐口检查，用量规量测；检查坡口记录； 焊口错边符合GB50268第5.3.8条的规定，焊口无十字型焊缝； 检查方法：逐口检查，用长300mm的直尺在接口内壁周围顺序贴靠量测错边量。 焊口焊接质量应符合本规范第5.3.17条的规定和设计要求； 检查方法：逐口观察，按设计要求进行抽检；检查焊缝质量检测报告。 法兰接口的法兰应与管道同心，螺栓自由穿入，高强度螺栓的终拧扭矩应符合设计要求和有关标准的 规定； 检查方法：逐口检查；用扭矩扳手等检查；检查螺栓拧紧记录。 一般项目 接口组对时，纵、环缝位置应符合本规范第5.3.9条的规定； 检查方法：逐口检查；检查组对检验记录；用钢尺量测。 管节组对前，坡口及内外侧焊接影响范围内表面应无油、漆、垢、锈、毛刺等污物； 检查方法：观察；检查管道组检验记录。 不同壁厚的管节对接应符合本规范第5.3.10条的规定； 检查方法：逐口检查，用焊缝量测、钢尺量测；检查管道组对检验记录。 焊缝层次有明确规定时，焊接层数、每层厚度及层间温度应符合焊接作业指导书的规定，且层间焊缝质量均应合格； 检查方法：逐个检查；对照设计文件、焊接作业指导书检查每层焊缝检验记录。 法兰中轴线与管道中轴线的允许偏差应符合：D i小于或等于300mm时，允许偏差小于或等于1mm；D i大于300mm时，允许偏差小于或等于2mm； 检查方法：逐个接口检查；用钢尺、角尺等量测。 连接的法兰之间应保持平行，其允许偏差不大于法兰外径的1.5‰，且不大于2 mm；螺孔中心允许偏 差应为孔径的5%； 检查方法：逐口检查；用钢尺、塞尺等量测。
钢筋混凝土管道接口连接施工检验批质量验收记录表 GB 50268-2008
2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。将两表作为本表的附页。 3 上述钢筋混凝土管包括钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管
土管接口连接施工质量验收标准（GB 50268-2008） 5.10.7 钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接应符合下列 规定： 主控项目 1 管及管件、橡胶圈的产品质量应符合本规范第5．6．1、5．6．2、5．6．5和5．7．1条的规定； 检查方法：检查产品质量保证资料；检查成品管进场验收记录。 2 柔性接口的橡胶圈位置正确，无扭曲、外露现象；承口、插口无破损、开裂；双道橡胶圈 的单口水压试验合格； 检查方法：观察，用探尺检查；检查单口水压试验记录。 3 刚性接口的强度符合设计要求，不得有开裂、空鼓、脱落现象； 检查方法：观察；检查水泥砂浆、混凝土试块的抗压强度试验报告。 一般项目 4 柔性接口的安装位置正确，其纵向间隙应符合本规范第5．6．9、5．7．2条的相关规定；检查方法：逐个检查，用钢尺量测；检查施工记录。 5 刚性接口的宽度、厚度符合设计要求；其相邻管接口错口允许偏差：Di小于700mm时，应在施工中自检；Di大于700mm，小于或等于l000mm时，应不大于3mm；Di大于1000mm时，应不大于5mm； 检查方法：两井之间取3点，用钢尺、塞尺量测；检查施工记录。 6 管道沿曲线安装时，接口转角应符合本规范第5．6．9、5．7．5条的相关规定； 检查方法：用直尺量测曲线段接口。 7 管道接口的填缝应符合设计要求，密实、光洁、平整； 检查方法：观察，检查填缝材料质量保证资料、配合比记录。 5．6．1 管节的规格、性能、外观质量及尺寸公差应符合国家有关标准的规定。 5．6．2 管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用。 5．6．5柔性接口形式应符合设计要求，橡胶圈应符合下列规定： 1 材质应符合相关规范的规定； 2 应由管材厂配套供应； 3 外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷； 4 每个橡胶圈的接头不得超过2个。 5．6．9钢筋混凝土管沿直线安装时，管口间的纵向间隙应符合设计及产品标准要求，无明确要求时应符合表5．6．9—1的规定；预(自)应力混凝土管沿曲线安装时，管El间的纵向间隙最小处不得小于5mm，接口转角应符合表5．6．9—2的规定。 表5．6．9-1钢筋混凝土管管口间的纵向间隙
等电位联接检验批质量验收记录 08190301
2、验收依据说明 【规范名称及编号】《智能建筑工程施工规范》GB50606-2010 【条文摘录】 摘录一： 3.5.1材料、器具、设备进场质量检测应符合下列规定： 1需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应 用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用； 2材料及主要设备的检测应符合下列规定： 1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设 单位验收人员确认； 2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核； 3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。 3设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家岀具相应检测报告。 摘录二： 16.1.3等电位联结安装除应执行国家标准《建筑物电子信息系统防雷技术规范》GB 50343-2004第6.4节 和《建筑电气工程施工质量验收规范》GB 50303-2002第27章的规定外，尚应符合下列规定： 1建筑物总等电位联结端子板接地线应从接地装置直接引入，各区域的总等电位联结装置应相互连通； 2应在接地装置两处引连接导体与室内总等电位接地端子板相连接，接地装置与室内总等电位连接带的连 接导体截面积，铜质接地线不应小于50mm2，钢质接地线不应小于80mm2 ； 3等电位接地端子板之间应采用螺栓连接，铜质接地线的连接应焊接或压接，钢质地线连接应采用焊接； 4每个电气设备的接地应用单独的接地线与接地干线相连； 5不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线；不得将桥架、金属线管作 接地线。 《建筑电气工程质量验收规范》GB50303-2002中的建筑物等电位联结表格及说明。 9.2.22 建筑物等电位联结检验批质量验收记录 1、表格 建筑物等电位联结检验批质量验收记录
G2-10 钢筋混凝土管道接口连接施工检验批质量验收记录表 GB 50268-2008
2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数 检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本 表相应的检查结果栏内。将两表作为本表的附页。 3 上述钢筋混凝土管包括钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 管道钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接施工质量验收标准（GB 50268-2008） 5.10.7钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接应符合下列规定： 主控项目 1管及管件、橡胶圈的产品质量应符合本规范第 5. 6. 1、5. 6. 2、5. 6. 5和5. 7. 1条的规定； 检查方法：检查产品质量保证资料；检查成品管进场验收记录。 2柔性接口的橡胶圈位置正确，无扭曲、外露现象；承口、插口无破损、开裂；双道橡胶圈的单口水压试验合格； 检查方法：观察，用探尺检查；检查单口水压试验记录。 3刚性接口的强度符合设计要求，不得有开裂、空鼓、脱落现象； 检查方法：观察；检查水泥砂浆、混凝土试块的抗压强度试验报告。 一般项目 4柔性接口的安装位置正确，其纵向间隙应符合本规范第5. 6. 9、5. 7. 2条的相关规定； 检查方法：逐个检查，用钢尺量测；检查施工记录。 5刚性接口的宽度、厚度符合设计要求；其相邻管接口错口允许偏差：Di小于700mm寸，应在施工中自检；Di大于700mm，小于或等于1000mm时，应不大于3mm Di大于 1000mn时，应不大于5mm 检查方法：两井之间取3点，用钢尺、塞尺量测；检查施工记录。 6管道沿曲线安装时，接口转角应符合本规范第5. 6. 9、5. 7. 5条的相关规定；检查方法：用直尺量测曲线段接口。 7管道接口的填缝应符合设计要求，密实、光洁、平整；检查方法：观察，检查填缝材料质量保证资料、配合比记录。
填写说明 5.10.7 管道接口检验批质量验收记录（钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管） 1、验收依据： [规范名称及编号] 《给水排水管道工程施工及验收规范》CB50268-2008 《建筑工程施工质量验收统一标准》GB50300-2013 2、规范摘要： 以下内容摘录自《给水排水管道工程施工及验收规范》CB50268-2008； 本表适用于管道接口质量验收。 主控项目 1、管及管件、橡胶圈的产品质量应符合本规范5.6.1、5.6. 2、5.6.5和5.7.1条的规定； 检查方法：检查产品质量保证资料；检查成品管进场验收记录。 2、柔性接口的橡胶圈位置正确、无扭曲、外漏现象；承口插口无破损、开裂；双道橡胶圈的单口水压试验合格； 检查方法：观察，用探尺检查；检查单口水压试验记录。 3、刚性接口的强度符合设计要求，不得有开裂、空鼓、脱落现象； 检查方法：观察；检查水泥砂浆、混凝土试块的抗压强度实验报告。 一般项目 4、柔性接口的安装位置正确、其纵向间隙应符合本规定第5.6.9、5.7.2条的相关规定； 检查方法：逐个检查，用钢尺量测；检查施工记录。 5、刚性接口的宽度、厚度符合设计要求；其相邻管接口错口允许偏差：Di小于700mm 时，应在施工中自检；Di大于700mm，小于或等于1000mm时，应不大于3mm；Di
大于1000mm时，应不大于5mm； 检查方法：两井之间取3点，用钢尺、塞尺量测；检查施工记录。 6、管道沿曲线安装时，接口转角应符合本规范第5.6.9、5.7.5条的相关规定； 检查方法：用直尺量测曲线段接口。 7、管道接口的填缝应符合设计要求，密实、光洁、平整； 检查方法：观察，检查填缝材料质量保证资料、配合比记录。 填写说明 5.10.8 化学建材管道接口检验批质量验收记录 1、验收依据： [规范名称及编号] 《给水排水管道工程施工及验收规范》CB50268-2008 《建筑工程施工质量验收统一标准》GB50300-2013 2、规范摘要： 以下内容摘录自《给水排水管道工程施工及验收规范》CB50268-2008； 本表适用于化学建材管道接口质量验收。 主控项目 1、管及管件、橡胶圈的产品质量应符合本规范5.8.1、5.9.1条的规 定； 检查方法：检查产品质量保证资料；检查成品管进场验收记录。 2、承插、套筒式连接时，承口、插口部位及套筒连接紧密，无破损、变形、开裂等现象；插入后胶圈应位置正确，无扭曲等现象；双道橡胶圈的单口水压试验合格； 检查方法：逐个接口检查；检查施工方案及施工记录，单口水压试验记录；用钢
建筑物等电位联结 2020-06-19 1.1 一般规定 1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。总等电位联结端子板安装在进线配电箱近旁。 总等电位联结端子板，应将下列导电部分汇流互相连通。 1 进户线配电箱的母排。 2 公用设施有金属管道，如上、下水，热力，燃气等管道。 3 建筑物金属结构。 4 接地极引线。 1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。 1.1.3等电位联结，应符合以下要求： 1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。 2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。 3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。 4 等电位联结线与金属管道的连接。应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。 1.1.4 等电位联结应按以下程序进行：
1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接； 2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结； 3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。 1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。 1.1.6等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。 1.2 施工准备 1.2.1 技术准备 1 按照已批准的施工组织设计（施工方案）进行技术交底。 2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。 1.2.2材料准备 接地干线（铜或钢），总等电位联结端子板、等电位联结线、防护涂料、电焊条等。 1.2.3施工机具 1 主要安装机具：手锤、电焊机、钢锯、气焊工具、压力案子、电锤、冲击钻、常用电工工具等。 2 主要检测机具：线坠、卷尺、接地电阻测试仪等。
G2-11 化学建材管管道接口连接施工检验批质量验收记录表
2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数 检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本 表相应的检查结果栏内。将两表作为本表的附页。 3 D i为管内径（mm）。 化学建材管管道接口连接施工质量验收标准（GB50268-2008）5.10.8化学建材管接口连接应符合下列规定： 主控项目 1管节及管件、橡胶圈等的产品质量应符合本规范第5. & 1、5. 9. 1条的规定；检查方法：检查产品质量保证资料；检查成品管进场验收记录。 2承插、套筒式连接时，承口、插口部位及套筒连接紧密，无破损、变形、开裂等现象； 插入后胶圈应位置正确，无扭曲等现象；双道橡胶圈的单口水压试验合格； 检查方法：逐个接口检查；检查施工方案及施工记录，单口水压试验记录；用钢尺、探尺量测。 3聚乙烯管、聚丙烯管接口熔焊连接应符合下列规定： 1）焊缝应完整，无缺损和变形现象；焊缝连接应紧密，无气孔、鼓泡和裂缝；电熔连接的电阻丝不裸露； 2）熔焊焊缝焊接力学性能不低于母材； 3）热熔对接连接后应形成凸缘，且凸缘形状大小均匀一致，无气孔、鼓泡和裂缝；接头处有沿管节圆周平滑对称的外翻边，外翻边最低处的深度不低于管节外表面；管壁内翻边应铲平；对接错边量不大于管材壁厚的10%，且不大于3mm 检查方法：观察；检查熔焊连接工艺试验报告和焊接作业指导书，检查熔焊连接施工 记录、熔焊外观质量检验记录、焊接力学性能检测报告。检查数量：外观质量全数检查；熔焊焊缝
建筑工程中的防雷等电位连接 张大鲁 建筑物的防雷系统包括外部防雷和内部防雷两大组成部分。外部防雷包括接闪器、引下线、接地体，其主要作用是防护直击雷的侵害，但不包括防止外部防雷装置受到直接雷击时向其他其他物体的反击；内部防雷包括防雷等电位连接和与外部防雷装置的间隔距离组成。这句话是综合了《建筑物防雷设计规范》GB 50057-2010，术语、条及其条文说明。由此可见，这里的“外部防雷装置”也就是我们通常讲的防雷系统，它只是建筑物防雷系统的一部分，能对直击雷起到比较有效的防护，而对于雷击所产生的电磁效应并不能起到有效的防护作用。为此，《建筑物防雷设计规范》GB 50057-2010中在其第4章建筑物防雷措施的基本规定的条、条、条对此作出规定，并且和为强制性条文。 “各类防雷建筑物应设防直击雷的外部防雷装置，并应采取防闪电电涌侵入的措施。 各类防雷建筑物应设内部防雷装置，并应符合下列规定： 1 在建筑物地下室或地面层处，下列物体应与防雷装置做防雷等电位连接： 1）建筑物金属物体。 2）金属装置。 3）建筑物内系统。 4）进出建筑物的金属管线。 2 除本条第1款的措施外，外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，尚应满足坚固距离的要求。 本规范条第2～4款所规定的第二类防雷建筑物尚应采取防雷击电磁脉冲的措施。其他各类防雷建筑物，当其建筑物内系统所接设备的重要性高，以及所处雷击磁场环境和加于设备的闪电电涌无法满足要求时，也应
采取防雷击电磁脉冲的措施……”引自《建筑物防雷设计规范》GB 50057-2010，中国计划出版社，2011年8月第1版。） 由此可见，等电位连接是建筑物防雷系统的重要组成部分，对于建筑物和建筑物内人员是一项基本的安全措施，同时也是建筑工程防灾、减灾的重要组成部分。 一、对等电位连接概念的认识与理解 “将分开的诸金属物体直接用导体或经电涌保护器连接到防雷装置上，以减小雷电流引发的电位差。”（引自《建筑物防雷设计规范》GB 50057-2010，术语第条。中国计划出版社2011年8月，第一版，第3页。）这就是等电位连接的基本定义。而如何准确理解上述定义，建立起对等电位连接的基本概念是在施工过程中做好等电位连接工作的基本前提。 首先，在这里被进行等电位连接是“分开的诸金属物体”，也就是说需要进行等电位连接的是建筑物内不相连通的金属物体（本人认为还应该是“所有的”），而“连接”的基本方法就是“直接用导体或经电涌保护器连接到的防雷装置上”，这里所讲的“防雷装置”并不是广义的防雷装置，而是特指“外部防雷装置”，也就是接闪器、引下线、接地体。实际上就是将建筑物内分开的诸金属物体由导体或经电涌保护器与防雷引下线、均压环相连接，从而通过接地体最终使这些金属物体与大地保持相同的电位。 单从表面看，由于等电位连接最终归结于大地，似乎就是“接地”，所以有人称其为“重复接地”，但本人认为持这种说法的人存在概念错误或概念不清。等电位连接的作用与低压配电的TN系统所采取的中性点“重复接地”的作用有着根本的区别。而现在建筑工程的低压配电系统普遍采用TN-S的配电方式，中性线——零线（N线）是不允许重复接地的。所以，在TN-S的低压配电系统中已不存在“重复接地”这个概念。并且《建筑物防雷设计规范》GB 50057-2010第条以强条的形式规定：当电源采用TN
16、4 建筑物等电位联结 16、4、1 施工准备 16、4、1、1 技术准备 参见“16、1接地装置安装”第16、1、1、1条。 16、4、1、2 材料准备 1、各种型号、规格得等电位联结端子箱(板)。 2、各种型号、规格得等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒与出线面板等。 3、等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。 16、4、1、3 机具准备 参见“16、1接地装置安装”第16、1、1、3条。 16、4、1、4 作业条件 1、暗敷设得等电位联结端子箱、联结线与穿线导管,应配合土建主体工程预埋;等电位端子板墙上明装得应在土建室内装饰工程结束后进行。 2、预埋安装完毕、保护管已预埋。 3、等电位联结线与其她金属管道连接时,应待其她专业工种安装完成后进行。 4、施工作业面清理完毕。 16、4、2 施工工艺 16、4、2、1 工艺流程 测量定位→保护管预埋(暗敷)→端子板(箱)制作安装→支架安装(明敷设)→联结线敷设与连接→导通性测试 16、4、2、2 操作工艺 1、测量定位 按施工图确定总等电位联结(简称MEB)与局部等电位连接(简称LEB)得端子板、联结线等电气器具固定点得位置及走向,从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分),先干线后支线,找好水平或垂直线,用粉线袋沿线路中心弹线。 2、保护管预埋(暗敷) 等电位联结线材料为铜导线,则采用穿硬质阻燃塑料保护管暗敷设。 3、端子板(箱)制作安装 (1) MEB(LEB)端子板(箱)制作 1) 明装MEB(LEB)端子板制作:首先确定MEB(LEB)端子板得长度,长度根据等电位联结线得出线数确定:单行排列时端子板得长度:50mm×(支路数+1)+2×25mm×2,其中50mm表示各支路压接孔之间得间距及靠近安装孔得支路压接孔与安装孔之间得间距,25mm表示端子板安装孔得纵向开孔孔径及安装孔径距端子板板端得距离。也可参考表16-3。用于MEB(LEB)端子板材料得紫铜板厚度不宜小于4mm。支路较多时,其压接孔可多行排列。
建筑物等电位联结安装施工工艺标准 1.适用范围 本工艺标准适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 2.施工准备 材料要求 材料应有材质检验证明及产品出厂合格证。 等电位联结线和等电位联结端子板宜采用铜质材料。 热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。 辅材：电焊条、铜焊条、氧气、乙炔等。 主要机具 施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。 测量工具：ZC-8型接地摇表。 作业条件 2.3.1 等电位端子板（箱）施工前，土建墙面应刮白结束。 2.3.2 进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 2.3.3 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。 作业人员 主要施工人员：电工，经过培训考核的专业人员持证上岗。 3.施工工艺 工艺流程 操作工艺 3.2.1 总等电位端子箱、局部等电位端子箱施工 根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。 3.2.2 等电位联结线的截面要求见下表。 等电位联结的截面要求
一般值不小于×进线PE（PEN）线 截面 不小于×PE 线截面① 两电气设备外 露导电部分间 1×较小PE线截面 电气设备与装 置外可导电部分间 ×PE线截面 最小值 6mm2铜线或相同电导值导 线② 同右有机械保护时 2.5mm2铜线或4mm2铝 线 无机械保护时4mm2铜线 热镀锌钢 圆钢Φ10 扁钢25×4mm 热镀锌钢 圆钢Φ8mm 扁网20×4mm 最大值 25mm2铜线或相同电导值导 线② 同左— 注：①局部场所内最大PE线截面；②不允许采用无机械保护的铝线。 3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。 等电位联结线施工 3.2. 4.1 等电位联结线可采用BV-4mm2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。等电位联结端子板截面不得小于等电位联结线的截面。 3.2. 4.2 等电位联结线施工见图。 3.2.5 厨、卫间等电位施工 3.2.5.1 在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大
建筑物实施等电位联结有什么好处 建筑物实施等电位联结，不但是用电安全的需要，对建筑物防雷和电子信息设备的防雷及抗干扰也是必不可少的。在我国《住宅设计规范》 （GB 50096-1999）第6.5.2条规定：住宅供电系统应采用TN-C-S、TN-S或TT接地方式，并进行总等电位联结，卫生间宜做局部等电位联结。 等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。 需要明确指出的是，等电位联结不等于接地，两者既有区别又有联系。如建筑物内的燃气金属管道禁止接地，却必须实施等电位联结；工程中常做的等电位联结一般包括保护接地，不过它是以地电位作为基准电位的。 采用等电位联结有以下好处： (1)本应实行重复接地的供电系统，当建筑物实施总等电位联结
后，基础钢筋、地下金属水管等连接在一起，并通过接地母排与PE 线（保护接零线）连通，这样做就自然兼有重复接地的作用。可见，当建筑物采用总等电位联结后，就不必作重复接地，从而可节省人力和钢材。 (2)实施总等电位联结，其导体与大地有良好的电接触。经实测，大中型建筑物总等电位联结的自然接地电阻通常不大于1Ω，远远低于一般要求的重复接地的电阻值10Ω。因此，总等电位联结比人工设置重复接地能更有效地减少接地故障引起的触电、电气火灾等危险；总等电位联结能消除TN系统自建筑物外部导人的故障电压引起的触电、电气火灾等危险。在一般情况下，作总等电位联结后，当中性线发生断路故障、相线碰连用电设备的金属外壳、人体触及外壳时，接触电压可比只作重复接地时降低40%～60%，一般不会对人体构成危害。 (3)总等电位联结的地下金属部分具有和所在建筑物同样长的使用寿命，且几乎是免维护的。而人工设置的接地装置却需要进行定期检测，腐蚀严重时还需重新制作接地极。

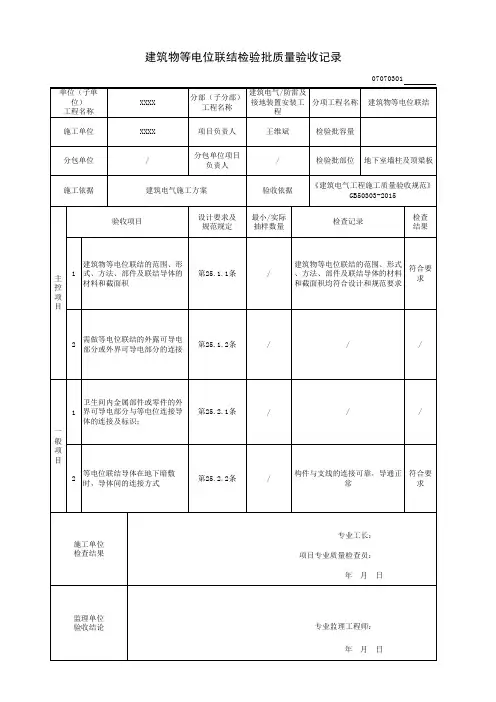

建筑物等电位联结工程检验批质量验收记录 GB50303-2002 单位（子单位）工程名称六安市农业科技业务用房 分部（子分部）工程名称建筑电气验收部位六层施工单位安徽天成建设有限公司项目经理吴永为分包单位分包项目经理 施工执行标准名称及编号执行企业标准GS/QJS-ZL303-2002 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主 控项目1 建筑物等电位联结干线的 连接及局部等电位箱间的 连接 第27.1.1条符合要求2 等电位联结的线路最小允 许截面积 第27.1.2条符合要求 一 般项目 1 等电位联结的可接近裸露 导体或其他金属部件、构件 与支线的连接可靠，导通正 常 第27.2.1条符合要求 2 需等电位联结的高级装修 金属部件或零件等电位联 结的连接 第27.2.2条 施工单位检查评定结果 专业工长（施工员）施工班组长 主控项目和一般项目经抽样检验均满足企业标准和图纸设计要求，评定 合格。 项目专业质量检查员：年月日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术负责人）年月日
等电位联结报验申请表 工程名称：六安市农业科技业务用房编号： 致：河南卓越工程管理有限公司 我单位已完成了5#楼六层等电位联结工作，现报上该工程验收申请表，请予以审 查和验收。 附件： 1、建筑等电位联结检验批质量验收记录表 2、隐蔽工程检查验收记录 承包单位（章）_____________ 项目经理 _____________ 日期 _____________ 审查意见： 项目监理机构（章）： 总/专业监理工程师： 日期：
