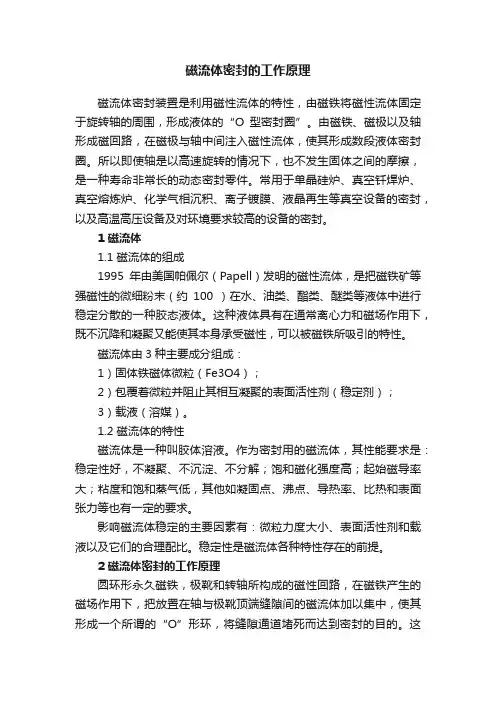

磁流体密封机理及工作条件
磁流体是把磁铁矿等强磁性的微细粉末(约100Å)在水、油类、酯类、醚类等液体中进行稳定分散的一种胶态液体。这种液体具有在通常离心力和磁场作用下，既不沉降和凝聚又能使其本身承受磁性，可以被磁铁所吸引的特性。
磁流体的组成
1)固体铁磁体微粒(Fe3O4)；2)包覆着微粒并阻止其相互凝聚的表面活性剂(稳定剂)；3)载液(溶媒)。

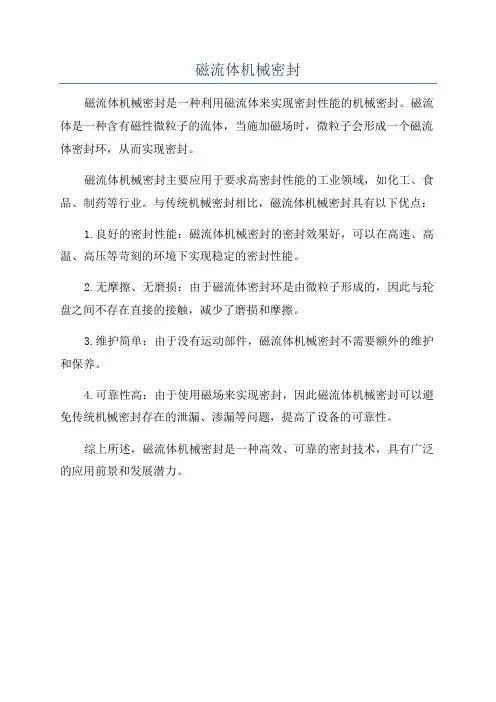

磁流体的密封特性
磁流体是一种叫胶体溶液。作为密封用的磁流体，其性能要求是：稳定
性好，不凝聚、不沉淀、不分解；饱和磁化强度高；起始磁导率大；粘度和饱和蒸气低，其他如凝固点、沸点、导热率、比热和表面张力等也有一定的要求。
影响磁流体稳定的主要因素有：微粒力度大小、表面活性剂和载液以及
它们的合理配比。稳定性是磁流体各种特性存在的前提。

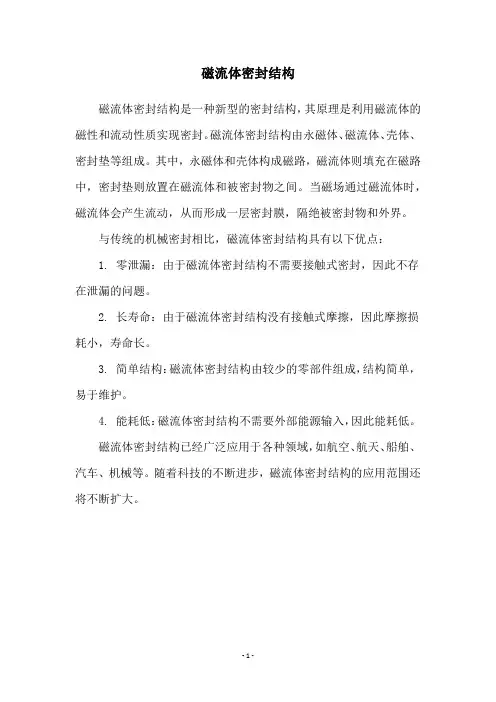

磁流体密封的密封机理
圆环形永久磁铁，极靴和转轴所构成的磁性回路，在磁铁产生的磁场作
用下，把放置在轴与极靴顶端缝隙间的磁流体加以集中，使其形成一个所谓的O 形环，将缝隙通道堵死而达到密封的目的。这种密封方式可用于转轴是磁性体和转轴是非磁性体两种场合。前者磁束集中于间隙处并贯穿转轴而构成磁路，而后者磁束比不通过转轴，只是通过密封间隙中的磁流体而构成磁路。
磁流体密封工作条件
