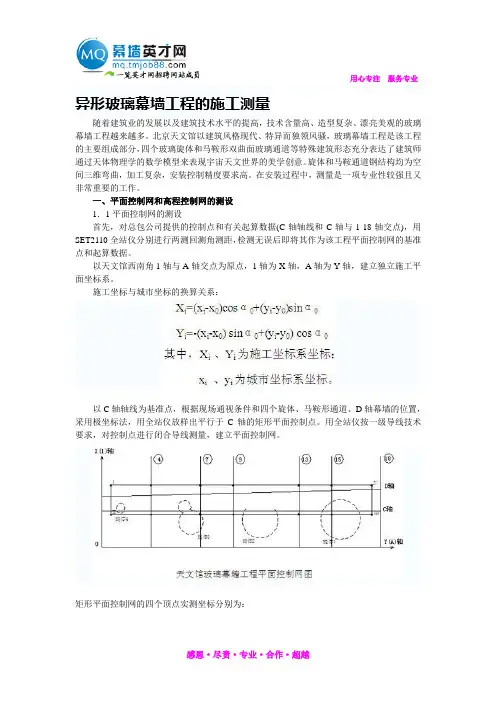

异形玻璃幕墙工程的施工测量
随着建筑业的发展以及建筑技术水平的提高，技术含量高、造型复杂、漂亮美观的玻璃幕墙工程越来越多。北京天文馆以建筑风格现代、特异而独领风骚，玻璃幕墙工程是该工程的主要组成部分，四个玻璃旋体和马鞍形双曲面玻璃通道等特殊建筑形态充分表达了建筑师通过天体物理学的数学模型来表现目前市场天文世界的美学创意。旋体和马鞍通道钢结构均为空间三维弯曲，加工复杂，安装控制精度要求高。在安装过程中，测量是一项有经验性较强且又非常重要的工作。
一、平面控制网和高程控制网的测设
1．1平面控制网的测设
首先，对总包公司提供的控制点和有关起算数据(C轴轴线和C 轴与1-18轴交点)，用SET2110全站仪分别进行两测回测角测距，检验无误后即将其作为该工程平面控制网的基准点和起算数据。
以天文馆西南角1轴与A轴交点为原点，1轴为X轴，A轴为Y 轴，建立单独施工平面坐标系。
施工坐标与城市坐标的换算关系：
以C轴轴线为基准点，根据现场通视条件和四个旋体、马鞍形通道、D轴幕墙的位置，采用较坐标法，用全站仪放样出平行于C轴的矩形平面控制点。用全站仪按一级导线技术要求，对控制点进行闭合导线测量，建立平面控制网。
矩形平面控制网的四个顶点实测坐标分别为：
1．2高程控制网的测设
首先，对总包公司提供的施工现场控制点与城市水准进行联测，然后用DSG320自动补偿水准仪按照四等水准测量规范要求，把高程点引测到每个平面控制点上，并以此作为高程控制网。
二、全站仪三维坐标放样在四个玻璃旋体及马鞍形玻璃通道钢结构安装中的应用
传统的经纬仪+钢尺测量法，是目前钢结构安装及校正测量所采用的普遍方法，其原理简单、直观，容易被大多数人所接受，但细部放线工作较多，工作量非常大，对现场的通视条件要求较高，工程耗费大量的人力、物力，而且效率较低。在高新技术日益发展的今天，
全站仪和计算机得到了广泛的应用，运用接口技术使二者相连，建立一套完整的全站仪实时测绘系统，对钢结构进行测量校正。
根据北京天文馆玻璃幕墙工程的特点，对相对简单的D轴立面幕墙和采光顶棚的结构安装采用传统的经纬仪+钢尺测量法，对相对较复杂的四个玻璃旋体及马鞍形玻璃通道钢结构安装、检校采用全站仪三维坐标放样的方法。
2．1基本原理
（1）根据该工程的特点和平面图的具体情况，以天文馆单独施工坐标系为基准，计算各钢构柱中心和控制点在该坐标系下的理论坐标，运用较坐标原理对钢柱进行测量放样；
如下图所示，O（Xo,Yo,Zo）为测站点，P（Xp,Yp,,Zp）为放样点，io为仪高，vp为棱镜高，L为平距，S为斜距，V为天顶距，α为水平方向值，则P点相对测站点的放样参数为：
（2）运用全站仪、反射贴片对已初步安装的钢构件进行三维坐标检验；检验结果与钢构件控制点的理论坐标进行比较；对误差超限的钢构件进行校正；
（3）运用全站仪、反射贴片对已安装完成的钢构件进行三维坐标实测，运用全站仪数据采集器、接口技术使全站仪和计算机二者相联，在计算机上建立准确的钢构件三维立体图，并以此作为玻璃下单的依据。
2．2全站仪三维定点的精度分析
全站仪测定空间某点P的三维坐标计算公式为：
因测站点亦为高程控制点，仪器高采用钢卷尺准确测量，取
mi=2mm
对于SET2100型全站仪，采用盘左盘右坐标取平均，且m0=2〃，ms=2+2pp?D代入（2）式计算，结果见下表
在实测过程中，大天顶距为650，大视距为78m，故待测点（采用盘左盘右取平均）的平面大点位中误差和高程中误差分别为：
2．3无仪高测量法
准确全站仪测定目标点的三维坐标,目标点标高是三角高程测得的。从以上精度分析中可看出，三角高程测量中仪器和目标高的误差是高程中误差的主要来源。用反射贴片代替棱镜基本可清理目标高误差，为确保精度并清理三角高程测量中量测仪器高的误差对观测成果影响，可采用了高程测量无仪高作业法。其基本原理是：假设测站高程为H0，仪器高为i，从测站观测第1个目标点设为已知高程点，高程为H1，目标高为0，则观测第1点的高程和传递表达式为：
(3)式说明；第j点高程=已知高程H1+已知高程点至第j点的间接高差⊿h1j。由于h1或hj均为全站仪望远镜旋转中心至目标点的高差，并不涉及仪器高，故间接高差h1j也与仪器高无关。根据这一原理，观测方案如下:
首先观测测站到基准点间的高差h1，然后将全站仪置于三维坐标测量状态，输入测站点的坐标X0，Y0，而Z0以虚拟高程H0（H0=基准点高程-h1）输入，仪器高，棱镜高均输入0。测量起始方向即可进行观测。
三、结束语
（1）全站仪三维坐标放样法可以同时进行多根钢结构柱的放样、检校，提高了工作效率，提高了测量精度，在空间结构复杂的工程放样、检验中，应得到推广应用。
（2）在天文馆四个玻璃旋体及马鞍形玻璃通道的玻璃下单中，运用全站仪、反射贴片对已安装完成的钢结构进行实测，建立准确的钢结构电脑三维立体图，可保证下料单的精度，避免钢化玻璃因下单误差而造成的损失。
（3）全站仪三维坐标放样法的标高放样采用无仪高、反射贴片代替棱镜的三角高程测量，精度、效率较高，在空中定位测量有较好效果，在复杂的空中结构安装中较水准仪+钢尺法应用更便捷
