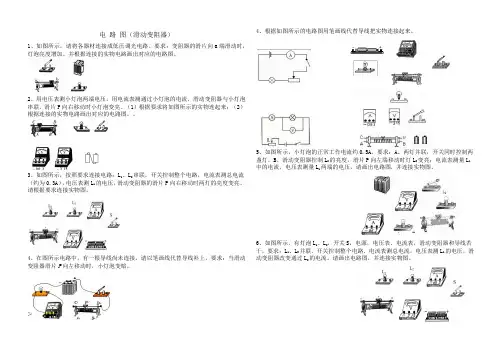

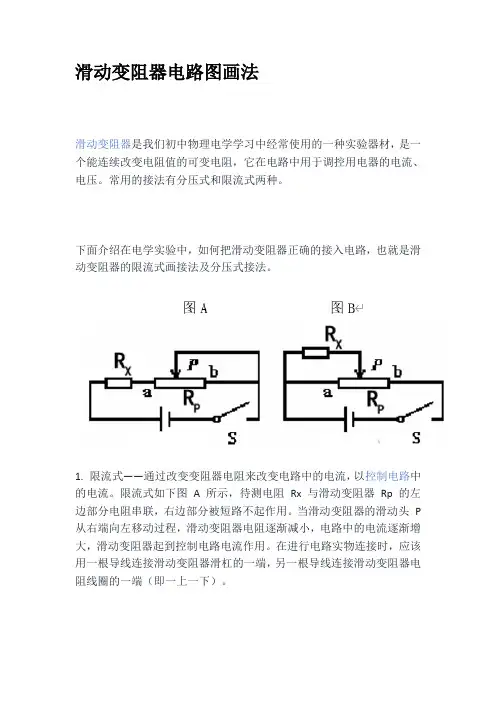

电路图（滑动变阻器）

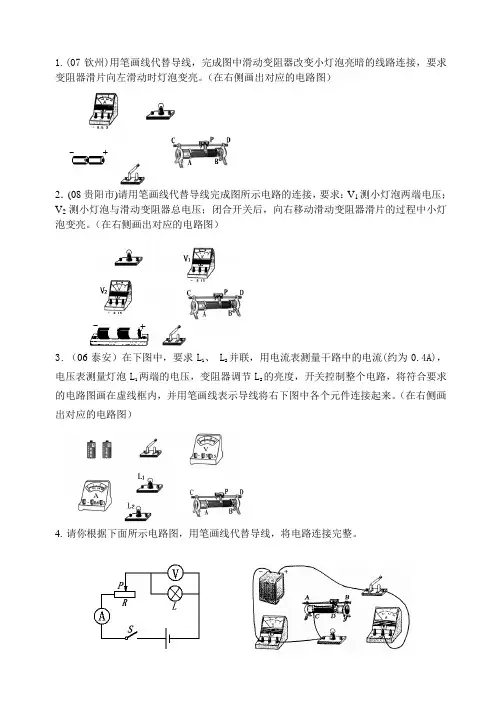

1、如图所示，请将各器材连接成低压调光电路。要求：变阻器的滑片向a端滑动时，灯泡亮度增加。并根据连接的实物电路画出对应的电路图。
2、用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮。（1）根据要求将如图所示的实物连起来；（2）根据连接的实物电路画出对应的电路图。。
3、如图所示，按照要求连接电路：L
1、L
2
串联，开关控制整个电路，电流表测总电流
（约为0.3A），电压表测L
1
的电压，滑动变阻器的滑片P向右移动时两灯的亮度变亮。请根据要求连接实物图。
4、在图所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，小灯泡变暗。4、根据如图所示的电路图用笔画线代替导线把实物连接起来。
5、如图所示，小灯泡的正常工作电流约0.5A。要求：A、两灯并联，开关同时控制两
盏灯。B、滑动变阻器控制L
2
的亮度，滑片P向左端移动时灯L
2
变亮；电流表测量L
1中的电流，电压表测量L
1
两端的电压，请画出电路图，并连接实物图。
6、如图所示，有灯泡L
1
、L
2
，开关S，电源，电压表、电流表，滑动变阻器和导线若
干，要求：L
1
、L
2
并联，开关控制整个电路，电流表测总电流，电压表测L
1
的电压，滑
动变阻器改变通过L
2
的电流。请画出电路图，并连接实物图。

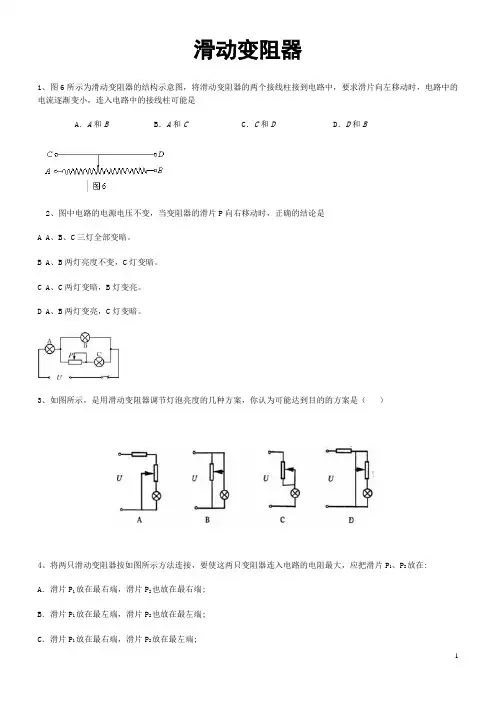

电阻练习
1、关于变阻器的使用方法中错误的是（）
A．应先观察变阻器上标识的最大阻值和允许通过的最大电流
B．变阻器必须并联在电路中
C．闭合开关前，滑片应置于变阻器阻值最大的位置
D．变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路
2、变阻器在日常生活中的应用非常广泛，如：汽车的油量
表、风力测定仪、台秤压力器及调亮度的电灯、调热度的
电锅和调转动强度的电风扇等都利用了变阻器的原理来工
作。如图所示用滑动变阻器来控制灯泡的亮度，为了满足
当滑片P向左移动时，灯泡的发光会更亮一些，则图中导
线的线头F应该接在滑动变阻器的（）
A．接线柱A上 B．接线柱B上 C．接线柱C上 D．接线柱D上
3、如图甲所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮。在图4乙所示的四种接法中，可能实现上述要求的是（）
4、在收音机等用电器中，有一种叫做电位器的元件。电位器的外形及内部结构如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱，以下说法正确的是（）A．只把A和C接入电路，旋动滑片时，能改变通过电位器的电流
B．将A、B接入电路同一点， C接入电路另一点，旋动滑片时，不能改变通过电位器的电流
C．只将A和B接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．只将B和C接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
4题图 5题图 6题图
5、小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮。接下来，以下做法最合理的是（）
A．断开开关S，增加电池的个数重新实验B．断开开关S，更换额定功率更大的灯泡重新实验
C．观察电流表的示数是否为零，判断电路是否断路
D．断开开关S，拆掉导线重新连接电路
6、如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）
A．金属丝的总阻值太小 B．灯泡被短路
C．灯泡灯丝的阻值太小 D．电源被断路
7、如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列做法中，正确的是（）
A．P
1
向上、P
2
向下
B．P
1
向下、P
2
向上
C．P
1
向上、P
2
向上
D．P
1
向下、P
2
向下
8、如图所示，两滑动变阻器的滑片P
1
，P
2
都向右滑动时，下列说法正确的是（）
A. L
1
和L
2
都变暗 B. L
1
和L
2
都变亮，
C. L
1
变暗，L
2
变亮 D. L
1
变亮，L
2
变暗。
8题图 9题图
9、如图所示，当滑动变阻器滑片向右移动时，灯泡L
1
L
2
亮度变化情况分别是（）
A．L
1
变亮，L
2
变暗 B．L
1
L
2
都变亮 C．L
1
变暗，L
2
不变 D．L
1
L
2
都变暗10、如图所示是“用滑动变阻器改变电流”实验的实物连接图，其中滑动变阻器标有“20Ω 1A”字样，则：
（1）变阻器上标着的“20Ω 1A”的含义是______________________________________；（2）滑动变阻器通过滑片改变_________________________________来改变连入电路中的电阻值，从而控制电路中___________________。
（3）当某同学准备闭合开关进行实验时，同桌同学发现了该实验电路连接有错误或不恰当的地方，他及时阻止了这一同学的操作。请你指出该电路连接中错误或不恰当的地方。
①__________________________________
②
__________________________________
