真空干燥箱测试木材含水率国家标准
木材含水率的测试快速检验方法就是用木材含水率测试仪，把探头放木材上一测就能直接读数，很方便；但是这种结果不准确，存在很大的误差。如果是校对方法，那就只能用称重法。具体方法可以参考这个国家标准，本标准等效采用国际标准ISO3130—1975《木材物理力学试验含水率的测定》。
1主题内容与适应范围
本标准规定了测定木材含水率的试验设备、试样、试验步骤和结果计算。
本标准适用于木材物理力学试验时含水率的测定。
2原理
气干或湿材的试样中所包含水分的质量，与全干试样的质量比，来表示试样中水分的含量。
3试验设备
3.1天平，称量应准确至0.001g。
3.2烘箱，应能够保持在103±2℃。
3.3玻璃干燥器和称量瓶。
4试样
4.1试样通常在需要测定含水率的试材、试条上,或在物理力学试验后试样上,按该项试验方法的规定部位截取.试样尺寸约为20mm×20mm×20mm.。
4.2附在试样上的木屑、碎片等必须清楚干净。
5试验步骤
5.1取到的试样应立即称量，结果填入附录B(补充件)记录表中，准确至0.001g。
5.2将同批试样取得的含水率试样，一并放入烘箱内，在103±2℃的温度下烘8h后，从中选定2～3个试样进行第一次试称，以后每隔2h试称一次，至最后两次称量之差不超过0.002g，即认为试样达到全干。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
5.3将试样从烘箱中取出，放入装有干燥剂的玻璃干燥器内的称量瓶中，盖好称量瓶和干燥器盖。
5.4试样冷却至室温后，自称量瓶中取出称量。
5.5如试样为含有较多挥发物质(树脂，树胶等)的木材，用烘干法测定含水率会产生过大的误差时，宜改用附录A(补充件)真空干燥法测定木材的含水率。
6结果计算
试样的含水率，按式计算，准确至0.1％
M1－M0
W＝──────×100
M0
式中W───试样含水率，%；
M1───试样试验时的质量，g；
M0───试样全干时的质量，g。
A1试验设备
A1.1天平，称量应准确至0.001g。
A1.2真空干燥箱，真空度范围0～760mm Hg,漏气量10mm Hg/h，升温范围室温～200℃，恒温误差≦2℃
A2试样
取自试材、试条或物理力学试验后试样上的20mm×20mm×20mm含水率木块，应延纹理劈成约2mm厚的薄片。取自顺纹抗拉强度试验试样破坏后有效部分的木片，不必再劈开。
A3试样步骤
A3.1将劈成薄片的试样，全部放入称量杯中称量，准确至0.001g结果填写入附录B(补充件)中。
A3.2称量后，将试验的称量瓶至于干燥箱内，在加温低于50℃和真空的条件下，使试样
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
达全干后称量，准确至0.001g。检查试样是否达到全干，按本标准第5.2条的规定方法确定。
A4结果计算
试样含水率，应按下式计算，准确至0.1％。
M2－M3
W＝──────×100
M3－M
式中W───试样含水率，%；
M2───试样和称量瓶试验时的质量，g；
M3───试样全干时和称量瓶的质量，g；
M───称量瓶的质量，g。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
端子拉力测试标准(国标) 端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。 表2 拉力值
采用刺破连接方法时应符合下列要求： 1. 电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。 2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。0.35mm2电线拉力值应不小于50N。 什么是AWG？ AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。 CANARE公司使用的导体线号如下表所示。另外，线号越大说明导体的横截面积越小。 AWG 导体横截面积(mm2) 13 2.81 14 2.18 15 1.75 16 1.27 18 1.00 20 0.51,0.56 22 0.34,0.37,0.39 23 0.29,0.30,0.31 24 0.20,0.22,0.23 25 0.18 26 0.14,0.15 28 0.08,0.09 31 0.04 双绞线 100欧姆屏蔽电缆 5类4对24AWG 100欧 5类4对26AWG 屏蔽软线 100欧姆非屏蔽电缆 6类4对23AWG的UTP或SCTP 超5类4对24AWG非屏蔽电缆 5类 4对24AWG 4对24AWG非屏蔽软线 25对24AWG非屏蔽软线 4类
4对24AWG非屏蔽线 25对24AWG非屏蔽线 3类 4对24AWG非屏蔽线 25对24AWG非屏蔽线双体电缆 24AWG非屏蔽4/4对 24AWG非屏蔽/屏蔽4/4对 24/22AWG非屏蔽/屏蔽 4/2对 24AWG非屏蔽2/2对 150欧姆屏蔽电缆 1A型 6A型 9A型
关于胶黏剂的剥离强度试验方法 一.概述 在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。因此对胶黏剂来讲它应有好的抗线应力的能力，另一方面在胶接接头设计上则应尽可能地避免接头承受线应力作用。测定胶接接头的抗线应力的能力大小，主要采用剥离试验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表示，单位是KN/m。 剥离是一种胶接接头常见的破坏形式之一。其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。如织物与织物的胶接属蒙皮与珩条的胶接等。根据试样的结构和剥离结构的不同，它又分为： T剥离强度单位为KN/m； 90°剥离强度单位为KN/m； 180°剥离强度单位为KN/m； Bell剥离（浮滚剥离）强度单位为KN/m； 爬鼓剥离强度单位KN.m/m； 测定剥离强度的方法虽然各有差异，但它的基本操作与影响因素大致相同。 二.T剥离强度试验（金属-金属） 1.原理 用T剥离方法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。 2.仪器设备 拉力试验机并附有能自动记录剥离负荷的绘图装置以及有一能夹紧试样的夹持器。 3.试验步骤 （1）试样制备组成T剥离试样的被胶接材料必须是挠性材料，并被弯曲成90°也不会出现破裂。通常是由两块厚度相同的同一种金属加工而成的薄板胶接在一起制成。这金属材质与薄板厚度在胶黏剂标准中都有规定。厚度应均匀，以不超过0.3mm或0.5mm的LY12CZ铝合金薄板居多。 按有关胶接工艺技术文件，选定薄板的材质与厚度，以及胶黏剂层厚度。当没有明确规定时，则选胶层平均厚度在0.2mm以下，厚0.3mm的LY12CZ铝合金薄板。除非另有规定，试样尺寸，长200mm，宽25mm±0.5mm。施加胶接压力不应少于1MPa。若在压机上加压，则试样上方应覆盖一张邵氏硬度（A）约45，厚10mm 的橡胶板，压力控制在0.7MPa（或按供需双方规定）。每块试片整个宽度涂胶，涂胶长度为150mm。
剥离力测试规范（执行标准 GB 2792-1998） 1，测试环境： 1， 温度23±2℃；相对湿度65±5%RH。 2，无特殊规定，试样除去包装在4.1的条件下，静置2个小时以上 2，测试仪器及辅助工具： 2.1 仪器: “拉力测试仪”。 2.2 工具： 2.2.1 压辊:以GB/T 2792－1998规定的用橡胶包覆的直径（不包括橡胶层）约 84mm,宽度约45mm的钢轮，包覆的橡胶硬度为80°±5°，厚度约6mm。质 量为2000g±50g。 2.2.2 试验板一：镜面不锈钢冷轧钢板（SUS 304钢板）暂以仪器提供的为标准， 材质为GB/T 3280规定的OCr18Ni9或1Cr18Ni9TiPP1].PP长度为300mm± 2mm，宽度为50mm±1mm，厚度为2.0±0.1mm。 2.2.3试验板二：镜面不锈钢冷轧钢板（SUS 304钢板）暂以仪器提供的为标准， 材质为GB/T 3280规定的OCr18Ni9或1Cr18Ni9TiPP1].PP长度为150mm± 1mm，宽度为50mm±1mm，厚度 为1.5－2.0mm。 3，试验步骤 3.1 180°剥离力试验： 3.1.1 清洗剂：甲苯、酒清（原工业甲醇）。 3.1．2 擦拭材料：医用脱脂纱布。 3.2.1 试样的选取： 3.2.1.1 试样的宽度为25mm±1mm，长度约200mm。在制备试样前，先撕去表面的 3～5圈，然后再取约200mm的试样。 3.2.1.2如试样为无基材或双面胶类的产品时，应先将试样母体贴在柔韧性较好 的辅助基材上(如厚度为0.08mm的平织裸布)，并以40-60kg的压力滚压一 次,以辅助基材作为承受拉力的母体。 3.3.1 测试步骤： 3.3.1.1 将试样平行于板的纵向粘贴在钢板的中间位置，用辊压装置的自重以约
序号 端 子 型 号 适 用 线 材 AWG SA（mm） 压接高度 单位:mm 抗拉强度 单位：N 开口长度 单位:mm 1 6.3直插（250直）22#0.33 1.25±0.05 45N以上6 20# 0.5 1.35±0.05 73N以上 18#0.81 1.40±0.0591N以上 16# 1.32 1.65±0.05136N以上 14# 2.08 1.70±0.05 270N以上 2 6.3旗形（250旗） 18# 0.81 1.30±0.0582N以上5 16# 1.32 1.40±0.05 133N以上 14# 2.08 1.55±0.05 194N以上 3 4.8直插（187直） 22# 0.33 1.10±0.0545N以上 20# 0.5 1.15±0.0573N以上 18# 0.81 1.25±0.0591N以上 16# 1.32 1.30±0.05136N以上 4 4.8旗形（187旗） 20# 0. 5 0.95±0.0561N以上 4.2 18# 0.81 1.00±0.05 82N以上 16# 1.32 1.10±0.05133N以上 5 4.2o型（SRA） 24# 0.21 0.85±0.0520N以上 5.5 22# 0.330.90±0.05 39N以上 20# 0.5 1.65±0.05 61N以上 18# 0.81 1.70±0.05 82N以上 16# 1.25 1.75±0.05 133N以上 14# 2 1.80±0.05 194N以上 6 4.2u型（SAA） 20# 0.5 1.60±0.0561N以上 5.5 18# 0.81 1.65±0.05 82N以上 16# 1.25 1.70±0.05 133N以上 14# 2 1.75±0.05 194N以上 7 3.96间距 22# 0.33 1.05±0.05 45N以上4? 20# 0.5 1.10±0.0565N以上 18# 0.81 1.15±0.0580N以上 8 2.5mm间距（XH） 28# 0.08 0.60±0.05 10N以上3 26# 0.130.65±0.0520N以上 24# 0.210.70±0.05 30N以上 22# 0.830.75±0.05 40N以上92mm间距（PH） 28# 0.080.50±0.05 10N以上 2.5 26# 0.130.55±0.0520N以上 24# 0.210.60±0.0530N以上 常见端子尺寸拉力规范 备注：类似端子型号按此规范执行。
胶粘剂180°剥离强度试验方法 挠性材料对刚性材料 GB／T 2790—1995 代替GB 2790—81 国家技术监督局1995—12—20批准 1996—08—01实施 本标准等效采用ISO 8510—2：1990《胶粘剂—挠性材料与刚性材料粘合的胶接试样的剥离试验第2部分：180°剥离》。 1 主题内容与适用范围 本标准规定了挠性材料与刚性材料粘合的胶接试样的180°剥离试验的装置、试样制备、试验步骤和结果处理。 本标准适用于测定由两种被粘材料（一种是挠性材料，另一种是刚性材料）组成的胶接试样在规定条件下，胶粘剂抗180°剥离性能。 2 引用标准 GB 2918 塑料试样状态调节和试验的标准环境 3 原理 两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处剥开，两块被粘物沿着被粘面长度的方向逐渐分离。通过挠性被粘物所施加的剥离力基本上平行于胶接面。 4 装置 4．1 拉伸试验装置 具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置，该装置应配备有力的测量系统和指示记录系统。力的示值误差不超过2％。整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样被破坏时，所施加的力能被测量到。试样的破坏负荷应处于满标负荷的10％～80％之间。 4．2 夹头 夹头之一能牢固地夹住刚性被粘物(见5．1．1)，并使胶接面平行于所施加的力。另一个夹头则如图1所示，能固定住挠性被粘物(见5．1．2)，此夹头是自校准型的，因此施加的力平行于胶接面，并与拉伸试验装置（4．1）的传感器相联。 5 试样 5．1 被粘材料 被粘材料的厚度要以能经受住所预计的拉伸力为宜。其尺寸要精确地测量并写入试验报告。注：被粘试片的厚度由胶粘剂供需方约定，推荐被粘试片的厚度是：金属1．5mm；塑料1．5mm；木材3mm；硫化胶2mm。挠性被粘试片的厚度与类型对试验结果影响较大必须加以记录，当被粘试片厚度大于1 mm时，厚度测量精确到0．1mm；当被粘试片厚度小于1 mm时，厚度测量精确到0．001mm。 5．1．1 刚性被粘试片 刚性被粘试片宽为25．0mm±0．5mm，除非另有规定1]，长为200mm以上的长条。
胶合板含水率的测定 小编：张新空发布时间2014-02-11 来源：林业英才网1 主要内容与适用范围 本标准规定了由GB9846.2定义的胶合板的含水率的测量方法。 本标准适用于至少由三层单板组成的胶合板，也适用于其它各种胶合板。 2 引用标准 GB 9846.2 胶合板术语和定义 GB 9846.8 胶合板普通胶合板的抽取方法 GB 9846.9 胶合板试件的锯割 3 仪器 3.1 天平，读数精确为0.01g。 3.2 空气对流干燥箱，箱内各点温度能保持103±2℃。 3.3 干燥器，用干燥剂使干燥器内空气尽可能接近绝干状态。 4 抽样和试件 4.1 按GB 9846.8的规定抽取样板。 4.2 按GB 9846.9的规定锯割试件。 4.3 试件能代表板的整个横截面，试件上不应含有节子、节孔和缝隙等缺陷，并应清除试件上松散裂片和锯屑。 5 程序 5.1 试件称量应以抽样时的同等状态进行，精确至0.01g。 注：应在抽样后立即锯割试件并进行第一次称量。如不能做到，应采取预防措施，避免从抽样到称量期间内含水率发生变化。 5.2 试件在103±2℃。的温度下干燥到恒定质量。应注意勿将干燥箱塞满，
当干燥箱中试件接近最后称量状态时，不要再放入新试件。 注：当试件前后间隔2h 的称量结果相差不大于0.01g时，即可认为达到恒定质量。 5.3 试件在干燥器中冷却后，迅速按前述精度称量。要防止称量不及时而造成含水率增加超过0.1%。 6 试验结果的计算和表示 6.1 用绝对含水率表示试件的含水率，按下式计算，精确到0.1%。 Ｈ=(ＭH-ＭO)／ＭO×１００ 式中：H—试件的绝对含水率，％： ＭH—试件抽样时的质量，g； ＭO—试件干燥后的质量，g。 6.2 一张或若干张板的含水率等于全部有关试件含水率的算术平均值，此值应精确到0.1%。 6.3上述计算数值的修约均按“四舍六入五单进双舍法”的数字修约规则进行。 7 试验记录和试验报告 7.1 试验记录应包括下列内容： a.胶合板的树种、类别，以及鉴别这种胶合板所需的全部细节； b.测定的数据和计算结果。 7.2 试验报告应包括下列内容： a. 胶合板的树种、类别，以及鉴别这种胶合板所需的全部细节； b.测定计算结果； c.不包括在本标准内的任何操作，以及可能影响测定结果的因素。 附加说明： 本标准由中国林业科学研究院木材工业研究所归口。 本标准由中国林业科学研究院木材工业研究所负责起草。

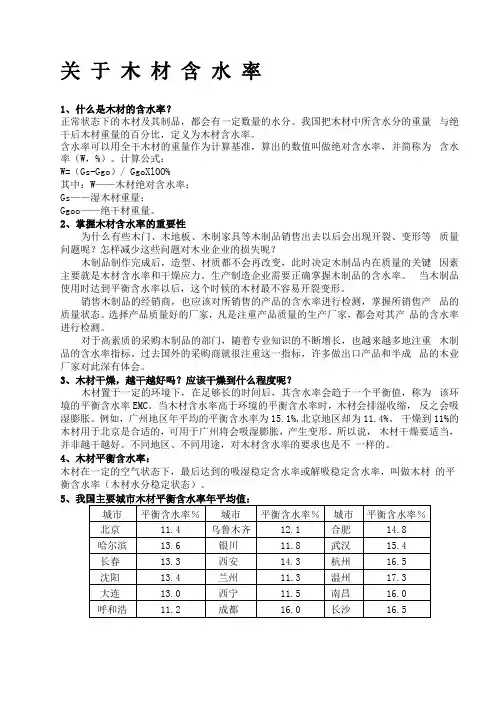

木材含水率 No. 1 Issue: May, 18, 2007 1、木材含水率 正常状态下的木材及其制品，都会有一定数量的水分。我国把木材中所含水分的质量与绝干后木材质量的百分比，定义为木材含水率。 2、木材为什么要干燥 新鲜木材含有大量的水分，在特定环境下水分会不断蒸发。水分的自然蒸发会导致木材出现干缩、开裂、弯曲变形、霉变等缺陷，严重影响木材制品的品质，因此木材在制成各类木制品之前必须进行强制（受控制）干燥处理。正确的干燥处理可以克服上述木材缺陷，提高木材的力学强度，改善木材的加工性能。它是合理利用木材，使木材增值的重要技术措施，也是木制品生产不可缺少的首要工序。 3、木材干燥，应该干燥到什么程度 木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率。当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。所以说，木材干燥要适当，并非越干越好。不同地区、不同用途，对木材含水率的要求也是不一样的。 4、含水率测量的方法 生产中一般采用烘干法和电测法。烘干法就是计量木材试片烘干前和烘干后（绝干）含水量差异来测出含水率的方法，此方法精确度高，但费时繁琐，一般适用于实验室。电测法是根据木材的某些电学特性与含水率的关系，设计成含水率测量仪器直接测量木材含水率的方法，快速方便，精度不如烘干法，但能满足生产工艺要求，适合于大批量木竹制品生产等方面应用。 1）烘干法测量（绝干实验法） 首先在被测的木材中锯取大约20mmX20mmX20mm尺寸的有代表性的含水率试片。所谓代表性就是这块试片的干湿程度与整块木材相一致，并没有夹皮、节疤、腐朽、虫蛀等缺陷。一般应在距离锯材端头250~300mm处截取。将含水率试片刮净毛刺和锯屑后，应立即在精确度为 0.01g，量程不小于200g的天平上称其质量，将该质量记为M，然后将试片放入温度为103±2℃ 的恒温箱中烘6h左右，再取出称质量，并作记录，然后再放回烘箱中继续烘干。随后每隔2h 称一次，直到最后两次称量的质量不变，就是绝干质量，记为Mo。这样就可按下式计算出含水率：W=（M-Mo）/ Mo×100% 注意事项：由于薄试片暴露在空气中其水分容易发生变化，因此，测量时要注意截取试片后或取出烘箱后应立即称质量，如不能立即称质量，须立即用塑料袋包装，防止水分蒸发。 2）电测法测量 电测法一般以直流电阻式（插针式）和交流介电式（感应式）为主。 插针式木材含水率测定仪是用探针插入木材内层，测得两电极之间的电阻。此测量仪用于木材、人造板的含水率测定比较好。 插针式注意事项：
压敏胶带剥离强度测试标准 1. 范围 1.1这些测试方法主要用于压敏胶带剥离强度的测试。 1.1.1 方法 A：单面胶从标准钢板或其他类似表面的平板上180° 剥离的测试方法。 1.1.2 方法B：单面背衬胶粘性的测试方法。 1.1.3 方法C：双面胶与标准钢板粘性的测试方法。 1.1.4 方法D：单面胶或双面胶与离型纸的粘性的测试方法。 1.1.5 方法E：无基材胶带与标准钢板的粘性的测试方法。 1.1.6 方法F：单面胶与标准钢板90°剥离的测试方法。 1.2这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评定可 以针对一卷，两卷之间或一批。 1.3不同的基材和（或）胶质都会影响测定结果，因此，这些方法不适 用不统一的胶质。 1.4这些测试方法不适用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。这些特性对测试结果有很大的影响，因而不能真正代表粘力。 1.5 测试数值用 IS或英寸—磅做为单位，在每个单位系统中数值的规定都是不同的，因此，每个系统必须使用自己的单位。 1.6这些标准没用强调在操作过程中可能会发生的所有安全隐患。标准 使用者有义务去建立一个安全健康的操纵规则。 4.测试方法概要 4.1 方法 A——单面胶180°剥离——用可控压力把胶带粘贴到标准测 试板上。测试时，以恒定的速度180°角从测试板上剥离。 4.2 方法B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上， 取另一式样粘贴到式样以的背面，然后按方法A进行测试。 4.3 方法C——双面胶 4.3.1 表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。 撕去衬纸，贴一层0.025mm（0.001in）的聚酯薄膜，接下来按方法A 进行
木材干燥工艺规程 （一）、木材堆码要求 隔条放置正确，材堆大小适宜，窑内堆放均匀，气流状况良好 1、同一个干燥窑内的木材材质与含水率状况相同或相近； 2、一个窑的锯材厚度偏差不应过大；当厚度偏差明显时，应使用同一层木板厚 度一致，以保证每一块板都能被隔条压住； 3、木材两端应涂蜡，以防木材开裂； 4、隔条放置正确： （1）隔条间距应适当，以减少板材变形并保证气流通畅； （2）隔条应与材堆长度方向相垂直，各层隔条在高度方向上保持在一条垂直线上，并落在材堆或托盘的支撑横梁上，要保证材堆内的正常通风与气 流通道畅通； （3）隔条侧面离材堆端部的距离应在一个隔条宽度内（30mm内），隔条长度和材堆的宽度一致，隔条的宽度要求均匀； 5、窑内堆放时： 材堆之间前后间距保持在10cm左右，以保证即使板材之间未对齐，也不会形成阻塞，影响气流循环； 在材堆深度方向，材堆侧面与后墙，材堆与大门间要留有足够空间（气道）； 在高度方向上，材堆顶部或所压重物距顶棚距离控制在10—20cm左右； 6、材堆长度方向与气流方向垂直，不允许将才堆长度方向顺着气流方向堆放； 7、材堆形状为正六面体，材堆两侧应整齐垂直，当锯材长度不同时，长的最好 堆在材堆的下部和两侧，短材应堆在材堆的中间和上部，以保证材堆的稳定性； 8、迎风面必须装满材堆，不能出现空档；若材堆尺寸不能与窑体匹配或干燥木 材偏少时，可以交叉堆放材堆（合理搭配），以防止气流短路，影响干燥质量。 9、材堆堆放或叠放要整齐、稳定，防止干燥过程中材堆倒塌造成事故； 10、在材堆上面的隔条的位置上放置重物（水泥块）压住，为防止材堆上部几层
木材发生翘曲。 11、开关窑门，要注意安全，缓慢移动，规范开关窑门。 （二）、含水率检验板的制作（含水率测点选择） 一般来说，木材含水率是指木材的绝对含水率。木材含水率的测量是由位于窑内不同的位置的几组探针来完成。探针位置应选择无明显可见缺陷，较湿的有代表性的板材上，木材含水率是由插入的板材的控针测出。同时选择一些非在线移动检测板，把样板放在窑内适当位置以便测试及观察干燥情况。 另外，木材含水率还可以用称重法测量，其先制作含水率检验板，含水率检验板应选择材质好、纹理直、无节疤、无裂纹及明显可见的缺陷，较湿的有代表性的板材。 （三）基准选择 木材进行干燥时，主要根据树种、厚度、含水率和径级等确定适宜的干燥基准；同时根据实践结果进行修正。 （四）、木材干燥过程的实施 1、预热处理 目的：提高木材温度，整体热透，温度均匀，促使木材内部水份重新分布，提高木材可塑性，防止木材开裂、变形，同时脱脂杀菌，提高尺寸稳定 性。 预热时，窑内温度一般比基准同期规定的值略高或相对湿度根据木材的初含水率和应力状态而定，预热时间可根据树种、木材厚度和最初温度确定，一般从干燥窑内温度、湿度达到规定值算起，预热时间大约是：夏季为1— 1.5h/cm（厚度），冬季1.5—2h/cm（厚度）。由预热处理转到干燥基准相当含 水率阶段，时间不得少于2h。 （1）、若初含水率＞纤维饱和点，木材不存在应力，选定相对湿度为100%饱和空气，以促使木材迅速热透。 （2）、若初含水率与纤维饱和点一样时，选定相对湿度可大于96%，允许木材表面少量吸湿以降低木材表面的含水率梯度，恢复粗性变形能力，改
1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范. 2.0范围:此规范适用于各类端子压着检验. 3.权责: 3.1.制造部：依此规范进行生产. 3.2.品保部：负责依此规范进行检验. 4.定义:无. 5.0内容: 5.1.端子正确铆压标准： 5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。 5.1.3.正确铆压见: 如附图一. 5.2.端子不良铆压标准： 5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压 着部份)，此种现象将造成铜丝易断落。如附图二。 5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端 子拉力不足，易脱落。如附图三。 5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。 5.2.4.端子内模有导体外露（分叉）. 如附图五。 5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与 5.2. 6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不 足，易脱落。如附图七。 5.2.7.端子内模压着突嘴过大（超过内模的1/3）。如附图八。 5.3.端子内模导体压着高度测量方式：如附图九 5.4.端子外模绝缘外被压着检验方式: 5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表 面损伤或滑出，则压着高度须重新调整。如附图十. 5.5.端子内模导体拉力测试及检验方式：如附图十一. 5.5.1.测试长度以150mm左右为标准 5.5.2.脱去外被20mm左右。 5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。 5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量. 5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着
附录C木材含水率检验方法 C.1一般规定 C.1.1本检验方法适用于木材进场后构件加工前的木材和已制作完成的木构件的含水率测定。 C.1.2原木、方木（含板材）和层板宜采用烘干法（重量法）测定，规格材以及层板胶合木等木构件亦可采用电测法测定。 C.2取样及测定方法 C.2.1烘干法测定含水率时，应从每检验批同一树种同一规格材的树种中随机抽取5根木料作试材，每根试材应在距端头200mm处沿截面均匀地裁取5个尺寸为20mm×20mm×20mm的试样，应按现行国家标准《木材含水率测定方法》GB/T 1931的有关规定测定每个试件中的含水率。 C.2.2电测法测定含水率时，应从检验批的同一树种，同一规格的规格材，层板胶合木构件或其他木构件随机抽取5根为试材，应从每根试材距两端 200mm起，沿长度均匀分布地取三个截面，对于规格材或其他木构件，每一个截面的四面中部应各测定含水率，对于层板胶合木构件，则应在两侧测定每层层板的含水率。 C.2.3电测仪器应由当地计量行政部门标定认证：测定时应严格按仪表使用要求操作，并应正确选择木材的密度和温度等参数，测定深度不应小于 20mm，且应有将其测量值调整至截面平均含水率的可靠方法。 C.3判定规则 C.3.1烘干法应以每根试材的5个试样平均值为该试材含水率，应以5根试材中的含水率最大值为该批木料的含水率，并不应大于本标准有关木材含水率的规定。 C.3.2规格材应以每根试材的12个测点的平均值为每根试材的含水率，5根试材的最大值应为检验批该树种该规格的含水率代表值。
C.3.3层板胶合木构件的三个截面上各层层板含水率的平均值应为该构件含水率，同一层板的6个含水率平均值应作该层层板的含水率代表值。
压敏胶带剥离强度测试 标准 1. 范围 这些测试方法主要用于压敏胶带剥离强度的测试。 方法 A：单面胶从标准钢板或其他类似表面的平板上180°剥离的测试方法。 方法B：单面背衬胶粘性的测试方法。 方法C：双面胶与标准钢板粘性的测试方法。 方法D：单面胶或双面胶与离型纸的粘性的测试方法。 方法E：无基材胶带与标准钢板的粘性的测试方法。 方法F：单面胶与标准钢板90°剥离的测试方法。 这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评 定可以针对一卷，两卷之间或一批。 不同的基材和（或）胶质都会影响测定结果，因此，这些方法 不适用不统一的胶质。 这些测试方法不适用于一些相对硬质的基材、衬里或在低强度 下高粘性背胶的测试。这些特性对测试结果有很大的影响，因而不 能真正代表粘力。 测试数值用 IS 或英寸—磅做为单位，在每个单位系统中数值 的规定都是不同的，因此，每个系统必须使用自己的单位。 这些标准没用强调在操作过程中可能会发生的所有安全隐患。 标准使用者有义务去建立一个安全健康的操纵规则。 4. 测试方法概要 方法 A——单面胶 180°剥离——用可控压力把胶带粘贴到标 准测试板上。测试时，以恒定的速度180°角从测试板上剥离。 方法 B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板 上，取另一式样粘贴到式样以的背面，然后按方法A 进行测试。 方法C——双面胶 表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。撕去衬纸，贴一层（）的聚酯薄膜，接下来按方法A 进行测 试。 衬里粘力——在双面胶的正面贴上的聚酯薄膜，然
后撕去衬纸贴到不锈钢板上。接下来的测试同方法A。 方法 D——测试离型纸胶带（单面或者双面）的粘性——把胶带粘贴到测试钢板上，衬里面朝外。同方法 A 中单面胶从钢板上剥离类似，用同 样的方法测试衬纸与胶粘剂的剥离强度。 方法E——无基材胶带的粘力测试 正面——把胶带贴到标准测试钢板上。除去衬纸，贴上厚度为的聚酯薄膜形成一个背衬薄膜胶带试样。按照方法 A 进行剥离力的测试。 衬里面——把胶带正面贴上厚度为的聚酯薄膜，撕去衬纸贴后贴到钢板上按方法A进行测试。 方法F——单面胶90°剥离——在可控的压力下把胶贴到标准钢板上，以恒定的速度从钢板上90°角进行剥离测试，计算剥离过程的力。 5. 意义和应用 这些测试方法是为保证质量使用的。给定的压敏胶在特定条件下测定其最大和最小剥离力，其数值用作验收标准。 方法A、B、C、E、F还可以用来测定给定胶带与其他一种或多种不同材料和材质的表面的相对粘力。有代表性的材料式样足以作为标准钢板试验使用。 方法A, B, C, E or F 不能被用来对比测试同类但不同粘着力的胶带。这是因为测试的剥离力并没有规范为一定压力范围。压力会因为单面背 衬的硬度和黏着力度而有所不同。两种不同胶带极少有相同此类属性。 方法 D 可以测试在特定剥离速度下剥离掉黏胶带的离型纸所需要的不同力值。 不同的剥离速度剥离力值不同。 这几种测试方法没有提供设计信息，原因在于通常粘着力和功能要求之间没有直接关联。 6. 设备 取样器—取样器应使用两边平行的单刃刀片，精确的分开距离，这样可以剪切出宽度精确的试样。两种剪切12 和24-mm[ 1-in.]剪切宽度都是 可用的。为了不引起试样边缘破损，取样器也可以选择适合的。注意1— 这些宽度是根据Guide D 5750/D5750M 的公制计量单位为参照的。 除了欧洲外，所谓的组合公制单位世界通用，如果测试的宽度不同，计算的方法也相应 的不同。 注意2—12mm取样刀规格是12mm宽，220mm长的铝制刀柄。。。。。。。。。。。。。。
中华人民共和国国家标准 GB2792－81 压敏胶粘带180°剥离强度测定方法 1 适用范围 本标准规定了用剥离法测量分开压敏胶粘带与被粘板材所需力的测定方法。 压敏胶粘带与被粘物为片、膜材料时，将采用金属校直板进行测定。 2 原理 用180°剥离方法施加应力，使压敏胶粘带对被粘材料粘接处产生特定的破裂速率所需的力。 3 装置 3．1 辊压装置(见图1) 3．1．1 压辊是用橡胶覆盖的直径为84±1mm，宽度45mm的钢轮子。 3．1．2 橡胶硬度(邵尔A型)为60°±5°，厚度6mm。 3.1．3 压辊质量为2000±50g。 3.2 试验机 3．2．1 拉力试验机应符合JB 706-77《机械式拉力试验机技术条件》的关于鉴定试验机的要求。3．2．2 拉力试验机应附有能自动记录剥离负荷的绘图装置。 4 试样 4.l 胶粘带 胶粘带宽度为20±1、25±1mm，长度约200mm。
4．2 试验板 胶粘带与板材粘合时，试验板表面应平整，试验时不应产生弯曲变形，试验板尺寸如图2所示。 单位：mm。 4．3 校直板 胶粘带与片、膜材料粘合时，应使用金属校直板，其尺寸如图3所示。单位：mm。 4．4 试样制备 4．4．1 被粘材料，表面处理方法、试样制备后的停放时间等应按产品工艺规程要求进行。4．4．2 为了保证在试验时胶粘带与被粘片、膜材料保持180°分离角度，用胶粘带将试片顺长度方向的两侧粘贴在金属校直板上。 5 试验条件 5．1 试验室温度为23±2℃；相对湿度为65±5％。
5．2 胶粘带、被粘材料应在5．1条件下放置2h以上。 6 试验步骤 6．1 用精度不低于0．05mm的量具测量胶粘带宽度。 6．2 将胶粘带剥开，切去外面的3～5层，均匀撕剥胶粘带(在粘合长度内不能接触手或其它物体)，使胶粘带与被粘材料一端粘接，其夹角大于30°，被粘材料的另一端下面放置一条长约200mm， 宽40mm的涤纶膜或其它材料，然后用辊压装置的轮子在自重下约以120mm／s的速度对试样来回滚压三次。 6．3 到达产品工艺规程规定的停放时间后，将试样自由端折过180°，并剥开粘合面约10mm。被粘材料夹在下夹持器上，试样自由端夹在上夹持器上。应使剥离面与试验机力线保持一致。6．4 试验机以300±10mm／min下降速度连续剥离。有效剥离粘合面长度约100mm,并有自动记录装置绘出剥离曲线。 7 试验结果 7．1 取值范围 在记录曲线中，曲线AB、CD部分都不计入试验结果(图4)。单位：mm。 7．2 求积仪法计算 压敏胶粘带180°剥离平均强度σ(180°B)(g／cm)按下式计算：
简述胶粘剂剥离强度试验 一、概述 在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。因此对胶黏剂来讲它应有好的抗线应力的能力，另一方面在胶接接头设计上则应尽可能地避免接头承受线应力作用。测定胶接接头的抗线应力的能力大小，主要采用剥离试验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表示，单位是KN/m。 剥离是一种胶接接头常见的破坏形式之一。其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。如织物与织物的胶接属蒙皮与珩条的胶接等。根据试样的结构和剥离结构的不同，它又分为： T剥离强度单位为KN/m； 90度剥离强度单位为KN/m； 180度剥离强度单位为KN/m； Bell剥离(浮滚剥离)强度单位为KN/m； 爬鼓剥离强度单位KN.m/m； 测定剥离强度的方法虽然各有差异，但它的基本操作与影响因素大致相同。 二、T剥离强度试验（金属-金属） 1、原理: 用T剥离方法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。 2、仪器设备 拉力试验机并附有能自动记录剥离负荷的绘图装置以及有一能夹紧试样的夹持器。 3、试验步骤
数字式木材水份测试仪使用说明书 本仪表是一台精密仪器，适合在各种场合测定木器、竹器、棉花、烟草、纸张、中药材等木质纤维类物品的含水量。 一、特点： ?数字式大屏幕液晶显示器 ?测量范围：5%～40% ?分辨率：1% ?准确度：±1% ?准备度高以及反应速度快 ?读值锁定功能，可锁定测量值 ?符号及单位显示，读取方便 ?低电压自动提示符号“” ?电源：单个9V碱性或碳锌电池 ?尺寸：150×67×32mm ?重量：140（包括电池） ?操作温湿度：0℃～40℃（32～104℉）；0～ 70%Rh 二、外观说明 1、探头保护罩 2、测量探针 3、液晶显示器 4、背光开关 5、读数保持开关 6、电源开关三、测量方法： 1、按下“POWER”键，接通电源，此时屏幕显示“00%”。 2、把仪表的探针插入待测物中深约5mm处，此时屏幕的显示值就是待测物的含水量。 3、按下“HOLD”键则锁定当前读数，屏幕显示“H”符号，再按下“HOLD”键，可取消读数锁定功能。 4、测量完毕后，按下“POWER”键，关闭电源，盖好探头保护罩，测量结束。 四、注意事项： 1、本仪表的测量探针十分锐利，千万不得给小孩当玩具，以免受伤； 2、不能把测量探针对着他人使用，以防伤到他人； 3、本仪表是高阻仪器，各部件要有良好的绝缘性，在保存和使用中，都要注意防潮和防尘，保持仪表的干燥与清洁，以保证测量的准确性。 4、当显示器出现“”符号时，说明电池电压不足，此时需更换新的9V电压。 5、如果长时间不使用，应将电池取出，以免电源漏液损坏仪表。 五、技术解答 1、何谓木材含水率？ 我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。 不同的树种，不同部位变化较大，如红松生材的含水率心材达70%，边材可达200%。不同产地材种亦有差异。 2、木材含水率应降到多少才能深加工？ 木材置于一定环境下，在足够长时间后，其含水率会趋于一个平衡值，称为该环境下的平衡含水率。等木材含水率高于环境平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。木材水分含量较高时，将会造成胶接不牢，加工后变形等。不同地区、不同用途，对木材含水率的要求也是不一样的。木材自然平衡含水率一般都在7%～18%之间，因此，此范围可视为多数木 制品生产工艺上的测控标准。此外，一般可凭
真空干燥箱测试木材含水率国家标准 木材含水率的测试快速检验方法就是用木材含水率测试仪，把探头放木材上一测就能直接读数，很方便；但是这种结果不准确，存在很大的误差。如果是校对方法，那就只能用称重法。具体方法可以参考这个国家标准，本标准等效采用国际标准ISO3130—1975《木材物理力学试验含水率的测定》。 1主题内容与适应范围 本标准规定了测定木材含水率的试验设备、试样、试验步骤和结果计算。 本标准适用于木材物理力学试验时含水率的测定。 2原理 气干或湿材的试样中所包含水分的质量，与全干试样的质量比，来表示试样中水分的含量。 3试验设备 3.1天平，称量应准确至0.001g。 3.2烘箱，应能够保持在103±2℃。 3.3玻璃干燥器和称量瓶。 4试样 4.1试样通常在需要测定含水率的试材、试条上,或在物理力学试验后试样上,按该项试验方法的规定部位截取.试样尺寸约为20mm×20mm×20mm.。 4.2附在试样上的木屑、碎片等必须清楚干净。 5试验步骤 5.1取到的试样应立即称量，结果填入附录B(补充件)记录表中，准确至0.001g。 5.2将同批试样取得的含水率试样，一并放入烘箱内，在103±2℃的温度下烘8h后，从中选定2～3个试样进行第一次试称，以后每隔2h试称一次，至最后两次称量之差不超过0.002g，即认为试样达到全干。 中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
5.3将试样从烘箱中取出，放入装有干燥剂的玻璃干燥器内的称量瓶中，盖好称量瓶和干燥器盖。 5.4试样冷却至室温后，自称量瓶中取出称量。 5.5如试样为含有较多挥发物质(树脂，树胶等)的木材，用烘干法测定含水率会产生过大的误差时，宜改用附录A(补充件)真空干燥法测定木材的含水率。 6结果计算 试样的含水率，按式计算，准确至0.1％ M1－M0 W＝──────×100 M0 式中W───试样含水率，%； M1───试样试验时的质量，g； M0───试样全干时的质量，g。 A1试验设备 A1.1天平，称量应准确至0.001g。 A1.2真空干燥箱，真空度范围0～760mm Hg,漏气量10mm Hg/h，升温范围室温～200℃，恒温误差≦2℃ A2试样 取自试材、试条或物理力学试验后试样上的20mm×20mm×20mm含水率木块，应延纹理劈成约2mm厚的薄片。取自顺纹抗拉强度试验试样破坏后有效部分的木片，不必再劈开。 A3试样步骤 A3.1将劈成薄片的试样，全部放入称量杯中称量，准确至0.001g结果填写入附录B(补充件)中。 A3.2称量后，将试验的称量瓶至于干燥箱内，在加温低于50℃和真空的条件下，使试样 中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
核准审核制作 钟菊兰 0范围:此规范适用于各类端子压着检验. 权责: 制造部：依此规范进行生产. 品保部：负责依此规范进行检验. 定义:无. 0内容: 端子正确铆压标准： 端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 端子的内模压着导体后外露部分须超过~1mm。 正确铆压见: 如附图一. 端子不良铆压标准： 绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。如附图二。 绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。如附图三。 尾料切断部分，所剩下之料头超过1mm. 如附图四。 端子内模有导体外露（分叉）. 如附图五。 导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与 导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。如附图七。 端子内模压着突嘴过大（超过内模的1/3）。如附图八。 端子内模导体压着高度测量方式：如附图九 端子外模绝缘外被压着检验方式: 导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。如附图十. 端子内模导体拉力测试及检验方式：如附图十一. 测试长度以150mm左右为标准 脱去外被20mm左右。 以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。 若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量. 拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外) 双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合 端子铆压后高度及拉力必须符合要求标准. 详细见附件一:端子铆压规格一览表. 若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。待一批生产完成后由QE定出该端子的高度及拉力的规格值。
木材含水率与木材加工关系解析 点击次数：39 发布时间：2012-2-3 木材的含水率在纤维饱和点(30％)范围内变化时会发生干缩湿胀现象，因而改变木材的尺寸，引起木材的变形，产生木材和木制品的缺陷。Wengert认为，至少75％的木材制品问题与木材的含水率有关，可见其重要性。为了避免这种不良现象的发生，保持木材尺寸的稳定，保证木制品的质量，经久耐用，合理利用，就必须将木材的含水率严格干燥到并控制在与使用环境的空气状态相适应的程度。 木材的加工与使用，需要正确处理好以下五个环节： 一是正确制定木制品的技术条件，其中包括根据木制品的用途、地区气候、使用环境、木材特征、实践经验而合理规定的干燥锯材(毛料)最终含水率；二是根据规定的最终含水率的要求，对锯材(毛料)进行适当的干燥，并按国家标准进行严格、全面的质量检查和(或)验收； 三是干燥好的锯材(毛料)在加工之前应该妥善保存，在保存期间不应使其含水率发生改变尺寸的较大变化，即干材仓库应有调节空气相对湿度与温度的设施，使库内的空气状态能与干燥锯材(毛料)最终含水率相适应； 四是干燥锯材(毛料)在进行机械加工期间，车间的空气状态不应使木材含水率发生改变尺寸的较大变化，保证公差配合的精度要求，否则应该采取技术措施； 五是木制品在流通过程中如须较长时间的存放或远途运输，则在保存或远途
运输过程中必须采取严密的技术措施，不使木制品(毛料)的含水率发生改变尺寸的较大变化，例如将其存放在有温、湿度调节设施的干材仓库，或对木制品(毛料)加以严密包装等。 然而目前在技术、生产和流通领域，上述环节都不同程度地存在问题，有的环节甚至缺如，以致发生木制品(毛料)变形、开裂等缺陷，严重影响木制品的质量、使用和寿命。同时在商业上引起质量和技术纠纷，甚至诉诸法律，对簿公堂，影响商业信誉，造成物质浪费与经济损失。这种现象，近年来已屡见不鲜。 正确处理木材含水率与木材加工及使用的关系，是当前亟待解决的问题。如何解决这个问题?除加强宣传引起有关方面的足够重视外，似应从掌握有关基本知识，加强相应科学研究和严密技术规范入手。 所谓基本知识，主要是指有关木材平衡含水率、干燥锯材最终含水率及其与周围环境关系的物理规律。这个问题在木材学，木材干燥学及有关文献中都有比较详细的论述，这里作些提要和补充。 木材放在含有水蒸汽的空气(湿空气)中，其含水率最终将会达到与之相适应的稳定状态，称为木材平衡含水率。这种稳定的含水率状态，决定于周围空气的相对湿度，以及温度和木材的干湿程度等，它将随着空气条件的变化而增大或减少。如果木材的含水率比这种稳定状态高，木材将会散失水分，最终达到的稳定状态称为解吸平衡含水率；反之，如果木材的含水率低于这种稳定状态，木材将会吸收水分，最终达到的稳定状态称为吸湿平衡含水率。
