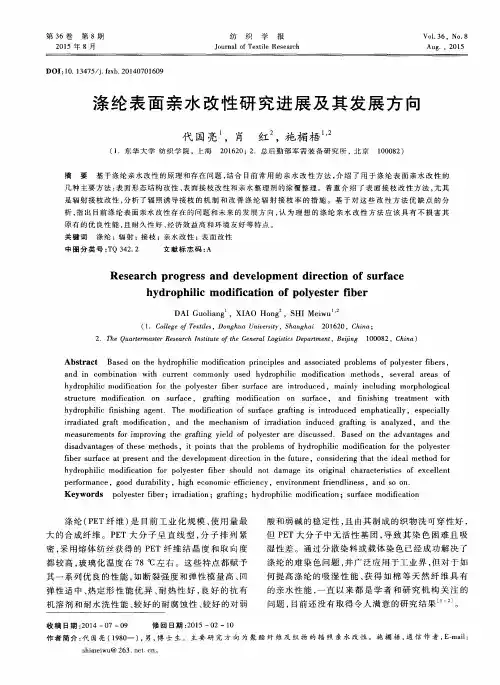

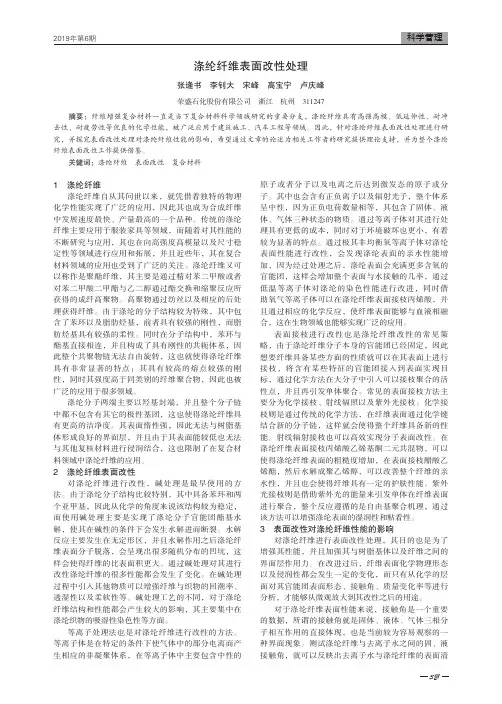

涤纶表面改性研究的进展
2012-06-25 来源: 张翠玲，赵国樑,，宋立丹,王甜甜点击次数：294
关键字：涤纶;表面改性;方法和原理
摘要:介绍了近年来国内外涤纶表面改性的原理、方法、应用以及各种常用表征方法。对等离子体处理方法的3个方面的应用做了详细阐述;介绍了紫外光接枝方法的原理、应用,以及近年来对该方法的改进;阐述了碱处理的原理、应用及近年来的发展趋势。
关键词:涤纶;表面改性;方法和原理
涤纶是产量最大的合成纤维,具有许多优良性能,如:断裂强度和弹性模量高,回弹性适中,热定形性好,耐热和耐光性好,抗有机溶剂、氧化剂以及耐腐蚀性好,对弱酸、碱等稳定[1],等等。由于以上种种优点,在纺织及其他工、农业领域具有广泛的应用。但是,聚酯分子结构对称,结晶度较高,结构中又没有高极性基团, 因此亲水性较差[2],这就在很大程度上限制了它的舒适性、可染性等。另外,由于涤纶对人体安全、无毒、低的吸水性,对人体的体液具有高抗渗透性[3], 近年来,作为生物医学材料的研究也越来越多。但是,很多文献报道:涤纶的低亲水性结构使其血液相容性很差,这也是生物材料领域亟需解决的一个问题。为了使涤纶的应用更广泛,扬长避短,近年来人们开始研究涤纶的表面改性方法。表面改性是指在不改变材料及其制品本体性能的前提下,赋予其表面新的性能,如亲水性、抗静电性、染色性、耐老化性、生物相容性等[4]。
目前,对涤纶的表面主要有低温等离子体处理法、紫外光引发接枝法、湿法化学法、离子束照射法[5]、光化学法[6]等改性方法。
等离子体处理
等离子体表面改性是通过等离子体处理以及在材料表面等离子体接枝来改变材料表面结构的一种表面改性方法[7]。低温等离子体在纤维改性方面的应用研究始于20世纪60年代,此后美国进行了一些研究并有应用该技术处理加工的聚酯纤维(商品名Refresca)投放市场[8]。等离子体对涤纶的表面改性主要有以下几个方面:利用低温等离子体引发接枝聚合反应(Plasma-initiatedGraftedPolymerization);单纯利用等离子体处理,引发表面结构的变化;等离子体聚合沉积成膜对材料表面进行改性。在低温等离子体引发接枝聚合反应方面,很多研究者做了大量的工作。日本九州国立大学的 YoungJinKim等人利用氧气等离子体引发,接枝丙烯酸,然后经过一系列的化学反应来改变涤纶的表面结构达到改变其血液相容性的效果[9]。
天津工业大学的张晓林、马小光通过丙烯酸微波等离子体对涤纶的表面接枝改性来达到提高其染色性能的目的[10]。西南交通大学的潘长江等人利用等离子体表面接枝方法在涤纶表面接枝不同分子质量的聚乙二醇(PEG),使涤纶的抗凝血性能得到了显著改善[11]。
Shizuoka大学聚合物化学实验室的N. NAGAKI等人利用Ar等离子引发涤纶表面改性,通过XPS光谱发现其表面结构发生了变化,通过接触角测试,发现表面改性后亲水性显著改善[12]。在单纯等离子体处理对涤纶进行表面改性的研究中, 日本静冈大学的NORIHIRO INAGAKI等人[13214]也做了大量的工作来证实等离子体对于涤纶表面改性的显著作用。结果表明涤纶表面的N/C比例发生了很明显的变化,其接触角也发生显著变化。西北纺织工学院的陈杰瑢等人单纯利用氧等离子体对涤纶表面进行处理,表面张力评价的解析结果表明,氧等离子体处理后的涤纶表面自由能增大。X射线光电子能谱(XPS)分析表明,涤纶表面被引入了大量含氧和含氮极性基团,最终使得涤纶的亲水性增强[15]。
近年来,人们已开始关注等离子体沉积成膜对涤纶进行表面改性的技术。西南交通大学的王进、潘长江等人采用乙炔等离子体浸没离子注入与沉积(PIII2D)技术,对医用涤纶缝合环材料进行表面改性,分析结果表明:在涤纶材料表面有效地沉积了一层类金刚石(DLC)薄膜。原子力显微镜(AFM)的图像分析进一步证明,表面平均粗糙度从58. 9nm降低到11. 2nm。细菌黏附实验结果证明,沉积了类金刚石薄膜的表面对金黄色葡萄球菌(SA)等5种细菌的黏附均有明显抑制作用[16]。中科院物理所的陈光良等人 [17],以及北京印刷学院的张跃飞等人[18]分别以CH4 为碳源,Ar为稀释气体,用射频等离子体增强化学气相沉积法,在涤纶上沉积了阻隔性能优良的碳氢膜,镀碳氢膜涤纶的阻隔性能都有提高。目前,利用等离子体处理的技术较成熟,在美国已实现了工业化。而在我国,等离子体改性的研究也日益深入,但距离工业化还有一段距离。而涤纶等离子体表面改性的工业化是一种必然的趋势。2紫外光表面接枝
聚合物的表面光接枝, 就是利用紫外光引发单体在聚合物表面进行的接枝聚合,反应遵循自由基聚合机理[4]。表面光接枝的研究始于1957年的Oster等人的报道。近年来,西欧各国的研究报道愈来愈多,其应用领域也已从最初的简单表面改性发展到表面高性能化、表面功能化、接枝成型方法等高新技术领域。但是,目前国内这方面的研究还很少。紫外光引发的表面接枝聚合(表面光接枝)具有2个突出的特点: (1)紫外光比高能辐射对材料的穿透力差,故接枝聚合可严格地限定在材料的表面或亚表面进行,不会损坏材料的本体性能; (2)紫外辐射的光源及设备成本低,易于连续化操作,故近年来发展较快,极具工业应用前景[19]。南京化工大学高分子系的韦亚兵、钱翼清,南京理工大学的朱伟敏等人利用高压汞灯,采用不同的光敏剂,引发丙烯酰胺(AAM)在聚酯薄膜表面的气相接枝聚合,来达到对聚酯纤维表面改性的作用,其亲水性、染色性以及力学性能都有一定程度的改变[20221]。武汉科技学院纺织与材料学院的刘晓洪等人在二苯甲酮作为光敏剂的体系中,利用紫外光引发丙烯酸(AA)在涤纶表面的液相接枝的反应中,发现表面改性后的涤纶的吸水性得到了很明显的提高[22]。四川大学的刘建伟等人采取紫外共辐照方法和逐步偶合接枝方法,先在涤纶表面接枝聚乙二醇, 然后通过化学偶合方法在聚乙二醇末端接枝抗凝血药物肝素,很好地改善了材料的生物相容性[2]。随着人们对紫外光表面接枝研究的深入,实验方案在不断地改进。有文献报道,在微量NaIO4(约为10-
3mol/L)存在下,实验过程中可以不除氧进行反应[23]。由于紫外光表面接枝反应对于条件的要求比较高,特别是光敏剂的选择,以及反应的气氛等条件更为苛刻,为了更有效更方便地进行反应,对于不除氧以及不添加光敏剂的反应的研究,将成为今后紫外光表面改性研究的一个重点。
3碱处理
涤纶结构致密,具有疏水性,耐碱性良好。但在高浓度的碱液中,特别是在高温条件下, PET分子会发生水解,生成乙二醇和水溶性的对苯二甲酸盐。由于PET分子结构中的苯环和2个亚甲基在化学结构上都较稳定, PET的水解过程实际上是大分子中酯基的水解断裂过程。开始系属于亲核加成反应机理,由于结晶部分结构紧密,水分子不易进入结晶区,水解过程基本上在无定形区进行,分解后在纤维表面的分子脱落,称为“剥皮”,因而在纤维表面形成凹凸不平的痕迹, 使纤维变细且具有亲水性[24225]。
由于PET的亲水性极差,就需要对涤纶表面进行碱处理。传统的涤纶碱处理方式是涤纶在渗透剂和促进剂(一般为季铵盐类促进剂)的共同作用下进行碱处理 [25227]。浙江理工大学的程贞娟采用传统的碱处理方法使涤纶织物具有真丝般的感觉[19]。苏州大学材料工程学院的白秀娥改变传统NaOH 水溶液的处理方式,采用NaOH的乙醇溶液对涤纶进行碱处理,研究结果表明,利用乙醇溶液对涤纶进行碱处理大大缩短了处理时间,得到了与水相碱处理相同的效果 [28]。郑敏等人利用超声波/碱协同处理涤纶,除去涤纶表面的低聚物,改善其染色性能[29230]。随着碱处理工艺的发展,近年来越来越多的人开始研究碱胺同浴对涤纶进行碱处理改性,而使纤维表面形成了深一层的凹槽,为改性涤纶的进一步整理打下良好的基础[6, 31232]。
由于涤纶的直接接枝反应不易进行,且接枝率低,人们开始研究经碱减量处理后的涤纶的接枝反应。嘉兴学院的徐旭凡将涤纶织物先进行碱减量处理,一方面使涤纶表面钝化, 另一方面旨在使表层涤纶分子中的酯基发生一定程度的水解,然后用壳聚糖溶液对它进行处理,处理后的涤纶的吸湿性、抗静电性、耐起球性、手感等性能均有显著变化[33]。美国的MatthewD. 等人利用经碱减量处理后的涤纶接枝牛血清蛋白,来改善涤纶材料与蛋白质的亲和性能[34]。浙江理工大学的杨斌利用碱处理后的涤纶吸附壳聚糖整理剂提高织物的服用性能[35]。北京服装学院的宋移团等人利用碱减量处理后的涤纶接枝衣康酸/丙烯酸来改善涤纶织物的染色性能[36]。
4结语
涤纶的表面改性的方法已经被应用在了改善涤纶性能的很多方面,研究者已开始扬长避短,对涤纶的各种表面改性方法进行改进,越来越成熟的表面改性方法将应用在实际生产中。当然,改性后的涤纶的表征方法也将是今后研究的重点。
参考文献:略
改性涤纶的染色 改性涤纶的品种较多，有化学改性和物理改性两类。物理改性主要是采用等离子体表面改性；化学改性主要以增加涤纶纤维分子结构中的非结晶部分，提高这一部分的分子间活动性能，即在聚酯纤维的大分子链中引入不对称的第三单体或极性基团。因此出现了不同改性纤维，如CDP，ECDP和ADP纤维。 CDP纤维是在涤纶中引入第三单体——磺酸基，通常为间苯二甲酸磺酸钠，包括α-—磺酸基—1，3—苯二甲酸，4—磺酸基—1，3—苯二甲酸和5—磺酸基—1，3—苯二甲酸。目前，CDP纤维多数采用间位第三单体，有时也用对位第三单体或同时加入此两种单体。CDP纤维根据所用改性剂的不同又分为高压型（高温型）即CDP纤维和常压型（低温型、易染型）即ECDP纤维。前者是在涤纶中引入第三单体磺酸基团及酸度较小的磷酸基团化合物，可用阳离子染料染色，但染色必须在110~130℃。后者除采用上述相同的第三单体外，还应加入第四单体如脂肪族二羧酸、二醇等改变纤维的非结晶区和扩大其分子活动性，同时降低玻璃化温度，因此可用阳离子染料在常压沸染下染色。 涤纶改性纤维除上述酸改性外，还有阴离子染料可染型（anionicdyeable polyester）简称ADP纤维，ADP纤维主要是在聚酯大分子链中引入碱性极性基团，疏松纤维内部结构，从而可使酸性染料上染。 分散阳离子染料： 具有阴离子性特性。因此很适合改性涤纶（CDP）纤维及其混纺产品的染色。与阴离子染料相容性好，可一浴法染色。 染料的溶解：用适量的50℃以下水搅拌至完全溶解。 染色：用冰醋酸调节pH=4-4.5，30分钟升温至120℃，保温30分钟。 可染阳离子染料： 部分阳离子染料也适合改性涤纶（CDP）纤维的染色：如：阳离子金黄X-GL、红X-2GL，红X-GRL、翠蓝X-GB、蓝X-BL、黑FDLT等。
专业综合实践(综述) 系别：轻工工程系 专业：高分子材料应用技术 班级： 12工艺331 学生姓名：刘彭城 学生学号： 1213323113 指导教师：徐应林
聚乙烯改性研究进展 [摘要] 聚乙烯以优良的力学性能、加工性能、耐化学性等成为最主要的聚烯烃塑料品种,大量用于生产薄膜、包装和管材等.但聚乙烯的非极性和低刚性限制了其在某些领域的应用.综述了聚乙烯的化学改性的新进展.化学改性包括接枝改性、共聚改性、交联改性、氯化及氯磺化改性和等离子体改性. [关键词] 聚乙烯;化学改性;进展 前言 化学改性的方法主要有接枝改性、共聚改性、交联改性、氯化及氯磺化改性和等离子体改性处理等方法.其原理是通过化学反应在PE分子链上引入其它链节和功能基团,由此提高材料的力学性能、耐侯性能、抗老化性能和粘结性能等。 1.接枝改性 接枝改性是指将具有各种功能的极性单体接枝到PE主链上的一种改性方法.接枝改性后的PE不但保持了其原有特性,同时又增加了其新的功能.常用的接枝单体有丙烯酸(AA)、马来酸酐(MA)、马来酸盐、烯基双酚A醚和活性硅油等. 接枝改性的方法主要有溶液法、固相法、熔融法、辐射接枝法、光接枝法等. 程为庄等以过氧化苯甲酰为引发剂,二甲苯为溶剂,进行了丙烯酸与低密度聚乙烯(LDPE)的溶液接枝聚合.聚乙烯接枝了丙烯酸后与铝的粘结强度显著增大,当接枝率为7.2%时,剥离强度由未接枝时的193N/m提高到984N/m.唐进伟等[1]利用固相法在线性低密度聚乙烯(LLDPE)上接枝MA,得到了接枝率为1%～214%,凝胶含量小于4%的LLDPE2g2MA. 于逢源等[2]采用多组分单体熔融接枝法,以甲基丙烯酸缩水甘油酯和苯乙烯作为接枝单体,对LDPE进行熔融接枝改性,获得了接枝率为3%的改性低密度聚乙烯. 鲁建民等研究了粉末态高密度聚乙烯的辐射效应、与多种单体的固态辐射接枝行为及其表征,并将其应用于聚乙烯粉末涂料,其附着力和柔韧性得到显著改善.
聚丙烯抗冲改性的研究进展 [摘要] 综述了近年来有关反应器内抗冲改性聚丙烯研究的最新进展, 介绍了反应器内抗冲改性聚丙烯的生产工艺及多区循环流反应器在丙烯多段聚合中的应用; 介绍了反应器内抗冲改性聚丙烯的形态、结构与性能的关系; 介绍了 反应器内抗冲改性聚丙烯的研究方法及增韧机理。 [关键词] 聚丙烯; 抗冲改性; 共聚物; 结构与性能. 聚丙烯( PP)质轻、价廉, 具有良好的加工性能,应用范围广。PP的很多应用领域要求它具有较好的韧性。均聚PP在低温时变脆, 抗冲改性PP是通过在均聚PP中加入橡胶相制备的。以提高PP抗冲强度为目的的改性大多采用物理共混方法, 将PP和两种或两种以上的其它聚合物以机械共混方法进行混合, 可以得到一种宏观上均匀的聚合物共混物,在一定程度上提高共混物的性能。一方面, 以这种混合方式得到的PP与改性成分达不到真正均匀分布的状态, 故不能显提高共混物的冲击强度; 另一方面, 由于增加了共混工艺, 提高了生产抗冲改性PP的成本。因此, 研究人员想在聚合过程中完成共混工艺, 在反应器内直接合成抗冲改性的PP, 这样不仅可以简化工艺、降低生产成本, 而且还可以使PP和改性成分的混合程度达到亚微观状态, 从而有效地改善PP的抗冲性能。 本文对反应器内抗冲改性PP的生产工艺、形态结构、研究方法、增韧机理等方面的最新进展进行了综述。 1 应器内抗冲改性PP的生产工艺 反应器内抗冲改性PP的生产建立在第四代球形M gC l2 负载Z ieg ler- N atta 催化剂的基础上[ 1 ] 。第四代球形M gC l2 负载Z ieg ler- N a tta 催化剂具有以下特点[ 2] : ( 1)比表面积大; ( 2)孔隙率高, 孔径分布均匀; ( 3)活性中心在催化剂上分布均匀; ( 4)催化剂既具有一定的强度, 又能被聚合物增长时产生 的压力将内部结构破碎成较小颗粒, 并均匀地分布在膨胀着的聚合物内部; ( 5)单体可以自由地扩散到催化剂内部而发生聚合。由于聚合过程中的复制效应, 均聚过程中生成的丙烯均聚物复制了催化剂的某些特点, 如呈规则的球形、具有较高的孔隙率、活性中心在聚合物粒子内部分布均匀等。 反应器内抗冲改性PP 的生产一般采用两步法: 第一步先合成丙烯均聚物, 形成高立构规整度的聚合物, 为最终产品提供足够强的刚性, 这一步一般采用液相本体聚合或气相聚合工艺; 第二步合成乙丙共聚物(橡胶相), 为最终产品提供韧性, 共聚阶段一般采用气相共聚工艺; 最终产品的机械性 能实际上是刚性和韧性的平衡。气相共聚是反应器内抗冲改性PP 合成的关键步骤, 特殊的催化剂结构形态使本体聚合阶段获得的PP粒子具有较高的流动性和多孔性, 完全可以满足气相共聚的要求。合适的气相共聚工艺可以自由地调控共聚物的含量、组成及分子结构。气相共聚也保证了共聚物能均匀地分散在已形成的PP均聚物基体中, 这样既可以得到较高的橡胶相含量, 又不致使橡胶相过

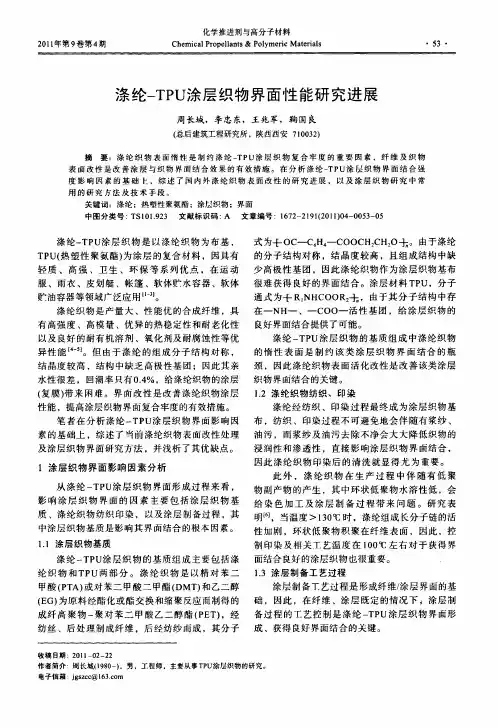

涤纶－ＴＰＵ涂层织物界面性能研究进展 周长城李忠东王兆军鞠国良 总后建筑工程研究所，陕西西安７１００３２ 摘要：涤纶织物表面惰性是制约涤纶－ＴＰＵ涂层织物复合牢度的重要因素，纤维及织物表面改性是改善涂层与织物界面结合效果的有效措施。在分析涤纶－ＴＰＵ涂层织物界面结合强度影响因素的基础上，综述了国内外涤纶织物表面改性的研究进展，以及涂层织物研究中常用的研究方法及技术手段。 涤纶；热塑性聚氨酯；涂层织物；界面 ＴＳ１０１．９２３Ａ１６７２－２１９１ （２０１１ ）０４－００５３－０５ ２０１１－０２－２２ 周长城（１９８０－），男，工程师，主要从事ＴＰＵ涂层织物的研究。 ｊｇｓｚｃｃ＠１６３．ｃｏｍ
?５４?
?５５?
＠＠［１］沃尔特?冯．涂层和层压纺织品［Ｍ］．顾振亚，牛家嵘， 田俊莹，译．北京：化学工业出版社，２００６． ＠＠［２］杨如馨．涤纶织物涂胶复合工艺研究［Ｃ］／／第六届全国 印染后整理学术研讨会论文集．青岛，２００２：１５－１９． ＠＠［３］张翠玲，赵国，宋立丹，等．涤纶表面改性研究的进展 ［Ｊ］．涤纶工业，２００７，２０（６）： ５－８．＠＠［４］别图霍夫．涤纶织物［Ｍ］．张中岳，译．北京：中国工业 出版社，１９６４． ＠＠［５］徐正宁．涤纶工业丝及其车用帘子布的现状与发展［Ｊ］． 合成纤维工业，２００３，２６（４）： １－４． ＠＠［６］赵艳敏．涤纶纱线染色中低聚物的危害及去除剂的研 制与应用［Ｊ］．宁波化工，２００７（１）： １０－１３． ＠＠［７］李忠东．防霉变可压延ＴＰＵ材料设计及制备工艺研究 ［Ｄ］．西安：西安交通大学，２００９． ＠＠［８］程贞娟．改性涤纶仿真丝织物的碱处理［Ｊ］．纺织学报， １９９７，１８（１）： ３４－３９． ＠＠［９］ 白秀娥，秦志忠，张巧莲，等．改性涤纶碱胺同浴碱处 理［Ｊ］．合成纤维，２００３（９）： １０－１２． ＠＠［１０］ Ｍａｔｔｈｅｗ Ｄ Ｐ， Ｗｉｌｌｉａｍ Ｃ Ｑ， Ｍａｒｔｉｎ Ｊ Ｂ， ｅｔ ａｌ． Ｍｏｄｉ ｆｉｃａｔｉｏｎ ｏｆ ｐｏｌｙｅｔｈｙｌｅｎｅ ｔｅｒｅｐｈｔｈａｌａｔｅ（Ｄａｃｒｏｎ） ｖｉａ ｄｅｎｉｅｒ ｒｅｄｕｃｔｉｏｎ： ｅｆｆｅｃｔｓ ｏｎ ｍａｔｅｒｉａｌ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ， ｗｅｉｇｈｔ， ａｎｄ ｐｒｏｔｅｉｎ ｂｉｎｄｉｎｇ ｃａｐａｂｉｌｉｔｙ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｂｉｏｍａｔｅｒｉａｌｓ， １９９５， ６： ２８９－２９９． ＠＠［１１］马丕波，徐卫林，黄丽，等．电晕处理对涤纶纱线上浆 性能的影响［Ｊ］．纺织学报，２００９，３０（４）： ７４－８２． ＠＠［１２］ Ｅｎｉｋｏ Ｆ， Ａｎｄｒａ Ｓ Ｔ， Ｅｒｉｋａ Ｋ． Ｓｕｒｆａｃｅ ｃｈａｎｇｅ ｏｆ ｃｏ ｒｏｎａ－ｄｉｓｃｈａｒｇｅ－ｔｒｅａｔｅｄ ｐｏｌｙｅｔｈｙｌｅｎｅ ｆｉｌｍｓ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｐｏｌｙｍｅｒ Ｓｃｉｅｎｃｅ， ２０００， ７６：１ ５２９－１ ５４０．＠＠［１３］唐晓亮，任忠夫，李驰，等．常压等离子体表面改性涤 纶织物［Ｊ］．纺织学报，２００７，２８（８）： ６３－６５， ７４． ＠＠［１４］ Ｍａｒｃｅｌ Ｓｉｍｏｒａ， Ｊｏｚｅｆ Ｒａｈｅｌ， Ｍｉｒｋｏ Ｃｅｒｎａ． Ａｔｍｏｓｐｈｅｒ ｉｃ－ｐｒｅｓｓｕｒｅ ｐｌａｓｍａ ｔｒｅａｔｍｅｎｔ ｏｆ ｐｏｌｙｅｓｔｅｒ ｎｏｎｗｏｖｅｎ ｆａｂｒｉｃｓ ｆｏｒ ｅｌｅｃｔｒｏｌｅｓｓ ｐｌａｔｉｎｇ［Ｊ］． Ｓｕｒｆａｃｅ ＆ Ｃｏａｔｉｎｇｓ Ｔｅｃｈｎｏｌｏｇｙ， ２００３， １７２（１）： １－６ ＠＠［１５］ Ｗａｔａｎａｂｅ Ｈｉｒｏｓｕｋｅ， Ｍａｋｉｎｏ Ｓｈｏｊｉ， Ｋｕｒｏｄａ Ｔｏｓｈｉｍａｓａ． Ｐｒｏｃｅｓｓ ｆｏｒ ｐｒｏｄｕｃｉｎｇ ａｎ ａｄｈｅｓｉｖｅ ｔｒｅａｔｅｄ ｐｏｌｙｅｓｔｅｒ ｆｉｂｅｒ ｃｏｒｄ： ＵＳ， ６５２８１１３［Ｐ］． ２００３． ＠＠［１６］ Ｌａｎｇｅｒ Ｈｅｉｍｏ Ｊ， ＭｃＫｌｌｉｐ Ｗｉｌｌｉａｍ Ｊ． Ｂｏｎｄｉｎｇ ｏｆ ｒｕｂ ｂｅｒ ｔｏ ｒｅｉｎｆｏｒｃｉｎｇ ｅｌｅｍｅｎｔｓ： ＵＳ， ４１８７３４９［Ｐ］． １９８０．＠＠［１７］ Ｚａｖｉｓｚａ Ｄａｎｉｅｌ Ｍ． Ａｄｈｅｓｉｏｎ ｏｆ ｔｅｘｔｉｌｅ ｃｏｒｄｓ ｔｏ ｒｕｂｂｅｒ ｕｓｉｎｇ ａ ｂｕｔａｄｉｅｎｅ－ｓｔｙｒｅｎｅ ｖｉｎｙｌｐｙｒｉｄｉｎｅ ｒｕｂｂｅｒ ｌａｔｅｘ ａｎｄ ａｎ ａｌｄｅｈｙｄｅ ｃｏｎｄｅｎｓａｌｅ－ｇｌｙｏｘａｌ ｒｅａｃｔｉｏｎ ｐｒｏｄｕｃｔｓ ｍｉｘｔｕｒｅ： ＵＳ， ４２６３１９０［Ｐ］． １９８１． ＠＠［ １８］ Ｓｏｌｏｍｏｎ Ｔｈｏｍａｓ Ｓ． Ｐｒｅｐａｒａｔｉｏｎ ｏｆ ｃｏｒｄ ｆｏｒ ｂｏｎｄｉｎｇ ｔｏ ｒｕｂｂｅｒ： ＣＡ， １２４１７８７［Ｐ］． １９８８． ＠＠［１９］陈铁均，唐威．涤纶帘帆布浸胶胶液：ＣＮ，１３５２３３３［Ｐ］． ２００２． ＠＠［２０］袁爱春，胡祖明，刘兆峰，等．一种改进涤纶帘子线与 橡胶粘合的浸胶配方及制备方法：ＣＮ，１００９９９８６８［Ｐ］． ２００７． ＠＠［２１］宋月贤，郑元锁，王有道，等．涤纶织物与橡胶的粘合 研究［Ｊ］．西安交通大学学报，１９９８，３２（１）：１０４－１０６． ＠＠［２２］王沛喜．涤纶帘子布浸渍用胶粘剂［Ｊ］．中国胶粘剂， ２００５，１４（１）： １２－１６． ＠＠［２３］许其军，姚峻，程辉，等．涤纶浸胶用封闭异氰酸酯的 性能及应用［Ｊ］．产业用纺织品，２００２（６）：３７－３９． ＠＠［２４］狄剑锋．表面处理对涤纶润湿性及可染性的影响［Ｊ］． 纺织学报，２００５，２６（４）： ４９－５３．
涤纶表面改性研究的进展 2012-06-25 来源: 张翠玲，赵国樑,，宋立丹,王甜甜点击次数：294 关键字：涤纶;表面改性;方法和原理 摘要:介绍了近年来国内外涤纶表面改性的原理、方法、应用以及各种常用表征方法。对等离子体处理方法的3个方面的应用做了详细阐述;介绍了紫外光接枝方法的原理、应用,以及近年来对该方法的改进;阐述了碱处理的原理、应用及近年来的发展趋势。 关键词:涤纶;表面改性;方法和原理 涤纶是产量最大的合成纤维,具有许多优良性能,如:断裂强度和弹性模量高,回弹性适中,热定形性好,耐热和耐光性好,抗有机溶剂、氧化剂以及耐腐蚀性好,对弱酸、碱等稳定[1],等等。由于以上种种优点,在纺织及其他工、农业领域具有广泛的应用。但是,聚酯分子结构对称,结晶度较高,结构中又没有高极性基团, 因此亲水性较差[2],这就在很大程度上限制了它的舒适性、可染性等。另外,由于涤纶对人体安全、无毒、低的吸水性,对人体的体液具有高抗渗透性[3], 近年来,作为生物医学材料的研究也越来越多。但是,很多文献报道:涤纶的低亲水性结构使其血液相容性很差,这也是生物材料领域亟需解决的一个问题。为了使涤纶的应用更广泛,扬长避短,近年来人们开始研究涤纶的表面改性方法。表面改性是指在不改变材料及其制品本体性能的前提下,赋予其表面新的性能,如亲水性、抗静电性、染色性、耐老化性、生物相容性等[4]。 目前,对涤纶的表面主要有低温等离子体处理法、紫外光引发接枝法、湿法化学法、离子束照射法[5]、光化学法[6]等改性方法。 等离子体处理 等离子体表面改性是通过等离子体处理以及在材料表面等离子体接枝来改变材料表面结构的一种表面改性方法[7]。低温等离子体在纤维改性方面的应用研究始于20世纪60年代,此后美国进行了一些研究并有应用该技术处理加工的聚酯纤维(商品名Refresca)投放市场[8]。等离子体对涤纶的表面改性主要有以下几个方面:利用低温等离子体引发接枝聚合反应(Plasma-initiatedGraftedPolymerization);单纯利用等离子体处理,引发表面结构的变化;等离子体聚合沉积成膜对材料表面进行改性。在低温等离子体引发接枝聚合反应方面,很多研究者做了大量的工作。日本九州国立大学的 YoungJinKim等人利用氧气等离子体引发,接枝丙烯酸,然后经过一系列的化学反应来改变涤纶的表面结构达到改变其血液相容性的效果[9]。 天津工业大学的张晓林、马小光通过丙烯酸微波等离子体对涤纶的表面接枝改性来达到提高其染色性能的目的[10]。西南交通大学的潘长江等人利用等离子体表面接枝方法在涤纶表面接枝不同分子质量的聚乙二醇(PEG),使涤纶的抗凝血性能得到了显著改善[11]。 Shizuoka大学聚合物化学实验室的N. NAGAKI等人利用Ar等离子引发涤纶表面改性,通过XPS光谱发现其表面结构发生了变化,通过接触角测试,发现表面改性后亲水性显著改善[12]。在单纯等离子体处理对涤纶进行表面改性的研究中, 日本静冈大学的NORIHIRO INAGAKI等人[13214]也做了大量的工作来证实等离子体对于涤纶表面改性的显著作用。结果表明涤纶表面的N/C比例发生了很明显的变化,其接触角也发生显著变化。西北纺织工学院的陈杰瑢等人单纯利用氧等离子体对涤纶表面进行处理,表面张力评价的解析结果表明,氧等离子体处理后的涤纶表面自由能增大。X射线光电子能谱(XPS)分析表明,涤纶表面被引入了大量含氧和含氮极性基团,最终使得涤纶的亲水性增强[15]。 近年来,人们已开始关注等离子体沉积成膜对涤纶进行表面改性的技术。西南交通大学的王进、潘长江等人采用乙炔等离子体浸没离子注入与沉积(PIII2D)技术,对医用涤纶缝合环材料进行表面改性,分析结果表明:在涤纶材料表面有效地沉积了一层类金刚石(DLC)薄膜。原子力显微镜(AFM)的图像分析进一步证明,表面平均粗糙度从58. 9nm降低到11. 2nm。细菌黏附实验结果证明,沉积了类金刚石薄膜的表面对金黄色葡萄球菌(SA)等5种细菌的黏附均有明显抑制作用[16]。中科院物理所的陈光良等人 [17],以及北京印刷学院的张跃飞等人[18]分别以CH4 为碳源,Ar为稀释气体,用射频等离子体增强化学气相沉积法,在涤纶上沉积了阻隔性能优良的碳氢膜,镀碳氢膜涤纶的阻隔性能都有提高。目前,利用等离子体处理的技术较成熟,在美国已实现了工业化。而在我国,等离子体改性的研究也日益深入,但距离工业化还有一段距离。而涤纶等离子体表面改性的工业化是一种必然的趋势。2紫外光表面接枝
聚丙烯改性技术的研究进展 五大通用塑料中，聚丙烯(PP)发展历史虽短，却是发展最快的一种。与其他通用塑料相比，PP具有较好的综合性能，例如：相对密度小，有较好的耐热性，维卡软化点高于HDPE和ABS，加工性能优良；机械性能如屈服强度、拉伸强度及弹性模量均较高，刚性和耐磨都较优异；具有较小的介电率，电绝缘性良好，耐应力龟裂及耐化学药品性能较佳等。但由于PP成型收缩率大、脆性高、缺口冲击强度低，特别是在低温时尤为严重，这大大限制了PP的推广和应用。为此，从上世纪70年代中期，国内外就对PP改性进行了大量的研究，特别是在提高PP的缺口冲击强度和低温韧性方面，目前已成为国内外研究的重点和热点。 1 橡胶增韧PP 橡胶或热塑性弹性体以弹性微粒状分散结构增韧塑料，已被证实是增韧效果较为明显的一种方法。由于PP具有较大的晶粒，故在加工时球晶界面容易出现裂纹，导致其脆性。通过掺人各种含有柔性高分子链的橡胶或弹性体，可大幅度提高PP的冲击强度，改善低温韧性。传统的PP增韧剂有三元乙丙橡胶(EPDM)、二元乙丙橡胶(EPR)、苯乙烯与丁二烯类热塑性弹性体(SBS)、顺丁橡胶(BR)、丁苯橡胶(SBR)等，其中以EPDM或EPR取效果最好。 1．1 PP／乙丙橡胶共混体系 PP与乙丙橡胶都含有丙基，溶度参数相近，根据相似相容原理，它们之间应具有较好的相容性。由于乙丙橡胶具有高弹性和良好的低温性能，因此与PP 共混可改善PP的冲击性能和低温脆性。 李蕴能等研究了乙丙橡胶心P共混物的性能，得出结论：在相同橡胶含量下，增韧共聚PP的效果远优于增韧均聚PP，且增韧效果与橡胶的种类有关。通常情况下，EPR的增韧效果优于EPDM。通过实验发现，当橡胶含量为30%时，增韧效果最好；不同结晶度的EPR对PP的增韧效果也不一样，结晶度越低，其增韧效果越好。 刘晓辉等对不同PP心Pr)M共混物的力学性能进行了研究。结果表明：(1)随着体系中EPDM加入量的增多，材料的冲击强度明显上升，当EPDM含量为30％左右时，冲击强度出现极值；(2)冲击强度的提高和变化与EPDM在PP中的形态和分布有关；(3)EPDM的加入对共混晶体结构有影响，但晶体结构上的差
化工设计通讯Chemical Engineering Design Communications 新材料与新技术 New Material and New Technology 第45卷第3期 2019年3月聚乙烯改性的研究进展 （陕西延长石油延安能源化工有限责任公司，陕西延安727500） 摘要：聚乙烯是一种综合性能较高的工程塑料，自身具备着较强的性能，可以广泛地应用在各行业的产話制造中。主要对聚乙烯的物理改性和化学改性展开研究。 关键词：聚乙烯；物理改性；化学改性 中图分类号：TQ051.893文献标志码：A文章编号：1003-6490(2019)03-0061-01 Advances in Research on Modification of Polyethylene Wang De-yu Abstract:Polyethylene is a kind of engineering plastic with high comprehensive perfbrmance.lt has strong performance and can be widely used in the manufacture of products in various industries.The article mainly studies the physical modification and chemical improvement of polyethylene. Key words:polyethylene；physical modification；chemical modification 超高分子质量聚乙烯（UHMWPE）是一种热塑性的工程塑料，耐磨损性较高，具有耐低温性以及各种比较优质的性能，正是这些性能使得聚乙烯被广泛地应用在医疗，化工，防止，采矿以及建筑和机械等各个行业中。由于超高分子量聚乙烯有着非常高的分子量，在对其进行加工的过程中，存在着一定的难度。因此，必须要对聚乙烯的改性展开研究探讨。 1聚乙烯的物理改性 由于聚乙烯自身的性质，使其具备着特殊的物理性能。所谓物理改性，主要就是将其与其他物质通过一定的方式进行混合，例如，降低聚乙烯的黏度，缩短聚乙烯的加工周期等。 1.1填充改性 在聚乙烯的物理改性中，填充改性的使用范围较为广泛，主要是从微观粒子和宏观粒子填充聚乙烯的相关复合材料。相关专家经过一系列的研究，发现使用偶联剂以及无机填料等对聚乙烯进行改性，可以有效地加强聚乙烯的熔体流动性，尽管如此，这种方式的使用却使聚乙烯的耐磨性所有降低。将使用偶联剂处理的一些铝粉等金属粉添加在聚乙烯当中，可以使物质具备一定的抗静电性能。使用偶联剂对纳米二氧化硅进行处理，再将处理过的少量纳米二氧化硅添加在聚乙烯当中，能够提升聚乙烯的结晶度 1.2流动改性剂改性 流动改性可以有效地改变一些大分子链之间所传递的能量，使聚合物的流动性有所改变。在聚乙烯当中，主要是将脂肪族的碳氢化合物和这些物质的衍生物对聚乙烯进行流动改性。一些专家经过一定的实验研究，对润滑剂FM4在聚乙烯流动性能中的影响进行了探索。主要发现，当润滑剂FM4质量不断增加的情况下，聚合物的熔体流动速率就会越来越大，但是，FM4的质量分数达到20%的时候，熔体流动速率就会出现迅速上升的现象。 2聚乙烯的化学交联改性 化学交联改性主要是改善物质形态的稳定性，将一些交联剂加入聚乙烯当中，使其与之发生交联。或者对其进行辐射，在辐射的影响下这些分子发生交联的现象。 2.1偶联剂交联的改性 偶联剂是一种特殊的物质，该种物质可以经过一定的物理或者化学反应，将两种性质差异悬殊较大的物质进行联合。偶联剂主要用在一些非极性的聚合物和无机增强材料之间，将其表面进行处理，使其进行联合，从而具备着较好的强度。经过相关的研究发现，使用偶联剂对一些物质进行处理之后，可以发现这些物质的颗粒直径较小，使填料在聚合物当中有着较高的分散性，从而改善物质的流动性。 对于超高分子量聚乙烯来说，这种物质主要使用的偶联剂有两种，一种是乙烯基三乙氧基硅烷，以及乙烯基三甲氧基硅烷。偶联剂虽然有着较强的作用，但是必须要在恰当的过氧化物的引发下才能发生作用。偶联剂常用的过氧化物主要是DCP,还必须要借助有机锡的衍生物作为催化剂，才能够发挥较好的作用。使用硅烷来对聚乙烯进行处理的时候，在一定的热力下，过氧化物被分裂形成一些游离基，这些游离基自身有着较高的化学性能，可以将聚合物当中的氢原子进行脱去，使聚合物大分子也变为不同的活性游离基，经过一系列的化学反应，硅烷和聚乙烯交联，从而实现对聚乙烯的交联改性。 2.2辐射交联改性 辐射交联改性，主要便是在一定的辐射下，来改善聚乙烯内部的分子结构，使其性能发生改变。在特定辐射量的影响下，聚乙烯自身的各种特殊性能受到一定的改变。同时，这种辐射交联聚乙烯改性还可以应用在人造关节当中，可以使人造关节的强度增加，延长使用年限。经过相关专业人员的研究发现，对于聚乙烯的辐射交联改性，将PTFE与辐射进行联合，可以改善聚乙烯的耐磨性，使其成为一种新型的材料，可以使其被应用在体内移植的辅助器官当中，从而为人们做出巨大的贡献。 2.3过氧化物交联 对聚乙烯进行过氧化物交联，有着严格的步骤要求。在最开始，使过氧化物与聚乙烯进行熔融，聚乙烯随之产生自由基,自由基在偶合下从而产生交联。使用过氧化物对聚乙烯进行交联，必须要合理地控制温度，才能够使交联后的聚乙烯满足人们的使用需求。另外，聚乙烯在过氧化物交联之后的物质，自身的结构有着较好的性能，能够应用在更加广泛的范围。 3结束语 伴随着各种科学技术的不断发展，人们对聚乙烯改性的研究范围不断扩大，从而来探索聚乙烯的应用潜力，使其能够满足人们在更多行业领域当中的需求。在对聚乙烯进行改性研究的过程中，这些方式多种多样，并非单一使用，人们在使用多种方式的基础上，令聚乙烯有着更加多样化的功能,为人们在各个行业当中生产各种不同功能的物质提供可靠的需求。但是，聚乙烯的改性必须要在特定的环境和条件下,才能够使其有更好的效果。 参考文献 [1]汪晓鹏.超高相对分子质量聚乙烯的改性研究进展[J]-上海塑料, 2015,10（4）:121-127. 收稿日期：2019-01-10 作者简介：王德玉（1991-）.男，甘肃武威人，助理工程师，主要 研究方向为聚乙烯的改性。 ?61?
改性涤纶的发展 【转载】发布者：日期：2011-04-03 1941年英国Whenfield和Dikson以对苯二甲酸和乙二醇为原料合成了聚对苯二甲酸乙二酯，并制成了纤维，在我国商品名为涤纶。涤纶于1946年在英国工业化生产，1953年开始在世界范围内大规模工业化生产，1971年开始在数量上超过尼龙，成为第一大合成纤维。由于涤纶具有强度高、弹性好、保型性好、尺寸稳定性高等优异性能，由其织成的衣物经久耐穿，电绝缘性好，易洗快干，具有“洗可穿”的美称，因而被广泛应用于服装、装饰、产业等领域。但是涤纶由于内部分子排列紧密，分子间缺少亲水结构，因此回潮率很小，吸湿性能差。在相对湿度为95％的条件下，其最高吸湿率为0.7％，由于其吸湿性差，抗静电性不好，涤纶织物透气性不好，染色性差，抗起毛起球性差。 针对涤纶使用性能的缺陷，其改性研究主要有：一是物理改性方法，主要在涤纶的生产过程中进行物理共混改性；二是化学改性方法，运用化学接枝或嵌段的方法改变涤纶的分子链结构，改善涤纶的服用性能。 1 涤纶的染色改性 涤纶纤维是疏水性的合成纤维，缺乏能与直接染料、酸性染料、碱性染料等结合的官能团。虽然具有能与分散染料形成氢键的酯基，但是涤纶分子链结构紧密，染料分子不易进入纤维内部，致使染色困难，色泽单调，直接影响到涤纶面料花色品种的开发。由于涤纶的结晶度高，纤维中只存在较小的空隙，当温度较低时，分子热运动改变其位置的幅度较小，在潮湿条件下，涤纶纤维又不会象棉纤维那样能通过剧烈溶胀而使空隙增大，染料分子难以渗透到纤维内部。涤纶染色时通常只能用分散染料进行染色，并且必须在高温高压下或借助载体进行染色。为了提高涤纶的染色性能，从分子结构上考虑，提高分子链的疏松程度，将有助于染料分子的进入。改善染色性能主要采用的方法有：(1)与分子体积庞大的化台物共聚；(2)与具有可塑化效应的化合物混合纺丝；(3)导入具有醚键那样的和分散性染料亲和性好的基团。采用共聚方法改性制得的涤纶树脂熔点低，结晶度低，纤维的热性能和机械性能受到一定程度的损害。 阳离子染料可染改性方法是将涤纶染色改性剂，如简苯二甲酸二甲脂-5-磺酸钠(俗称三单体，英文缩写SIPM)与涤纶共聚，共聚后的涤纶分子链中引入了磺酸基团，可用阳离子染料染色，所染织物色彩鲜艳，染料吸尽率高，大幅度减少了印染废水的排放，共聚聚酯切片又能增加抗静电、抗起毛球及吸湿性能，是近年来改善涤纶染色性能的主要方法之一。日本尤尼吉卡公司用4份含磺酸基团的间苯二甲酸盐单元的阳离子可染聚酯与1份乙二醇／聚乙二醇／磺酸基间苯二甲酸钠／对苯二甲酸的嵌段共聚物共混纺丝，可制成具有高染色深度
聚丙烯的共混改性 材料一班历晨 1205101018 摘要：聚丙烯，是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规，无规和间 规聚丙烯三种。 甲基排列在分子主链的同一侧称等规聚丙烯，若甲基无秩序的排列在分子主链的两侧无规聚丙烯，当甲基交替排列在分子主链的两侧称间规聚丙烯。一般工业生产的聚丙烯树脂中，等规结构含 量约为95%，其余为无规或间规聚丙烯。 关键字：聚丙烯共混改性、聚丙烯改性研究、改性制品八大应用 聚丙烯共混改性 PP/EVA共混体系 : 物理共混改性的方法分别制备出乙烯—醋酸乙烯含量为0～20wt％的聚丙烯(PP)／乙烯—醋酸乙烯(EVA)共混切片，以PP为皮层、PP／EVA共混物为芯层，采用熔融纺丝工艺制备出皮芯复合中空纤维。文中通过研究原材料的组成、EVA含量、复合比例、纺丝温度和挤出速率／卷绕速率匹配对熔融纺丝稳定性的影响，确定了最佳熔融纺丝工艺，同时对复合纤维的力学性能进行了测试。采用差示扫描量热分析仪(DSC)、声速仪、宽角X-射线衍射仪(WXRD)和扫描电子显微镜(SEM)等分析与检测手段对PP／EVA共混物及共混纤维进行相关性能测试，并经过浸泡，研究皮芯复合中空纤维对有机小分子物质的吸附性能。结果表明：1、当EVA含量为0～20wt％时，可以顺利的进行共混造粒。PP／EVA共混物的熔融指数随着EVA质量百分含量的增加而明显降低；随着温度的升高，共混物熔融指数在230℃后急剧升高，流动性明显改善；PP／EVA共混体系为热力学不相容体系。2、具有可纺性的PP／EVA共混物，经严格控制纺丝条件，可以纺制成一定直径且粗细均匀的皮芯复合中空纤维。最佳纺丝工艺条件为：EVA含量10wt％，皮芯复合比6／4，纺丝温度230℃，挤出速率39.69g／min，卷绕速率500m／min。3、随EVA含量的增加和拉伸倍数的增大，纤维的纤度和断裂强度单调减小。当EVA含量为10wt％，实际拉伸倍数为3.7时，纤维的纤度为9dtex，断裂强度和断裂伸长分别为3.0cN／dtex、39％。4、皮芯复合中空纤维通过纤维内部EVA中的极性基团吸附有机小分子物质，吸附量主要取决于纤维中EVA的含量。5、乙烯—醋酸乙烯与有机小分子物质的溶解度参数差异决定吸附量，两者的溶解度参数差异越小，吸附量越大，因此皮芯复合中空纤维对丙烯酸甲酯的吸附性能很好，对苯乙烯吸附性较好，对乙酸乙酯和柏树精油的吸附性相对较差。 6、拉伸倍数在0～4倍时，随着拉伸倍数的增加，纤维对有机小分子物质的吸附量降低；随着温度 的升高，纤维对有机小分子物质的吸附量在50℃时出现最大值. PP/TPEE共混体系：聚丙烯(PP)纤维是由等规聚丙烯经纺丝加工制得的纤维，具有质轻、强力高、 弹性好、化学稳定性好、制造成本低、再循环加工简便等特点，被广泛用于无纺布、卫生用品、绳 索等。但由于聚丙烯纤维大分子内不含任何极性基团，结构规整，结晶度高，疏水性强，分子内不 含能与染料发生作用的染座，所以丙纶的染色性能较差，严重影响了其在服用纺织品上的应用。因 此，对聚丙烯进行可染改性，是广大研究工作者一直关注的热点。其中在聚丙烯基体中通过加入含 染座的改性剂进行共混改性，是聚丙烯纤维可染改性的主要方法。但改性剂的添加，会对聚丙烯的 纺丝性能和纤维力学性能带来较大的影响，因此，选择适宜的改性添加剂及如何改善聚丙烯与改性 添加剂的相容性，是共混改性的难点。本文采用共混改性的方法，选用与PP溶解度参数较接近的聚 对苯二甲酸丁二醇酯(PBT)与聚四亚甲基醚二醇（PTMG）的嵌段共聚物(TPEE)作为改性添加剂，分别 以乙烯-辛烯共聚物接枝甲基丙烯酸缩水甘油酯(POE-g-GMA)、聚丙烯接枝甲基丙烯酸缩水甘油酯 (PP-g-GMA)、乙烯-醋酸乙烯共聚物(EVA)为相容剂，在双螺杆挤出机中按一定共混比例制得共混样 品；利用扫描电镜(SEM)、旋转流变仪、差示扫描量热仪(DSC)、X-射线衍射仪(XRD)、热重分析仪(TG)
2007年第2期甘肃石油和化工2007年6月 超高分子量聚乙烯改性研究 黄安平,朱博超,贾军纪,朱雅杰 (中国石油兰州石化分公司石油化工研究院,甘肃兰州730060) 摘要:综述了提高超高分子量聚乙烯(UH MWPE)加工性能和物理性能的物理改性和化学 改性方法的研究进展,并指出了其今后的发展方向。 关键词:超高分子量;聚乙烯;改性 超高分子量聚乙烯(UH MWPE)是一种线性结构的具有优异综合性能的热塑性工程塑料,具有其它工程塑料所无法比拟的耐冲击性、耐磨损性、耐化学药品性、耐低温性、耐应力开裂性、抗黏附能力,优良的电绝缘性、安全卫生及自润滑性等性能,可以代替碳钢、不锈钢、青铜等材料广泛地应用于纺织、采矿、化工、包装、机械、建筑、电气、医疗、体育等领域。虽然UHM WPE具有许多优异的特性,但也有许多不足,如熔体流动速度(MFR)极低(接近于0),熔点高(190~120e)、黏度高,极难加工成型等。另外与其它工程塑料相比,具有表面硬度低、热变形温度低、弯曲强度和耐蠕变性较差,抗磨粒磨损能力差、强度低等缺点,影响了其使用效果和范围。为了克服UHMWPE的这些缺点、弥补其不足,使UHMWPE在条件要求较高的某些场所得到应用,需要对其进行改性。 超高分子量聚乙烯通过改性,可以提高其加工流动性,达到增韧、增强、提高耐热以及抗磨损的目的,目前主要的改性都集中在以下几个方面。 1物理改性 所谓的物理改性是指把树脂与其他一种或多种物料通过机械方式进行共混,以达到某种特殊的要求,它不改变分子构型,但可以赋予材料新的性能。目前主要的物理改性方法有填料改性、低熔点、低黏度树脂改性、流动剂改性等。 1.1填料改性 虽然超高分子量聚乙烯具有优异的综合性能,但在表面硬度、耐高温性以及抗磨损性能等方面仍有缺陷,为了使超高分子量聚乙烯能在要求更高的场合得到应用,就有必要对它进行改性。在超高分子量聚乙烯中添加填料进行共混可以提高其耐热性能和力学性能,从而制备出结构性能优良的耐磨材料。 张道权等[1]选用了粉煤灰、硅藻土和石墨三种无机材料填充超高分子量聚乙烯基体,重点考察了填料对其物理机械性能的影响,发现不论任何填料,刚性土无机填料在UHMWPE基体中形成了应力集中点,导致材料中缺陷增加,引起缺口冲击强度下降,这是使用无机填料的一大缺陷。填料结构应尽量避免应力集中,为此填料结构应尽量规则。 胡平等[2]用三氧化二铝、二氧化硅、碳黑、玻璃微珠作为填料,改善了超高分子量聚乙烯的表面 收稿日期:2006-12-05。 作者简介:黄安平(1979-),男,甘肃甘谷人,理学硕士,助理工程师,从事聚烯烃方面的研究工作。
阳离子可染改性涤纶纤维 阳离子可染改性涤纶纤维阳离子可染改性涤纶是在涤纶大分子上引入对阳离子染料具有亲和力的磺酸基或磷酸基团，分高压型(CDP)和常压型(ECDP)两种。 CDP纤维所加入抑第三单体为间苯二甲酸磺酸钠，其染色温度为120℃左右；ECDP纤维除第三单体外，还加入第四单体，常见的有脂肪或芳香二羧酸及其衍生物、脂肪或芳香二元醇及其衍生物以及羧酸类化合物等，其染色温度为100℃；ECDP纤维还分醚型和酯型两种，酯型的耐热性比醚型的好。 阳离子可染改性涤纶纤维的主要特点是可用阳离子染料常压沸染，这既克服了常规涤纶必须用高温高压或载体染色的不足，又可使毛/涤、涤/腈等混纺织物一浴法染色较为容易，而且染色的色泽比较鲜艳。阳离子可染改性涤纶可用于生产各类仿毛产品，短纤或长丝广泛用于生产多类混纺的精、粗纺呢绒，毛线、毛毯以及仿毛花呢等织物。 阳离子可染改性涤纶的缺点是强力较低，耐酸碱性较差，尤其对强碱很敏感，在强碱作用下水解速度比常规涤纶高2~3倍。但可利用这一特性对其进行碱减量处理，提高纤维的柔软性和吸湿性，进而提高其穿着舒适性。 另外，阳离子可染改性涤纶纤维的耐热性也较差，故在织物的定形后处理中，温度要适当降低，一般CDP为170℃，ECDP为160℃较好。 实务： 目前坊间染染改性涤纶纤维很多，主要以保特瓶回收后加工处理，为环保尽力；Recycle 标志。 现场染色加工与传统腈纶差异不大，差在批次的稳定度，纱的饱和值及起始上色温度、最大上色的温度点。 因此现场染色时每批纱务必要先做纱的饱和值(对比性)及起始上色温度、最大上色的温度点(Step-dyeing)控管，决定缓染剂使用量及持温控管点，否则问题层出不穷。
聚乙烯本体接枝改性工艺研究进展 王鉴，冯忠伟，马淑清，齐保坤，苗文青，解明，谢海群 （东北石油大学化学化工学院石油与天然气化工省重点实验室，黑龙江大庆 163318）摘要：聚乙烯由于缺乏极性导致其亲水性、印染性以及与无机填料和极性聚合物的相容性差。接枝极性 的单体是提高聚乙烯极性的有效方法。文中综述了聚乙烯本体接枝改性的接枝机理，讨论了聚合物主链 结构、单体和引发剂对PE接枝反应的影响及其副反应的抑制方法。 关键词：聚乙烯；本体接枝；引发剂；单体 中图分类号：TQ325.12 文献标识符：B 文章编号： 聚乙烯(PE)由于成本低、易加工，耐化学腐蚀等优点被广泛应用于包装、电缆等民用领域。但PE易蠕变，力学性能差不能直接作为绝大多数结构材料使用，缺乏极性使它与无机填料和极性聚合物的相容性弱，因此不能通过与极性材料简单混合来增加强度和刚性。接枝极性单体是改变其极性和相容性最为直接而有效的方法。通过对PE进行接枝改性，在其非极性主链上引入极性或反应性基团，不仅可以有效的提高其亲水性、印染性以及与无机填料之间的界面粘结性，而且有利于同其它极性聚合物共混制备高分子合金，提高材料的附加值。 PE接枝改性一般可分为表面接枝改性和本体接枝改性。表面接枝改性仅对材料表面进行改性，使其表面呈现出特殊的性能，而材料本体内部基本上不发生变化；本体接枝改性是将单体引入到高分子链主链上的接枝反应，在材料的表面及内部均匀的形成接枝链，能够使材料的性能得到整体的改善。本体接枝改性一般可采用熔融、溶液、固相和悬浮等接枝方法。 1 接枝机理 PE本体接枝改性是按照自由基共聚合机理进行的，普遍认为其历程首先是引发剂热分解产生初级自由基，初级自由基进一步夺取PE链上的氢原子(次甲基氢较亚甲基氢和甲基氢易脱除)，形成PE大分子自由基，PE大分子自由基再与加入的单体发生接枝共聚反应，由于立构位阻效应，次甲基自由基与单体的接枝反应活性低于亚甲基自由基。与此同时PE大分子自由基之间的耦合反应会导致PE分子链的支化与交联，所以接枝过程往往伴随支化和交联等竞争副反应。 关于接枝机理的研究大部分建立在接枝MAH的基础上并且对体系内所发生的接枝反应和副反应缺乏统一的看法。Russell[1]认为在PE熔融接枝MAH(MAH)中不可能存在MAH的均聚物P(MAH)，原因是反应挤出的温度一般均超过了形成P(MAH)的顶温160 ℃，MAH以单环形式接枝于PE主链上，不会出现MAH的短支链，并且发现在160 ℃时叔碳原子的反应活性是仲碳原子的3～4倍，这可以很好的解释在平行的实验条件下，采用乙丙共聚物(EPM)作为接枝基体相比于LLDPE或LDPE可以获得更高的接枝率。Gaylord等人[2]则发现MAH在自由基引发剂的作用下将转化成一种激发态的二聚体，这种二聚体参加了接枝反应，并认为MAH以单体和低聚物的形式接枝在PE上。 2 接枝反应的控制因素 PE的功能化产物与副产物的平衡关系在很大程度上依赖于接枝过程中的一些控制参数。如聚合物的主链结构、单体和引发剂的类型、加工工艺、温度和时间等。 2.1 聚合物主链结构的影响 由于接枝反应需要将单体通过共价键连接到预先形成的聚合物主链上，所以聚合物主链的性质对接枝过程的影响至关重要。 Clark等[3]研究了PE主链上端基不饱和度和支化度的差别对接枝和交联反应的影响，发现在过氧化物或过氧化物/MAH存在的情况下，含有高链端不饱和度的PE接枝和交联反应同时增加，即使加入苯乙烯(St)作为共单体，交联现象仍然明显。这一结果归因于St与PE主链上产生的烯丙基自由基反应活性低，其为交联反应增加的主要原因。然而，对于支化度较高的PE，高St用量可以抑制其交联。 Machado等[4]分别采用傅立叶红外光谱和动态流变测定法研究一系列乙烯/丙烯含量不同的聚烯烃上

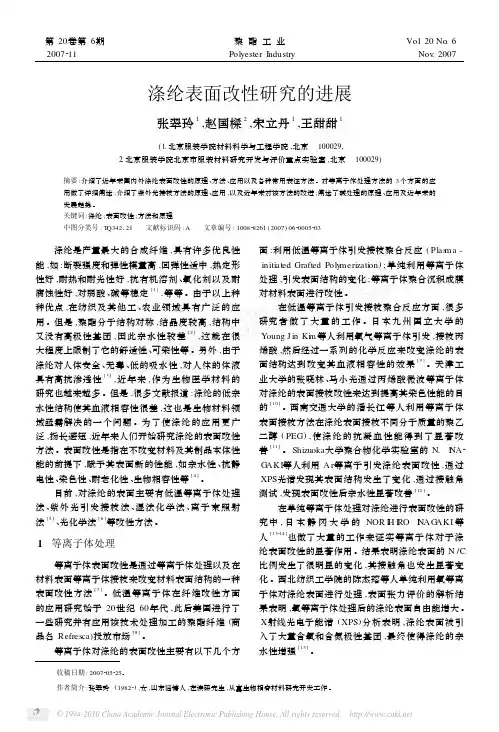

收稿日期:2007-05-25。 作者简介:张翠玲(1982-),女,山东淄博人,在读研究生,从事生物相容材料研究开发工作。 涤纶表面改性研究的进展 张翠玲1 ,赵国樑2 ,宋立丹1 ,王甜甜 1 (1.北京服装学院材料科学与工程学院,北京 100029, 2.北京服装学院北京市服装材料研究开发与评价重点实验室,北京 100029) 摘要:介绍了近年来国内外涤纶表面改性的原理、方法、应用以及各种常用表征方法。对等离子体处理方法的3个方面的应用做了详细阐述;介绍了紫外光接枝方法的原理、应用,以及近年来对该方法的改进;阐述了碱处理的原理、应用及近年来的发展趋势。 关键词:涤纶;表面改性;方法和原理 中图分类号:TQ342 21 文献标识码:A 文章编号:1008-8261(2007)06-0005-03 涤纶是产量最大的合成纤维,具有许多优良性能,如:断裂强度和弹性模量高,回弹性适中,热定形 性好,耐热和耐光性好,抗有机溶剂、氧化剂以及耐腐蚀性好,对弱酸、碱等稳定 [1] ,等等。由于以上种 种优点,在纺织及其他工、农业领域具有广泛的应用。但是,聚酯分子结构对称,结晶度较高,结构中又没有高极性基团,因此亲水性较差 [2] ,这就在很 大程度上限制了它的舒适性、可染性等。另外,由于涤纶对人体安全、无毒、低的吸水性,对人体的体液具有高抗渗透性 [3] ,近年来,作为生物医学材料的研究也越来越多。但是,很多文献报道:涤纶的低亲水性结构使其血液相容性很差,这也是生物材料领 域亟需解决的一个问题。为了使涤纶的应用更广泛,扬长避短,近年来人们开始研究涤纶的表面改性方法。表面改性是指在不改变材料及其制品本体性能的前提下,赋予其表面新的性能,如亲水性、抗静电性、染色性、耐老化性、生物相容性等 [4] 。 目前,对涤纶的表面主要有低温等离子体处理法、紫外光引发接枝法、湿法化学法、离子束照射法 [5] 、光化学法 [6] 等改性方法。 1 等离子体处理 等离子体表面改性是通过等离子体处理以及在材料表面等离子体接枝来改变材料表面结构的一种表面改性方法 [7] 。低温等离子体在纤维改性方面 的应用研究始于20世纪60年代,此后美国进行了一些研究并有应用该技术处理加工的聚酯纤维(商品名Re fresca)投放市场 [8] 。 等离子体对涤纶的表面改性主要有以下几个方 面:利用低温等离子体引发接枝聚合反应(P las m a-i n itiated G rafted Poly m erization);单纯利用等离子体处理,引发表面结构的变化;等离子体聚合沉积成膜对材料表面进行改性。 在低温等离子体引发接枝聚合反应方面,很多研究者做了大量的工作。日本九州国立大学的Young Jin K i m 等人利用氧气等离子体引发,接枝丙烯酸,然后经过一系列的化学反应来改变涤纶的表面结构达到改变其血液相容性的效果 [9] 。天津工 业大学的张晓林、马小光通过丙烯酸微波等离子体对涤纶的表面接枝改性来达到提高其染色性能的目的 [10] 。西南交通大学的潘长江等人利用等离子体 表面接枝方法在涤纶表面接枝不同分子质量的聚乙二醇(PEG ),使涤纶的抗凝血性能得到了显著改善 [11] 。Sh izuoka 大学聚合物化学实验室的N.I N A - GAK I 等人利用A r 等离子引发涤纶表面改性,通过XPS 光谱发现其表面结构发生了变化,通过接触角测试,发现表面改性后亲水性显著改善 [12] 。 在单纯等离子体处理对涤纶进行表面改性的研究中,日本静冈大学的NOR I H I R O I N AGAK I 等人 [13-14] 也做了大量的工作来证实等离子体对于涤 纶表面改性的显著作用。结果表明涤纶表面的N /C 比例发生了很明显的变化,其接触角也发生显著变化。西北纺织工学院的陈杰瑢等人单纯利用氧等离子体对涤纶表面进行处理,表面张力评价的解析结果表明,氧等离子体处理后的涤纶表面自由能增大。X 射线光电子能谱(XPS )分析表明,涤纶表面被引入了大量含氧和含氮极性基团,最终使得涤纶的亲水性增强 [15] 。 第20卷第6期 2007-11 聚酯工业 Polyester Industry V o.l 20No .6 Nov .2007
