看电流修手机
如果说维修师傅是医生的话，那么，维修稳压电源好比医生的听诊器，手机的电流变化就好比手机的脉搏。任何一个有经验的手机维修师傅，对任何一部故障手机，首先做的，就是分析其电流反应。电流状态如何，是判断手机故障的第一步，也是最最基本的一步和最重要的一步！所以，对于初学者，，可能是你修手机的起步，也是你维修手机生涯终生要使用到的一个重要技能！
二、权威的电流数据资料库，将使手机维修速度得到质的飞越，对于所有的手机维修者，用维修笔记，记下各款手机的正常和非正常电流，是非常重要的，这就是宝贵的和无以替代的宝贵维修经验！电流法修机并不神秘，看电流数据人人都会。但什么电流为什么故障，岀现这种故障将如何来修复，这就需要权威有效的数据资料，需要维修人员的大量宝贵经验！如果有了这些宝贵的数据和维修经验，修机的速度将会大幅度的提高，修机的水平将会得到质的飞越！也就是说，修机将变得更加的直观，修机的深奥问题将会进一步的变得傻瓜式，变得更加具有可操作性！
三、本书就是一部宝贵的电流数据库资料大全。
而本书最成功的就是一一几乎提供了所有手机的各种状态下的电流情况；提供了各种故障的电流反应情况，是宝贵的电流数据库资料大全。
由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同，所以可以通过观察电流表指示来判断故障。将手机接上直流稳压电源，接开机键时观察稳压源电流表，电流表指针的变化将成为我们确立故障的最重要和最有效的依据。
四、掌握电流法运用的科学依据
根据IC工作消耗的电流多少来判断故障范围。先将［电源、13M、CPU、暂存、字库］五大件拆下，然后再逐
个装上。
1、当只装上电源IC时，电流为13mA，说明电源IC正常工作电流为13mA，若电流小于13mA，则说明电源IC坏。
2、再装上13M晶体，电流也是13mA，则说明CPU末正常工作。
3、再装上CPU，电流为45mA，若电流为45mA，则说明电源、13M,CPU基本正常工作。
4、再装上暂存，电流也为45mA，此时只有字库尚未装上，也即说明，45mA即为字库未工作的电流，可能是软件坏或字库坏。
所以手机故障判断如下：
1、当按键无电流反应时：第一步，查开机线；第二步，查B+输入线；第三步，查电源IC o
2、加电即有漏电时：主要查与B+相通的元件（功放和电源）
3、按开机键电流为45mA （软件无法正常运行时）。
（1）若开机电流为0 -40mA -稍停-50mA - 0，则多为软件故障，也有少部分为暂存坏。
（2）若开机电流为0 -50mA -0mA ,则多为字库虚焊或坏。
4、当电流小于40mA为CPU未工作时，引起的原因有：电源IC坏；时钟电流坏；CPU坏，此种电流时不用怀疑软件。
5、不用装卡，手机有接收的正常，电流为：0mA （低）—50mA （中）—180mA （高）—140mA （中）抖动、灯灭待机20mA o
（1 ）不管开机后是任何电流，只要灯不当零，手机无接收。
（2 ）若140mA无抖动，灯灭归零，手机无接收。
看电流维修各种手机大全（朋友们看完支持下在走）一，加电大电流：
1, 清洗尾插.
2, 拆下功放试机.
3, 拆下音乐IC试机.
4, 拆下多媒体卡试机.
5, 拆下照相机供电管试机.
6, 电压调小慢慢回升触摸哪里发热.
7, 更换电源IC.
二,加电按开机键无任何电流反应:
1, 重点检查开机线路有无断线.
2, 更换32.768KHZ 晶体.
3, 重植或更换电源IC.
1, 检查VRTC实时时钟供电，若无大多为电源IC损坏.
2, 重植或更换CPU.
四,加电按开机键20?30MA电流反应：
1, 检查VVCO振荡器有无2.8V供电，若无大多为电源IC虚焊或损坏2, 更换13MHZ晶体.
3, 重植或更换中频IC.
4, 检查13MHZ晶体到中频IC有无断线.
5, 检查中频到CPU之间有无断线.
五，加电按开机键电流上升到60MA左右马上回零：
1, 重植或更换版本IC.
2, 重写软件.
3, 检查CPU与版本IC之间有无断线.
4, 重植或更换CPU.
1, 重植或更换版本IC.
2, 重植或更换电源IC.
3, 重写软件.
4, 更换CPU.
七，加电按开机键电流上升到100MA 左右停一下回零：
1, 拆下音乐IC试机.
2, 更换暂存.
3, 重植或更换字库.
4, 检查CPU与字库之间有无断线.
5, 检查CPU与暂存之间有无断线.
八,加电按开机键200?300MA 左石大电流:
1, 更换版本并重写软件.
2, 更换功放.
3, 更换电源IC.
4, 更换CPU.
5, 更换字库.
九,加电按开机键可开机但松手关机: I
1, 重植或更换CPU.
2, 检查CPU到电源间有无断线.
3, 重植或更换电源IC.
1.20mA以内。电流表有指示，但指针不摆动，定在20mA软件故障；尾插漏电；与字库码片相连的电容、
稳压管漏电保护；后备电池漏电；CPU、字库虚焊；32.768kHz损坏；某些手机按键短路或排线短路，也会
引起这故障
2.20mA松手归零。—
如果电流很小，在20mA左右，而且松手就回到零，则可能是13M没起振。
则很可能是程序不能开始运行，重点检查字库
松手维持在20mA，则很以可能是码片的问题，多是码片内的软件坏了。
说明手机的软件已经开是运行了，只是初始化失败
6. 能开机，松手关机］如果手机按住开机键手机能开机，但一松开按键，手机就关机，则主要是电源IC没能得到CPU送来的复位维持信号，主要是因为cpu到电源IC的引线断路引起。
需要重点的检查手机电路中相关的 B +电路，如电源的大滤波电容、电源IC、开关控制管、逻辑供电管、射频供电管、功放、震动器等电路；排插是否短路、后壳是否短路。
CPU工作（50ma左右）--软件工作（60-100ma）--搜索网络（200ma 左右）--待机（10-20ma 跳变）
漏电:（可试拆排除
大电流漏电：（200ma 以上）：
电源输入直到的元件.如:电源IC.功放.后备电池.电源稳压管.驱动管.对地电容--可用温测法.
小电流漏电：（50ma左右绝缘度不足，软件部分虚焊.
不开机：0ma:电源前端开机线
20--40ma: CPU 没工作--查CPU工作具备条件.
10-20ma 回零1-13M
20ma_能稳几秒回零_ --CPU坏的较多.
40--60ma 来回跳变：|更写软件.
40--60ma回落归零电源部分码片
40--60ma站稳］字库电源IC
如电源在40--60ma站稳，排除软件，电源,CPU故障,还不开机更换32.768晶体.
开机电流不开机：电源部分.
大电流不开机：|电源电路，发射电路后备电池.
无接收：（看搜索电流10-20ma来回跳动）
有搜索电流无网络平接收前端.
无搜索电流无网络￥PU无输出R X-ON信号.查码片,CPU,电源IC无供电给接收电路.
有搜索电流但偏大平中频部分.
无发射：（发射电流约开机电流的2倍）
有发射不能打电话平发射末级.
无发射电流：pPU无输出TX-ON信号.查中频IC CPU软件电源.
达不到发射电流^一般查功放，功控,高放管,TXVCO.
大于发射电流不）耗电大，能正常通讯：换功放.
B）不能通汛：功放坏或射频供电电路，调制电路.
看电流修手机有它一定的道理，我修不开机时就常用维修电源加电看电流反应来迅速判断故障大至是什么元件岀现问题，不入网、不发射故障看电流表的摆动来判定大体上是什么部位岀现问题，这个判断过程是先看电流表的电流反应，在特定的时间内，电流的不同，也反应了响应工作部分电源、CPU、FLASH、暂存、的
工作状态，一部手机工作的次序依次是电源、时钟、逻辑、复位、接收、发射，手机每工作到某一步骤时候
所反应的电流肯定是有所变化的，电流法就可以在这个时间内以相对准确的判断出故障点甚至故障元件，然后在测量更换元件。
借用老师的话说修不开机故障，理论在维修的应用上是很难完全发挥的，原因有二：
其一、软件是个黑箱子，谁也不知道CPU内部现在正在跑什么源程序（诺知道源代码还可以推理）；
其二、手机与单片机最大的不同点是，要几个模块共同协作，涉及的电路太多。另外由于使用BGA，一些信号想测也测不到。
因此，电流法和电阻法成为修不开机故障比较好的检测工具。在电流表上电流抖动一下，CPU内部的程序不
知已跑了数以千计的指令。正因为这一点，注定了电流法只能作为宏观的判断。如果要进行微观检测，只能用电阻法、电压法和波形法等。从概率上讲，故障有重复性、并发性。所以，根据经验，电流法有时也有精确判断一些常坏的模块。
电流法修手机还在修主版小电流漏电上有捷径。大家都知道对于主版的小电流漏电往往有无从下手的感觉，
因为漏电电流很小，一般都是阻容元件、小IC漏电引起的，而用小电流抬高主版电压能很快速的找岀漏电元
件。过程是给产生漏电的主版加上维修电源，电压要从0V—点一点往上抬高，观测主版在电流表升高后发生
变化，观测是那个阻容元件或小IC温度过高，目测或温测到之后用风枪把元件拎下更换之……还有一点需注
意就是有的时候就是大电流会直接把坏件连上主版的焊盘也被彻底击穿。对于10毫安级的小电流漏电目测或
温测不到时，可用喷雾法+电流法找岀漏电的阻容元件：过程是用装上松香水的喷雾盒在主版上的均匀的喷上上一层松香水（或直接用烙铁蘸松香给主版小元件喷雾），再加电，能快速目测到元件上面的松香水喷雾挥发的最快阻容元件是漏电元件。对大一点的元件坏引起漏电也可采用调高电压，电流升高，来判断基本上是那个元件的温度升高发烫就是哪个零件坏，处理方法也是目测或温测到之后用风枪把元件拎下更换之既可。
小电流漏电速修妙法，谨慎使用电压要一点一点抬高；不试用于所有机型，如三星机的CPU过4V , CPU大
都会被烧坏?！！！什么方法都不是万能的，我们修机时要灵活多样，该看电流表时就看电流、该测量时就测量元件的好坏、该做软件时就给手机做软件、该倒换元件时就倒换元件、电流法、电压法、波形法都要上，说句难听话必要时还得祭出维修三宝一吹二焊三清洗、总而言之该用什么方法修手机就用什么方法，修好为
准则~ ！

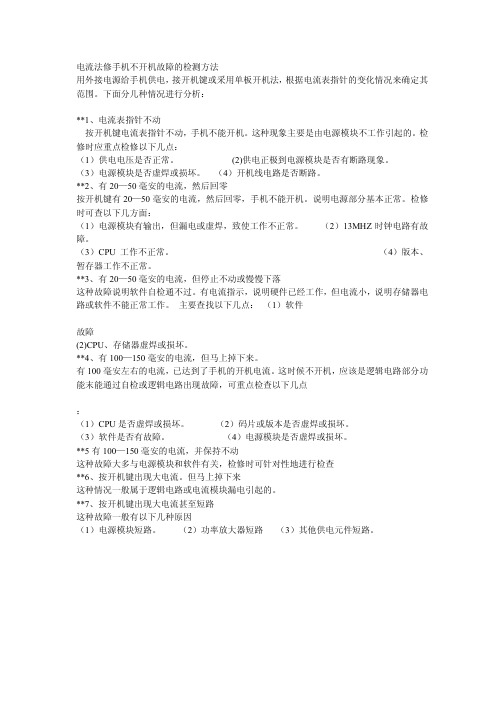

［转帖］教你如何看电流电流法是基于有经验的维修之上的维修方法，需要相当深厚的手机论理基础，所以学习电流法不要识认为不需要学习手机的基础原理和理论呢恰恰相反，而是对理论提岀了更高的要求，不懂理论只能学会运用，懂理论可以做到去充实它、完善它、提高它，熟练地运用到各类机型上去。手机状态分为开机状态、待机状态、发射状态几种，不同工作状态有不同工作电流，可以根据电流情况判断手机部份故障，为了达到节电，一般手机开机电流
50至150ma,发射电流为150至250ma，待机电流为10至15ma。
正常情况下，按开机键，所有背景灯先亮，电流上升到50ma左右，说明电源已开始工作，然后上升到100ma 左右，说明RX电路工作。忽然上升到200至250ma，说明RX、TX均已工作，且在寻找网络，然后又回到150ma左右，说明已找网络未处于待机状态，但背景灯还在亮，然后熄灭，电流回落到10至15ma，来回摆
动开始特定待机，上述电流变化可观察到，说明手机工作正常。
维修电源上，电流表显示的数值，是手机工作时各单位电路电流总和，不同工作状态下的电流基本上是有规律的。如手机岀现故障，电流必然发生变化。有经验的维修人员，通过不同的电流值，可以大致判断故障的部位。如加电有几十ma的电流，说明电源正极某一支电路的元件漏电；若加电电流大于500ma，说明CPU
或电源IC、功放、电源滤波电容等元件被击穿。因此，手机维修人员手头应具备一台内含电流、电压表的多
功能往返奔走电源，以便维修时使用。
维修时可将电流表串联在手机电源电路中，通过测量手机电源电路的总电流，判断故障位置。
1、按开机键，电流表指针不动或徽摆，手机不能开机。这种现象主要是，由于开机信号断路或电源IC不工
作引起。
2、按开机键，有几十ma的电流，然后回到零，手机不能开机。有几十ma电流，说明电源部份基本故障多为时钟电路、逻辑电路或软件不正常造成。若电流有轻微的动，时钟电路应基本正常，一般为软件故障，若
不摆动，可能是时钟电路故障或CPU没正常工作。另外，若几十ma的电流停止不动，再按开关机键无反应，多数情况为软件故障。
3、不开机，按开机键电流表指针指示电流200ma左右稍停一下马上又回到零，这是典型的码片资料错乱引
起软件不开机。
4、手机通电就有20至30ma左右漏电（不按开机键）。表明电源部份有元件短路或损坏。
5、按开机键，有大电流，表明电源部份有短路现象或功放部份有元件损坏。
6、能开机，但待机状态时电流比正常情况大。表明负载电路有元件有漏电。排除方法：给手机加电，1至2 分钟后用手背去感觉哪一个元器件发烫，将其更换，大多数情况下，能排除故障。
7、手机开机后打112，观察电流的变化，若电流变化正常，则说明发射电流基本正常，若无电流变化，则说
明发射电路不工作，若电流变化过大，一般说明功放电路坏。
8、加上电池就漏电，首先取掉电源IC，若不漏电，说明由电源IC引起，如仍漏电，说明故障由电池正极直接供电元件损坏或其通电线路自短路造成。根据电池给手机供电原理查找线路或元器件。
9、手机无信号强度指示或无网络，可根据电流表指针摆动情况判断故障的大致范围。正常情况下，在手机寻
找网络的同时，电流列指针不停地摆动，幅度有10ma左右，如果电流表指针摆动正常，仍无网络，故障范
围大多在发射VCO部份或功放电路跌价。如电流表指针摆动不正常也无信号强度指示，则故障范围大多在接
收VCO、本振部份功接收通道其它部份。
【原创】NEC N8-800不开机看电流的维修方法都说NEC的手机很难修，但我觉得只要掌握好了自检测电流
就很容易把问题找出来的，下面具体说一下，加点电流在50-100MA的摆动的，一般都是主板元件虚汗，维
修方法只要把扳子取下，用手用力按逻辑不分的芯片，如果按到哪个芯片电流跳到20-30MA而且不动了，说
明次IC虚汗，如何电流自检到20-30MA后不动了，说明问题不在主版，应该锁定在总成，一般都是排线问题，如果加电电流直线上升不动，不自检，（具体电流到哪里不动了那不确定的，但一般都不大，应该在20-50
之间）那说明主版上有元件短路或损坏了，这样就很难维修的，但一般CPU-字库的问题较大。
1、按开关无电流
因为700U系列手机无电源IC，它的逻辑供电主要由稳压管U401、U402提供，电池电压直接加到U401、U402的第1脚，当按下开关K555时，电池电压通过R416送到Q408基极，从Q408集电极产生的3V触发电压送到U401的第3脚，使U401工作并从第4脚送出VDD电压，一路供U201第100、124脚，给CPU 供电，另一路经过
R419送到U402第3脚，启动U402工作并从第4脚送出VCPU电压，给U201第6、138脚供电，同时经过R204给U301、U304供电，码片的供电由VDD提供。所以，如果电池断线、U401和U402及Q408损坏、开关K555接触不良或断线，都会造成按开关无电流的故障。在实际维修中，U401、U402故障率较高。
2、15mA以下电流有10mA以上工作电流，基本可以说明供电正常，造成15mA以下电流的故障现象通常是
由于开机主时钟不工作引起的。700U的主时钟晶体X101由IC104的第4脚输出的VCC SYN供电，IC401
的启动工作电压来自于CPU第18脚。由X101送入中频IC的信号在中频内振荡，并从中频IC102的第20
脚送出19 . 2MHz主时钟频率，经C175送到Q107放大，再经C114送到CPU第125脚，提供CPU开机电路工作，如果因为供电管IC104、晶体X101、中频IC102、放大管Q107其中的某一个元件损坏，都会引
起CPU第125脚无19 . 2MHz主时钟，按开关只有15mA以下电流不开机的故障现象。在实际维修中，X101
故障率最高，其次是供电管IC104和中频IC102，有部分进水机也有CPU损坏引起的故障。
3、20 —40mA电流通常如果有20mA以上电流并能保持，说明手机的供电的主时钟19.2MHz晶体工作均正常。因为设计的特殊原因，700U系列手机早期的暂存U304容量太小，在手机使用一段时间后U304都易损坏，所以，如果你发现暂存不是新版W24L01Q的型号，只要更换新版的暂存即可修复；如是本身就是新版
暂存，则只要加焊或拆下暂存重装即可。另外，晶体X201损坏也会造成按开关只有20 —40mA电流而不开
机的现象，维修时先测其频率32KHz是否正常，如果X201频率不正常，则多为32K晶体损坏，更换即可修复；如果仍无效，则只有更换CPU才可排除。
4、40 —80mA电流如果电流在40 —80mA电流之间，则供电、时钟肯定正常，如果在
加焊暂存无效的情况下，通常多为存储软件的字库、码片程序错乱或损坏引起，维修时只要拆下字库和码片
用48重写一套资料即可。（注：如果暂存型号是旧版，则先把暂存换成新版，再拆字库和码片用48写资料）5、80mA以上大电流出现大电流的现象有两种，一种是加电源不按开关键就有大电流，这种现象多为电池电
压直接负载电路有短路或漏电，如U401、U402、U403、U409、IC104和充电控制管Q401、Q420等；另
一种是按下开机键才有大电流，这种现象多为供电负载短路引起，如CPU版本、码片、暂存等。维修时通常
以哪个元件发热更换哪个元件的方法排除。
0毫安=检杳开机线，由源
8毫安=检查中频是否虚焊，若不虚焊则CPU已坏，更换OK
20毫安=CPU已检测到字库，写软件25毫安?65毫安跳变=可格式最后1M开机
45毫安=检查13兆与时钟
117毫安=CPU已损坏，更换
绝对好用
手机维修的一般技巧
一、自动开机加上电池后，不用按开/关键就处开开机状态了。主要由于开/关键对地短路或开机线上其它元器件对地短路造成。取下手机板，用酒精泡后清洗，大多可以解决此故障。
二、自动关机（自动断电）1.振动时自动关机这主要是由于电池与电池触片间接触不良引起 2 .按键关机手
机只要不按键盘，手机不会关机一按某些键手机就自动关机，主要是由于CPU和存储器虚焊导致，加强对存
储器CPU及存储器的焊接一般可解决问题。3 .发射关机手机一按发射键就自动关机，主要是由于功放部分故障引起，一般是由于供电IC （或功放控制）引起此故障。
三、发射弱电、发射掉信号 1 .发射弱电手机在待机状态时，不显弱电，一旦打电话，或打几个电话后马上
显示弱电，岀现低电告警的现象。这种现象首先是由于电池与触片接口间脏了或接触不良造成；其次是电池
触片与手机电路板间接口接触不良引起；再其次就是功放本身损坏引起。2.发射掉信号手机在待机状态时，
不掉信号，一旦手机发射马上掉信号，这种现象是由于手机功放虚焊或损坏引起的故障。
四、漏电手机漏电是较难维修的故障。首先判断电源部分、电源开关管是否烧坏造成短
路。其次判断功放是否损坏。再其次，漏电流不太多的情况，给手机加上电源1?2分钟后用手背去感觉哪部
分元件发热严重，此元件必坏无疑，将其更换。如果上面的方法仍没有解决故障，就只有去查找线路是否有电阻、电容或印刷线短路。
五、不入网不入网可分为有信号不入网、无信号不入网两种情况。目前在市场上爱立信系列、三星系列的手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关，其它系列手机必须等到手机进
入网络后才显示信号强度值。对其它系列的手机在判断故障范围时，给手机插上SIM卡，调菜单，用手动搜
寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。
六、信号不稳定（掉信号）由于接收通道元器件有虚焊所致（摔过的手机易岀现此故障）。主要对接收滤波
器、声表面滤波器、中频滤波器和接收IC等元器件进行补焊，大多能恢复正常。
七、软件故障归纳起来，手机软件故障主要现象有：1.手机屏幕上显示联系服务商、返厂维修等信息都是
软件故障，重写码片资料即可。 2 .用户自行锁机，但所有的原厂密码均被改动，因此岀厂开锁密码无用，
重写码片资料即可。3 .手机能打岀电话，但设置信息无记忆、显示黑屏、背光灯不熄、电池正常弱电告警等故障，在相关的硬件电路正常情况下，软件也能引起这些故障，必须重写码片资料。
八、根据手机电流情况判断故障原因 1 ?不开机，按开机键电流表指针微动或不动，这种现象主要是由于开
机信号断路或电源IC （不工作）引起。2 ?不开机，按开机键电流表针指示电流，比正常值200mA左右小了许多，但松开开机键电流表指针回到零，这种现象说明电源部分基本正常、时钟电路没有正常工作或者CPU 没有正常工作。3 .不开机，按开机键电流表指针指示电流200mA左右稍停一下马上又回到0mA。这是典型
的码片资料错乱引起软件不开机故障。 4 .按开机键有20?30mA左右漏电流，表明电源部分有元器件短路
或损坏。5.按开机键有大电流漏电表明电源部分有短路现象或功放部分有元器件损坏。 6 .加上电池就漏电，
首先取掉电源集成块，若不漏电，说明故障由电源IC引起；如仍漏电，说明故障由电池正极直接供电的元器
件损坏或其通电线路自身短路（进水易岀现此故障）造成。根据电池给手机供电原理查找线路或元器件（电
源滤波电容、电源保护二极管有时会岀现短路）。7.手机能工作，但待机状态时电流比正常情况大了许多。
