国电青山热电有限公司

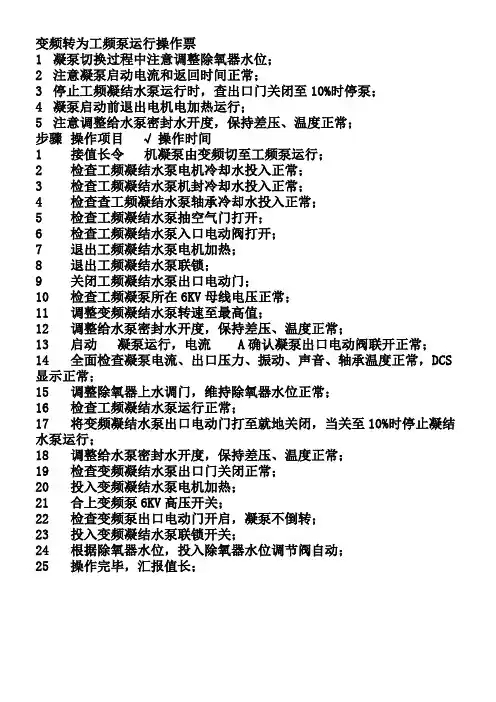

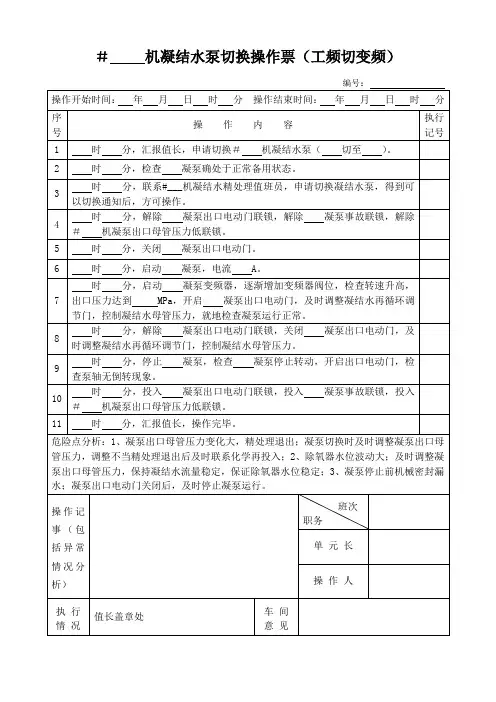

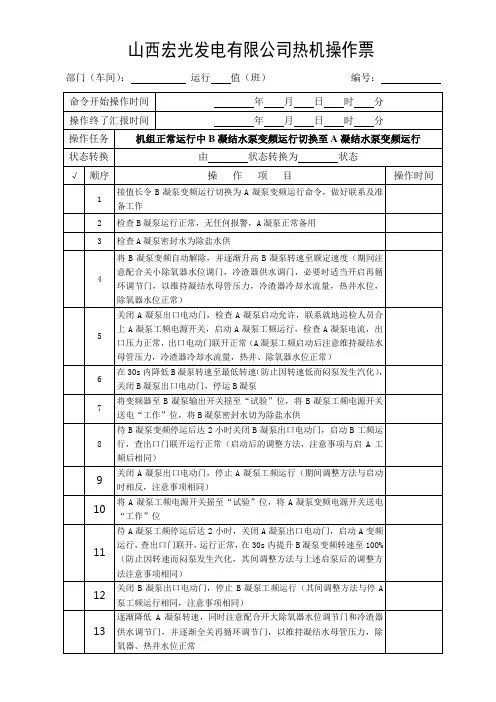

热机操作票
日期: 年月日№：
开始时间：年月日时分结束时间：年月日时分操作任务：№机凝结水泵（工频）切换为凝结水泵（工频）运行发令人操作人监护人
安全交底
序号操作内容检查内容和注意事项操作时间
1得令，将____凝结水泵（工频）切换为____
凝结水泵（工频）运行。
确认____凝结水泵工频运行，
____凝结水泵工频备用。
2检查凝结水系统运行正常。
3检查____凝结水泵备用良好，各测点显示正常，具备启动条件。
4检查备用的____凝结水泵轴承油位正常，轴承冷却水投入正常。
5检查____凝结水泵入口手动门开启。
6检查____凝结水泵出口电动门开启。
7检查____凝结水泵机械密封冷却水正常。8检查____凝结水泵空气门开启。
9点击____凝结水泵工频操作面板，启动____凝结水泵。
10检查____凝结水泵压力、电流、温度、振动及声音正常，DCS状态指示正确。
11检查凝结水母管压力上升正常。手动调整凝结水再循环阀，控制凝结水母管压力正常。
12调整除氧器水位正常。
13点击原运行的____凝结水泵工频操作面板，停止____凝结水泵。
14检查____凝结水泵出口门联锁关闭，否则手动关闭。
15检查____凝结水泵转子静止。泵不倒转，否则就地关紧出口门
16根据需要将____凝结水泵投入工频“备用”，
检查其出口电动门联开，泵不倒转。
不允许投变频备用方式。
17操作完毕，汇报值长。
操
作
记
事
凝结水泵检修工艺规程 4.1 概述且已KSB公司在引进国外技术的基础上改进设计而成、NLT 350-400型凝结水泵是应用于国内各大电厂的成熟产品，具有较高的运行效率和运行可靠性。适用于发电机组凝结水系统作凝结水升压泵。该产品也可用于输送类似于凝结水的其它液体，输送介质C。的温度不超过80 o4.2 设备型号6 型号：NLT350-400×型式：筒袋型立式多级离心泵型号意义：6 NTL 350-400×表示标准级叶轮数 叶轮名义直径（mm） 泵出口名义直径（mm） 筒型立式凝结水泵 电动机型号的意义： Y L KK 500-4 表示极数 机座号 空-空冷 立式布置 Y 型 4.3 性能参数 4.3.1凝结水泵运行参数
2
NLT350-400300~600MW 心泵，该产品结构特点如下：4.4.1 为使泵具有良好的抗汽蚀性能，首级叶轮前加前置诱导轮。（径向）4.4.2 在满足性能要求和保证足够的刚度的前提下减少了泵的横向用轴向导叶。4 4 尺寸，从而减少了泵组的安装宽度。 4.4.3泵的轴向推力主要由每级叶轮的平衡孔、平衡腔平衡。剩余轴向推力由推力轴承部件承受。该结构的主要优点是： 4.4.3.1 大大降低了泵组重心，提高了泵的运行稳定性。 4.4.3.2在泵组发生轴承故障时，容易分清责任。
4.4.3.3 泵与电机采用弹性联轴器连接，安装对中非常方便。 4.4.4 泵导轴采用一种高分子材料：AC-3，该材料具有以下优点： 4.4.4.1为水润滑轴承，允许干启动。 4.4.4.2磨损后呈粉末状，不会抽丝，确保泵组安全稳定运行。 4.4.5泵的基础以下的部分采用抽芯式结构，使泵的拆装及检修方便。 4.4.6根据凝汽器运行最低水位及凝汽器安装标高，泵进口位置可根据具体工程的需要进行布置。 4.4.7 推力轴承部件采用滑动轴承。 其结构说明：轴向推力由推力瓦承受；径向力由导轴瓦承受。采用自供油润滑系统3/h 0.8~1.2m；水压为和内置油冷却器，润滑油为#20透平油。轴承油冷却水水量为3/h或水压低C。当冷却水量小于0.5m0.25~0.4MPa；水质为工业净水；水温小于38.5 o于0.2 MPa时必须立即检查，30分钟内不能恢复则应停机处理。当轴承油温达到70℃时报警，80 oC时停止该泵运行。 4.4.8 泵的轴封采用单端面多弹簧集装式机械密封 为保证磨擦面的润滑和冷却，引入干净的水源（凝结水或除盐水）完成，进水压力3/h，温度小于38m为0.4~0.6MPa，外供水水量为0.8~1.2 ℃。应保证回水压力在3/h时，应立即进行检查，0.5 m0.3MPa0.1~0.2MPa范围，当水源水压小于或水量少于若十二小时内不能恢复，则应停机处理。冲洗水应引入水质同上，水量及水压，只要保证在泄水孔有水液体呈滴状流出即 可。． ）014（机械密封图图－6 6 Q/XFD—10695—2006
大唐鲁北发电有限责任公司1号机两台6KV凝结水泵电机轴承内跑套处理工程共5页第1页合同编号：CDT-SDLB-SBB(2012)074C 合同附件一： 大唐鲁北发电有限责任公司1号机两台6KV凝结水泵电机轴承内跑套处理工程 技术协议 甲方：大唐鲁北发电有限责任公司 乙方：淄博时代电机有限公司 二○一二年五月
一、总则 1.1、本技术协议书用于大唐鲁北2×330MW超临界热电机组的#1机组两台6KV 凝结水泵电机轴承内跑套处理工程技术要求。 1.2、本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和工业标准的优质产品。 1.3、本技术协议书所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。 1.4、本技术协议书经甲、乙双方确认后作为合同的技术附件，与合同正文具有同等法律效力。 1.5、本技术协议书未尽事宜，由甲乙双方协商确定。 二、工程概况 大唐鲁北发电有限责任公司1号机1A、1B两台6KV凝结水泵电机轴承内跑套处理工程是我厂一号机组大修期间发现的问题并成立工程。由维修厂家进行电机转子轴颈跑套处理，并经过测量、检测、维修、试验合格后交付我公司使用。 三、施工范围 大唐鲁北发电有限责任公司1号机1A、1B凝结水泵电机转子。 四、施工技术方案及技术要求 4.1、焊修轴承挡，经加工精车，轴承挡尺寸满足轴承挡直径增加0.3mm~0.35mm。 4.2、转子笼条与端环焊接检查，确认转子笼条与端环焊接处无开焊或断裂现象。 4.3、转子动平衡检测，转子不平衡量不超过0.3g~0.5g。 4.4、转子表面防护处理，转子表面喷涂F级193表面绝缘防护漆。
自吸式自吸泵的工作原理和安装说明 一、CYZ-A型自吸式自吸泵产品介绍： CYZ-A型自吸式自吸泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，该自吸泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。 二、CYZ-A型自吸式自吸泵产品特点： 1、该自吸泵属自吸式自吸泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好， 2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。 三、CYZ-A型自吸式自吸泵工作原理： CYZ- A型自吸式自吸泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。 在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到水泵的效率及自吸性能,应给予更换. 四、CYZ-A型自吸式自吸泵安装说明：
水泵工作的目的就是把水从一个地方输送到另一个地方，或者是增加压力把原动的机械能转换成液体能量。 水泵工作原理：在打开水泵后，叶轮在泵体内做高速旋转运动（打开水泵前要使泵体内充满液体），泵体内的液体随着叶轮一块转动，在离心力的作用下液体在出品处被叶轮甩出，甩出的液体在泵体扩散室内速度逐渐变慢，液体被甩出后，叶轮中心处形成真空低压区，液池中的液体在外界大气压的作用下，经吸入管流入水泵内。泵体扩散室的容积是一定的，随着被甩出液体的增加，压力也逐渐增加，最后从水泵的出口被排出。液体就这样连续不断地从液池中被吸上来然后又连续不断地从水泵出口被排出去. 离心式水泵启动前需要先注水，当泵转动时，先时注入的水排出，导致泵内及泵与井水之间的管道内的空气体积增大，气压降低，低于外界大气压，在大气压作用下（井内水面上方大气向下压力），井水被压到水水管内，随着泵的持续转动，地下水被抽出地面（其实是大气压把水压出地面）。 一个标准大气压能够支撑10.336m水柱. 水泵是利用一些人工的条件来增加送水高度的。 比如，在第一个抽水机所能达到的最大高度处建一个小的蓄水池，然后在此处再用一台抽水机把水向上送，即采用多级泵送水。 比如高压泵,通过增大水面上的大气压强来提高送水高度,比如将水面大气压增为两倍,送水高度便增为两倍。 或者把水泵置于楼顶，设法做到让水泵从叶轮向下直到地下的整个进水管内都充满水。 或者增大水泵功率，让水在离开叶轮向上运动时具有很大的动能，从而水就可以运动到很高处。 方法是很多的~ https://www.doczj.com/doc/5012627696.html,/view/61cfa91cfc4ffe473368aba2.html 我想问一下离心式水泵的操作原理，既然在水泵内产生了一个低压区，为什么大气压不把水从出水管里排回去呢 这个低压区是与进水口相通的,由于低压,水就从进水口进去,水被叶轮带动旋转 起来之后,由于离心的力量,被叶轮甩到了四周,由于叶轮在不停的旋转,在外周形成了高压区,由于是高压的,所以,水很难被压回去,不过也有少量的能退回去,这个称为内部泄露 这个高压区和出水口相连,由于是高压的,所以,水要寻找出口出去,这边同时出, 进水口在同时入,形成平衡状态,.
新疆宜化化工有限公司热电分厂凝结水泵电机变频改造方案 批准： 审定： 审核： 编制： 新疆宜化化工有限公司热电分厂 2019年06月
目录 一、工程简介 (2) 二、现状把握 (2) 三、改造原因 (3) 四、调研情况 (4) 五、整改方案 (4) 六、投资回报 (5) 七、施工要求 (5) 八、风险评估 (6) 九、补充说明 (6) 十、预期效果 (7)
新疆宜化化工有限公司热电分厂 凝结水泵电机变频改造方案 一、工程简介 工程名称：新疆宜化电厂凝结水泵电机变频器改造项目 建设地点：新疆昌吉州五彩湾工业园区新疆宜化化工有限公司热电分厂 工程性质：技改项目 二、现状把握 新疆宜化热电分厂2*330MW机组的四台凝结水泵电机目前采用工频运行方式，两台凝结水泵电机互为备用。凝结水泵为多级离心泵，设计流量为1021t/h，扬程为318m，运行时出口压力高，除氧器上水调门节流明显，尤其机组启动及低负荷阶段，需配合开启凝结水再循环调门控制出口压力，导致再循环管道振动及冲刷现象明显，目前我厂#1、#2机组凝结水系统已多次发生再循环旁路阀及阀后管道冲刷减薄泄漏事件，降低了机组运行安全可靠性。 电机铭牌：
高压变频器原理简述： 水泵轴功率与其转速的立方成正比，当电机转速从N1变到N2时，其电机轴功率P 的变化关系为：P2/P1=（N2/N1）3，即水泵转速略有降低功率便有较大幅度的下降，可见降低电机转速能得到立方级的节能效果。 交流电动机的转速公式n=60fp（p为电机极对数），即转速n与频率f成正比，通过改变电源频率即可改变电动机的转速，达到降低电机运行功率、节能目的。 变频器是一种使电动机变速运行进而达到节能效果的设备，目前广泛使用的高压变频器是一种串联叠加型高压变频器，即采用多台单相三电平逆变器串联连接，输出可变频变压的高压交流电。高压变频器本身由变压器柜、功率柜、控制柜三部分组成，三相高压电经高压开关柜进入，经输入降压、移相给功率单元柜内的功率单元供电，主控制柜中的控制单元通过光纤对功率柜中的每一功率单元进行整流、逆变控制与检测，根据实际需要通过操作界面进行频率的给定，输出可变频率、可变电压的电源来改变电机转速。 三、改造原因 3.1 电机采用工频的运行方式，存在以下问题： 3.1.1启动电流大：启动电流一般为4-7倍的电机额定电流，较大启动电流，不仅对电机、管道产生冲击，且影响同一母线上其他电气设备的正常运行。 3.1.2资源浪费：采用直接启动、工频运行方式，给水量不能随着季节、机组运行工况、负荷等变化自动调整流量、压力，经常出现水量供给过剩、设备超压运行等现象，造成资源浪费；而且运行中电机功率不可调，往往出力过剩，存在“大马拉小车”的现象，效率低下，造成电能浪费。 3.1.3自动化程度低：由于给水流量不能自动调节，调节给水量增加了许多繁琐的人工操作，增加了不安全隐患因素。
阜新凝汽器技术协议 阜新发电厂“以大代小”技术改造工程2×350MW汽轮机供货合同附件凝汽器技术协议书 阜新发电有限责任公司 东北电力设计院 辽宁电力勘测设计院 哈尔滨汽轮机厂辅机工程有限公司 2004年5月哈尔滨 目录 1 总则 2 设备使用的环境和条件 3 设备规范 4 技术要求 5 质量保证和试验 6 供货范围 7 包装及运输 8 技术文件 9 其他 附图: 附图1 机组VWO工况热平衡图 附图2 机组T-MCR工况热平衡图 1 1
1 总则 1.1 本技术协议书仅适用于阜新2×350MW机组凝汽器设备，它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术协议书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。哈尔滨汽轮机厂有限责任公司保证提供符合本技术协议书和相关的国际、国内工业标准的优质产品。 1.3 本技术协议书所引用的标准若与哈尔滨汽轮机厂有限责任公司所执行的标准发生矛盾时，按较高的标准执行。 1.4 哈尔滨汽轮机厂有限责任公司对凝汽器的成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。分包(或采购)的产品制造商应事先征得阜新发电有限责任公司的认可。 发电有限责任公司有权因规范、标准、规程发生变化而提出一些1.5 在合同签定后，阜新 补充要求。 2 设备使用的环境及条件 (1) 厂址: 阜新发电有限责任公司 (2) 安装地点: 室内 (3) 主厂房零米海拔高度: 169.7米 (4) 极端最高气温: 40.6? (5) 极端最低气温: -28.4? (6) 平均相对湿度: 58% (7) 地震烈度: VII度 (8) 冷却方式: 开式循环 (9) 循环水水质分析:
自吸泵的工作原理 离心式自吸泵从工作原理上可分为内混合和外混合两种型式。 内混式 内混式是指在叶轮进口附近进行气液混合的，其原理如图所示。自吸泵启动前泵体内灌入适量的液体(淹没叶轮)，回流阀打开，压入室与吸入室相通，叶轮旋转后，将吸入室和叶轮中的液体，经叶轮输送到压出室中去，叶轮进口处形成负压，吸入管路中的压力高于吸入室的压力，因而使吸入阀打开，吸入管路中的气体经吸进入叶轮，压出室中的液体经回流阀孔、吸入室，又被吸到叶轮进口进行气液混合，叶轮并将气液混合物输送到压入室中去，由于气液分离室容积足够大，使得流速降低，靠液体和气体比重的不同而进行气、液分离，气体经压出管路排出，液体又经回流阀孔被吸进叶轮再与气体进行混合，依次循环，直至吸入管路内的气体被排净为止，这时自吸泵就完成了自吸过程而达到正常工作。 外混合 外混合是指在叶轮外缘进行气、液混合的，其工作原理如图所示。自吸泵启动前，泵体内灌入适量的液体，当叶轮旋转后，将吸入室和叶轮中的液体经叶轮输送到压出室中去，叶轮进口处形成负压，吸入阀打开，吸入管路内的气体经吸入室进入叶轮，在叶轮出口处与随叶轮高速旋转的液体相混合，由于叶轮的作用，使气液混合物经压出室到容积足够大的气液分离室中去，由于流速降低，靠液体和气体的比重不同而进行分离，气体经压出管路排出，液体经外流道又回到叶轮外缘。依次循环，直至吸入管路内的气体被排净为止，这时泵就完成了自吸过程而达到正常工作。 (1) 保证自吸泵停车后，泵体内储存足够的液体，为此需要在泵体的进口处配有单向阀，并且泵体进口高于叶轮中心线，以防止泵体内的液体在泵停车后因虹吸作用而被排到吸入池中去。 (2) 有效地进行气液分离，为此需要有足够容积的气液分离室，自吸泵泵体的出口到叶轮中心线有足够的高度。 (3) 分离出来的液体不断返回到叶轮中去，为此，对于内混式自吸泵要有回流孔，对于外混合式自吸泵要有足够大的流道，使分离后的液体返回叶轮中. 自吸泵的性能特点 不需在吸入管路内充满水就能自动地把水抽上来的离心泵称为自吸泵。 自吸泵的结构类型很多，其中，外混式自吸泵的工作原理是：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。另一方面，被叶轮排到气水分离室中的水又经左右回水孔流回到叶轮外缘。左回水孔流回的水在在压力差和重力的作用下，射向叶轮槽道内，并被叶轮击碎，与吸入管路来的空气混合后，甩向蜗壳，真空泵液下泵计量泵齿轮泵耐腐蚀泵耐酸泵消防泵向旋转方向流动。然后与右回水孔流来的水汇合，顺着蜗壳流动。由于液体在蜗壳内不断冲击叶栅，不断被叶轮击碎，就同空气强烈搅拌混合，生成气水混合物，并不断地流动致使气水不能分离。混合物在蜗壳出口被隔舌剥离，沿短管进入分离室。在分离室内空气被分离出来，由出口管排掉，而水仍经左右回水孔流向叶轮外缘，并与吸入管空气相混合。如此反复循环，逐渐将吸入管路中的空气排尽，使水进入泵内，完成自吸过程。排污泵自吸泵油泵隔膜泵螺杆泵齿轮油泵

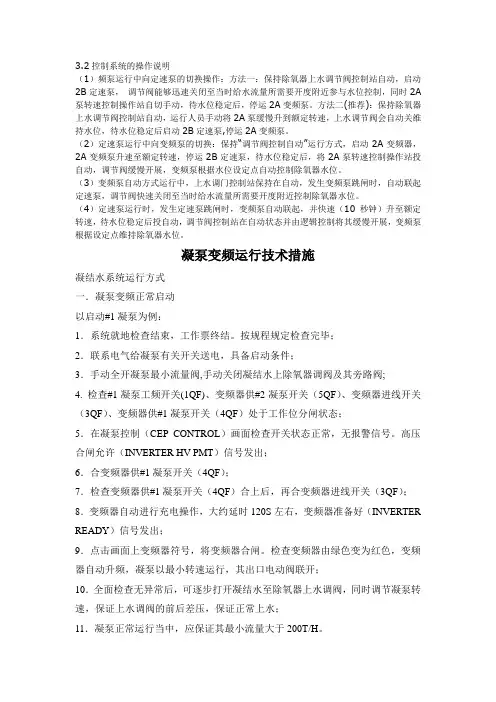

凝结水泵变频改造与应用 【摘要】我公司热电车间的发电汽轮机现有两台4N6X-2抽凝式凝结水泵，由于该车间投产比较早，自动化程度比较低，除氧器和热井水位仍要依靠运行人员手动调节，不仅增加了工人的劳动强度，而且严重影响了机组的安全经济运行，针对这一问题，提出了其中一台凝泵由工频泵改为变频泵，补水由“除氧器式”改为“凝汽器式”，不仅提高了自动化程度，而且提高了经济效益。 【关键词】自动化；变频；安全；节能 １研发的必要性及意义 我公司热电车间的发电汽轮机装有两台4N6X-2抽凝式凝结水泵，由于投产时间早，自动化程度较低。凝结水泵是汽水系统中一个重要组成部分，它在凝汽器和除氧器之间，负责把经过汽轮机做功后的蒸汽在凝汽器凝结成的水，经过一系列设备输送到除氧器。现在所有电厂的凝结水泵都采用工频泵，汽水系统中有关凝汽器和除氧器的水位调节分别由化学补水调节阀和凝结水泵出口调节阀调节。除氧器和热水井水位仍要依靠运行人员手动进行调整。 凝结水泵属中低压冷水泵，其吸入侧为真空状态。机组设计一台运行，一台备用。现有凝泵维护量大，盘根易漏空气，导致真空低停机，并且以运行6年，效率低，耗电大。 为确保汽水工艺系统安全稳定运行，设计只用一台变频器控制一台泵，而另一台凝结水泵继续进行工频运行，用来防止变频器故障时备用投入，变频调速系统的自动调节控制部分采用PLC控制器。 ２研发的主要内容 化学补充水由“除氧器式”改为“凝汽器式”的可行性计算，研究补充水的补入点及补充水量，若补水量过大，将无法将补充水中的含氧量降到要求值以下，造成凝结水含氧量超标，从而腐蚀凝结水管道；上述问题可采用合理的补水方式解决，我们采用雾化状态补水，扩大淋水面积，预计可得到较好的除氧效果，从凝汽器喉部补水，并使用喷嘴，强化补充水与排汽间的换热，使补充水易达到饱和，为气体从水滴中溢出扩散出来，创造了条件，同时，又防止出现补水沿着凝汽器内壁流动的现象。 ３研究达到的目标及主要技术指标 １）总体设计目标 （１）将化学补充水由“除氧器式”改为“凝汽器式”，充分利用凝汽器的结构特性，最大限度地降低凝汽器的真空度。 （２）采用变频调速装置来控制凝结水泵(一工频一变频)，实现除氧器和热水井水位的自动控制，使热水井水位保持在低位运行状态，并使除氧器保持稳定水位运行，达到高效除氧的目的。 ２）主要技术指标 （１）保持凝汽器的真空是电厂节能的重要内容。 据估算，中小型机组真空每提高1%，机组功率可增加1%，煤耗下降1%，若一台6MW机组，以每年运行7000h计，每年可多发电42万kW.h，节约标煤210吨。 我们通过取证、分析，确定了水的补入状态应雾化从喉部补入，最好能形成一个“雾化带”。这样可以强化补充水与排汽间的换热，使补充水易达到饱和，为
1凝结水泵 1.1概述 我厂凝结水系统装设有2台沈阳水泵厂生产的LDTN型凝结水泵。 结构型式：LTDN型泵是立式双层壳体结构，叶轮为封闭式并同向排列，首级叶轮是双吸型式，导 流元件为碗形壳。吸入与吐出接口分别位于泵筒体和吐出座上，二者可以做180°、90 °等多角度变位。 结构组成：泵筒体、工作部分和出水部分。 泵筒体：泵筒体是由优质碳素钢板卷焊制成的圆形筒体部分，其一侧设有吸入口法兰。泵筒体用以 构成双层壳体泵的外层压力腔，正常工作时腔内处于负压状态。 工作部分：工作部分由多级叶轮同向排列构成的泵转子和在其外围形成的导流空间的导流壳共同组 成。泵转子由叶轮、泵轴、键、轴套等部件组成。叶轮是将原动机的能量转换成泵传送液体能量的核心元件。泵轴既做为叶轮的载体，又传递着转子的全部负荷。泵轴与叶轮的联接形式为键、卡环联接，键传递扭矩，卡环做轴向定位。导流壳的作用是以最小的损失将流出叶轮的液体导向后均匀地进入下一级叶纶。导流壳间的联接是止口定位、螺柱紧固。 出水部分：出水部分由变径管、中间接管、吐出座等部件组成。泵的中间轴、传动轴从该部分的中 心穿过。从泵工作部分流出的液体经该部分后水平进入泵外压力管道。吐出座上设有填料函、卸压孔、 脱汽孔。卸压孔用以将轴封腔内压力减至最低；脱汽孔用以将泵筒体内的汽体及时排至凝汽器。 轴承：泵内设有多处水润滑轴承，用以承受泵转子径向力。泵转子的轴向力由电动机上推力轴承承受。 轴封：轴封采用软填料密封，需要注入外供密封水。 联轴器：泵转子内部轴间多用卡环式筒形联轴器连接，泵转子与电动机轴的连接方式用刚性联轴器连接。 型号含义（例）：9LDTNA — 4UA H 9 :容量标记 L :立式
阜新发电有限责任公司三期技术改造工程 2×350MW机组辅机设备(水汽取样分析装置) 技 术 协 议 书 阜新发电有限责任公司 苏州中新动力设备辅机有限公司 2004年10月
目录附件1 技术协议 附件2 供货范围 附件3 技术资料及交付进度 附件4 技术服务和设计联络
附件1 技术协议 1 总则 .6.本技术条件书适用于阜新发电厂三期“以大代小”技术改造工程的水汽集中取样装置及凝汽器检漏装置，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 技术条件书提出了最低限度的技术要求，并未规定所有的技术要求和适用要求，供方应提供满足本规范书和所列标准要求的高质量产品及相应服务。并应满足国家有关安全、环保等强制性标准的要求。 1.3 供方需方执行本技术条件书所列的标准，有矛盾时，按较高标准执行。 2供方需方按技术条件书执行。 3 工程概况 本期拟建2X1165t/h亚临界锅炉及2X350MW汽轮发电机组。 4 技术条件 4.1 环境条件 水汽取样分析装置布置在集中控制楼5.5米层，环境温度：25℃±5℃；仪表盘间设空调装置。凝汽器检漏泵架布置在热井附近，凝汽器检漏仪表盘布置在汽机房零米。 4.2 动力电源：380V 4.3 仪表电源：220V 4.4 冷却水条件： 冷却水质：除盐水 冷却水温度：≤35℃ 冷却水压力：≥0.3MPa 5 技术要求 5.1 性能要求 .6.1.机组应有一套完整的水汽取样系统，应包括集中式水汽取样装置以及各接口点的阀门及附件。 .6.2.集中式水汽取样装置分高温架和低温架两部分，应分开布置。 5.2 机械恒温装置，能满足所有样水恒温需要，冗余量设计为25%。
潜水泵工作原理 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
潜水泵工作原理主要用途及适用范围: 潜水泵(Submergedpump)一种用途非常广泛的水处理工具。潜水泵与普通的抽水机不同的是它工作在水下，而抽水机大多工作在地面上。潜水泵的工作原理:潜水泵开泵前,吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，潜水泵中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入潜水泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。潜水泵的基本参数:包括流量、扬程、泵转速、配套功率、额定电流、效率、管径等等.潜水泵主要用途及适用范围:包括建设施工排、水农业排灌、工业水循环、城乡居民引用水供应，甚至抢险救灾等等 水泵原理详细介绍 借动力设备和传动装置或利用自然能源将水由低处升至高处的水力机械。广泛应用于农田灌溉、排水以及农牧业、 工矿企业、城镇供水、排水等方面。用于农田排灌、农牧业 生产过程中的水泵称农用水泵，是农田排灌机械的主要组成 部分之一。 类型 根据不同的工作原理可分为容积水泵、叶片泵等类型。 容积泵是利用其工作室容积的变化来传递能量，主要有活塞 2
泵、柱塞泵、齿轮泵、隔膜泵、螺杆泵等类型。叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。潜水电泵的泵体部分是叶片泵。其他类型的水泵有射流泵、水锤泵、内燃水泵等，分别利用射流水锤和燃料爆燃的原理进行工作。水轮泵则是水轮机与叶片泵的结合。上述各类水泵中以下列各式较具代表性。 离心泵是利用离心力的作用增加水体压力并使之流动的一种泵。由泵壳、叶轮、转轴等组成。动力机带动转轴，转轴带动叶轮在泵壳内高速旋转，泵内水体被迫随叶轮转动而产生离心力。离心力迫使液体自叶轮周边抛出，汇成高速高压水流经泵壳排出泵外，叶轮中心处形成低压，从而吸入新的水流，构成不断的水流输送作用。叶轮具有逆旋转方向弯曲的叶片，其结构型式有封闭式、半封闭式和敞开式3种,农用的多为封闭式叶轮，叶片两侧由圆盘封闭。泵体沿出水管方向逐渐扩张成蜗壳形。水流自叶轮一面吸入的称单吸离心泵，自叶轮两面吸入称双吸离心泵。为增加扬程，可将多个叶轮装在同一轴上成为多级离心泵。由前一叶轮排出的水进入后一叶轮的进水口，增压后再从后一叶轮排出，因而叶轮数愈多，压力愈高。有的离心泵带有能自动排除吸水管和泵体内空气的装置，在起动前无需向泵体灌水，称自吸离心泵，但其效率常低于一般离心泵。 离心泵在农田排灌和农牧业供水中应用最广。多用于扬程高而流量小的场合。单级离心泵的扬程为5～125米，排出的流量均匀,一般为6.3～400米3/小时,效率约可达86～9 4％。 3
华能伊春“上大压小”热电联产（2×350MW）新建工程 水汽取样装置设备 技术协议书 买方：华能伊春热电有限公司 设计院：东北电力设计院 卖方：苏州中新动力科技股份有限公司 2013年1月
目录 附件 1 技术规范 (2) 附件 2 供货范围 (24) 附件 3 技术资料和交付进度 (28) 附件 4 交货进度 (30) 附件 5 质量保证和控制、设备监理和性能验收试验 (31) 附件 6 技术服务和设计联络 (48) 附件7 分包与外购 (51)
附件1 技术规范 1 总则 1.1 本文件适用于华能伊春“上大压小”热电联产（2X350MW)新建工程的水汽取样分析装置。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求，解释权归买 方。 1.2 本技术文件提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充 分引述有关标准和规范的条文。卖方应保证提供符合本技术招标文件和相关的国际、国内工 业标准的优质产品。 1.3 卖方如对本文件有偏差（无论多少或微小）都必须清楚地表示在本文件的附件“差异表”中。否则买方将认为卖方完全接受和同意本文件的要求。 1.4 如买方有除本技术文件以外的其他要求，应以书面形式提出，作为本技术文件的补充。 1.5 卖方在设备设计、制造、试验等过程中所涉及的各项规程、规范和标准必须遵循先行最 新版本的标准。本技术文件所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标 准执行。 1.6 本技术文件经买方与卖方共同确认和签字后作为订货合同的技术附件，与合同正文具有同等效力。 1.7 卖方提供的设备是新的和先进的，并经过2台2年同类型工程上运行已证明是完全成熟 可靠的产品。 1.8 卖方对水汽取样分析装置（含辅助系统与设备）负有全责，即包括分包（或采购）的产 品。卖方应至少推荐2至3家产品供买方确认，而且买方有权单独采购，但技术上均由卖方 负责归口协调。 1.9 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制(SI)。所有文件、工程图纸及相互通讯，均应使用中文。不论在合同谈判及签约后的工程建设期间， 中文是主要的工作语言。若文件为英文，应同时附中文说明。解释以中文为准。 1.10 技术协议签定后的资料投标人应按KKS标识系统对设备进行编码，编码深度满足DCS 和PLC控制要求，对设备易损件应予以编码。东北电力设计院提供编码规则。 2 工程条件 2.1 概述 拟建的华能伊春“上大压小”热电联产（2×350MW）新建工程是由华能黑龙江发电有限公
水泵工作原理 水泵工作的目的就是增加压力把原动的机械能转换成液体能量,同时把水从一个地方输送到另一个地方。 一、离心泵的构造 离心泵的基本构造离心泵的种类有很多，图1—1所示为单级单吸式离心泵的基本构造，主要包括蜗壳形的泵壳、泵轴、叶轮、吸水管、压水管、底阀、控制阀门、灌水漏斗和泵座。 图1—1 单级单吸式离心泵构造 1一泵壳；2一泵轴；3叶轮；4一吸水管；5一压水管；6一底阎；7控制阀门；8
灌水漏斗；9泵座 二、离心泵的工作原理 离心泵是利用叶轮旋转而使水产生的离心力来工作的。离心泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水池中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下不断流入与流出，达到了输送水的目的。 三、离心泵的主要零件 离心泵是由许多零件组成的，根据工作时各部件所处的工作状态，大致可以分成三大类型：转动部件、固定部件和交接部件。 1．叶轮 叶轮是泵的核心组成部分，它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成，见图l-2。选择叶轮材料时，除了要考虑离心力作用下的机械强度以外，还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。 叶轮一般可分为单吸式叶轮与双吸式叶轮两种。单吸式叶轮如图l-2所示，它是单边吸水，叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图1—3所示两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。 图1 2单吸式叶轮图l—3双吸式叶轮

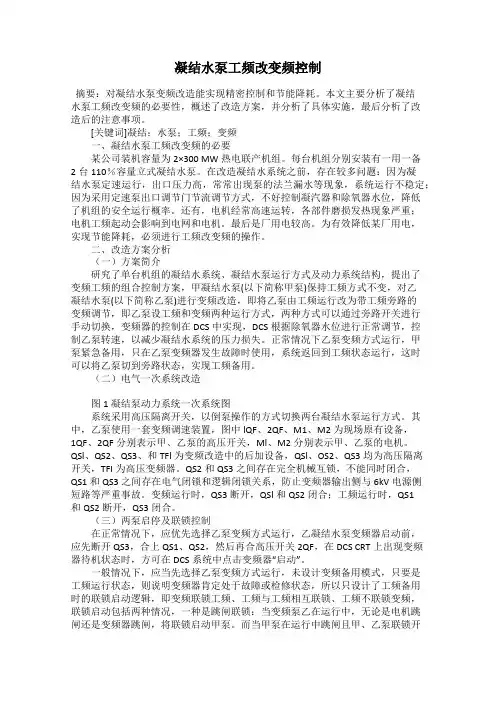

凝结水泵变频改造的节能探讨 《宁夏电力》201O年第4期 凝结水泵变频改造的节能探讨 莫家忠.周建丽 (1.宁夏中宁发电有限责任公司,宁夏中宁753202; 2.宁夏电力公司电力科学研究院,宁夏银川750011) 摘要:中宁发电有限责任公司在1号机组大修期间对凝结水泵进行了变频改造,通过分析凝 结水泵变频改造后一次接线的工作原理和改造前,后的效益对比,可看出机组节能效果十分显着. 关键词:凝结水泵;变频;节能 中图分类号:TM43文献标志码:B文章编号:1672—3643(2010)04-0054—04 Discussionontheenergysavingforthefrequencyconversionofcondenserpump MOJia-zhong.,ZHOUJian-li (1.ZhongningPowerGenerationCo.,Ltd.,ZhongningNingxia753202,China; 2.NingxiaElectricPowerResearchInstitute,YinchuanNingxia750011,China) Abstract:Inoverhaulingperiod,ZhongningPowerGenerationCo.,Ltd.improvesonthefreq uency conversionofthecondenserpumpforUnit1.analyzestheworkprincipleoftheprimaryconne ction afterthethefrequencyconversionofthecondenserpump,thebenefitaftertheimprovementsh ows thattheunitcangettheoutstandingenergysavingeffect. Keywords:c0ndenserpump;frequencyconversion;energysaving 1引言 随着我国经济的快速发展,资源消耗高,浪费 大,环境污染严重的粗放型经济增长方式与日益
湖北襄樊发电有限责任公司 #5、#6机组凝结水泵电机变频调速 技术协议 甲方：湖北襄樊发电有限责任公司 乙方：东方日立（成都）电控设备有限公司 中国襄樊2008年12月
1. 概述 湖北襄樊发电有限责任公司（以下简称甲方）#5-6机组2000kW凝结水泵高压变频调速改造，由东方日立（成都）电控设备有限公司（以下简称乙方）提供DHVECTOL-HI02500/06高压变频调速器,就有关改造合作事宜，双方技术人员进行了充分的研究、讨论，达成如下协议，本协议是商务合同的附件，与商务合同同时生效，具有同等的法律效力。 本技术协议适用于湖北华电襄樊发电有限公司2×600MW机组凝结水泵电动机6kV高压变频器设备的主要技术和相关要求。它包括系统、设备及其附件的设计、选型、配套、结构、性能、制造、安装指导、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。 2. 规范与标准 高压变频调速系统的主要和辅助设备的设计、制造、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。如果本技术协议同下列标准矛盾，按较高标准执行。 DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程 GB50065-1994 交流电气装置的接地设计规范 GB/T14598.9-1995 辐射静电试验 GB/T14598.10-1996 快速瞬变干扰试验 GB/T14598.13-1998 1兆赫脉冲群干扰试验 GB/T14598.14-1998 静电放电试验 GB12688 交流电动机半导体变频调速装置总技术条件 IEEE519-1992 电力电子系统谐波抑制的推荐措施和要求 IEC60146-1-1 Semiconductor convertors-General requirements and line commutated convertors-part 1-1; sencifications of requirements IEC60146-1-3 Semiconductor convertors-General requirements and line commutated convertor-part 1-3 transformers and reactors 3. 语言 乙方提供的信息及资料使用中文。 4. 测量单位
内蒙古京能电力检修有限公司岱电维护项目部 辅机班01 月份培训课件 京能电力检修岱电维护项目部汽机车间辅机班 二0一二年
水泵工作原理 水泵按其工作原理可以分为三大类：叶片式水泵，容积式水泵，其他类型水泵。在我厂生产中大部分使用的是离心泵，是叶片泵的一种，由于这种泵的工作是靠叶轮高速旋转时叶片拨动液体旋转，使液体获得离心力而完成水泵的输水过程所以这种泵称为离心泵。 离心泵的应用是很广泛的，在国民经济的许多部门要用到它。在给水系统中几乎是不可缺少的一种设备，如若把自来水管网当作人身的血管系统，那么离心泵就是压送血液的心脏。由于离心泵是一种重要的设备，而且它的运转要消耗大量的动力！为了合理，经济的选择和使用水泵，以保证水厂供水，就必须对离心泵的工作原理和基本性能等方面有所了解。 一、离心泵的基本构造 离心泵的基本构造是由六部分组成的,分别是叶轮，泵体，泵轴，轴承，密封环，填料函。 1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。 2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！ 5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。 6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。 二、离心泵的过流部件 离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能
国华呼伦贝尔电厂凝结水泵变频器改造 施工方案 编制: 审核: 审批: 辽宁荣信电气传动技术有限责任公司 2014.08 目录 封皮 (01) 目录 (02) 第一章、工程概况 (03)
. 第二章、施工准备 (05) 第三章、设备施工 (08) 第四章、电气施工工艺及方法 (10) 第五章、施工进度计划 (17) 第六章、质量保证体系及质量措施 (18) 第七章、安全保证体系及安全技术措施 (20) 第一章工程概况 1.1、工程简介 工程名称：国华呼伦贝尔电厂凝结水泵变频器改造项目 建设地点：国华呼伦贝尔电厂 工程性质：改造项目。 施工内容： （1）土建工程 拆1号，2号机组低压380V段配电室墙体各6平方米；（设备落位后恢复墙体），变频器设备基础制作（其中包含设备间打穿0.3平方米穿孔4个），接地制作穿孔4个，搭建脚手架200米，高7.8米； （2）电气工程 变频器，切换柜，空调机组倒运，吊装，安装，组装，制作电缆桥架，敷设高低压电缆。 依照《质量管理体系1B/T19001-2000 idt ISO9001：2000及呼伦贝尔市国华热电厂企业标准Q/JA001-2004（C）进行质量管理。 1.2、项目管理组织机构 （1）领导组： 组长：韩盛林 副组长：陈成 组员：薛成勇李连福 （2）现场施工组 组长：郝晓杰 副组长：孙雷（辽宁荣信电气传动技术有限责任公司）
组员：刘可吉鹏刘喜军（3）安全监察组 组长：高冠民 副组长：马俊贤张魁 组员：邢继成姜根孔令聘1.3、项目部管理体系：
1.5、工程施工特点 1.5.1现场施工总体描述 变频器室利用原机组400V低压端电气室，现场现有布置见图纸（1号机组凝结水泵变频器布置图，2号机组凝结水泵变频器布置图），改造机组为1号、2号机组凝泵。现场使用变频器一拖一带电机，生产工艺为一用一备。依据现场使用状况及及电气负责人沟通，现场情况为先将所有准备工作完成，业主予以调整时间确定改造备用凝泵，拆除原高开柜到电机电缆，制作中间接头，作为变频器输入，输出单独引出至电机，主回路每台改造方式施工部分相同，控制电缆以及桥架制作提前完成，现场架空出需要安装脚手架。 1.5.2现场施工组成 变频器本体为组合柜体，单体最大为长2.4米，宽1.5米，高2.4米，现有场地变频器仅有采取图纸标注方式，两台变频器对面放置，引出电缆制作桥架及主厂房桥架连接。设备进入房间需要通过厂用吊装平台吊装，然后用液压车倒运，所有经过路面都需要垫木板，防止倒运过程中破坏地面，其中2号机组需要将原管道护栏拆除再恢复。 变频器进入配电间需要在墙上破坏6平方米左右，带设备都进入房间后，恢复墙面，要求及砸墙之前保持一致，变频器基础采用在原设备间地面破坏表层预埋件方式固定变频器，并增加接地及主接地网可靠连接。 1.5.3施工顺序 （1）依据图纸标注位置，制作变频器基础，空调室外机底座。 （2）砸开配电室外墙，（依据现场实际情况以及图纸标注位置）。 （3）吊装，倒运变频器。 （4）制作桥架敷，敷设电缆，制作室内空调铜管槽盒，过门踏板。 （5）安装变频器，切换柜，空调冷却系统，空调电源箱。 （6）恢复土建施工造成的室内破损，重新装饰装修变频器室。 （7）调试变频器，DCS系统。
凝结水泵检修工艺规程 4.1 概述 NLT 350-400型凝结水泵是KSB公司在引进国外技术的基础上改进设计而成、且已应用于国内各大电厂的成熟产品，具有较高的运行效率和运行可靠性。适用于发电机组 凝结水系统作凝结水升压泵。该产品也可用于输送类似于凝结水的其它液体，输送介质 的温度不超过80 o C。 4.2 设备型号 型号：NLT350-400×6 型式：筒袋型立式多级离心泵 型号意义： NTL 350-400×6 表示标准级叶轮数 叶轮名义直径（mm） 泵出口名义直径（mm） 筒型立式凝结水泵 电动机型号的意义： Y L KK 500-4 表示极数 机座号 空-空冷 立式布置 Y 型 4.3 性能参数 4.3.1凝结水泵运行参数 凝结水泵运行参数见下表：（表4－01） 序号参数名称单位铭牌工况经济运行工况备注
1 流量t/h 870 790 2 扬程mH2O 286.4 297 3 转速rpm 1480 1480 #101、#111电 机改为变频4 首级叶轮中心线处需要吸 入净正压头(NPSHr) mH2O 3.2 3.05 5 泵的效率% 82 82 6 运行水温o C 36.4 36.4 7 泵体设计压力/试验压力MPa 4.0/4.4 8 最小流量t/h 210.6 9 最小流量下的扬程mH2O 331 10 关闭压头mH2O 335 11 制动功率kW 833 12 正常轴承振动 （双振幅值） mm ≤0.06 4.3.2 电动机参数（表4－02） 项目单位数据 电机型号YLKK500-4 额定功率kW 1000 额定电压kV 6 同步转速r/min 1480 频率Hz 50 主要特性效率% 94 功率因数0.87 堵转转矩(倍) 0.7 堵转电流(倍) 6.5
