甬统表C07-14

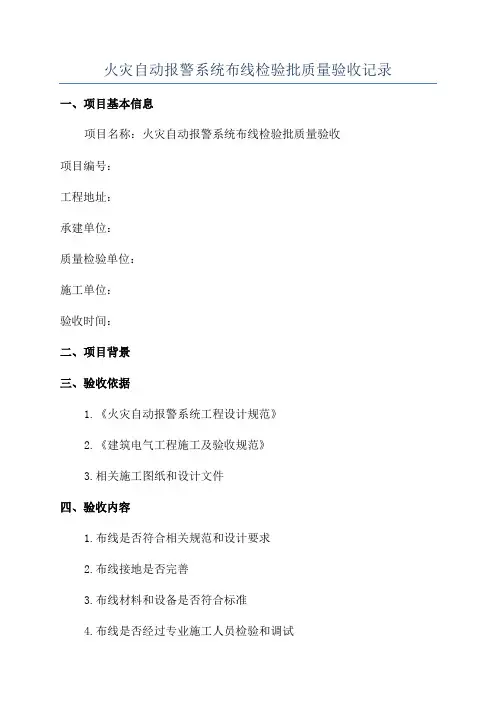

火灾自动报警系统竣工验收记录表
盛年不重来，一日难再晨。及时宜自勉，岁月不待人 火灾自动报警系统的构成及工作原理 1系统构成 火灾自动报警控制系统一般采用总线制，二进制编码（也 有三进制编码和十进制编码）方式进行信息传送，一个完整的火灾自动报警控制系统能够完成从火灾探测既早期火灾报警到自动灭火的一系列过程。现今的火灾自动报警控制系统主要组成如图一所示： 火灾报警控制器是火灾自动报警系统中能够为火灾探测器供电，接收处理及传递探测点的故障、火警信号并发出声、 光报警信号，同时显示及记录火灾发生部位和时间的报警控制装置。 是整个火灾自动报警控制系统的核心，其具有的基 本功能主要有:
①能为火灾探测器和自身供电。 ②能接收来自火灾探测器的火灾报警信号，发出声、光报警信号。 ③能发出系统本身的故障信号和各种探测器的故障。 ④能检查火灾探测器的报警功能。 ⑤能准确提供火灾现场的位置和发生时间。 火灾报警控制器（联动型）一般采用全总线结构，每路总线由两根探测总线和两根控制电源线组成，可跨接各种探头和控制模块。火灾报警控制器根据相关标准可从不同角度进行以下分类： ⑴按用途可分为： ①区域火灾报警控制器：控制器直接连火灾探测点并处理报警信息。 ②集中火灾报警控制器：一般不与火灾探测器相连，而与区域火灾报警控制器相连，处理区域火灾报警控制器送来的报警信号，主要用于容量较大的火灾报警系统中。 ③通用火灾报警器：通过硬件或软件的配置，即可做区域机使用，直接连接火灾探测器，又可做集中机使用，连接区域报警控制器。 ⑵按信号处理方式可分为 ①有阀值开关量火灾报警控制器。其连接使用有阀值的开关量火灾 探测器、处理的探测信号为阶跃开关量信号，火灾报警取决于火灾
海湾型火灾自动报警系统 操作说明 The latest revision on November 22, 2020
火灾自动报警系统操作说明（200型） 1．查看故障报警信息和操作方法： 当火灾报警系统某个报警出现故障时，火灾报警系统讯响器发出故障报警声，报警主机会显示当前故障信息、故障总数和地点。同时打印机也会打印当前故障信息。值班人员应先按下“消音”键，同时将该故障信息记录下来，同时联系我单位技术员进行维修或处理。 2.查看火灾报警信息和操作方法： 当某个报警点位发生火灾报警信号的时候，消防主机报火灾警。消防主机会显示当前报警点位的信息和地点，同时打印机会打印当前信息。值班人员应先查看消防主机显示的报警信息，随后携带通讯工具到现场查看，如发生火灾，应立即疏散人员并组织相关管理人员进行灭火，并拨打“119”。 若到现场未发生火灾，应返回消防值班室，对消防主机进行“复位”操作。若复位后仍报警，先将消防报警主机取消“自动”状态在进行复位。然后通知我公司技术员。 3.报警、故障点位临时屏蔽和取消屏蔽操作方法： 当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽。 屏蔽操作：例如001001探测器需要隔离，在键盘按“屏蔽”键，屏幕上显示“请输入屏蔽号码”。输入“00100103”，“03是代表探测器，如果是手动报警按钮则后两位输入11，声光报警器13，线型感温08，动力配电35；输入完成后按“确认”键，操作成功，火灾报警主机“屏蔽”灯亮。 取消屏蔽：取消屏蔽和设置屏蔽一样。在键盘上按“取消屏蔽”键，屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽，在键盘上输入 00100103输入完成按确认键，操作成功屏幕显示操作成功。同时屏蔽灯熄灭。
火灾自动报警及消防联动控制系统设计说明 1、系统构成： (1)火灾自动报警系统 (2)消防联动控制 (3)火灾应急广播系统 (4)消防直通对讲电话系统 (5)漏电火灾报警系统 (6)大空间智能型灭火装置集中控制系统（消防水炮控制系统） (7)智能消防应急疏散照明指示灯系统 2.系统概况： （1）本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统。 （2）.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统（消防水炮控制系统）；智能消防应急疏散照明指示灯系统。 3.消防控制室: （1）本工程的消防控制室设置在一层西侧，负责本工程全部火灾报警及联动控制系统，设有直接通室外的出口. （2）消防控制室可联动所有与消防有关的设备。 （3）消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成。 （4）消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号。 （5）消防控制室可显示消防水池、消防水箱水位，显示消防水泵等的电源及运行情况。 4.火灾自动报警系统： （1）本工程采用消防控制室报警控制系统，火灾自动报警系统按四总线设计。 （2）探测器：柴油发电机房、厨房、车库等处设置感温探测器，直燃机房设防爆型可燃气体探测器，其他场所设置感烟探测器。 （3）探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物
火灾自动报警系统组成工作原理和适用范围 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
火灾自动报警系统组成、工作原理和适用范围火灾自动报警系统一般设置在工业与民用建筑内部和其他可对生命和财产造成危害的火灾危险场所，与自动灭火系统、防排烟系统以及防火分隔设施等其他消防设施一起构成完整的建筑消防系统。 一、火灾自动报警系统的组成 火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。火灾自动报警系统的组成如图3-9-1。 图3-9-1火灾自动报警系统组成示意图 （一）火灾探测报警系统 火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。 1.触发器件 在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报
警信号的器件。手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。 2.火灾报警装置 在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本的一种。火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。 3.火灾警报装置 在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。4.电源 火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。 （二）消防联动控制系统 消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。在火灾发生时，联动控制器按设定的控制逻辑准确发出联
目录 1 引言.............................................. 错误!未定义书签。 2 工程概况.......................................... 错误!未定义书签。3火灾自动报警系统设计.............................. 错误!未定义书签。 火灾自动报警系统保护对象分级.................... 错误!未定义书签。 火灾自动报警系统形式的确定...................... 错误!未定义书签。 探测区域和报警区域划分.......................... 错误!未定义书签。 确定火灾探测器的种类、设置部位和数量............ 错误!未定义书签。 火灾探测器种类的选择......................... 错误!未定义书签。 火灾探测器的设置............................. 错误!未定义书签。 手动火灾报警按钮的设置.......................... 错误!未定义书签。 火灾报警控制器和监控系统的选择和系统布线以及工程应用错误!未定义书签。 消防联动控制设计................................ 错误!未定义书签。 火灾应急广播或火灾警报装置设置.................. 错误!未定义书签。4设计体会.......................................... 错误!未定义书签。参考资料............................................ 错误!未定义书签。
图解火灾自动报警系统 火灾自动报警系统五大组成部分： 一、触发装置 二、火灾报警装置 三、火灾警报装置 四、电源 五、其他辅助控制功能的联动装置 一、触发装置 触发装置：火灾探测器和手动报警按钮 1、火灾探测器 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的组成部分之一。 感烟探测器： 感温探测器： 火焰探测器： 可燃气体探测器：
2、手动报警按钮 手动报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。正常情况下当手动报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。因为手动报警按钮的报警出发条件是必须人工按下按钮启动。按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。 二、火灾报警装置 火灾报警装置：火灾报警控制器和火灾显示盘 1、火灾报警控制器 在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，接受、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成部分。 2、火灾显示盘 火灾显示盘（又称复示盘或楼层显示器）用于接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。 三、火灾警报装置 火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。声光报警器就是一种最基本的火灾警报装置，它以声、光方式向报警区域发出火灾警报信号，以提醒人们展开安全疏散、灭火救灾等行动。
火灾自动报警及消防联动系统说明 （以下各条中，凡打“√”者为本工程选用） 一、火灾自动报警系统概况（√） 1、原有火灾自动报警系统 原建筑已设有火灾自动报警系统，已通过消防审核，其中首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。 原建筑火灾自动报警系统保护等级按一级设置，设计依据按GB50116-1998《火灾自动报警系统设计规》执行。 原有火灾自动报警系统包含火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防直通对讲系统等。 2、本工程火灾自动报警系统（不含应急照明设计） 首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。原自动报警主系统未作变更，于平面只作局部的位置调整。 二、设计依据 本设计系依据：JGJ T16-2008《民用建筑电气设计规》（√），GB50016-2006《建筑设计防火规》（√），GB50045-95（2005年版）《高层民用建筑设计防火规》（），GB50116-2013《火灾自动报警系统设计规》（√），GB50067-97《汽车库、修车库、停车场设计防火规》（），GB50038-2005《人民防空地下室设计规》（）等有关规以及建设单位和其他专业提供的有关资料。 三、系统组成 火灾自动报警系统（√），消防联动控制系统（√），火灾应急广播
系统（√），消防直通对讲系统（√）； 四、消防控制室 1.具有消防联动功能的火灾自动报警系统的保护对象中应设置消 防控制室。（√） 2.本工程消防控制室设在首层，并设有直接通往室外的出口。（√） 3.本工程消防控制室的报警控制设备由火灾报警控制主机、联动控 制台、CRT显示器、打印机、应急广播设备、消防直通对讲设 备、电源设备等组成。（√） 4.消防控制室可接收感烟、感温、火焰、可燃气体等探测器的火灾 报警信号及水流指示器、检修间、压力报警阀、手动报警按钮、消火栓按钮的动作信号。（√） 5.消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电 源及运行状况。（√）； 6.消防控制室的联动控制器应能按设定的控制逻辑向各相关的受 控设备发出联动控制信号，并按收相关设备的联动反馈信号。 （√） 7.消防控制室的新增火灾自动报警设备应能与原有火灾自动报警 设备联网及兼容，且各受控设备接口的特性参数应与消防联动控 制器发出的联动控制信号相匹配。（√） 8.消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、 设备使用说明书、系统操作规程、应急预案、值班制度、维护保 养制度及值班记录等文件资料。（√）
火灾自动报警系统 火灾自动报警系统由火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防专用系统等组成，是建筑弱电中最重要、最复杂的系统之一。 是建筑电气与建筑给排水、建筑环境与设备、建筑学等各个专业之间结合最紧密的系统。 火灾自动报警系统 一.火灾形成特点 OA段：火灾初始期，产生少量烟雾。 AB段：火灾成长期，产生大量烟雾、温度上升很快。 BC段：火灾最盛期，产生明火。 C以后：火灾衰减期，火逐渐熄灭。 二.火灾探测器 1.探测器分类： 依据探测的物理量分类：
依据探测器输出信号的类型分类： 2.探测器类型的选择
3.探测器的数量、布置、安装 探测器数量的确定： 式中，N：一个探测区域探测器的数量； S：一个探测区域的面积（m2）； A：单个探测器的保护面积（烟感约60m2、温感约30~40m2）；K：安全系数，一类建筑取0.5~1，二类建筑取1~1.2。 探测器的布置：
探测器的安装： 探测器组成：编码底座+探头 现阶段的探测器均为无极性、二总线制安装方式： 4.探测器的误报和漏报 误报：没有发生火灾，但探测器输出报警信号。漏报：发生火灾，但探测器未发出报警信号。 减少误报、漏报的应从下列方面考虑： 探测器安装位置、灵敏度、类型的选择；
采用模拟量、智能型探测器取代开关量型探测器（误报率理论上从2%减少为3‰）；采用人工报警装置作为火灾的确认报警信号。 三.火灾人工报警装置 1.手动报警按纽 设置位置：走廊、楼梯口、大厅等明显位置处。 设置数量：任何位置到邻近的手动报警按纽的距离小于30m。 2.消火栓按纽：按给排水设计要求设置。 3.火警电铃。 4.：任何火灾自动报警系统中，都必须设置火灾人工报警装置。作为火灾的确认信号。 四.其他自动报警装置 1.水流指示器； 2.压力开关。 上述两种报警装置需要配置监视模块。 五.火灾自动报警器 1.集中报警器，主要作用： 向探测器等报警设备提供24VDC电源； 监视线路中的设备有无故障、断线等； 接收各种报警设备输入的报警信号、并显示火灾报警部位（有声光提示）等； 向联动控制器输出信号； 一条2总线制报警输出回路可连接64~242个报警设备（视厂家产品说明书）。
火灾自动报警系统 竣工资料 施工安装质量记录 北京安迪盛安全系统自动化有限公司江苏分公 司 2015年月日
目录 火灾自动报警系统质量保证资料核查表（编号：A-1） (6) 图纸会审记录（编号：1） (7) 设计变更明细表（编号：2） (8) 技术交底记录（编号：3） (9) 施工技术核定单（编号：4） (10) 施工组织设计（方案）（编号：5） (11) 开工报告（编号：6） (13) 设备、材料相关证件汇总表（编号：7） (15) 设备开箱检查记录（编号：8） (17) 材料检查记录（编号：9） (17) 火灾自动报警系统配管/配线安装检查记录（编号：A-2） (19) 火灾自动报警系统电缆敷设检查记录（编号：A-3） (23) 消防配电线路敷设检查记录（编号：10） (24) 火灾自动报警系统接地电阻测试记录（编号：A-4） (25) 火灾自动报警系统绝缘电阻测试记录（编号：A-5） (26) 火灾自动报警系统配管配线隐蔽验收记录（编号：A-6） (27) 火灾自动报警系统电缆敷设隐蔽验收记录（编号：A-7） (28) 消防配电线路隐蔽验收记录（编号：11） (30)
火灾自动报警系统报警控制器安装检查记录（编号：A-8） (32) 火灾自动报警系统联动控制器安装检查记录（编号：A-9） (33) 火灾自动报警系统探测器安装检查记录（编号：A-10） (36) 火灾自动报警系统手动报警按钮安装检查记录（编号：A-11） (41) 火灾自动报警系统手动报警按钮安装检查记录（编号：A-11） (42) 火灾自动报警系统警报装置安装检查记录（编号：A-12） (43) 火灾自动报警系统探测、报警点全点试验记录（编号：A-13） (44) 火灾自动报警系统联动控制点全点试验记录（编号：A-14） (47) 火灾自动报警系统调试报告（编号：A-15）....................................................................... 错误!未定义书签。火灾自动报警系统系统自检报告（编号：A-16）.. (51) 火灾自动报警系统试运行记录（编号：A-17） (54) 竣工报告（编号：12） (55) 设备移交清单（编号：13） (57) 火灾自动报警系统质量保证资料核查表（编号：A-1）
「精灵」8000火灾自动报警控制系统简介 1 关于「精灵」8000火灾自动报警控制系统 「精灵」8000火灾自动报警控制系统是高度智能化的系统，属于第五代产品，有多种智能型火灾探测器件，可以满足不同建筑物对火灾自动报警方式及消防联动控制功能的特别要求，所有用户操作接口，包括控制器面板、中央监控软件等都经过专门设计，维护和管理工作非常简便。 可针对建筑物及其内部设施的火灾危害性进行设计，实现对早期火灾的可靠监视及报警，保证及时发现和通报火灾，自动发出控制信号给有关消防设备，消除火灾隐患、控制烟气蔓延、阻止火灾扩展、减少火灾危害甚至扑灭火灾，避免或降低灾害情况下造成的人员和财物损失，保障防火安全。 「精灵」8000系统产品具有中国国家消防电子产品质量监督检测中心颁发的检测合格报告，并荣获下列国际体系及产品的质量证书： 1. ISO 9001国际质量体系认证 2. LPCB 安全及质量体系认可之供货商 3. BSi 质量管理系统证书 4. 中国国家消防产品质量认证证书 SYSTEM 8000
2 「精灵」8000火灾自动报警控制系统结构 如图所示： 「精灵」8000系统由火灾报警控制器、消防联动控制设备、火灾探测装置、手动火灾报警按钮、功能模块、彩色图形显示装置与打印机等系统设备组成。 火灾报警控制器 有8007、8000C、8000M以及8000系列的智能型控制器，接收、显示并处理各 种报警信号，具备消防联动控制功能。
●中文彩色图形显示装置与打印机终端 连接在火灾报警控制器RS232信号接口上，接收、显示、记录火灾报警控制器 传来的系统运行信息，具有火灾报警自动切换出报警平面图并动态显示报警点 的功能，值班人员可更加清楚报警事件的情况，为灭火工作赢得宝贵的时间。 ●消防联动控制柜 设置手动/自动控制模式开关，设置手动控制面板与硬线线路，具备手动控制 功能，可对消防水泵、消防风机、非消防电源配电箱、消防广播、防火卷帘、 电梯、燃气阀等重要消防设备直接发出控制信号（可按实际需要配置）。 ●火灾探测装置 包括智能型感烟探测器、智能型感温探测器、红外光束感烟探测器、缆式感温 探测装置、空气采样探测装置、可燃气体探测装置（通过模块采集报警信号） 等设备，安装在现场，用于检测早期火灾信号。 ●功能模块 包括单输入模块、单输入/单输出模块、四输入/二输出模块、十二继电器输出 模块以及发光二极管模块等，连接在报警回路总线上，具备独立地址的信号输 入端口和信号输出端口，用于控制和监视有关消防设备。 ●手动报警按钮 用于现场人员发现火灾隐患或灾情时发出报警信号。 地址式手动报警按钮：直接连接在回路总线上。 非地址式手动报警按钮：由功能模块接收其动作信号。 3 系统相关技术指标： ●系统容量：31台火灾报警控制器，≥35000地址点。 ●回路容量：127个地址式系统设备。 ●网络线：可采用普通双绞线、屏蔽双绞线或光纤（配光纤匹配器）作控制器之 间的网络线。 ●回路线：采用普通双绞线作回路线，每个总线回路距离可达2000米。 ●系统两节点间的距离可达2000米或以上。 ●系统网络响应时间≤3秒；回路响应时间≤1.5秒。
火灾自动报警系统主要包括火灾报警监控器及一系列火灾探测设备、用户信息传输装置、监控中心、消防APP。下面主要为大家讲解一下火灾自动报警系统的工作原理以及火灾自动报警系统是如何进行分类的。 1.系统工作原理 火灾自动报警系统，其本质就是一种建筑消防设施，它是由两套完整的系统组成。 火灾探测报警+消防联动控制=火灾自动报警系统 火灾自动报警系统工作原理： （1）火灾发生，火焰在燃烧时会发生物理现象，产生热量、光亮、气体（完全燃烧时是二氧化碳，不完全燃烧时是一氧化碳和碳）以及烟雾。 （2）火场内布置的火灾探测器探测到这些物理量，会自动传递信号给火灾报警控制器，若是现场有人员在，并发现火灾，会即刻按响手报，将信号传递给火灾报警控制器，无论是探测器还是手报，其本质与目的都是一样的，就是将火灾信号及时传递给火灾报警控制器。 （3）火灾报警控制器接收到信号后将信息传递给联动控制器，联动控制器接收后开始联动一系列设备，如：排烟设备、消防广播、消防电话、防火设备、
声光设备、灭火设备等等一系列动作，但所有的动作都要反馈信号给消防主机（火灾报警控制器+联动控制器），最终达到灭火和人员疏散的目的。 火灾自动报警系统工作原理图示归纳： 2.系统定义 火灾自动报警系统：火灾探测报警系统与消防联动控制系统的简称，是以实现： （1）火灾早期探测和报警； （2）向各类消防设备发出控制信号并接收设备反馈信号→进而实现预定消防功能为基本任务的一种自动消防设施。 3.系统分类 （1）区域报警系统（面积小，发生火灾只负责报警不负责联动）
由火灾探测器、手动火灾报警按钮、火灾声光警报器、火灾报警控制器等组成。（系统中可包括消防控制室图形显示装置、指示楼层的区域显示器）（2）集中报警系统（比区域报警系统警戒范围大） 由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成（3）控制中心报警系统（警戒范围很大） 由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成，且包含两个及两个以上集中报警系统。 以上就是贵州创赢物联网科技有限公司为大家介绍的关于火灾自动报警系统工作原理及分类的相关内容，希望对大家有所帮助！
火灾自动报警系统控制器操作说明 一、开机、关机与自检： 当调试工作完成后，用户就可以按以下顺序进行操作了； 1、电源的主备电开关。 2、打开控制器的工作开关（在DC-DC变换模块上）。 完成以上操作后，系统上电进行初始化。初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源 的自动检查状态，自检完毕，控制器对外接探测器和模 块进行注册，并显示注册信息。至此，开机过程结束， 系统进入正常监控状态。 3、关机过程按照与开机时相反的顺序关掉各开关即可。 二、设备信息检查： 按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。 三、信息显示与记录： 1、信息显示。 当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它
信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。 2、查看运行记录： 按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。 3、信息的打印： 在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。 四、消音： 在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示，当有多种警报信息时，控制器按以下排序发出对应的警报声音： 1）产生火警信息（消防车声） 2）产生监管信息（机关枪声） 3）一般模块反馈（快速嘀嘀声） 4）启动设备过程（缓慢嘀嘀声） 5）产生故障信息（救护车声） 五、火警及故障的处理方法： 1、故障的一般处理方法。 故障一般可分为两类，一类为控制器内部产生故障，如主电
目录 1 引言 ........................................................................................... 错误!未定义书签。 2 工程概况 ................................................................................... 错误!未定义书签。3火灾自动报警系统设计 ............................................................ 错误!未定义书签。 火灾自动报警系统保护对象分级......................................... 错误!未定义书签。 火灾自动报警系统形式的确定............................................. 错误!未定义书签。 探测区域和报警区域划分..................................................... 错误!未定义书签。 确定火灾探测器的种类、设置部位和数量......................... 错误!未定义书签。 火灾探测器种类的选择.................................................. 错误!未定义书签。 火灾探测器的设置.......................................................... 错误!未定义书签。 手动火灾报警按钮的设置..................................................... 错误!未定义书签。 火灾报警控制器和监控系统的选择和系统布线以及工程应用错误!未定义书签。 消防联动控制设计................................................................. 错误!未定义书签。 火灾应急广播或火灾警报装置设置..................................... 错误!未定义书签。4设计体会 .................................................................................... 错误!未定义书签。参考资料........................................................................................ 错误!未定义书签。
火灾自动报警系统操作讲解教案 一、介绍词：（1分钟） 尊敬的各位领导，欢迎来到第一鉴定室。第一鉴定室是按照消防控制室（中控室）进行布置的，主要鉴定考察的内容是火灾自动报警系统部分内容。在第一鉴定室内，我们安徽鉴定站设置了柜式火灾报警控制器、自动消防炮控制器等设施用于消防设施控制，设置了一台消防电梯模型用于展示消防电梯动作，还设置了两块演示板用于各种系统的联动关系说明。下面由我给各位领导介绍一下火灾自动报警系统组成、系统的检查验收方法、系统验收时常见问题等内容。如有不足之处，还请各位领导给予批评指正！ 二、系统介绍(10分钟) 1、系统组成介绍（5分钟） 介绍位置：火灾报警控制器主机前 介绍方法：直接在面板上指出组件位置并逐一进行介绍 介绍内容：火灾自动报警及联动控制器、报警信号输入器件（各类探测器、手动报警按钮信号输入模块等）、联动信号输出器 件（各类输出控制模块、警报装置、广播等） （介绍要点：多线制控制和总线制控制区别） 2、系统联动关系介绍（5分钟）
介绍位置：两块演示板前及消防电梯模型前 介绍方法：（1）通过展板直接说明各种系统联动关系， （2）通过消防电梯模型实际演示介绍消防电梯联动关系介绍内容：消防供水系统联动关系、雨淋系统联动关系、预作用系统联动关系、干式系统联动关系、湿式系统联动关系（介绍要点：系统联动的逻辑关系） 三、系统的检查验收（7分钟） 1、验收时的工艺检查：（3分钟） 介绍位置：火灾报警控制器面板前 介绍方法：通过工程实例说明介绍 主要内容：火灾报警系统管线敷设、火灾报警控制设备安装线路防护是否可靠关系系统关键时刻是否能够正常工作，是检查验收时最重要，也是最容易被忽视的问题。线路防护之所以重要是因为系统大部分设备为总线制设备，每个回路内设备均并联在一根总线之上，如果总线出现线间、线地短路、断路、或绝缘阻值低于标准（20兆欧）均会造成总线上的设备故障。 （介绍要点：管线敷设要求） 2、验收时的工程检查：（4分钟） 介绍位置：消防联动控制器面板前 介绍方法：通过具体举例操作演示进行介绍 介绍内容：系统的联动功能测试方法 举例：（1）用手动控制盘进行防火门的联动控制演示
毕业设计 工业职业技术学院 毕业论文 题目：火灾报警器 学生：曹心安 指导老师： 学院：工业技术学院 班级学号：06352 完成时间： 2009年3月 摘要
本文首先介绍了火灾报警系统的发展情况;然后，详细介绍了系统硬件、软件的设计；并且对硬件进行了简单的调试，最后，文章对整个设计做了概括性总结。硬件设计是本文一个重点，包括系统总体结构以及火灾探测器结构及功能设计，其中详细论述了火灾探测器主控板的设计。主控板主要完成采集传感器数据、实现火灾探测器的数据交换等功能。硬件设计的最后部分，还论述了如何提高系统抗干扰能力，提高系统可靠性。软件设计包括数据采集程序，火灾报警程序等的设计，完成了火灾传感器软件的功能设计并给出了程序流程图。最后的仿真结果表明，设本计能够有效解决灵敏度与误报率之间的矛盾，基本达到了预期的效果本系统具有智能化和高可靠性等特点，但是还是有一些环节有待进一步完善. 关键词：多传感器，火灾报警，高可靠性。
目录 1 引言................................................. - 1 - 1.1建筑情况 ......................................... - 1 - 1.2火灾自动报警系统的作用............................ - 1 - 2 火灾自动报警系统简介............................... - 2 - 2.1 火灾自动报警系统概述 ......................... - 2 - 2.2 火灾自动报警系统的组成....................... - 3 - 3. 系统的设置......................................... - 9 - 3.1区域报警控制系统............................... - 9 - 3.2集中报警控制系统............................... - 9 - 3.3控制中心报警系统 ................................ - 10 - 4 火灾自动报警系统设计.............................. - 11 - 4.1系统选型....................................... - 11 - 4.2 防火区域和报警区域的划分.................... - 11 - 4.3 火灾探测器的选择............................. - 13 - 4.4 手动报警按钮的设置........................... - 20 - 4.5消防联动的设计................................ - 21 - 5 经济预算............................................. - 24 -致谢.................................................. - 25 -参考文献.............................................. - 2 6 -
1.引言 1.1建筑情况 办公楼内来往人员较多，在其内部还有各种贵重设备、资料、文献等，所以一定要做好防火等工作。建筑面积为347平方米。依据《高层民用建筑防火设计规范》，该建筑为二类建筑，耐火等级为二级。 1.2火灾自动报警系统的作用 火灾自动报警及消防联动系统，作为智能建筑中的一个重要子系统，其重要性是众所周知的。要在智能建筑中创造一个安全舒适的环境，消防安全是其中一个重要的方面。火灾自动报警及消防联动系统，作为火灾的先期预报、火灾的即使扑灭、保障人身和财产安全、起到了不可替代的作用。火灾自动报警系统是人们为了早起发现火灾，而设置在建筑物中或其他场所的一种自动消防设施，是人类同火灾作斗争的有力工具。 2火灾自动报警系统简介 2.1火灾自动报警系统概述 火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录发生火灾的时间。 火灾自动报警系统的组成形式多种多样，它的发展目前可分为三个阶段: 1多线制开关量时火灾探测报警系统。 2总线制可寻址开关量式火灾报警系统。 3模拟量传输式只能火灾报警系统。 目前我国已经开始从传统的开关量式火灾报警技术，跨入具有先进水平的模拟量式只能火灾报警技术新阶段，它的系统的误报率降低到最低限度，并大幅度地提高了报警的准确度和可靠性。 目前火灾自动报警系统有智能型。总线型以及综合型等，这些系统部分区域系统或集中系统，可达到对整个火灾自动报警系统进行监视。但是在目前的实际工程当中传统型的区域报警系统、集中报警系统和控制中心系统仍得到广泛的应用。 2.2火灾自动报警系统的组成 火灾自动报警系统由触发器件、火灾报警装置、火灾警报装置以及具有其他辅助功能的装置组成的火灾报警系统，在火灾自动报警系统中，自动或手动产生火灾报警信号的期间称为触发件，主要包括火灾探测器和手动火灾报警按钮。 3.火灾自动报警系统设计 3.1系统选型 依据《火灾自动报警系统设计规范》将此办公楼定为二级保护对象，根据建筑的实际情况，在楼梯口设置一台楼层显示器，作为区域报警器使用，集中报警控制器及联动控制装置。 我们在本工程的火灾报警系统中采用能美日本原装产品R-22Z智能型系统。根据标书
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。 火灾自动报警系统的组成如图: （一）火灾探测报警系统 火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。 1.触发器件 在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。 2.火灾报警装置 在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本的一种。火灾报
警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。 3.火灾警报装置 在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。 4.电源 火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。 （二）消防联动控制系统 消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。在火灾发生时，联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散指示系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能。当消防设备动作后将动作信号反馈给消防控制室并显示，实现对建筑消防设施的状态监视功能，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它信息的触发和输入功能。 1.消防联动控制器 消防联动控制器是消防联动控制系统的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备；对于控制逻辑复杂且在消防联动控制器上不便实现直接控制的情况，可通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备，同时接收自动消防系统（设施）动作的反馈信号。 2.消防控制室图形显示装置 消防控制室图形显示装置用于接收并显示保护区域内的火灾探测报警及联动控制系统、消火栓系统、自动灭火系统、防烟排烟系统、防火门及卷帘系统、电梯、消防电源、消防应急照明和疏散指示系统、消防通信等各类消防系统及系统中的各类消防设备（设施）运行的动态信息和消防管理信息，同时还具有信息传输和记录功能。 3.消防电气控制装置
火灾自动报警系统控制 器操作说明 文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
火灾自动报警系统控制器操作说明 主机部分 一、开机、关机与自检： 当调试工作完成后，用户就可以按以下顺序进行操作了； 1、打开电源的主备电开关。 2、打开控制器的工作开关。 完成以上操作后，系统自动进行初始化。初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态，自检完毕，控制器对外接探测器和模块进行注册，并显示注册信息。至此，开机过程结束，系统进入正常监控状态。 3、关机过程按照与开机时相反的顺序关掉各开关即可。 二、设备信息检查： 按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。 三、信息显示与记录： 1、信息显示。 当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。 2、查看运行记录： 按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。
3、信息的打印： 在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。 四、消音： 在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示。 五、火警及故障的处理方法： 1、火警的一般处理方法： （1）、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。 （2）、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。待火灾被扑灭后，回控制室将主机复位。 （3）、若无火情，即为误报，直接回控制室将主机复位， 同时记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动，并记录；如是出现有规律的误报，请联系售后服务人员解决。 2、故障的一般处理方法。 故障一般可分为两类，一类为控制器内部产生故障，如主电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。故障发生时，可按“消音”键终止故障警报声。 六、设备的隔离与释放： 当外部设备（探测器、模块和其它设备）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。
