设计性实验及开放实验题目

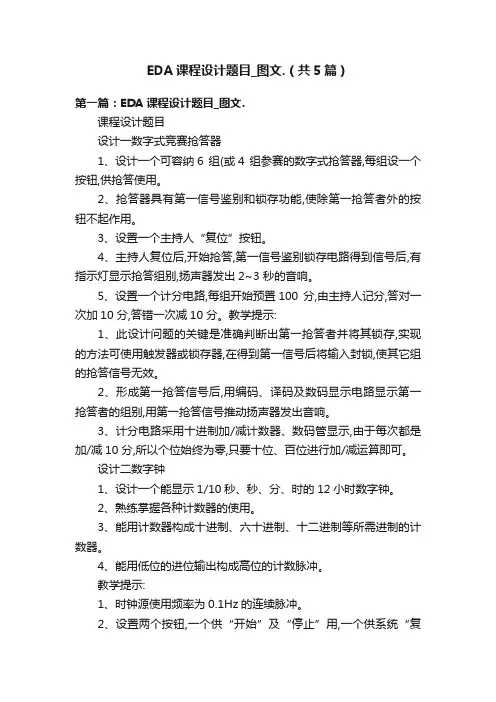

设计一数字式竞赛抢答器
要求：
1、设计一个可容纳6组(或4组)参赛的数字式抢答器，每组设一个按钮，供抢答使用。
2、抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用。
3、设置一个主持人“复位”按钮。
4、主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，有指示灯显示抢答组别，扬声器发出2~3秒
的音响。
5、设置一个计分电路，每组开始预置100分，由主持人记分，答对一次加10分，答错一次减10分。
教学提示:
1、此设计问题的关键是准确判断出第一抢答者并将其锁存，实现的方法可使用触发器或锁存器，在得到第一信
号后将输入封锁，使其它组的抢答信号无效。
2、形成第一抢答信号后，用编码、译码及数码显示电路显示第一抢答者的组别，用第一抢答信号推动扬声器发
出音响。
3、计分电路采用十进制加／减计数器、数码管显示，由于每次都是加／减10分，所以个位始终为零，只要十
位、百位进行加／减运算即可。
设计三数字频率计
要求：
1、设计一个能测量方波信号的频率的频率计。
2、测量的频率范围是0 999999Hz。
3、结果用十进制数显示。
设计提示:
1、脉冲信号的频率就是在单位时间内所产生的脉冲个数，其表达式为，f为被测信号的频率，N为计数器所累计
的脉冲个数，T为产生N个脉冲所需的时间。所以，在1秒时间内计数器所记录的结果，就是被测信号的频率。
2、被测频率信号取自实验箱晶体振荡器输出信号，加到主控门的输入端。
3、再取晶体振荡器的另一标准频率信号，经分频后产生各种时基脉冲：1ms，10ms，0.1s，1s等，时基信号的选
择可以控制，即量程可以改变。
4、时基信号经控制电路产生闸门信号至主控门，只有在闸门信号采样期间内(时基信号的一个周期)，输入信号
才通过主控门。
5、f=N/T，改变时基信号的周期T，即可得到不同的测频范围。
6、当主控门关闭时，计数器停止计数，显示器显示记录结果，此时控制电路输出一个置零信号，将计数器和所
有触发器复位，为新的一次采样做好准备。
7、改变量程时，小数点能自动移位。
设计四拔河游戏机
要求：
1、设计一个能进行拔河游戏的电路。
2、电路使用15个(或9个)发光二极管，开机后只有中间一个发亮，此即拔河的中心点。
3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，
亮点移动一次。
4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢
复到中心。
5、用数码管显示获胜者的盘数。
设计提示:
1、按钮信号即输入的脉冲信号，每按一次按钮都应能进行有效的计数。
2、用可逆计数器的加、减计数输入端分别接受两路脉冲信号，可逆计数器原始输出状态为0000，经译码器输出，
使中间一只二极管发亮。
3、当计数器进行加法计数时，亮点向右移；进行减法计数时，亮点向左移。
4、由一个控制电路指示谁胜谁负，当亮点移到任一方终端时，由控制电路产生一个信号，使计数器停止计数。
5、将双方终端二极管“点亮”信号分别接两个计数器的“使能”端，当一方取胜时，相应的计数器进行一次计
数，这样得到双方取胜次数的显示。
6、设置一个“复位”按钮，使亮点回到中心，取胜计数器也要设置一个“复位”按钮，使之能清零。
设计五乒乓球比赛游戏机
要求：
1、设计一个由甲、乙双方参赛，有裁判的3人乒乓球游戏机。
2、用8个(或更多个)LED排成一条直线，以中点为界，两边各代表参赛双方的位置，其中一只点亮的LED指示球
的当前位置，点亮的LED依此从左到右，或从右到左，其移动的速度应能调节。
3、当“球”(点亮的那只LED)运动到某方的最后一位时，参赛者应能果断地按下位于自己一方的按钮开关，即表
示启动球拍击球。若击中，则球向相反方向移动；若未击中，则对方得1分。
4、一方得分时，电路自动响铃3秒，这期间发球无效，等铃声停止后方能继续比赛。
5、设置自动记分电路，甲、乙双方各用2位数码管进行记分显示，每计满21分为1局。
6、甲、乙双方各设一个发光二极管，表示拥有发球权，每隔5次自动交换发球权，拥有发球权的一方发球才有
效。
设计提示:
1、用双向移位寄存器的输出端控制LED显示来模拟乒乓球运动的轨迹，先点亮位于某一方的第1个LED，由击球
者通过按钮输入开关信号，实现移位方向的控制。
2、也可用计数译码方式实现乒乓球运动轨迹的模拟，如利用加/减计数器的2个时钟信号实现甲、乙双方的击球，
由表示球拍的按钮产生计数时钟，计数器的输出状态经译码驱动LED发亮。
3、任何时刻都保持一个LED发亮，若发亮的LED运动到对方的终点，但对方未能及时输入信号使其向相反方向移
动，即失去1分。
4、控制电路决定整个系统的协调动作，必须严格掌握各信号之间的关系。
设计六交通信号灯控制器
要求：
1、设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三
色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。
2、红、绿、黄发光二极管作信号灯，用传感器或逻辑开关作检测车辆是否到来的信号。
3、主干道处于常允许通行的状态，支干道有车来时才允许通行。主干道亮绿灯时，支干道亮红灯；支干道亮绿
灯时，主干道亮红灯。
4、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计
时、显示电路。
5、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设
立5秒计时、显示电路。
设计提示:
1、主、支干道用传感器检测车辆到来情况，实验电路用逻辑开关代替。
2、选择1HZ时钟脉冲作为系统时钟。
3、45秒、25秒、5秒定时信号可用顺计时，也可用倒计时，计时起始信号由主控电路给出，每当计满所需时间，
即向主控电路输出“时间到”信号，并使计数器清零，由主控电路启、闭三色信号灯或启动另一计时电路。
4、主控电路是核心，这是一个时序电路，其输入信号为：车辆检测信号（A，B，；45秒、25秒、5秒定时信号
（C，D，E），其输出状态控制相应的三色灯。主控电路可以由两个JK触发器和逻辑门构成，其输出经译码后，控制主干道三色灯R、G、Y和支干道三色灯r、g、y。
设计七电子密码锁
要求：
1、设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭
表示关锁，用绿灯亮、红灯熄灭表示开锁；
2、在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（可设置成6位至8位，其中实际有效为
4位，其余为虚设）的输入代码等于储存代码时，开锁；
3、从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声
器发出持续20秒的报警信号。
设计提示:
1、该题的主要任务是产生一个开锁信号，而开锁信号的形成条件是，输入代码和已设密码相同。实现这种功能
的电路构思有多种，例如，用两片8位锁存器，一片存入密码，另一片输入开锁的代码，通过比较的方式，若两者相等，则形成开锁信号。
2、在产生开锁信号后，要求输出声、光信号，声音的产生由开锁信号触动扬声器工作，光信号由开锁信号点亮
LED指示灯；
3、用按钮开关的第一个动作信号触发一个5秒定时器，若5秒内无开锁信号产生，让扬声器发出特殊音响，以
示警告，并输出一个信号推动LED不断闪烁。
设计八彩灯控制器
要求：
1、设计一个彩灯控制器，使彩灯（LED管）能连续发出四种以上不同的显示形式；
2、随着彩灯显示形式的变化，发出不同的音响声。
设计提示:
1、彩灯显示的不同形式可由不同进制计数器驱动LED显示完成；
2、音响由选择不同频率CP脉冲驱动扬声器形成；
3、彩灯显示形式由实验箱中拨码开关控制。
设计九脉冲按键电话显示器
要求：
1、设计一个具有8位显示的电话按键显示器；
2、能准确地反映按键数字；
3、显示器显示从低位向高位前移，逐位显示按键数字，最低位为当前输入位；
4、*设置一个“重拨”键，按下此键，能显示最后一次输入的电话号码；
5、*挂机2秒后或按熄灭按键，熄灭显示器显示。
设计提示:
1、利用中规模计数器的予置数功能可以实现不同的按键对应不同的数字；
2、设置一个计数器记录按键次数，从而实现数字显示的移位。
设计十简易电子琴
要求：
1、设计一个简易电子琴；
2、利用实验箱的脉冲源产生1，2，3，。。。共7个或14个音阶信号；
3、用指示灯显示节拍；
4、*能产生颤音效果。
设计提示:
1、各音阶信号由脉冲源经分频得到。
设计十一出租车自动计费器
要求：
1、设计一个出租车自动计费器，具有行车里程计费、等候时间计费、及起价三部分，用四位数码管显示总金额，
最大值为99.99元；
2、行车里程单价1元/公里，等候时间单价0.5元/10分钟，起价3元（3公里起价）均能通过人工输入。
3、行车里程的计费电路将汽车行驶的里程数转换成与之成正比的脉冲数，然后由计数译码电路转换成收费金
额，实验中以一个脉冲模拟汽车前进十米，则每100个脉冲表示1公里，然后用BCD码比例乘法器将里程脉冲乘以每公里单价的比例系数，比例系数可由开关预置。例如单价是1.0元/公里，则脉冲当量为0.01元/脉冲。
4、用LED显示行驶公里数，两个数码管显示收费金额。
设计提示:
1、等候时间计费需将等候时间转换成脉冲个数，用每个脉冲表示的金额与脉冲数相乘即得计费数，例如100个
脉冲表示10分钟，而10分钟收费0.5元，则脉冲当量为0.05元/脉冲，如果将脉冲当量设置成与行车里程计费相同（0.01元/脉冲），则10分钟内的脉冲数应为500个。
2、用LED显示等候时间，两个数码管表示等候时间收费金额。
3、用加法器将几项收费相加，P=P1+P2+P3，
4、P1为起价，P2为行车里程计费，P3为等候时间计费，用两个数码管表示结果。
设计十二洗衣机控制器
要求：
1、设计一个电子定时器，控制洗衣机作如下运转：定时启动→正转20秒→暂停10秒→反转20秒→暂停10秒
→定时未到回到“正转20秒→暂停10秒→……”，定时到则停止；
2、若定时到，则停机发出音响信号；
3、用两个数码管显示洗涤的预置时间（分钟数），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗
涤过程由“开始”信号开始；
4、三只LED灯表示“正转”、“反转”、“暂停”三个状态。
设计提示:
1、设计20秒、10秒定时电路。
2、电路输出为“正转”、“反转”、“暂停”三个状态。
3、按照设计要求，用定时器的“时间到”信号启动相应的下一个定时器工作，直到整个过程结束。
设计十三病房呼叫系统：
要求：
1．用1～5个开关模拟5个病房的呼叫输入信号，1号优选级最高；１—5优先级依次降低；
2．用一个数码管显示呼叫信号的号码。没信号呼叫是显示0；有多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）；
3．凡有呼叫发出5秒的呼叫声;
4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理（附加）。
思路：
根据数字电路知识，利用触发器、优先编码器和显示译码器等电路元件实现各项功能。
设计提示：
1．用5个LATCH(D锁存器)实现对病房呼叫信号的存储，以实现多个指示灯的同时显示。
2．将经过存储的信号送入优先编码器74148，选出优先级最高的呼叫信号，再通过显示译码器显示。
3．自行设计一个计时器，控制数码管、指示灯与蜂鸣器的显示鸣叫时间。
设计十四电梯自动控制器
设计要求
设计一个3层楼房全自动电梯控制器，其功能如下：
1．每层楼电梯入口处设有上、下请求开关各一个（一层只有上行请求开关，三层只有下降请求开关）；电梯内设有乘客到达层次的停站要求开关和开、关电梯门开关两个。
2．有电梯所处位置指示装置和电梯上行、下行状态指示装置。
3．电梯每秒升（降）一层楼。到达某一层楼时，指示该层的灯发光，并一直保持到电梯到达新的一层为止。
4．电梯到达有停站请求的楼层后，该层的指示灯亮，经过0.5秒，电梯门自动打开，开门指示灯亮。开门5秒后，电梯门自动关闭（开关门指示灯灭），电梯继续运行。
5．能记忆电梯内外所有的请求信号，并按照电梯运行规则次第响应。每个请求信号保留至执行后撤除。
6．电梯运行规则：
电梯处于上升模式时，只响应比电梯所在位置高的层次的上楼请求信号，由下而上逐个执行，直到最后一个请求执行完毕。如更高层次有下楼请求，则直接升到有下楼请求的最高层接乘客，然后便进入下降模式。电梯处于下降模式时与之相反，仅响应比电梯所在位置低的楼层的下楼请求，由上到下逐一解决，直到最后一个请求处理完毕。如再低楼层有上升请求，则降至该层，并转入上升模式。电梯执行完所有的请求后，应停在最后所在的位置
不变，等待新的请求。
7．开机（接通电源）时，电梯应停留在一楼，而各种上、下请求皆被清除。
设计提示
1．用4只按键作为上、下楼请求开关。另外3只作为乘客进入电梯所按的目的层次开关；
2．电梯所在楼层位置用数码管显示，另用两只发光二极管显示上行状态和下降状态。
3．利用发光二极管作为开门指示。
4．对电梯开门时间可以要求延长，每按一次开门键，自按键时开始延长五秒，可以连续使用。也可提前关门（按动关门键）。
5．电梯运行过程中，不断判断前进方向是否存在上楼请求或下楼请求信号，如到达某层后，上、下方均无请求，则电梯停在该层，终止运行。
6．设计的主要部分是一个状态机，此状态机可以有以下几个状态：停在每一层关门状态和开门状态（共六个）；两层之间的上行状态和下降状态（共四个）。在每一状态判断输入信号，决定输出信号和下一状态。
设计十五自动打铃控制系统
要求：
实现基本计时和显示功能（用十二进制显示），包括上一下午标志，时，分，的数字显示，秒信号的指示。
能设置当前时间（含上，下午，时，分）。
能实现基本打铃功能，规定
上午 6：00起床铃：打铃5S，停两秒，再打五秒
下午 10：30熄灯铃：打铃5S，停两秒，再打五秒
使用动态数码管显示，蜂鸣器作铃声。
设计提示：参考综合性实验：多功能数字钟的设计
