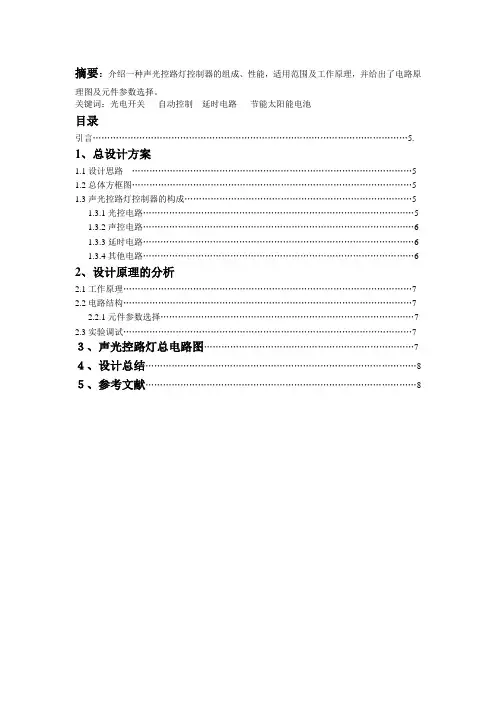

摘要：介绍一种声光控路灯控制器的组成、性能，适用范围及工作原理，并给出了电路原
理图及元件参数选择。
关键词：光电开关自动控制延时电路节能太阳能电池
目录
引言………………………………………………………………………………………………5.
1、总设计方案
1.1设计思路 (5)
1.2总体方框图 (5)
1.3声光控路灯控制器的构成 (5)
1.3.1光控电路 (5)
1.3.2声控电路 (6)
1.3.3延时电路 (6)
1.3.4其他电路 (6)
2、设计原理的分析
2.1工作原理 (7)
2.2电路结构 (7)
2.2.1元件参数选择 (7)
2.3实验调试 (7)
３、声光控路灯总电路图 (7)
４、设计总结 (8)
５、参考文献 (8)
引言：
声光控路灯控制器可以自动实现白天光线较暗和晚上遇到声响时，路灯自动点亮，从而实现人来灯亮，人走灯灭，既方便又实用。不仅节约了电能，而且能延长灯泡的使用寿命。可广泛应用于楼梯，走廊，卫生间及生活小区等公共场所的照明控制。词控制器经济实用，即使一般的脚步声也能使灯泡发光照明。
一、总体设计方案
1.1 设计思路
整个电路由电源电路，声控电路，光控电路及延时电路等部分组成。电源由太阳能电池供电，光敏控电路对外界光亮程度进行检测，输出与光电程度相对应的电压信号。从而实现白天灯泡不亮晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。必须时可加一个手动开关，以增强电路的实用性。总体方框图如图1所示。
1.2总体方框图
图1 路灯控制器原理组成方框图
1.3声光控路灯控制器的构成
声光控路灯主要是依据光控原理和声控原理来设计的。利用光控电路可以根据光线的亮暗条件控制灯的使用。光控电路是由光敏电阻和可控硅组成。声控电路是为完善光控路灯而设计。在不同时段、不同的地点使用灯的机率也不同，声控可进一步节约能源。
1.3.1光控电路
图2为光控路灯电路，白天路灯熄灭，夜间路灯自动点亮。图中，电容C1、C2和二极管D1及稳压管DW组成简单的电容降压整流电路，接通电源后获得12V左右的直流电压。三极管BG、光敏二极管D2和双向可控硅等组成光电开关电路。
在白天，光敏二极管D2因受光照呈低电阻，BG管基极电位下降，使BG截止，电阻R1上无电压输出，故双向可控硅SCR处于关断状态，灯泡ZD不亮。当夜幕降临时，D2因无光照其暗阻增大，使BG基极电位升高而导通，R1上输出的电压触发可控硅SCR导通，路灯得电点亮。调节电位器W，可调节BG基极电位高低，即调节了光控的灵敏度。
在安装时，光敏二极管D2应加防雨的透明玻璃罩，且要放在能全天被日光照射的地方。D2也可用光敏电阻或光敏三极管。
图2光控路灯电路
1.3.2声控电路
如图3为声控电路，光控的基础上，在夜晚有人经过时路灯点亮，在寂静无人的晚上路灯熄灭。图中，电路主要由R1，BW以及辅助的基本放大电路R2，R3，VT组成。白天，因为光控电路阻断，所以，无论多大声，灯都不会亮。到夜晚，光控电路导通，当人走动的脚步声传到传声器BW时，声波转换为电信号，经三极管VT放大，使脚2的电位由低到高，门2输出高电平，通过二极管D1向C2迅速充电到阀值电压，门4输出高电平，VS导通，灯亮。若声控灵敏度偏低，可增大R1阻值，或换高放大倍数的三极管。
图3 声控电路图
1.3.3延时电路
延时电路主要由电容C2，电阻R5组成。当夜晚人走动时，灯路导通，门G2输出高电平，通过二极管D1向C2迅速充电；人过声息，门G2输出电平变低，由C2电压维持门G3输入的高电平，门G4输出状态不变，灯不熄。这时右D1隔离C2经R5缓慢放电，大约50S后，电压降到关门电压值时，门G3，门G4翻转，VS截止，灯自动熄灭。若要变动延时的长短，可改变C2的容量。人走灯熄的延时照明控制作用，从而达到节约电能延长使用寿命的目的。
图4延时电路图
1.3.4其他电路
（1）负载电路负载电路上接上一定功率的灯泡。
（2）稳压电路R7，DW限流稳压，向CD4011等部分电路提供约10V直流电压和100mV 的工作电流。
（3）数字电路门G1，门G2，门G3，门G4是4个与非门。门G1，门G2用于鉴别输入动态；门G3，门G4反向后，VS导通，接通灯路。
二、设计原理的分析
2.1 工作原理
电路中集成电路IC的门G1和门G2接成“与”输入，用以鉴别输入动态。按逻辑功能只有当门G1两输入端都呈高电平时，门G2的输出端才为高电平，再经过门G3，门G4两极反相后，触发晶闸管VS导通，接通灯路。白天因光敏电阻受光线照射，IC的1脚呈低电位，IC的输出端为低电平，VS阻断，灯路关闭。这时，无论外界声音再高灯都不会亮；到夜晚,GR的电阻随环境光线减弱而增大，脚1变为高电平，当人走动的脚步声传到传声器RM 时，声波转换成电信号经三极管VT放大，使2脚电位由低变高，门G2输出高电平，通过二极管D1向C2迅速充电到阀值电压，门G4输出高电平，V导通，灯亮，人走声熄，门G2输出电平变低，由C2电压维持门G3输入高电平，门G4状态不变，灯不熄，这时由D1隔离C2经过R5放电，约50S后电压降到关门电压值时，门G3，门G4翻转，VS截止，灯自动熄灭。
2.2 电路结构
本制作实验主要由驻极体传声器，光敏电阻R1，与非门电路CD4011，晶体二极管，稳压管，双向晶闸管等元器件组成。
2.2.1 元件参数选择
二极管D1选用IN4007硅整流二极管；DW为10V.1/2W稳压管；VS选用双向晶闸管，光敏电阻GR选用MG45型；话筒MIC选用小型驻极体话筒；熔丝应根据被控制路灯总功率而定，一般额定电流应小于或稍大于路灯总工作电流。电源电路由太阳能电池组成，大约输出10v左右的直流电压供后级电路使用。
2.3实验调试
此电路原理简单，只要按照电路图焊接，再采用12V直流电源进行调试。等各项功能都正常后，可以试着用220V的市电经整流电路进行调试。但要注意在用220V的市电调试时，不要用手直接接触电路板上的任何金属部分。先用万用表测量VS两端的电压，接上电源后，电源指示灯点亮，CW2两端电压在12V左右，否则说明整流电路有问题，从新检查电路。
三、声光控路灯总电路图
图4声光控路灯控制器原理图
四、设计总结
实验过程中碰到的刚开始不能正常显示并且运行的情况完全是粗心导致的，当时如果认真点的话就不会出现了，可能就是一下完成了。所以，通过实验意识到要从现在开始养成那种细心的好习惯。这对以后的课程设计甚至是毕业设计都非常有帮助。再者通过这次实习锻炼了自己的动手及查资料的能力，也体会到了成功带来了的喜悦，可以说是获益非浅。再次反过来思考这个电路图，整个电路简单明了，可以根据此电路图应用到实际中去。
通过这次课程设计，我对传感器应用系统有了进一步的了解，对于相关器件也有了一定的认识，如可控硅。巩固和加深了我对检控课程的理论学习，促进和深化工程应用，提高综合运用所学知识及分析问题的能力，培养严谨的科学作风。通过实际电路方案的分析比较，设计计算，元件选择，安装调试等环节，初步掌握简单传感器电路的分析方法和工程设计方法。
信息工程学院 课程设计报告书题目: 基于Multisim的声光控路灯控制系统设计与仿真课程：电子线路课程设计 专业：电气工程及其自动化 班级： 学号： 学生姓名： 指导教师： 2015年 01月 06日
信息工程学院课程设计成绩评定表
摘要 现在，在公共场所和公共楼道中，灯光长时间量着的现象是十分的普遍，这给社会造成了极大的能源浪费。另一方面，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。声光控路灯则无这种问题。针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。 本系统利用自制直流稳压电源供电，根据光敏电阻的阻值变化判断光线强弱，用咪头测声音信号，LM324 对信号进行放大和构成比较电路。由74LS08D 的与门，实现对信号的筛选，从而对开关部分发出开启或关闭的信号。继电器控制驱动灯泡，由RC 充放电路进行延时。通过对外界信号的选择，声光控路灯实现自动控制灯亮。仅当光线较暗并且有声响时，路灯才会自动点亮，并延时20 秒左右熄灭。此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。 声光控路灯控制器可以自动实现人来灯亮，人走灯灭，既方便又实用。不仅节约了电能，而且能延长灯泡的使用寿命。可广泛应用于楼梯，走廊，卫生间及生活小区等公共场所的照明控制。词控制器经济实用，即使一般的脚步声也能使灯泡发光照明。 关键字：声光控制；LM324；继电器；延时 Abstract Now, in public places and public corridor, light long time measured by the phenomenon is very common, which caused a great waste of energy to the society. On the other hand, due to frequent switching or man-made factors, the damage to the wall switch rate is very high, increasing the amount of repair, waste of funds. Sound and light control of street lamp is not the problem. In view of the present society many places use pilot lamp lighting, can not realize intelligent lighting lighting caused a huge waste of energy. In response to the science and energy-saving emission reduction of scientific development to design the sound and light control of street lamp control system. Homemade DC stabilized voltage power supply by using this system, according to the photosensitive resistor change to determine the light intensity, measured voice signal by microphone, LM324 for signal amplification and comparison circuit. By 74LS08D and gate, screening of signal, which sends a signal to open or close to the switch part. Relay control driver bulb, for delay by the RC charging and discharging circuit. To the outside world through the selection of signal, sound and light control of street lamp realizes the automatic control of light. Only when the light is dark and sound, lights will automatically light up, and delay 20 seconds out. This system can control the lamp good light out, with sound and light circumstances lights, in other cases the lamp, so as to achieve the effect of saving energy. The sound and light control of street lamp controller can automatically realize people to light, people walk lamp, convenient and practical. Not only the electric energy saving, but also can prolong the service life of the bulb. Can be widely applied to the stairs, corridors, bathrooms lighting control and living area and other public places. Word controller is economical and
自动光控路灯系统设计 1.功能要求 （1）白天时，路灯自动关闭（路灯可用小灯泡代替。但必须用继电器控制路灯）； （2）晚上时，路灯自动打开； （3）可以调节亮度触发点。 2.方案论证 利用光照强度为传感器，目前最为常用且性价比较高的就是光敏电阻，利用其光线较强时，电阻值较低，而光线较暗时则电阻较大的特点。总体设计分为两个模块：主控模块，被控模块。主控模块和被控模块之间通过继电器进行连接。 3. 系统电路工作原理： 光敏电阻接受光信号后电阻值发生变化，将其转换为电信号加到的三极管的基极，经处理后从集电极输出，输出电压随光照强度的减弱而增加，通过继电器实现路灯的自动转换。当光照强度很大时，光敏电阻阻值很小，三极管VT1分得的电压较小，三极管VT1、VT2截止，继电器不工作，灯泡不亮；当光照强度很小时，光敏电阻阻值很大，三极管VT1分得的电压较大，三极管VT1、VT2导通，继电器工作，灯泡亮。通过调节滑动变阻器，可调节亮度触发点。
4.系统的软件仿真电路 打开PROTEUS软件，在元件库里查找电路图中所需要的元器件，添加至当前页面。按照所设计的原理图进行画图。画完之后，认真检查。确定没有错误后，运行，查看是否符合设计要求。并对电阻进行参数的调节，以达到预期设计的要求。下图是用PROTEL软件所画的设计图： 注：仿真图上所示电路中光敏电阻用电位器（RV1）代替 5.调试与性能分析 仿真调试及各数据记录： 阻值：1M% Q1 Q2 继电器 LAMP Ube Ube Uce U I 70% 0.79 0.88 0.09 11.9 0.04 亮20% 0.78 0.88 0.11 11.8 0.04 亮10% 0.76 0.87 0.47 11.5 0.04 亮9% 0.75 0.86 4.24 7.71 0.03 亮8% 0.74 0.85 8.27 3.73 0.01 灭5% 0.69 0.44 12.0 0.00 0.00 灭
摘要 摘要 现在，随着微电子技术和集成电路技术的快速发展，单片机技术无处不在。单片机作为计算机科学与技术的重要组成部分，作为嵌入式系统的先头兵，片上系统的先行者，已经被广泛应用到了各行各业，尤其是与控制相关的领域，极大的提高了产品的智能化程度和技术水平，已经成为了当今社会十分重要的技术领域。随着社会需求和单片机应用领域的不断扩展，各类智能产品、控制系统都是以单片机技术为核心来进行开发设计的。 本系统采用MSC—51系列单片机89C51和相关的光电检测设备及设计智能路灯控制器，实现了能根据实际光线条件通过8051芯片的P1口控制路灯开关功能。随着社会文明的不断发展，城市照明已不仅局限于街道照明，而且发展成了城市景观等装饰性照明的综合市政工程。 关键词：路灯单片机技术设计
ABSTRACT ABSTRACT Nowadays, with the rapid development of micro-electronic technology and integrated circuit technology, Single Chip Micro-computer (MCU) technology is being used everywhere. MCU has been used in all kinds of industries, especially in the areas concerning the controlling as the important ingredient in the computer science and technology, the front-runner in the embedded system. It has improved products’Intellectualized and technical standards and been a quite important technical area in our recent social needs and the applied areas of MCU expanding, types of mental produce and control systems are designed with MCU as the central technology. The system uses MSC MSU-51 and Relevant photo electric equipment to design intelligentized controller of streets lights and realize the function of controlling the switches according to the actual conditions of light through P1 port of 8051 chip. As the ever-accelerated development of social civilization, City light is not only confined to the street lighting but also developed into the urban landscape and decorative Keywords: lamp MCU-technology design
路灯自动控制开关电路的设计 组员： 班级： 设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。控制电路用电池供电，熄灯后电路耗电小。 简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。 一.设计的作用 自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。 二.设计的具体实现 1. 系统概述 设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。 施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。与普通触发器相比，它有以下特点： （1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。 （2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。 (3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。 利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。 工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。当黑夜无光照射的情况下，光敏电阻呈高阻状态，2处处于低电平，使触发器的输出端输出高电平，继电器得电，触点闭合，路灯亮，控制指示灯LED2亮。 2．单元电路设计与分析 仿光电路就是按照光敏电阻有光或无光时，呈现低阻或高阻状态设计的，它采用两个电阻分压来实现。电子开关就是利用三极管正偏饱和导通和截止状态来设计的。555定时器是一种将模拟电路与数字电路的功能巧妙结合在一起的多用途单片集成电路。施密特触发器是一种整形电路，它能将边沿变化缓慢的电压
声光控路灯延时开关的设计与制作资料1声光控路灯延时开关的设计与制作 声光控开关具有很多实际意义：一是省电，灯泡大部分时间不工作，因此节 电效率很高，达80%左右；二是方便，首先，不用接触，全自动智能控制；另外，接线简单、安装方便，是公共场所照明开关的理想选择，被人们誉为“长明灯的 克星”。 再者，随着科学技术的发展，公共场所照明控制手段也将逐步更新，除现在 已有的声光控开关外，还有微波感应开关和热释远红外感应开关。目前，微波感 应开关的抗干扰性能尚不理想，红外感应开关在性能上较为理想，但安装复杂，比较娇气，价格也偏高，比较适合在一些管理完善的场所如宾馆、大饭店楼道及 居家庭走廊应用，在普通住宅楼、办公楼道等场所的照明控制考虑到价格、管理 及安装方便等因素，根据我国国情，可以预计在相当一段时期内，声光控延时开 关将是首选的主流产品。
设计方框图 声光控开关在晚上且有声音时使灯泡亮，其它情况下灯泡不亮。它由电源电 路、声光处理电路和控制电路组成。电路方框图如图2-1所示。 图2-1 设计方框图声光处理电路设计 声光处理电路就是对采集到的声音和光进行处理后提供给控制电路。 声音放大电路 声音放大电路的核心元器件是三极管，三极管的工作方式有三种分别是共射 电路、共集电路、共基电路。 1．共射电路 共射电路如图2-2所示，其中三极管V 是电路的核心，起放大的作用。电源电路声光处理电路 控制电路照明灯市电 图2-2 共射放大电路 直流电源V CC一方面通过R C、R b为三极管提供合适的静态偏置电压，另一方面为电路提供能量，一般为几伏至几十伏。其中C1、C2为耦合电容，起到传递交流，隔断直流的作用。C1、C2一般为电解电容器，一般为几微法到几十微法。Rc是集电极直流负载电阻，保证三极管有合适的静态偏置外，还可将三极管的电流信号转换成电压信号。R c一般为几百欧到几千欧。
模拟电路课程设计任务书2010－2011学年第2 学期第 1 周－ 2 周 题目声光控路灯控制系统设计 内容及要求 设计要求：①光照度强（白天）路灯不点亮，光照度暗（夜晚）路灯可由声音控制。 ②有声音时路灯点亮，否则不点亮。 进度安排 1. 布置任务、查阅资料、选择方案，领仪器设备： 2天； 2. 领元器件、制作、焊接：3天 3．调试＋验收： 2.5天 4. 提交报告：2010-2011学年第二学期3～7周 学生姓名：李杏、汤汝、邵林、熊国栋、徐飞云 指导时间：第1～2周指导地点：E楼311室任务下达2011年 2 月21 日任务完成2011 年 3 月 2 日考核方式 1.评阅√□ 2.答辩□ 3.实际操作√□ 4.其它□ 指导教师邓谦系（部）主任陈琼
摘要 针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。 本系统采用咪头、光敏电阻构成光照信号和声音采集信号电路。通过运放LM324对信号放大并同时运用74LS08而输入与门构成逻辑电路，进行逻辑控制，给出是否亮灯的信号，由RC充放及开关电路执行，通过控制继电开关控制路灯。 此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。 关键字： LM324 74LS08 RC充放电电路继电开关
目录 前言1 第一章设计任务2 第二章系统组成及工作原理3 2.1 总体设计思路3 2.2 电路各模块设计简介3 2.2. 1电源电路3 2.2.2声控电路4 2.2.3光控电路4 2.2. 4混合控制模块5 2.2. 5开关延时电路5 第三章混合控制模块的设计7 3.1 混合控制模块设计思路7 3.2 混合控制模块原理7 3.3 设计方法与参数的确定7 3.4 电路仿真图8 第四章电路的焊接与调试9 4.1 电路的安装与焊接9 4.2混合控制模块的调试9 第五章系统调试10 结论11 参考文献12 附录一方案总实物图错误!未定义书签。附录二元件清单13 附录三系统总电路图14
内部编号：AN-QP-HT920 版本/ 修改状态：01 / 00 In Order T o Standardize The Management, Let All Personnel Enhance The Executive Power, Avoid Self- Development And Collective Work Planning Violation, According To The Fixed Mode To Form Daily Report To Hand In, Finally Realize The Effect Of Timely Update Progress, Quickly Grasp The Required Situation. 编辑：__________________ 审核：__________________ 单位：__________________ 声光控路灯控制系统实验报告通用范 本
声光控路灯控制系统实验报告通用范本 使用指引：本报告文件可用于为规范管理，让所有人员增强自身的执行力，避免自身发展与集体的工作规划相违背，按固定模式形成日常报告进行上交最终实现及时更新进度，快速掌握所需了解情况的效果。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一试验目的 1。了解并掌握光敏三极管和光敏电阻的应用以及声控的交流信号的处理 2。掌握继电器的引脚结构以及其应用方法 3。熟练掌握三极管三个引脚的引用电路 4。熟练掌握LM324运放作为比较器和运放的应用电路 5。掌握与门的工作原理和引脚接法，并应用到实际电路中 二实验内容 1。按要求搭接电路，并调整电路，（注意运放被烧坏）
Screen and evaluate the results within a certain period, analyze the deficiencies, learn from them and form Countermeasures. 姓名：___________________ 单位：___________________ 时间：___________________ 声光控路灯控制系统实验报告
编号：FS-DY-71394 声光控路灯控制系统实验报告 一试验目的 1。了解并掌握光敏三极管和光敏电阻的应用以及声控的交流信号的处理 2。掌握继电器的引脚结构以及其应用方法 3。熟练掌握三极管三个引脚的引用电路 4。熟练掌握LM324运放作为比较器和运放的应用电路5。掌握与门的工作原理和引脚接法，并应用到实际电路中 二实验内容 1。按要求搭接电路，并调整电路，（注意运放被烧坏）2。完成电路的工作，实现基本原件的功能 三实验器材 光敏三极管一只，光敏电阻一只，LM324运放一个，继电器一个，9014三极管一个，二极管一个，100k的电阻两
个，47k的滑动变阻器一个，导线若干，直流电源设备四基本原理 光敏三极管在红外光照射下导通获得低电平，从而通过比较器和继电器来控制灯的熄灭状态 光敏三极管在遮光下截止获得高电平，从而通过比较器和继电器来控制灯的点亮状态 光敏电阻在光照射下导通获得低电平，从而通过比较器和继电器来控制灯的熄灭状态 光敏电阻在遮光下截止获得高电平，从而通过比较器和继电器来控制灯的点亮状态 用麦克风作为声音的源，通过滤波放大，整流后将声音信号转换为电流信号再转换为电压信号，从而控制继电器，来实现灯亮与灭的控制 用与门将二者相结合，共同作为与门的输入信号，将输出引出，来控制继电器实现控制灯的亮与灭 五试验步骤 1。找齐电路所需的基本原件，搭接电路。 2。测试电路中的各个点的电压状态
声光路灯控制器的设 计与制作 电气10-1 101054107 马志强
摘要 在公共场所（例如学校、机关、居民区、厂矿企业等）的楼道中和车流量较小的偏远地区，长明灯现象十分普遍，从而造成了极大的能源浪费。在今天电力能源供应比较紧张的情况下，在没有人员活动的深夜让这些灯关掉一些，不仅可以节约能源，也能够节约一些开支。 本设计采用MCS-51单片机作为主控端各路灯的控制核心。声音传感器、键盘模块、光敏电阻等作为系统的辅助电路。分别实现了对开关灯时间的控制，不同环境明暗与不同交通情况下的路灯智能控制。 该系统可以设定每只路灯的开关灯时间，还可以通过传感器来识别外部环境的明暗变化和有无车辆与人员通过，是一种实用的路灯控制系统。该控制系统有十分明显的节电效果，同时维修量也大大减少了，从而节约了资金，有良好地使用效果。白天光照强度高，不管过路者发出声音多大，灯泡都不会发亮。夜晚光线变暗，光敏电阻检测到信号，传达至声音检测电路，使其开始工作。当检测到声响时，它就将声音信号传送给单片机，控制路灯打开。几秒钟后，如果没有声响，则再通过单片机来控制路灯熄灭，达到节能节电的目的。 研究该系统的重要性在于利用单片机来控制路灯的亮灭，不仅实现了节能节电的目的，同时提高了对外界环境变化检测的灵敏度，使整个路灯控制系统变得更加智能化。 【关键词】 MCS-51单片机；智能控制；键盘模块；声音传感器；光敏电阻
方案设计与论证 本声光控路灯照明系统是一种新型的电子智能控制系统，该系统的设计是将声音控制、光线控制结合在一起实现对路灯亮灭的控制，从而形成一个节能、高效的路灯控制系统。系统总体由声音传感器、光控电路、键盘模块、继电器等组成，系统组成如下所示。 为了较好的实现系统各个模块的功能和彼此之间的配合衔接，并且考虑到性价比，我们对系统各部分做了几个方案并对其进行了设计对比论证，具体论证如下： 1.1主控系统的选择 采用通用的51单片机作为主控制器。51单片机通用灵活、价格低廉、使用方便，程序易于编写和调试，支持在线仿真。开发更加容易，使整个系统变得更加简单，性价比较高，C语言与汇编语言可以互相调用。 1.2电源模块的选择 方案一：采用1.5伏干电池。体积小，重量轻，使用灵活方便。但是不满足长时间的持续供电。 方案二：采用直流稳压电源。输出精度高，0到32V可调，调节范围大，使用简单，但是体积重量较大，不方便携带。 为避免单片机与外围模块电源之间的干扰、本着轻便节约的思路，单片机供电我们采用方案一. 环境明暗-路灯控制模块选择 方案一：在电子城购买声光敏传感器。采购光敏传感器，使用方便，节省时间。
楼道声光控灯及开关----课程设计(总30页) 本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
课程设计 楼道声光控制灯 系别：电子工程系 班级：电信13-2 组员：杨芹周超周正 霖 黄永杰格绒次 里 唐兢杰湛清华 指导老师：蒋雪琴
目录 摘要 (3) 引言 (4) 第1章设计流程 (5) 第2章电源模块 (7) 电源电路的设计 (7) 电源电路的工作原理及相关参数的分析 (7) 电源电路的其他设计 (9) 第3章信号收集模块 (9) 光信号收集电路 (11) 光信号电路的设计 (11) 光信号电路的工作原理相关参数的分析 (11) 光信号电路相关参数的分析 (12) 声音信号收集电路 (12) 第4章信号处理模块 (14) 芯片TC4081BP的介绍 (14) 芯片TC4081BP的工作原理…………………………………………..14. 第5章延时模块 (16) 延时电路的设计 (16) 延时电路的工作原理 (16) RC电路的放电过程 (17) RC电路的时间常数 (17) 延时时间的可优化性 (18)
第6章被控制模块 (19) 被控制电路的设计 (19) 被控制电路相关参数的分析 (20) 相关元件介绍 (20) 总结 (24) 参考文献 (25) 摘要 声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。此外，它在一定的场所使用还可起防盗作用。它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。 本次课程设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。它不需要发送关闭信号，由电路自身的延时电路将灯关闭。当灯被打开后，延时电路延时约25s后将灯自动关闭。该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。即使受到声音信号的触发，开关也不会打开。 在此电路的设计中，要注意三点，第一是要合理设计三极管的静态工作点，使之处于饱和或截止两状态；第二要调节好电位器，从而使声控开关和光

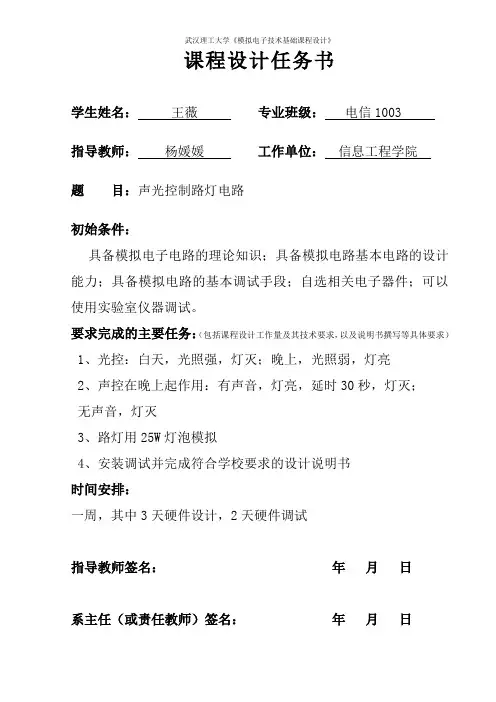

课程设计任务书 学生姓名：王薇专业班级：电信1003 指导教师：杨媛媛工作单位：信息工程学院 题目：声光控制路灯电路 初始条件： 具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。 要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、光控：白天，光照强，灯灭；晚上，光照弱，灯亮 2、声控在晚上起作用：有声音，灯亮，延时30秒，灯灭； 无声音，灯灭 3、路灯用25W灯泡模拟 4、安装调试并完成符合学校要求的设计说明书 时间安排： 一周，其中3天硬件设计，2天硬件调试 指导教师签名：年月日 系主任（或责任教师）签名：年月日
