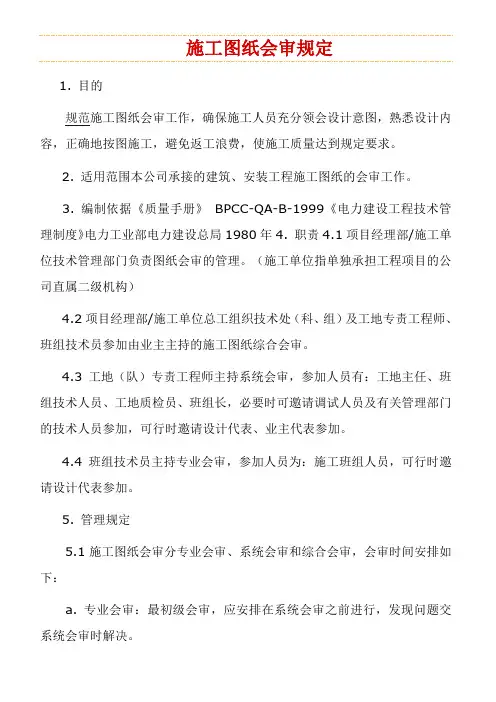

施工图纸会审规定
1.目的
规范施工图纸会审工作,确保施工人员充分领会设计意图,熟悉设计内容,正确地按图施工,避免返工浪费,使施工质量达到规定要求。
2.适用范围
本公司承接的建筑、安装工程施工图纸的会审工作。
3．编制依据
《质量手册》BPCC-QA-B-1999
《电力建设工程技术治理制度》电力工业部电力建设总局1980年
4．职责
4.1项目经理部/施工单位技术治理部门负责图纸会审的治理。（施工单位指单独承担工程项目的公司直属二级机构）
4.2项目经理部/施工单位总工组织技术处（科、组）及工地专责工程师、班组技术员参加由业主主持的施工图纸综合会审。
4.3工地（队）专责工程师主持系统会审，参加人员有：工地主任、班组技术人员、工地质检员、班组长，必要时可邀请调试人员及有关治理部门的技术人员参加，可行时邀请设计代表、业主代表参加。
4.4班组技术员主持专业会审，参加人员为：施工班组人员，可行时邀请设计代表参加。
5．治理规定
5.1施工图纸会审分专业会审、系统会审和综合会审，会审时间安排如下：
a.专业会审：最初级会审，应安排在系统会审之前进行，发现问题交系统会审时解决。
b.系统会审：安排在综合会审之前进行，发现问题汇总后交综合会审审定。
c.综合会审：在单位工程开工前完成，会审中发现问题在会议上协商解决，由设计单位统一提出设计变更通知单发送有关单位。
5.2图纸会审前,主持部门或主持人应事先通知参加人员熟悉图纸,预备意见,进行必要的核对和计算工作.
5.3综合会审由项目经理部/施工单位技术处(科、组)作出具体图纸会审记录，存档备查。技术处（科、组）应妥善保管业主方整理的综合会审纪要。
5.4系统会审和专业会审由主持人做好具体记录，整理会审纪要，报项目经理部/施工单位技术处(科、组)。
5.5对外协件加工用图纸的会审仍执行本规定，由各工地专责工程师组织。
5.6如时间安排紧张，专业会审可和系统会审合并进行。
5.7小型工程的图纸会审可合并为一次，即综合会审。
5.8图纸会审的重点
a.施工图纸与设备、非凡材料的要求是否一致。
b.设计图纸与施工主要技术方案是否相适应。
c.图纸表达深度能否满足施工需要。
d.构件划分和加工要求是否符合施工能力。
e.扩建工程新老厂及新老系统间的衔接是否吻合，施工过渡是否可行，此项除对图纸核实外，还应到施工现场进行实际情况校对。
f.各专业之间设计是否协调，如设备外型尺寸与基础尺寸、建筑物预留孔洞及预埋件与安装图纸要求、设备与系统连接部位、管线间相互关系等。
g.设计上采用的新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物资供给上有无困难。
h.施工图之间、总分图之间、总分尺寸之间有无矛盾。
i.能否满足安全经济运行要求和合理的检修作业需要。
j.施工图纸上的材料设备的规格、型号、数量与材料表是否一致，是否符合现场实际。
5.9图纸会审纪要不能做为施工依据图纸原设计有问题部分必须办理正式设计变更方可施工。
5.10组织图纸会审必须考虑所供图纸的完整、连续相关专业图，了解图纸的修改状况和版次。
如何预备图纸会审？（只作参考，具体当地要求为准）
1、图纸会审程序：先是建设、监理、施工单位熟悉图纸，将设计图纸的不足、不合理、难施工、有矛盾等的地方用文字以问题的形式提出来，约定会审时间，设计人员进行一一的答复，形成文字记录。
2、设计图纸会审记录经过建设、监理、设计、施工单位及质监站参与会审人员签字及盖章后方有效，并作为施工使用及列入工程技术档案的一部分。
3、图纸会审的主要内容是：
（1）设计是否符合国家有关的技术政策、标准、规范，是否经济合理；
（2）设计是否符合施工技术装备条件。如需要采取非凡技术措施时，技术上有无困难，能否保证安全施工和工程质量；
（3）有无非凡材料（包括新材料）要求，其品种、规格、数量是否满足需要；
（4）建筑结构与设备安装之间有无重大矛盾；
（5）图纸及说明是否齐全、清楚、明确，图纸尺寸、坐标、标高及管线、道路交叉连接点是否相符。
施工图纸会审的基本内容
1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中
3、图纸会审的内容：
（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。
（2）地质勘探资料是否齐全。
（3）设计图纸与说明是否符合当地要求。
（4）设计地震烈度是否符合当地要求。
（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（7）防火、消防是否满足。
（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
（9）施工图中所列各种标准图册施工单位是否具备。
（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。
（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的核技术问题，或轻易导致质量、安全、工程费用增加等方面的问题。
（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
（13）施工安全、环境卫生有无保证。
（14）图纸是否符合监理大纲所提出的要求。
4、会审的程序：
图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
5.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
5.2图纸会审前必须组织预审。阅图中发现的问题应归纳汇总，会上派一代表为主发言，其它人可视情况适当解释、补充。
5.3施工方及设计方专人对提出和解答的问题作好记录，以便查核。
5.4整理成为图纸会审记录，由各方代表签字盖章认可
6、参加图纸会审的单位
图纸会审由监理单位负责组织，施工单位、建设单位、设计单位等参加。
7、监理工程师对施工图审核的原则和重点。
7.1监理工程师施工图审核的主要原则（监理机构的）
(1)是否符合有关部门对初步设计的审批要求。
(2)是否对初步设计进行了全面、合理的优化。
(3)安全可靠性、经济合理性是否有保证，是否符合工程总造价的要求。
(4)设计深度是否符合设计阶段的要求。
(5)是否满足使用功能和施工工艺要求。
7.2监理工程师进行施工图审核的重点
(1)图纸的规范性；(2)建筑功能设计；（3）建筑造型与立面设计；（4）结构安全性；（5）材料代换的可能性；（6）各专业协调一致情况；(7)施工可行性。
施工图纸会审制度
一、目的
施工图纸是施工和验收的主要依据之一。为使施工人员充分领会设计意图、熟悉设计内容、正确的按图施工，确保施工质量，避免返工浪费，必须在工程开工前进行图纸会审。对于施工图纸中存在的差错和不合理部分，应于施工前与设计单位联系解决，以保证工程顺利进行。
二、图纸会审分工
会审由公司各级技术负责人负责从底层到高层，从专业到综合按顺序逐步进行。会审分为专业会审、系统会审、综合会审。
1、专业会审
各分项工程，由工地项目技术员主持，班（组）长、施工人员参加，对所承担项目的施工图纸进行会审，对会审中提出的问题由项目技术员负责整理后报工地专责工程师。工地专责工程师负责组织本专业施工范围内各班组之间的施工图会审；
2、系统会审
由工地专责工程师主持，项目技术员、班组长参加，邀请设计、建设、监理、调试等单位代表和施工部、质检部参加。对本工地施工范围内的主要系统施工图纸和各专业结合部的有关问题进行会审。
3、综合会审
由项目部总工程师主持，各级技术负责人和技术治理部门人员参加。邀请建设、设计、调试、运行、监理、质检等有关单位负责技术人员和有关人员参加。对公司承建的工程主要系统施工图纸、各专业间结合部的有关问题进行会审。
公司与其他施工企业的接口会审，由建设单位负责组织会审，施工部负责与顾客或监理公司联系。
三、图纸会审内容
1、施工图纸与设备、非凡材料的技术要求是否一致；
2、设计与施工主要技术方案是否相适应；
3、图纸表达深度能否满足施工需要；
4、构件划分和加工要求是否符合施工能力；
5、扩建工程新老厂及新老系统之间的衔接是否吻合，施工过渡是否可能，图纸与实际是否相符；
6、各专业之间设计是否协调（如设备外形尺寸与基础尺寸、建筑物预留孔洞及埋件与安装图纸要求、设备与系统连接部位及管线之间相互关系等）；
7、施工图之间和总分图之间、总分尺寸之间有无矛盾；
8、设备布置及构件尺寸能否满足设备运输及吊装要求。
9、设计采用的新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物资供给上有无困难；
10、能否满足生产运行安全经济的要求和检修作业的合理需要；
11、设计能否满足设备与系统启动调试要求；
四、图纸会审要求
1、图纸会审前，主持单位应事先通知参加人员熟悉图纸，预备意见，进行必要的核对和计算工作。
2、图纸会审由主持单位作好具体记录。
3、施工图纸及设备图纸到达现场后，应立即进行图纸会审，以确保工程质量和工程进度，避免返工和浪费。
4、图纸会审应在单位工程开工前完成。未经图纸会审的项目，不准开工。当施工图由于客观原因不能满足工程进度时，可分阶段组织会审。
5、外委加工的加工图由委托单位进行审核后交出。加工单位提出的设计问题，由委托单位提交设计单位解决。
6、图纸会审后，形成图纸会审记录，较重要的或有原则性问题的记录应经监理公司、建设单位会签后，传递给设计代表，对会审中存在的问题，由设计代表签署解决意见，并按设计变更单的形式办理手续。
7、图纸会审记录由主持单位保持并发放，施工部保持一份各专业图纸会审记录。
施工阶段图纸会审的作用和方法
随着我国社会主义市场经济体制的发展和完善，监理工程师必须适应新的形势和要求，大力加强自身实力，提高自身素质，在工程建设中继续发挥重要作用。一个工程项目建设阶段中技术含量高，工作量大，作业时间长，投入产出多的当推设计阶段和施工阶段。如何保证设计质量，要害的环节是高度重视图纸会审。
图纸会审是指承担施工阶段监理的监理单位组织施工单位及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。其目的有两方面，一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。因此，监理人员不仅要对施工图进行具体的校对，对图纸进行全面的复查，还应站在更高的层次上，从设计项目治理的角度上对设计图纸提出问题，对设计图纸加以优化和完善，以提高设计图纸的设计质量。具体的做法是着重从以下几个方面入手：
一、保证安全可靠性
对一项工程而言，安全可靠性不止是仅仅满足于平时的正常使用和地震时的抗震能力，同时它还涉及到城市规划、环境保护、防灾抗灾等一系列问题。对设计图纸而言，应主要审查以下几个方面：勘查资料是否齐全,建筑物层数、结构型式、基础型式是否与堪查资料相吻合；承重结构的布置以及结构选型是否合理，构造措施是否满足抗震要求；给水排水、暖气通风、强电弱电各专业之间
的设备选型是否匹配，布置是否有交叉现象，设备之间的间距是否满足规范要求，预留孔洞是否合理等；图纸是否完整，如有分期供图，则供图时间应满足施工进度的要求，并留出审图的时间；设计单位是否采用新技术；设计要满足安全性，一是社会要求的安全性，如废物处理等；二是使用中自身的安全性，如操作安全、消防安全等。
设计单位在进行图纸设计时将安全性放在了首位,国家现行规范对此也提供了足够的安全系数,但由于设计失误造成的房屋质量事故仍时有发生.因此,保证设计图纸的质量,是保证工程安全可靠的一个重要环节。作为监理单位在进行图纸审查时应站在更高的水平上，以国家现行规范、地质报告以及其他有关资料为准，综合地考虑设计图纸的安全可靠性，以保证建筑物的正常使用。如某高校中职楼，入户的室外暖气管道埋深仅为0.3m，这就严重违反了规范要求，造成了安全隐患，后经监理人员提出，设计院拿出了图纸变更，从而满足了安全性。
二、保证适用性
适用性是一个越来越被重视的问题，人们注重建筑物的外观效果和内在功能。适用性从大的方面讲，牵扯到城市规划、城市配套设施、当地生活水平标准以及城市发展等诸多因素；从小的方面讲，与业主的审美水平、用户的使用要求有关。建筑物的适用性不是随意的，是有法可依的。再审查图纸时应注重以下几方面：图纸的设计是否符合国家的方针政策,是否符合国家、行业颁布的建筑设计规范、标准。如住宅楼的楼梯入口高度、楼梯间宽度等；
房间内各种插座是否留置，布局是否合理，电气实施选择是否充分考虑到当前用户的使用要求及适当考虑以后发展的余量；消防设施是否满足要求；各专业设计是否满足建筑功能要求，是否满足本专业的有关规定，设备的选用是否先进合理；选用的建筑材料是否满足正常使用的要求；图纸采用的标准设计是否符合当地的情况及建筑物的具体要求。
一般来说，在图纸会审阶段，由于大的框架已定，监理人员已不宜从立面效果、建筑布局等方面发表自己的见解，而要从建筑材料的选用、水暖、电气
的配置等内容上审查图纸的适用性。如某住宅楼，层高2.8m，由于考虑分户供暖，暖气管道从标高2.4m入户沿室内墙体设置，居民入住后普遍反映不合理。
三、保证经济性
工程经济性具体表现为设计成本、施工成本、使用成本三者之和。控制工程造价的要害在于施工前的决策阶段和设计阶段，而设计阶段的投资控制是建设全过程投资控制的重点。在设计阶段，监理工程师应协助设计单位开展限额设计工作，在保证功能的前提下，寻找节约投资的可能性。
在图纸会审阶段，一方面监理人员要有较高的学识和丰富的经验，充分了解各方面的情况，具体翻阅图纸，广泛听取各方面的意见，并结合当地的具体做法，依据设计规范进行分析，判定，计算，从而提出自己的见解，力争为业主节省投资，创造良好的经济效益。另一方面，一套设计图纸完成后，设计人员已形成了一套完整的思路。而设计上某一专业的局部变更往往使其他专业也要做相应调整，这就需要监理人员要有充足的证据说服设计者，并在适当的时候拿出自己的变更方案争取设计者的认可，从而对图纸做更有益的变更，并给设计人员一定的时间去完善设计，双方配合以达到共同的目标。如某高校一乒乓球室，楼面采用新型材料sp大板，每平米造价达到270多元，后经监理人员建议，改为普通空心板，从而节约了成本。
总之，图纸会审是监理单位的一次重要亮相，图纸会审也是体现监理工程师业务水平、取得业主信任、建立威信的重要手段，同时也能帮助设计人员发现不足，为设计提供经验教训。一次成功的图纸会审也将为以后开展工作打下良好的基础。这就要求监理工程师要熟悉有关的设计规范，熟悉图纸，以高度负责的态度把好图纸会审这一关。
图纸会审治理工作程序
1.目的：
1.1通过图纸会审，使设计图纸100%符合有关规范要求。
1.2通过图纸会审，使建筑规划、结构、水电煤配套等设计做到经济合理、安全可靠。
1.3通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。
2.范围：公司新建项目所有土建及配套图纸。
3.职责：
3.1工程部负责组织设计院、施工、监理、设计部等有关单位参加图纸会审。
3.2工程部负责对工程中的技术难点问题组织有关专家咨询评审。
3.3设计部负责与设计院联系，提出甲方要求，并配合施工单位进行图面解释工作。
4.程序：
4.1设计部收到设计院图纸并审阅后在移交单上签署审阅意见移交工程部
文件治理员（包括图纸清单）。
4.2工程部文件治理员将图纸分发给施工、监理单位及工程部有关专业工程师。
4.3工程部专业工程师负责监督施工单位对设计图纸进行阅读。
4.4工程部项目主办工程师及各专业工程师也须对设计图纸进行审
阅并记录于工作日记。
4.5在甲方、施工、监理等单位均对图纸熟悉之后，工程部组织设
计院、施工单位、监理单位及设计部等进行图纸会审。
4.6图纸会审及工程施工过程中，如遇技术难点问题，工程部邀请有关专家作专题咨询。
4.7工程部主办工程师负责将专题咨询结果汇总形成《专家咨询会议报告》，并分发给施工、监理等有关单位执行。
4.8图纸会审记录由设计院负责，并发放工程部、设计部、监理、施工单位。
5.图纸会审要害问题
5.1土建部分：
5.1.1基坑开挖及基坑围护。
5.1.2基础形式的选择。
5.1.3主体结构中的结构布置选型、钢筋含量、节点处理等问题。
5.1.4四大渗漏：屋面防水、外墙防渗水、卫生间防水、门窗防水。
5.1.5内墙粉刷。
5.1.6楼地面做法。
5.1.7土建与各专业的矛盾问题。
5.1.8工程施工中的可行性问题。
5.2配套部分：
5.2.1给水管供水量及管道走向、管径要满足最不利点供水压力需
要，且满足美观需要。
5.2.2排水管的走向及布置是否合理。
5.2.3管材及器具选择是否符合规范及甲方要求。
图纸会审治理工作细则
5.2.3管材及器具选择是否符合规范及甲方要求。
5.2.4消防工程设计满足美观及消防局要求。
5.2.5水、电、煤、消防等设备、管线安装位置设计合理、美观且与土建图纸不相矛盾。
5.2.6煤气工程满足煤气公司的审图要求。
5.2.7总体图纸布局、管位布置合理，管材选用合理。
5.2.8用电设计容量和供电方式符合供电局规定要求。
5.2.9强、弱电室内外接口满足电话局、供电局及设计要求。
5.2.10室内电器布置合理、规范。
6.检查：在施工过程中，工程部项目主办人员及各专业工程师须定期检查按图施工的情况，如发现新问题及必要的调整及时反馈给设计院，并通过设计院进行设计调整或确认，再发正式文件通知施工、监理等有关单位执行。
7.有关文件：
7.1现行建筑设计规范大全。
7.2现行建筑施工规范大全。
8.相关表单：
8.1专家咨询会议报告。
修改记录
页码修改日期修改人修改状态修改单号生效日期
编制：审核：批准：日期：
专家咨询会议报告
项目名称、编号、咨询专题、建设单位、参加人员、时间、地点
咨询专家签名：咨询会议结论：
图纸会审及监督交底制度
1、办理报建手续时应交设计图并具备图纸审批批复文件，检查设计单位的资质等级资格；
2、图纸会审前监督工程师、助理监督工程师必须熟悉图纸按照国家《建筑法》、《建设工程质量治理条例》、《建设工程勘察设计治理条例》及《省建设工程质量监督工作暂行规定》等法律法规文件进行会审交底；
3、图纸会审中应对勘察设计质量行为进行监督，检查该项目设计是否具备地勘资料，无资料的工程一律作停工处理；
4、出具的勘察报告和施工图（含设计变更）的质量，深度应符合规定要求，签字、出图章手续齐全；
5、参建各方主体应参加图纸会审会议，并按各自的责任提出会审意见；
6、认真进行图纸会审、设计技术交底，会审中应及时提出设计问题，主要是地基基础、主体结构工程安全和使用功能方面；
7、施工单位应熟悉施工图纸，有施工组织设计和施工方案，在会审中应按照施工图对照检测，发现工程结构安全、使用功能部位存在问题的应及时提出，由设计单位进行设计变更；
8、在图纸会审中监督参建各方责任主体质量行为是否符合有规定要求，并提交监督工作计划。
施工图纸会审的基本内容
1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中
3、图纸会审的内容：
（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。
（2）地质勘探资料是否齐全。
（3）设计图纸与说明是否符合当地要求。
（4）设计地震烈度是否符合当地要求。
（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（7）防火、消防是否满足。
（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
（9）施工图中所列各种标准图册施工单位是否具备。
（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。
（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的核技术问题，或轻易导致质量、安全、工程费用增加等方面的问题。
（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
（13）施工安全、环境卫生有无保证。
（14）图纸是否符合监理大纲所提出的要求。
4、会审的程序：
图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
4.2图纸会审前必须组织预审。阅图中发现的问题应归纳汇总，会上派一代表为主发言，其它人可视情况适当解释、补充。
4.3施工方及设计方专人对提出和解答的问题作好记录，以便查核。
4.4整理成为图纸会审记录，由各方代表签字盖章认可
5、参加图纸会审的单位
图纸会审由监理单位负责组织，施工单位、建设单位、设计单位等参加。
6、监理工程师对施工图审核的原则和重点。
6.1监理工程师施工图审核的主要原则（监理机构的）
(1)是否符合有关部门对初步设计的审批要求。
(2)是否对初步设计进行了全面、合理的优化。
(3)安全可靠性、经济合理性是否有保证，是否符合工程总造价的要求。
(4)设计深度是否符合设计阶段的要求。
(5)是否满足使用功能和施工工艺要求。
6.2监理工程师进行施工图审核的重点
(1)图纸的规范性；(2)建筑功能设计；（3）建筑造型与立面设计；（4）结构安全性；（5）材料代换的可能性；（6）各专业协调一致情况；(7)施工可行性。
图纸会审是指在工程项目施工前，建设单位组织施工单位以及监理单位、设计单位、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。这次活动主要是各单位领会设计意图，对图纸上的错误及不合理之处提出，主要是各方熟悉一下，以后便于工作往来，然后吃个饭，当然是施工单位来买单了。
图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。设计交底后十五个工作日内由监理负责组织上述单位进行图纸会审。6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。7、图纸会审会议由业主或监理主持，主持单位应做好会
议记录及参加人员签字。8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审，具体会审形式由监理确定。11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作。12、作废的图纸设计以书面形式通知，各个施工单位自行处理，不得影响施工。
现在很多程序都不是这样的,就是甲方找设计,监理,施工单位在一起开个会,然后把意见提一提,主要有设计往返答,最后除个书面的东西就搞定了.

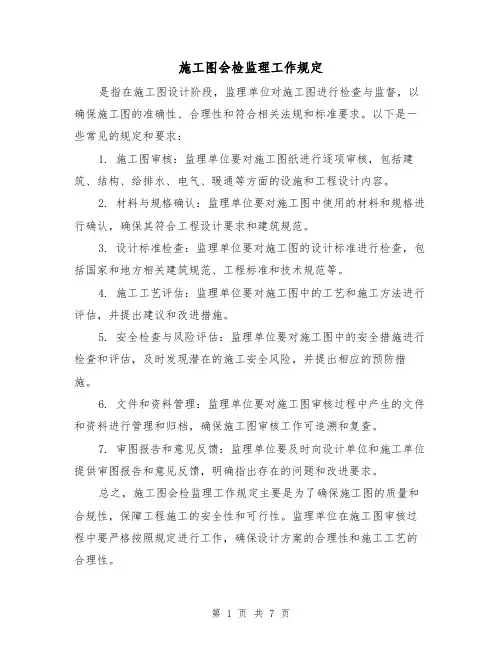

监理工程师：实务四施工图纸会审及设计交底
由项目总监协助建设单位组织施工单位、设计单位、建设单位、监理公司进行图纸会审。先由设计单位介绍设计意图，结构特点，施工要求、技术措施和有关注重事项，然后由施工单位提出图纸中存在的问题和需要解决的技术难题，通过四方研究协商，拟定解决的办法。最后由监理单位提出审图意见并写出图纸会审纪要，并交与会者签名认可。
监理公司参加人员一般为：技术负责人、总监及现场监理人员。会审前，由项目总监将监理机构审图意见汇总，必要时应先与设计协商处理方案，再组织会审。在会审的时间上，应与各参与方协商确定。
图纸会审的要点
工程开工之前，需识图、审图，再进行图纸会审工作。假如有识图、审图经验，把握一些要点，则事半功倍。现根据本人五年的监理经验，谈谈识图、审图的经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能，熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中轻易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，非凡是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可把握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需非凡注重，因有些施工图，把建施图标高标在了相应的结施图上，假如不留意，施工中会出错。

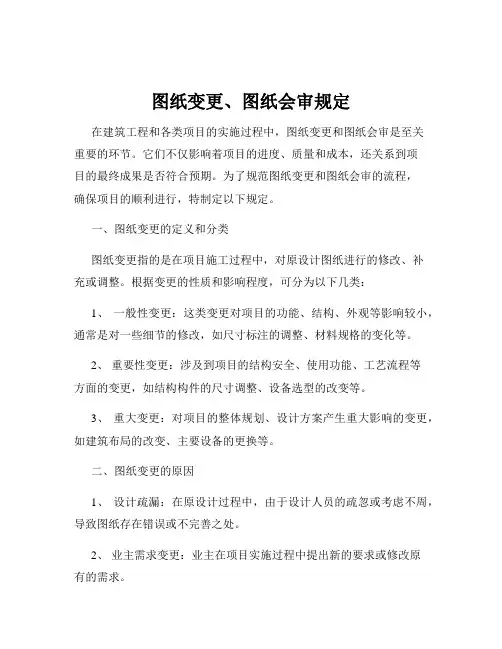

图纸变更、图纸会审管 理规定 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
施工图纸及变更管理规定 1目的和范围 为规范公司图纸会审、设计变更、工程洽商的管理工作，加强图纸会审及工程洽商的严肃性，使其更好地服务于施工质量与经济效益，特制定本规定。 本规定仅用于不进行施工图深化设计类型的工程。 2引用文件 国家、行业、地方政府有关法律、法规、规章制度及规范标准； 3定义 设计图纸：由设计者根据业主提供的要求及资料而设计的图纸。 图纸会审：为了了解设计意图、明确质量要求，将图纸上存在的问题和错误、专业之间的矛盾等，尽最大可能解决在工程开工之前，由设计、施工、建设单位共同组织召开的会审。 设计变更：是设计单位对自己已经发放给业主、监理及施工单位的设计文件（设计图纸）所做的修改说明，通常是以设计变更通知单的形式出现，有时为表达清楚也会附有图纸。 工程洽商：一般是施工单位根据施工现场的实际情况或本身的施工能力，在不影响建筑物功能的前提下，提出更合理的设计修改意见，也称为技术核定单。 4职责 分公司技术管理部门 负责监督所属项目图纸会审、工程洽商工作。
项目部 负责组织内部图纸会审; 负责书面提醒和协助建设单位召开图纸综合会审会议； 负责拟订施工单位提出的工程洽商； 负责施工图图纸的管理与受控发放； 负责竣工图绘制及归档工作。 5基本工作流程 6措施和方法 图纸会审 工程在开工前，项目部先组织各专业技术人员进行内部图纸会审。
图纸会审中应注意的要点 审查设计图纸是否为设计单位正式签署的图纸，凡是无证设计或超越资质设计，以及设计单位没有人签署的图纸不得用于施工。审查施工图设计是否符合国家有关技术、经济政策和有关法规。 审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况，地质勘探资料是否齐全。如果没有工程地质资料或无其它地基资料的，应与设计单位商讨并办理书面手续。 设计图纸与说明是否齐全，是一次供图还是分期供图，如果是分期供图应有时间表。 工程结构是否符合安全可靠、经济合理的原则，有哪些合理的改进意见。 审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错。 大型构件和设备的吊装能否满足安全施工的要求。 审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气设备安装等图纸是否相符。 审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致。 审查建筑项目与地下构筑物、管线等之间有无矛盾。
中国国电集团公司 吉林江南热电有限公司新建工程项目管理文件 施工图纸会审及设计交底管理制度 Q/GDX-JLJNX -306.11A—2009 修改状态：0 页码：1/4 1 范围 本制度适用于所有的施工图，在施工前均应进行设计交底与图纸会审，主机设备和特殊辅机设备施工安装前也应进行设备技术交底。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 国电集工[2004]322 号中国国电集团公司火电工程勘察设计管理办法（试行） 3 职责 3.1 设计交底与图纸会审由监理单位专业监理工程师负责组织，设计方代表、施工单位代表、公司工程部代表及专业负责人参加，必要应邀请设备供应方派员到工地一同进行会审，监理单位完成会议纪要的整理和分发。 3.2 监理单位在收到正式施工图纸后，分专业对施工图纸进行详细阅审，并提出书面意见。 3.3 施工单位在收到正式施工图纸后，现场技术负责人应及时组织该项目相关专业工程技术人员提前阅审图纸，图纸会审时代表本单位提出意见或问题。 3.4 设计方应依据《电力勘测设计管理制度》，对其所提交的图纸进行有计划有系统的技术交底；图纸会审前应提前准备并做好设计交底和设计答疑工作。 3.5 物资部协助配合工程部通知设备供应方到现场进行设备安装交底。 4 管理内容与要求 4.1 设计交底及图纸会审的条件 4.1.1 监理工程师及相关施工专业技术人员应对施工图纸进行阅审，做好图纸会审前的准备。 4.1.2 以分册为单位，设计方必须提交完整的正式施工图纸，对施工单位急需重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后再统一做一次交底与会审。 4.1.3 设计交底与图纸会审在开工前组织在施工现场进行，届时设计方必须派该项目主要设计人或了解设

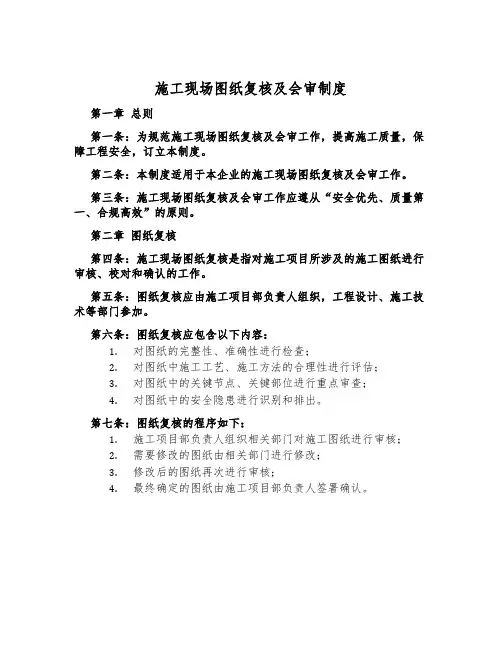

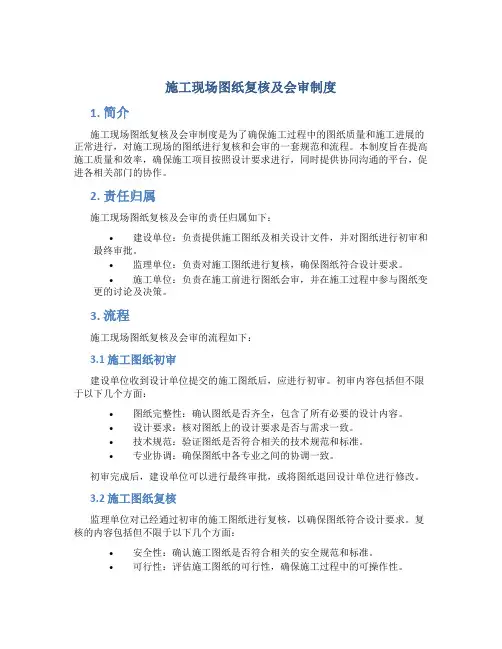

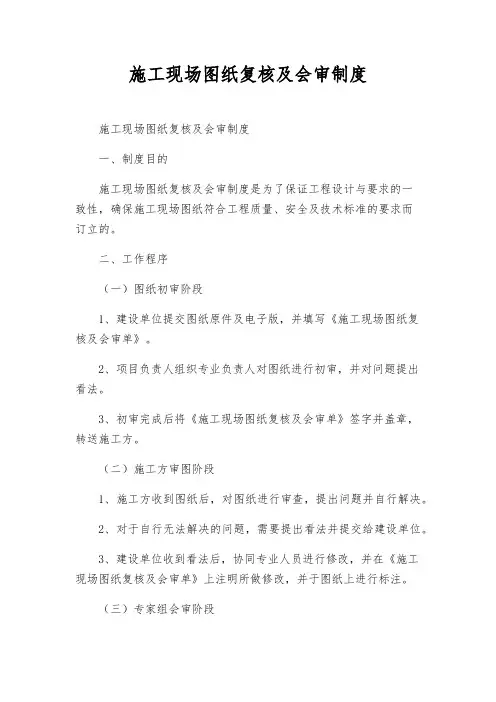

管理制度编号：LX-FS-A56534 施工现场图纸复核及会审制度标准 范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
施工现场图纸复核及会审制度标准 范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、施工前接到施工图纸后，应立即组织技术、测量人员到施工现场进行核对是否与设计相符。 2、应核对施工设计图纸与施工现场的地理位置及走向是否相符。 3、应核对图纸与现场的标高、方位、桩橛是否与设计相符。 4、施工图纸与施工现场进行核对不符时，应及时上报有关部门进行修改。 5、必须对图纸的详细结构尺寸进行复核，如发生不符时，及时报告形成记录，提出进行图纸会审
意见。 6、图纸会审应由施工单位提出，由设计单位、建设单位、监理单位施工单位等有关部门参加，经会审提出修改变更形成纪要，参加会审人员签字认可方可执行。 7、严格禁止不进行核对，粗放的管理，盲目施工，造成返工浪费或因质量引起的安全隐患和事故。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
工程图纸会审管理规定 Document number：PBGCG-0857-BTDO-0089-PTT1998
图纸会审管理办法 第一章总则 第一条为加强施工技术准备工作，充分发挥图纸会审在施工中的指导作用，特制定本办法。 第二条施工图纸会审是一项重要的技术工作，必须在施工前进行。施工图纸会审记录是施工图纸的解释与补充，与施工图纸具有同等效力。 第三条施工图纸会审是为了使施工单位有关人员更深入地熟悉设计图纸、了解设计意图和设计要点、清除施工障碍、以便准确完成施工任务而进行的。通过会审可以澄清疑点，消除设计缺陷，统一思想，使设计达到技术先进、方便施工，经济合理的目的。 第二章图纸会审的组织工作 第四条图纸会审由建设单位组织，设计、监理、施工等有关单位参加。会审时间由施工单位与建设单位共同协商确定。 第五条施工单位参加图纸会审,人员由项目经理部总工程师组织，专业技术人员参加。对于重点工程、公用建筑、结构复杂和高级装饰的工程，图纸会审应通知公司技术部（室）有关人员参加。 第三章图纸会审工作 第六条施工图纸会审前应指定单位工程图纸会审总负责人和专业负责人，并组织有关人员认真学习、审查图纸，对各专业重要节点进行翻样，最大程度发现图纸中存在的问题，减少或消灭漏查项目，对施工图中的错误和疑点、设计是
否结合施工单位的装备和施工能力等问题做到心中有数，必要时还应对现场及有关情况进行调查研究。 正式会审前，项目经理部、专业分公司、厂总工程师要组织内部预审，准备好会审意见，以便会审意见中各专业提出的问题集中、明确，会审中有的放矢。第七条施工图纸会审中应抓住如下一些要点： 1.施工图是否是国家批准的设计单位设计的；是否是正式签署的施工 图；设计是否符合国家有关现行政策；是否结合本地区情况； 2.工程结构是否符合安全可靠、经济合理的原则，有哪些合理的改进意 见； 3.是否满足施工单位的技术和机械装备能力。施工现场的条件是否满足 施工需要（改建扩建工程应注意施工现场的条件）； 4.图纸的各部尺寸、标高是否统一、准确无误、设计说明和图纸是否一 致，设计深度是否满足施工要求； 5.建筑、结构、设备安装、管线工程等各专业图纸间是否有矛盾；钢筋 细部节点及预埋管节点是否符合施工要求； 6.地质勘察资料中的地质条件与基础设计要求是否一致； 7.特殊建筑材料、构件的数量及定货、进货渠道； 8.管道走向是否合理，与地上地下的建筑物、构筑物交叉是否有矛盾； 9.大型构件和设备的吊装能否满足安全施工的要求。 第八条图纸会审中首先要认真听取设计人员的交底，做好记录。然后由事先指定好的各专业负责人发言，提出问题。在讨论中既要坚持国家的有关政策，又要实事求是，尊重设计意见。
建筑工程施工图设计文件审查暂行办法 第一条为加强建筑工程勘察设计质量监督与管理，保护国家财产和人民生命安全，维护社会公众利益，做好建筑工程施工图设计文件（以下简称施工图）审查工作，根据《建设工程质量管理条例》，制定本办法。 第二条施工图审查是政府主管部门对建筑工程勘察设计质量监督管理的重要环节，是基本建设必不可少的程序，工程建设有关各方必须认真贯彻执行。 第三条国务院建设行政主管部门负责全国的施工图审查管理工作。省、自治区、直辖市人民政府建设行政主管部门负责组织本行政区域内的施工图审查工作的具体实施和监督管理工作。 第四条本办法所称施工图审查是指国务院建设行政主管部门和省、自治区、直辖市人民政府建设行政主管部门，依照本办法认定的设计审查机构，根据国家的法律、法规、技术标准与规范，对施工图进行结构安全和强制性标准、规范执行情况等进行的独立审查。 第五条建筑工程设计等级分级标准中的各类新建、改建、扩建的建筑工程项目均属审查范围。省、自治区、直辖布人民政府建设行政主管部门，可结合本地的实际，确定具体的审查范围。 第六条建设单位应当将施工图报送建设行政主管部门，由建设行政主管部门委托有关审查机构，进行结构安全和强制性标准、规范执行情况等内容的审查。 第七条施工图审查的主要内容： （一）建筑物的稳定性、安全性审查，包括地基基础和主体结构体系是否安全、可靠； （二）是否符合消防、节能、环保、抗震、卫生、人防等有关强制性标准、规范； （三）施工图是否达到规定的深度要求； （四）是否损害公众利益。 第八条建设单位将施工图报建设行政主管部门审查时，还应同时提供下列资料： （一）批准的立项文件或初步设计批准文件； （二）主要的初步设计文件； （三）工程勘察成果报告； （四）结构计算书及计算软件名称。 第九条为简化手续，提高办事效率，凡需进行消防、环保、抗震等专项审查的项目，应当逐步做到有关专业审查与结构安全性审查统一报送、统一受理；通过有关专项审查后，由建设行政主管部门统一颁发设计审查批准书。
施工图纸会审和技术交底管理规程 1. 目的 1.1 预防施工图纸错、漏,给施工造成的损失 1.2 避免施工图设计由于不适应施工技术方法而造成的施工困难 1.3 使施工人员及相关人员了解设计意图、结构布局等的要求, 以便采取措施并做好相应准备。 2. 适用范围 适用于对开发项目工程施工前准备工作的控制。 3. 职责 技术部负责组织并主持图纸会审和技术交底工作。 4. 工作程序 4.1 图纸会审和技术交底是工程施工前的两项重要准备工作, 必须予以特别重视,技术部应指定专人负责此项工作。图纸会审应在技术交底后进行。 4.2 技术交底 4.2.1技术交底包括设计单位想施工单位的交底和施工单位内部的层层交底。前者是设计交底,后者是技术交底。 4.2.2设计交底由技术部组织设计单位向施工单位就图纸设计意图、工程技术与质量要求等作出明确说明。 4.2.3技术交底由施工单位组织, 技术部负责对技术交底的实施进行监督检查。 4.3 图纸会审
4.3.1图纸会审应该在招标完成后,工程开工前进行,一般应在施工单位自审完成的基础上进行。 4.3.2对于复杂大型的工程,技术副经理应先组织公司相关人员对图纸进行预审,将问题汇总,并提出初步处理意见,以提高会审的效率和效果。 4.3.3技术部负责组织工程部、设计单位、施工单位、监理单位、勘察单位共同对施工图纸进行审议。 4.3.4工程部配合图纸会审工作, 由工程部通知施工单位、监理单位审查图纸, 并形成书面意见。图纸会审后的意见由施工单位进行汇总,形成图纸会审记录, 由各单位技术负责人签字盖章后生效。 4.3.5图纸会审的主要审查内容: 4.3. 5.1核对图纸是否符合国家有关技术政策、标准、规范和批准设计文件的要求。 4.3. 5.2图纸及设计说明是否完整、清楚、明确、齐全,图中尺寸坐标、标高是否正确,相互间是否矛盾,楼梯通道有无死路。 4.3. 5.3建筑、结构与水电设备安装之间在平面和空间上有无重大矛盾。 4.3.5.4有无特殊结构,如有,其设计深度是否满足施工要求。 4.3. 5.5防火设计是否符合防火规范的要求。 4.3. 5.6图中涉及的特殊材料及配件是否有可靠的供货来源。 4.3. 5.7图纸中有无含糊不清之处。 4.3.6图纸会审记录 图纸会审记录原件一式七份,技术部、成本部、工程部、营销部、设计单位、监理单位、施工单位各一份。
图纸会审记录 鲁JJ—013工程名称城二期工程5#楼时间2011年5月02日地点济宁火炬路东、十二中学南邻专业名称结施 序号图号图纸问题会审(设计交底)意见 01结施05 集水坑、电梯井A-A中底板厚度800是否应为850？虚线范围桩顶 标高-12.25是否应为-13.25？ 按850施工，虚线内标高-13.25 02结施08 b-b剖面图中外挑雨蓬反边平面向下斜的角度为多少？ 03结施09 图中9轴交D轴LL8是否应为LL18？ 汇总表内LL18改为LL8 04结施10 GAZ20、GYZ10、GJZ15截面配筋与文字说明根数不符 按平面施工 05结施12 GJZ15、GYZ10、GAZ20截面配筋与文字说明根数不符 按平面施工 06结施18、19 图中6-9轴交E轴KLD（1）20×450是否应为200×450？3轴~6轴之 间KL25（1）是否应为KL25（2）？ 是200×450 07结施11、20 轴以东负一层采光井边止水钢板与暗柱相碰，无法做，如何处理？1、①轴交轴处未设梁，应设否？且G13图中此中间未设柱。 2、~轴交轴～轴中间梁无编号及断面、配筋 08结施22 阁顶层挑檐造型大样中底板厚度为多少？ 09结施23 轴、轴外挑斜屋面做法未明确，是否按做？2、 等节点与J29④等节点不符，应按建施做否？ 10结施RG041、人防负三层⑥、⑧、、轴之间剪力墙为300，期间2只GYZ7断面只有200，是否应增大断面？2、⑨、轴门洞边设柱400是否可以调整为700？轴以东GYZ19a柱是否应加大至剪力墙边？3、轴交①-②轴之间DTQ（大样图中为DTQ3）、轴交轴以东DTQ（大样图中为DTQ3），是否应按DTQ3做？4、轴交-轴之间DTQ1，大样图中为LKQ，按哪个做？5、楼梯口通风井DTQ1是否可以调整为砖砌，因空间太小无法作业（其余内空700内风井情况同） 施 工单位专职质检员： 项目（专业） 建 设 （ 监 理 ） 单 位 专业技术人员： （监理工程师） 设 计 单 位 专业设计人员：
图纸、图纸会审及设计变更管理制度 第一章总则 第一条为进一步加强企业技术管理工作，规范项目对图纸、图纸会审记录、设计变更及工程洽商技术联系单等的管理，保证工程施工顺利进行，制定本管理制度。 第二条本公司承揽的工程，其施工图纸、图纸会审、设计变更及工程洽商技术联系单等的管理，必须遵守本制度。 第二章管理机构和工作职责 第三条图纸、图纸会审及设计变更工作是在总工程师领导下进行的一项技术管理工作。公司工程技术管理部负责其规章制度建立，并进行业务指导和监督检查。 第四条区域/专业公司总工程师分管本单位图纸、图纸会审及设计变更工作。公司工程技术管理部负责公司图纸、图纸会审及设计变更管理，对项目管理进行业务指导和监督检查。 第五条项目技术负责人负责本项目图纸、图纸会审及设计变更工作。 第三章施工图纸管理 第六条施工图纸的数量应能满足工程施工所需要求，对业主提供图纸的套数和时间，在合同评审时加以考虑，一般不应少于8 套，并应在开工前1个月提供图纸。 第七条工程施工图纸由项目技术负责人按照业主合同规定的套数和提供时间向业主索取，并做好登记和发放工作，收文和发文记录格式见程序文件中《文件控制程序》中文件“发放登记表”和“收文登记表”。 第八条图纸应按用途发给项目各有关专业的业务员和施工班组。 第九条工程图纸发生变更时，项目技术负责人将图纸会审和设计变更内容标注到现场所有的图纸上，并注明变更通知单编号及图纸会审记录序号。当图纸整张作废时，由项目技术负责人指定专人收回，并换发新图纸，做好记录。 第四章图纸会审管理 第十条业主提供图纸后，项目技术负责人组织项目管理人员、作业层骨干认真学习，了解建设规模、设计意图及质量和技术标准，明确工艺流程等。 第十一条项目技术负责人组织各专业人员对施工图进行预审，土建和专业队之间核对图纸，提出问题，消除差错，协商配合施工事宜等。项目技术负责人和各专业技术人员做好记录，整理一式四份，提前送业主、监理和设计单位，另一份自存作为正式会审的记录原件。 第十二条正式图纸会审应在开工前进行，项目技术负责人应主动与业主联系确定会审时间。项目经理、项目技术负责人应参加正式会审。 第十三条图纸会审内容 一、建筑工程 1. 设计是否符合国家的技术经济政策和《工程建设标准强制性条文》；图纸是否为正式图纸； 2. 审核设计单位是否具备相应的设计资质，是否有注册建筑师、注册结构工程师签章等； 3. 屋面、地下防水等级和结构抗震等级，是否符合规范、规程和当地要求；
建设项目施工图纸会审管理制度样本 1 目的 为了规范集团有限公司基建工程的建设管理，使施工单位和相关人员充分了解设计意图，明确施工要求，将图纸上存在的问题、专业之间的矛盾等，尽最大可能在工程开工之前解决，特制定本制度。 2 适用范围 本制度适用于公司在工程建设阶段的图纸会审工作。 3 组织管理 3.1正常情况下由公司项目指挥部根据施工进度要求负责组织图纸的会审管理工作，相关单位及专业部门应按时参加图纸会审。 3.2 图纸会审一般在现场进行，设计单位、建设单位、监理单位、施工单位必须参加，并在业务归属范围内提出意见和建议，以便全面了解设计意图并审查其可操作性。 3.3 图纸会审的时间：一般应在工程项目开工前进行，特殊情况也可边开工边组织会审（如图纸不能及时供应等情况）。 3.4在技术交底与图纸会审之前，各有关单位（包括建
设单位、项目监理机构、施工单位及其分包单位）必须事先指定主管该项目的工程技术人员、专业工程师熟悉图纸，进行初步审查，并代表本单位准备意见。 3.5图纸会审时，设计单位需派该项目的主要设计人或了解设计情况的工地代表出席，对所提交的施工图纸有计划、有系统地进行技术交底。 4 图纸会审的内容 4.1审查施工图设计是否符合国家有关技术标准、设计规范、经济政策、法律法规等规定。 4.2审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况，能否满足生产运行安全、经济的要求和检修、维护作业的合理需要。 4.3施工图设计是否符合初步设计已审定的原则与标准，是否符合施工承包合同的有关要求。 4.4施工图之间、总图和分图之间，总体尺寸与分部尺寸之间有无矛盾，设计与施工主要技术方案是否相适应，对现场条件有无特殊要求。 4.5审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符。 4.6审查建筑平、立、剖面图之间关系是否矛盾或标注
设计图纸会审记录表 111一林红叶一霜染,一场秋雨一地寒。一栏落霞一处忧，一卷诗情一夕游。一渡飞瀑半山下，一行白鹤越峰翔。一竿怅惘一蓑远，一船离愁一帆行。 一梦十年一回首，一丝垂纶一苇轻。一枕乡思黄花瘦，一雁独行一弓惊。 闽西职业技术学院8号学生公工程名称建设单位闽西职业技术学院寓 设计图纸会审记录(一) GD2201005 辗转异地一衫泪，曾记当年一伞轻。西子湖畔一相逢，断桥一诺金山漫。111一林红叶一霜染,一场秋雨一地寒。一栏落霞一处忧，一卷诗情一夕游。一渡飞瀑半山下，一行白鹤越峰翔。一竿怅惘一蓑远，一船离愁一帆行。 一梦十年一回首，一丝垂纶一苇轻。一枕乡思黄花瘦，一雁独行一弓惊。 监理单位施工单位闽西职业技术学院闽西职业技术学院 设计单位勘察单位闽西职业技术学院 建筑面积工程造价结构类型六层框架结构 会审地点工地办公室层数 承包范围施工图所包含的所有施工内容会审时间 2013年5月 8日 图 纸 编 号 单位名称参加人姓名(签名) 参 加
会 审 图纸会审记录 辗转异地一衫泪，曾记当年一伞轻。西子湖畔一相逢，断桥一诺金山漫。111一林红叶一霜染,一场秋雨一地寒。一栏落霞一处忧，一卷诗情一夕游。一渡飞瀑半山下，一行白鹤越峰翔。一竿怅惘一蓑远，一船离愁一帆行。 一梦十年一回首，一丝垂纶一苇轻。一枕乡思黄花瘦，一雁独行一弓惊。 工程名称闽西职业技术学院8号学生公寓 图纸会 2013 年 05 月日期审部位 20日会审中发现的问题: 无问题 处理情况: 参加会审人签字 辗转异地一衫泪，曾记当年一伞轻。西子湖畔一相逢，断桥一诺金山漫。111一林红叶一霜染,一场秋雨一地寒。一栏落霞一处忧，一卷诗情一夕游。一渡飞瀑半山下，一行白鹤越峰翔。一竿怅惘一蓑远，一船离愁一帆行。 一梦十年一回首，一丝垂纶一苇轻。一枕乡思黄花瘦，一雁独行一弓惊。 填表人: 设计变更、洽商记录 2013 年 05 月 26 日午第号工程名称:闽西职业技术学院8号学生公寓辗转异地一衫泪，曾记当年一伞轻。西子湖畔一相逢，断桥一诺金山漫。111一林红叶一霜染,一场秋雨一地寒。一栏落霞一处忧，一卷诗情一夕游。一渡飞瀑半山下，一行白鹤越峰翔。一竿怅惘一蓑远，一船离愁一帆行。 一梦十年一回首，一丝垂纶一苇轻。一枕乡思黄花瘦，一雁独行一弓惊。 记录内容:
内部管理制度系列 工程施工图纸会审制度（标准、完整、实用、可修改）

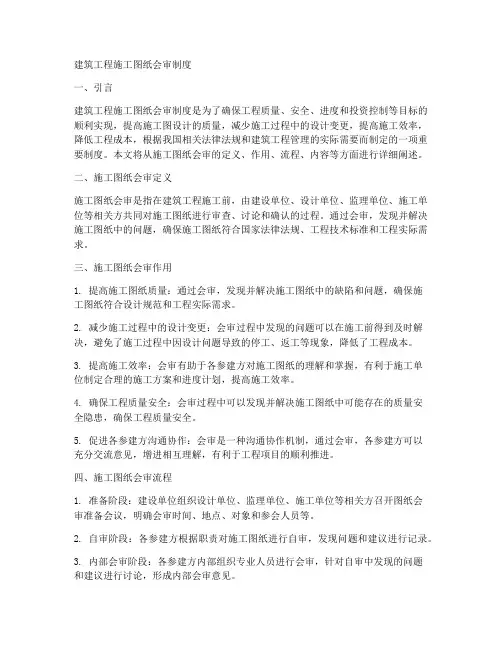

编号：FS-QG-80473工程施工图纸会审制度 Engineering construction drawing review system 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 一、目的 为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。 二、定义 1、施工图纸会审:是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程;施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。 2、参与会审:是指设计单位必须派该项目主设计人及指定的各专业工地代表出席;监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见;凡直接涉及设备
制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。 3、设计单位必须提交完整的正式施工图纸;对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。 4、在技术交底与图纸会审之前，监理单位必须事先安排各有关专业监理工程师熟悉图纸，并对图纸进行初步审查。 5、施工监理及公司对施工图纸的初步阅审 6、施工图先由监理单位及公司工程管理部初审，工程管理部汇总监理单位意见后，由公司总工程师组织公司审查后，形成公司审查意见。 7、需经集团公司审查的图纸，交由集团公司主管部门组织审查。 8、公司内部施工图设计技术交底与图纸会审由公司总工程师主持，必须有监理单位、设计单位及施工单位相关专业人员参加。 9、设计交底与图纸会审的程序
施工图纸会审管理办法 一、总则 为规范施工图纸会审内容和程序，加强施工图纸会审管理，解决施工图纸中存在的问题，提出合理化建议，保证工程质量、安全、进度和效益，满足法律、法规、行业规程、标准及合约等要求，特制定本办法。 二、主要流程 设计交底→图纸会审→会审纪要 三、设计交底 设计交底一般由建设单位组织，设计、监理、施工等单位参加；以贯彻设计意图，加深理解设计文件，掌握关键要求，保证施工质量为主要目的。 四、图纸会审 （一）主要内容 １、是否违背法律、法规、行业规程、标准及合约等要求。 ２、是否违反工程建设标准强制性条文规定。 ３、施工图纸设计深度能否满足施工要求，施工工艺与设计要求是否矛盾。 ４、材料、工艺、构造做法是否先进可行，专业之间是否冲突。 ５、施工图之间、总分图之间、总分尺寸之间有无矛盾。 ６、结合工程特点，提出合理化建议。 ７、所用图纸为正式图纸，签章等手续齐全。
８、施工图纸会审可以根据工程特点等分阶段进行，以不影响工程总体目标为前提。 （二）参加人员 １、施工图纸会审一般由建设单位组织。 ２、特大型项目及公司确定的特殊项目施工图纸会审时，公司总工、技术部和工程部门负责人应参加。 ３、项目经理部项目经理、项目总工、施工员等必须参加图纸会审。 五、会审记要 （一）项目总工根据设计交底内容、会审意见和结论形成施工图纸会审记录，记录内容应做到用词规范严谨，在具备专业性的同时做到表述清晰易懂。各专业图纸的会审记录表格应分开。会审记录由建设单位、设计院、监理单位、施工单位等签字（盖章）后执行。 （二）施工图纸会审记录正式文件形成后，由项目总工组织相关专业人员学习。 六、遗留问题的解决 凡遗留或遗漏及新出现的问题，在施工过程中通过变更、洽商的形式解决。
施工图纸会审会议纪要 图纸会审会议纪要 会议议题: 长沙市谷山村住宅小区施工图纸会审 工程名称: 长沙市谷山村住宅小区 时间: 2011年12月10日早上9点 地点:指挥部办公室 主持人:刘建国 参加单位及人员:(见附后会议签到表) 会议议程及内容: 一、设计院对长沙市谷山村住宅小区进行了图纸技术交底. 二、建设单位、施工单位、监理单位对图纸提出了相关问题，设计院答复形成纪要如下: 1、1#栋 1) GS-05平面图中KZ-3截面尺寸为300*700，而大样图中标注尺寸为 350*800，以何为准, 设计院回复:另出变更单 2) 依据设计图桩顶伸入承台为100mm，则桩顶相对标高应为-4.4m，而不是 -4.5m, 1 设计院回复:改为-4.4m 3) 缺基础柱、墙设计图, 设计院回复:GS-04标高改为基础顶~8.700m，原配筋不变。 4) 缺空调机跳板，飘窗挑板结构设计图,
设计院回复:详见结施-15 5) 缺建施图中未注明空调机板标高设计, 设计院回复:详见结施-15 6) 设计图GS-6中未注明基底梁标高，16、6轴与D轴相交处构造柱基础未 见设计, 设计院回复:GS-06为基底标高为正负零 7) 设计图中未注明桩端伸入什么土层作为持力层, 设计院回复:详见GS-02桩基说明 8) 楼面混凝土强度与竖向构件混凝土强度不一致，为方便施工，可否改为同 一混凝土强度, 设计院回复:可行。 9) A—H立面图外墙砖是否与其它立面一样下面咖啡，上面白色、顶部褐色, 标高H—76.9m处注明为褐色是否有误,无H—A立面图，外墙是否与其它各立面一致, 2 设计院回复:A—H立面图外墙砖是否与其它立面一样。标高H—76.9m处注明为褐色正确。与其它栋号一致。H—A立面图与A-H立面图对称。 10) 设计院补充说明: JS-03中1-13轴通向室外的门为防盗门，尺寸为1200X2100，距轴线300。JS-04机房门为防盗门，尺寸为1200X2100，距轴线200。 入户门FDM3尺寸为1000X2100，距轴线200。 C1a窗尺寸改为900X1400，窗台高900。A1、A2户型次卫窗由C1改为 C1a。 门窗表中 FDM3尺寸为1000X2100，数量为52。
图纸会审管理制度 一、图纸会审管理制度的编制目的 为进一步加强企业技术管理工作，规范对施工图纸会审工作的管理，减少因施工图纸会审认识不够引起错误施工，使项目工期、成本、质量能够得到更好的控制，保证项目施工顺利进行，特制定本制度。 二、使用范围 公司所有的建设工程，其施工图纸会审，必须遵守本制度。 三、具体制度 1.项目内部图纸预审制度 1.1项目接到图纸后，项目技术部应及时安排或组织有关人员进行预审（对于“重、大、特、新”项目，应通知公司或者分公司技术部门参加图纸预审），并提出预审记录。 1.2图纸预审后，项目技术部组织参与预审的人员，针对预审发现的问题及建议进行讨论，弄清设计意图、工程特点及要求。 1.3图纸预审的主要内容如下： 1.3.1施工图的张数、编号、与图纸目录是否相符。 1.3.2施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。 1.3.3平面图所标注坐标、绝对标高与总图是否相符。 1.3.4图面上的尺寸、标高、预留孔及预埋件的位置以及平面图、立面图、系统图是否一致、有无错误。 1.3.5建筑施工图与结构施工图，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。 1.3.6图纸上材料的编号、规格型号及数量与材料一览表是否相符。 1.4图纸经预审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。 2、图纸会审制度 2.1图纸会审目的 了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大可能解决在工程开工之前。 2.2会审参加人员
图纸审核管理制度 一、说明 本制度主要目的是为规范项目工程部图纸审核流程和审核内容，确认相关部门职责。图纸审核制度规范的内容包括施工蓝图内审和施工蓝图三方会审两部分。 二、图纸审核范围 施工蓝图内审：指项目工程部在拿到施工蓝图后，按照集团《图纸审核要点》要求进行内部审核的过程。需内审的图纸包括：建筑图、结构施工图、给排水施工图、电气施工图、暖通施工图、钢结构施工图、玻璃和石材幕墙施工图、室外配套施工图、景观绿化施工图、专项精装修施工图等。 施工蓝图三方会审：指施工蓝图下发施工单位后，由项目工程部组织设计单位、施工单位三方进行图纸会审，并形成图纸会审记录的过程。需图纸会审的的图纸包括：建筑图、结构施工图、给排水施工图、电气施工图、暖通施工图、钢结构施工图、玻璃和石材幕墙施工图、室外配套施工图、景观绿化施工图、专项精装修施工图等。三、部门职责 项目工程部职责： 1、组织项目工程部各专业工程师进行图纸内审和组织相关部门和单位开展图纸三方会审，联系相关部门和单位，确定审核时间和地点； 2、根据集团审图要求审阅各专业图纸，提出图纸存在问题和优化图纸；
3、组织整理各专业图纸审核记录，并对图纸审核内容的全面性、正确性进行审核； 4、负责保管图纸审核记录。 工程管理部职责： 1、参与本地项目三方图纸会审会议，监督和督促图纸审核过程； 2、对项目工程部组织和审核图纸审核行为进行监督； 3、审核项目工程部完成的内部审核记录和三方图纸会审记录，并进行备案。 三、图纸审核流程 1、项目工程部应及时跟进设计管理部图纸设计和审核进度工作，当设计管理部完成图纸的审图中心审核后，项目工程部应及时组织图纸内审工作； 2、项目工程部在拿到施工图纸（电子版或蓝图）后，对照集团《图纸审核要点》中要求，逐条进行审核，并将发现的问题和相关优化建议在表中做好记录和标记； 3、建筑图、结构施工图、给排水施工图、电气施工图和暖通施工图等图纸要求20天内完成内部审核；钢结构施工图、玻璃和石材幕墙施工图、室外配套施工图、景观绿化施工图和专项精装修施工图等图纸要求10天内完成内部审核； 4、项目工程部按时完成内部审核后应在3天内将《图纸审核要点》中审核记录和相关优化建议通过工作联系单方式反馈给工程管理部和设计管理部；
工程名称： 多元原料混合废液制备生物天然气产业化试点工程 施工单位： 广西格辉建筑工程有限公司 设计单位： 广西工联工业工程咨询设计有限责任公司 图号 主要内容 结论意见 罐区 GD2016249 -G02-A01 总评 GD201649 -A-A01 罐基础地基若局部超深是否采用 C15毛石砼填筑至基础底标高？ 增压器定位坐标是多少？基础顶标高应 为多少？ 已出修改通知 GD2016249 -G02-B01 X=2576223.160 Y=36540227.935 标咼：137.70 总评 A-A01 气柜、沼气净化压缩装置土 0.00标高应 以多少为准？ 以 137.50 为土 0.000 总评 A-A01 新建挡土墙顶标咼应为多少? 与内地面或路面齐平 沼气柜 GD2016249 -G03-A06 沼气柜、沼气阀门井采用何种混凝土? 是否为防水混凝土？ 按图施工 沼气净化压缩 装置 G03-A01 各设备基础是否要埋设沉降观测点？如 需要请明确具体位置做法。 沼气净化压缩 装置 G03-A01 排水沟是否要设置沉砂池？排水沟出水 口在何位置请明示。 沼气净化压缩 装置 G03-B01 脱硫塔基础、J-1、J-1a 、J-2、J-3独 立基础地基是否要做钎探？ 按《建筑地基基础工程施工 质量验收规范》 （GB50202-2002 建设单位： 设计单位： 监理单位： 施工单位： （公章） （公章） （公章） （公章） 代表： 代表： 代表： 代表：
工程名称：多元原料混合废液制备生物天然气产业化试点工程施工单位：广西格辉建筑工程有限公司 设计单位：广西工联工业工程咨询设计有限责任公司
施工图纸会审记录 工程名称安顺市平坝区黎阳航空小镇市场百货大楼共 1 页第 1 页会审地点记录整理人日期 参加人员建设单位：贵安新区中兴国有资产投资控股有限公司 2017年5月23日设计单位：中国联合工程公司 监理单位：安顺市宏基工程监理有限公司 施工单位：贵州顺逸建筑有限公司 序号图纸编号提出图纸问题图纸修订意见 1 市场百货大楼建施 04市场百货大楼一 层平面图 0到1-A轴线的尺寸与结构基础平面尺寸不符 合，请确定以哪个为主；0轴线上的外突出的 线是墙体还是下水井口。 2 市场百货大楼结施 03基础及一层平面 布置图 1-4轴到1-5轴交0轴到1-A轴中间的这几根 线，没有标注是梁还是什么？ 3 市场百货大楼结施 没有电梯和扶梯大样，一层和二层结构平面布 置图上没有电梯扶梯布置图。 4 市场百货大楼结施 10三层结构平面布 置及板配筋图 露台部位的梁顶高是否跟板的标高一样，及是 否从2-3轴线按坡度布置，还是檐口高度按 9.25m布置？ 5 市场百货大楼空调插座线设计图纸为2.5平方，是否考虑改为4平方的 6 市场百货大楼排水图一层1-B轴线旁的排水沟深度及坡度，接排水沟的管埋深多少？ 建设单位： 年月日设计院代表： 年月日 监理单位： 年月日 施工单位： 年月日 1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。 2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。
施工图纸会审记录 工程名称安顺市平坝区黎阳航空小镇市场百货大楼共2 页第 1 页 会审地点记录整理人日期2017年6月5日 参加人员建设单位：贵安新区中兴国有资产投资控股有限公司设计单位：中国联合工程公司 监理单位：安顺市宏基工程监理有限公司 施工单位：贵州顺逸建筑有限公司 序号图纸编号提出图纸问题图纸修订意见 1 市场百货大楼结构 图号R1290Z1-G 1、0到1-A这个尺寸和一层建施图及2#墙身 大样图上的尺寸不符？ 按图施工 2 市场百货大楼结构 图号R1290Z1-G 3-A这几根梁在建施立面市场百货大楼正立面 图及1#墙身大样图上没有显示？ 是墙体，悬梁下也要砌墙体 3 市场百货大楼结构 图号R1290Z1-G10 3#大样做法建施三层平面图没有体现出来 按结构大样施工 4 市场百货大楼建施 图号R1290Z0-J15和 R1290Z1-J14 2#墙身大样与3#墙身大样轴号相同？2#为1-2到1/2-A轴线，其余为3# 5 市场百货大楼建施 图号R1290Z1-J09 市场百货大楼3-A~3-E轴展开立面图标高 10.65m的这条线是不是栏杆？如果是请设计 单位出大样图及材质。 是栏板，出大样做法 6 市场百货大楼建施 图号R1290Z1-J04 扶梯结构上一层没有定位，也没有大样图，及 与结构一层板洞位置不符。电梯和扶梯结构上 没有柱子也没有剪力墙井壁？ 按图施工 建设单位： 年月日设计院代表： 年月日 监理单位： 年月日 施工单位： 年月日 1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。 2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。
施工图设计技术交底与图纸会审管理办法 第一章总则 第一条为了确保工程质量，使施工人员充分领会设计意图，熟悉设计内容，正确按图施工，同时减少图纸差错，将图纸中的隐患和问题解决在施工之前，制定本办法。 第二条本办法适用于工程施工图设计技术交底与图纸会审工作。 第二章管理机构和职责 第三条工程部为此项工作的归口管理部门。 第四条工程部的主要职责为负责组织施工技术交底和图纸会审。 第三章管理内容 第五条设计技术交底与图纸会审是保证工程质量的重要环节，是保证工序质量的前提，也是保证工程顺利施工的主要步骤，各有关单位应认真执行。设计技术交底与图纸会审一般在现场进行，由业主组织，各有关单位参加。 第六条设计技术交底与图纸会审工作，是设计图纸施工前的一次详细审核，各有关单位必须参加，其中包括业主单位、监理单位、设计单位、施工单位、制造厂家。施工单位的工地、班组直接参加施工的技术人员，必须亲自参加会议，以全面了解设计意图并审查其可操作性。 第七条设计技术交底与图纸会审以分册为单位，设计单位必须提交完整的正式施工图纸。对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，成套图纸交付后再统一交底与会审。 第八条在技术交底与图纸会审之前，各有关单位包括业主、施工单位和监理单位必须事先指定主管该项目的工程技术人员、监理工程师熟悉图纸，进行初步审查，并代表本单位准备意见，填写审阅记录，记录采用规定格式（见附录二）。审阅图纸提出的意见或建议，作为施工图会审准备意见。 第九条设计技术交底与图纸会审时，设计单位须派该项目的主要设计人或了解设计情况的工地代表出席，并依据“电力勘测设计管理制度”的规定对所提交的施
前言 为进一步加强工程建设的质量管理，深入贯彻基建为生产运行服务的理念，治理质量通病，促使工程建设的管理水平和工程整体移交水平的提高，确保相关反事故措施的有力执行，确保工程更好地发挥效益，依据《建设工程质量管理条例》、《建设工程勘察设计管理条例》和国家相关的法律法规、工程规、工程建设强制性标准、输变电系统设计规、技术标准及规，国家电力监管委员会的有关要求，特制定本指导意见。
4 总则 4.1 为加强对建设工程施工图设计文件（含预算)审查的管理，保证勘察设计质量，切实加强电网建设工程勘察设计质量的监督与管理，保护国家财产和人民生命安全，维护电网的安全运行，方便电网工程建设施工，控制好工程造价，确保工程的施工进度及工程质量，根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》和国家相关的法律法规、工程规、工程建设强制性标准、输变电系统设计规、技术标准及规、南方电网标准化设计及电网公司《工程建设管理标准》等制定本指导意见。 4.2 本规定所称施工图审查，是指公司工程建设主管部门认定的机构或单位按照有关法律、法规、技术标准、工程规以及初步设计审查意见，对施工图涉及使用功能、使用安全和工程建设强制性标准的容进行的审查。主要核查并确保施工图对规标准的执行力度，确保施工图质量。审查合格的施工图文件作为工程的验收依据。 4.3 电网公司投资的输变电工程施工图审查由电网公司工程建设部 主持开展，或由电网公司工程建设部授权工程监理单位、或委托具有相应资质的审查单位（以下均简称为审查机构）负责组织或主持审查。 4.4 电网公司工程建设部是施工图审查工作的管理和监督部门，是负责审查、授权或委托相关单位开展施工图审查的工作管理机构。 4.5 审查机构不得与所审项目的勘察设计单位有任何隶属关系或其他利 害关系。
施工图纸会审记录 工程名称共 1 页第 1 页会审地点记录整理人日期 参加人员建设单位：设计单位：监理单位：施工单位： 序号图纸编号提出图纸问题图纸修订意见 1 01建筑设计说明11.2条：室内装修除公共部位外土建仅作基层，请问基层指哪些工序，是否只做底糙。 2 01建筑设计说明粉刷用料为混合砂浆与D2节能设计10构造 1:3水泥砂浆不符 3 01建筑设计说明商铺±0.00图纸标注与住宅一致： 请问（1）：如果一致，整个商铺需回填压实超桩顶标高。桩顶标高为—1.45，而现场原土标高为—2.3左右，需回填土1米左右。 （2）：如标高不变，室外为—0.3，比合兴路高1.8米左右。则商铺室外台阶、散水、无障碍坡道需重新设计。 （3）：外墙立面基础承台裸露如何处理 4 1#房结施0 5 柱砼强度为C25，梁板砼强度为C30.为便于施工，砼强度是否统一C30？ 5 地下室砼墙除有抗渗要求外，是否增加抗裂措施 建设单位： 年月日设计院代表： 年月日 监理单位： 年月日 施工单位： 年月日 1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。 2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。
工程名称共页第页 会审地点记录整理人日期2019年11月24日序号图纸编号提出图纸问题图纸修订意见 8 结施-33 LT21处北侧增加一结构预留洞，见附图。 9 结施-35 1-R~1-S/21轴BL5a(1)修改为BL5. 10 结施-35 V-W/20-21轴位于LT上口的梁RL4(1)取消。 11 结施-35 地下室顶板室外框架梁位于十字梁时，此框架梁为加密。 12 结施-6 1-P~1-Q/24-25轴电梯坑标高修改为建筑标高先下2050mm. 13 结施-7 1-D~1-E/24-25轴电梯坑标高修改为建筑面标高向下2050mm。 14 结施-36 8/E以及8/F轴两条框架梁无编号以及 配筋。 KL 400*600,422；422。 15 结施-36 Q/12-13轴处剪力墙缺一连梁编号是否修改为BLL1. 16 结施-65 应将本图为平法标高16.450修改为16.950。 17 结施-72 说明中应修改为钢柱底部节点大样详结施71大样① 建设单位： 年月日设计院代表： 年月日 监理单位： 年月日 施工单位： 年月日
