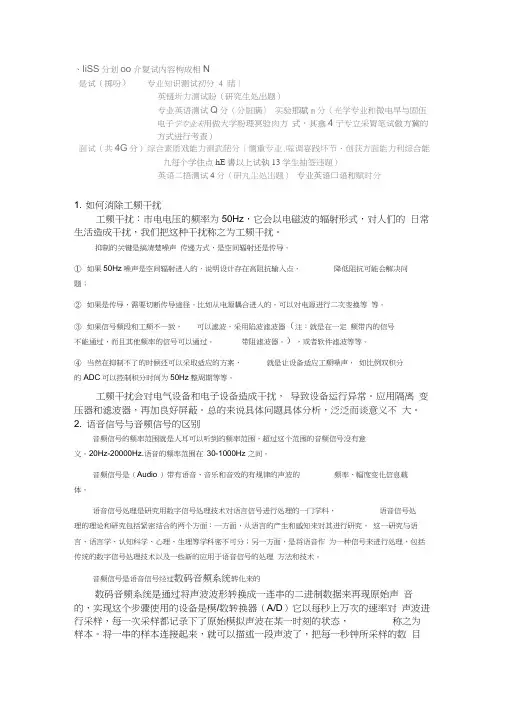

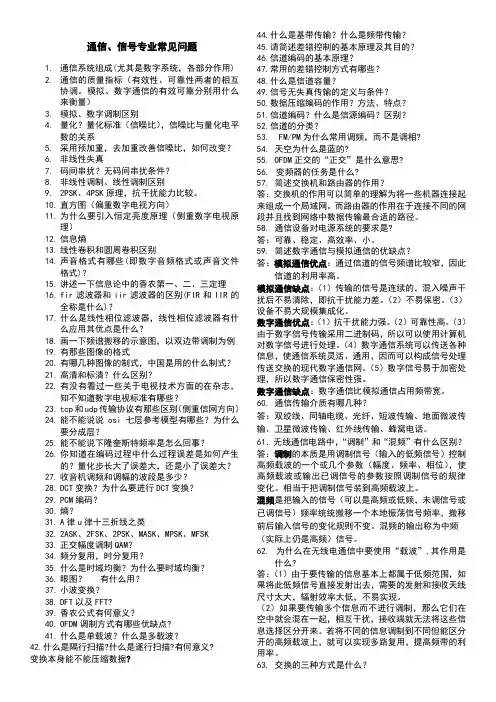

1. 如何消除工频干扰
工频干扰：市电电压的频率为50Hz，它会以电磁波的辐射形式，对人们的日常生活造成干扰，我们把这种干扰称之为工频干扰。
抑制的关键是搞清楚噪声传递方式，是空间辐射还是传导。
①如果50Hz噪声是空间辐射进入的，说明设计存在高阻抗输入点，降低阻抗可能会解决问
题；
②如果是传导，需要切断传导途径。比如从电源耦合进入的，可以对电源进行二次变换等
等。
③如果信号频段和工频不一致，可以滤波，采用陷波滤波器(注：就是在一定频带内的信号
不能通过，而且其他频率的信号可以通过。带阻滤波器。)，或者软件滤波等等。
④当然在抑制不了的时候还可以采取适应的方案，就是让设备适应工频噪声，如比例双积分
的ADC可以控制积分时间为50Hz整周期等等。
工频干扰会对电气设备和电子设备造成干扰，导致设备运行异常。应用隔离变压器和滤波器，再加良好屏蔽。总的来说具体问题具体分析，泛泛而谈意义不大。
2. 语音信号与音频信号的区别
音频信号的频率范围就是人耳可以听到的频率范围，超过这个范围的音频信号没有意
义。20Hz-20000Hz.语音的频率范围在30-1000Hz之间。
音频信号是（Audio）带有语音、音乐和音效的有规律的声波的频率、幅度变化信息载
体。
语音信号处理是研究用数字信号处理技术对语言信号进行处理的一门学科，语音信号处
理的理论和研究包括紧密结合的两个方面：一方面，从语言的产生和感知来对其进行研究，
这一研究与语言、语言学、认知科学、心理、生理等学科密不可分；另一方面，是将语音作
为一种信号来进行处理，包括传统的数字信号处理技术以及一些新的应用于语音信号的处理
方法和技术。
音频信号是语音信号经过数码音频系统转化来的
数码音频系统是通过将声波波形转换成一连串的二进制数据来再现原始声音的，实现这个步骤使用的设备是模/数转换器（A/D）它以每秒上万次的速率对声波进行采样，每一次采样都记录下了原始模拟声波在某一时刻的状态，称之为样本。将一串的样本连接起来，就可以描述一段声波了，把每一秒钟所采样的数目称为采样频率或采率，单位为HZ（赫兹）。采样频率越高所能描述的声波频率就越高。采样率决定声音频率的范围（相当于音调），可以用数字波形表示。以波形表示的频率范围通常被称为带宽。要正确理解音频采样可以分为采样的位数和采样的频率。
3. IO口扩展原理：
I/O接口扩展概述
MCS-51的I/O (输入/输出)接口是MCS-51与外部设备(简称外设)交换信息的桥梁。
I/O扩展也属于系统扩展的一部分。虽然MCS-51已有4个8位并行I/O口，但是P0口和P2口用作16位地址总线和8位数据线，P3口是双功能口，用户真正用作I/O口线的只有P1口的8位I/O线和P3口的某些位线可作为输入/输出线使用。因此，在多数应用系统中，MCS-51单片机都需要外扩I/O接口电路。
在无片外扩展存储器的系统中，这四个端口的每一位都可以作为准双向通用I／O端口使用。在具有片外扩展存储器的系统中，
P0口可以作为“准双向口”即I/O口，输入时要先将口置1这是由其内部的MOS管的结构造成的，同时作为低8位地址/数据线。
P1口的8位I/O线真正用作I/O口线，自带上拉电阻。
P2口作为“准双向口”同时也作为高8位地址线。
P3口是双功能口.
各口的电流输出为20mA，为了驱动一些外围部件有时需要进行接口。
在单片机的I/O口不够的情况下，经常会需要扩展的设计，有两种方法，一是用并行输入/并行输出接口芯片扩展，如数据锁存器：74HC273，74HC373，74HC374，74HC377，74HC573等很多的，可以扩展多片。二是用串行输入/并行输出的芯片扩展，如74LS595，74LS594，74LS596，74LS599等等。
（1）8255A：可编程的通用并行接口电路（3个8位I/O口）。
（2）8155H：可编程的IO/RAM扩展接口电路（2个8位I/O口,1个6位I/O 口, 256个RAM字节单元，1个14位的减法定时器/计数器）。
4. IIR，FIR滤波器的异同
IIR数字滤波器与FIR数字滤波器的区别
2.1、单位响应
IIR数字滤波器单位响应为无限脉冲序列，而FIR数字滤波器单位响应为有限的；FIR滤波器，也就是“非递归滤波器”，没有引入反馈。这种滤波器的脉冲响应是有限的。
2.2、幅频特性
IIR数字滤波器幅频特性精度很高，不是线性相位的，可以应用于对相位信息不敏感的音频信号上；FIR数字滤波器的幅频特性精度较之于IIR数字滤波器低，但是线性相位，就是不同频率分量的信号经过fir滤波器后他们的时间差不变，这是很好的性质。
2.3、实时信号处理
FIR数字滤波器是有限的单位响应也有利于对数字信号的处理，便于编程，用于计算的时延也小，这对实时的信号处理很重要。
【性能上比较】
从性能上来说，IIR滤波器传输函数的极点可位于单位圆内的任何地方，因此可用较低的阶数获得高的选择性，所用的存贮单元少，所以经济而效率高。但是这个高效率是以相位的非线性为代价的。选择性越好，则相位非线性越严重。相反，FIR滤波器却可以得到严格的线性相位，然而由于FIR滤波器传输函数的极点固定在原点，所以只能用较高的阶数达到高的选择性；对于同样的滤波器设计指标，FIR滤波器所要求的阶数可以比IIR滤波器高5~10倍，结果，成本较高，信号延时也较大；如果按相同的选择性和相同的线性要求来说，则IIR滤波器就必须加全通网络进行相位较正，同样要大增加滤波器的节数和复杂性。
【结构上比较】
IIR滤波器必须采用递归结构，极点位置必须在单位圆内，否则系统将不稳定。另外，在这种结构中，由于运算过程中对序列的舍入处理，这种有限字长效应有时会引入寄生振荡。相反，FIR滤波器主要采用非递归结构，不论在理论上还是在实际的有限精度运算中都不存
在稳定性问题，运算误差也较小。此外，FIR 滤波器可以采用快速付里叶变换算法，在相同阶数的条件下，运算速度可以快得多。
【整体来看】
IIR 滤波器达到同样效果阶数少，延迟小，但是有稳定性问题，非线性相位；FIR 滤波器没有稳定性问题，线性相位，但阶数多，延迟大。
5.阻抗匹配
阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R ；如果我们需要输出电压大，则选择大的负载R ；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R 。
在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不匹配（相等）时，在负载端就会产生反射。为了不产生反射，负载阻抗跟传输线的特征阻抗应该相等，这就是传输线的阻抗匹配。
当负载阻抗与信号源阻抗共轭时，能够实现功率的最大传输，如果负载阻抗不满足共轭匹配的条件，就要在负载和信号源之间加一个阻抗变换网络，将负载阻抗变换为信号源阻抗的共轭，实现阻抗匹配。
高频阻抗匹配方法，1. 改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值2. 调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。
6竞争与冒险
竞争：当一个逻辑门的两个输入端的信号同事向相反方向变化，而变化的时间有差异的现象。
冒险：由于竞争而使电路的输出发生瞬时错误的现象。
原因：逻辑输出函数中有互补项相加X X F +=或相乘信号X X F ?=则可能产生竞争和冒险现象。
解决方法：一是添加输出函数的冗余项，二是在在电路输出端并联滤波电容。
7戴维宁定理
一个含独立源、线性电阻和受控源的二端电路 ，对其两个端子来说都可等效为一个理想电压源串联内阻的模型。 其理想电压源的数值为有源二端电路的两个端子的开路电压 ，串联的内阻为内部所有独立源等于零时两端子间的等效电阻 。
诺顿定理(Norton's theorem)：含独立源的线性电阻单口网络N ，就端口特性而言，可以等效为一个电流源和电阻的并联。电流源的电流等于单口网络从外部短路电流；电阻R0是单口网络内全部独立源为零值时所得网络N0的等效电阻。
8. 高斯白噪声中的高斯是指什么，白指什么.
如果某噪声，幅度分布服从高斯分布，而它的功率谱密度又是均匀分布的，则称它为高
斯白噪声。一般通信系统的工作频率范围内热噪声的频谱是均匀分布的，好像白光的频谱在可见光的频谱范围内均匀分布一样，所以热噪声又常称为白噪声，由于热噪声是由大量自由电子的运动产生的，其统计特性服从高斯分布，故常称为高斯白噪声。
窄带高斯噪声
当高斯噪声通过带通滤波器后，带宽受到限制，已经不是白色的了，成为了窄带高斯噪声。由于滤波器是一种线性电路，高斯过程经过线性电路后仍为一高斯过程，故此窄带噪声有偿称为窄带高斯噪声。
9. 相干接收与非相干接收分别指什么，说出各自的优点
相干接收就是在接收端产生相干载波（和发射端的载波频率相同，相位有固定关系的信号）进行解调（相乘，混频）反之则为非相干。
相干解调也叫同步检波，它适用于所有线性调制信号的解调。实现相干解调的关键是接收端要恢复出一个与调制载波严格同步的相干载波。恢复载波性能的好坏，直接关系到接收机解调性能的优劣。性能好，不存在门限效应，但是设备复杂，成本较高。模拟：
SSB,VSB,FM,PM数字：PSK.DPSK.
非相干解调也称为包络检波，包络检波就是直接从已调波的幅度中恢复出原调制信号。不需要相干载波。AM信号一般都采用包络检波。同时FM信号中运用的鉴频器也属于非相干解调。优点：处理复杂度降低，实现较为简单，缺点：相比相干解调方法性能下降，在小信噪比条件下对某些调制方式存在门限效应。模拟包络：AM，DSB，数字：FSK.ASK 10. 一个数字信息10110001100，画出00k,2FSK,2PSK,2DPSK的调制波形图，分析比较各自调制系统
相比DPSK 绝对码Ak 1 0 1 1 0 0 0 1 1 0 0
相对码Bk 0 1 1 0 1 1 1 1 0 1 1 1
Bk=Ak⊕Bk-1
11. 你的手机处于漫游状态，别人是如何跟你打电话的，说明详细原理
从移动台到交换中心.从一个交换中心到另一个交换中心
简单地说下，首先在你归属地的移动交换中心会登记你有卡中的所有信息，比如你从成都漫游到北京，此时会做位置更新，北京的移动交换中心就会告诉成都的移动交换中心说你这个用户在北京XX地方，当有人呼叫你时首先连接到成都的移动交换中心，此时成都移动交换中心知道你在北京XX地方，所以就把呼叫转接到北京XX地方的移动交换中心下发寻呼消息这样就找到你了。
12. 1G,2G,3G,4G
第一代移动通信主要采用的是模拟技术和频分多址(FDMA)技术。由于受到传输带宽的限制，不能进行移动通信的长途漫游，只能是一种区域性的移动通信系统。第一代移动通信有多种制式，我国主要采用的是TACS。第一代移动通信有很多不足之处，如容量有限、制式太多、互不兼容、保密性差、通话质量不高、不能提供数据业务和不能提供自动漫游等。
FDMA是数据通信中的一种技术，即不同的用户分配在时隙相同而频率不同的信道上。
1G结合频率复用技术，可在整个服务覆盖区域内实现自动接入公用电话网，与以前的系统相比确有更大的容量和更好的话音质量，可以说，蜂窝化的系统设计方案解决了公用移动通信系统的大容量要求和频谱资源受限的矛盾。
第二代移动通信系统采用了数字化,具有保密性强,频谱利用率高,能提供丰富的业务,标准化程度高等特点,使得移动通信得到了空前的发展,从过去的补充地位跃居通信的主导地位.我国目前应用的第二代蜂窝系统为欧洲的GSM系统采用TDMA以及北美的窄带CDMA系统.
2.5G通用分组无线服务技术（General Packet Radio Service)的简称，它是GSM移动电话用户可用的一种移动数据业务。GPRS可说是GSM的延续。GPRS 和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps
由于数据业务在绝大多数情况下都表现出一种突发性的业务特点，对信道带宽的需求变化较大，因此采用分组方式进行数据传送将能够更好地利用信道资源。
第三代移动通信系统，是指支持高速数据传输的蜂窝移动通讯技术。在第二代移动通信技术基础上进一步演进的以宽带CDMA技术为主,并能同时提供话音和数据业务的移动通信系统。
三种3G移动通信技术。TD-SCDMA时分的同步码分多址技术；WCDMA宽频码分多址；CDMA2000由窄带CDMA技术发展而来的宽带CDMA技术。高速移动环境中支持144kb/s，步行慢速移动环境中支持384kb/s，静止状态下支持2Mb/s。
中国移动获得的频段是1880-1900MHz上行和2010-2025MHz下行。根据无线传播原理,频率越高,传播中损耗越大,而手机的发射功率相比基站更加受限.为了能够使手机发射的信号能够被
基站更好地收到,所以将损耗较小的频段分配给上行(也就是从手机到基站).
第四代移动通信系统，4G是集3G与WLAN无线局域网于一体，并能够传输高质量视频图像，它的图像传输质量与高清晰度电视不相上下。主要是以正交频分复用（OFDM）为技术核心。
OFDM采用密集载频，各路子载波的频谱相互正交，因此频带利用率高；同事各个子载频所处的频段信道特性可以采用不同的调制制度，可以随信道特性的变化而变化，灵活性好。但是对信道的频率偏移和相位噪声敏感，信号峰值功率大于平均功率使得射频功放的效率降低。
其中的LTE (Long Term Evolution,长期演进) 项目是3G的演进，它改进并增强了3G 的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准。
4G技术支持100Mbps~150Mbps的下行网络带宽.
13.GSM系统采用的是哪种复用方式
时分多址.优点：与频分复用相比，主要优点是便于实现数字通信，易于制造，适合采用集成电路实现，生产成本低。
14.为什么存在ip电话卡，用它打电话时为什么更便宜一点？请解释原理
IP是英文Internet Protocol的缩写，其中文名为“网络协议”。IP电话是IP网上可通过TCP/IP协议实现的一种电话应用。
网络IP 电话就是以Internet作为主要传输介质进行语音传送的。
首先,语音信号通过公用电话网络被传输到网络IP电话网关；
然后,网关再将话音信号转换压缩成数字信号传递进入Internet；
接着,这些数字信号通过网络将信号传递到对方所在地的网关，
最后,将数字信号还原成为模拟信号，输入到当地的公共电话网络，将语音信号传给收话人。
TCP
Transmission Control Protocol，传输控制协议。TCP是一种面向连接（连接导向）的、可靠的、基于字节流的传输层（Transport layer）通信协议。在简化的计算机网络OSI模型中，它完成第四层传输层所指定的功能，UDP是同一层内另一个重要的传输协议。
TCP层是位于IP层之上，应用层之下的运输层。不同主机的应用层之间经常需要可靠的、像管道一样的连接，但是IP层不提供这样的流机制，而是提供不可靠的包交换。
“三次握手协议”：当主动方发出SYN连接请求后，等待对方回答SYN，ACK。这种建立连接的方法可以防止产生错误的连接，TCP使用的流量控制协议是可变大小的滑动窗口协议。
第一次握手：建立连接时，客户端发送SYN包(SEQ=x)到服务器，并进入SYN_SEND状态，等待服务器确认。
第二次握手：服务器收到SYN包，必须确认客户的SYN(ACK=x+1),同时自己也送一个SYN包(SEQ=y),即SYN+ACK包，此时服务器进入SYN_RECV状态。
第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ACK=y+1),此包发送完毕，客户端和服务器进入Established状态，完成三次握手。
TCP所提供服务的主要特点
1．面向连接的传输；
2．端到端的通信；
3．高可靠性，确保传输数据的正确性，不出现丢失或乱序；
4．全双工方式传输；
5．采用字节流方式，即以字节为单位传输字节序列；
6．紧急数据传送功能。
IP
Internet Protocol（网络之间互连的协议），中文简称为“网协”。在因特网中，它是能使连接到网上的所有计算机网络实现相互通信的一套规则，规定了计算机在因特网上进行通信时应当遵守的规则。任何厂家生产的计算机系统，只要遵守IP协议就可以与因特网互连互通。IP地址具有唯一性。
各个厂家生产的网络系统和设备，如以太网、分组交换网等，它们相互之间不能互通，不能互通的主要原因是因为它们所传送数据的基本单元（技术上称之为“帧”）的格式不同。IP协议实际上是一套由软件程序组成的协议软件，它把各种不同“帧”统一转换成（NNT流量）或者“IP数据包”格式，这种转换是因特网的一个最重要的特点，使所有各种计算机都能在因特网上实现互通，即具有“开放性”的特点。
数据包也是分组交换的一种形式，就是把所传送的数据分段打成“包”，再传送出去。但是，与传统的“连接型”分组交换不同，它属于“无连接型”，是把打成的每个“包”（分组）都作为一个“独立的报文”传送出去，所以叫做“数据包”。
IP协议中还有一个非常重要的内容，那就是给因特网上的每台计算机和其它设备都规定了一个唯一的地址，叫做“IP 地址”。
A类地址范围：1.0.0.1---126.255.255.254
B类地址范围：128.0.0.1---191.255.255.254
C类地址范围：192.0.0.1---223.255.255.254
D类地址范围：224.0.0.1---239.255.255.254
E类地址范围：240.0.0.1---255.255.255.254
UDP
User Datagram Protocol，用户数据包协议，是OSI 参考模型中一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。UDP 协议基本上是IP协议与上层协议的接口。UDP协议适用端口分别运行在同一台设备上的多个应用程序。
UDP在网络中它与TCP协议一样用于处理数据包，是一种无连接的协议。在OSI模型中，在第四层——传输层，处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送之后，是无法得知其是否安全完整到达的。UDP用来支持那些需要在计算机之间传输数据的网络应用。
根据OSI参考模型，UDP和TCP都属于传输层协议。UDP协议的主要作用是将网络数据流量压缩成数据包的形式。
TCP协议的几个特性：
1．是无连接协议，传输数据之前源端和终端不建立连接，当它想传送时就简单地去抓取来自应用程序的数据，并尽可能快地把它扔到网络上；
2．不需要维护连接状态；
3．吞吐量不受拥挤控制算法的调节；
4．使用尽最大努力交付，即不保证可靠交付；
5．是面向报文的。
TCP/IP
Transmission Control Protocol/Internet Protocol的简写，中译名为传输控制协议/因特网互联协议，又名网络通讯协议，是Internet最基本的协议、Internet国际互联网络的基础，由网络层的IP协议和传输层的TCP协议组成。
从协议分层模型方面来讲，TCP/IP由四个层次组成：网络接口层、网络层、传输层、应用层。

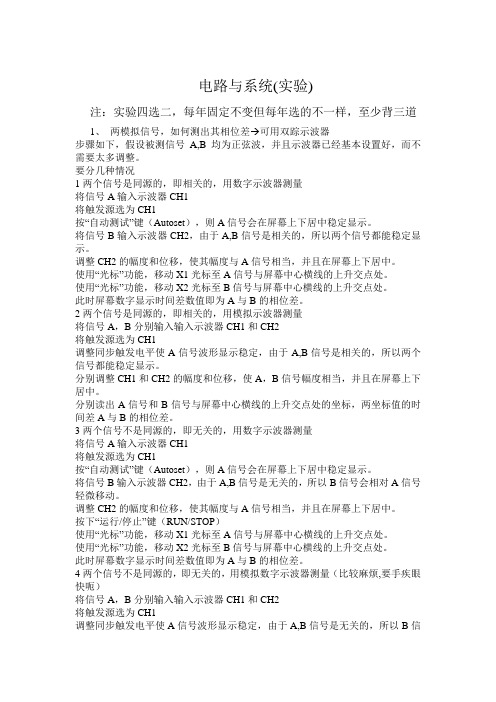

15.如何用示波器比较两个正弦波的相位？
方法一：线性扫描法
方法二：普通示波器用李沙育图形法。β=arcsina/b
李萨如图上的每一个点都可以用以下的公式进行表示：
X=A1Cos(ω1t+ψ1) Y=A2Cos(ω2t+ψ2)
从这里可以看出，李萨如图实际上是一个质点同时在X轴和Y轴上振动形成的。但是，如果这两个相互垂直的振动的频率为任意值，那么它们的合成运动就会比
较复杂，而且轨迹是不稳定的。然而，如果两个振动的频率成简单的整数比，这样就能合成一个稳定、封闭的曲线图形，这就是李萨如图。
16. 切比雪夫滤波器和巴特沃斯滤波器区别？
通带内等波纹，滚降陡峭，相位非线性。通带内最平坦，相位线性，滚降不陡峭。各有千秋，同阶数的两者，切比雪夫比巴特沃斯的优势就是它的滚降更加陡峭，在截止频率处更接近于理想的，但是在通带（阻带）内频率响应有等幅波动，巴特沃斯恰恰相反，滚降不够陡峭，但是在通带内是最平坦的，所以被誉为“通带最平坦滤波器”。两者不能比谁好谁坏，只能说各有千秋，具体选择那一种只能根据要求来，如果要求阶数低而陡降，且对于通带（阻带）频响要求不高，允许有波动，就选切比雪夫，这是一种低成本截止特性好的选择
17.DA转换之前进行什么处理？（经过一个前置预滤波器）
18.DTFT和DFT的关系（DFT是DTFT的抽样）
1、连续周期函数可用傅里叶级数CFS表示，当研究到周期无穷的连续函数时，Fn将趋于零，f(t)将没有意义，所以我们定义频率密度函数来定义非周期连续函数的傅里叶变换CTFT，然后进一步研究周期连续函数的傅里叶变换。
2、离散的周期序列也可以用傅里叶级数表示，DFS表示离散傅里叶变换。周期序列和有限长序列有本质联系，离散傅里叶变换DFT是对有限长序列的一种变换，DFT是用DFS 的一种借用来定义。研究有，对于离散周期序列，它的傅里叶变换同样是离散周期序列，我们把有限长序列进行周期性延拓，定义DFT是离散周期序列DFS频域主值的截取。通过IDFT，我们确实能将此序列变换回原来的时域序列。DFT是针对能用计算机实现运算的一种变换，由此进一步提出了快速傅里叶变换FFT。有限长为N 的序列，其DFT实单位圆上
间隔2Π/N 取值。
3、序列的傅里叶变换DTFT ，定义为单位圆上的Z 变换，我们在研究离散系统函数H(z)的频率响应时就用到DTFT 的关系。
4、可以说DFT 是对DTFT 的一种等间隔抽样，由DFT 就可以变换回时域序列，这说明DTFT 中存在冗余信息，DFT 完全可以表征某一序列的频域情况。
19.卷积和相关是否满足交换律？
（卷积满足，相关不满足）卷积运算开始时需要进行反褶运算。
τττd t f f t f t f )()()()(2121-∞
∞=*? τττd t f f t R )()()(2112-∞
∞=? 20.抽样定理？
抽样定理指出，对于一个信号频率为fh 抽样，抽样频率fs 需满足fs ≥2fh 才能无失真恢复原信号。
21.量化字长增加1位，量化信噪比提高多少（6DB ）
22.CPU 与外设有几种数据传输方式？各有什么特点？
程序方式：
1、无条件传送方式，对于这类外设，在任何时刻都准备好数据或处于接收数据的状态，不必检查外设状态；
2、查询方式，如果外设未准备好数据或者处于忙碌，程序就要反复执行读取指令，不断检测外设状态。
DMA 方式
DMA 控制器专用硬件接口电路取代CPU ，临时接管总线，控制外设和存储器之间直接进行高速的数据传送，不需要CPU 干预。
23.数字调制和模拟调制的异同点？
相同：调制原理，目的、未调制载波相同
不同:调制信号，已调载波的参量取值不同（模拟或数字）
24.线性时不变系统的线性和时不变分别指什么？
线性系统时，同时满足可加性和比例性。而且信号可以是任意序列，包括复序列、比例常数可以是任意数，包括复数。
时不变系统：就是系统的参数不随时间而变化，即不管输入信号作用的时间先后，输出信号响应的形状均相同，仅是从出现的时间不同。用数学表示为T[x(n)]=y[n]则T[x(n-n0)]=y[n-n0]，这说明序列x(n)先移位后进行变换与它先进行变换后再移位是等效的。
25.为啥用高斯白噪声的模型是合理的？
在通信系统中，常见的热噪声近似为白噪声，且热噪声的取值恰好服从高斯分布。
26.数字信号处理稳定性判据有哪些？
（利用部分响应波形传输的基带系统）
一个离散系统的因果性在时域中必须满足的充分必要条件是：h(n)=0,n<0。
在时域中，离散系统稳定的充分必要条件是：它的冲激响应绝对可加。
一个因果稳定系统的充分必要条件是：系统函数的全部极点必须在z平面上以原点为中心的单位圆内。
27.系统、模拟系统、数字系统、连续时间系统、离散时间系统是什么？
系统定义为处理（或变换）信号的物理设备
模拟系统：处理模拟信号。输入输出信号均为模拟信号。即连续时间、连续
幅度的模拟信号。
连续时间系统：处理连续时间信号，输入输出信号均为连续时间信号。
离散时间系统：处理离散时间信号，输入输出信号均为离散时间信号。
数字系统：处理数字信号，输入输出信号均为数字信号。
28.消息、信息、信号的区别？
消息是信息的物理表现形式如：文字，符号，数据等
信息是消息的内涵
信号是消息的载体，包括数字信号，和模拟信号
29.窄带高三白噪声中的“窄带”“高斯”“白”各指什么？
窄带：1.频带宽度远小于中心频率2.中心频率远离零频
高斯：噪声的瞬时值服从正态分布
白：噪声的功率谱在通带范围内是平坦的（即为一常数）
30、矩阵键盘的实现原理。
4*4矩阵键盘
1、让列接高电平，行线用程序全置0，读端口为1111；
2、按键后，行列相接为低电平，这时读端口值如1101可以知道是第3列
被按下，但是仍不知是哪一行；
3、用程序将第一行置0，其余三行置1，当且仅当按下的是第一行的时候端
口值才能保持1101，否则不是改行。依次检测。
31、7805芯片内部的工作原理。
7805输出为+5V稳定电压,最高输入电
压36，最低输入电压7V。7805首先由
变压器进行调压，然后经过桥式整流
电路整合成全波余弦，再经过滤波电
路将脉动的电压转为平滑的直流，最
后由稳压电路滤除波动恒压输出。由
于简单的稳压电路输出带负载能力
小，且不可调节输出电压，因此7805
在输出端采用负反馈形式的射级跟随
器，既提高了带载的能力同时可以调
节反馈系数调节输出电压。
32、ftp 如何设置。
网络传输文件双向控制协议。
如果想建一个小型FTP 站点， 可以使用随Windows 发行的IIS ，它能供10用户同时访问。
1、新建用户；
2、打开WINDOWS 资源管理，安装IIS （互联网信息服务）；
3、配置.安装完IIS,会在系统盘生成一个共享文件夹, 把文件放入就可以供别人下载了.192.168.0.102
33、香农三大定理
香农第一定理：无失真信源编码定理。
对于一个离散无记忆的信源，对它进行r 元(r 进制编码)信源编码，则一定存在一种编码方式构成唯一可译码，其平均码长满足
r S H N L N r S H N log )(1log )(≥>+。 采用无失真最佳信源编码可使得用于每个信源符号的编码位数尽可能地小，但它的极限是原始信源的熵值。超过了这一极限就不可能实现无失真的译码。奠定无失真信源编码理论。 霍夫曼码是无失真编码方法，是即时码(不需要知道下一个码字即可译码)、最佳码(平均码长最短)。1、将信源n 个符号按概率从大到小排列；
2、将两个概率最小的符号合并成一个新符号，概率为两个符号概率和，再按概率从大到小排列；
3、依次继续，知道剩下最后一个符号为止；
4、分别用0、1表示；
5、多元霍夫曼码对信源符号个数n 有要求，当不满足时需要用0补充。
算术编码是对信源序列(N 次扩展后的信源)进行编码，适合于信源符号较少的情况。它的基本思想是用信源序列对应的概率区间中的一个点来表示该信源序列。
LZW 编码是对信源序列进行编码，具有所谓的前缀性，即假设任何一个字符串P 和某一字符S ，二者构成字符串PS ，若PS 在表中，则P 也在表中，最后形成一个类似查字典的表格。
香农第三定理：限失真信源编码定理。
设R(D)是离散无记忆信源的信息率失真函数（给定一个底线），R 为信息传输率，D 为最大允许失真，则只要当R>R(D)，就能找到一种编码方法，使得失真程度小于D 。即给定允许失真D 情况下，信源信息压缩的下限值，此时对应的信息传输率为R(D)。
信息率失真函数R(D)：从所有满足保真度准则的编码方式中，找到一种方式达到最大允许的失真D ，使得压缩比最大。R(D)实际上是一个信息传输率。
量化编码。PCM
预测编码。DPCM
变换编码。确定一组正交基对信号进行频域变换表示。有离散余弦变换、DCT 、小波变换。
香农第二定理：有噪信道编码定理。
对于一个给定的离散无记忆信道，信道容量为C ，当信息传输率R 信源编码：压缩，通过去除信源冗余实现。 信道编码：纠错，通过增加冗余实现。 34、模拟信号的数字传输 抽样定理：1、低通模拟信号的抽样定理。奈奎斯特抽样定理 2、带通模拟信号的抽样定理。 均匀量化：量化噪声：量化输出电平有误差。 信号量噪比随量化电平数增大而提高，增加一个量化电平，量化信噪比提高6DB 非均匀量化：改善小信号的信号量噪比。 量化之前先进行抽样值压缩， 折线段号 1 2 3 4 5 6 7 8 起始电平0Δ16Δ32Δ64Δ128Δ256Δ512Δ1024Δ量化台阶ΔΔ2Δ4Δ8Δ16Δ32Δ64Δμ律-15折线的近似。小信号的量噪比是13折线的2倍。 编码：PCM脉冲编码调制。 DPCM差分脉码调制：将之前一个抽样值当做预测值，再取当前抽样值和预测值差进行编码传输。相邻抽样值之间有一定的相关性，使得信号中含有冗余信息。 ΔM增量调制。将DPCM中量化电平数取2，即若差为正，编码1否则为0。有过载量化噪声（阶梯波的上升速度赶不上信号的上升速度）和一般量化噪声（增量调制的基本噪声）。时分复用和复接。在发送端，开关依次对输入信号进行抽样，抽样一周的得到的多路信号抽样值合为一帧，各路信号时断续的发送。 准同步体系：E体系。30路PCM数字电话信号作为基本层，电话信号一般在3400Hz，抽样频率是8000Hz，每次抽样编码8位，故信息速率为64kbps。一次群复用比特率 2.048kbps。每次4路复用，速率乘4，次群越高，所用开销越大，当比特率很高时就不采用这种准同步体系，改用同步数字体系SDH。 同步体系：SDH体系。信息是以同步传送模块STM的信息结构传送的。STM-1为 155.52Mbps，STM-4为622.08Mbps，乘4. 35、差错控制编码 信道编码。由乘性干扰引起的码串可以采用均衡的办法纠正，而加性干扰需要采用其他方法。差错控制技术：1、检错重发。ARQ自动要求重发。 优点：监督码元少能使误码率降到很低，码率高；检错的计算复杂度低；实用范围广。 缺点：要双向信道；因为重发使传输效率变低；信道干扰严重时可能会有中断通信发生。 2、检错删除 3、反馈校验 4、前向纠错。 36、8051 时序周期 MOV A, 06H是双周期指令，INC A 单周期 判断单片机是否正常工作 1、万用表接晶振两端，工作有1/2VCC电压； 2、示波器接ALE端，工作有时钟6分频方波输出； 3、示波器接晶振输出； 4、检查复位电路； 5、写段简单程序上电 读引脚注意 端口复用 P0 作为“准双向口”（输入时要先将口置1），要加上拉电阻。也可作为低8位地址/数据复用总线 P1口只能作为I/O口，自带上拉电阻 P2口与P0口一样，但只能复用为高八位地址总线 P3口除了作为I/O口，还有第二功能 存储器 寻址方式 中断地址 中断的保护 数码管的显示 INC A 不会影响PSW 位； 单片机工作时，在每个机器周期中都去查询一下各个中断标记，看它们是否是1，如果当前执行指令是单周期指令也许没关系，如果是双周期或四周期指令，那就要等整条指令都执行完了才能响应中断，因为中断查询是在每个机器周期都可能查到的。 37、电阻色环法 棕红橙黄绿蓝紫灰白黑 38、万用表的使用 测电压，直流，选好档位量程，黑表笔接COM（地）红表笔接VΩ，并接读数，显示为1则量程太小。 测电流，黑表笔接COM，红表笔依估值选档位量程插入，有200mA和10A 测二极管，PN管正向导通，红接正黑接负，VΩ档，读数为0.7V左右，反接应该显示1，应为反向电阻无穷 测三极管，相当于两个二极管串联，用测二极管方法测出B极和管型PNP或NPN，用hfe 档测，内部相当于共发和共集接法，交换测量，读数大的情况正好对应CE极。 测电容，方法一是选好量程直接插到Cx中测，方法二用电阻档，首先应该让电容正负相接放电，然后接到电容两边相当于对电容充电，这时读数会由小变大，最后溢出显示为1，充电完成相当于断路电阻无穷，根据充电时间查表或比较已知电容值的充电时间可估计容值， 方法三用蜂鸣器端测量原理同电阻档测量类似，好的电容器最后蜂鸣器声音越来越小。 1uF=10^3nF=10^6pF。 指针和数字万用表，数字万用表内阻很大通常是兆欧级别，在测量低电压小电流适用如手机，但当电压较高时易受感应电压的影响，读数不准确，这时应选用指针型如电视音响等。指针型内阻不如数字型大。 S与1连接时，电阻R1起分流作用，S与2连接时，R1+R2起 分流作用，所以，S与1、2连接时，多用电表就成了电流表，由 于前者分流电阻小，所以前者量程较大；S与3、4连接时，电流 表与分压电阻串联，多用电表就成了电压表，由于R3 者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆 挡调零电阻。 39、网线 40、PLD、FPGA、ASIC PLD：programmable logic device可编程逻辑器件。芯片的功能可以根据用户需求改变，用卡诺图等方法设计，74LS系列只是固定的一部分，PLD集成度高，可以替代多片芯片。 FPGA现场可编程门阵列Field Programmable Gate Array是在此基础上发展而来的， 具有更高的集成度，更强的逻辑实现能力和更好的设计灵活性，它是由逻辑功能块排列成阵列组成的，用VHDL标准硬件描述语言进行描述，用quartus进行仿真. ASIC：Application Specific Integrated Circuit专用集成电路。将某种特定应用电路或电路系统用集成电路的设计方法制造到一片半导体芯片上的技术，称为ASIC技术。体积小，成本低，可靠性高，竞争性强。 以FPGA为代表比较可编程逻辑器件和ASIC，它们最大的区别就是FPGA在不知道使用 者的具体需求之前就已经按一定的配置制造好了所有的电路，使用者再根据自己的设计需要选用其中的电路来使用，而ASIC是根据使用者的设计需求来制造其中的电路。由于以上原因使得这2类集成电路具有如下特点：ASIC由厂家定制，有比较低的单片生产成本，但却 有很高的设计成本以及缓慢的上市时间；FPGA则具有高度的灵活性，低廉的设计成本以及 适中的器件成本和快速的面世时间。 41、一副512X512分辨率黑白图像（256灰度）和彩色图像（RGB三个分量分别用8个二进制位表示）信息量 黑白：512*512*2^8/8=262144字节=256KB 算式是：512*512*（8+8+8）=6294156bit=768KB。 注解：512*512算的是像素点数目。 8+8+8算的一个像素点多少位。 作乘积就是有多少位，最后换算成字节。除以1024 42、信号与信息处理图像信息处理 图像处理(image processing)，用计算机对图像进行分析，以达到所需结果的技术。又称影像处理。图像处理技术的主要内容包括图像压缩，增强和复原，匹配、描述和识别3 个部分。常见的处理有图像数字化、图像编码、图像增强、图像复原、图像分割和图像分析等。 灰度图像 灰度图像矩阵元素的取值范围通常为[0，255]。因此其数据类型一般为8位无符号整数的（int8），这就是人们经常提到的256灰度图像。 RGB彩色图像 RGB图像用RGB三原色的组合来表示每个像素的颜色。 位图图像：位图方式是将图像的每一个象素点转换为一个数据 矢量图像：矢量图像存储的是图像信息的轮廓部分，而不是图像的每一个象素点。例如，一个圆形图案只要存储圆心的坐标位置和半径长度，以及圆的边线和半径长度，以及圆的边线和内部的颜色即可。该存储方式的缺点是经常耗费大量的时间做一些复杂的分析演算工作，图像的显示速度较慢；但图像缩放不会失真；图像的存储空间也要小得多。 整个图像处理领域都处于发展之中，每一个步骤都可以作为方向来研究。 1）预处理。包括特定图像增强、放大插值、去噪、去模糊、分割等。 2）压缩。是一个悠久的方向，但一直有人在研究。这两年最红火的压缩感知把压缩和成像结合在一起。 3）特征提取。最近主要集中在不变特征提取，即旋转不变、缩放不变等 4）识别。这个太多，人脸识别、车牌识别、虹膜识别、指纹识别等等。 5）检索。主要是基于标注的检索、基于内容的检索等等。 6）语义提取。这个比较难，目前设计的人少。 微波的波长范围：0.1mm-1m 43、信号什么情况下产生削波失真 答：功率放大器工作在过饱和状态时（即当功放的输入超出它的整个工作范围时），信号的最顶端和最底端将会产生失真，这种称之为削波失真。 44、简述负反馈对放大电路性能的影响。 答：（1）负反馈使电压放大倍数减小；（2）提高了增益的稳定性；（3）减小了非线性失真；（4）展宽了频带；（5）抑制了反馈环内的干扰和噪声。（6）对输入电阻和输出电阻有影响。 45、NO.7信令由几层组成？分别是？ 答：4层。信令数据链路级、信令链路控制级、信令网功能级、用户级 《集成电路应用》课程实验实验一 4053门电路综合实验 学院：物理与信息工程学院 专业: 电子信息工程 年级： 2015级 姓名：张桢 学号： 指导老师：许志猛 实验一 4053门电路综合实验 一、实验目的： 1.掌握当前广泛使用的74/HC/HCT系列CMOS集成电路、包括门电路、反相 器、施密特触发器与非门等电路在振荡、整形、逻辑等方向的应用。 2.掌握4053的逻辑功能，并学会如何用4053设计门电路。 3.掌握多谐振荡器的设计原理，设计和实现一个多谐振荡器，学会选取和 计算元件参数。 二、元件和仪器： 1.CD4053三2通道数字控制模拟开关 2.万用表 3.示波器 4.电阻、电容 三、实验原理： 1.CD4053三2通道数字控制模拟开关 CD4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。CD4053的管脚图和功能表如下所示 4053引脚图 4053的8种逻辑功能 CD4053真值表 根据CD4053的逻辑功能，可以由CD4053由4053电路构成如下图所示8种逻辑门（反相器与非门或非门、反相器、三态门、RS 触发器、——RS 触发器、异或门等）。 输入状态 接通通道 ]) 2)(()(ln[ T DD T DD T DD T V V V V V V V RC T -+--=2.多谐振荡器的设计 非门作为一个开关倒相器件，可用以构成各种脉冲波形的产生电路。电路的基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT 时，门的输出状态即发生变化。因此，电路输出的脉冲波形参数直接取决于电路中阻容元件的数值。 可以利用反相器设计出如下图所示的多谐振荡器 这样的多谐振荡器输出的信号周期计算公式为： 当R S ≈2R 时，若：VT=0.5VDD ，对于HC 和HCU 型器件，有 T ≈2.2RC 对于HCT 型器件，有 T ≈2.4RC 四、实验内容： 1. 验证CD4053的逻辑功能，用4053设计门电路，并验证其逻辑功能： （1）根据实验原理设计如下的反相器电路图： CD4053构成反相器电路 《集成电路应用》课程实验实验二锁相环综合实验 学院：物理与信息工程学院 专业: 电子信息工程 年级： 2015级 姓名：张桢 学号： 指导老师：许志猛 实验二锁相环综合实验 一、实验目的： 1.掌握锁相环的基本原理。 2.掌握锁相环外部元件的选择方法。 3.应用CD4046锁相环进行基本应用设计。 二、元件和仪器： 1.CD4046 2.函数信号发生器 3.示波器 4.电阻、电容若干 5.面包板 三、实验原理： 1.锁相环的基本原理。 锁相环最基本的结构如图所示。它由三个基本的部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。 锁相环工作原理图 鉴相器是个相位比较装置。它把输入信号Si(t)和压控振荡器的输出信号So(t)的相位进行比较，产生对应于两个信号相位差的误差电压Se(t)。 环路滤波器的作用是滤除误差电压Se(t)中的高频成分和噪声，以保证环路所要求的性能，增加系统的稳定性。 压控振荡器受控制电压Sd(t)的控制，使压控振荡器的频率向输入信号的频率靠拢，直至消除频差而锁定。 锁相环是个相位误差控制系统。它比较输入信号和压控振荡器输出信号之间的相位差，从而产生误差控制电压来调整压控振荡器的频率，以达到与输入信号同频。在环路开始工作时，如果输入信号频率与压控振荡器频率不同，则由于两信号之间存在固有的频率差，它们之间的相位差势必一直在变化，结果鉴相器输出的误差电压就在一定范围内变化。在这种误差电压的控制下，压控振荡器的频率也在变化。若压控振荡器的频率能够变化到与输入信号频率相等，在满足稳定性条件下就在这个频率上稳定下来。达到稳定后，输入信号和压控振荡器输出信号之间的频差为零，相差不再随时间变化，误差电压为一固定值，这时环路就进入“锁定”状态。这就是锁相环工作的大致过程。 2.CD4046芯片的工作原理。 CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V －18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。 CD4046锁相的意义是相位同步的自动控制,功能是完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成,如下所示。 4046组成框图 2019-2020年福州大学公共管理硕士MPA考研复试参考书 及面试问题预测 育明教育大印老师 2019年9月15日 【学长解析】北大人大清华北师大北航南开中山武大复旦等全国280多个公共管理硕士MPA 招生院校复试面试问题越来越趋向于考察热点问题，尤其是政策热点问题，比如产业政策争论、垃圾分类、放管服改革等，所以，大家一定要多看一些热点方面的参考书；此外，北大、人大、南开、中山、武大、西安交大、复旦等名校还时常考察社会研究方法问题。结合以上分析，公共管理硕士MPA考研复试面试参考书如下所示： 《公共管理学》，李国正，首都师范大学出版社，2018年版； 《公共政策分析》，李国正，首都师范大学出版社，2019年版； 《公共管理学：考点热点与真题解析》，首都师范大学出版社，2020年版； 《公共政策分析：考点热点与真题解析》，首都师范大学出版社，2020年版； 《社会调查研究方法教程》，袁方，北京大学出版社，2006年版。 目录 一、2019-2020年公共管理硕士MPA考研复试面试真题及考研复试面试参考书笔记 二、2020-2021年公共管理硕士MPA考研面试常见问题及热点总结 三、公共管理硕士MPA考研复习技巧 四、公共管理硕士MPA考研复试笔记答题模板（类似考研英语模板奥~） 具体内容 一、2019-2020年公共管理硕士MPA考研复试面试真题及考研复试面试参考书笔记 四、零基预算制度 零基预算制度是指财政收支计划指标的确定，只以新财政年度的实际需求为依据，而不考虑上一财政年度各项支出基数的一种预算编制制度。 零基预算编制步骤： （1）划分决策单元 确定预算的最低层级的组织或计划单位，且每个单位都有管理者负责业务的运作。 （2）拟决策包 决策包是指决策单元的主管人员针对决策单元所进行的目的与功能性年度评估。内容包括决策单元的计划与目标说明、决策单元的行动分析、行动的成本效益分析、决策单元履行计划的人力与绩效分析。 （3）最高决策首长及立法委员根据决策包比较各决策单元之计划并排列计划的优先顺序。决策主管要提供的信息：确切评估各个方案并说明确定方案的原因，指明经费的层次性零基预算制度的优点： （1）以零为预算编制基础，不受往年预算金额的拘束，可避免传统预算累积加成与持续膨胀的弊端。 （2）以决策包的效益评估为基础，可将国家资源予以资源合理配置。 （3）承袭设计计划预算之精神，有长程规划与整体资源合理配置的优点，符合符合上情下达的民主精神。 （4）激励提高行政效率的新计划，删除无效率的旧计划。 （5）对决策方案优先顺序的排列，有助于提高预算分配的弹性。 零基预算制度的缺点： （1）零基预算建制初期将增加会计人员和各主管人员的工作负担。 （2）一些政务活动的效益难以量化衡量。 （3）删除旧计划或裁减机关人员，容易增加人事上的困扰。 【补充5】政府采购管理——张成福党秀云《公共管理学》 政府是财货与服务的消费者，向民间采购物资与货品。是社会中最大的消费者。 政府采购的一般原则： （1）透明 胜明考研福州大学2019年硕士研究生招生复试录取办法 信息来源： 暂无 发布日期: 2019-03-18 福大研〔2019〕7号 复试录取工作是研究生考试招生的重要组成部分，是保证选拔质量的重要环节。为了做好招收攻读硕士学位研究生的复试录取工作，促进硕士研究生招生复试工作规范化和制度化，保证研究生招生工作的公平与公正，提高人才选拔质量，根据教育部《2019年全国硕士研究生招生工作管理规定》（教学〔2018〕5号）和《教育部办公厅关于进一步规范和加强研究生考试招生工作的通知》（教学厅〔2019〕2号）等相关文件精神，结合我校的实际情况，制定本办法。 第一条 指导思想和原则 坚持“按需招生、全面衡量、择优录取、公平公正、宁缺毋滥”的原则，进一步加强复试考核，规范招录程序，深化信息公开，不断加强监督管理，切实严明招生纪律，确保硕士研究生招生录取工作科学、规范、公平、公正、公开。 第二条 组织与管理 胜明考研（一）学校研究生招生工作领导小组负责全校研究生复试录取工作的统一领导和统筹管理，具体工作由研究生院负责组织实施，纪委监察部门负责监督。 （二）各学院、培养单位是研究生复试录取工作的行为主体和责任主体。学院须成立7人以上（含7人）的研究生复试录取工作领导小组，加强对复试录取工作的领导。负责学院行政工作的院领导担任组长，是本学院研究生复试录取工作的第一责任人；分管学位与研究生教育的副院长担任副组长，是本学院复试录取工作的直接责任人；成员应包含学院党委书记、分管学生思政工作的院领导、主要学科的学术带头人和纪检委员。领导小组负责制定本单位复试方案和工作实施细则，并组织实施，同时指导并督察复试小组开展工作。 （三）～（八）略 第三条 复试的基本要求 （一）我校执行教育部《2019年全国硕士研究生招生考试考生进入复试的初试成绩基本要求》的A 类线要求。 （二）所有专业原则上实行差额复试，复试比例一般为1:1.2至1：1.5之间，具体复试比例由各学院根据实际情况自行确定。 《大规模集成电路应用》论文姓名:谭宇 学号: 20104665 学院: 计算机与信息工程学院 专业班级: 自动化3班 大规模集成电路的体会 摘要：信息飞速发展时代，半导体、晶体管等已广泛应用，大规模集成电路也 成为必要性的技术，集成电路诞生以来，经历了小规模（SSI）、中规模（MSI）、大规模（LSI）的发展过程，目前已进入超大规模（VLSI）和甚大规模集成电路（ULSI）阶段，进入片上系统（SOC)的时代。 关键字：大规模集成；必要性；体会； 1 大规模集成的重要性 集成电路产业是衡量一个国家综合实力的重要重要指标。而这个庞大的产业主要由集成电路的设计、芯片、封装和测试构成。在这个集成电路生产的整个过程中，集成电路测试是惟一一个贯穿集成电路生产和应用全过程的产业。如：集成电路设计原型的验证测试、晶圆片测试、封装成品测试，只有通过了全部测试合格的集成电路才可能作为合格产品出厂，测试是保证产品质量的重要环节。 集成电路测试是伴随着集成电路的发展而发展的，它为集成电路的进步做出了巨大贡献。我国的集成电路自动测试系统起步较晚，虽有一定的发展，但与国外的同类产品相比技术水平上还有很大的差距，特别是在一些关键技术上难以实现突破。国内使用的高端大型自动测试系统，几乎是被国外产品垄断。市场上各种型号国产集成电路测试，中小规模占到80%。大规模集成电路测试系统由于稳定性、实用性、价格等因素导致没有实用化。大规模/超大规模集成电路测试系统主要依靠进口满足国内的科研、生产与应用测试，我国急需自主创新的大规模集成电路测试技术，因此，本文对集成电路测试技术进行了总结和分析。 2 集成电路测试的必要性 随着集成电路应用领域扩大，大量用于各种整机系统中。在系统中集成电路往往作为关键器件使用，其质量和性能的好坏直接影响到了系统稳定性和可靠性。 如何检测故障剔除次品是芯片生产厂商不得不面对的一个问题，良好的测试流程，可以使不良品在投放市场之前就已经被淘汰，这对于提高产品质量，建立生产销售的良性循环，树立企业的良好形象都是至关重要的。次品的损失成本可以在合格产品的售价里得到相应的补偿，所以应寻求的是质量和经济的相互制衡，以最小的成本满足用户的需要。 作为一种电子产品，所有的芯片不可避免的出现各类故障，可能包括：1.固定型故障；2.跳变故障；3.时延故障；4.开路短路故障；5桥接故障，等等。测试的作用是检验芯片是否存在问题，测试工程师进行失效分析，提出修改建议，从工程角度来讲，测试包括了验证测试和生产测试两个主要的阶段。 一款新的集成电路芯片被设计并生产出来，首先必须接受验证测试。在这一阶段，将会进行功能测试、以及全面的交流（AC）参数和直流(DC)参数的测试等，也可能会探测芯片的内部结构。通常会得出一个完整的验证测试信息，如芯片的工艺特征描述、电气特征（DC参数、AC参数、电容、漏电、温度等测试条件）、时序关系图等等。通过验证测试中的参数测试、功能性测试、结构性测试，可以诊断和修改系统设计、逻辑设计和物理设计中的设计错误，为最终规范(产品手册)测量出芯片的各种电气参数，并开发出测试流程。 当芯片的设计方案通过了验证测试，进入生产阶段之后，将利用前一阶段设 集成电路原理及应用（第2版）谭博学苗汇静主编 课后习题答案 第二章 模拟集成电路的线性应用 对 A 2 :由"虚断”和"虚短”得 i 3=i 4， v 2_=v 2 - =u i2， 代入 U o1 得U 。哙呱…）， 2.11 求图3所示电路的增益A f ，并说明该电路完成什么功能 则 u i1 = U 01 R 1 R 2 R 2 R 1 ，即 u o-(1 K )u i1 ， 则 U 。1 -U i2 R 3 U i2 -U o R 4 R 3 因两个输入信号均从同相端输入, 所以输入阻抗比较高。该电路为高输入阻抗的差动放 2.9 试分析图1所示电路是什么电路，有何特点？图中设 解：第一级运放为同相放大器。对 A 1 :由"虚断”和"虚短”得 i 1 =i 2， v^=v 1. =u ， 1)U i2 - U o1 解：该电路由两个集成运放构成， A1为主放大器接成反相运算放大器， A2为辅助放大器, A2也接成反相放大器，利用 A2对A1构成正反馈，是整个电路向信号源索取的电流极少。 主放大器A 1 :由“虚断”和“虚短”得 R i U i I i u i 01 u 。 R 2 R i R 2 u i u i 辅助放大器A2的电压放大倍数: o2 u o2 2R 1 该电路为自举电路, U i U i U i R i I i I i - I R 2 R 2 U i U i u i2 u 。 R 2 目的是提高电路的输入电阻。 2R 得 U^2U i RR 当 R = R 1 时，R t 2.12 求图4所示电路输出电压与输入电压的表达式，并说明该电路完成什么 功能 i1 -u o1 ，即u o1 =-u i1 。A 1为倒相器 解：对A 1 :由 粉体（1）班学号：1003011020 集成电路技术的发展与应用 摘要: 集成电路（Integrated Circuit,简称IC）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”（也有用文字符号“N”等）表示。 关键词：集成电路模拟集成电路电子元件晶体管发展应用集成电路对一般人来说也许会有陌生感，但其实我们和它打交道的机会很多。计算机、电视机、手机、网站、取款机等等，数不胜数。除此之外在航空航天、星际飞行、医疗卫生、交通运输、武器装备等许多领域，几乎都离不开集成电路的应用，当今世界，说它无孔不入并不过分。 在当今这信息化的社会中,集成电路已成为各行各业实现信息化、智能化的基础。无论是在军事还是民用上,它已起着不可替代的作用。 一、集成电路的定义、特点及分类介绍 1、什么是集成电路：所谓集成电路（IC），就是在一块极小的硅单晶片上，利用半导体 工艺制作上许多晶体二极管、三极管及电阻、电容等元件，并连接成完成特定电子技术功能的电子电路。从外观上看，它已成为一个不可分割的完整器件，集成电路在体积、重量、耗电、寿命、可靠性及电性能方面远远优于晶体管元件组成的电路，目前为止已广泛应用于电子设备、仪器仪表及电视机、录像机等电子设备中。[1] 2、集成电路的特点：集成电路或称微电路（microcircuit）、微芯片（microchip）、 芯片（chip）在电子学中是一种把电路（主要包括半导体装置，也包括被动元件等）小型化的方式，并通常制造在半导体晶圆表面上。前述将电路制造在半导体芯片表面上的集成电路又称薄膜（thin-film）集成电路。另有一种厚膜（thick-film）混成集成电路（hybrid integrated circuit）是由独立半导体设备和被动元件，集成到衬底或线路板所构成的小型化电路。集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。 3、集成电路的分类： （1）按功能结构分类：集成电路，又称为IC，按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大系。 又是一年考研时节，每年这个时候都是考验的重要时刻，我是从大三上学期学习开始备考的，也跟大家一样，复习的时候除了学习，还经常看一些学姐学长们的考研经验，希望可以在他们的经验里找到可以帮助自己的学习方法。 我今年成功上岸啦，所以跟大家分享一下我的学习经验，希望大家可以在我的经历里找到对你们学习有帮助的信息！ 其实一开始，关于考研我还是有一些抗拒的，感觉考研既费时间又费精力，可是后来慢慢的我发现考研真的算是一门修行，需要我用很多时间才能够深入的理解它，所谓风雨之后方见才害怕难过，所以在室友们的鼓励和支持下，我们一起踏上了考研之路。 虽然当时不知道结局是怎样，但是既然选择了，为了不让自己的努力平白的付出，说什么都要坚持下去！ 因为是这一路的所思所想，所以这篇经验贴稍微有一些长，字数上有一些多，分为英语和政治以及专业课备考经验。 看书确实是需要方法的，不然也不会有人考上有人考不上，在借鉴别人的方法时候，一定要融合自己特点。 注：文章结尾有彩蛋，内附详细资料及下载，还劳烦大家耐心仔细阅读。 福州大学电子信息的初试科目为： （101）思想政治理论(204)英语二(302)数学二(812)自动控制理论 参考书目为： 《自动控制原理》，胡寿松编，科学出版社 先介绍一下英语 单词部分：我个人认为不背的单词再怎么看视频也没用，背单词没捷径。你 想又懒又快捷的提升单词量，没门。（仅供个人选择）我建议用木糖英语单词闪电版，一天200个，用艾宾浩斯曲线一个月能记完，每天记单词需要1小时（还是蛮痛苦的，但总比看真题时啥也看不懂要舒服多）。好处在于是剔除了初高中的简单词，只剩下考研的必考词，能迅速让你上手真题。背单词要一直从3-4月份持续到考研前几天，第一遍记完必须要在暑假前。 阅读完形部分：木糖英语真题手译就挺好用的，不需要做真题以外的任何阅读题。因为真题就是最贴近实战的练习题了，还记得近十年的真题我是刷了大概有四五遍。 不过，我建议从05年的开始抠真题，需要一个单词都不放过，因为考研英语的试卷有80％的单词，去年的卷子重复过。抠真题需要每句都看懂，每个单词都会。尽量在暑假前结束抠题的过程这决定你英语能否考70+，最迟到暑假结束（尽量别这么干，这会拖其他科目的节奏），因为需要大量时间，前期抠真题，一套得一整天。这是为了不让看不懂卡你的阅读，但阅读拿分重要的是逻辑结构，就算看懂了也不一定能做对。在抠完第一遍后，必看木糖的课和木糖的课或者方法。今年的找不到就去找去年的。里面有超级多做题的逻辑，教你提高正确率。然后再做真题，用木糖英语教的方法。最迟10月份搞定。 若你这个时候已经完成这些项目就完全可以三刷了，重点看你为什么会做错，同时要严格用考试要求对待自己。新题型：还是木糖的课，只要阅读好，新题型一般没问题，主要还是，做题方法和套路，找好逻辑关系。 翻译：这个我真没看过，因为我觉得阅读好了，翻译应该没问题，但英语翻译本身平均分就很低，我翻译硬生生做了半小时，也感觉翻的跟屎一样。随缘考试做题顺序：大小作文，阅读，新题型，完形，翻译。最后两项可以颠倒。她俩 1. 如何消除工频干扰 工频干扰：市电电压的频率为50Hz，它会以电磁波的辐射形式，对人们的日常生活造成干扰，我们把这种干扰称之为工频干扰。 抑制的关键是搞清楚噪声传递方式，是空间辐射还是传导。 ①如果50Hz噪声是空间辐射进入的，说明设计存在高阻抗输入点，降低阻抗可能会解决问 题； ②如果是传导，需要切断传导途径。比如从电源耦合进入的，可以对电源进行二次变换等 等。 ③如果信号频段和工频不一致，可以滤波，采用陷波滤波器(注：就是在一定频带内的信号 不能通过，而且其他频率的信号可以通过。带阻滤波器。)，或者软件滤波等等。 ④当然在抑制不了的时候还可以采取适应的方案，就是让设备适应工频噪声，如比例双积分 的ADC可以控制积分时间为50Hz整周期等等。 工频干扰会对电气设备和电子设备造成干扰，导致设备运行异常。应用隔离变压器和滤波器，再加良好屏蔽。总的来说具体问题具体分析，泛泛而谈意义不大。 2. 语音信号与音频信号的区别 音频信号的频率范围就是人耳可以听到的频率范围，超过这个范围的音频信号没有意 义。20Hz-20000Hz.语音的频率范围在30-1000Hz之间。 音频信号是（Audio）带有语音、音乐和音效的有规律的声波的频率、幅度变化信息载 体。 语音信号处理是研究用数字信号处理技术对语言信号进行处理的一门学科，语音信号处 理的理论和研究包括紧密结合的两个方面：一方面，从语言的产生和感知来对其进行研究， 这一研究与语言、语言学、认知科学、心理、生理等学科密不可分；另一方面，是将语音作 为一种信号来进行处理，包括传统的数字信号处理技术以及一些新的应用于语音信号的处理 方法和技术。 音频信号是语音信号经过数码音频系统转化来的 集成电路原理及应用(第3版) 谭博学 苗汇静 主编 课后习题答案 第二章 模拟集成电路的线性应用 2.9 试分析图1所示电路是什么电路，有何特点？图中设 3 4 21R R R R =。 （图1） 解：第一级运放为同相放大器。对A 1：由“虚断”和“虚短”得 i 1=i 2，v -1=v +1=u 1i ， 则u 1i = 1211R R R u o +，即11 21)1(i o u R R u +=， 对A 2：由“虚断”和“虚短”得 i 3=i 4，v -2=v +2=u 2i ， 则 4 2321R u u R u u o i i o -=-，即1342 34)1(o i o u R R u R R u -+= 代入u 1o 得))(1( 123 4 i i o u u R R u -+=， 因两个输入信号均从同相端输入，所以输入阻抗比较高。该电路为高输入阻抗的差动放大器。 2.11 求图3所示电路的增益A f ，并说明该电路完成什么功能。 解：该电路由两个集成运放构成，A1为主放大器接成反相运算放大器，A2为辅助放大器，A2也接成反相放大器，利用A2对A1构成正反馈，是整个电路向信号源索取的电流极少。 主放大器A 1：由“虚断”和“虚短”得 2 1R u R u o i -= ,则A f =121o o i i u u R u u R ===- 辅助放大器A2的电压放大倍数：221222 2o o VF i o u u R A u u R = ==- 该电路为自举电路，目的是提高电路的输入电阻。 由1i i i i U U R I I I = = - 由 12i o U U R R =-和321 2o U U R R =-得32i U U = 所以 1i i i U U I R R = - 因此1 1 i i i U RR R I R R = = - 当1R R =时，i R →∞，1I I = 2.12 求图4所示电路输出电压与输入电压的表达式，并说明该电路完成什么功能。 （一）复试条件: 根据文件规定，福州大学研究生，本次考试选拔对象，应符合以下条件： 1.总分和单科成绩达到分数线以及专业研究方向的要求。 2.达到分数线的考生，必须在规定的时间参加复试。未参加者，视为放弃。 3.凭准考证进行体检，按照考生序位号的先后顺序安排。体检不合者，不予录取。 4.复试采取专业笔试加面试的方式，考生最后成绩采取初试成绩与复试成绩进行加权的记分办法。 5.以综合考试成绩为录取依据，首先按各专业实考人数划定分数资格线，再按成绩从高到低进行排名。 （二）报考事项： 历年真题QQ在线咨询：363、916、816张老师。学校各相关学院成立工作小组，确定工作中的相关政策和办法研究重大事项；负责本学院考试工作的组织宣传事项和实施工作；完成报考成绩的统计及综合排名汇总材料并上报填表。 1.各学院要先完成报考专业的成绩进行排名，根据名单确定考生的具体范围。 2.符合上述条件的参加综合考试，根据报考专业并提交书面申请材料审核。 3.工作领导小组审核汇总名单后，将公示7天，期满后不再提示。 4.各相关专业按照考试科目的顺序依次进行。 5.考试成绩以书面通知形式发到学生本人。 （三）考试流程: 1.参加初试并获得复试资格的考生，应在复试前填写相关表格，按规定时间提供自身研究潜能的材料，攻读大学阶段的研究计划、科研成果等。 2.报考考生的资格审查由领导小组进行审查，对考生料进行审阅符合报考条件的考生统计填表。 3.我校采取笔试、口试或两者相兼的方式进行差额复试，以进一步安排加强进行考察学生的专业基础、综合分析能力、解决实际问题的能力和各种应用能力等。具体比例由学校根据本学科、专业特点及生源状况安排。 （四）复习方略： 1.要点内容考生贯彻各种各样的资料，其实关键要能保证你进行的系统性。前期整个阶段应该以真题为主，以精读的方式对考试的章节相关要点，对教程有一个纲领性的认识。对课后题必须要掌握，很多知识点题都出自课后。完成基础知识、该专业关注的研究方向。较为系统的了解都要以记忆为基础一定要做到对书的大体框架有全面的把握，把整个原理的前后概念贯穿起来。 2.在复习充分的情况下做完后对照答案进行对比，看看自己的差距在哪。接下来才是最重要的，要根据专业课的真题都会出什么题型，总结其考察重点是什么是哪一章节。把握这些之后安排，一定要必须的题目都整理出来行理解背诵。根据科目的先后顺序，因为通常前几年出现的题目会出现，根据政策方向考核对照问题的深度和广度，结合自己的知识结构知识存量，正确的安排答题技巧针对有限的知识来最好地回答。专业课的难度绝不亚于英语，对掌握的侧重点范围解题思 福州大学物信学院 《集成电路版图设计》 实验报告 姓名：席高照 学号：111000833 系别：物理与信息工程 专业：微电子学 年级：2010 指导老师：江浩 一、实验目的 1.掌握版图设计的基本理论。 2.掌握版图设计的常用技巧。 3.掌握定制集成电路的设计方法和流程。 4.熟悉Cadence Virtuoso Layout Edit软件的应用 5.学会用Cadence软件设计版图、版图的验证以及后仿真 6.熟悉Cadence软件和版图设计流程，减少版图设计过程中出现的错误。 二、实验要求 1.根据所提供的反相器电路和CMOS放大器的电路依据版图设计的规则绘制电路的版图，同时注意CMOS查分放大器电路的对称性以及电流密度（通过该电路的电流可能会达到5mA） 2.所设计的版图要通过DRC、LVS检测 三、有关于版图设计的基础知识 首先，设计版图的基础便是电路的基本原理，以及电路的工作特性，硅加工工艺的基础、以及通用版图的设计流程，之后要根据不同的工艺对应不同的设计规则，一般来说通用的版图设计流程为①制定版图规划记住要制定可能会被遗忘的特殊要求清单②设计实现考虑特殊要求及如何布线创建组元并对其进行布局③版图验证执行基于计算机的检查和目视检查，进行校正工作④最终步骤工程核查以及版图核查版图参数提取与后仿真 完成这些之后需要特别注意的是寄生参数噪声以及布局等的影响，具体是电路而定，在下面的实验步骤中会体现到这一点。 四、实验步骤 I.反相器部分： 反相器原理图： 反相器的基本原理：CMOS反相器由PMOS和NMOS构成，当输入高电平时，NMOS导通，输出低电平，当输入低电平时，PMOS导通，输出高电平。 注意事项： （1）画成插齿形状，增大了宽长比，可以提高电路速度 （2）尽可能使版图面积最小。面积越小，速度越高，功耗越小。 （3）尽可能减少寄生电容和寄生电阻。尽可能增加接触孔的数目可以减小接触电阻。（4）尽可能减少串扰，电荷分享。做好信号隔离。 反相器的版图： 原理图电路设计： 整体版图： 考研是我一直都有的想法，从上大学第一天开始就更加坚定了我的这个决定。 我是从大三寒假学习开始备考的。当时也在网上看了很多经验贴，可是也许是学习方法的问题，自己的学习效率一直不高，后来学姐告诉我要给自己制定完善的复习计划，并且按照计划复习。 于是回到学校以后，制定了第一轮复习计划，那个时候已经是5月了。 开始基础复习的时候，是在网上找了一下教程视频，然后跟着教材进行学习，先是对基础知识进行了了解，在5月-7月的时候在基础上加深了理解，对于第二轮的复习，自己还根据课本讲义画了知识构架图，是自己更能一目了然的掌握知识点。8月一直到临近考试的时候，开始认真的刷真题，并且对那些自己不熟悉的知识点反复的加深印象，这也是一个自我提升的过程。 其实很庆幸自己坚持了下来，身边还是有一些朋友没有走到最后，做了自己的逃兵，所以希望每个人都坚持自己的梦想。 本文字数有点长，希望大家耐心看完。 文章结尾有我当时整理的详细资料，可自行下载，大家请看到最后。 福州大学材料与化工初试科目： (101)思想政治理论(204)英语二（302）数学二(830)化工基础 (830)化工基础参考书： 谭天恩，窦梅《化工原理》（上册，第四版）．北京：化学工业出版社，2013； 谭天恩，窦梅《化工原理》（下册，第四版）．北京：化学工业出版社，2013； 跟大家先说一下英语的复习吧。 学英语免不了背单词这个难关，词汇量上不去，影响的不仅是考试成绩，更是整体英语能力的提升；背单词也是学习者最感到头痛的过程，不是背完了转身就忘，就是背的单词不会用，重点单词主要是在做阅读的时候总结的，我把不认识不熟悉的单词全都挑出来写到旁边，记下来反复背直至考前，总之单词这一块贵在坚持，背单词的日程一定要坚持到考研前一天。 因此，学会如何高效、科学地记忆词汇，养成良好的记单词习惯，才能达到事半功倍的学习效果，我用的是《木糖英语单词闪电版》，里面的高频词汇都给列出来了，真的挺方便的，并且刷真题我用的《木糖英语真题手译》这本书，我感觉对我帮助特别大，里面的知识点讲解的通俗易懂，而且给出的例子都很经典，不容易忘记。 前期，在这段时间最重要的是积累，也就是扩充自己的词汇量，基础相对差一些的同学可以背考研单词，而基础相对好一些的同学考研单词相对于你来说就会比较简单，这时就不必浪费时间，可以进行外刊阅读。由于考研英语阅读的文章全部都是从外刊中摘录的，所以进行外刊阅读就可以把其当作“真题”的泛读。 中期，在期末考试和小学期结束之后就要开始做真题了，我从最早的那年开始一路做下来，留了三套考前模拟，大概是有二十多套。我一般会第一天做一套然后后面花1～2天的时间对文章进行精读及分析错误原因。早些年的英语出题有相当难度，考察的有不少都是很复杂的句式及熟词僻义，这与近几年的考察角度是完全不同的，所以我建议时间不多的同学完全可以放弃早些年的真题，然后时间比较充足的同学可以做一做，但是不需要因为错很多，而丧失信心，我记得有一张卷子的阅读我错了快十个，但是今年阅读部分，我分数还不错。关于完型 《集成电路应用》课程实验实验一4053门电路综合实验 学院：物理与信息工程学院 专业: 电子信息工程 年级：2015级 姓名：张桢 学号： 指导老师：许志猛 实验一4053门电路综合实验 一、实验目的： 1.掌握当前广泛使用的74/HC/HCT系列CMOS集成电路、包括门电路、 反相器、施密特触发器与非门等电路在振荡、整形、逻辑等方向的应用。 2.掌握4053的逻辑功能，并学会如何用4053设计门电路。 3.掌握多谐振荡器的设计原理，设计和实现一个多谐振荡器，学会选取和 计算元件参数。 二、元件和仪器： 1.CD4053三2通道数字控制模拟开关 2.万用表 3.示波器 4.电阻、电容 三、实验原理： 1.CD4053三2通道数字控制模拟开关 CD4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。CD4053的管脚图和功能表如下所示 CD4053真值表 根据CD4053的逻辑功能，可以由CD4053由4053电路构成如下图所示 8种逻辑门（反相器与非门或非门、反相器、三态门、RS 触发器、——RS 触发器、异或门等）。 输入状态 接通通道 ]) 2)(()(ln[T DD T DD T DD T V V V V V V V RC T -+--=2.多谐振荡器的设计 非门作为一个开关倒相器件，可用以构成各种脉冲波形的产生电路。电路的 基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT 时，门的输出状态即发生变化。因此，电路输出的脉冲波形参数直接取决于电路中阻容元件的数值。 可以利用反相器设计出如下图所示的多谐振荡器 这样的多谐振荡器输出的信号周期计算公式为： 当R S ≈2R 时，若：VT=0.5VDD ，对于HC 和HCU 型器件，有 T ≈2.2RC 对于HCT 型器件，有 T ≈2.4RC 四、实验内容： 1. 验证CD4053的逻辑功能，用4053设计门电路，并验证其逻辑功能： （1）根据实验原理设计如下的反相器电路图： 福州大学集成电路应用实验二 《集成电路应用》课程实验 实验二锁相环综合实验 学院：物理与信息工程学院 专业：电子信息工程_________ 年级：2015 级______________ 姓名：_______ 张桢___________ 学号：_______________________ 指导老师：许志猛____________ 实验二锁相环综合实验 一、实验目的： 1.掌握锁相环的基本原理。 2.掌握锁相环外部元件的选择方法。 3.应用CD4046锁相环进行基本应用设计。 二、元件和仪器： 1.CD4046 2.函数信号发生器 3.示波器 4.电阻、电容若干 5.面包板 三、实验原理： 1.锁相环的基本原理。 锁相环最基本的结构如图所示。它由三个基本的部件组成：鉴相器(PD、环路滤波器(LPF)和压控振荡器(VCO o 锁相环工作原理图 鉴相器是个相位比较装置。它把输入信号Si(t)和压控振荡器的输出信号So(t)的相位进行比较，产生对应于两个信号相位差的误差电压 Se(t) o 环路滤波器的作用是滤除误差电压Se(t)中的高频成分和噪声，以保证环路所要求的性能，增加系统的稳定性。 压控振荡器受控制电压Sd(t)的控制，使压控振荡器的频率向输入信号的频率靠拢，直至消除频差而锁定。 锁相环是个相位误差控制系统。它比较输入信号和压控振荡器输出信号之间 的相位差，从而产生误差控制电压来调整压控振荡器的频率，以达到与输入信号 同频。在环路开始工作时，如果输入信号频率与压控振荡器频率不同，则由于两信号之间存在固有的频率差，它们之间的相位差势必一直在变化，结果鉴相器输出的误差电压就在一定范围内变化。在这种误差电压的控制下，压控振荡器的频率也在变化。若压控振荡器的频率能够变化到与输入信号频率相等，在满足稳定 性条件下就在这个频率上稳定下来。达到稳定后，输入信号和压控振荡器输出信号之间的频差为零，相差不再随时间变化，误差电压为一固定值，这时环路就进入“锁定”状态。这就是锁相环工作的大致过程。 2.CD4046芯片的工作原理。 CD4046是通用的CMO锁相环集成电路，其特点是电源电压范围宽(为3V— 18V),输入阻抗高(约100M Q)，动态功耗小，在中心频率f0为10kHz下功耗仅为600卩W属微功耗器件。 CD4046锁相的意义是相位同步的自动控制,功能是完成两个电信号相位同步 的自动控制闭环系统叫做锁相环，简称PLL,它广泛应用于广播通信、频率合成、 自动控制及时钟同步等技术领域。锁相环主要由相位比较器( PC、压控振荡器 (VCO、低通滤波器三部分组成，如下所示。 4046组成框图 Yn 福州大学集成电路应用实验一 ————————————————————————————————作者：————————————————————————————————日期： 《集成电路应用》课程实验 实验一 4053 门电路综合实验 学院：物理与信息工程学院 专业 :电子信息工程 年级：2015级 姓名：张桢 学号： 指导老师：许志猛 实验一 4053 门电路综合实验 一、实验目的： 1.掌握当前广泛使用的 74/HC/HCT系列 CMOS集成电路、包括门电路、反 相器、施密特触发器与非门等电路在振荡、整形、逻辑等方向的应用。 2.掌握 4053 的逻辑功能，并学会如何用 4053 设计门电路。 3.掌握多谐振荡器的设计原理，设计和实现一个多谐振荡器，学会选取和 计算元件参数。 二、元件和仪器： 1.CD4053三 2 通道数字控制模拟开关 2.万用表 3.示波器 4.电阻、电容 三、实验原理： 1.CD4053三 2 通道数字控制模拟开关 CD4053是三 2 通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C 和 INH 输入，具有低导通阻抗和低的截止漏电流。幅值为 4.5～20V 的数字信号可控制峰 -峰值至 20V 的数字信号。 CD4053的管脚图和功能表如下所示 4053 引脚 CD4053真值表 输入状态 接通通道 根据 CD4053的逻辑功能，可以由CD4053由 4053 电路构成如下图所示8 种逻辑门（反相器与非门或非门、反相器、三态门、RS触发器、—— RS触发器、异或门等）。 4053 的 8 种逻辑功能 WCVD在集成电路中的应用 wsx 发表于: 2005-9-01 15:21 来源: 半导体技术天地 作者:康健Applied Materials China 钨在集成电子学中通常被用作高传导性的互连金属、金属层间的通孔（Via）和垂直接触的接触孔（Contact）以及铝和硅间的隔离层（图1）。虽然钨可以通过蒸发的方法来淀积，不过溅射和化学气相淀积（CVD）还是首选的技术。CVD薄膜相比溅射薄膜有很多优势：低电阻率、对电迁移的高抵抗力以及填充小通孔时的优异的平整性。CVD钨还可以提供在金属和硅上进行选择性淀积。CVD方法的钨可以由氯化钨、氟化钨和羟基钨制备而成。最常见的CVD工艺主要反应气体有六氟化钨以及氢气或甲硅烷，下面将作详细讨论。 48_1.jpg 48_2.jpg SiH4浸泡时的反应：SiH4 => W + H2 成核时：SiH4 + WF6 => W + SiH4 + HF Si + WF6 => W + SiH4 大批淀积时：WF6 + H2 => W + HF WCVD工艺一般由四个步骤组成：加热并用SiH4浸泡（Soak），成核（Nucleation），大批淀积（Bulk Deposition）和残余气清洗（Purge）。（图2） 因为WCVD受热激发或化学反应的限制，所以晶圆需要先充分加热为后续反应做准备。SiH4浸泡在一些技术文章中也被称作SiH4引发。在这一步中SiH4分解成Si和H2形成一薄层的无定形硅。 在成核这一步中，SiH4和氢气的混合气体与WF6源气体反应形成了一薄层钨，这一薄层钨作为后续钨层的生长点。成核层的均匀度和淀积速率取决于前期加热是否充分或预热时间是否足够长。通过增加反应压强，可以缩短预热时间。成核是整个淀积过程中非常关键的一步，并且对后续膜的均匀度和其他特征有强烈的影响。因为钨与氧化物粘着力不强并且WF6会和硅发生反应，所以在WCVD淀积之前必须先淀积一层粘着层和一层阻挡层，例如，Ti/TiN或TiW。Ti和氧化物有非常好的粘连性，并能够在源/漏区和硅反应形成TiSix，这样大大减小了接触电阻。而且，Ti一般通过物理气相方法（PVD）制取，标准PVD淀积的Ti的阶梯覆盖性能很差，而且会和WF6反应。因此，在接触孔或通孔上有必要在WCVD前淀积第二层TiN阻挡层。 这个粘着层/阻挡层使得钨能够完全地粘连在接触孔或通孔的氧化物上，并有效地防止WF6与硅衬底和氧化物发生反应。如果没有粘着层/阻挡层而钨淀积反应直接在硅上进行，WF6与下层的硅反应导致硅的消耗以及对衬底的侧向侵蚀。另外，形成的Wsix的电阻率相对TiSix也很高。目前，在工业界Ti/TiN是防止钨与硅衬底反应的最好阻挡，所以它是首选的粘着层/阻挡层。 因为WF6和H2反应的压强大，淀积速率高，所以大批淀积这一步生长的钨占整个反应钨量的90％以上。 清洗步骤是为了把未反应的气体和副产品清出反应腔，通常的方法是用大量Ar和N2充入反应腔借助真空泵抽走。 WCVD主要有两个问题：气相反应（GPR）和WF6腐蚀。（图3）GPR是因为在SiH4/WF6混合气体中SiH4比例很高，这使得SH4和WF6在未到达晶圆表面前就发生反应。这可以通过控制SiH4的比例来控制。当高浓度的WF6暴露在Ti/TiN堆叠膜上方时，如果TiN阻挡层不足于阻止WF6的扩散，WF6将会直接和Ti反应形成“火山”，这就是WF6腐蚀。 电路系统和集成电路复试经验帖 先看一下19年的录取情况 电路与系统：上线9人，计划招生数17人，复试比1.4，调剂缺口12人，最后是18人复试，最终一志愿录取了9人，调剂的录取了6人。 集成电路工程：上线41人，拟录取80人，复试比1.4，所以调剂缺口78人，最后是129人来复试，不过有些高分调剂没有来。最终一志愿录取35人，调剂刷了一部分，录取45人。（其中调剂被录取的最低分是302分） 再来看一下19年的整个复试流程 复试流程：3.25下午报道，报道记得带齐材料，备一个档案袋要用到。 晚上口语测试（4分），扫二维码抽签，然后等侯考试，今天口语还有面试全程在侯考室侯考，手机上交，以免泄题。进去抽你的问题，一般是自我介绍和一个专业问题，我抽到的是LED跟LCD的区别，不会没关系，大家英语水平都差不多，到时候多说一些不卡壳就没问题，主要是准备好你自己的口语介绍。 3.26下午笔试（40分，模电20数电20），下午心理测试 3.27下午先开始英语翻译（5选1，8分，今年有半导体芯片，LED 还有太阳能电池，看中哪个就赶紧写，不然你有可能写不完）然后休息10分钟开始笔试实验（4选2，8分，这个不难）再休息10分钟开始听力（8分，听力全是选择题，今年比较难，但不用担心，大家都一样） 3.28上午体检 3.28下午面试，一组5个老师，问题是抽签，前面就是自我介绍啊，毕业设计啊，科研经历啊，一些简单的小问题，然后就是两个专业课问题（分三个方向电子，微电子，通信）这些问题有的是模电数电的专业性问题，有的是有关软件的，比如你会不会spice软件之类的。 以下是我个人给各位学弟学妹的一些复习建议 笔试：不用我说，这个是非常重要了，和面试一样，基本决定着你最后的成功与否，所以我相信你们一定会好好准备的，不及格的直接pass。笔试成绩卷面分是40分（并不是100分制的）集成和电路的笔试卷子是不一样的，集成每年都有变化，但是模电大题基本是我给你的复试资料里面期末题，你们一定要结合着多刷几遍。数电呢只有少部分是期末资料里的，更多的需要你把课本好好看看，毕竟数电不难，但是一定要早做准备。电路系统这两年的笔试题和前一年的差不多，或者说可能会增加一两道新题，所以往年的电路复试真题你要好好看看，但是也别忘了复习课本，万一今年有所变化呢，模电一样都是期末卷子里的大题，无非改一些数据，原理是一样的。 口语：自我介绍加三个老师问你几个专业课问题，是自己抽签的，4分 英语翻译+笔试实验+英语听力：（5选1，8分，今年有半导体芯片，LED还有太阳能电池，看中哪个就赶紧写，不然你有可能写不完）然后休息10分钟开始笔试实验（4选2，8分，这个不难，笔试实验就是我复试资料里那四个笔试实验，不用动手操作，每年都一模一样，把四个答案背一下就好了）再休息10分钟开始听力（8分，听力全是选择题） 面试：如上，复试流程里已经有所介绍，包括复试资料里其他总结的你一定要好好看看福州大学集成电路应用实验一
