《中文版AutoCAD工程制图（2008版）》
答案

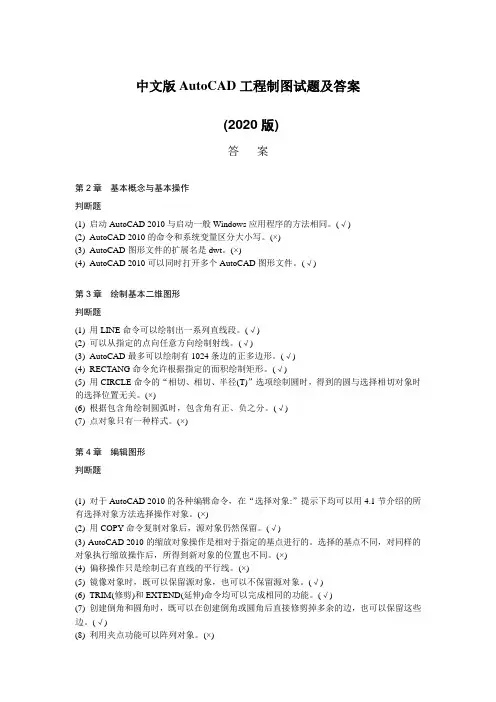

第2章
1. 问答题
(1) 叙述AutoCAD 2008对计算机系统的软、硬件的要求（见2.1.1节）。
(2) 叙述AutoCAD 2008工作界面的组成，并说明各组成部分的功能（见2.2节）。
(3) 叙述绘图时确定二维点的方式（见2.5节）。
2. 选择题
从下面各题中选择正确的答案。
(1) 安装AutoCAD 2008时，一般要求计算机有512MB的内存，有750MB以上的硬盘空间。
a. 正确√
b. 错误
(2) 启动AutoCAD 2008与启动一般Windows应用程序的方法相同。
a. 正确√
b. 错误
(3) AutoCAD 2008的命令和系统变量区分大小写。
a. 正确
b. 错误√
(4) AutoCAD图形文件的扩展名是dwt。
a. 正确
b. 错误√
(5) 可以同时打开多个AutoCAD图形文件。
a. 正确√
b. 错误
第3章
1. 选择题
从下面各题中选择正确的答案。
(1) 用LINE命令可以绘制出一系列直线段。
a. 正确√
b. 错误
(2) 可以从指定的点向任意方向绘制射线。
a. 正确√
b. 错误
(3) 最多可以绘制有1024条边的正多边形。
a. 正确√
b. 错误
(4) RECTANG命令允许根据指定的面积绘制矩形。
a. 正确√
b. 错误
(5) 用CIRCLE命令的“相切、相切、半径(T)”选项绘制圆时，得到的圆与选择相切对象时的选择位置无关。
a. 正确
b. 错误√
(6) 根据包含角绘制圆弧时，包含角有正、负之分。
a. 正确√
b. 错误
(7) 点对象只有一种样式。
a. 正确
b. 错误√
1. 选择题
从下面各题中选择正确的答案。
(1) 对于AutoCAD 2008的各编辑命令，在“选择对象: ”提示下均可以用4.1节介绍的所有选择对象方法选择操作对象。
a. 正确
b. 错误√
(2) 可以用OOPS命令恢复图形中所有用ERASE命令删除的对象。
a. 正确
b. 错误√
(3) 用COPY命令复制对象后，原对象仍然保留。
a. 正确√
b. 错误
(4) AutoCAD 2008的缩放对象操作是相对于指定的基点进行的。选择的基点不同，对同样的对象执行缩放操作后，所得到对象的位置会有所不同。
a. 正确√
b. 错误
(5) 偏移操作只是绘制已有直线的平行线。
a. 正确
b. 错误√
(6) 镜像对象时，既可以保留源对象，也可以不保留源对象。
a. 正确√
b. 错误
(7) TRIM(修剪)和EXTEND(延伸)命令实际上均可以完成相同的功能。
a. 正确√
b. 错误
(8) 创建倒角和圆角时，既可以在创建倒角或圆角后直接修剪掉多余的边，也可以保留这些边。
a. 正确√
b. 错误
(9) 利用夹点功能可以阵列对象。
a. 正确
b. 错误√
第5章
1. 选择题
从下面各题中选择正确的答案。
(1) AutoCAD 2008提供了丰富的线型，可以满足工程制图的需求。
a. 正确√
b. 错误
(2) 使用AutoCAD绘图时，可以不设置绘图线宽。
a. 正确√
b. 错误
(3) AutoCAD的颜色只是为了装饰图形。
a. 正确
b. 错误√
(4) 一旦通过“特性”工具栏设置了具体的颜色、线型或线宽之后，用AutoCAD绘图时的颜色、线型或线宽就与图层无关，即与图层的颜色、线型及线宽没有关系。
a. 正确√
b. 错误
(5) 一般应将绘图颜色、线型及线宽均设成随层方式。
a. 正确√
b. 错误
(6) 可以通过打印设置使所绘图形输出到图纸后具有线宽。
a. 正确√
b. 错误
2. 选择题
从下面各题中选择正确的答案。
(1) 对图形执行ZOOM命令后，图形的实际尺寸要发生对应的放大或缩小。
a. 正确
b. 错误√
(2) 可以沿水平和垂直方向设置不同的栅格捕捉间距。
a. 正确√
b. 错误
(3) 用户可以在任何提示下使用对象捕捉功能。
a. 正确
b. 错误√
(4) 可以在绘图过程中随时设置栅格捕捉、栅格显示、自动对象捕捉、极轴追踪和对象捕捉追踪方面的相关参数，并可以随时启用或关闭某一功能。
a. 正确√
b. 错误
(5) 采用对象捕捉追踪时，可以设置临时追踪点。
a. 正确√
b. 错误
第7章
1. 选择题
从下面各题中选择正确的答案。
(1) 执行PLINE命令后，所绘出的图形属于一个对象。
a. 正确√
b. 错误
(2) 可以用PEDIT命令将圆转换成多段线。
a. 正确
b. 错误√
(3) 可以用EXPLODE命令将用POLYGON命令绘制的等边多边形分解成由多条直线构成的等边多边形。
a. 正确√
b. 错误
(4) 样条曲线一定通过其拟合点。
a. 正确
b. 错误√
(5) 可以用EXPLODE命令将用MLINE命令绘制的多线分解成构成多线的多条单独直线。
a. 正确
b. 错误√
第8章
1. 选择题
从下面各题中选择正确的答案。
(1) 只有构成填充区域的边界完全封闭，才能用BHATCH命令对其填充图案。
a. 正确
b. 错误√
(2) 可以用与已有填充图案完全相同的图案及设置填充同一图形中的其他区域。
a. 正确√
b. 错误
(3) 用夹点功能编辑填充边界后，其填充的图案总会自动进行对应更改。
a. 正确
b. 错误√
(4) AutoCAD只能对由连续线(即实线)边界构成的区域填充图案。
a. 正确
b. 错误√
(5) 可以在同一幅图形中用不同的填充图案和不同的填充设置填充不同的区域。
a. 正确√
b. 错误
第9章
1. 选择题
从下面各题中选择正确的答案。
(1) AutoCAD本身提供的字体文件一般是以SHX为扩展名的文件。
a. 正确√
b. 错误
(2) 在AutoCAD中，可以用TrueType字体标注文字。
a. 正确√
b. 错误
(3) 执行一次DTEXT命令只能标注一行文字。
a. 正确
b. 错误√
(4) 用MTEXT命令标注文字时，可以调整文字行的宽度。
a. 正确√
b. 错误
(5) 用MTEXT命令标注文字时，可以标注出许多特殊符号。
a. 正确√
b. 错误
(6) 用MTEXT命令标注文字时，所标注的文字可以不受当前文字样式的限制。
a. 正确√
b. 错误
(7) 可以利用MTEXT命令将已有文本文件中的文字插入到当前图形。
a. 正确√
b. 错误
第10章
1. 选择题
从下面各题中选择正确的答案。
(1) 在同一图形中，可以根据需要定义不同的尺寸标注样式。
a. 正确√
b. 错误
(2) 利用对齐标注功能，可以标注直线的长度尺寸。
a. 正确√
b. 错误
(3) 连续标注、基线标注适用于线性尺寸、对齐尺寸以及角度尺寸的标注。
a. 正确√
b. 错误
(4) AutoCAD 2008的绘圆心标记功能只是用于为圆或圆弧绘圆心标记或中心线，并不能标注尺寸。
a. 正确√
b. 错误
(5) 用DIMDIAMETER命令标注直径尺寸时，如果用AutoCAD的测量值作为尺寸值，
φ
则会自动在直径值前加上直径符号。
a. 正确√
b. 错误
(6) 如果标注的尺寸没有公差，用户可以利用AutoCAD提供的DDEDIT等命令修改尺寸，为其添加公差。
a. 正确√
b. 错误
(7) 标注尺寸后，可以更改尺寸文字的位置。
a. 正确√
b. 错误
(8) 用AutoCAD可以标注各种形位公差，但不能直接绘制出作为基准的符号。
a. 正确√
b. 错误
第11章
1. 选择题
从下面各题中选择正确的答案。
(1) 插入用BLOCK命令创建的块后，该块属于一个对象，但总可以用EXPLODE命令将其分解。
a. 正确
b. 错误√
(2) 用EXPLODE命令分解块后，可以再用BLOCK(或WBLOCK)命令将分解后的图形创建成块。
a. 正确√
b. 错误
(3) AutoCAD中，用BHATCH命令填充的图案以及标注的各尺寸均为块，可以用EXPLODE命令分解它们。
a. 正确√
b. 错误
(4) 用户可以控制属性的可见性，使其与定义属性时设置的可见性无关。
a. 正确√
b. 错误
(5) 用BLOCK命令创建有属性的块时，选择组成块的对象时必须选择各个属性标记。
a. 正确√
b. 错误
第12章
1. 选择题
从下面各题中选择正确的答案。
(1) 利用“特性”窗口可以修改图形，如修改圆的圆心位置和半径、修改直线的端点等。
a. 正确√
b. 错误
(2) AutoCAD设计中心与Windows资源管理器类似，可用于浏览本地计算机、局域网或国际互联网上的相关信息。
a. 正确√
b. 错误
(3) 可以通过与工具选项板对应的快捷菜单删除工具选项板上的工具。
a. 正确√
b. 错误
(4) 只能将AutoCAD样板文件保存在AutoCAD安装目录下的Template文件夹。
(5) 利用AutoCAD 2008，可以计算平面图形的总面积。
a. 正确√
b. 错误
(6) 在一幅图形中可以有不同的页面设置，以满足不同打印要求。
a. 正确√
b. 错误
(7) 对于通过颜色确定线宽的AutoCAD图形，应通过打印样式表设置打印线宽。
a. 正确√
b. 错误
第13章
1. 选择题
从下面各题中选择正确的答案。
(1) 用户可以在三维空间的任意位置建立沿任意方向的UCS。
a. 正确√
b. 错误
(2) AutoCAD中只有一个WCS。
a. 正确√
b. 错误
(3) 用于确定视点位置的坐标表示将在该坐标点观看图形。
a. 正确
b. 错误√
第14章
1. 选择题
从下面各题中选择正确的答案。
(1) 可以用夹点功能编辑表面模型的网格。
a. 正确√
b. 错误
(2) 虽然执行一次3DFACE命令能够创建任意数量的三维面，但各三维面均是有三条边或四条边的独立对象。
a. 正确√
b. 错误
(3) 用REVSURF命令创建的旋转曲面总是从边界对象所在的位置开始创建曲面。
a. 正确√
b. 错误
(4) 可以创建横截面是椭圆的椭圆柱体。
a. 正确√
b. 错误
(5) 通过拉伸得到的实体不能是锥形。
a. 正确
b. 错误√
(6) 用EXTRUDE命令的“指定拉伸的高度”选项创建拉伸实体时，其拉伸方向总是沿当前UCS的Z坐标轴方向。
a. 正确
b. 错误√
第15章
1. 选择题
从下面各题中选择正确的答案。
(1) 可以绕空间任意轴旋转指定的对象。
(2) 执行FILLET命令或CHAMFER命令并选择三维实体的边后，AutoCAD能够识别出该对象的类型，并给出用于为实体创建圆角或倒角的对应提示。
a. 正确√
b. 错误
(3) 如果用一个实体与另一个没有与其相交的实体执行差集操作，执行结果是删除另一个实体。
a. 正确√
b. 错误
(4) 只有彼此重叠的实体才能进行并集操作。
a. 正确
b. 错误√
(5) 如果对几个彼此没有重叠的对象进行交集操作，执行结果是删除这些实体。
a. 正确
b. 错误√
