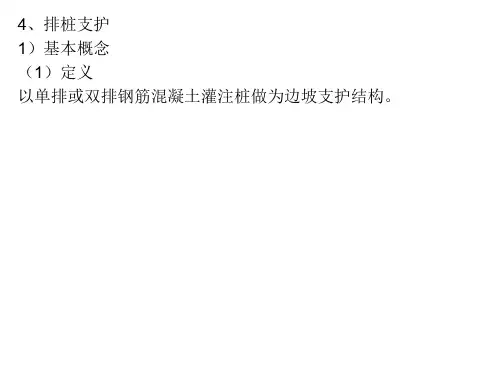

深基坑开挖支护方案四：排桩支护—混凝土灌注桩支护 一、排桩支护—混凝土灌注桩支护的概念 排桩支护（图1）是指以某种桩型按队列式布置组成的基坑支护结构，其中包括混凝土灌注桩支护和钢制桩支护两大类型。混凝土灌注桩支护（图2），指在施工现场利用成孔机械（或人工）成孔后，根据工程需要选择是否下钢筋笼，然后灌注混凝土所形成的排桩式支护结构。根据成孔方式的不同，混凝土灌注桩支护主要分为机械钻孔灌注桩支护和人工挖孔灌注桩支护两大类。 图1 排桩支护图2 混凝土灌注桩支护 二、混凝土灌注桩支护的特点 1、优点 （1）施工设备简单； （2）所需作业场地不大，噪声低，振动小； （3）无挤土现象，对周围环境影响小； （4）成本较低； （5）桩身强度高，刚度大，变形小，支护稳定性好。 2、缺点 （1）桩间间距较大，易造成水土流失，特别是在高水位松软土质地区，需根据工程条件配合注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题； （2）在砂砾层和卵石中施工困难； （3）桩与桩之间主要通过桩顶冠梁和围檩连成整体,因而相对整体性较差,当在重要地区,特殊工程及开挖深度很大的基坑中应用时需要专项设计。 三、混凝土灌注桩支护的适用范围 混凝土灌注桩支护适用于大部分的地质条件，但在砂砾层和卵石中施工较为困难。多用于坑深7~15m 的基坑工程,在我国北方土质较好地区已有8~9m 的悬臂桩围护墙，在软土地区悬臂式灌注桩结构不能超过5m。
四、资源需求计划 1、水电需要量计划 2、劳动力需要量计划 3、施工机械需要量计划 4、材料需求量计划 五、施工准备 （1）技术准备：熟悉、审查施工图纸。 （2）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。 （3）劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。 （4）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。 （5）施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。 六、基坑支护工程 一、基础施工措施 （一）施工放线 根据桩位平面布置图及总包提供的测量基准点，首先由专职测量人员进行放线工作，放线结束后会同建设单位、监理及设计人员共同验线，确认无误并签字认可后方可进行下一步的施工工作。 （二）挖设循环系统 现场布置泥浆沟。按照钻机钻进成孔要求，钻机施工前需挖设泥浆池及泥浆循环沟以备钻进时泥浆护壁使用。 （三）埋设护筒 护筒埋深在回填土里，四周及底部用粘土回填，并捣实，严禁护筒底漏水，要求护筒中心与桩位必须对中、水平、稳固，保证天架中心、钻孔中心与桩位中心“三点一线”。 （四）铺设导轨 根据孔位的布置铺设钻机导轨，方便钻机的移位与施工。导轨要根据设计要求严格控制误差，以防后续施工出现钻机与孔位不对称而影响施工质量和进度。 （五）降排水措施 由于混凝土灌注桩支护的桩间一般会有一定的距离，因此施工前应根据地质条件和施工现场的水文情况进行相应的降排水措施。 （六）材料检验 在成桩施工进行前对钢筋、水泥砂浆进行检验，对于不符合的材料需及时调整或更换。
深 基 坑 支 护 专 项 施 工 方 案 编制： 审核： 审批： 编制日期：二〇 XX年三月一日
目录 第一章工程概况 (1) 一、项目概况 (1) 二、编制依据 (1) 第二章基坑支护设计概况 (3) 一、基坑支护设计方案 (3) 二、基坑地下水治理 (3) 第三章施工部署 (4) 一、项目班组组织和管理 (4) 二、施工管理目标 (4) 三、施工准备工作 (6) 四、临时道路 (6) 五、施工平面布置 (6) 六、施工机械配备和劳动力组织 (7) 七、施工临时用水管线敷设 (8) 八、临时施工用电方案 (8) 九、基坑总体施工顺序 (11) 十、本基坑工程特点、重点和难点 (11) 第四章施工方案和技术措施 (12) 一、施工总概述和总施工安排流程 (12) 二、土钉喷锚及预应力锚杆施工 (12) 三、基坑降水方案 (14) 四、施工监测方案 (15) 第五章施工进度计划及措施 (19) 一、工期分析 (19) 二、施工进度措施 (19) 第六章应急措施 (20) 一、应急处置的原则 (20) 二、施工水电突发事件、紧急情况及风险分析和预防措施 (20) 三、应急预案工作流程图 (21) 四、突发事件应急准备 (24) 五、应急材料准备 (26) 第七章工程质量保证措施 (29) 一、组织措施 (29) 二、土钉及预应力锚杆的质量控制 (29) 第八章安全生产保证措施 (30) 一、安全生产保证措施 (30) 二、安全生产制度 (30) 三、安全措施 (31) 第九章文明施工保证措施 (34) 一、文明施工措施管理目标 (34) 二、场容场貌、文明建设保障措施 (34)

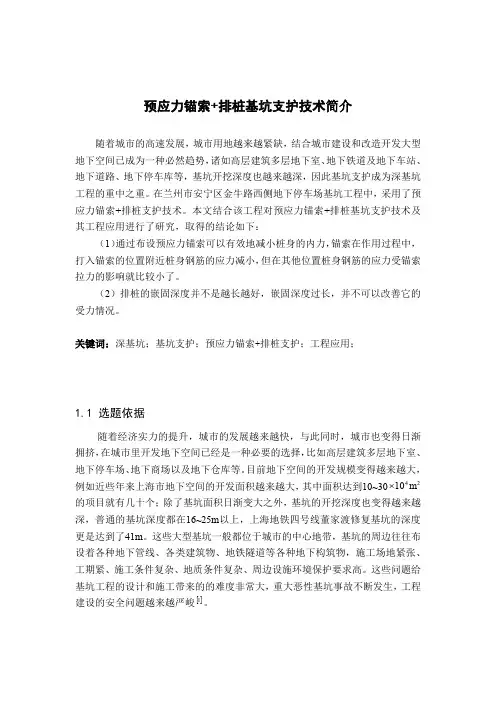

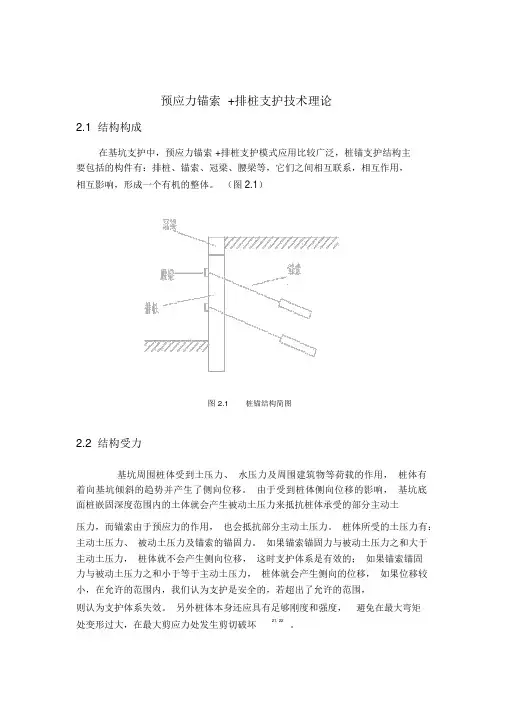

预应力锚索+排桩基坑支护技术简介 随着城市的高速发展，城市用地越来越紧缺，结合城市建设和改造开发大型地下空间已成为一种必然趋势，诸如高层建筑多层地下室、地下铁道及地下车站、地下道路、地下停车库等，基坑开挖深度也越来越深，因此基坑支护成为深基坑工程的重中之重。在兰州市安宁区金牛路西侧地下停车场基坑工程中，采用了预应力锚索+排桩支护技术。本文结合该工程对预应力锚索+排桩基坑支护技术及其工程应用进行了研究，取得的结论如下： （1）通过布设预应力锚索可以有效地减小桩身的内力，锚索在作用过程中，打入锚索的位置附近桩身钢筋的应力减小，但在其他位置桩身钢筋的应力受锚索拉力的影响就比较小了。 （2）排桩的嵌固深度并不是越长越好，嵌固深度过长，并不可以改善它的受力情况。 关键词：深基坑；基坑支护；预应力锚索+排桩支护；工程应用； 1.1 选题依据 随着经济实力的提升，城市的发展越来越快，与此同时，城市也变得日渐拥挤，在城市里开发地下空间已经是一种必要的选择，比如高层建筑多层地下室、地下停车场、地下商场以及地下仓库等。目前地下空间的开发规模变得越来越大，例如近些年来上海市地下空间的开发面积越来越大，其中面积达到10~302410m ?的项目就有几十个；除了基坑面积日渐变大之外，基坑的开挖深度也变得越来越深，普通的基坑深度都在16~25m 以上，上海地铁四号线董家渡修复基坑的深度更是达到了41m 。这些大型基坑一般都位于城市的中心地带，基坑的周边往往布设着各种地下管线、各类建筑物、地铁隧道等各种地下构筑物，施工场地紧张、工期紧、施工条件复杂、地质条件复杂、周边设施环境保护要求高。这些问题给基坑工程的设计和施工带来的的难度非常大，重大恶性基坑事故不断发生，工程建设的安全问题越来越严峻[]1。
技术交底(基坑支护-锚索)

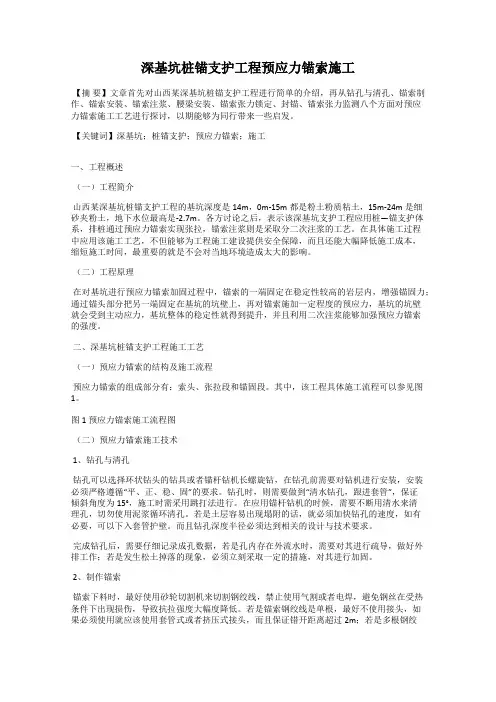

根数为4φs15.2。 （2）可回收锚索由浙江中桥预应力设备有限公司制作，锚索成孔采用螺旋钻成孔，成孔直径150mm，孔深20.0m，钻孔倾角15°。成孔后用风管从孔底吹出松散土粒，再安置4φs15.2钢绞线束、用注浆管从孔底注水泥浆、二次补浆。待水泥浆强度达到设计强度75%时在进行张拉、锁定。 （3）锚索所注水泥浆水灰比0.5，浆液应搅拌均匀，随搅随用，浆液应在初凝前用完。 （4）通过现场张拉试验，确定张拉锁定工艺。锚索的张拉及锁定分级进行，严格按照操作规程执行，张拉荷载为设计荷载的1.1倍。 （5）锚固段强度达到设计强度75%后方可进行锚索张拉。 （6）锚索施工完成后，应按照《建筑基坑支护技术规程》（JGJ120--2012）附录E进行锚索的基本试验； （7）如锚索的极限承载力小于锁定力的1.5倍，则不得进行锚索锁定，并通知设计人员。 4、腰梁施工 本工程腰梁采用两根25a工字钢作为腰梁。 5、锚筋张拉、锁定 锚筋张拉锁定在锚筋施工结束养护后进行，锚具和夹具应符合《预应力筋用锚具.夹具和连接器应用技术规程》（JGJ85-2010），旋喷加劲桩桩每根钢绞线的锁定拉力严格按照设计图纸施加。 预应力锚索的张拉作业其基本施工程序如下： 机具率定→分级理论值计算→外锚头混凝土强度检查→张拉机具安装→预紧→分级张拉→锁定→签证。待锚固体强度达到设计强度的80%时，即可进行预应力张拉。张拉采用隔二拉一；锚杆正式张拉前，要取设计拉力的10%～20%，并对锚杆预张拉l～2次。锚杆张拉要求定时分级加荷载进行，张拉时由专人操纵机械、记录和观测数据，并随时画出锚杆荷载——变位曲线图，作为判断锚扦质量的依据。当拉杆预应力没有明显衰减时，即可锁定拉杆。 表5.1-1流程图说明 序号工艺施工要点施工实例 1 开挖至工 作面 土方开挖至工作面，喷射砼，钻机就 位。
地下排桩+预应力锚索基坑支护施工图（新规范） 采用新规范设计，经典的案例，图面整洁，有双排桩、坡道、旋喷桩帷幕、土钉等设计详图及降水、监测等，非常值得参考。 资料目录 ?设计说明（4张） ?基坑周围环境图 ?护坡灌注桩平面布置图 ?冠梁平面布置图 ?预应力锚索平面布置示意图 ?高压旋喷桩及搅拌桩平面布置图 ?基坑降水管井平面布置图 ?基坑变形监测点平面布置示意图 ?坡道支护立面图 ?1-1剖面及护坡桩配筋图 ?1′-1′剖面及护坡桩配筋图 ?2-2剖面及护坡桩配筋图 ?3-3剖面及护坡桩配筋图 ?4-4剖面及护坡桩配筋图
?5-5立面、剖面图 ?构造详图(3张) 内容简介 基坑开挖深度：15.45米 侧壁安全等级：一级 地下水位：8.5米 相关规范：《建筑基坑支护技术规程》JGJ120－2012 《建筑地基基础设计规范》GB50007－2011 基坑支护：上部土钉墙，下部排桩+850型搅拌桩帷幕+锚索 【土钉墙】孔径110mm，倾角15度，深度应大于设计长度100mm。钢筋网采用?6.5圆钢，间距250mmX250mm，搭接长度不小于 300mm。土钉钢筋采用?20、…22钢筋制做，注浆采用PO42.5水泥。加强筋采用?14钢筋 【护坡灌注桩和冠梁】均采用C30混凝土，桩径?800mm/?1000mm@1500mm 【预应力锚索和腰梁】锚索直径150mm,间距同灌注桩，采用15.24mm，1860级有粘结钢铰线。浆液为PO42.5级纯水泥浆，水灰比为0.45-0.50，每米水泥用量75Kg；一次注浆压力1MPa进行注浆，二次注浆为劈裂注浆，开口压力应在3.0MPa。腰梁采用2根25b槽钢；楔形垫板为250X250钢板，厚15mm；锚具、夹具OVM15

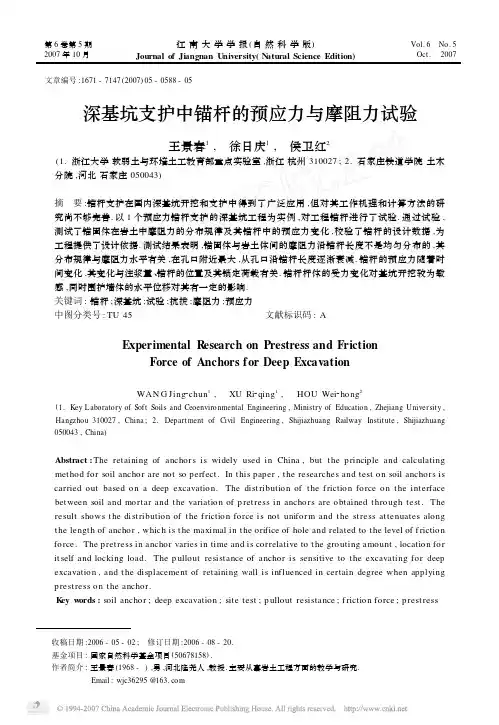

预应力锚索施工方法试验 预应力锚索施工方法与试验 一、预应力锚杆施工： 预应力锚杆与土方开挖相互配合好，挖土标高至锚索以下500mm时，进行锚索施工，锚索锚固体强度达设计要求15MPa即锚索注浆养护5~7天时方可张拉锚固，再进行下部土方开挖。 1、定位成孔： 基坑开挖至要求标高后，进行锚索定位，按设计位置及标高严格放点，并做好标记，孔位偏差小于50mm，钻孔倾角偏差允许±2.0，钻机就位后，按设计要求的倾角对中进行成孔，成孔直径Ф140。 由于本工程地质条件差，采用锚索钻机进行套管跟进、高压水和冲击钻具切削冲洗土体钻孔，以防止成孔时出现塌孔、缩径现象，影响成孔质量。套管外径Ф133，钻孔时，尽可能使各孔口横向成一线，要求偏差±5㎝。成孔完成后，在孔内注入清水将孔内泥浆置换出孔口，完成清孔作业。 为保证文明施工及不影响土方开挖，沿基坑底边挖设排水沟槽，将泥浆引至集水坑集中抽走。 2、一次注浆： 水泥采用普P.O32.5R，水灰比0.5，清孔完后用BW-150高压泵进行一次注浆，将一次注浆管插至孔底，以慢速连续速度注浆，直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。待杆体置放后，随即将一次注浆管拔出。 3、杆体制作及置放： 杆体制作时应比设计长出1.0~1.5m，以满足锁定需要，定位骨架间距1.5~2.0m，钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心，在锚索自由段，钢绞线上满涂黄油，以塑料套管包裹，以保证钢绞线与水泥浆体脱开。在制作好的杆体及二次注浆管缓慢施入锚索孔内。 4、二次高压注浆： 一次注浆完成2.0~3.0h后，用止浆袋将孔口封堵密实，进行二次高压注浆，注浆压力保持2.5Mpa，一次和二次注浆水泥用量总和不得低于50㎏/m。 5、锚索验收及张拉锁定 本工程锚索验收根据规范验收数量不小于锚索总数的5%。预埋件、腰梁安装完毕和锚固体强度达14Mpa时，对锚杆进行张拉、锁定。检验属于对锚索施工后实际抗拔能力的检验，而非破坏性试验，故检验方法按照《xx地区建筑深基坑支护技术规范》（SJG05-96）以及《土层锚杆设计与施工规范》（CECS22：90）检验方法，本工程按临时性工程要求进行检验。最大检验加荷为锚索设计轴向拉力的1.2倍，其初始荷载取锚索设计轴向接力的0.1倍，然后按0.25倍，0.50倍，0.75倍,1.00倍,1.20倍分级加载,各级观测时间除最大级别1.2倍15分钟外,其余各级均为5分钟。每次测得三次锚头位移量。检验设备采用YCW-100穿心千斤顶电动油泵加载，通过油泵上油表控制加荷吨位，通过量测千斤顶活塞出露量与整体下沉量来求得锚杆拔出量。锚索验收合格后可对每根锚索逐根予以锁定，锁定荷载20KN，锚索张位采用1000KN级穿心千斤顶，张拉设备在锚索验收前须经计量部门进行标定，以标定参数作为现场张拉的依据。 二、锚索试验 在锚索养护7天后进行拉拔力检验。由于养护期未达到14天，养护7天的强度仅达到设计值的70%，故检验时按70%的设计承载力乘以1.2倍进行检验，检验方法参考《xx地

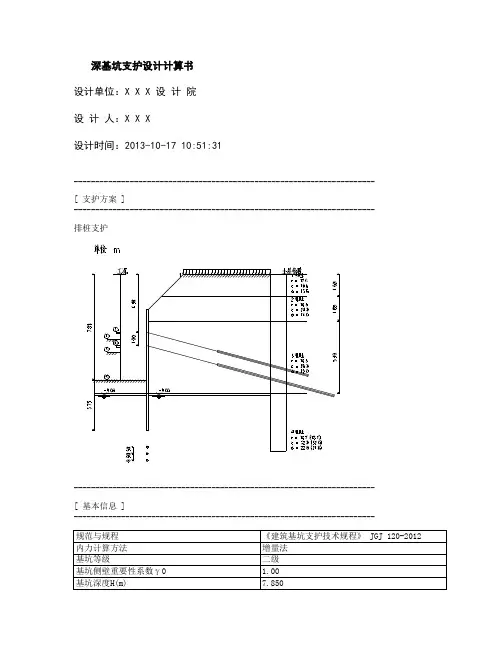

Qimstar同济启明星 基坑支护结构专用软件FRWS7.2 休斯顿基坑工程计算书 1 工程概况 该基坑设计总深7.6m，按一级基坑、选用《国家行业标准—建筑基坑支护技术规程(JGJ120-2012)》进行设计计算，计算断面编号：1。 1.1 土层参数 续表 地下水位埋深：3.00m。 1.2 基坑周边荷载 地面超载：20.0kPa 2 开挖与支护设计 基坑支护方案如图：
休斯顿基坑工程基坑支护方案图2.1 挡墙设计 ·挡墙类型：SMW工法； ·嵌入深度：11.900m； ·露出长度：0.500m； ·搅拌桩直径：850mm； ·搅拌桩排数：1排； ·搭接长度：250mm； ·型钢型号：700*300*13*24； ·型钢布置方式：插一跳一； 水泥土物理指标： ·重度：19.00kN/m3； ·弹性模量：300000.00kPa； ·无侧限抗压强度标准值：800.00kPa；
2.2 放坡设计 2.2.1 第1级放坡设计 坡面尺寸：坡高2.00m；坡宽2.00m；台宽1.50m。 放坡影响方式为：一。 2.3 支撑(锚)结构设计 本方案设置1道支撑(锚)，各层数据如下： 第1道支撑(锚)为锚杆，距墙顶深度0.800m，工作面超过深度0.300m，预加轴力0.00kN/m。 该道锚杆具体数据如下： ·长度：18.000m； ·自由段长度：5.000m； ·水平间距：2.400m； ·水平倾角：15.000°； ·孔径：250mm； ·筋体类型：ΦS15.2-1320； ·筋体数量：2根； 计算点位置系数：0.000。 2.4 换(拆)撑设计 2.5 工况顺序 该基坑的施工工况顺序如下图所示：
基坑锚杆支护方案 预应力锚杆施工 土层锚杆(亦称土锚)是一种新型的拉锚形式。它的一端与支护结构连接，另一端锚固在土体中，将支护结构等荷载，通过拉杆传递到周围稳定的土层中。 1、工程概况 M1、M2锚杆自由段长5000, 锚固段长18000, 设计抗拔力为450KN, 锁定荷载为250KN.，水平间距1500，竖向间距3000，竖向2排。M1、M2 预应力锚索L=23000 钢绞线4股7φ5 @1500。 2、施工方法及施工工艺 1）施工方法：施工配备QDG2－1型锚杆钻机3台进行机械施工。 2）、施工工艺 土层锚杆施工的工艺流程如下： 钻孔[安放拉杆[灌浆[养护[安装锚头[张拉锚固[ (下层土方开挖)。 (1)钻孔 土层锚杆的钻孔工艺，直接影响土层锚杆的承载能力、施工效率和整个支护工程的成本。因此，根据不同土质正确选择钻孔方法，对保证土层锚杆的质量和降低工程成本至关重要。按钻孔方法的不同，一可分为干作业法和湿作业法(压水钻进法)。 A．干作业法 当土层锚杆处于地下水位以上时，可选用干作业法成孔。该法适用于粘土、粉质粘土和密实性、稳定性较好的砂土等土层，一般多用螺旋式钻机等施工。 干作业法有两种施工方法： (a)通过螺旋钻杆直接钻进取土，形成锚杆孔； (b)采用空心螺旋锚杆一次成孔.。 采用干作业法钻孔时，应注意钻进速度，防止卡钻，并应将孔内土充分取出后再拔出钻杆，以减小拔钻阻力，并可减少孔内虚土。 B．湿作业法 湿作业法即压水钻进成孔法，它将在成孔时将压力水从钻杆中心注入孔底，压力水携带钻削下的土渣从钻杆与孔壁间的孔隙处排出，使钻进、出渣、清孔等工序一次完成。由于孔内有压力水存在，故可防止塌孔，减少沉渣及虚土。其缺点是排出泥浆较多，需搞好排水系统，否则施工现场污染会很严重。 湿作业法采用回转达式钻机施工。水压力控制在0．15～0．30MPa，注水应保持连续钻进速度300～400ram／min为宜，每节钻杆钻进后在进行接钻前及钻至规定深度后，均应彻底清孔，至出水清彻为止。在松软土层中钻孔，可采用套管钻进，以防坍孔。 清孔是否彻底对土层锚杆的承载力影响很大。为改善土层锚杆的承载力，还可采用水泥浆清孔，有资料报导，它可提高锚固力150％，但成本较高。 (2)扩孔 一般认为，对锚杆孔进行扩孔形成扩大头土层锚杆的承载能力会有所提高。 扩孔的方法有四种：机械扩孑L、爆炸扩孔、水力扩孔及压浆扩孔。 本工程考虑采用压浆扩孔。 （3）安放拉杆 A、拉杆的制作 本工程拉杆设计采用φ48钢管、φ22钢筋和7φ5钢绞线拉杆。钢管土钉按设计要求进行加工。 B、拉杆的安放
目录 第一部分工程设计方案说明 (1) 1.1工程概况 (1) 1.2工程地质、水文地质情况 (1) 1.2.1地形、地貌及周边情况 (1) 1.2.2工程地质特征 (1) 1.2.3水文地质特征 (2) 1.3设计依据 (2) 1.4基坑围护结构类型及结构设计 (2) 1.4.1基坑围护结构设计原则 (2) 1.4.2基坑围护结构设计 (2) 1.5施工主要施工步骤 (3) 1.6施工注意事项 (4) 1.7基坑监测 (4) 第二部分施工组织设计 (5) 2.1工程特点及施工难点 (5) 2.2工程施工总目标 (5) 2.3施工总体布置 (6) 2.3.1项目管理机构 (6) 2.3.2施工现场平面布置 (6) 2.3.3主要施工机械设备计划 (6) 2.3.4劳务计划 (7) 2.4施工准备 (8) 2.4.1 施工技术准备 (8) 2.4.2 施工人员准备 (8) 2.4.3 施工机械准备 (8) 2.4.4工程原材料准备 (9) 2.4.5施工用水、用电及交通准备 (9) 2.5目标工期 (9) 第三部分基坑支护施工工艺 (9) 3.1土钉墙边坡支护施工工艺 (9) 3.2护坡桩施工工艺（长螺旋钻孔压灌桩施工工艺） (11) 3.3锚索施工工艺 (13) 第四部分安全生产紧急预案 (15) 4.1、预案启动前提 (15)
4.2、预控方案工作流程 (15) 4.3、预控方案 (16) 4.4、紧急预案 (16) 第五部分工程质量保证体系及措施 (18) 5.1、工程质量保证措施 (18) 5.2、施工质量持续改进措施 (20) 5.3施工质量验收标准 (20) 5.4、工程进度控制 (21) 5.5、环境保护措施 (22) 5.6、文明施工措施 (23) 5.7、技术资料管理 (23) 第六部分工程安全管理措施 (24) 6.1人身安全 (25) 6.2用电安全 (25) 6.3机械设备安全 (26) 6.4交通安全 (26) 6.5防火安全 (26) 第七部分冬季施工措施 (27) 7.1、基本措施 (27) 7.2、混凝土工程 (27) 7.3、钢筋工程 (28) 第八部分、降低成本措施 (28) 8.1建立项目成本核算体系 (28) 8.2管理节约措施 (28) 8.3施工技术解决措施 (29)
广西宏基工程监理有限公司 盛和嘉园工程 监理实施细则 （深基坑支护与开挖工程） 编制人：肖广杨 审核人： 编制单位：广西宏基工程监理有限公司 盛和嘉园工程项目监理部 编制日期：2014年6月
目录 一、工程特点与概况....................................... 错误!未定义书签。 二、编制依据 (4) 三、监理工作控制要点与目标值............................. 错误!未定义书签。 四、主要的监理要点 (8) 4.1、旋挖钻孔灌注桩监理控制要点 (8) 4.2、钢筋砼冠梁、腰梁、连梁监理控制要点............... 错误!未定义书签。 4.3、锚杆施工质量监理控制要点......................... 错误!未定义书签。 4.4、井点、管井降水监理控制要点 (13) 4.5、土方开挖监理控制要点 (13) 五、进度控制监理措施......................................错误!未定义书签。 六、安全监理工作措施.................................... 错误!未定义书签。 七、深基坑工程安全监测和支护效果检查..................... 错误!未定义书签。 八、事故应急准备和响应处理监理 (20)
一、工程特点与概况 本工程为河池市城区江北粮食局片区改造一期工程，位于河池市城区北部，原江北粮食局仓库用地，北侧为解放东路（机电一条街），西侧为居民楼房，南侧为紧靠龙江的江北西路，东侧和东南侧为江北粮食局既有楼房，用地面积约为6670.01m2，总建筑面积为58776.20m2。该地块呈“凸”字型分布，包括1#和2#楼，1#楼高2～32层（32层高99.60m），2#楼高27层（高84.60m），地块范围内设计3层地下室（高11.70m，基底标高为183.90m），1#和2#楼结构类型均为框剪，基础型式：冲孔桩+筏板形式。 该项目工程重要性等级为一级，场地复杂程度为二级，地基复杂程度为一级；地下室预计开挖后形成的基坑深度约11.70 m，基坑工程安全等级为一级；综合确定本工程的岩土工程勘察等级为甲级，地基基础设计等级为甲级。 本工程支护体系由广州智海建筑设计有限公司设计，工程采用直径Φ800钻孔灌注桩+锚杆支护、三重管高压旋喷桩联合支护，勘察单位为核工业柳州勘察研究院，监理单位为广西宏基工程监理有限公司，施工单位为广西建工集团第五建筑工程责任有限公司，基坑支护工程分包单位为广西建工集团基础建设有限公司。 支护钻孔灌注桩桩身砼等给C30，钢筋笼采用焊接，预应力锚索直径Φ150，水平间距1.2m,采用湿法施工，锚杆采用二次压浆，材料为纯水泥。 二、编制依据 1、建设单位与施工单位签订的施工合同或协议； 2、建设工程委托监理合同、监理规划；
目录 一、编制依据 ............................................................. 1… 1.1规范、规程........................................................ 1.. 1.2其他文件 (1) … 二、工程概况 ............................................................. 1... 三、工程地质条件 ........................................................ 2.. 四、预应力锚索施工要求 ................................................... 2. 4.1预应力锚索总体施工要求............................................. 2. 4.2预应力锚索具体施工要求............................................. 3. 五、施工组织部署 ....................................................... 6.. 5.1施工管理目标....................................................... 6. 5.2项目组织管理及人员安排............................................ 6. 5.3施工准备.......................................................... 6.. 六、预应力锚索施工方法及质量保证措施 (9) 6.1工艺流程.......................................................... 9.. 6.2钻孔允许偏差...................................................... 9.. 6.3施工方法.......................................................... 9.. 6.4锚索施工质量保证措施 (1)
排桩+锚索+内支撑复合支护技术 在深基坑工程的应用 曲进，张树胜，才振岭 （德州市建筑规划勘察设计研究院，山东德州253020） 摘要：本文结合工程实例，详细阐述了深基坑工程采用排桩+锚索+内支撑复合支护技术的方案设计，并对施工降水、施工监测进行了深入的说明和总结，实践证明，该深基坑工程支护技术方案是成功的。 关键词：深基坑；锚索；内支撑；复合支护 1引言 深基坑开挖中内支撑系统的围护方式近年来得到了广泛的应用，特别是对软土地区基坑面积大、开挖深度深的情况，内支撑系统由于具有无需占用基坑外侧地下空间资源、可提高整个围护体系的整体强度和刚度以及可有效控制基坑变形的特点而得到了大量的应用[1]。 2工程概况 山东德州某工程项目位于城市中心，由5栋地上29~32层的商住综合楼组成。整体地下四层，为地下超市及车库等，北部及南部为地上99.5m的住宅楼，东部为130m的办公楼，周边为5层的裙楼组成，塔楼及裙楼区域设置地下四层地下室。基坑面积为16478m2，周长为514m，基坑形状大致呈矩形，裙楼区域开挖深度为16.700m，塔楼区域开挖深度为18.100m、18.300m、18.900m，塔楼局部开挖深度23.200m。基坑平面布置如图1所示。 图1 基坑平面布置图 基坑周边环境相当复杂，西侧基坑边线距二层营业楼约9.6m～14.3m，营业楼为二层砖混结构，条 作者简介：曲进（1986-04），男，工学硕士，助理工程师
形基础，埋深约1.5m；基坑北侧设有燃气管道、通信电缆、热力管道、电力管线、给水管道，最近处距离基 坑边线约6.5m，管道（管线）埋深均小于1.2m，距离基坑边线约13.5m为排水管道，埋深2.5m；基坑东侧设有给水管道、电信管线、天然气管道，最近处距离基坑边线约9m，管道（管线）埋深均小于1.2m。3工程地质条件 根据场地岩土工程勘察报告，拟建场地主要为地貌单元属鲁西北黄河冲积平原。场地表层主要第四系全新统～上更新统冲积粘性土、粉土和砂土组成，地表分布有杂填土。勘察期间，钻孔内测得地下水埋深2.80~4.60米，地下水类型为第四系孔隙潜水，第12层粉细砂为承压水层，典型地质剖面图见图2。 图2 典型地质剖面图 4基坑围护结构方案设计 4.1方案选择 由于从环境保护角度，本基坑工程周围环境条件比较复杂，无论基坑四周的道路，任何较大的沉降都有可能引起社会不安或管线安全，及其基坑西侧市场人流量较大，基础为条形基础，对附加变形能力弱。基坑开挖施工过程中可能引起周边环境沉降的因素主要有以下几个方面： 1）由于基坑支护结构刚度较小，引起过大的基坑侧壁侧向变形，从而造成基坑坡顶地面裂缝和坡顶的较大沉降。避免此类问题出现的措施是采取刚度较大的支护结构。 2）由于基坑周边水位下降较大，引起土层沉降，造成地面变形过大而影响市政管线或者周边建筑物的安全。避免此类问题出现的措施是采用止水帷幕，增加地下水渗流绕流路径[2]，同时配合以合理的回灌措施，以减少或避免坑内降水导致坑外地下水位下降带来的附加沉降问题。 针对以上两方面，在保证基坑本身和周边环境安全的前提下，选择经济合理可行的支护方案和地下水控制方案。因此基坑工程采用排桩+锚索+内支撑的复合设计方法，能够保证上部土体的大面积开挖及其基坑支护结构的刚度要求，在经济和安全上具有较大的优势。排桩+内支撑在实践中已经发展并形成了成套的设计理论和专项施工技术。本工程地下水位较高，采用三轴水泥土搅拌桩作为止水帷幕是可靠、合理的选择。上部锚索施工完后，基坑可开挖到-4.600m位置处进行工程桩施工，可减少工程桩的空送距离，
排桩预应力锚索支护技术在深基坑项目中的应用 发表时间：2018-08-21T16:27:08.550Z 来源：《基层建设》2018年第21期作者：李涛[导读] 摘要：随着“一带一路”国家战略的推进，“一带一路”沿线国家经济快速发展，城市建筑市场也相应加速发展。 中国核工业第二二建设有限公司国际工程事业部 摘要：随着“一带一路”国家战略的推进，“一带一路”沿线国家经济快速发展，城市建筑市场也相应加速发展。各种大型建筑，高层建筑也不断出现，深基坑工程越来越多，排桩预应力锚索支护技术也沿线国家应用越来越广泛。 关键词：旋挖支护灌注桩；预应力锚索；深基坑 1.前言 排桩预应力锚索支护是指支护桩配合一道或多道锚杆的支护形式，它是一种超静定结构，主要特点是采用预应力锚索取代基坑支护内支撑，给支护排桩提供锚拉力，以减小支护排桩的位移与内力，并将基坑的变形控制在允许的范围内，稳定性好，安全性能高，是深基坑的一种重要支护措施，是把灌注排桩施工技术和预应力锚索施工技术结合起来的一种综合性的护坡技术。[1] 随着我国经济建设的发展，城市规模不断扩大，建筑业呈现出跨越式发展的趋势。大规模的高层建筑地基基础与地下室、大型地下商场、地下停车场、地下车站、地下交通枢纽、地下变电站等的建设中都面临着深基坑工程的问题。由于工程地质和水文地质条件复杂多变、环境保护要求越来越高、基坑工程规模向超大面积和大深度方向发展、工期进度及资源节约等开发条件要求日益复杂。排桩预应力锚索支护因其施工成本低、施工快、适用于复杂地址条件、可靠性高等特点，在深基坑支护工程中应用非常广泛。 随着“一带一路”国家战略的推进，“一带一路”沿线国家经济快速发展，城市建筑市场也相应加速发展。各种大型建筑，高层建筑也不断出现，深基坑工程越来越多，排桩预应力锚索支护技术也沿线国家应用越来越广泛。现就“一带一路”沿线国家某项目具体论述排桩预应力锚索支护技术的应用。 2、排桩预应力锚索支护的优点 排桩预应力锚索支护方法有着其他支护形式无法比拟的独特优点：与土钉支护相比，其具有控制土体变形能力较强的技术优势；与内支撑相比，其具有造价低、施工方便、支护空间小、遗留问题少的优势；与水泥土墙相比，其具有材料用量少、适用范围广、环境污染小的优势；与逆作法相比，其具有设备简单、技术要求低、推广性强、适用性广的优势；与地下连续墙支护形式相比，工程造价要低很多，与重力式支护和排桩支护相比，具有支护深度大的优势，它一般可以支护开挖深度超过20米的基坑，并且桩锚支护还适用于各种土层。因而，排桩+预应力锚索支护形式在本工程施工中是最优方案。 3、排桩预应力锚索支护设计 按照要求本基坑采用旋挖支护灌注桩+预应力锚索的支护形式，采用长螺旋深层搅拌桩进行止水，长螺旋深层搅拌桩在支护桩外侧，连续搭接施工，形成封闭止水帷幕，旋挖支护灌注桩+预应力锚索承受土体压力 4、施工工序安排 1、首先进行长螺旋深层搅拌桩施工，在此期间穿插完成基坑灌注支护桩。 2、进行支护桩顶部冠梁施工。 3、当灌注桩及冠梁达到设计强度后分层分块开挖基坑土方。 4、当挖至第一层腰梁底标高处，停止挖土，完成第一道腰梁施工。 5、完成第一层预应力锚索。 6、锚索张拉完成后，再次开始挖土，挖至第二层腰梁底标高处停止挖土，进行第二道腰梁、预应力锚索施工，依次循环，直到土方施工完成。 根据现场实际情况，对中间建筑物周边采取预留土体的方式进行保护，严格按照设计要求建筑物周边基坑不得同时进行开挖，必须分区、分期进行，保证土方开挖过程中不对原有建筑物产生影响。 5、排桩预应力锚索支护稳定性验算 5.1最不利截面选取 本处选取最不良条件断面进行验算，截面图下图： 5.2抗倾覆安全系数验算
目录 一、编制依据 (1) 二、工程概况 (1) 三、工程地质条件 (2) 四、预应力锚杆施工要求 (2) 五、施工组织部署 (5) 六、预应力锚杆施工方法及质量保证措施 (8) 七、基坑安全应急措施及补救方案 (11) 八、安全生产措施 (12) 九、文明生产措施 (16)
1 编制依据 1.1规范、规程 1、《建筑工程施工质量验收统一标准》(GBJ50300-2001)。 2、《建筑基坑工程监测技术规程》（GB50497－2009）。 3、《建筑基坑支护技术规程》(JGJ120-99)。 4、《建筑基坑支护工程技术规程》（DBJ／T 15-20-97） 5、《锚杆喷射砼支护技术规范》(GB50086-2001)。 6、《建筑地基基础工程施工质量验收规范》(GB50202-2002)。 7、《混凝土结构工程施工质量验收规范》(GB50204-2002)。 1.2其他文件 1、尚海阳光《基坑支护施工图》。 2、尚海阳光《岩土工程勘察报告》（汕头市建筑设计院）。 2 工程概况 尚海阳光工程位于汕头市韩江路南侧42街区，拥有21栋32～40层商住楼、带二层地下室车库和局部人防地下室，总建筑面积719047平方米，其中地下室132729平方米。负二层地下室设计标高－9.8m，底板厚0.5m，工程采用钻、冲孔钢筋混凝土灌注桩和高强预应力混凝土管桩，上部结构为钢筋混凝土框架剪力墙结构。 基坑呈斜边矩形，东西向长330m，南北向长252m，由于地质复杂，基坑采用支护结构和截水帷幕形式，由专业设计院设计。
3 工程地质条件 本方案从略，具体详见尚海阳光《岩土工程勘察报告》。 4 预应力锚杆施工要求 4.1 预应力锚杆总体施工要求 1、本工程预应力锚杆截面为φ150，采用1860级钢绞线。 2、H～I、A～B段预应力锚杆索体215.2，抗拔承载力特征值为160KN，基本试验最大荷载275kN，验收试验最大荷载200kN；C～C1段中2b-2b、2b1-2b1、C1～D段预应力锚杆索体215.2，抗拔承载力特征值为220KN，基本试验最大荷载375kN，验收试验最大荷载275kN；其余位置预应力锚杆索体215.2，抗拔承载力特征值为240kN，基本试验最大荷载400kN，验收试验最大荷载300KN。 3、预应力锚杆施工锁定张拉力详见相关剖面要求。 4、从基坑顶起计，第二、三道锚杆按倾角15°施工，成孔确实有困难时可改为18°或21°（相邻锚杆倾角18°时按21°），调整倾角后锚杆长度较原设计相应增加2.0m，对于C～D段还要求相应增加水泥搅拌桩锚固体桩长，保证锚固体在锚杆穿过位置以下不少于2.0m。 4.2 预应力锚杆具体施工要求 1、施工前应对工程原材料的主要技术性能进行检验，并应出具有效的检验报告。且在确认所有锚杆质量均能满足设计要求后方能进入下道工序。 2、锚杆施工阶段之前，应根据实际选取一定数量的锚杆进行钻孔、注浆、张拉及锁定的试验性作业，检验设计的合理性及施工工艺设备的适应性，具体要求参照建筑基坑支护技术规程（JGJ 120-99）附录E。 3、钻孔机具应根据土层情况和锚杆孔参数（深度、直径等）选取，可选用
目录 一、工程概况............................................................ - 1 - 二、编制依据............................................................ - 1 - 三．基坑支护设计........................................................ - 2 - 四．施工准备............................................................ - 2 - 五．施工部署............................................................ - 6 - 六．施工方法............................................................ - 8 - 七．质量保证措施....................................................... - 27 - 八．安全保证措施....................................................... - 29 - 九．文明施工、环境保护措施............................................. - 33 - 十．附图............................................................... - 35 -

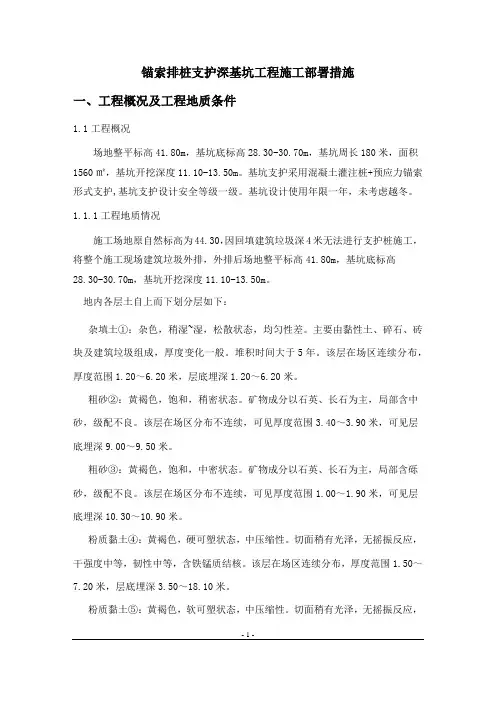

基坑排桩支护及土方开挖施工方案 一、工程概况 本工程为南洋花城一期1#、2#楼和南洋广场综合服务楼的基坑排桩支护及土方开挖工程，位于泽州县枣园村，规划太岳路北侧、滨川路东侧、中轴路西侧，北临小刘家川村。 本工程为一类高层建筑，一期1#、2#楼为剪力墙结构，南洋广场为框架结构，地下室两层，建筑面积18370m2，南洋花城1#、2#楼地上27层，建筑高度85.65米，建筑面积1#楼19220.57m2 ，2#楼19220.57m2 ，南洋广场综合服务楼地上27层，建筑高度99.75米，建筑面积55670.00m2，深基坑支护采用直径600mm的钻孔灌注桩排桩，桩长18米，结合两道 600mm*300mm的钢筋混凝土梁做水平内支撑的支护形式。 本工程基坑分东西两个基坑，相对标高正负0.000相当于黄海高程762.7米，其中东基坑东西长132.2米，地面自然标高为754.26米，开挖至底板垫层底为752.3米（相当于-11.4米），西基坑东西长112.2米，地面自然标高为754.26米，开挖至底板垫层底752.3米，基坑东、北、西三面为原土层，土质比较密实，土方开挖采用分层退坎加放坡的形式开挖，边坡支护采用土钉墙加喷浆护坡的支护形式。基坑南侧由于太岳路施工路基回填，754.26标高以上全是回填土，土质比较松软，因此需采用、直径600mm钻孔灌注桩排桩结合两道600mm*300mm的钢筋混凝土梁做水平支撑的形式进行支护。
二、编制依据： 1、山西省地质勘察设计研究院出具的岩土工程勘察报告； 2、工程现场及周边环境实际情况； 3、《建筑基坑支护技术规程》（JGJ120-99）； 4、《建筑桩基技术规范》（JGJ94-2008）； 5、《建筑地基基础工程施工质量及验收规范》（GB50202-2002）； 6、《建筑基坑工程监测技术规范》（GB50497-2009）； 7、《建筑施工安全检查标准》（JGJ55-99）； 三、水文、地质情况 根据山西省勘察设计院提交的岩土工程勘察报告，本场地内自地面起由上而下与基坑有关的土层分别为： 3.1杂（素）填土（Q42ml）：褐黄色，层厚0.4-6.65米。为人工堆积的填土，稍湿，疏松。成分以粉土、粉质粘土为主，含有较多的建筑垃圾等杂物，该层土不能利用必须予以清除，故不再进行评价。 3.2粉质粘土（Q4apl）：褐黄色，底版埋深 4.0-10.0米，层厚1.8-8.58米，稍湿，硬可塑，摇振反应无，有光泽反应，干强度和韧性中等，有比较弱的湿陷性，该层土实测标准贯入校正击数N=3.8-10.0击，平均6.9击。 3.3粉质粘土（Q4apl）：褐黄色，底版埋深9.14-18.4米，层厚1.68-10.2米，稍湿，硬可塑，摇振反应无，有光泽反应，干强度和韧性中等，有比较弱的湿陷性，该层土实测标准贯入校正击数N=6.1-13.6击，平均9.2击。
目录 第一章工程概况 (1) 第一节施工方案编制依据 (1) 第二节施工现场及工程地质条件 (1) 第三节设计要求 (2) 一、预应力锚索 (2) 二、钢筋锚杆 (2) 三、喷射砼…………………………………………………………………………………错误！未 定义书签。 第四节本工程的特点 (2) 第五节施工工期计划 (3) 第二章预应力锚索施工 (3) 第一节施工准备 (3) 第二节整体工程施工顺序 (4) 第三节施工流程 (4) 一、成孔 (4) 二、插钢绞线锚索 (5) 三、清孔 (5) 四、灌浆 (5) 五、锚杆张拉锁定 (6) 六、施工要点 (9) 七、试验和检验 (9) 第三章钢筋锚杆施工 (10) 第一节施工工艺流程 (10) 第二节施工方法及技术措施 (10) 第三节锚杆施工工艺 (11) 第四节锚杆工程质量保证措施 (12) 第四章喷锚网施工 (12) 第一节设计要求 (12) 第二节施工方法 (12) 第三节喷射砼施工 (13) 第四节施工工艺流程 (13) 第五节喷射混凝土施工主要技术措施 (14) 第六节喷射砼施工注意事项 (15) 第七节钢网喷射混凝土工程质量保证措施 (15) 一、喷射砼施工 (15) 二、钢筋材质及加工 (16) 三、钢筋焊接 (16) 四、砼原材料质量控制 (17) 五、砼生产的质量控制 (18)
第五章劳动组织计划和材料及机械设备计划18第一节劳动组织 (18) 第二节主要材料用量计划 (19) 第三节主要机械设备计划 (19) 第四节用水、用电计划 (19) 第六章锚索施工安全措施 (20) 第一节安全目标 (20) 第二节安全措施 (20) 1、施工进度计划表 2、预应力锚索平面布置图
目录
目录 ...............................................................................................................1 一、编制依据 ...............................................................................................2 二、编制原则 ...............................................................................................2 三、工程概况 ...............................................................................................2 四、预应力锚索工程施工方案 ...................................................................4
4.1 预应力锚索施工流程 .........................................................................4 4.2 预应力锚索施工顺序 .........................................................................5 五、施工计划 ...............................................................................................8 5.1 工期安排原则 .....................................................................................8 5.2 计划开工、完工日期 .........................................................................8 六、资源配置 ...............................................................................................9 6.1 劳动力配置 .........................................................................................9 6.2 主要机械配置 .....................................................................................9 6.3 材料供应 .............................................................................................9 七、质量、安全、环境保护措施 ...............................................................9 7.1 质量保证措施 .....................................................................................9 7.2 安全保证措施 ...................................................................................11
........................................................................................................... 11 ........................................................................................................... 12 7.3 环境保证措施 ...................................................................................14 ........................................................................................................... 14 ........................................................................................................... 14 ........................................................................................................... 14 ........................................................................................................... 15 ........................................................................................................... 15 ........................................................................................................... 15 ........................................................................................................... 15
