HKD-17252ST半自动光学镜片超声波清洗机
技术规格书
一、设备名称：半自动光学镜片超声波清洗机
四、设备用途：清洗光学玻璃表面污垢、并干燥。
五、设备能力: 节拍1～5分钟(手工控制)清洗一篮。
六、设备描述：
为半自动光学镜片超声波清洗机，设备共有17个功能槽、配置有循环过滤系统、自动恒温系统、CO2自动灭火装置、抛动系统、抽风装置等组成。其中清洗部分与IPA 干燥部分分别独立电器控制柜，设备采用环保型溶剂及水基溶剂洗涤、纯水漂洗、IPA 脱水干燥，为环保型清洗机。
此设备工艺配置为用户指定，为成熟工艺，具有外形美观，结构合理，使用寿命长，使用方便等特点。为光学镜片洗涤必不可少的设备。
七、工艺流程
7.1 清洗流程
→
→
7.2 工序配置
IPA转换流向-- NO.14槽-- NO.13槽-- NO.12槽-- 不设总排，都需经过储存槽马上过滤后转换至前一槽作业（在更换溶剂时），正常流程同洗剂槽一样。
7.4纯水流向
纯水进口-- NO.11槽-- NO.10槽-- NO.9槽—溢流排液
八、设备参数
8-1.清洗工件及洗篮
8-1-1.名称:光学镜片
8-1-2.材质：光学玻璃
8-1-3.镜片夹具（清洗篮）外筐尺寸：230mm*300mm
8-1-4.清洗篮载重量：额定载重10Kg Max15Kg
8-2. 设备要求
8-2-1. 设备附近2米范围内电源:380V±10% /50Hz 三相四线
最大清洗功率为25KW
8-2-2. 设备附近2米范围内自备市水: 3/4″接口：流量300--500L/h
8-2-3. 设备附近2米范围内自备纯水设备1/2″接口：流量500---1000L/h
8-2-4. 设备附近有排水道2″以上：
8-3.占地要求
设备整机尺寸：约L7500XW1400XH2100（mm）
整机共分5段，蒸馏槽为一段，第1至4槽为一段，第5至8槽为一段，第9至14槽为一段，第15、16IPA干燥槽为一段；配电柜放在第一槽左侧。
主机占地尺寸：约L8000XW2000XH2200（mm）
厂房高约：2.5米
8-4.环境要求
空气温度： 5～40℃
相对湿度：≤90%
九、设备各部分配置
9-1超声环保溶剂槽(第1、2、3槽)
9-2市水去环保液槽(第4槽)
9-2.市水漂洗槽(第6槽)
9-3.超声水剂清洗槽(第5、7、8槽)
9-4.纯水漂洗槽(第9、10、11槽)
9-5，超声IPA脱水槽(第12、13、14槽)
9-6，IPA蒸气干燥槽(第15、16槽)
9-7有机溶剂蒸馏回收槽
9-8，抛动机构
9-9. CO2自动灭火装置
9-10．机架底盘及门板
9-11．电器控制
9-12．清洗篮：配洗篮提架20个，内篮夹具由客户自备。
9-13．冷水机：整机配备一台15HP的水冷式冷水机提供全部制冷，（由舜宇公司负责冷水机至清洗主机之间的管路连接）
光学镜片的超声波清洗 作者：凤凰光学王小东 在光学冷加工中，镜片的清洗主要是指镜片抛光后残余抛光液、黏结剂、保护性材料的清洗；镜片磨边后磨边油、玻璃粉的清洗；镜片镀膜前手指印、口水圈以及各种附着物的清洗。传统的清洗方法是利用擦拭材料（纱布、无尘纸）配合化学试剂（汽油、乙醇、丙酮、乙醚）采取浸泡、擦拭等手段进行手工清擦。这种方法费时费力，清洁度差，显然不适应现代规模化的光学冷加工行业。这迫使人们寻找一种机械化的清洗手段来代替。于是超声波清洗技术逐步进入光学冷加工行业并大显身手，进一步推动了光学冷加工业的发展。 超声波清洗技术的基本原理，大致可以认为是利用超声场产生的巨大作用力，在洗涤介质的配合下，促使物质发生一系列物理、化学变化以达到清洗目的的方法。 当高于音波（28～40KHz）的高频振动传给清洗介质后，液体介质在高频 振动下产生近乎真空的空腔泡，空腔泡在相互间的碰撞、合并、消亡的过程中，可使液体局部瞬间产生几千大气压的压强，如此大的压强使得周围的物质发生一系列物理、化学变化。这种作用称为"空化作用"： 1.空化作用可使物质分子的化池键断裂，引起各种物理变化（溶解、吸附、乳化、分散）和化学变化（氧化、还原、分解、化合）等； 2.当空腔泡的固有频率和超声频率相等时，可产生共振，共振的空腔泡内聚集了大量的热能，这种热能足以使周围物质化学键断裂而引起物理、化学变化。 3.当空腔泡形成时，两泡壁间因产生极大的电位差而引起放电，致使腔内气泡活化进而引起周围物质的活化，从而使物质发生物理、化学变化。 超声场为清洗提供了巨大的能量，但还需化学洗剂作为介质。一般将化学洗剂分为两类，一类是有机溶剂，主要是根据相似相溶的化学原理，对有机物如：黏结剂（沥青、松香等）、保护性材料（沥青、树脂等）、磨边润滑油进行溶解。在光学洗净中，最初用三氯乙烯、芳香烃、氟里昂等作为清洗剂，这类物质虽然溶解性强，但有的易挥发，毒性大，有的对大气臭氧层有破坏作用，被逐步禁用。现国内多采用一些上述物质的改进产品或某些碳氢化合物做溶剂。目前使用较多的另一类清洗剂是以表面活性剂为主要成分的水基清洗剂，其清洗原理简单地说
HKD-17252ST 半自动光学镜片超声波清洗机 技术规格书 一、设备名称：半自动光学镜片超声波清洗机 四、 设备用途：清洗光学玻璃表面污垢、并干燥。 五、 设备能力：节拍1?5分钟（手工控制）清洗一篮。 六、 设备描述： 为半自动光学镜片超声波清洗机，设备共有 17个功能槽、配置有循环过滤系统、 自动恒温系统、CO2自动灭火装置、抛动系统、抽风装置等组成。其中清洗部分与 IPA 干燥部分分别独立电器控制柜，设备采用环保型溶剂及水基溶剂洗涤、纯水漂洗、 IPA 脱水干燥，为环保型清洗机。 此设备工艺配置为用户指定，为成熟工艺，具有外形美观，结构合理，使用寿命长, 使用方便等特点。为光学镜片洗涤必不可少的设备。 七、工艺流程 7.1 清洗流程 7.2 工序配置 工位 工位名称 超声波 清洗液 循环泵 过滤 器 附加 储液箱 1 超声环保 液漂洗 40KHz 900W 功率可调 环保液 为连体槽， 上部设冷排 管，配蒸馏 回收机 / 上部 冷排 / 2 超声环保 液漂洗 40KHz 900W 功率可调 环保液 / 上部 冷排 / 17蒸馏回收槽 f 1超声环保液漂洗 f 2超声环保液漂洗f 3超声环保液漂 if 4[ 超声市水漂洗f 5超声水剂清洗（抛动） f 6超声市水漂洗（抛动）f 7超声水剂清洗（抛动） f 8超声水剂清洗（抛动） f 9超声纯水漂洗（抛动） f 10超声纯水漂洗（抛动） f 11超声纯水漂洗（抛动） f 12超声IPA 脱水
7.3 IPA流向 IPA转换流向--N0.14槽--NO.13槽--N0.12槽--不设总排，都需经过储存槽马上过滤后转换至前一槽作业（在更换溶剂时），正常流程同洗剂槽一样。 7.4纯水流向 纯水进口-- N0.11槽--NO.10槽--N0.9槽一溢流排液 八、设备参数 8-1.清洗工件及洗篮 8-1-1.名称：光学镜片 8-1-2.材质：光学玻璃 8-1-3.镜片夹具（清洗篮）外筐尺寸：230mm*300mm
教科版科学六年级下册知识点整理 第一单元微小世界 1、放大镜是（凸透镜),凸透镜具有（放大物体图像）的功能,用放大镜观察物体能看到（更多的细节)。 2、(放大镜）能把物体的图像（放大）,显现人的肉眼看不清的(细微之处),使我们获得更多的(信息)。并被广泛应用在人们生活生产的许多方面。 3、放大镜镜片的特点是（透明)和(中间较厚、边缘薄)。只要具有放大镜片透明、中间较厚的结构（比如加满水后的烧杯、烧瓶)等,就具有同样的(放大）功能。 ４、放大镜正确使用方法有(移动放大镜)和（移动被观察的物体）。放大镜的放大倍数和(镜片的直径大小）没有关系，和(镜片的凸度)有关。放大镜的（凸度越大，放大倍数也越大)。 5、人类最早使用的凸透镜就是用（透明水晶）琢磨而成。在１3世纪，英国一位主教格罗斯泰斯特最早提出放大装置的应用，他的学生（培根)根据他的建议,设计并制造出了能增进视力的（眼镜）。 6、苍蝇落在坚直光滑的玻璃上,不但不滑落，而且还能在上面爬行，这和它(脚的构造)有关。 7、使用工具能够观察到许多用（肉眼)观察不到的(细节)。如通过（放大镜）能观察到苍蝇的(复眼)、蟋蟀的“耳朵”在（足的内侧）、蝴蝶的翅膀上布满彩色小鳞片是(扁平的细毛) 8、昆虫的“嗅觉”很灵敏,据说是因为它们的(触角），触角就是它们的(“鼻子”)。 9、两个(凸透镜)组合起来可以使物体的（图像放得更大）。（显微镜)的发明是人类认识世界的一大飞跃，把人类带入了一个（微观世界）。 10、食盐、白糖、碱面、味精的颗粒都是(有规则几何外形)的（固体)，人们把这样的固体物质叫做(晶体)。 11、许多岩石是由（矿物晶体)集合而成。如花岗岩由(长石）(云母)（石英）等矿物的晶体组成。 12、自然界中的大部分固体物质都是(晶体)或由(晶体)组成。晶体形状（多种多样）,但都很有规则。有的晶体较大，肉眼可见,有的较小,要在放大镜或显微镜下才能看见。 13、生物学家(列文虎克）制成了世界上最早的可以放大近300倍的金属结构的（显微镜),发现了(微生物)。为了看到更小的物体,人们又研制出(电子显微镜）和（扫描隧道显微镜）。电子显微镜可把物体放大到（200万倍)。 1４、英国科学家(罗伯特·胡克）用自制的复合显微镜在世界上第一个看了(细胞）。 15、显微镜主要由（目镜）（调节旋钮)（物镜）(载物台）（反光镜）等组成。 1６、实验证明洋葱表皮是由（细胞）构成的，大量的研究事实说明生命体都是由(细胞）组成的。 17、（细胞）是生物最基本的（结构单位），也是生物最基本的(功能单位)，(细胞学说)的建立被誉为19世纪自然科学的三大发现之一。 1８、生命体细胞具有（消化)(呼吸)(排泄）（生长）(发育)（繁殖）(遗传)等功能。 １９、我们还可以利用(干草)培养微小生物。 20、我们知道的微生物有(草履虫）（变形虫）(眼虫)(喇叭虫）（鼓藻)（船形硅藻)等。微生物通常都有特殊的(构造和功能），以适应周围的环境。 21、通过观察我们知道电视机的屏幕其实是由(红)(蓝)(绿）三种颜色组成。 2２、蚜虫喜欢吸食嫩枝上的(汁液)，蚜虫的大小如(针眼)，蚜虫的天敌是(草蛉)。 23、观察工具发展的流程图: 肉眼放大镜光学显微镜电子显微镜扫描隧道显微镜。 ２4、人类探索（微小世界)的成果:(1)利用显微镜发现细菌、病毒、抵抗疾病(2）克隆生物(3)利用微生物酿酒、发面、制作酱油、醋、酸奶等（4）利用微生物处理垃圾和污水。

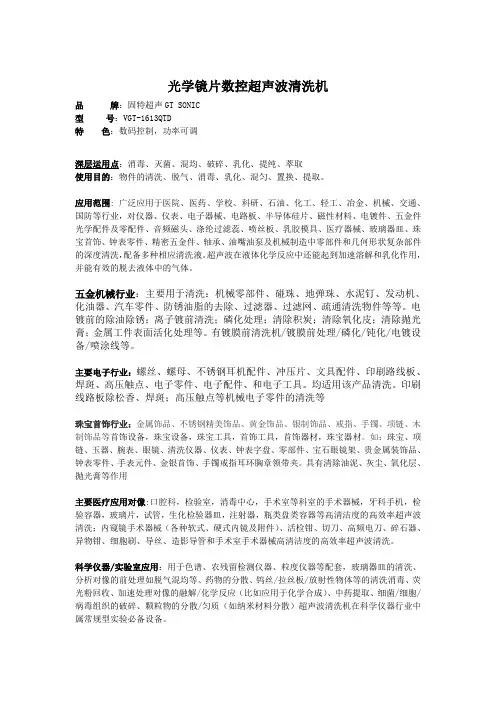

光学镜片数控超声波清洗机 品牌：固特超声GT SONIC 型号：VGT-1613QTD 特色：数码控制，功率可调 深层运用点：消毒、灭菌、混均、破碎、乳化、提纯、萃取 使用目的：物件的清洗、脱气、消毒、乳化、混匀、置换、提取。 应用范围: 广泛应用于医院、医药、学校、科研、石油、化工、轻工、冶金、机械、交通、国防等行业，对仪器、仪表、电子器械、电路板、半导体硅片、磁性材料、电镀件、五金件光学配件及零配件、音频磁头、涤纶过滤蕊、喷丝板、乳胶模具、医疗器械、玻璃器皿、珠宝首饰、钟表零件、精密五金件、轴承、油嘴油泵及机械制造中零部件和几何形状复杂部件的深度清洗，配备多种相应清洗液。超声波在液体化学反应中还能起到加速溶解和乳化作用，并能有效的脱去液体中的气体。 五金机械行业：主要用于清洗：机械零部件、碰珠、地弹珠、水泥钉、发动机、化油器、汽车零件、防锈油脂的去除、过滤器、过滤网、疏通清洗物件等等。电镀前的除油除锈；离子镀前清洗；磷化处理；清除积炭；清除氧化皮；清除抛光膏；金属工件表面活化处理等。有镀膜前清洗机/镀膜前处理/磷化/钝化/电镀设备/喷涂线等。 主要电子行业：螺丝、螺母、不锈钢耳机配件、冲压片、文具配件、印刷路线板、焊斑、高压触点、电子零件、电子配件、和电子工具。均适用该产品清洗。印刷线路板除松香、焊斑；高压触点等机械电子零件的清洗等 珠宝首饰行业：金属饰品、不锈钢精美饰品、黄金饰品、银制饰品、戒指、手镯、项链、木制饰品等首饰设备，珠宝设备，珠宝工具，首饰工具，首饰器材，珠宝器材。如：珠宝、项链、玉器、腕表、眼镜、清洗仪器、仪表、钟表字盘、零部件、宝石眼镜架、贵金属装饰品、钟表零件、手表元件、金银首饰、手镯戒指耳环胸章领带夹。具有清除油泥、灰尘、氧化层、抛光膏等作用 主要医疗应用对像:口腔科，检验室，消毒中心，手术室等科室的手术器械，牙科手机，检验容器，玻璃片，试管，生化检验器皿，注射器，瓶类盘类容器等高清洁度的高效率超声波清洗；内窥镜手术器械（各种软式、硬式内镜及附件）、活检钳、切刀、高频电刀、碎石器、异物钳、细胞刷、导丝、造影导管和手术室手术器械高清洁度的高效率超声波清洗。 科学仪器/实验室应用：用于色谱、农残留检测仪器、粒度仪器等配套，玻璃器皿的清洗、分析对像的前处理如脱气混均等、药物的分散、钨丝/拉丝板/放射性物体等的清洗消毒、荧光粉回收、加速处理对像的融解/化学反应（比如应用于化学合成）、中药提取、细菌/细胞/病毒组织的破碎、颗粒物的分散/匀质（如纳米材料分散）超声波清洗机在科学仪器行业中属常规型实验必备设备。
