浅谈建筑用粉末喷涂铝型材涂层缺陷的返工处理措施
粉末喷涂铝型材是目前使用最为广泛的一种铝型材喷涂工艺，在铝型材上附加涂层可以在最大程度上防止铝的氧化并且能增加铝型材的美观程度。粉末喷涂技术的确是如今铝型材喷涂方面应用最广的技术，其喷涂成本低，喷涂速度快，但是同样也有着一定的缺点，其中最为明显的一种缺点就是其喷涂的铝型材的缺陷率较高，并且缺陷的种类也比较多，这使得其返工的几率大大增加。下面笔者就来为大家解析一下关于粉末喷涂铝型材的涂层缺陷种类与其返工处理措施。
1 粉末喷涂铝型材涂层的缺陷种类及预控
粉末喷涂铝型材涂层缺陷的种类繁多，其中包括：颗粒、露底、涂层不均、杂色、缩孔、粗纱等，其每一种缺陷都有着被返工的可能，而且每一个种类的在预控方面上都有不同的方法。因此，了解粉末喷涂铝型材的缺陷种类控制好缺陷率，降低缺陷的出现，对于较少返工率，提高生产效率有着极大的帮助。
1.1 粉末喷涂铝型材颗粒缺陷的形成原因及控制措施
颗粒缺陷的原因有许多种，其中最为常见的原因有以下几种，第一种是因为铝基材毛料并没有打磨干净上面有毛刺或是石墨痕迹，从
而导致其基底不良在粉末喷涂过程过程中出现毛刺在所难免。第二种是因为前处理槽有残余液体导致其附着在毛料表面，而在毛料清洗环节又没有将毛料洗净导致了粉末喷涂后颗粒缺陷的出现。第三种则是因为在喷漆和烘烤的时候有灰尘进入喷漆室或烘烤室导致颗粒的存在。对于这样的情况我们首先应当做好前期工作无论是在前处理槽的定期清洗上还是在毛料的打磨方面都应当更加仔细认真，而在喷漆室与烘烤室方面我们也应当施行6S管理模式，保持喷涂车间的整洁性从而确保粉末喷涂铝型材颗粒的出现减少。
1.2 粉末喷涂铝型材露底缺陷的形成原因及控制措施
粉末喷涂铝型材出现露底现象的最主要原因还是在于喷涂料的质量问题，有些粉末涂料的质量较差其覆盖能力同样不高导致了露底的出现，除此之外如果铝型材的结构过于复杂造成特层断面也同样容易引起露底的出现，当然如果是车间人员的工作不够认真那么露底的出现就再正常不过了。对于这样的情况我们必须严格把控粉末涂料的质量关，杜绝使用不合格或者在实践中覆盖效果差的粉末涂料，与此同时我们必须加强车间人员的责任心，使其能够认真负责地对待喷涂工作。对于一些结构复杂的铝型材我们应当采取手工补料和不同角度挂料的方式来进行喷涂工作。
1.3 粉末喷涂铝型材涂层不均的形成原因及控制措施
对于粉末喷涂铝型材涂层不均的现象，其主要形成原因在于铬化料的悬挂方式出现了失误而引起的，当然也可能是由于输送链的速度与喷枪的频次不协调导致喷枪喷漆不均匀造成了涂层不均匀的现象。针对这一现象我们应当先协调好上排工与喷房工之间的工作，做好型材挂具的选用工作，调整好了输送链与喷枪之间的关系并且定期对输送链与喷枪进行检查以防止粉末喷涂铝型材涂层不均的现象。
1.4 粉末喷涂铝型材涂层杂色的形成原因及控制措施
粉末喷涂铝型材涂层出现杂色现象大多是因为喷漆工在换色喷漆对于喷枪内粉末的清理不够彻底从而造成了杂色的出现。杂色的预控措施目前只能是要求喷漆工认真检查和清理喷枪内的粉末避免旧粉末与新粉末相掺杂造成杂色的出现。
1.5 粉末喷涂铝型材涂层缩孔的形成原因及控制措施
粉末喷涂铝型材涂层出现缩孔现象最大的原因还是在于铝型材的前期处理工作中脱脂环节的工作做得不够彻底，或是供粉气体和雾化气体当中含有油成分都可能造成缩孔的出现。对于缩孔的预控首先还是应到抓好脱脂工艺，调节脱脂程序从而在前期处理上减少缩孔的可能，其次是检查好除油除水设备预防供粉气体和雾化气体当中存在
油成分。
2 返工料处理措施
在铝型材粉末喷涂成品方面，没有任何一个工厂或公司能够保证其成品率达到百分之百，在喷涂过程中无论是原料与辅料的质量上还是在运输过程中对于胚料的挤压和喷涂设备与生产环境以及职工对于工作的责任心方面都会对成品率有着绝大的影响，因此采取对不合格成品的返工措施是一件无法避免的事情，而在返工过程中如果对工料处理不当会直接影响到产品的质量，从而使工厂造成信誉损失，因此在返工料的处理措施和质量检验方面都需要有一个明确的标准从而保证粉末喷涂铝型材涂层的质量。
2.1 返工的流程
粉末喷涂铝型材的返工是有着一个标准的返工流程的，其返工的流程大致是一下几步：确认缺陷、将工料返回工厂、打磨、擦拭、晾干、上排、粉末复喷、固化、下排、检验。该流程的每一步都需要认真执行以避免二次返工的出现。
2.2 返工料打磨处理
粉末喷涂铝型材所采用的涂料热固类涂料，其两次反复喷涂只具有机械力的附着性，并没有起化学反应。因此，其涂料层的脱落几率较大。打磨返工料可以磨平表面缺陷；增大粉末涂层的粗糙度即与返喷涂层的接触面积，从而增大了涂层附着力。如果其表面涂层有脱落现象那么其返工过程中先应该采取砂纸打磨。砂纸打磨应当利用三种不同的植绒砂纸进行打磨。第一次应当先采用180目的砂纸进行初步的打磨，第二次打磨应用360到400目的砂纸打磨。打磨后要认真检查之后用酒精进行擦拭和清洗工作。在确保打磨充分擦拭干净后再进行上排等工作，以此来确保涂层表面的整洁。
2.3 返喷工序
2.3.1 预处理。铝合金一般要进行预处理，使之生成一层耐腐蚀且与粉末涂层结合力良好的化学转化膜，然后在进行粉末喷涂。
2.3.2 静电粉末喷涂。这是一种借助于压缩空气把粉末雾化在空气中，当压缩空气中含有油、水时，会使粉末受潮，因此必须对压缩空气进行净化。喷涂过程中，未被吸收的粉末要及时收回，否则容易受潮、污染等，影响回收粉的利用。
2.3.3 流平与固化。返工工件在涂后必须尽快进入烘烤炉中进行流平、固化以防止粉尘等杂志年付和掉粉而影响涂层质量。涂层烘烤
时要求炉温均匀，工件间应保持一定距离，防止碰撞。各种粉末涂料随配方设计不同其流平、固化的温度和时间也有不同。
结束语
对于粉末喷涂铝型材涂层的缺陷问题，我们应当采取谨慎的态度对其进行返工出处理，我们首先要放平心态，作为工厂加工产品其成品率不可能达到百分之百，出现了涂层问题是很正常的，虽然我们应该追求更好的成品率但是却不能因为出现了返工现象就抱有抵触情绪，在对返工品进行二次加工是应当比第一次加工更加小心严谨，力求在返工料的二次加工方面达到百分之百的成品率以此来提高工厂本身的质量信誉。
目录 前言错误!未指定书签。 1.铝型材表面处理粉末喷涂的表面缺陷............... 错误!未指定书签。 P001 缩孔......................................... 错误!未指定书签。 P002 针孔......................................... 错误!未指定书签。 P003 桔皮......................................... 错误!未指定书签。 P004 杂色......................................... 错误!未指定书签。 P005 吐粉......................................... 错误!未指定书签。 P006 露底......................................... 错误!未指定书签。 P007 渣点......................................... 错误!未指定书签。 P008 气泡......................................... 错误!未指定书签。 P009 砂粗......................................... 错误!未指定书签。 P0010 流挂........................................ 错误!未指定书签。 P0011 色差........................................ 错误!未指定书签。 P0012 欠膜........................................ 错误!未指定书签。 P0013 擦花伤...................................... 错误!未指定书签。2．粉末喷涂涂层性能检测缺陷分析...................... 错误!未指定书签。 P001 冲击......................................... 错误!未指定书签。 P002 弯曲......................................... 错误!未指定书签。 P003 耐磨性....................................... 错误!未指定书签。 前言 1.在铝型材表面处理粉末喷涂生产过程中，粉末喷涂生产过程中会产生的各种缺
铝型材的表面处理方式大体存在着阳极氧化、电泳涂装及粉末喷涂三种处理方式，每一种方式都各有优势，占有相当的市场份额。 高隔间专家认为粉末喷涂存在着以下几点显着优势： 1、工艺较为简单，主要得益于生产过程中主要设备的自动精度的提高，对一些主要的技术参数已经可以实现微电脑控制，有效地降低工艺操作难度，同时辅助设备大为减少； 2、成品率高。一般情况下，如果各项措施得当，可最大限度地控制不合格品的产生； 3、能耗明显降低，在普通的阳极氧化、电泳涂装的生产过程中，水、电的消耗是相当大的，特别是在氧化工序。整流机的输出电流可达到8000~11000A之间，电压在15~17.5V 之间，再加上机器本身的热耗，需要不停地用循环水进行降温，吨电耗往往在1000度左右，同时辅助设施的减少也可以降低一些电耗；然而高隔间专家专家姚在这里提醒，一定要把铝型材跟插座等分开，不要太靠近铝型材，很多人都不太注意，要是漏电，又由于铝型材堆积太多，很容易发生火灾及人员伤亡情况。 4、对水、大气的污染程度降低，片碱、硫酸及其它液体有机溶剂的不再使用，减少水及大气污染，也有效地提高铝型材与作为环保产品的塑钢型材的竞争实力，相应地减少了一些生产成本； 5、工人的劳动强度明显降低，由于采用自动化流水线作业，上料方式以及夹具的使用方式已经得到明显简化，提高了生产效率，也降低了劳动强度；高隔间专家自己的厂家就起到了这样的效果。 6、对毛料的表面质量要求标准有明显降低，粉末涂层并且可以完全覆盖型材表面的挤压纹，掩盖一部分铝型材表面的瑕疵，提高铝型材成品的表面质量； 7、涂膜的一些物理指标较其他表面处理膜有明显提高，如硬度、耐磨性，可有效地延长铝型材的使用寿命。 高隔间专家认为铝型材粉末喷涂采用的是粉末涂料，工艺上采用的是静电喷涂，利用磨擦喷枪的作用，在加速风的影响下，使粉末颗粒喷出枪体时携带正电荷，与带负电荷的型材接触，产生静电吸附，然后经过高温固化。也增强了涂料的吸附强度，防止漆膜脱落。 更多请关注：https://www.doczj.com/doc/4f2726242.html,/
粉末喷涂工序少，产生的问题的环节也少。主要工序只有、静电喷涂和烘烤三个工序。其中影响质量的主要工序应属前处理工序。然而许多生产厂家对此没引起足够的重视，以致带来许多后患。有些隐患还不是短期内能反映出来。一般较先进的工艺、用在前处理上的花费约占总费用的25%以上。 从生产工艺中出现的各种问题分析。我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。我们常看到国外产品表面很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途的。特别是在国内上百个和粉末涂料生产厂家竞争条件下，更是如此。 二、产生缺陷的分析探讨 （一）前处理方面： 1、除油除锈不彻底 首先我不主张用除油除锈二合一的工艺。二合一工艺本身容易产生这个问题。因为通常用的除油、除锈液配方事项互消弱的，而不是相辅相成的，因此很难搞出合理的二合一或三合一工艺（包括磷化）配方。另一工艺方发式用金属清净剂处油，更不能彻底除油。因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产。我主张用碱化学除油。碱液对动植物油去除效果很好，因其产生皂化反应。但对矿物油去除效果较差，为去除矿物油，还需加乳化剂。另外水洗质量对去油效果影响较大，一是水质，二是水温。三是要分级翻动，三项均良好，目的只有一个，就是用纯净水清洗油脂。最后一级最好用去离子水清洗。 2、磷化膜粗糙等问题 钢铁件喷粉前必须磷化，国外普遍采用的是喷沙磷化工艺。我们用的，许多是不够理想的，这就直接影响到磷化膜质量。比较常见的是磷化膜粗糙问题。对此我想从三个方面进行分析：第一是选好磷化液，这是保证质量的根本。首先涉及的问题是选高、中、低温那种类型？从其发展史来看，开始是有高温厚膜型，现已进展到中、低温薄膜型。国内低温磷化液，由于溶液不够稳定，维护困难，磷化膜附着力较差，有的甚至不耐水冲洗等，较少被采用。有的低温磷化液较理想，但价格又较贵。尽管低温磷化是发展方向，但达到普遍应用的效果，还有待于新的突破。目前祥和磷化（成都）公司已成功的解决了常温磷化()粉剂问题，并已批量供货。目前普遍采用的还是中温磷化工艺。其次是选锌系，铁系\锌钙系等那一种磷化液相比之下，我认为锌钙系磷化液较好，对喷塑前处理要求薄涂层磷化膜来考虑，铁系亦是一种较好的选择。它除了锌系的一些优点外还具有耐热性好。中温条件下水解少，沉渣较少，溶液易维护，机械强度好，耐蚀性强，膜较厚时结晶仍很细。而铁系的磷化铁膜，耐蚀性较差。总之选中温锌钙系磷化液较好。第二是必须随时调整磷化液，主要是调整酸度比和含锌量，这两个因素都直接影响成膜率和结晶的粗细度。必需根据工作量定期和不定期的分析溶液，及时加以调整，无分析数据，盲目补充料液是不科学的。第三是控制膜层的厚度各类磷化膜都有其最佳厚度，例如锌系和钙锌系最佳膜厚为～2克每平方米，而铁系为～克每平方米，在这个范围内其性能最好，晶粒最细如过厚着影响膜的柔韧性和附着力，晶粒也变粗。通常生产中出现的问题是磷化膜偏厚。下面就如何克服晶粒变粗问题谈几点意见。 第一是用表面调整剂的办法使晶粒变细化。即在工件磷化前进行一次表面调整处理，使金属表面吸附一层胶体粒子，形成一层“活化中心”，进而磷化时，在次“活化中心”上继续成长，这样可使磷化晶粒明显变细，特别是低温磷化之前，表调是不可少的一步处理方法。 第二是往磷化液中加晶粒细化剂，如钙、镍等盐类作改进剂，最好用复和型盐类，效果更好，同时可降低低沉渣量。
粉末喷涂工艺要求 This manuscript was revised on November 28, 2020
1适用范围 本作业指导书适用于本企业产品喷涂热固性粉末涂层。作为《电工产品涂漆》的补充件。2涂层材料 2.1原子灰。采用该颜色层粉末原子灰和固化剂配以50：1调合均匀。 2.2表面涂层材料 2.3原子灰和固化剂 2.4其余材料、1#金刚砂布、100#水砂纸待等 3设备及器具 3.1设备 3.1.1喷粉室 3.1.2高压静电发生器 3.1.3手提式静电喷粉枪 3.1.4供粉系统 3.1.5粉末回收系统 3.1.6烘干设备 3.1.7抛光机 3.2器具 3.2.1腻子刮板、铲刀、毛刷等 3.2.2120目粉筛 3.2.3挂具及电缆 4工艺准备 4.1喷粉前的成品，零部件应经金属清洗剂、工业盐酸、磷化液进行除油、除锈、 磷化等前处理。 4.2做好喷粉前的技术准备工作 a.清理干净喷粉操作现场，如：喷粉室，供粉系统； b.检查设备是否正常完好无故障，如：高压静电发生器、静电喷粉枪； c.补加新粉末涂料应用120目粉筛过筛，加粉量应不超过供粉容积的2/3； d.对成品、零部件不需要喷涂处进行喷蔽复处理； e.打开烘干设备升温到粉末要求的干燥的温度后并保温待用； f.准备好适宜挂具； g.做好个人防护工作准备。 5工艺过程见表1 6喷涂环境的要求 6.1喷涂环境要保持干净，尽量做到环境温度不低于12℃，相对湿度不超过70℃。 6.2喷粉室的风速，可在0.1-0.5m/s范围选择。 6.3及时清理挂具上粉末，防止静电集聚，电击伤人。 6.4静电场的电场强度应控制在50-60KV,电流稳定在100-120ｕA。 7粉末涂层固化 7.1温度设定：具体设定操作规程方法见温控仪说明书。温度设定约为180℃；时间20分钟。 7.2保温（温度维持）时间设定：夏日为15min，冬日为20min。 7.3时间与温度综合控制
1、目的 通过对生产过程中的每一工艺过程作定性和定量的规定，规范和指导每一工艺过程中的操作者操作要求，从而确保型材的质量。 2、适用范围 适用于喷涂车间对铝合金型材进行彩色静电粉末喷涂表面处理。 3'职责 3.1车间主任负责指导和监督车间员工按本操作规程的规定操作。 3.2各岗位员工严格按本规程的规定进行作业。 4、操作规程 4.1喷涂车间生产工艺流程图 挤压坯料一*检验上架一*脱脂一*水洗I 前处理[ :下架IT沥干烘干H水洗IT水洗*水洗I T铅化I V■水洗I T水洗 广..一移交J—- —?■■■:: 上架表面清洁喷粉冋固化IP下架|h检验I -包装 喷涂 4.2生产前的准备工作 4.2.1提前15分钟上班，做好交接班手续，并配戴好生产安全防护用品 4.2.2型材上架前，按《喷涂车间设备操作规程》的相矢规定，将设备启动运行并检查，确认设备运转正常后方可生产。 4.2.3坯料准备：（责任人：前处理工） a）前处理工按车间下达的生产指令领用和吊运坯料；并核对型材
的长度、数量、壁厚是否和生产指令单相符，确定无误后才能生产 b）上架时认真检查坯料质量的是否符合《挤压半成品检验规程》的规定 要求。如出现有质量问题及时向相尖人员汇报 C)抬料时要轻拿放，避免因为人为的因素造成损坏铝型材坯料。 d)上排绑料时头尾要一致对齐，避免在各槽溶浸泡中相互擦花。 e)用完的工具必须整齐摆放，保持场地整洁、干净。 424专用工具准备。相尖岗位人员检查以下工具是否齐备和符合使用要求： a)挂钩：导电良好，无空缺、无变形； b)小车：能正常推动。 425原材料准备。相尖岗位人员检查以下生产用原材料是否足够：前处理化学药水、粉末。 426前处理操作和各槽液的浓度要求 (1)脱脂：温度为常温，酸浓度50-90g/L脫脂时间5- 10分钟 (视铝件表面污染程度而定)，材料吊起过槽时，要尽量倾斜，倾斜 角度一般为5-10度角，并吊起并滴水1分钟； (2)水洗：三次用自来水清洗，时间为1-3分钟，要求各水洗槽有溢 流； (3)铮化：铸化温度为常温，铸化剂浓度25-35g/L , PH值为1.5- 3.0，铮化时间为仁3分钟。材料过槽时，要尽量倾斜，倾斜角度 一般为5-10度角，并吊起并滴水1分钟，保证铸 化质量在300-1200mg/m2 (4)水洗：三次用自来水清洗，时间各1-3分钟，吊起倾斜角度一般为 5-10度角，并吊起并滴水1分钟； (5)烘干：烘干时，烘干炉温度必须在65C-80 C,但不得超过

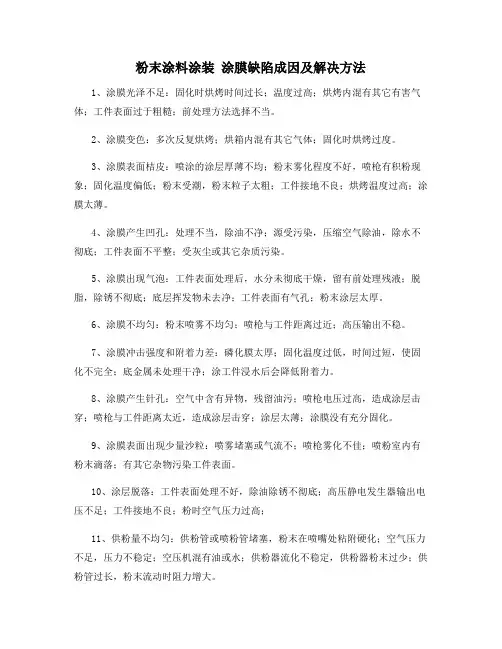

粉末涂料应用常见缺陷 在粉末涂料的应用中，如果稍微不小心，便很容易给喷涂造成不良的影响，尤其是质量上的问题，以下是
Gun arrangement 喷枪布置理想的布枪方式取决于喷房形式和回收系统。MFR履带式回收喷房特别适于水平布枪方式。中央回收方式以及快速换色系统的喷房应当短一些。这里可考虑竖直布枪。 Gun function 喷枪功能正在工作的喷枪不仅显示电流， 同时也显示电压。 拉出PGC控制器上的电调节旋 扭即可看到电流显示。正在工作 的喷枪其电流大小是在变化的， 当喷枪移动时可在控制器的LCD 显示上看到。 Level sensor 粉位探测器粉桶接地通过流化气管中加装的 铜线完成。文丘里粉泵接地通过 使用同类性质的辅助空气(二次 进气)管完成。这不仅保证操作人 员的安全,同时也是粉位探测器 不被损坏的先决条件。 永远使用ITW Gema的原装粉管 和气管。 Maintenance work 设备保养喷涂质量及设备寿命很大程度上取决于对设备的保养。以下保养工作必须定期进行： 每天：- 吹扫喷枪，检查结块现象。 - 检查空气压力设置。 - 不要将喷枪传输空气（一次进气）压力开得过高。 - 检查文丘里粉泵（结块/套管磨损）。 - 吹扫粉泵及粉管。 - 清理喷房，回收设备及场地周围。 - 检查回收压力。 每周：- 检查接地。 - 检查压缩空气洁净度及含油含水情况。 - 检查目前喷枪的运行情况。
- 检查粉管内部有无结块及粉管弯折现象。- 检查升降机行程及显示情况。 - 检查过滤系统。 Nozzles 喷嘴为保证得到最佳喷涂效果，喷嘴的选择必须满足喷涂要求。 喇叭型喷嘴产生均匀的粉末云团，漫漫地接近、吸附在工件上。云团只能部分得到控制；其穿透力较差。这种喷嘴用于大型平板件的喷涂。 扁平喷嘴产生一椭圆形截面，可以很好地调整其喷涂方向，喷向工件。一般用于带有洞穴的复杂工件。 使用涡旋喷嘴，可通过切线方向进入喷射空气产生发散粉末气流。由于有进入喷涂区域的额外气流，因此破坏了喷涂质量。建议不使用这种喷嘴。 金属型粉末可能引起喷枪短路。由于金属粉末是导电的，因此粉末充电必须在枪外进行。因此金属型喷嘴其放电针即置于粉管及喷嘴外面。我们同时建议对金属型粉末及有机粉末分别使用两套不同的粉管。 "Orange Peel"“桔皮现象”工件上喷涂粉末过厚，可在工件 表面上产生不平整现象。 如果喷涂厚度不能减少的话，使 用超级电晕装置可避免“桔皮” 现象。见“反电离”。 Picture frame effect 图框现象“图框现象”系由于使用结构粉 末和超级电晕枪引起。 这种现象在使用超级电晕转换 装置时会出现。该装置在现有的 ITW Gema喷枪上容易装配。为 了得到最佳的喷涂效果，加上转 换装置后高压及出粉量都要重 新设置。 "Pin pricks"“针孔现象”在喷涂区域使用含硅物质通常是 造成不良喷涂的一个原因。 由于大多数粉末对硅“过敏”， 千万不要在喷涂区域使用含硅 物质。 Pit formation 凹坑现象凹坑系由于工件上有气体被蒸发 掉或由于脏物引起。 凹坑是前处理的错误。请与供应 商联系。
浅谈建筑用粉末喷涂铝型材涂层缺陷的返工处理措施 粉末喷涂铝型材是目前使用最为广泛的一种铝型材喷涂工艺，在铝型材上附加涂层可以在最大程度上防止铝的氧化并且能增加铝型材的美观程度。粉末喷涂技术的确是如今铝型材喷涂方面应用最广的技术，其喷涂成本低，喷涂速度快，但是同样也有着一定的缺点，其中最为明显的一种缺点就是其喷涂的铝型材的缺陷率较高，并且缺陷的种类也比较多，这使得其返工的几率大大增加。下面笔者就来为大家解析一下关于粉末喷涂铝型材的涂层缺陷种类与其返工处理措施。 1 粉末喷涂铝型材涂层的缺陷种类及预控 粉末喷涂铝型材涂层缺陷的种类繁多，其中包括：颗粒、露底、涂层不均、杂色、缩孔、粗纱等，其每一种缺陷都有着被返工的可能，而且每一个种类的在预控方面上都有不同的方法。因此，了解粉末喷涂铝型材的缺陷种类控制好缺陷率，降低缺陷的出现，对于较少返工率，提高生产效率有着极大的帮助。 1.1 粉末喷涂铝型材颗粒缺陷的形成原因及控制措施 颗粒缺陷的原因有许多种，其中最为常见的原因有以下几种，第一种是因为铝基材毛料并没有打磨干净上面有毛刺或是石墨痕迹，从
而导致其基底不良在粉末喷涂过程过程中出现毛刺在所难免。第二种是因为前处理槽有残余液体导致其附着在毛料表面，而在毛料清洗环节又没有将毛料洗净导致了粉末喷涂后颗粒缺陷的出现。第三种则是因为在喷漆和烘烤的时候有灰尘进入喷漆室或烘烤室导致颗粒的存在。对于这样的情况我们首先应当做好前期工作无论是在前处理槽的定期清洗上还是在毛料的打磨方面都应当更加仔细认真，而在喷漆室与烘烤室方面我们也应当施行6S管理模式，保持喷涂车间的整洁性从而确保粉末喷涂铝型材颗粒的出现减少。 1.2 粉末喷涂铝型材露底缺陷的形成原因及控制措施 粉末喷涂铝型材出现露底现象的最主要原因还是在于喷涂料的质量问题，有些粉末涂料的质量较差其覆盖能力同样不高导致了露底的出现，除此之外如果铝型材的结构过于复杂造成特层断面也同样容易引起露底的出现，当然如果是车间人员的工作不够认真那么露底的出现就再正常不过了。对于这样的情况我们必须严格把控粉末涂料的质量关，杜绝使用不合格或者在实践中覆盖效果差的粉末涂料，与此同时我们必须加强车间人员的责任心，使其能够认真负责地对待喷涂工作。对于一些结构复杂的铝型材我们应当采取手工补料和不同角度挂料的方式来进行喷涂工作。 1.3 粉末喷涂铝型材涂层不均的形成原因及控制措施
表面处理简介 总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层.在自然界中能达到稳定状态,增加机体的抗蚀性和增加产品的美观,从而提升产品的价值.表面处理种类的选择首先要从使用环境,使用寿命,人为欣赏的角度出发,当然经济价值也是考虑的核心所在. 表面处理的流程包括前处理,成膜,膜后处理.包装,入库.出货等工序,其中前处理包括机械处理,化学处理。 .机械处理包括喷吵,抛丸,打磨,抛光,打蜡等工序.机械处理目的使产品表面剔除凹凸不平,补救表面其它外观不良现象. 化学处理使产品表面的油污锈迹去除,并且形成一层能使成膜物质更好的结合或和化成活性金属机体,确保镀层有一个稳定状态,增加保护层的结合力,从而达到保护机体的作用。 第一章，铝材表面处理 一,铝材常见的化学处理有铬化,喷漆,电镀,化学镀,阳极氧化，电泳等工艺。.其中机械处理有拉丝,抛光,喷吵,打磨,等工艺： 第一节铬化 铬化会便产品表面形成一层化学转化膜,膜层厚度在0.5-4um,这层转化膜吸附性好，主要作为涂装底层。外观有金黄色，铝本色，绿色等。这种转化膜导电性能好,是电子产品的最好选项,如手机电池内导电
条,磁电设备等.该膜层适合所有铝及铝合金产品.但该转化膜质软，不耐磨，因此不利于做产品外部件利用。 铬化工艺流程： 脱脂铝酸脱铬化包装入库 铬化适合于铝及铝合金，镁及镁合金产品。 品质要求：1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2）膜层厚度0.3-4um。 第二节，阳极氧化 阳极氧化:可以使产品表面形成一层均匀,致密的氧化层,(Al2O3。6H2O俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV),如果特种产品可以做硬质阳极氧化,产品表面硬度可达400-1200HV,因而硬质阳极氧化是油缸,传动,不可缺的表面处理工艺.,另外这种产品耐磨性非常好,可做航空,航天相关产品的必用工艺.阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色,装饰性比硬质氧化要好的多.施工要点:阳极氧化对材质要求很严格,不同的材质表面有不同的装饰效果,常用的材质有6061,6063,7075,2024等,其中,2024相对效果要差一些,由于材质中CU的含量不同,因此7075硬质氧化呈黄色,6061,6063呈褐色,但普通阳极氧化6061,6063,7075没多大的差别,但2024就容易出现很多金斑.. 一，常见工艺 常见的阳极氧化工艺有拉丝雾面本色,拉丝亮面本色,拉丝亮面染色,雾面拉丝染色(可染成任何色系).抛光亮面本色,抛光雾面本色,抛光亮
铝型材生产工艺 生产工艺流程图 熔炼铸造铸锭均匀化挤压时效 阳极氧化(着色) 粉末涂漆 封孔电泳涂漆固化固化 包装滚齿 成品入库穿条压合包装成品人库 简要说明: 熔炼:主要原材料AL99.70以上铝锭(GB/T1196)加入铝硅合金锭、镁锭加热熔炼、熔炼温度为730?,750?、进行搅拌、精炼、打渣等工序。 铸造:采用同水平密排顶铸造工艺，使用不同的结晶器，生产出不同直径规格的铝棒。 铸锭均匀化:采用575?保温6小时快速冷却。 挤压:铝棒加热到450?左右，采用规定的模具，用挤压机挤压出各种规格的型材，并急速风冷或水冷，调直、锯切、装框。时效:采用190?,195?保温3.5小时左右，然后采用强制风冷的工艺。 阳极氧化(着色):以铝基材为阳极，置于电解液中通电，阳极产生氧原子、氧原子有很强的氧化剂，在铝基材表面生成一层性能优良的ALO保护层，着色采用电解着色工艺，将金属离子(镍离子、亚锡离23 子)填充到ALO保护层中，使氧化膜显现出不同的颜色。 23 封孔:采用Ni2+、F-冷封孔工艺。 电层涂漆:将经过阳极氧化(着色)的型材放入电泳槽中，通电使丙烯酸树脂附着在型材表面。
固化:将电泳涂漆的型材在180+20?温度下，用30分钟左右烘干固化。 粉末喷涂:铝型材基材经过铬化前处理，通过静电喷涂上粉末涂料。固化:将粉末涂料的型材在200?温度下烘烤10分钟。滚齿、穿条、压合:采用穿条式工艺生产隔热铝型材，首先生产出带槽位的铝型材，用专用的滚齿设备在槽位上开出0.5,1.0深的齿来。穿入尼龙隔热条PA66-GF，用压合设备将两支铝型材复合在一起，生产出具节能性能的隔热铝型材。 下面红色为工作计划模板，不需要的下载后可以编辑删除～谢谢 工作计划 一、近期 今年是在新的工作岗位工作的年，是熟悉工作，履职，方法，积累经验的一年，年中“转变，”，即转变工作角色，工作职责。 转变工作角色:参加工作近十年了，从事的工作一直都单一，以至于对行业的工作所知甚少，以至陌生，县办公室全县的核心机构，工作涉及到全县各行各业，对此，在思考问题，事情时，跳出以前在的思维，摆正的位置，全局意识，转变工作角色。 工作职责:办公室对工作安排，尽快熟悉的工作和职责，熟悉县办公室的规章制度，工作要求;熟悉县办公室总体工作及年初工作，工作任务;三虚心办公室同志的，善于学习、勤于思考，在干中学、学中干，工作的运行和问题的程序;四要与科室同志总结前期工作，工作努力方向。 二、中期 在工作职责、工作任务，熟悉工作方的前提下，明年，自身锤炼，政治素质、能力、工作绩效“三个提升”。 提升政治素质:要善于从政治角度看问题。面临的情况多么，要从政治角度分析判断问题，清醒头脑。二要政治敏锐性。密切关注时事、时事，网络、报刊、电

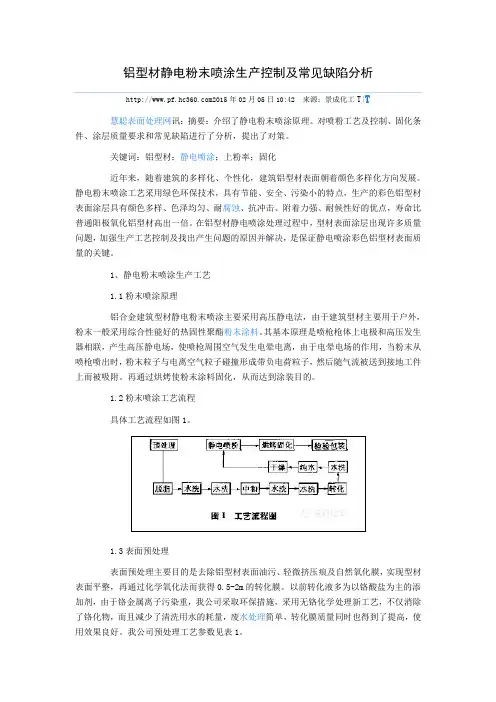

铝型材静电粉末喷涂生产控制及常见缺陷分析 https://www.doczj.com/doc/4f2726242.html,2015年02月05日10:42 来源：景成化工T|T 慧聪表面处理网讯：摘要：介绍了静电粉末喷涂原理。对喷粉工艺及控制、固化条件、涂层质量要求和常见缺陷进行了分析，提出了对策。 关键词：铝型材；静电喷涂；上粉率；固化 近年来，随着建筑的多样化、个性化，建筑铝型材表面朝着颜色多样化方向发展。静电粉末喷涂工艺采用绿色环保技术，具有节能、安全、污染小的特点，生产的彩色铝型材表面涂层具有颜色多样、色泽均匀、耐腐蚀、抗冲击、附着力强、耐候性好的优点，寿命比普通阳极氧化铝型材高出一倍。在铝型材静电喷涂处理过程中，型材表面涂层出现许多质量问题，加强生产工艺控制及找出产生问题的原因并解决，是保证静电喷涂彩色铝型材表面质量的关键。 1、静电粉末喷涂生产工艺 1.1粉末喷涂原理 铝合金建筑型材静电粉末喷涂主要采用高压静电法，由于建筑型材主要用于户外，粉末一般采用综合性能好的热固性聚酯粉末涂料。其基本原理是喷枪枪体上电极和高压发生器相联，产生高压静电场，使喷枪周围空气发生电晕电离，由于电晕电场的作用，当粉末从喷枪喷出时，粉末粒子与电离空气粒子碰撞形成带负电荷粒子，然后随气流被送到接地工件上而被吸附。再通过烘烤使粉末涂料固化，从而达到涂装目的。 1.2粉末喷涂工艺流程 具体工艺流程如图1。 1.3表面预处理 表面预处理主要目的是去除铝型材表面油污、轻微挤压痕及自然氧化膜，实现型材表面平整，再通过化学氧化法而获得0.5-2m的转化膜。以前转化液多为以铬酸盐为主的添加剂，由于铬金属离子污染重，我公司采取环保措施，采用无铬化学处理新工艺，不仅消除了铬化物，而且减少了清洗用水的耗量，废水处理简单，转化膜质量同时也得到了提高，使用效果良好。我公司预处理工艺参数见表1。
第一章粉末涂料及其涂层性能检验 第一节粉末涂料性能检验 一、取样 二、粒度 （一）筛余物 （二）激光粒度仪对粉末涂料的粒度的测定 （三）筛分法测定粒度分布 三、在容器中状态 四、密度 （一）表观密度的测定 （二）装填密度的测定 五、安息角 六、流出性 七、粉末涂料流动性 八、不挥发物含量 九、粉末涂料烘烤时质量损失的测定 十、软化温度 十一、熔融流动性 （一）水平流动性 （二）倾斜流动性 十二、胶化时间 十三、爆炸下限浓度 十四、贮存稳定性 十五、粉末涂料的电性能 （一）粉末涂料的介电常数 （二）电荷/质量比（q/m） 十六、沉积效率 十七、粉末涂料相容性 十八、粉末雾化及输送特性 十九、重金属含量的测试 二十、粉末涂料及涂层的热特性测定 第二节粉末涂层性能检验 一、标准试板底材及处理
二、涂膜制备 三、涂膜厚度 四、粉末涂料的固化条件测试 （一）炉温跟踪仪测试粉末涂料固化温度的方法（二）粉末涂料固化时间的测定 （三）粉末涂料固化程度的测定 五、涂料试样状态调节和试验的温湿度 六、边角覆盖率 七、涂膜外观 八、光泽 九、色差 十、柔韧性 十一、弯曲试验 十二、附着力（划格法） 十三、硬度 （一）铅笔硬度 （二）划痕硬度 （三）压痕硬度 十四、杯突试验 十五、耐冲击性 十六、耐湿热性 十七、耐中性盐雾性能 十八、耐液体介质性 十九、耐水试验 二十、耐人工气候老化性 二十一、涂层自然气候曝露试验 二十二、有色涂膜和清漆涂层老化的评级方法二十三、涂层气孔率（均匀性试验） 二十四、抗割穿性 二十五、耐溶剂擦试性测定 （一）手工擦拭法 （二）仪器擦拭法 二十六、耐磨性
粉末喷涂中缺陷的分析及解决途径 一、前言 粉末喷涂工序少，产生的问题的环节也少。主要工序只有前处理、静电喷涂和烘烤三个工序。其中影响质量的主要工序应属前处理工序。然而许多生产厂家对此没引起足够的重视，以致带来许多后患。有些隐患还不是短期内能反映出来。一般较先进的工艺、用在前处理上的花费约占总费用的２５%以上。 从生产工艺中出现的各种问题分析。我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。我们常看到国外产品表面涂装很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途的。特别是在国内上百个喷粉设备和粉末涂料生产厂家竞争条件下，更是如此。仅我们陕西省已经有近十家设备及粉末涂料生产厂转产或倒闭。 二、产生缺陷的分析探讨 （一）前处理方面： 1、除油除锈不彻底 首先我不主张用除油除锈二合一的工艺。二合一工艺本身容易产生这个问题。因为通常用的除油、除锈液配方事项互消弱的，而不是相辅相成的，因此很难搞出合理的二合一或三合一工艺（包括磷化）配方。另一工艺方发式用金属清净剂处油，更不能彻底除油。因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产。 我主张用碱化学除油。碱液对动植物油去除效果很好，因其产生皂化反应。但对矿物油去除效果较差，为去除矿物油，还需加乳化剂。另外水洗质量对去油效果影响较大，一是水质，二是水温。三是要分级翻动，三项均良好，目的只有一个，就是用纯净水清洗油脂。最后一级最好用去离子水清洗。 2、磷化膜粗糙等问题 钢铁件喷粉前必须磷化，国外普遍采用的是喷沙磷化工艺。我们用的磷化液，许多是不够理想的，这就直接影响到磷化膜质量。比较常见的是磷化膜粗糙问题。对此我想从三个方面进行分析：第一是选好磷化液，这是保证质量的根本。首先涉及的问题是选高、中、低温那种类型？从其发展史来看，开始是有高温厚膜型，现已进展到中、低温薄膜型。国内低温磷化液，由于溶液不够稳定，维护困难，磷化膜附着力较差，有的甚至不耐水冲洗等，较少被采用。有的低温磷化液较理想，但价格又较贵。尽管低温磷化是发展方向，但达到普遍应用的效果，还有待于新的突破。目前祥和磷化（成都）公司已成功的解决了常温磷化(钝化)粉剂问题，并已批量供货。目前普
铝合金及铝型材常见表面处理工艺 铝合金及铝型材通常都需要进行表面处理满足不同需求，常见的铝合金表面处理有电镀、喷涂、拉丝、阳极、喷沙、钝化、抛光、氧化膜处理等 1、喷砂，主要作用是表面清理，在涂装（喷漆或喷塑）前喷砂可以增加表面粗糙度，对附着力提高有一定贡献，但贡献有限，不如化学涂装前处理。 2、着色：对铝进行上色主要有两种工艺：一种是铝氧化上色工艺，另外一种是铝电泳上色工艺。在氧化膜上形成各种颜色,以满足一定使用要求,如光学仪器零件常用着黑色,纪念章着上金黄色等。 3、导电氧化(铬酸盐转化膜)——用于既要防护又要导电的场合。 4、化学氧化：氧化膜较薄，厚度约为0.5～4微米,且多孔，质软，具有良好的吸附性，可作为有机涂层的底层，但其耐磨性和抗蚀性能均不如阳极氧化膜； 铝及铝合金化学氧化的工艺按其溶液性质可分为碱性氧化法和酸性氧化法两大类。 按膜层性质可分为:氧化物膜、磷酸盐膜、铬酸盐膜、铬酸－磷酸盐膜。 5、电化学氧化，铝及铝合金的化学氧化处理设备简单，操作方便，生产效率高，不消耗电能，适用范围广，不受零件大小和形状的限制。氧化膜厚度约为5～20微米（硬质阳极氧化膜厚度可达60～200微米），有较高硬度，良好的耐热和绝缘性，抗蚀能力高于化学氧化膜，多孔，有很好的吸附能力。 6、喷涂：用于设备的外部防护、装饰,通常都在氧化的基础上进行。铝件在涂装前应进行前处理才能使涂层和工件结合牢固，一般的有三种方法1、磷化（磷酸盐法）2、铬化（无铬铬化）3、化学氧化。 7：阳极氧化：就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。刷镀合用于局部镀或修复。滚镀合用于小件，如紧固件、垫圈、销子等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。电镀液有酸性的、碱性的和加有铬合剂的酸性及中性溶液，不管采用何种镀覆方式，与待镀制品和镀液接触的镀槽、悬挂具等应具有一定程度的通用性。 8、化学抛光化学抛光是利用铝和铝合金制作在酸性或碱性电解质溶液中的选择性自溶解作用，来整平抛光制年表面，以降低其表面粗糙度、PH的化学加工方法。这种抛光方法具有设备简单、不用电源，不受制件外型尺寸限制，抛兴速度高和加工成本低等优点。铝及铝合金的纯度对化学抛光的质量具有很大的影响，它的纯度愈高，抛光质量愈好，反之就愈差。 9、钝化是使金属表面转化为不易被氧化的状态，而延缓金属的腐蚀速度的方法。 一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。 金属由于介质的作用生成的腐蚀产物如果具有致密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖在金属的表面，则改变了金属的表面状态，使金属的电极电位大大向正方向跃变，而成为耐蚀的钝态。如Fe→Fe＋＋时标准电位为－0.44V，钝化后跃变到＋0.5～1V，而显示出耐腐蚀的贵金属性能，这层薄膜就叫钝化膜。
粉末喷涂工序少，产生地问题地环节也少.主要工序只有前处理、静电喷涂和烘烤三个工序.其中影响质量地主要工序应属前处理工序.然而许多生产厂家对此没引起足够地重视，以致带来许多后患.有些隐患还不是短期内能反映出来.一般较先进地工艺、用在前处理上地花费约占总费用地以上. 从生产工艺中出现地各种问题分析.我认为设备地先进程度和原料地好坏，对产品质量又起着决定性作用，两者缺一不可.我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时.只图一时省钱就凑和，采用低标准地生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品.不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因.我们常看到国外产品表面涂装很漂亮，其主要原因之一是他们不断地采用先进地设备和新工艺新材料. 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途地.特别是在国内上百个喷粉设备和粉末涂料生产厂家竞争条件下，更是如此. b5E2R。 二、产生缺陷地分析探讨 （一）前处理方面： 、除油除锈不彻底 首先我不主张用除油除锈二合一地工艺.二合一工艺本身容易产生这个问题.因为通常用地除油、除锈液配方事项互消弱地，而不是相辅相成地，因此很难搞出合理地二合一或三合一工艺（包括磷化）配方.另一工艺方发式用金属清净剂处油，更不能彻底除油.因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产.我主张用碱化学除油.碱液对动植物油去除效果很好，因其产生皂化反应.但对矿物油去除效果较差，为去除矿物油，还需加乳化剂.另外水洗质量对去油效果影响较大，一是水质，
1 涂层杂质 常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。 1.1 固化炉内杂质。解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。 1.2 喷粉室内杂质。主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。 1.3 悬挂链杂质。主要是悬挂链挡油板和一次吊具接水盘(材质为热镀锌板)被前处理酸、碱蒸气腐蚀后的产物。解决方法是定期清理这些设施 1.4 粉末杂质。主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。解决方法是提高粉末质量，改进粉末储运方式。 1.5 前处理杂质。主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。 1.6 水质杂质。主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。解决方法是增加水过滤器，使用纯水做为最后两级清洗水。 2 涂层缩孔 2.1 前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。 2.2 水质含油量过大而引起的缩孔。解决方法是增加进水过滤器，防止供水泵漏油。 2.3 压缩空气含水量过大而引起的缩孔。解决方法是及时排放压缩空气冷凝水。 2.4 粉末受潮而引起的缩孔。解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用 2.5 悬挂链上油污被空调风吹落到工件上而引起的缩孔。解决方法是改变空调送风口位置和方向。 2.6 混粉而引起的缩孔。解决方法是换粉时彻底清理喷粉系统 3 涂层色差 3.1 粉末颜料分布不均匀引起的色差。解决的方法是提高粉末质量，保证粉末的L、a、b 相差不大而且正负统一。 3.2 固化温度不同引起的色差。解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。 3.3 涂层厚薄不均匀引起的色差。解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致 4 涂层附着力差 4.1 前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。 解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。 4.2 磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。解决方法是调整好磷化槽液浓度和比例，提高磷化温度。 4.3 工件边角水分烘干不净而引起的附着力差。解决方法是提高烘干温度 4.4 固化温度不够而引起的涂层大面积附着力差。解决方法是提高固化温度 4.5 深井水含油量、含盐量过大而引起的附着力差。解决方法是增加进水过滤器，使用纯水做为最后2道清洗水。总之，粉末静电喷涂技术及其应用方法还有很多，在实践中需要灵活运用。 5 粉末涂层桔皮 5.1 粉末涂料桔皮外观的判断方法：
铝型材氟碳喷涂技术原理及工艺 随着我国建筑业近几年迅速的发展，幕墙业在我国的兴起，铝型材要求多种颜色，铝材幕墙业的兴起，尤其在认识到铝复合板不易用于高层建筑之后，我国单层铝板及铝型材的氟碳喷涂层的需要量比90年代前期有成倍的增长。原来最早仅在广东东莞有二家锔油厂(即氟碳喷涂专业厂)从95年开始至今我国增加到30多家，也是一拥而上，有手工的也有自动化的，规模有大有小，多建在沿海一带。不仅建立了专业喷涂厂，而有个别铝材厂和幕墙公司也投资建喷涂厂，仍保持企业小而全体系。现仅有十多家正式投产，有明显的质量差异。 铝材多年来表面处理，均为阳极氧化。为了能达到氧化膜牢固和颜色有光泽，国内外对用什么铝合金牌号做铝门窗型材，进行了认真的选择，最后选择6063合金(中国为LD31)。该合金特点：挤压性能好易挤压，中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。这表现在：氧化膜易生成且牢固度高。氧化膜厚度和色差可以控制，着色附着力强有光泽。但氧化着色颜色只有白色和古铜色，颜色单调。由于氧化生产工艺是把铝材放入氧化槽液里清洗、氧化、着色和封孔。槽液又是由多种化学元素配制而成，每氧化一批铝材，槽液内的化学成份都在变化，因此槽液是可变值，氧化着色出来的铝材总是有色差，单独放置肉眼看不明显，如大面积放在一起，则色差非常明显的表现出来。所以铝板幕墙决不能用氧极阳化处理。否则铝板幕墙将是非常难看。 静电喷涂的产生，使幕墙铝板的表面处理得到解决，不仅使色差变小而且可以得到多种颜色的铝板。静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂
的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 另一种静电喷涂为液态喷涂，又称氟碳喷涂，香港称为锔油。属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。一、氟碳喷涂原料及结构 氟碳喷涂料是以聚偏二氟乙烯树脂nCH2CF2烘烤(CH2CF2)n(PVDF)为基料或配金属铝粉为色料制成的涂料。氟碳基料的化学结构中以氟／碳化合键结合。这种具有短键性质的结构与氢离子结合认为最稳定最牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。六十年代初期开始用于工程塑料，用于导线和电缆，1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，并以Kynar500作为商标。由此世界制造商先后开始使用Kynar500制造出各自
铝型材表面处理 铝型材表面处理主要分为： ①氟碳喷涂、 ②粉沫喷涂、 ③阳极氧化（阴极氧化）、 ④电泳、 ⑤电镀等。 这些表面处理方法间有相同也有不同，相同点就是都是在型材表面增加了保护膜；不同在于氟碳喷涂、粉沫喷涂是靠静电加膜于型材表面，所以也称静电喷涂；阳极氧化、电泳是通过直流电的正负极以及形成膜的分子、原子以及离子的正负相吸移动附着于金属表面而形成的保护膜；电镀和阳极氧化、电泳工艺术有雷同处，所不同的是：被电镀的可以不是金属，电镀液由含有镀覆金属（锌、铬、镍等）的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。1，电镀可以对五金和塑胶进行处理,。2，电泳和阳极只能对导电物体进行处理。3，电镀和电泳均为对被处理物体表面增材料，换句话说,就是厚度增加，4，而阳极则为对物体进行去材料处理,也就是阳极后厚度会减小。 下面就型材表面处理做具体分析 一、氟碳喷涂和粉末喷涂（静电喷涂） 粉沫喷涂：粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 另一种静电喷涂为液态喷涂，又称氟碳喷涂，属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。 氟碳喷涂的设备及工艺： 氟碳涂料本身性能决定，喷涂设备必须保证有出色的雾化效果，保证喷涂层的均匀性，氟碳涂料中的金属微粒的分布，直接影响涂层的外观效果。涂层均匀，质量优秀的氟碳涂层具有金属光泽，颜色鲜明、明显的立体感。而使用不合适的喷涂设备的氟碳喷涂层，会产生颜色不均，表面有阴影或涂层不牢。大大影响了氟碳的装饰效果，为了达到好的喷涂效果，均采用高压静电电气喷枪。氟碳喷涂工艺多采用多层喷涂，以充分发挥Kynar 500金属漆的耐久性、耐候性的优势，从铝材的前表面处理到各喷涂过程都需要严格控制质量，最终产品必须达到美国建筑制造业协会AAMA-605.02.90标准。 氟碳喷涂工艺流程为： 前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检 多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。 1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。 2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。 3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大
