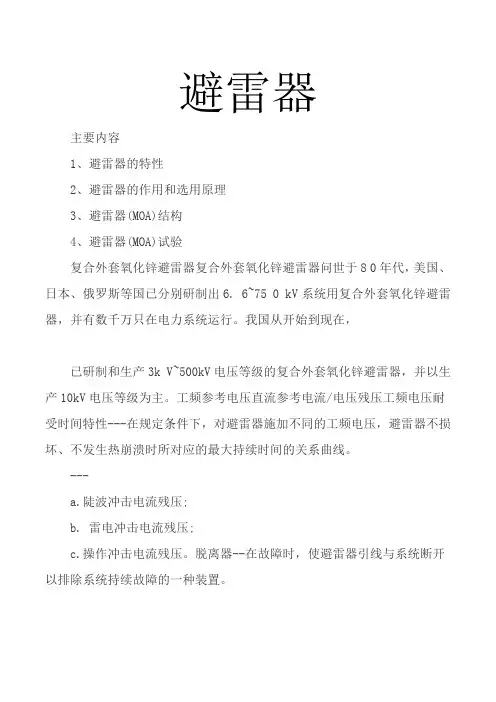

避雷器

买避雷器,就选民熔电气

品质有保障,价格实惠。

1、电力系统过电压可分为三类:1。临时过电压:这种过电压一般由单相接地、甩负荷或谐振引起,持续时间较长。

2操作过电压:正常运行或故障引起的电磁暂态过程,使系统从一个稳定状态变为另一个稳定状态,从而产生过电压。

三。雷电过电压可分为以下三种类型:感应雷达电压、雷击过电压、雷击杆塔引起的反击过电压。

由于杆塔本身的电感和接地电阻的存在,雷电电流对杆塔导体电阻产生的电压降产生反击电压。一般要求杆塔接地电阻小于10欧姆。电磁式电压互感器为星形一次性绕组,中性点直接接地。

当进行某些操作时,电压互感器的励磁阻抗和系统对地电容构成一个非线性谐振电路。由于电路参数和外部励磁条件的不同,可能会产生分频、工频或高频铁磁谐振过电压。

统计表明,由电磁式电压互感器引起的铁磁谐振过电压是中性点不接地系统中最常见的内部过电压,也是造成事故最多的原因2氧化锌避雷器(MOA)的作用是电力系统中的电气设备不仅承受正常工作电压下的工频电压,有时还会遭受临时过电压、操作过电压和雷电过电压。由于雷电过电压和操作过电压的幅值会超过电力设备

的绝缘承受水平,在过电压的冲击下,设备的绝缘会受到破坏,从而发生设备事故。

因此,必须采取综合措施来限制电力系统的过电压。避雷器是电力系统的防雷措施之一。三。避雷器是限制过电压的主要保护装置。它是发电厂变电站防雷的基本防护措施之一。

4工作原理:避雷器通常连接在系统和地之间,并与“被保护”设备并联。在正常工作电压下,氧化锌电阻表现出很高的电阻,通过它的电流只有微安级;当系统存在危及电气设备绝缘的过电压时,由于氧化锌电阻的非线性,避雷器两端的残余电压被限制在允许值内,并吸收过电压能量来保护电气设备的绝缘。

5、避雷器的运行特性1)在正常工作电压情况下,避雷器对地有较高的绝缘电阻,等于开路。

6、在出现异常电压(如大(过电压)时,不论异常电压频率的高低,避雷器均能很快地对地接通,使雷电流迅速对地放电。这时避雷器电阻变得很小,接近短路。

7、在异常电压、大电流通过避雷器时,避雷器不能过热或损坏。在雷电流以及短的时间通过后恢复到正常电压时,能迅速灭弧,电阻马上变得极大,对地又立即不通,停止放电,阻止电路的正常工频电流跟随通过。
