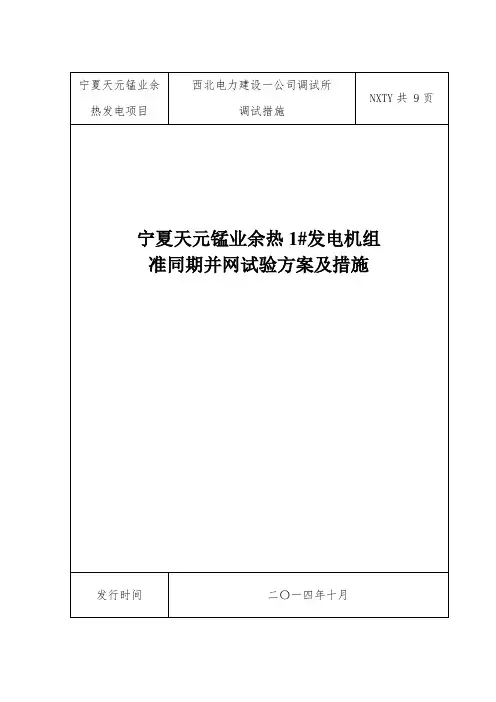

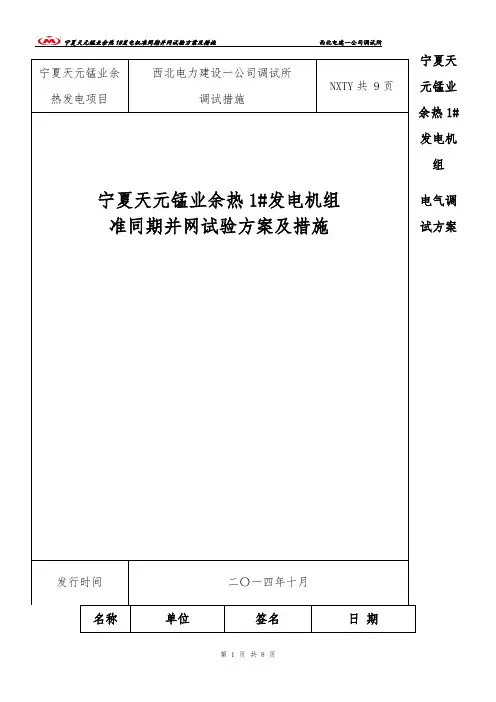

宁夏天元锰业余
热发电项目 西北电力建设一公司调试所 调试措施
NXTY 共 9页
发行时间 二〇一四年十月
宁夏天元锰业余热1#发电机组
准同期并网试验方案及措施
宁夏天元锰业余热1#发电机组
电气调试方案
名称单位签名日期批准建设单位
审核施工单位监理单位调试单位
编写调试单位
措施名称：宁夏天元锰业余热1#发电机准同期并网试验方案及措施
措施编号：NXTYMY201410措施日期：2014年10月
保管年限：长期密级：一般
试验负责人：刘迎锋
试验地点：宁夏天元锰业余热发电车间
参加试验人员：刘迎锋、曾志文
参加试验单位：陕西电建一公司调试所（以下简称调试单位）、山东恒信建设监理公司（以下简称监理单位）、山东兴润建设有限公司（以下简称安装单位）；宁夏天元锰业余热发电电气车间（以下简称生产单位）、设备厂家等
试验日期：2014年10月
目录
1.系统概述 (4)
2.主要设备参数 (5)
3.编制依据与执行的标准 (6)
4.试验仪器 (6)
5. 试验应具备的条件 (6)
6. 发电机短路特性试验 (7)
组织机构及人员分工 (8)
8.安全技术措施 (9)
1、系统概述
1.1系统概述：
1.1.1宁夏天元锰业余热发电工程，设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉，配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。锅炉以煤/煤矸石燃烧，由山东省环能设计院有限公司设计。由山东兴润建设有限公司负责安装，西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程，其发电机出口电压为10.5KV，发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线；与枣锰Ⅰ回联络线并入系统；
1.1.3 110KV系统设计为双母分段，Ⅰ母与Ⅱ母互为备用，Ⅰ母与Ⅱ母之间装设有母
联开关为两段母线并列运行联络点，
1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线，经1#，2#、#3（2#发电机）、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行；10KVⅠ段至Ⅳ段工作电源进线与备用电源装设（无扰动快切装置）。1.1.5 400V厂用系统1#至4#厂用变供400VⅠ段至Ⅳ段低压厂用母线运行；400V 工作电源及备用电源系统装设备自投装置。
1.2同期系统设手动同期和自动同期两种方式。自动准同期为南京南瑞继电保护电气有限公司生产的RCS-9000系列自动准同期装置。
1.2.1发电机保护为微机型，采用南京南瑞继电保护电气有限公司生产的RCS-985R/SS系列发电机保护装置。
1.2.2主变保护为微机型，采用（差动）南京南瑞继电保护电气有限公司生产的RCS-9679CS和（后备）RCS-9681CS系列主变保护装置。
1.2.3线路保护为微机型，采用南京南瑞继电保护电气有限公司生产的RCS-943系列（V）超高压线路成套保护装置。
1.2.4母线保护为微机型，采用南京南瑞继电保护电气有限公司生产的RCS-915AB型母线保护装置。
1.2.5实时故障录波为微机型，采用南京南瑞继电保护电气有限公司生产的PCS-963发变组故障录波装置。
1.2.6无扰动快速切换为微机型，采用南京南瑞继电保护电气有限公司生产的PCS-9655厂用电快速切换装置。
1.3励磁系统采用静止可控硅励磁方式，采用上海赛奥自动化控制设备有限公司自动生产的LCT-2-275/218V微机励磁调节装置。
主要设备参数
2.1 2#主变
主变型号：SFZ11-20000/110 额定容量：20000KVA
额定电压：110/10.5 额定电流：105/1099.7A
频率: 50HZ 功率因数：0.8
接线方式：YNd11 冷却方式：ONAF
相数: 三相产品代号:1SD.001.1771
出厂序号: 130340-1 分接范围：（110±8×1.25%）/10.5KV 绝缘水平:LI480AC200-LI325AC140/175AC35
生产厂家：陕西汉中变压器有限公司
2.2发电机
发电机型号：QF2-15-2Z 额定容量：18.75MVA
额定功率：15MW 额定电压：10.5KV
额定电流：1031A 额定励磁电流: 275A
额定励磁电压：218V 额定转数: 3000r/min
频率: 50HZ 功率因数：0.8
接线方式：Y 绝缘等级: F
相数: 三相出厂日期: 2012年11月
标准编号:GB/T7064-2008 出厂编号: HD-L 12079
重量：42.5t
生产厂家：东方电气集团东方电机有限公司
2.2励磁变
励磁变型号：ZLSC9-140/10.5 额定容量：140KVA
频率: 50HZ 相数: 三相
标准代号: GB1094.11-2007 出厂序号：20120926
产品代号：IEC.710.1119.5 线圈最高温升100K
阻抗电压: 3.61% 联结组别: Yd11
使用条件: 户内式却方式: AN
绝缘水平hv：LI/AC75/35KV 绝缘水平LV：LI/AC3KV 额定电压：10.5±5%/0.315V 防护等级：IP00
高压侧额定电流:7.69A 低压侧额定电流：256.6A 绝缘耐热等级: F级重量:870Kg
生产厂家：山东德科电气有限公司
编制依据与执行的标准
3.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》。
3.2《火电工程启动调试工作规定》。
3.3《火电工程调整试运质量检验及评定标准》。
3.4《电力建设施工及验收技术规范》。
3.5《电气设备交接试验规程》。
3.6《火电工程质量监督站质量监督检查典型大纲（试行）》。
3.7 国家和行业相关标准、规程、规范。
3.8《二十九项反事故技术措施》。
3.9《电气装置安装工程电气设备交接试验标准》（2006年版）
3.10制造厂图纸、安装和使用说明书、质保书和出厂证明书等。
3.11设计院提交的设计资料和调试有关文件会议纪要等。
4.试验仪器：
序号仪器名称生产厂家
1 双钳相位伏安表一块西安锐锋
2 数字钳式万用表优利德
3 数字、指针式万用表各一块
5.试验应具备的条件
5.1 1#发电机组一次主系统设备应按安装规程要求竣工，验收完毕，经调试合格，技术资料齐全。
5.2 发电机二次系统各元件按规程标准调试结束，保护定值符合要求，操作、传动试验正确无误，二次电流回路进行一次通电检查，电压回路进行三相二次通电检查，同期回路检查传动试验符合要求，励磁调节器静态调试具备投入条件，励磁回路进行通电检查，调试技术资料齐全。
5.3 配套送出的输变电工程完成施工、安装、调试及验收合格。
5.4 辅机经分部试运，已达到设计要求，保护、仪表、测量和控制回路经调试合格，安全联锁试验符合要求，调试验收资料齐全，具备整套启动条件。
5.5 所有电气设备名称编号齐全，书写醒目、正确，带电部分标示清楚无误，隔离措施完备。
5.6 试验场所应平整、干净，平台栏杆、沟道及孔洞盖板齐全，道路畅通，照明充足。
5.7 有关生产照明、事故照明已调试完毕。
5.8 通信设备齐全，消防器材及人员到位，消防水系统、通风系统正
常。
5.9 生产已做好各种运行准备，运行人员到位，岗位职责明确，运行规程及制度已经配齐等，有关图纸资料、系统图表、各种记录表格、运行必须的备品配件、专用工具、安全用具等齐全，投入运行设备具有明确的命名和标识齐全。
5.10 施工单位已完成设备、保护、自动装置、单机调试及部分试运工作并验收合格，提交分部试运阶段的记录和有关技术文件及图纸资料，已做好试运设备的安全隔离措施，准备好启动调试工作中所需的工具和安全用具。
5.11 本整套启动试验措施报审完毕，并向所有试运人员交底、学习。
5.12供电局报批并网及有关文件已下达。
6.发电机准同期并网
6.1试验的目的：
检查同期系统的正确性和完整性，保证发电机组与系统实现同期并网。
6.2同期条件：
发电机短路、空载特性试验等并网前的各项试验已完毕，电流、电压、相序、相位及极性测试正确，检查发电机系统无异常，安全措施已拆除，警示牌齐全，门上锁，必要的地方设置遮栏，全部施工人员撤离现场。
6.3手动准同期并网的操作步骤；
6.3.1由当班值长申请调度1#机并网，待调度同意下令后进行以下操作：
6.3.2将1#发电机开关由试验位置摇至工作位置。
6.3.3 检查发电机1#发电机“就地”、“远控”方式开关在“远控”位置。
6.3.4 给上1#发电机所有保护压板。
6.3.5合上灭磁开关，切换置位转换开关至投入、缓升发电机电压至10.5KV。
6.3.6将同期方式切换开关切至“手动”位置。
6.3.7将同期工作/试验切换开关切至“工作”位置。。
6.3.8将同期无压/同期切换开关切至“检同期”位置。
6.3.9按下1#发电机同期确认选择开关键至4#通道。
6.3.10按下同期“手选确认”键
6.3.11调整发电机电压、频率；同期表压差表、频差表略偏向上方，整步表顺时针旋转。
6.3.12看同期表指针顺时针旋转距S点角度小于15度时，手动按下合闸HA按钮合上2#发电机出口901开关。(同期监察继电器动作正常)（复归同期装置）6.3.13检查发电机并网正常后，拉开1#发电机出口901开关。
6.3.14再次采用手动方式进行一次假并列操作。
6.4半自动准同期并网的操作步骤；
6.4.1将同期方式切换开关切至“半自动”位置。
6.4.2将同期工作/试验切换开关切至“工作”位置。。
6.4.3将同期无压/同期切换开关切至“检同期”位置。
6.4.4按下1#发电机同期确认选择开关键至4#通道。
6.4.5按下同期“手选确认”键
6.4.6自动准同期装置将自动扑捉同期点，待达到同期条件时自动准同期装置将发出合闸脉冲合上1#发电机出口901开关；
6.4.7恢复同期装置，检查发电机并网正常后拉开1#发电机出口901开关；6.4.8稍增无功，根据汽机温度、压力增加有功负荷；
6.4.9根据发电机风温投入发电机冷却水系统；
6.4.10全面检查1#发电机运行工况。
7.组织机构及人员分工
7.1山东兴润安装有限公司成立机组试运办公室，负责试验时的组织协调工作,建设单位，安装单位，调试单位，生产单位，监理，主要设备厂家共同参加试验工作。
7.2宁夏天元锰业发电项目部负责提供有关设备的保护定值，参加设的验收签证，试验过程中的倒闸操作，协调有关设备的代管权，电网调度部门提出启动申请。
7.3山东兴润安装有限公司负责现场设备维护检查。
7.4西北电建一公司调试所调负责试验措施及启动前技术交底并组织实施。
7.5试验的组成人员：
总指挥：
副总指挥：
调试单位：
安装单位：
生产单位：
主要设备厂家：
8安全技术措施：
8.1所有参加试验的人员应服从试验的统一指挥。
8.2所有试验操作应执行电气操作票，操作票由甲方运行人员填写，并经调试人员审核后方可执行。
8.3所有操作必须严格执行操作监护制度，由二人执行。
8.4试验中严格执行《电业安全规程》（发电厂及变电所部分）。
8.5试验方案在实验前10日报请有关领导审批后颁发给所有参加试验人员学习（包括甲方电气运行人员）讨论，按分工电气运行人员提前准备操作票和操作安全用具，调试人员准备调试仪器、仪表和记录表格等。
8.6试验现场照明充足，通信有畅通，供电安全可靠，系统图上墙，运规齐全，携带型接地线最少一组，消防器材完好待用。
8.7试验中发生一切异常现象应立即停止试验，分析解决后方能重新试验，坚决杜绝一切盲目操作行为。
西北电建一公司调试所
2014年10月15日
