水景、水池工程施工方法
施工工艺流程：
测量放线→土方开挖→基土平整夯实施工→铺设级配碎石垫层施工→砼基础垫层施工→水池壁砖模砌筑施工（水电安装预埋配合施工）→找平层施工→防水层施工→防水保护层施工→钢筋砼施工→水池面层石材铺设施工→水电安装施工→园林景观摆设及调试→竣工验收
1）测量放线：
按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放1000×1000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当加密测点。
2）土方开挖：
①坑底平面布置:
主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设臵集水井，每座水井设1台潜水泵将雨水就近排入市政管道。
②土方开挖：
土方采用人工挖土，同时进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方不准堆放在现场，采用随挖随用自卸汽车运走，以免造成堆积现象。
3）土方回填：
①回填土方前，要对管线埋设彻底检查并验收后，方可回填土，回填土要用蛙式打夯机夯实，每层厚度不得大于250MM。
②不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。
3）级配碎石垫层施工：
4.1）工艺流程：检验碎石质量→分层铺筑碎石→洒水→夯实或碾压→找平验收
4.2）对级配碎石进行技术鉴定，如是人工级配碎石，应将碎石拌合均匀，其质量均应达到设计要求或规范的规定。
4.3）分层铺筑碎石
①铺筑碎石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的碎石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。
②碎石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。
③分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～
1.0m，并应充分压（夯）实。
④铺筑的碎石应级配均匀。如发现碎石成堆现象，应将该处碎石挖出，分别填入级配好的碎石。
4.4）洒水：铺筑级配碎石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持碎石的最佳含水量，一般为8%～l2%。
4.5）夯实或碾压；夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
5）砼基础垫层施工：本工程基础垫层采用C15碎石砼垫层，现场使用用商品混凝土，砼按照设计要求进行配比。砼拌合后，人工进行摊铺，采用平板振动或卡板振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3 遍。砼垫层以人工进行收浆，成型后2-3 小时且物触无痕迹时，用麻袋进行全面覆盖，经常洒水保持湿润。
6）砖砌池壁砌体施工：砖砌体工程采用水泥砂浆砌筑MU7.5砖，水景池砖砌体工程施工方法参照砖砌体的施工方法。
7）防水层施工
防水层采用2mm厚“911”防水涂料
1、施工工艺：清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油) →细部附中层施工→第一遍涂摸→第二遍涂摸防水层施工→防水层
2、防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。
3、涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率一般不大于9%。
4、涂刷底胶(相当于冷底子油)：①配制底胶，先将聚氨酯甲料、乙料加入二甲苯，比例为1:1.5:2(重量比)配合搅拌均匀，配制量应视具体情况定，不宜过多。②涂刷底胶，将按上法配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15-0.2kg/m2，涂后常温季节4h以后，手感不粘时，即可做下道工序。
5、涂膜防水层施工：聚氨酯防水材料为聚氨酯甲料，聚氨酯乙料和二甲苯，配比为1:1.5:0.2(重量比)。①在施工中涂摸防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。②附加层施工：突出池面的管根、出水口，等根部(边沿)，阴、阳角等部位，应在大面积涂刷前，先做一道防水附加层，两侧各压交界缝200mm。涂刷仿水材料，具体要求是，常温4h表干后，再刷第二道涂膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。③涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料，用塑料或橡皮刮板均匀涂刮在已涂好底胶的基层表面，每平方米用量为0.8kg，不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层。第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂刮量与第一道相同，不得有漏刷和鼓泡等缺陷。24h固化后，再按上述配方和方法涂刮第三道涂膜，涂刮量以0.4-0.5kg/m2为宜。除上述涂刷方法外，也可采用长把滚刷分层进行相
互垂直的方向分四次涂刷。如条件允许，也可采用喷涂的方法，但要掌握好厚度和均匀度。细部不易喷涂的部位，应在实干后进行补刷。④在涂摸防水层施工前，应组织有关人员认真进行技术和使用材料的交底。防水层施工完成后，经过24h以上的蓄水试验，未发现渗水漏水为合格，然后进行隐蔽工程检查验收，交下道施工。
8)防水保护层施工方法
①在做保护层施工前，细致检查防水层是否平整、完好无破损现象，如有质量缺陷应返工后再做保护层。
②保护层施工时施工工具轻拿轻放，严禁出现防水出现人为损坏现像
③池底打保护层前先用净水泥浆拉毛
9）钢筋砼工程的施工方法参照钢筋砼结构施工方法。
本工程砼强度等级有C15，C25，等采用商品混凝土。其中混凝土垫层采用100厚C15商砼，水池池身采用C25P6抗渗钢筋混凝土。
10）面层施工
饰面层采用花岗岩面层，粘结层采用20厚1：3水泥砂浆。
具体施工方法参照外墙面砖粘贴工程施工方法和地面面层铺装施工方法。
景观喷泉 施 工 方 案 2018年10月16日
一、工程慨况： 施工主体位于**区，地处XX商贸中心地段，工程范围包括甲方指定的表演台及所在的水池、桥、照明、喷泉及周围的植物。 二、工程主要材料及数量： 1、照明部分：共有6 个回路的照明线路；灯具主要是投射灯（150W、250W）、壁灯（25W）及水下照明灯（60V ~100W） 2、喷泉部分：有不锈钢喷头423 个；潜水电泵33 台；水下放电灯211 套；主管网采用PP-R 管；电器控制采用最先进的终端触摸彩屏，PLC 可编程序器（OMRON 牌）；另还有14 台变频器（康沃牌），喷泉的泉式有9 种，变化上百种。 3、冷雾喷泉设备壹套，180 个喷头，及水处理器全套设备。 三、施工方案： 1、喷泉所用水池的预埋，包括进水、排水、线管，按照施工图示与土建施工方积极配合，共同准确完成预埋项目。 2、照明灯具安装所用的PE 应重复接地，接地电阻应〈4 欧姆。 3、喷泉安装分以下几点： A、主管网采用PP-R 管热熔焊接，按设计图的尺寸加工，并固定到位。接着立管、切止阀、不锈钢喷头都相应安装完备。 B、潜水电泵也按照设计图纸布置的相应位置，连接到位；所用电缆线也一并放到电控室所指定的地方。
C、水下放电灯也按照设计布置的位置一套一套安装好，灯线也放入电控室内。 D、整套电控制柜所有电器配件应在出厂前全部调试完备，并完全符合设计要求准确无误后，才能运到现场。最后按照设计好的电路接口，逐个逐号地对应连接上。 E、待整套喷泉全部安装完毕后，要经过现场通电、通水调试，并调试好各种水姿水形，以达到设计的喷泉效果。 四、质量、安全： 1、所到材料一律报监理认定。 2、所用照明的灯具都具有国家颁发的认证书或合格证。 3、喷泉所用的主要材料都有国家颁发的质量认证书、合格证。 4、在具体施工中坚决贯彻“百年大计，质量第一”“安全生产，重于泰山”。 五、计划进度： 1、在未进入现场安装前，喷泉所用机器、设备及其它设施都应相应分布到一定的位置，为制作、安装前作准备。 2、在1 月10 前，所有喷泉的主管网，应制作完备；喷泉的电器材料也应采购到位。 3、在1 月20 日前，应把喷泉的潜水电泵安装完备，控制线应放入电控制室；水下灯也应安装完备；所用电控柜也安装到位。 4、在1 月25 日前，喷泉所有主要材料，应全部安装到位，等
水景施工技术措施（包括防水） 一、施工工艺流程 测量放线土方开挖基土平整夯实施工铺设级配碎石垫层施工砼基础垫层施工水池壁砖模砌筑施工（水电安装预埋配合施工）找平层施工防水层施工防水保护层施工钢筋砼施工水池面层石材铺设施工水电安装施工园林景观摆设及调试竣工验收。 二、测量放线 按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放置5000×5000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当加密测点。 三、土方开挖 1、坑底平面布置 主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设置集水井，每座水井设置一台潜水泵将雨水就近排入市政管道。 2、土方开挖 土方采用大开挖方式，土方的开挖准备用机械与人工相配合的方法进行，对基坑土实行二次分层开挖，先用机械挖土至基础底标高+100到200mm，后采用人工挖土，同时进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方不准堆放在现场，采用随挖随用自卸汽车运走，以免造成堆积现象。 四、土方回填 1、回填土方前，要对管线埋设彻底检查并验收后，方可回填土，回填土要用蛙式打夯机夯实，每层厚度不得大于250MM。 2、不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。 五、级配碎石垫层施工 1、首先要控制级配碎石的质量。避免泥土等杂质混入，并按设计要求控制好拌和比例。 2、标高控制。为保证基层标高合理，控制造价，保证施工质量，控制好垫层的
厚度很重要。在回填时先在场地内设控制点，并注意对控制点的保护。回填时其虚铺度应有所控制，以便在夯实后能达到要求。 3、碎石垫层的铺设。碎石垫层的碎石一定要按比例使用机械搅拌均匀，使其达到最佳级配能充分压实，实行分层铺摊分层震压，压实度要求大于90% 六、砼基础垫层施工 1、砼浇筑前严格控制基础级配碎石垫层的高度，严禁出现用砼来找平现象，使其砼达到厚度一致提高整体性能避免局部下沉。 2、砼浇筑时振捣密实均匀，面层平整。 七、砖砌池壁模板施工 1、砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。宜用机械搅拌，搅拌时间不少于。 2、砌砖墙 （1）组砌方法：砌体一般采用一顺一丁（满丁、满条）、梅花丁或三顺一丁砌法。（2）盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。 （3）砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位臵弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。严禁事后砸墙。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆。八、防水层施工 本工程采用20厚1:水泥砂浆防水粉防水施工，首先控制钢筋砼垫层的施工质量，严禁出现砼出现蜂窝马面的现象，其次就是防水卷材铺设时的搭接粘合和管道的穿透后的防水处理。
一、工程概况 本工程位于某工产业园。施工500m3矩形蓄水池，属室外配套工程设施。（一）、编制依据 1、矩形钢筋混凝土蓄水池图集 GB05S804-99 （二）、工程概况 1、总述：该工程为厂区室外配套设施工程。 （三）工程结构 本工程为500m3矩形蓄水池。该池长14m，宽10.4m，高3.5m。 覆土深度为1m。 （四）质量目标 本工程施工单位将确保工程质量达到达到国家及行业施工验收规范合格标准。 （五）施工规范及验收标准 《给水排水管道工程施工及验收规范》GB50268-2008 《室外排水设计规范》（GBJ141-87） （六）施工条件 三通一平已完毕，适合施工要求。 二、施工组织管理措施 （1）图纸会审和技术交底 在正式开工前应熟悉施工图纸，会同设计方进行图纸会审，如图纸有不明确的地方应事先提出，得到设计方澄清后方可实施。对作业人员应进行技术交底，解释作业项目的特殊点和控制点。 （2）施工机械或操作机具控制
在编制质量计划时应编写施工机械或机具一览表，进入工地后应主动地把将使用的机械、机具提交监理检验，向监理进行示范操作，以证实该机械或机具能满足质量要求和安全要求。 （3）施工环境控制 施工前应检查施工环境是否达到使工程的项目满足质量目标和安全目标的程度，对于不能满足要求的，将采取措施，确保其达到要求。 （4）施工过程质量控制、检验、验收 在施工过程中不断检查施工作业是否按国家规范和质量计划、作业指导书操作。在产品生产过程中加以控制，如有不符质量要求的苗子，立即予以整改，不留质量隐患，确保产品一次成优。在自检、互检和质量工程师预检的基础上，会同监理对产品质量进行验收。 2、进度计划控制 在进入现场后，应将总进度计划进行进一步深化；一旦发生进度拖期现象，要及时采取措施，加快进度，补上拖期，跟上总进度。此外还须编制月进度计划、周进度计划和相应的进度统计，对月进度和周进度进行控制以确保节点工期的实行。 3、联络方法及协调会制度 建立定期协调会制度。每半月一次工地例会，会议作用是协调进度、质量、安全、工序交接等，并传达业主指示、监理的要求、政府的规定等。 4、计划管理 （1）进度计划的编制执行 应根据合同的工期规定编制总进度计划并定出过程中的控制节点，以
景观水池施工方案 景观水池施工方案 一、景观水池概况 景观水池在园林中的用途很广泛，可用作广场中心、道路尽端以及和亭、廊、花架等各种建筑小品组合形成富于变化的各种景观效果。常见的喷水池、观鱼池、海兽池及水生植物种植池等都属于这种水体类型。水池平面形状和规模主要取决于园林总体规划以及详细规划汇中的观赏于功能要求，水景中水池的形态种类众多，申请和材料各不相同。 二、景观水池施工技术 目前园林上人工水池从结构上可以分为：刚性结构水池、柔性结构水池，临时简易水池三种，具体可根据功能的需要适当选用。 1、刚性水池施工技术 刚性结构水池施工也称钢筋混凝土水池，池底和池壁均配钢筋，因此寿命长、防渗性好，适用于大部分水池。 钢筋混凝土水池的施工过程可分为：材料准备→池面开挖→池底施工→浇筑混凝土池壁→混凝土抹灰→试水等。 （1）景观水池施工准备 混凝土配料基础与池底：水泥1份，细沙2份，粒料4份，所配的混凝土型号为C20.池底与池壁：水泥1份，细沙2份，0.6~2.5cm粒料3份，所配的混凝土型号为C30.防水层：防水剂3份，或其他防水卷材。
添加剂混凝土汇总有时需要加入适量添加剂，常见的有：U型混凝土膨胀剂、加气剂、氯化钙促凝剂、缓凝剂、着色剂等。 池底池壁必须采用425以上普通硅酸盐水泥，水灰比≤0.55；粒料直径不得大于40mm，吸水率不大于1.5%，混凝土抹灰和砌砖抹灰用325号水泥或425号水泥。 场地放线 根据设计图纸定点放线。放线时，水池的玩轮廓应包括池壁厚度。为使施工方便，池外沿各边加宽50cm，用石灰或黄沙放出起挖线，每隔5~10m(视水池大小)打一小木桩，并标记清楚。方形（含长方形）水池，直角处要校正，并最少大三个桩，圆形水池，应先定出水池的中心点，再用线绳（足够长）以该点为圆心，水池宽的一半为半径（注意池壁厚度）划圆，石灰表明，即可放出圆形轮廓。 （2）池基开挖 根据现场施工条件确定挖方方法为人工结合机械挖方，可以开挖时一定要考虑池底和池壁的厚度。如为下沉式水池，应做好池壁的保护，挖至设计标高后，池壁应整平并夯实，再铺上一层天然级配石作为底座。如果池壁设置有沉泥池，应结合池底开挖同时施工。 池基挖方会遇到排水问题，采用基坑排水，沿池基边挖成临时性排水沟，并每隔一定距离在池基外侧设置集水井，再通过人工或机械抽水排走，以确保施工顺利进行。 （3）池底施工
水景施工方案 一、编制依据 1、相关资料 本工程施工图纸（特色水景建筑及结构图） 2、主要规范、规程 （1）………………………………建筑工程施工质量验收统一标准（2）………………………………混凝土结构工程施工及验收规范（3）………………………………屋面防水技术规范（4）………………………………屋面防水工程质量验收规范（5）………………………………混凝土外加剂应用技术规范（6）………………………………商品砼质量管理规程（7）………………………………北京市建筑工程施工安全操作规程（8）………………………………建筑安装工程资料管理规程（9）………………………………钢筋搭接接及验收规程（10）………………………………建筑机械使用安全技术规程（11）………………………………施工现场临时用电安全技术规范（12）………………………………建筑施工手册（第四版）
二、工程概况 奥体文化商务园中心铺装及景观工程二标位于朝阳区奥体中心南侧，拟建建筑特色水景之一。主要包括设备房和中心水池。建筑面积约为840m2，全混凝土现浇结构，设备房及设备坑均位于±0.000标高以下，建筑物±0.000相对于绝对标高45.0m。根据施工进度计划安排，秋季主要施工分项工程有钢筋工程，砼工程，模板工程。主要施工结构部位位于±0.000以下。因工期紧迫，为保证组织施工以保证工期、质量必须加强计划管理，制定工程施工总进度计划和月、周阶段性施工进度计划以及工序交叉作业的协调计划和材料设备的供应计划；对工程进度所涉及的各方面工作进行详细的安排，反馈信息，对各项计划及时进行调整以适应施工现场的实际条件；合理组织施工工序，协调好各工序交叉施工，解决好施工对现场周围环境的影响，保证全天候作业条件，以充分利用有效工作时间。 三、施工部署 1、施工原则 根据本工程所处的地理位置和工期要求并结合目前本工程的实际情况及特点，认真贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量。 2、施工领导机构 为确保今年的施工顺利进行，认真组织落实施工措施，按期保质保量完成施工生产任务，项目部给予足够重视，成立以项目经理为首的施工领导小组。落实方案的技术准备和物资准备工作，定期进行技术较低，保证工程质量。
园林景观工程 施 工 方 案 编制人：（技术负责人） 审核人：（项目负责人） 审批人：（公司技术负责人）
自然水景工程施工方案 1.施工工艺流程： 测量放线→土方开挖→基土平整夯实施工→铺设三七灰土垫层施工→砼基础垫层施工→水电安装预埋配合施工→钢筋砼施工→找平层施工→防水层施工→防水保护层施工→水池面层卵石铺设施工→水电安装施工→园林景观摆设及调试→竣工验收 1）测量放线： 按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放1000×1000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当加密测点。 2）土方开挖： ①坑底平面布置: 主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设臵集水井，每座水井设1台潜水泵将雨水就近排入市政管道。 ②土方开挖： 土方采用机械挖土，同时人工进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方，采用随挖随用自卸汽车运走，以免造成堆积现象。 3）土方回填： ①回填土方前，要对管线埋设彻底检查并由甲方和监理验收认可后，方可回填土，回填土要用压路机夯实，在边角处用打夯机进行打夯，每层厚度不得大于250MM。 ②不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。 4）三七灰土垫层施工：
①将块状生石灰，用水浸透，全部化散后，用筛子进行过筛。 ②选择适合的素土与三七灰按照比例用机械进行拌和。 ③夯实或碾压；夯实或碾压的遍数，由现场试验确定。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。 5）砼基础垫层施工：现场使用用商品混凝土，砼按照设计要求进行配比。砼拌合后，人工进行摊铺，采用平板振动或卡板振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3 遍。砼垫层以人工进行收浆，成型后2-3 小时且物触无痕迹时，用麻袋进行全面覆盖，经常洒水保持湿润。 6）水电管道安装 给排水水管道的安装及电气管道安装参照施工组织计划中的做法。 7）钢筋砼工程的施工方法参照钢筋砼结构施工方法。 本工程砼强度等级有C20，C30，等采用商品混凝土。其中混凝土垫层采用100厚C20商砼，池身采用200厚C30P6抗渗钢筋混凝土，保护层采用60厚C20混凝土。 8）防水层施工 ①防水层采用2mm厚聚氨酯防水涂膜 施工工艺：清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油) →细部附中层施工→第一遍涂摸→第二遍涂摸防水层施工→防水层 ②防水层施工前，应将基层表面的尘土等杂物清除干净。涂料施工之前，检查找平层表面，要求平整、干净。如个别地方较潮，可用喷灯烘烤干燥。涂刷要薄而均匀，不得有空白、麻点、气泡。 a 在施工中涂摸防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。 b附加层施工：突出池面的管根、出水口，等根部(边沿)，阴、阳角等部位，应在大面积涂刷前，先做一道防水附加层，两侧各压交界缝200mm。涂刷仿水材料，具体要求是，常温4h表干后，再刷第二道涂膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。 c涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料，不
8）蓄水池工程 A施工工艺流程场地清理→测量定位、放线→基坑、排水沟开挖→预制桩桩头处理→混凝土垫层→底板及折高部分砼浇筑→池壁及进水堰清水池顶板折高部分浇筑（沉淀池底板）→池壁及柱子浇筑→池体附属建筑物施工→进出水管安装→满水试验→四周回填土→作散水坡及栏杆。 B 施工测量本项目工艺结构复杂，尤其是几何尺寸和进水、出水、池底标高误差要求特别严格，必须控制在误差要求之内，力争误差为零，以保证工艺设备的正常安装和运行。为此，我们配备多名专业测量工程师和先进的测量仪器，采用科学合理的测量方法，建立高精度测量控制网络，确保其平面位置和标高控制在精度范围内。 根据我单位设立的测控网将坐标点用经纬仪放出四个角的坐标，放出结构轴线，形成控制网。标高测量采用往返水准测量法进行测量，上部结构轴线及垂直度控制采用天顶法测量。施工控制桩的测量精度按国家标准TJ-26-78 《工程测量规范》（试行）中二级导线测量和二等水准测量的各项规定办理。 各项工作的平面、高程定位测量必须引用两处以上的施工控制桩，并应闭合，以免错误，其测量精度应符合国家要求。 平面施工测量：根据测绘部门建立的平面测控网及施工平面图，用全站仪放出沉淀池平面图上的坐标点，根据这两个点侧放出该池的另外两个角点并放出沉淀池的中线，根据此中线进行放线。 高程测量：根据建立的高程控制网将高程引测至工程周边的控制点上，将此基准点作为日后施工时标高的测量依据，此临时基准点应不宜受到施工环境的影响，不影响通视，且不会发生沉降为设置原则。控制网点的布设要避开施工道路及厂区工艺管线。 对控制网点每二到三个月请测绘局测绘人员进行校核，发现偏差，及时调整。 以防止由于标桩沉降而引起的误差 C基槽开挖本单体土方开挖深度在四米左右，且基坑底标高处在淤泥质粘土层，基坑开挖后的边坡稳定成为重中之重，考虑到淤泥质粘土中使用轻型井效果不明显，钢板桩无法形成封闭的情况下采用大开挖，按1：放坡形成自然坡, 开挖断面。 施工排水：开挖过程中主要采用明渠排水，在坡顶筑土防止地表明水进入沟槽。在坡脚位
施工组织设计 （一）主要施工办法 一）钢筋混凝土水池施工方案 一、水池施工工艺流程 测量放样→基坑开挖→垫层、底板施工→池壁板、隔墙施工→顶板施工→满水试验→防腐、粉刷→附件安装→回填→附属工程 二、施工准备 1、技术准备 （1）做好调查工作：气象、地形与水文地质情况得调查，地上、地下情况得调查，各种物质资源与技术条件得调查。 （2）熟悉、会审施工设计图纸，力求将图纸中得问题解决在施工前。根据施工图复核各点所提供坐标得闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。 （3）各类施工工艺得设计、安排、试验、审核。 （4）编制与审定详细得施工方案，为全面施工提供准确依据。 （5）编制机具、材料、构件、设备与外委托计划，保证工期进度得需要。 2、物资准备 （1）材料得准备 1）正确分析施工期间建筑材料市场得情况。 2）根据施工组织设计中得施工进度计划与施工预算中得工料分析，编制工程所需材料用量计划，作为备料、供料与确定仓库、堆场面积、组织运输得依据。 3）根据材料需求量计划，做好材料得申请、订货与采购工作，使计划得以落实。 4）组织材料按计划进场，并做好验收保管工作。 （2）施工机具准备 1）根据施工组织设计中确定得施工方法、施工机具配备要求、数量及施工进度安排，编制施工机具需求量计划。
2）对大型施工机械（如挖掘机等），提出需求量与时间要求，准时运 抵现场，并做好现场准备工作。 （3）运输准备 1）编制运输需求量计划，并组织落实运输工具。 2）合理安排运输时间、路线，进工地时得协调，以免由于材料运输车得原因而引起社会车辆得堵塞。 3、劳动组织准备 （1）根据施工组织设计中确定得劳动力计划，确定各工种劳动力得数量及进场时间。 （2）选择具有丰富施工经验得作业队伍。 （3）对进场施工人员得作业班组进行培训与教育，并落实到每个作业人员。（4）对特殊种作业人员要求持证上岗。 4、施工现场准备 （1）了解工程所在地情况，建立牢固得群众基础，避免施工扰民。 （2）根据建设单位指定得水源、电源、水准点以及控制桩等，架设水电线路与各种生产、生活用临时设施。 （3）清除现场障碍，搞好场地平整，维护好场地，注意环境卫生。 （4）认真组织测量放线，确保定位准确，做好控制桩与水准点得保护。（5）做好施工围护、排水（全现场得排水措施），合理设置排水沟与集水井，做到绿色施工。 （6）根据给定得永久性坐标与高程，按照施工总平面图，进行施工现场控制网点得测量，妥善设立现场永久性标志桩，为施工过程中得测量工作创造条件。 三、施工技术措施 测量放样 在工程前期，会同业主及监理单位完成交桩手续（包括平面、水准及等级点得实地位置及相关书面资料）；接桩后，对桩位进行复核，发现问题及时上报业主监理；对桩位进行保护，并建立施工首级控制网；上报监理对控制网进行复核；项目部根据施工需要放出中线桩、法线护桩或临时控制点；及时绘出成果图，经质量员复核签字后，上报监理公司复核，请监理工程师复核后方可正式启用。
重庆洺悦府项目示范区园林景观工程 水 景 专 项 方 案 编制人：范存星 审核人：刘德涛 审批人：周景
水景工程施工方案 1.施工工艺流程： 测量放线→土方开挖→基土平整夯实施工→铺设三七灰土垫层施工→砼基础垫层施工→水电安装预埋配合施工→钢筋砼施工→找平层施工→防水层施工→防水保护层施工→水池面层卵石铺设施工→水电安装施工→园林景观摆设及调试→竣工验收 1）测量放线： 按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放1000×1000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当加密测点。 2）土方开挖： ①坑底平面布置: 主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设臵集水井，每座水井设1台潜水泵将雨水就近排入市政管道。 ②土方开挖： 土方采用机械挖土，同时人工进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方，采用随挖随用自卸汽车运走，以免造成堆积现象。 3）土方回填： ①回填土方前，要对管线埋设彻底检查并由甲方和监理验收认可后，方可回填土，回填土要用压路机夯实，在边角处用打夯机进行打夯，每层厚度不得大于250MM。 ②不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。 4）三七灰土垫层施工： ①将块状生石灰，用水浸透，全部化散后，用筛子进行过筛。 ②选择适合的素土与三七灰按照比例用机械进行拌和。
③夯实或碾压；夯实或碾压的遍数，由现场试验确定。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。 5）砼基础垫层施工：现场使用用商品混凝土，砼按照设计要求进行配比。砼拌合后，人工进行摊铺，采用平板振动或卡板振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3 遍。砼垫层以人工进行收浆，成型后2-3 小时且物触无痕迹时，用麻袋进行全面覆盖，经常洒水保持湿润。 6）水电管道安装 给排水水管道的安装及电气管道安装参照施工组织计划中的做法。 7）钢筋砼工程的施工方法参照钢筋砼结构施工方法。 本工程砼强度等级有C20，C25，等采用商品混凝土。其中混凝土垫层采用100厚C20商砼，池身、池底采用150厚C25P6抗渗钢筋混凝土。 8）防水层施工 ①防水层采用聚氨酯防水涂膜，一布四涂 施工工艺：清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油) →细部附中层施工→第一遍涂摸→第二遍涂摸防水层施工→防水层 ②防水层施工前，应将基层表面的尘土等杂物清除干净。涂料施工之前，检查找平层表面，要求平整、干净。如个别地方较潮，可用喷灯烘烤干燥。涂刷要薄而均匀，不得有空白、麻点、气泡。 a 在施工中涂摸防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。 b附加层施工：突出池面的管根、出水口，等根部(边沿)，阴、阳角等部位，应在大面积涂刷前，先做一道防水附加层，两侧各压交界缝200mm。涂刷仿水材料，具体要求是，常温4h表干后，再刷第二道涂膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。 c涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料，不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层。第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂刮量与第一道相同，不得有漏刷等缺陷。24h固化后，再按上述配方和方法涂刮第三

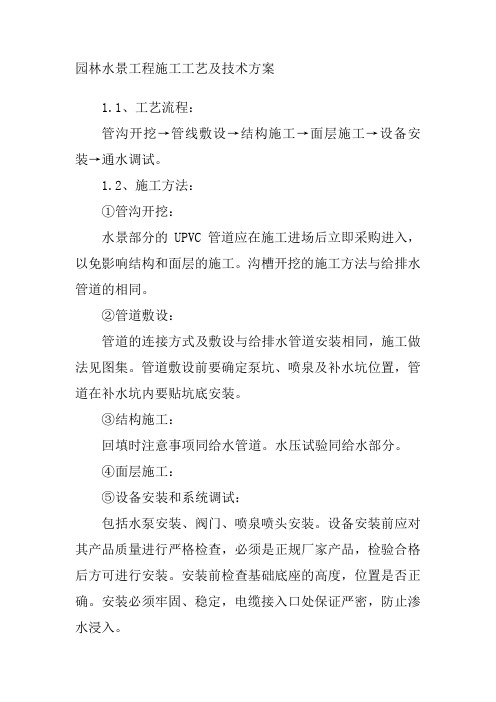

园林水景工程施工工艺及技术方案 1.1、工艺流程： 管沟开挖→管线敷设→结构施工→面层施工→设备安装→通水调试。 1.2、施工方法： ①管沟开挖： 水景部分的UPVC管道应在施工进场后立即采购进入，以免影响结构和面层的施工。沟槽开挖的施工方法与给排水管道的相同。 ②管道敷设： 管道的连接方式及敷设与给排水管道安装相同，施工做法见图集。管道敷设前要确定泵坑、喷泉及补水坑位置，管道在补水坑内要贴坑底安装。 ③结构施工： 回填时注意事项同给水管道。水压试验同给水部分。 ④面层施工： ⑤设备安装和系统调试： 包括水泵安装、阀门、喷泉喷头安装。设备安装前应对其产品质量进行严格检查，必须是正规厂家产品，检验合格后方可进行安装。安装前检查基础底座的高度，位置是否正确。安装必须牢固、稳定，电缆接入口处保证严密，防止渗水浸入。
