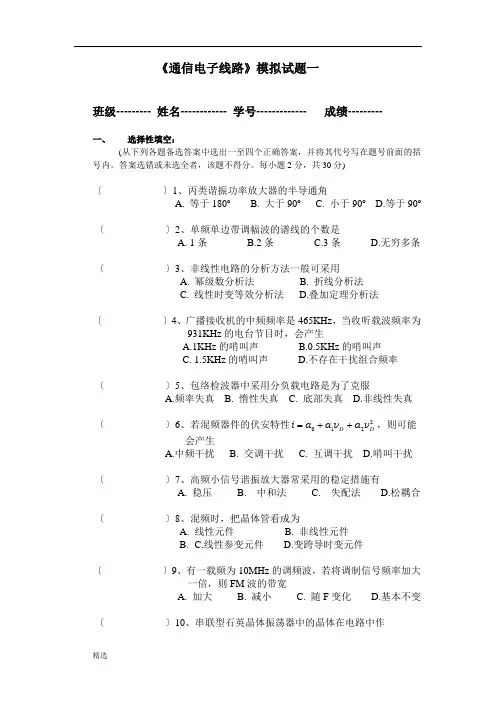

通信电子线路模拟试题(1)
- 格式:doc
- 大小:3.47 MB
- 文档页数:13
5、预加重是在发射机的调制器前,有目的地改变调制信号,使其高频端得到加强,
以提高调制频率高端的。
6、超外差接收机中,中频频率为465KHZ,当接收信号载频为KHz时,本振
频率为1000KHz。
7、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到时的频带范围与通频带之比。
8、锁相环路的组成是鉴相器、环路滤波器和。
9、RC相移振荡器中放大器应采用反相放大器;至少要________节基本RC相移网络。
10、放大器的设计是要在满足不失真和选择性的前提下尽可能提高电压增益。
四、(10分,每小题5分)简答题
1、引起高频小信号放大器工作不稳定的原因是什么?用什么办法克服?
2、二极管大信号峰值包络检波器的非线性失真有哪些?避免失真的原因及条件是什么?
五、(10分) 指出下图所示振荡器的名称,推导其振荡频率的表达式,并说明电路的特点。
(C1、C2<< C4,C1、C2>>C3)
六、(15分,每小题5分)画图题
1、画出斜率鉴频器的电路原理图。
2、画出直接脉冲计数式鉴频的电路原理框图。
3、分别画出单一频率的调制信号进行幅度调制,当调幅指数大于1、等于1和小于1时的调幅波形图,同时画出调制信号和载波信号波形。
七、(10分)某接收机的前端电路由高频放大器、混频器和中频放大器组成。已知混频器的功率传输系数K PC =0.2,噪声温度T i =60K ,中频放大器的噪声系数为6dB 。现用噪声系数为3dB 的高频放大器来降低接收机的总噪声系数。如果要使总噪声系数降低到10dB ,则高频放大器的功率增益至少要几分贝?
八、(10分)己知调幅波37 ()10(10.3cos510)cos10 i u t t t =+⨯ (v) 。若将()i u t 加在1Ω的电阻上。求:
1)调幅指数a m ;
2)载波功率in P 和边频功率P ω+Ω和P ω-Ω; 3)总功率iav P 。
九、(15分)一晶体管组成的单回路中频放大器,如图所示。已知f o =465kHz ,晶体管经中和后的参数为:g ie =0.4mS ,C ie =142pF ,g oe =55μS ,C oe =18pF ,Y ie =36.8mS ,Y re =0,回路等效电容C=200pF ,中频变压器的接入系数p 1=N 1/N=0.35,p 2=N 2/N=0.035,回路无载品质因数Q 0=80,设下级也为同一晶体管,参数相同。试计算:
1)回路有载品质因数 Q L 和 3 dB 带宽 B 0.7; 2)放大器的电压增益;
3)中和电容值。(设C b’c =3 pF )
试题标准答案及评分标准用纸
课程名称 高频电子线路A ( A 卷)
一、(10分,每小题1分)单项选择题
1、D
2、A
3、A
4、C
5、D
6、B
7、D
8、B
9、A 10、B
二、(10分,每小题1分)判断题
1、错
2、对
3、对
4、错
5、错
6、错
7、对
8、错
9、对 10、对
三、(10分,每小题1分) 填空题
1、 过压;
2、品质因数(Q 值)
3、相位的变化量(相位偏移、相偏)
4、负载特性
5、信噪比
6、535kHz
7、0.1
8、压控振荡器(VCO )
9、三节 10、通频带 四、(10分,每小题5分)简答题
1、答:晶体管存在反向传输导纳yre ≠0, 使输出电压可以反馈到输入端, 引起输入电
流的变化, 从而可能引起放大器工作不稳定。如果这个反馈足够大, 且在相位上满足正反馈条件, 则会出现自激振荡。
(2分)
为了提高放大器的稳定性, 通常从两个方面着手。
一是从晶体管本身想办法, 减小其反向传输导纳yre 值。 (1分)
二是从电路上设法消除晶体管的反向作用, 使它单向化。 具体方法有中和法与失配法。 (2分)
2、答:当检波器参数选择不当时会产生惰性失真或底部切割失真。(2分)
惰性失真是由于在一个高频周期内低通滤波器的放电速度小于输入AM
信号包络的下降速度而造成二极管负偏电压大于输入信号电压,致使二极管在其后的若干高频周期内不导通,从而引起的失真。不产生惰性失真的条件是RC
≤m
m Ω-2
1,式中:m 为AM 信号调制度,Ω为AM 信号中调制信号的角频率。
(2分)
加上耦合电容C g 和负载R g ,检波器的直流负载为R ,交流负载为R//R g ,由
于交直流负载不相等,因而可能产生底部切割失真。不产生底部失真的条件是m ≤
g
g R R R +。 (1分)
五、(10分)
答案: 西勒(Seiler)振荡器或并联型电容三点式反馈振荡器 (2分)
回路总电容为
4343
2141111
C C C C C C C C =+=+++
=
(因为 C 1、C 2<< C 4, C 1、C 2>>C 3 ) (3分) 振荡频率为:LC
10=
ω 或LC
f π21=
(1分)
4
1LC =
或
4
21LC π (1分)
特点:主要是通过C 4改变频率;波段内输出幅度较平稳;C 4改变,频率变化较明显,
振荡器的频率覆盖系数大。 (3分)
六、(15分,每小题5分)画图题
1、 斜率鉴频器 (5分)
2、直接脉冲计数式鉴频电路 (5分,每个方框1分)
