内容简介:
本指导书内容分为三个部分：
1、TOPCON GTS-300系列全站仪操作使用指南。
2、PENTAX PTS-V全站仪操作使用简介。
3、TOPCON GTS-312全站仪操作使用简介。
一、仪器外观和功能说明
1.仪器外观
图1：GTS-312全站仪外观及各部件名称2.面板上按键功能
——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ? ? ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键
F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。 3.显示屏上显示符号的含义
V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式
功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
F1 OSET ：设置水平读数为000000
'''。
F2 HOLD ：锁定水平读数。
第1页
F3 HSET ：设置任意大小的水平读数。
F4 P1↓： 进入第2页。
F1 TILT ：设置倾斜改正开关。
第2页 F2 REP ： 复测法。
F3 V% ： 竖直角用百分数显示。 F4 P2↓： 进入第3页。
F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。
第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
F4 P3↓：进入第1页。
三、距离测量模式
功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。
F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/coarse/tragcking （精测/粗测/跟踪）。
第1页F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。
F4 P1↓：进入第2页。
F1 OFSET：偏心测量方式。
F2 SO：距离放样测量方式。
第2页F3 m/f/i：距离单位米/英尺/英寸的切换。
F4 P2↓：进入第1页。
四、坐标测量模式
功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。
F1 MEAS：进行测量。
F2 MODE：设置测量模式，Fine/Coarse/Tracking。
第1页F3 S/A：设置棱镜改正值（PSM），大气改正值（PPM）常数。
F4 P1↓：进入第2页。
F1 R.HT：输入棱镜高。
F2 INS.HT：输入仪器高。
第2页F3 OCC：输入测站坐标。
F4 P2↓：进入第3页。
F1 OFSET：偏心测量方式。
第3 页F3 m/f/i: 距离单位米/英尺/ 英寸切换。
F4 P3↓：进入第1页。
五、主菜单模式
功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。
DATA COLLECT(数据采集)
第1页LAY OUT(点的放样)
MEMORY MGR.(内存管理)
PROGRAM(程序)
第2页GRID FACTOR(坐标格网因子)
ILLUMINATION(照明)
PARAMETRERS(参数设置)
第3页 CONTRAST ADJ.(显示屏对比度调整)
1、MEMORY MGR.(存储管理)
1.FILE STATUS(显示测量数据、坐标数据文件总数)
第1页 2.SEARCH(查找测量数据、坐标数据、编码库)
3.FILE MAINTAIN(文件更名、查找数据、删除文件)
4.COORD. INPUT(坐标数据文件的数据输入)
第2页 5.DELETE COORD.(删除文件中的坐标数据)
6.PCODE INPUT(编码数据输入)
7.DATA TRANSFER(向微机发送数据、接收微机数据、设置通讯参数)
第3页8.INITIALIZE(初始化数据文件)
2、PROGRAM(程序)
1.REM(悬高测量)
第1页 2.MLM(对边测量)
3.Z COORD.(设置测站点Z坐标)
4.AREA(计算面积)
第2 页
5.POINT TO LINE(相对于直线的目标点测量)。
3、PARAMETRERS(参数设置)
1.MINIMUM READING(最小读数)
第1页 2.AUTO POWER OFF(自动关机)
3.TILT ON/OFF(垂直角和水平角倾斜改正)
第 2 页——ERROR CORRECTION(系统误差改正。注：仪器检校后必须进行此项设置) 存储管理菜单操作可参见图2。
图2：存储管理操作菜单
六、全站仪的主要功能介绍
说明：测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第1页的S/A（F3）。
1．棱镜常数PRISM的设置——一般原配棱镜设置为0，国产棱镜设置为-30mm。（具体见说明书）。
2．大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏，输入测量时的气温、气压。（或者按照说明书中的公式计算出PPM值后，按“PPM”直接输入）。
3．PSM、PPM设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量
按ANG键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。照准目标后，仪器即可显示水平度盘读数和竖直度盘读数。
（二）距离测量
先按◢键，进入测距模式，瞄准棱镜后，按F1（MEAS），即可。
图4：点的坐标放样示意图 （三）坐标测量
见图3按键步骤：
1、ANG 键，进入测角模式，瞄准后视点A 。
2、HSET ，输入测站O 至后视点的坐标方位角OA α。
3、
键， 进入坐标测量模式。P1， 进入第2页。
4、OCC ，输入测站坐标（X 0,Y 0,H 0）。 6、P1，进入第2页。INS .HT : 输入仪器高。 7、P1，进入第2 页。R .HT ：输入棱镜高。
8、瞄准待测量点B ，按MEAS ，得B 点的（X B ,Y B ,H B ）。 （四）零星点的坐标放样（不选择文件）
见图4按键步骤为：
1、按MENU ——进入主菜单测量模式。
2、按LAYOUT ——进入放样程序，再按SKP ——略过选择文件。
3、按OOC.PT （F1），再按NEZ ，输入测站O 点的坐标（x 0,y 0,H 0）；并在INS .HT 一栏，输入仪器高。
4、按BACKSIGHT （F2），再按NE/AZ ，输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位
角OA α，则可再按AZ ，在HR 项输入OA α的值。瞄准A 点，按YES 。
5、按LAYOUT （F3）：输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后，按ANGLE （F1）。使用水平制动和水平微动螺旋，使显示的dHR=000000
'''，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0时，立棱镜点即为B 点的平面位置。其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
7、按NEXT ——放样下一个点C 。 （五）TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的上载（UPLOAD ）
（1） 在电脑上用文本编辑软件（如Windows 附件的“写字板”程序），输入点的坐标数据，格式为“点
名,Y ,X,H ”；保存类型为“文本文档”。具体见图5。
（2）用“写字板”程序打开文本格式的坐标数据文件，并打开T-COM 程序，将坐标数据文件复制到T-COM
图3：坐标测量示意图
的编辑栏中。
（3）用通讯电缆将全站仪的“SIG”口与电脑的串口（如COM1）相连，在全站仪上，按MENU—MEMORY MGR.—DATA TRANSFER，进入数据传输，先在“COMM. PARAMETER”（通讯参数）中分别设置“PROTOCOL”（议协）为“ACK/NAK”；“BAUD RATE”（波特率）为9600；“CHAR./PARITY”(校检位)为“8/NONE”；“STOP BITS”（停止位）为“1”。
图5：编辑上载的数据文件
（4）再在电脑上的T-COM软件中点击按钮，出现“Current data are saved as:030624.pts”对话框时，点“OK”，出现如下图6的通讯参数设置对话框。按全站仪上的相同配置进行设置并选择“Read text file”后，点“GO”后并选择刚才保存的文件030624.pts，将其打开，出现P oint Det ails（点描述）对话框。
图6：上载的数据文件
(5)回到全站仪主菜单MENU中的MEMORY MGR.—DA TA TRANSFER—LOAD DATA—COORD. DATA 。
全站仪的结构和工作原理目录 全站仪概述第一节 第二节全站仪的发展现状及前景 第三节第三节电子经纬仪 第四节电磁波测距仪 第五节全站仪的操作 第六节全站仪的检定和检验 第七节全站仪的使用与维护
专业文档供参考，如有帮助请下载。． 第一节全站仪概述 一、全站仪概述 全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机械、电子部件为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。因全站仪具有多功能、高效率的特性，目前几乎可以用在所有的测量领域。 全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。 全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全 站仪等几个阶段。 最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得 到了广泛的应用。 随着电子测距技术的出现，大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。人们将距离由电磁波测距仪测定的速测仪笼统地称之为“电子速测仪”（Electronic Tachymeter）。 随着电子测角技术的出现。这一“电子速测仪”的概念又相应地发生了变化，根据测角方法的不同分为半站型电子速测仪和全站型电子速测仪。半站型电子速测仪是指用光学方法测角的电子速测仪，也有称之为“测距经纬仪”。这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行化算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。 近年来，随着微电子技术、电子计算技术、电子记录技术的迅速发展和广泛应用，全世界众多测绘仪器制造厂家不断推出各种型号的全站仪，以满足各类用户各种用途的需要。特别是新一代的智能型全站仪，不仅测量速度快、精度高，还内置有微处理器和存储器，以及功能强大的系统软件和丰富多彩应用程序，可实现设计、计算、放样等许多高级功能，将全站仪的发展推向了一个崭新的阶段。
第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它 具有功能强、精度高、用途广和使用方便、快 捷等特点，备受欢迎。 目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm?D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站
仪的各部件名称如(图5-2)。 基本操作方法 全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后，可 直接进入角度测量，如按键或键可进行距离测量或坐标测量， 若按MENU键，将进入菜单测量模式。 操作键表5-1
2、显示屏显示的符号(表5-2) 显示屏表5-2
在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。 3、角度测量模式下各功能键的功能(表5-3) 角度测量模式表5-3

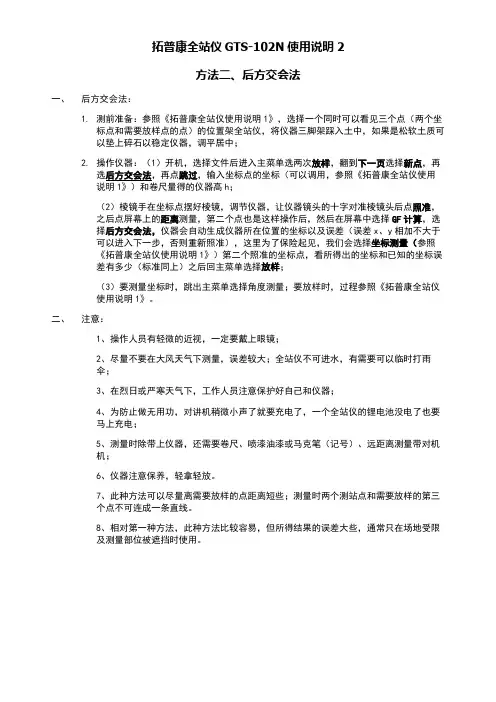

拓普康全站仪GTS-102N使用说明2 方法二、后方交会法 一、后方交会法： 1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐 标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可 以垫上碎石以稳定仪器，调平居中； 2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再 选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说 明1》）和卷尺量得的仪器高h； （2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准， 之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选 择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于 0.006m可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测 量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知 的坐标误差有多少（标准同上）之后回主菜单选择放样； （3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪 使用说明1》。 二、注意： 1、操作人员有轻微的近视，一定要戴上眼镜； 2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨 伞； 3、在烈日或严寒天气下，工作人员注意保护好自己和仪器； 4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要 马上充电； 5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机 机； 6、仪器注意保养，轻拿轻放。 7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三 个点不可连成一条直线。 8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限 及测量部位被遮挡时使用。
