生活垃圾焚烧飞灰处理处置工程技术及方案比选
深圳市己建或在建的生活垃圾焚烧厂采用的焚烧方式和烟气净化工艺比较相似(混合焚烧，机械炉排，石灰+活性炭半干法烟气净化工艺)，目前在建和建成的城市生活垃圾焚烧能力己达4875t/d，预计2009年达到7000t/d，己成为深圳市生活垃圾处理的主流技术，本工程以深圳市政环卫综合处理厂产生的焚烧飞灰性质进行相关的研究和分析。
一、焚烧飞灰基本物理性质
焚烧飞灰是含水率极低的微细粉末状尘粒，呈浅灰或土黄色，一般含水率在10%以下，在潮湿气氛下飞灰由于吸水含水率会有所升高，热灼减率为3.0～10%。
1、密度
焚烧飞灰的堆积密度一般在0.5～1.0g/cm范围内，特别易受含水率的影响，含水较高时密度增高，流化床飞灰密度较高。振实密度为0.8～1.2g/cm，真密
度一般大于2.8～3.2g/cm。
2、表面积和空隙度焚烧飞灰具有颗粒小，比表面积大的特点，实验测定的焚烧飞灰比表面积为4.8～13.7cm2/g。焚烧飞灰的空隙度较大，一般在30～50%范围内。
3、径分布
粒径<50µm 的飞灰的质量累积频率大于50%，说明在捕集到的飞灰中小颗粒比例较大。重金属在烟气净化过程中主要通过吸附作用附着在飞灰表面，飞灰中小颗粒多，表面积大，利于重金属的吸附。焚烧飞灰的大部分质量集中在粒径20～125µm。
4、飞灰成份
飞灰成份分析是确定飞灰处理技术路线的必备数据之一。根据分析结果，可对飞灰的基本特性(重金属浸出特性、热处理特性、凝硬特性等)进行预测，为确定处理工艺提供依据。
表1焚烧飞灰成份分析表

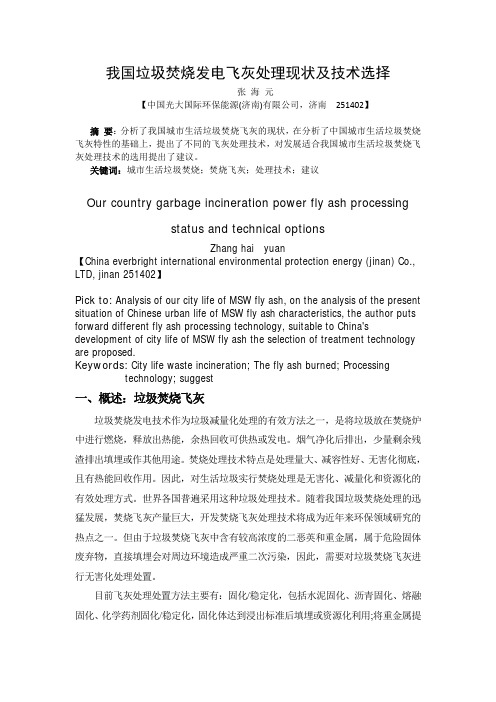

我国垃圾焚烧发电飞灰处理现状及技术选择 张 海 元 【中国光大国际环保能源(济南)有限公司，济南 251402】 摘 要：分析了我国城市生活垃圾焚烧飞灰的现状，在分析了中国城市生活垃圾焚烧飞灰特性的基础上，提出了不同的飞灰处理技术，对发展适合我国城市生活垃圾焚烧飞灰处理技术的选用提出了建议。 关键词：城市生活垃圾焚烧；焚烧飞灰；处理技术；建议 Our country garbage incineration power fly ash processing status and technical options Zhang hai yuan 【China everbright international environmental protection energy (jinan) Co., LTD, jinan 251402】 Pick to: Analysis of our city life of MSW fly ash, on the analysis of the present situation of Chinese urban life of MSW fly ash characteristics, the author puts forward different fly ash processing technology, suitable to China's development of city life of MSW fly ash the selection of treatment technology are proposed. Keywords: City life waste incineration; The fly ash burned; Processing technology; suggest 一、概述：垃圾焚烧飞灰 垃圾焚烧发电技术作为垃圾减量化处理的有效方法之一，是将垃圾放在焚烧炉中进行燃烧，释放出热能，余热回收可供热或发电。烟气净化后排出，少量剩余残渣排出填埋或作其他用途。焚烧处理技术特点是处理量大、减容性好、无害化彻底，且有热能回收作用。因此，对生活垃圾实行焚烧处理是无害化、减量化和资源化的有效处理方式。世界各国普遍采用这种垃圾处理技术。随着我国垃圾焚烧处理的迅猛发展，焚烧飞灰产量巨大，开发焚烧飞灰处理技术将成为近年来环保领域研究的热点之一。但由于垃圾焚烧飞灰中含有较高浓度的二恶英和重金属，属于危险固体废弃物，直接填埋会对周边环境造成严重二次污染，因此，需要对垃圾焚烧飞灰进行无害化处理处置。 目前飞灰处理处置方法主要有：固化/稳定化，包括水泥固化、沥青固化、熔融固化、化学药剂固化/稳定化，固化体达到浸出标准后填埋或资源化利用;将重金属提
