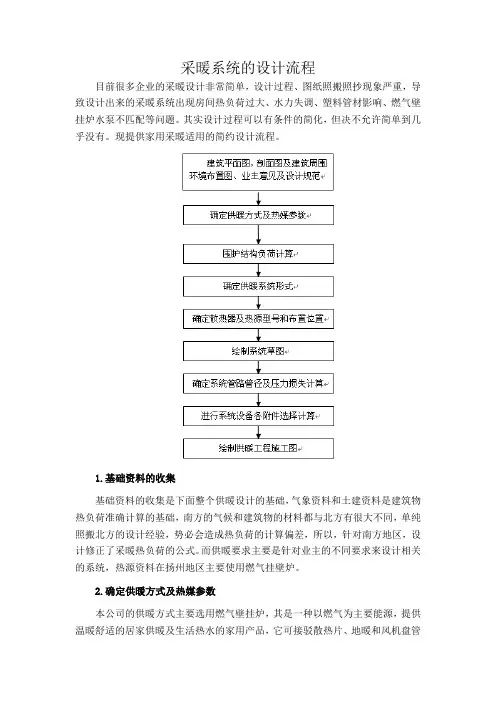

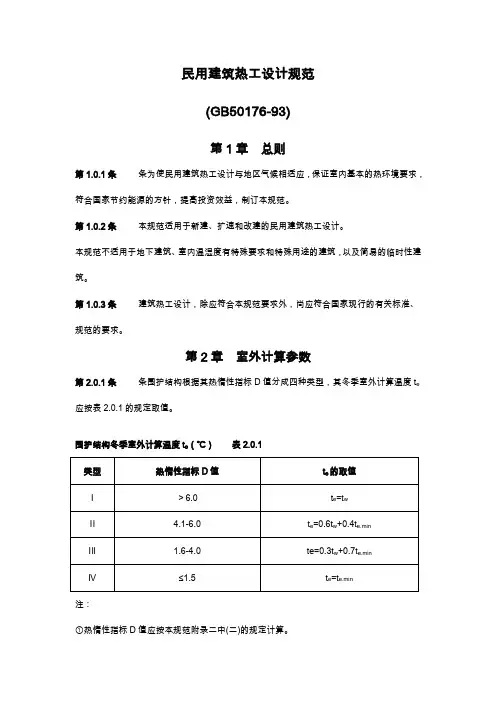

采暖系统设计得合理，采暖系统才能具备节能运行的功能。无论是住宅还是公建，合理设计节能采暖系统的主要原则有：一是采暖系统应能保证对各个房间（楼梯间除外）的室内温度能进行独立调控；二是便于实现分户或分室（区）热量（费）分摊的功能；三是管路系统简单、管材消耗量少、节省初投资。因此，对所有民用建筑室内热水集中采暖系统的设计都要满足上述三个原则的要求。
（1）新建住宅热水集中采暖系统应采用共用立管、分户独立循环的系统，常用的采暖系统形式如下：
1）下供下回（下分式）水平双管系统。
2）上供上回（上分式）水平双管系统。
3）下供下回（下分式）全带跨越管或装设分配阀（H阀）的水平单管系统。
4）放射双管式（章鱼式）系统。
5）低温热水地面辐射供暖系统。
（2）公共建筑的集中采暖系统管路宜按南、北向分环布置，常用的采暖系统形式如下：
1）上供下回垂直双管系统。一般用于四层及四层以下的建筑。
2）下供下回垂直双管系统。一般用于四层及四层以下的建筑。
3）上供下回全带跨越管（或装置H分配阀）的垂直单管系统。一般用于五层及五层以上建筑。立管所带层数不宜大于十二层。
4）上供下回垂直单双管系统。一般用于十二层以上的建筑，也可应用于四层以上的建筑。组成单双管系统的每一级双管系统不应超过四层。
5）水平双管系统。该系统一般用于低层大空间采暖建筑（如汽车库、大餐厅等）。各环路负荷应尽可能均衡，各环路管径应不大于DN25。
6）水平单管系统。一般用于低层大空间采暖建筑，当需要单独调节散热器散热量时，应采用全带跨越管（或装置H分配阀）的水平单管系统，否则可采用水平串联式系统。
7）低温热水地面辐射供暖系统。公共建筑中的高大空间如大堂、候车（机）厅、展厅等处，宜采用辐射供暖方式，或采用辐射供暖作为补充。当与散热器系统合用时，应注意其对水温和水压的不同要求，必要时应分开设置。
8）高层建筑竖向分区供暖系统。适用于系统静水高度超过50m、或外网供水压力低于系统静水压力、或超过散热器的承压能力的采暖系统。低区系统的高度取决于室外热网的压力和散热器的承压能力，可能情况下应尽可能利用外网压力，降低高区负荷。当热媒为低温热水时，宜采用板式换热器进行换热。
9）高层建筑直连供暖系统。当热网供水压力不能满足系统运行要求、或者热网静水压力低于系统静水高度，并且热网供水温度较低时，宜采用直连供暖技术使建筑采暖系统与外网直接连接。高层直连供暖技术由加压泵组和压力隔断的专利技术构成，第一代的压力隔断产品为断流器和阻旋器，系统为开式运行；第二代的压力隔断产品为阻断器，系统闭式运行，安装高度不受限制。
液压系统设计计算举例 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。 1 设计要求及工况分析 设计要求 要求设计的动力滑台实现的工作循环是：快进 → 工进 → 快退 → 停止。主要性能参数与性能要求如下：切削阻力F L =30468N ；运动部件所受重力G =9800N ；快进、快退速度υ1= υ3=0.1m/s ，工进速度υ2=×10-3m/s ；快进行程L 1=100mm ，工进行程L 2=50mm ；往复运动的加速时间Δt =；动力滑台采用平导轨，静摩擦系数μs =，动摩擦系数μd =。液压系统执行元件选为液压缸。 负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =30468N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N 196098002.0s fs =?==G F μ 动摩擦阻力 N 98098001.0d fd =?==G F μ (3) 惯性负载 N 500N 2.01 .08.99800i =?=??= t g G F υ (4) 运动时间 快进 s 1s 1.0101003 11 1=?==-υL t 工进 s 8.56s 1088.010503 322 2=??==--υL t 快退 s 5.1s 1.010)50100(3 3 2 13=?+=+= -υL L t 设液压缸的机械效率ηcm =，得出液压缸在各工作阶段的负载和推力，如表1所列。
关于住宅采暖设计中应该注意的一些问题探讨和总结 【摘要】近年来，笔者发现目前暖通空调设计人员在住宅的采暖设计中贯彻执行现行规范、规定、标准方面，在采暖系统设计、采暖设备布置、采暖管道布置方面都存在着不少问题。现将发现的一些问题及原因分析和解决办法综述如下。 【关键词】管井分集水器位置加热管长度散热器位置 一采暖管井和给水管管井分开设计 住宅分户采暖公共管井的设计，在北方应需设采暖系统的地区，给水管和采暖热水管尽量合用管井，合用管井既减少了因采暖管井和给水管井分开设计而占用更多的公摊面积，也可以降低因给水管防冻需要设计电伴热保温而带来的造价，也简化了电气的系统设计，同时降低了电能消耗而更为节能环保。当然，一般在建筑方案阶段，针对某些户型单元找到一个比较大的管井存在一定困难，但也应该在建筑方案阶段尽量做到此点，以做到管井设计合理。 二地板采暖的分集水器位置设计不合理 北方一些地区一般住宅户内采暖形式采用低温地板辐射采暖比较常见，根据笔者的经验，住宅户内分集水器设置原则一般为：优先宜设于厨房燃气灶下方，厨房橱柜下方；
当户型面积较大，必须设置两个分集水器时，分集水器位置设置顺序建议为：厨房、储物间、工人房、衣帽间等房间的隐蔽处，或内嵌于墙内。常规情况下，对于每户住宅来说，厨房的燃气灶下方放置分集水器比较合适，这样做的好处是首选满足了规范规定的远离卧室等主要功能房间的要求，不会过多占用住宅的有效空间，也更有利于住户装修。 三地板采暖的同一热媒集配装置系统各分支的加热管长度差距太大 对于住宅户内采暖形式采用低温地板辐射来说，采暖同一热媒集配装置系统各分支的加热管长度宜尽量接近，并不宜超过120m；规范原文“连接在同一分水器、集水器的相同管径的各环路长度宜接近”，这样做的目的是有利于各分支水力平衡，防止个别环路出现不热的现象；由于住宅各房间面积一般不是太大，而且规范规定“每个主要房间应独立设置环路，面积小的附属房间内加热供冷管、输配可串联”，因此，根据笔者经验，同一热媒集配装置系统各分支的加热管长度宜不超过大概85m左右，才能比较容易的做到这一点，否则不太容易做到各分支的加热管长度比较接近；当然，规范也规定“当各环路长度差距较大，宜采用不同管径的加热供冷管，或在每个分支环路上设置平衡装置”，而实际设计中，采用不同管径的加热管道，施工管理容易出现问题，不好控制施工质量；而每个分支环路上设置平衡装置，同样
1、引言 节能是我国一项长远的战略方针。我国政府对节能工作高度重视，特别是改革开放以后节能工作出现了欣欣向荣的局面。节能对于供热行业来说潜力是相当大的。供热行业是能耗大户，能耗支出占据其大部分成本。由于以往的住宅供暖按面积收取热费，存在很大的不合理性，且不便于用户进行局部调节，造成供热用热浪费很大。随着人们生活水平的提高和供暖事业的不断发展，对供暖系统实现用热量的分户计量和独立控制的呼声越来越高。 近年来节能问题在供暖系统设计中越来越被人们重视。因此有必要在新建住宅中采用更合适的供暖系统形式来满足热费按户计量的需要。在节能问题上，尤其要特别重视能源利用过程前的处理，即在规划设计整个供暖系统时，应该考虑该系统的节能前景及经济效益。建设部《建筑节能“九五”计划和2010年规划》明确指出，“对集中供暖的民用建筑安装热表及有关调节设备并按户计量收费的工作，1998年通过试点取得成效，开始推广，2000年在重点城市新建小区中推行，2010年全面推广”。因此，在进行住宅室内采暖系统设计时，设计人员应考虑热用户分户及分室控制温度的需要。据初步测算，采取供暖分户计量，可以实现采暖节能20%以上。本文就几种适宜分户计量的采暖系统做一浅析。 2、旧式采暖系统的基本形式及其优缺点 长期以来，我国城市住宅室内采暖系统设计基本上都采用单管垂直系统的方案进行设计。（如图1）这种设计方案有许多优点：1系统简单；2施工方便；3造价低等，但是也存在一定缺陷，主要是不便于用户进行局部调节，因而造成能源的浪费。随着能源结构的变化及节能和物业管理的要求，这一缺陷越来越明显，使得此种供暖系统不得不被逐步替代。
液压传动课程设计 中国矿业大学机电学院 选修课
设计参数： 不计惯性负载 题目：在某专用机床上有一夹紧进给液压系统，完成工件的先夹紧后、后进给任务，工作原理如下： 夹紧油缸： 快进→慢进→达到夹紧力后启动进给油缸工作 进给油缸： 快进→慢进→达到进给终点→快速退回 夹紧油缸快速退回。 夹紧缸快进速度：0.05m/s 夹紧缸慢进速度：8mm/s 最大夹紧力：40KN 进给油缸快进速度：0.18m/s 进给油缸慢进速度：0.018m/s 最大切削力：120KN 夹紧缸行程：用行程开关调节（最大250mm） 进给缸行程：用行程开关调节（最大1000mm） 一、工况分析： 1．负载分析
已知最大夹紧力为40KN，则夹紧油缸工作最大负载 140 F KN = 已知最大切削力为120KN，则进给油缸工作最大负载 2120 F KN = 根据已知负载可画出负载循环图1(a) 根据已知快进、快退速度及工进时的速度范围可画出速度循环图1(b) 图1(a) 图1(b)
2.确定液压缸主要参数 根据系统工作原理可知系统最大负载约为120KN 参照负载选择执行元件工作压力和主机类型选择执行元件工作压力最大负载宜选取18p MPa =。动力滑台要求快进、快退速度相等，选用单杆液压缸。此时液压缸无缸腔面积1A 与有缸腔面积2A 之比为2，即用活塞杆直径d 与活塞直径D 有d=的关系。为防止液压缸冲击，回油路应有背压2P ，暂时取MPa P 6.02=。 从负载循环图上可知，工进时有最大负载，按此负载求液压缸尺寸。根据液压缸活塞力平衡关系可知： M e F A p A p η+= 2211 212A A = 其中，M η为液压缸效率，取95.0=M η 2 46 2 111046.8910)3.04(95.031448)2 (m p p F A M e -?=?-= - = η m A D 1067.014 .31046.894441 =??== -π m D d 075.0707.0== 将D 和d 按GB2348-30圆整就近取标准值，即
液压传动系统设计计算 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分,液压传动系统的设计要同主机的总体设计同时进行.着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点,力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 1.1设计步骤 液压系统的设计步骤并无严格的顺序,各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1)确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 6)绘制工作图，编制技术文件。 1.2明确设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等; 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4)各动作机构的载荷大小及其性质; 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6)自动化程序、操作控制方式的要求； 7)对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。 制定基本方案和绘制液压系统图 3。1制定基本方案 (1）制定调速方案 液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题.
方向控制用换向阀或逻辑控制单元来实现。对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。 速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现.相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。 节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
10 液压传动系统的设计和计算 本章提要：本章介绍设计液压传动系统的基本步骤和方法，对于一般的液压系统，在设计过程中应遵循以下几个步骤：①明确设计要求，进行工况分析；②拟定液压系统原理图；③计算和选择液压元件；④发热及系统压力损失的验算；⑤绘制工作图，编写技术文件。上述工作大部分情况下要穿插、交叉进行，对于比较复杂的系统，需经过多次反复才能最后确定；在设计简单系统时，有些步骤可以合并或省略。通过本章学习，要求对液压系统设计的内容、步骤、方法有一个基本的了解。 教学内容： 本章介绍了液压传动系统设计的内容、基本步骤和方法。 教学重点： 1．液压元件的计算和选择； 2．液压系统技术性能的验算。 教学难点： 1．泵和阀以及辅件的计算和选择； 2．液压系统技术性能的验算。 教学方法： 课堂教学为主，充分利用网络课程中的多媒体素材来表示设计的步骤及方法。 教学要求： 初步掌握液压传动系统设计的内容、基本步骤和方法。
10.1 液压传动系统的设计步骤 液压传动系统的设计是整机设计的一部分，它除了应符合主机动作循环和静、动态性能等方面的要求外，还应当满足结构简单，工作安全可靠，效率高，经济性好，使用维护方便等条件。液压系统的设计，根据系统的繁简、借鉴的资料多少和设计人员经验的不同，在做法上有所差异。各部分的设计有时还要交替进行，甚至要经过多次反复才能完成。下面对液压系统的设计步骤予以介绍。 10.1.1 明确设计要求、工作环境，进行工况分析 10.1.1.1 明确设计要求及工作环境 液压系统的动作和性能要求主要有：运动方式、行程、速度范围、负载条件、运动平稳性、精度、工作循环和动作周期、同步或联锁等。就工作环境而言，有环境温度、湿度、尘埃、防火要求及安装空间的大小等。要使所设计的系统不仅能满足一般的性能要求，还应具有较高的可靠性、良好的空间布局及造型。 10.1.1.2 执行元件的工况分析 对执行元件的工况进行分析，就是查明每个执行元件在各自工作过程中的速度和负载的变化规律，通常是求出一个工作循环内各阶段的速度和负载值。必要时还应作出速度、负载随时间或位移变化的曲线图。下面以液压缸为例，液压马达可作类似处理。 就液压缸而言，承受的负载主要由六部分组成，即工作负载，导向摩擦负载，惯性负载，重力负载，密封负载和背压负载，现简述如下。 (1)工作负载w F 不同的机器有不同的工作负载，对于起重设备来说，为起吊重物的重量；对液压机来说，压制工件的轴向变形力为工作负载。工作负载与液压缸运动方向相反时为正值，方向相同时为负值。工作负载既可以为定值，也可以为变量，其大小及性质要根据具体情况加以分析。
第四章典型液压传动系统实例分析 第一节液压系统的型式及其评价 一、液压系统的型式 通常可以把液压系统分成以下几种不同的型式。 1．按油液循环方式的不同分 按油液循环方式的不同，可将液压系统分为开式系统和闭式系统。 （1）开式系统 如图4.1所示，开式系统是指液压泵1从油 箱5吸油，通过换向阀2给液压缸3（或液压马 达）供油以驱动工作机构，液压缸3（或液压马 达）的回油再经换向阀回油箱。在泵出口处装溢 流阀4。这种系统结构较为简单。由于系统工作 完的油液回油箱，因此可以发挥油箱的散热、沉 淀杂质的作用。但因油液常与空气接触，使空气 易于渗入系统，导致工作机构运动的不平稳及其 它不良后果。为了保证工作机构运动的平稳性， 在系统的回油路上可设置背压阀，这将引起附加 的能量损失，使油温升高。 在开式系统中，采用的液压泵为定量泵或单 向变量泵，考虑到泵的自吸能力和避免产生吸空 现象，对自吸能力差的液压泵，通常将其工作转 速限制在额定转速的75％以内，或增设一个辅助 泵进行灌注。工作机构的换向则借助于换向阀。 换向阀换向时，除了产生液压冲击外，运动部件 的惯性能将转变为热能，而使液压油的温度升高。 图4.1 开式系统 但由于开式系统结构简单，因此仍为大多数工程 机械所采用。 （2）闭式系统 如图4.2所示。在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。为了补偿系统中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半
