第六章放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（）
解：（1）×（2）√（3）×（4）√
二、已知交流负反馈有四种组态：
A．电压串联负反馈B．电压并联负反馈
C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。
解：（1）B （2）C （3）A （4）D
三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，
A 或f s u A 。设图中所有并求出反馈系数和深度负反馈条件下的电压放大倍数
f u
电容对交流信号均可视为短路。
图T6.3
解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反
馈条件下的电压放大倍数f
u A 分别为 L
3
1321f 3213
1 R R R R R R A R R R R R F
u 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条
件下的电压放大倍数f
u A 分别为 1
2f
2
1R R A R F u 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条
件下的电压放大倍数f
u A 分别为 1 1f
u A F 图（d ）所示电路中引入了正反馈。
四、电路如图T6.4所示。
（1）合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小；
（2）若20i
o U U A u ，则R F 应取多少千欧？
图T6.4
解：（1）应引入电压串联负反馈，如解图T6.4所示。
解图T6.4
（2）。，故因 190k 201f 1
f
R R R A u
五、已知一个负反馈放大电路的基本放大电路的对数幅频特性如图T6.5
所示，反馈网络由纯电阻组成。试问：若要求电路稳定工作，即不产生自激振荡，则反馈系数的上限值为多少分贝？简述理由。
图T6.5
解：因为
f ＝105 Hz 时，；， 180dB 40l
g 20'A
A 为使此时0lg 20＜F A ，则需
210dB 40lg 20 ＜，即＜－F F
习题
6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路
C．无电源D．无负载
而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路
C．接入电源D．接入负载
（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大
C．净输入量增大D．净输入量减小
（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
（5）为了实现下列目的，应引入
A．直流负反馈B．交流负反馈
①为了稳定静态工作点，应引入；
②为了稳定放大倍数，应引入；
③为了改变输入电阻和输出电阻，应引入；
④为了抑制温漂，应引入；
⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C
（5）A B B A B
6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联
（1）为了稳定放大电路的输出电压，应引入负反馈；
（2）为了稳定放大电路的输出电流，应引入负反馈；
（3）为了增大放大电路的输入电阻，应引入负反馈；
（4）为了减小放大电路的输入电阻，应引入负反馈；
（5）为了增大放大电路的输出电阻，应引入负反馈；
（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A
6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（）
（3）反馈量仅仅决定于输出量。（）
（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。（）解：（1）×（2）×（3）√（4）×
6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。设图中所有电容对交流信号均可视为短路。
图P6.4
解：图（a）所示电路中引入了直流负反馈。
图（b）所示电路中引入了交、直流正反馈。
图（c）所示电路中引入了直流负反馈
图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5电路如图6.5所示，要求同题6.4。
图P6.5
解：图（a ）所示电路中引入了交、直流负反馈 图（b ）所示电路中引入了交、直流负反馈
图（c ）所示电路中通过R s 引入直流负反馈，通过R s 、R 1、R 2并联引入交流负反馈，通过C 2、R g 引入交流正反馈。
图（d ）、（e ）、（f ）所示各电路中均引入了交、直流负反馈。
图（g ）所示电路中通过R 3和R 7引入直流负反馈，通过R 4引入交、直流负反馈。
6.6 分别判断图6.4（d ）～（h ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：
（d ）电流并联负反馈 1o
f I I F （e ）电压串联负反馈 2
11
o
f R R R U U F
（f ）电压串联负反馈 1o
f U U F （
g ）电压串联负反馈 211
o f R R R U U F
（h ）电压串联负反馈 3
11
o
f R R R U U F
6.7分别判断图P6.5（a ）（b ）（e ）（f ）（g ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：
（a ）电压并联负反馈 R U I F 1o f （b ）电压并联负反馈 4
o f 1R U I F （e ）电流并联负反馈 212
o
f R R R I I F
（f ）电压串联负反馈 4
11
o
f R R R U U F
（g ）电流串联负反馈 9
429
2o
f R R R R R I U F
6.8估算图6.4（d ）～（h ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：
1
3f
o i
o f 12f o i o f f
o i
o f 13f o i o f 1L 1f L o 1i L o i o f 1 (h)1 (g)1 (f)1 (e) (d)R R U U U
U A R R U U U U A U
U U U A R R U U U U A R R R I R I R I R I U U A u u u u u
6.9估算图6.5（e ）（f ）（g ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：
9
2L 87942f
L 87o i
o f 1
4f o i o f s 'L 21s f L 4o i o sf )
)(( )( (g)1 (f))1()( (e)R R R R R R R R U
R R R I U U A R R U U U
U A R R R R R I R R I U U A u u u ∥∥∥∥∥
6.10 分别说明图6.4（d ）～（h ）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。只需说明是增大还是减小即可。
解：图（d ）所示电路因引入负反馈而使输入电阻减小、输出电阻增大。 图（e ）～（h ）所示各电路均因引入负反馈而使输入电阻增大，输出电阻减小。
6.11分别说明图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。只需说明是增大还是减小即可。
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：
（a）输入电阻减小，输出电阻减小。
（b）输入电阻减小，输出电阻减小。
（c）输入电阻增大，输出电阻增大。
（e）输入电阻减小，输出电阻增大。
（f）输入电阻增大，输出电阻减小。
（g）输入电阻增大，输出电阻增大。
6.12电路如图P6.12所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。填空：
电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f＝△u O/△u I≈。设u I ＝1V，则u O≈V；若R1开路，则u O变为V；若R1短路，则u O变为V；若R2开路，则u O变为V；若R2短路，则u O变为V。
P6.12
解：电压串联负反馈，无穷大，11。11；1；14；14；1。
6.13 电路如图P6.13所示，试说明电路引入的是共模负反馈，即反馈仅对共模信号起作用。
图P 6.13
解：若u B 1= u B 2增大，则产生下列过程：
u B1= u B2↑→u C1= u C2↓(u B4= u B5↓)→i E4=i E5↓→u R5↓(u B3↓)→i C3↓→u R1↓ u C1= u C2↑←
说明电路对共模信号有负反馈作用。
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－
3。
（1）A f ＝？
（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？
解：（1）因为AF ＝200＞＞1，所以 A f ≈1/F ＝500 （2）根据题目所给数据，可知
005.010211
112
AF
A f 相对变化率为A 的相对变化率的AF
＋11
， 故A f 的相对变化率约为
0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数A u f ＝20，其基本放大电路的电压放大倍数A u 的相对变化率为10％，A u f 的相对变化率小于0.1％，试问F 和A u 各为多少？
解：先求解AF ，再根据深度负反馈的特点求解A 。
1
100
%
1.0%
10＞＞
AF AF
所以 05.020
1
1 f
A F 2000 F
AF
A A u
6.16 电路如图P6.16所示。试问：若以稳压管的稳定电压U Z 作为输入电压，则当R 2的滑动端位置变化时，输出电压U O 的调节范围为多少？
图P 6.16
解：U O 的调节范围约为
V 6~V 6 ~1
3
2121321Z 1321Z 21321 R R R R R R R R R U R R R R U R R R R R 即，
6.17 已知负反馈放大电路的2
544
)10
j 1)(10j 1(10f
f A
。
试分析：为了使放大电路能够稳定工作（即不产生自激振荡），反馈系数的上限值为多少？
解：根据放大倍数表达式可知，放大电路高频段有三个截止频率，分别为
f L 1＝104Hz f L 2＝ f L 3＝105Hz
因为f L 2＝f L 3＝10 f L 1，所以，在f ＝f L 2＝f L 3时，A
约为60dB ，附加相移约为－180°。为了使f ＝f L 2＝f L 3时的F
A lg 20小于0d
B ，即不满足自激振荡的幅值条件， 反馈系数F lg 20的上限值应为－60dB ，即F 的上限值为10－3。
6.18 以集成运放作为放大电路，引入合适的负反馈，分别达到下列目的，要求画出电路图来。
（1）实现电流－电压转换电路； （2）实现电压－电流转换电路 ；
（3）实现输入电阻高、输出电压稳定的电压放大电路； （4）实现输入电阻低、输出电流稳定的电流放大电路。
解：可实现题目（1）（2）（3）（4）要求的参考电路分别如解图P6.18（a ）（b ）（c ）（d ）所示。
解图P6.18
6.19电路如图P6.19所示。
（1）试通过电阻引入合适的交流负反馈，使输入电压u I转换成稳定的输出电流i L；
（2）若u I＝0～5V时，i L＝0～10mA，则反馈电阻R F应取多少？
图P6.19
解：（1）引入电流串联负反馈，通过电阻R f 将三极管的发射极与T 2管的栅极连接起来，如解图P6.19所示。
解图P 6.19
（2）首先求解F ，再根据F A 1
f
求解R f 。
f
16f 1f
6
f 1f
1R R R R R A R R R R R F
代入数据
5
10
5.1105.110f R
所以 R f ＝18.5k Ω
6.20 图P6.20（a ）所示放大电路F
A 的波特图如图（b ）所示。
（1）判断该电路是否会产生自激振荡？简述理由。
（2）若电路产生了自激振荡，则应采取什么措施消振？要求在图（a ）中画出来。
（3）若仅有一个50pF 电容，分别接在三个三极管的基极和地之间均未能消振，则将其接在何处有可能消振？为什么？
图P 6.20
解：（1）电路一定会产生自激振荡。 因为在 f ＝103Hz 时附加相移为－45?，在 f ＝104Hz 时附加相移约为－135?，在 f ＝105Hz 时附加相移约为
－225?，因此附加相移为－180?的频率在104Hz ～105Hz 之间，此时0＞F A ，
故一定会产生自激振荡。
（2）可在晶体管T 2的基极与地之间加消振电容。 注：方法不唯一。
（3）可在晶体管T 2基极和集电极之间加消振电容。因为根据密勒定理，
等效在基极与地之间的电容比实际电容大得多，因此容易消振。
6.21试分析如图P6.21所示各电路中是否引入了正反馈（即构成自举电路），如有，则在电路中标出，并简述正反馈起什么作用。设电路中所有电容对交流信号均可视为短路。
图P6.21
解：图（a）所示电路中通过C2、R3引入了正反馈，作用是提高输入电阻，改善跟随特性。
图（b）所示电路中通过C2、R3引入了正反馈，作用是提高第二级跟随范围，增大放大倍数，使输出的正方向电压有可能高于电源电压。
6.22在图P6.22所示电路中，已知A为电流反馈型集成运放，试问：
（1）中频电压放大倍数；
（2）上限截止频率。
图P6.22
解：（1）R
R A u
f 1
解图P 6.22
（2）画出图P6.22所示电路中集成运放的等效电路如解图P6.22所示。 因为r o 很小，反相输入端电位为
i i i n U r I U U o
将集成运放的内部电路替换为图6.7.6所示电路（参阅P297～P298），可得
o
i j U C I C R R R U
U A RR R R U R C R U U C R U RR R R U R U U R U I u f f i
o f f i f f o o
f
o f f i f o i i i j 11)1()() j 1( j )(
所以上限截止频率为 C
R f f H π21
6.23 已知集成运放的开环差模增益A o d ＝2×105， 差模输入电阻r i d ＝2M Ω，输出电阻r o ＝200Ω。试用方块图法分别求解图P6.23所示各电路的
of if f R R A F A 、、、、。
图P 6.23
解：图P6.23（a ）所示反馈放大电路的基本放大电路如解图P6.23（a ）所示，因此f A F A 、、分析如下：
f
f id od f
id od f f f id od f f id od f
O F f id od f
id i O
I
O
1)(1)(1)(1)(111
)(R R r A R r A A R R r A R R r A AF R u i F R r A R r u u i u A
∥∥∥∥∥∥
解图P 6.23
o i R R 、、of if R R 、分别为
放大电路中的反馈答案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
2016第六章放大电路中的反馈答案科目:模拟电子技术 题型:填空题 章节:第六章放大电路中的反馈 难度:全部 -----------------------------------------------------------------------1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负 反馈。 2. 要稳定输出电流，放大电路中应引入电流负反馈。 3. 要提高带负载能力，放大电路中应引入电压负反馈。 4. 减小放大电路向信号源索取的电流应引入串联负反馈。 =100，当它的开环放大倍数变化10%时，闭5. 负反馈放大器闭环电压放大倍数A uf 环放大倍数变化1%，则它的开环放大倍数A = 1000 。 u 6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。 7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u= 2000 。 8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u= 0.095 。 9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈 和电流反馈。
10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反 馈和并联反馈。 11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输 出电阻。 12. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到 同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。 13. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到 同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为 0.009 。 14. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 15. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 16. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 17. 在放大器中，为了稳定输出电流，降低输入电阻，应引入电流并联 负反馈。 18. 在放大器中，为了稳定输出电压，提高输入电阻，应引入电压串联负 反馈。 = 19. 在进行反相比例放大时，集成运放两个输入端的共模信号U ic 0 。 科目:模拟电子技术 题型:选择题 章节:第六章放大电路中的反馈 难度:全部
第六章放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（） 解：（1）×（2）√（3）×（4）√ 二、已知交流负反馈有四种组态： A．电压串联负反馈B．电压并联负反馈 C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。 （1）欲得到电流－电压转换电路，应在放大电路中引入； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。 解：（1）B （2）C （3）A （4）D 三、判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求 A 或f s u A 。设图中所有电容出反馈系数和深度负反馈条件下的电压放大倍数 f u 对交流信号均可视为短路。
图 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 32131 R R R R R R A R R R R R F u 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 2f 2 1R R A R F u 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f u A F 图（d ）所示电路中引入了正反馈。 四、电路如图所示。
第四章放大电路中的反馈 4.1判断题 （1）所有放大电路都必须加反馈，否则无法正常工作。（） （2）输出与输入之间有信号通过的就一定是反馈放大电路。（） （3）构成反馈通路的元器件只能是电阻、电感或电容等无源器件。（） （4）直流负反馈是直接耦合放大电路中的负反馈，交流负反馈是阻容耦合或变压器耦合放大电路中的负反馈。（） （5）串联或并联负反馈可改变放大电路的输入电阻，但不影响输出电阻。（）（6）电压或电流负反馈可改变放大电路的输出电阻，对输入电阻无影响。（） （7）负反馈能彻底消除放大电路中的非线性失真。（） （8）既然在深度负反馈条件下，放大倍数只与反馈系数有关，那么放大器件的参数就没有实用意义了。（） 4.2选择题 （1）所谓的开环指的是（）。 （a）无信号源（b）无反馈通路（c）无负载 （2）所谓的闭环指的是（）。 （a）考虑信号源内阻（b）有反馈通路（c）接入电源 （3）反馈量是指：（）。 （a）反馈网络从放大电路输出回路中取出的电压信号 （b）反馈到输入回路的信号（c）前面两信号之比 （4）直流反馈是指：（）。 （a）只存在于直接耦合电路，而阻容耦合电路中不存在的反馈 （b）直流通路中的负反馈（c）只存在放大直流信号时才有的反馈 （5）若反馈深度1+AF=1，则放大电路工作在（）状态。 （a）正反馈（b）负反馈（c）自激状态 （6）若反馈深度1+AF>1，则放大电路工作在（）状态。 （a）正反馈（b）负反馈（c）无反馈 （7）负反馈可以抑制（）的干扰和噪声。 （a）反馈环路内（b）反馈环路外（c）与输入信号混在一起 （8）需要一个阻抗变换电路，要求输入电阻小，输出电阻大，应选用（）负反馈放大电路。（） （a）电压并联（b）电流并联（c）电流串联 4.3填空题 （1）反馈是把放大器的量的一部分或全部返送到回路的过程。 （2）反馈量与放大器的输入量极性相反，因而使减小的反馈，称为。 （3）具有输入电阻大、输出电阻小、输出电压稳定这些特点的是负反馈。（4）电压负反馈使输出电阻；电流负反馈使输出电阻。 （5）为了判别反馈极性，一般采用法。 （6）对输出端的反馈取样信号而言，反馈信号与输出电压成正比的是反馈，反馈信号与输出电流成正比的是反馈。 （7）负反馈对放大器交流性能的改善是靠来换取的。 （8）串联负反馈使输入电阻，并联负反馈使输入电阻。 4.4什么叫反馈？如何区别直流反馈与交流反馈？
第六章 放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ） 解：（1）× （2）√ （3）× （4）√ 二、已知交流负反馈有四种组态： A ．电压串联负反馈 B ．电压并联负反馈 C ．电流串联负反馈 D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。 （1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。 解：（1）B （2）C （3）A （4）D 三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈， 并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。设图中所有电容对交流信号均可视为短路。
图T6.3 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 32131 R R R R R R A R R R R R F u ?++≈++= 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 2f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f ≈=u A F 图（d ）所示电路中引入了正反馈。 四、电路如图T6.4所示。
第六章放大电路中的反馈 6.1 反馈的基本概念及判断方法 6.1.1 反馈的基本概念 一、反馈（回授）的概念（图6.1.1） 将输出量的一部分或全部，通过一定电路形式作用到输入回路，用来影响其输入量的措施称为反馈。 二、正反馈与负反馈 1.净输入量：基本放大电路的输入信号； 2.正反馈：使放大电路净输入量增大的反馈；反馈结果使输出量的变化增大的反 馈。 3.负反馈：使放大电路净输入量减小的反馈；反馈结果使输出量的变化减小的反 馈。（图2.4.2） 三、直流反馈与交流反馈 1.直流反馈：（图 2.4.2）反馈量中只含有直流量；直流通路中存在的反馈；影响 静态工作点。 2.交流反馈：（图2.4.2中去掉旁路电容）反馈量中只含有交流量；交流通路中存 在的反馈；影响放大电路性能。 6.1.2 反馈的判断 一、反馈存在与否的判断（图6.1.2） 1.是否存在将输出回路与输入回路相连接的反馈通路； 2.反馈通路是否影响了放大电路的净输入。利用叠加定理可以理解输入端有无输 出量的作用结果。 二、反馈极性的判断（瞬时极性法）（图6.1.3）（图6.1.4） 1.规定电路输入信号在某一时刻对地的极性； 2.逐级判断电路中各相关点的电流流向和电位极性； （1）三极管：若基极正极性，则动态电流从c到e； （2）运放：同相端加正极性，输出端输出正极性； 3.判断输出信号的极性； 4.判断反馈信号的极性； 5.反馈信号使放大电路的净输入信号增大与否。 6.注：反馈量仅仅决定于输出量，而与输入量无关，分析反馈极性时，可将输出 量视为作用于反馈网络的独立源。 三、直流反馈与交流反馈的判断（图6.1.5）（图6.1.6） 根据交直流通路来判断
【例5-1】? 电路如图 (a)、(b)所示。 （1）判断图示电路的反馈极性及类型； （2）求出反馈电路的反馈系数。 图(a)??????????????????????? 图(b)? 【相关知识】 负反馈及负反馈放大电路。 【解题思路】 （1）根据瞬时极性法判断电路的反馈极性及类型。 （2）根据反馈网络求电路的反馈系数。
【解题过程】 （1）判断电路反馈极性及类型。 在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为?时，从输出端反馈回来的信号对地极性也为?，故本电路是电压串联负反馈电路。 在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。 （2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。 图(c)????????????????????? 图(d) 由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。由图（c）可知，反馈电压等于输出电压在电阻上的分压。即 故? 图(a)电路的反馈系数 ? 由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。 故图(b)电路的反馈系数
【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。 （2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“?”，则引入的反馈一定是负反馈。 （3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。 （4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。 （5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。 （6）将负反馈放大电路的反馈断开，就得到电路方框图中的基本放大电路。 （7）反馈网络是由影响反馈系数的所有的元件组成的网络。 （8）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。 【相关知识】 反馈的有关概念，包括什么是反馈、直流反馈和交流反馈、电压负反馈和电流负反馈、串联负反馈和并联负反馈、负反馈放大电路的方框图、放大电路的稳定性 【解题思路】 正确理解反馈的相关概念，根据这些概念判断各题的正误。 【解题过程】 （1）通常，称将输出量引回并影响净输入量的电流通路为反馈通路。反馈是指输出量通过一定的方式“回授”，影响净输入量。因而只要输出回路与输入回路之间有反馈通路，就说明电路引入了反馈，而反馈通路不一定将放大电路的输出端和输入端相连接。例如，在下图所示反馈放大电路中，R2构成反馈通路，但它并没有把输出端和输入端连接起来。故本题说法正确。

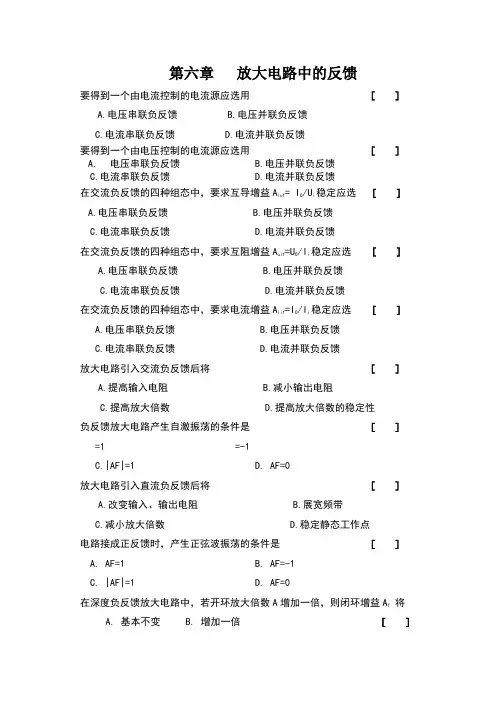

第六章放大电路中的反馈 要得到一个由电流控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 要得到一个由电压控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 放大电路引入交流负反馈后将[ ] A.提高输入电阻 B.减小输出电阻 C.提高放大倍数 D.提高放大倍数的稳定性 负反馈放大电路产生自激振荡的条件是[ ] =1 =-1 C.|AF|=1 D. AF=0 放大电路引入直流负反馈后将[ ] A.改变输入、输出电阻 B.展宽频带 C.减小放大倍数 D.稳定静态工作点 电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1 C. |AF|=1 D. AF=0 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益A f将 A. 基本不变 B. 增加一倍[ ]
C. 减小一倍 D. 不能确定 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益A f将[ ] A. 基本不变 B.增加一倍 C. 减小一倍 D. 不能确定 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空： 1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。 2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。 3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。在讨论反馈对放大电路输入电阻R i的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的： a.负反馈增大R i，正反馈减小R i； b.串联反馈增大R i，并联反馈减小R i； c.并联负反馈增大R i，并联正反馈减小R i； d.串联反馈增大R i，串联正反馈减小R i； 选择正确的答案填空。 1、反馈放大电路的含义是。(a.输出与输入之间有信号通路，b.电路中存在反向传输的信号通路，c.除放大电路以外还有信号通路) 2、构成反馈通路的元器件。(a.只能是电阻、电容或电感等无源元件， b.只能是晶体管、集成运放等有源器件， c.可以是无源元件，也可是以有源器件) 3、反馈量是指。(a.反馈网络从放大电路输出回路中取出的信号，b.反馈到输入回路的信号，c.反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比) 4、直流负反馈是指。(a.只存在于直接耦合电路中的负反馈，b.直流通路中的负反馈，c.放大直流信号时才有的负反馈) 5、交流负反馈是指。(a.只存在于阻容耦合及变压器耦合电路中的负反馈，b.交流通路中的负反馈，c.放大正弦波信号时才有的负反馈) 选择正确的答案填空。 1、在放大电路中，为了稳定静态工作点，可以引入；若要稳定放大倍数，应引入；某些场合为了提高放大倍数，可适当引入；希望展宽频
第六章放大电路中的 反馈答案
科目:模拟电子技术 题型:填空题 章节:第六章放大电路中的反馈 难度:全部 ----------------------------------------------------------------------- 1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负反馈。 2. 要稳定输出电流，放大电路中应引入电流负反馈。 3. 要提高带负载能力，放大电路中应引入电压负反馈。 4. 减小放大电路向信号源索取的电流应引入串联负反馈。 5. 负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u= 1000 。 6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。 7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u= 2000 。 8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u= 0.095 。 9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。 10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈 和并联反馈。 11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。 12. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。 13. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为 0.009 。 14. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 15. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 16. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ） 解：（1）× （2）√ （3）× （4）√ 二、已知交流负反馈有四种组态： A ．电压串联负反馈 B ．电压并联负反馈 C ．电流串联负反馈 D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。 （1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。 解：（1）B （2）C （3）A （4）D 三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈， 并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。设图中所有 电容对交流信号均可视为短路。
图T6.3 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ?++≈++= 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f u A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f ≈=u A F 图（d ）所示电路中引入了正反馈。 四、电路如图T6.4所示。 （1）合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小；
科目：模拟电子技术题型：填空题章节：第六章放大电路中的反馈 难度:全部 1.要想实现稳定静态电流/c ,在放大电路中应引入 _________ 直流负 _____________ 反馈。 2.要稳定输出电流，放大电路中应引入电流负 反馈。 3.要提高带负载能力，放大电路中应引入电压负 反馈。 4.减小放大电路向信号源索取的电流应引入_______________ 联负反馈。 5.负反馈放大器闭环电压放大倍数A uf=100,当它的开环放 大倍数变化10%时，闭环放大倍数变化1%,则它的开环放大倍数AF _______ O 6.负反馈可使放大器增加放大倍数的稳定，减少非线 性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益AF100,要求开 环增益九变化10%时，闭环增益变化为0.5%,那么开环增益凡二2000 ________ o 8.一个电压串联负反馈放大器的闭环增益AF100,要求开 环增益九变化10%时，闭环增益变化为0.5%,那么反馈系数斤二0.095 __________ o 9.在反馈电路中，按反馈网络与输出回路的连接方式不同 分为电压反馈_________________ 和电流反 馈 ________ O 10.在反馈电路中，按反馈网络与输入回路的连接方式不 同，分为串联反馈和并联反_______ O 门?放大器中引入____________ 反馈，可以稳定电 压放大倍数并减小输出电阻。 12.某放大电路在输入信号电压为时，输出电压为1V。 当加上负反馈后若达到同样的输出电压时，需使输入信号电 压为10mV,由此可知所加的反馈深度为 __________________ dBo
第五章习题参考答案 5-1 试判断图5-22所示集成运放电路的反馈类型。 a) b) 图5-22题5-1的图 答 （a ）F R 、1R ：引入串联电压负反馈。 （b ）F R 、1R ：引入了正反馈。 5-2 电路如图5-23所示，解答下列为题： 1）1F R 引入了何种反馈，其作用如何 2）2F R 引入了何种反馈，其作用如何 图5-23 题5-2图 解 1)1F R 、3E R 引入的是直流电流并联负反馈。其作用是稳定静态电流2E I 。其稳定过程如下：↓↓→↓→↑→↑→↑→↑→2211122E B C C B E E I I U I I U I 2)2F R 引入的是交、直流电压串联负反馈。其作用是交流电压串联负反馈可改善放大器的性能，如提高电压放大倍数的稳定性、减小非线性失真、抑制干扰和噪声、展宽放大电路的通频带等。由于是电压负反馈还可使反馈环路内的输出电阻降低)1(AF +倍。由于是串联反馈可使反馈环路内的输入电阻增加)1(AF +倍。2F R 引入的直流电压串联负反馈的作用是稳定静态电压2C U ，其稳定过程如下： ↓↑→↑→↓→↓→↑→↑→2211112C C C C B E C U I U I I u U
5-3 在图5-24所示的两级放大电路中，（1）那些是直流负反馈；（2）哪些是交流负反馈，并说明其类型；（3）如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，两者有何不同（4）如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，有何不同，是否会变为正反馈 5-24 题5-3图 解 1)1E R 、2E R 直流串联电流负反馈，F R 、1E R 直流电压串联负反馈。 2)F R 、1E R 交流电压串联负反馈。 3)如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，则F R 、1E R 只有交流电 压串联负反馈，没有直流反馈。 4)如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，则变为正反馈。 5-4 对图5-25所示电路，该电路都引进了哪些级间反馈判断其反馈类型。 图 图5-25 题5-4图 答 6R 、7R 引入直流电压并联负反馈；4R 引入交、直流电流串联负反馈。 5-5 放大电路如图5-26所示，试分别判断各电路反馈的极性和组态。 答 （a ）F R 、1R ：串联电流负反馈； （b ）F R 、1R ：正反馈。
第6章 放大电路中的反馈 自测题 一、已知交流负反馈由四种组态：A.电压串联负反馈；B.电压并联负反馈； C.电流串联负反馈；D.电流并联负反馈。选择合适答案填入下列空格内。 1.欲得到电流-电压转换电路，应在放大电路中引入( B )。 2.欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入( C )。 3.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入( A )。 4.欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入( D )。 二、判断图T6.2所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件 下的电压放大倍数uf A 或usf A 。设图中所有电容对交流信号均可视为短路。 (a) (b) (c) (d) 图T6.2 解：图(a)所示电路中引入了电流串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数分别为：13123F ui O R R u F i R R R = =++； 12313 O O L uf L I F u i R R R R A R u u R R ++==≈。 式中R L 为电流表的等效电阻。
图(b)所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条件下的电压放 大倍数分别为：21 F iu O i F u R = ≈- ； 2111 O O O uf I I F u u u R A u i R i R R ==≈=- 图(c)所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条件下的电压放 大倍数分别为：1O uu F u F u = = 1O O uf I I u u A u u =≈= 图(d)所示电路中引入了正反馈。 三、电路如图T6.3 所示。 图T6.3 (1)正确接入信号源和反馈，使电路的输入电阻增大，输出电阻减小； (2)若20o u i U A U == ，则R f 应取多少千欧？ 解：(1)应引入电压串联负反馈，如解图T6.3所示。 (2)因1 120f u R A R ≈+ =，故190f R k =Ω。 解图T6.3 四、已知一个负反馈放大电路的基本放大电路的对数幅频特性如图T6.4所示，反馈网络由纯电阻组成。试问：若要求电路稳定工作，即不产生自激振荡，则反馈系数的上限值为多少分贝？简述理由。
第六章放大电路中的反馈 习题 6.1选择合适的答案填入空内。 (1 对于放大电路 , 所谓开环是指。 A . 无信号源 B . 无反馈通路 C . 无电源 D . 无负载 而所谓闭环是指。 A . 考虑信号源内阻 B . 存在反馈通路 C . 接入电源 D . 接入负载 (2在输入量不变的情况下 ,若引入反馈后 ,则说明引入的反馈是负反馈。 A . 输入电阻增大 B . 输出量增大 C . 净输入量增大 D . 净输入量减小 (3 直流负反馈是指。 A . 直接耦合放大电路中所引入的负反馈 B . 只有放大直流信号时才有的负反馈 C . 在直流通路中的负反馈 (4 交流负反馈是指。 A . 阻容耦合放大电路中所引入的负反馈
B . 只有放大交流信号时才有的负反馈 C . 在交流通路中的负反馈 (5 为了实现下列目的 , 应引入 A . 直流负反馈 B . 交流负反馈 ①为了稳定静态工作点 , 应引入 ; ②为了稳定放大倍数 , 应引入 ; ③为了改变输入电阻和输出电阻 , 应引入 ; ④为了抑制温漂 , 应引入 ; ⑤为了展宽频带 , 应引入。 解 :(1 B B (2 D (3 C (4 C (5 A B B A B 6.2 选择合适答案填入空内。 A . 电压 B . 电流 C . 串联 D . 并联 (1 为了稳定放大电路的输出电压 , 应引入负反馈 ; (2 为了稳定放大电路的输出电流 , 应引入负反馈 ; (3 为了增大放大电路的输入电阻 , 应引入负反馈 ; (4 为了减小放大电路的输入电阻 , 应引入负反馈 ; (5 为了增大放大电路的输出电阻 , 应引入负反馈 ; (6 为了减小放大电路的输出电阻 , 应引入负反馈。
负反馈典型例题 6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。 图T 6.4 6.5 已知一个负反馈放大电路的510=A ，3102 ?=F 。 求： (1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？ 6.6 电路如图T6.6所示。试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？ VD O VD O O VD 图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）
6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？ +_ o + -u o u s (a) (b) (c) -u o u s o CC -o (d) (e) (f)
6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？
(a) (b) (c) (d) (e) 图P 6.8
【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈； ②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。 详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。总之，①和③相连为电压并联负反馈。 （b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。总之，①和④相连为电流并联正反馈； （c ）②和③相连：如图解T 6.4（c ），用瞬时极性法分析可知，从输入回路来看：f i id u u u +=，净输入电压增加，反馈极性为正；反馈回来的信号与输入信号不在同一节点，表现为电压的形式，为串联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压成正比，为电压反馈。总之，②和③相连为电压串联正反馈。 （d ）②和④相连：如图解T 6.4（d ），用瞬时极性法分析可知，从
放大电路中的反馈参考答 案 Prepared on 21 November 2021
2016第六章放大电路中的反馈答案 科目:模拟电子技术 题型:填空题 章节:第六章放大电路中的反馈 难度:全部 ----------------------------------------------------------------------- 1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。 2.要稳定输出电流，放大电路中应引入电流负反馈。 3.要提高带负载能力，放大电路中应引入电压负反馈。 4.减小放大电路向信号源索取的电流应引入串联负反馈。 5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。 6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。 7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益 A u=2000。 8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数 F u=0.095。 9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。 10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。 11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。 12.某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。 13.某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。 14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 15.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 16.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 17.在放大器中，为了稳定输出电流，降低输入电阻，应引入电流并联负反馈。 18.在放大器中，为了稳定输出电压，提高输入电阻，应引入电压串联负反馈。 19.在进行反相比例放大时，集成运放两个输入端的共模信号U ic=0。 科目:模拟电子技术 题型:选择题 章节:第六章放大电路中的反馈 难度:全部 ----------------------------------------------------------------------- 1.欲得到电流－电压转换电路，应在放大电路中引入B； A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈 2.欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入C； A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈 3.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入A； A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈 4.欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入C。 A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈 5.对于放大电路，所谓开环是指B。 A．无信号源B．无反馈通路
放大电路中的负反馈教案
§7.5放大电路中的负反馈（一） ——反馈的基本概念、类型教学目标：1、理解反馈的基本概念 2、掌握反馈的类型 3、掌握负反馈的四种基本形式 德育目标：培养学生严谨的工作态度和治学作风 培养学生理解问题的能力 教学重点：反馈的类型、负反馈的四种基本形式 教学难点：反馈的概念、电压电流反馈、串并联反馈的理解 课时安排：1课时 课型：新授 一、组织教学：清点人数、纠正坐姿等 二、教学过程： （一）导入新课： 学期末的《致家长一封信》，通过学生评语，反映学生在校的表现，为了了解学生在家的表现，让同学们在下学期有更好的表现，学校要求家长把学生在家的表现也通过《致家长一封信》传达给学校，这其实就是一种信息反馈。 同样，在我们电子技术中，为了进一步改善放大电路的工作性能，满足实际应用的需要，可在放大电路中引入反馈。 （二）讲授新课： 1、反馈的基本概念 （1）、反馈的定义 所谓反馈，就是将放大电路输出信号（电压或电流）的一部分或全 部，通过一定的反馈网络（又为反馈电路）送回到输入端并与输入信号类比的方法学生更
合成的过程。 带有反馈网络的放大电路称为反馈放大器。 （2）、反馈放大器的组成 反馈放大器由基本放大电路和反馈网络组成。其方框图如图7-5-1所示。 基本放大电路：如共发射极基本放大电路，单级或多级。 作用：完成对输入信号的放大。A是其放大倍数。 反馈网络：联系输出端与输入端的环节，多数由电阻元件组成。 作用：完成了从输出到输入的回送。 图中的F为反馈系数，是反馈信号和输出信号的比值。 图7-5-1反馈放大器的方框示意图 X i：输入信号 X f：反馈信号 X i′：净输入量 X o：输出信号 X i′=X i±X f 2、反馈的类型 （1）、负反馈和正反馈 负反馈：反馈信号和原输入信号极性相反，净输入信号减小， 放大倍数减小。 X i′＝X i－X f用于放大电路，以改善放大电路性能。 正反馈：反馈信号和原输入信号极性相同，净输入信号增加，放大倍数增大。易理解、接受 化整为零：取送合（理解记忆）
放大电路中的反馈 习题 6.1选择合适的答案填入空内。 （1）对于放大电路，所谓开环是指。 A．无信号源B．无反馈通路 C．无电源D．无负载 而所谓闭环是指。 A．考虑信号源内阻B．存在反馈通路 C．接入电源D．接入负载 （2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。 A．输入电阻增大B．输出量增大 C．净输入量增大D．净输入量减小 （3）直流负反馈是指。 A．直接耦合放大电路中所引入的负反馈 B．只有放大直流信号时才有的负反馈 C．在直流通路中的负反馈 （4）交流负反馈是指。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中的负反馈 （5）为了实现下列目的，应引入 A．直流负反馈B．交流负反馈 ①为了稳定静态工作点，应引入； ②为了稳定放大倍数，应引入； ③为了改变输入电阻和输出电阻，应引入； ④为了抑制温漂，应引入； ⑤为了展宽频带，应引入。 解：（1）B B （2）D （3）C （4）C （5）A B B A B
6.2 选择合适答案填入空内。 A．电压B．电流C．串联D．并联 （1）为了稳定放大电路的输出电压，应引入负反馈； （2）为了稳定放大电路的输出电流，应引入负反馈； （3）为了增大放大电路的输入电阻，应引入负反馈； （4）为了减小放大电路的输入电阻，应引入负反馈； （5）为了增大放大电路的输出电阻，应引入负反馈； （6）为了减小放大电路的输出电阻，应引入负反馈。 解：（1）A （2）B （3）C （4）D （5）B （6）A 6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。 （1）只要在放大电路中引入反馈，就一定能使其性能得到改善。（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（） （3）反馈量仅仅决定于输出量。（） （4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。（）解：（1）×（2）×（3）√（4）×
放大电路中的反馈-习题及解答
放大电路中的反馈 习题 6.1 选择合适的答案填入空内。 （1）对于放大电路，所谓开环是指。 A．无信号源B．无反馈通路 C．无电源D．无负载 而所谓闭环是指。 A．考虑信号源内阻B．存在反馈通路 C．接入电源D．接入负载 （2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。 A．输入电阻增大B．输
出量增大 C．净输入量增大D．净输入量减小 （3）直流负反馈是指。 A．直接耦合放大电路中所引入的负反馈 B．只有放大直流信号时才有的负反馈 C．在直流通路中的负反馈（4）交流负反馈是指。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中的负反馈（5）为了实现下列目的，应引入 A．直流负反馈B．交
流负反馈 ①为了稳定静态工作点，应引 入； ②为了稳定放大倍数，应引 入； ③为了改变输入电阻和输出电阻，应 引入； ④为了抑制温漂，应引入； ⑤为了展宽频带，应引入。 解：（1）B B （2）D （3）C （4）C （5）A B B A B 6.2 选择合适答案填入空内。 A．电压B．电流C．串联D．并联
（1）为了稳定放大电路的输出电压，应引入负反馈； （2）为了稳定放大电路的输出电流，应引入负反馈； （3）为了增大放大电路的输入电阻，应引入负反馈； （4）为了减小放大电路的输入电阻，应引入负反馈； （5）为了增大放大电路的输出电阻，应引入负反馈； （6）为了减小放大电路的输出电阻，应引入负反馈。 解：（1）A （2）B （3）C （4）D （5）B （6）A 6.3 判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
2016第六章放大电路中的反馈答案 科目:模拟电子技术 题型:填空题 章节:第六章放大电路中的反馈 难度:全部 ----------------------------------------------------------------------- 1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。 2.要稳定输出电流，放大电路中应引入电流负反馈。 3.要提高带负载能力，放大电路中应引入电压负反馈。 4.减小放大电路向信号源索取的电流应引入串联负反馈。 5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。 6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。 7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益 A u=2000。 8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数 F u=0.095。 9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。 10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。 11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。 12.某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。 13.某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。 14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 15.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 16.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 17.在放大器中，为了稳定输出电流，降低输入电阻，应引入电流并联负反馈。
