建筑施工实用书籍
一．建筑类：
1.建筑工程定额原理与概预算￥31.20
2.建筑工程竣工验收与资料管理￥25.60
3.建筑施工技术与机械（工业与民用建筑专业）￥22.40
4.建筑工程招投标实务与案例分析￥26.30
5.建筑装饰工程预算与招投标￥15.00
6.建筑材料与施工/新农村规划与建设丛书￥31.60
7.建筑工程测量￥20.90
8.建筑与景观设计基本规范￥26.10
9.建筑地基计算原理与实例￥70.30
10.建筑预算员一本通￥23.00
11.建筑设备工程￥30.60
12.建筑装饰材料识别与选购￥17.60
13.建筑装饰装修施工工艺标准手册（第2版）￥84.80
14.建筑工程技术资料管理￥14.40
15.建筑工程预算常用数据速查手册￥20.90
16. 建筑工程识图及预算快速入门 40.2
二．建筑招投标与合同类：
1.工程项目承揽与合同管理(建筑工程技术专业) ￥44.00
2.合同员一本通/建筑施工现场管理人员一本通系列丛书￥31.60
3.建筑工程合同管理￥15.00
4.建筑施工企业工程合同风险管理法律实务[新华文轩] ￥50.70
5.建筑师合同谈判￥20.00
6.建筑工程招投标与合同管理￥24.50
7.招投标用建筑材料与产品技术标准选编￥71.50
三．隧道类：
1.隧道施工技术 34
2.城市隧道工程施工技术￥39.20
3.隧道工程预算定额与工程量清单计价应用手册￥15.00四．公路、市政、土石方类：
1.新编公路工程预算:定额计价与工程量清单计￥41.30
2.市政工程定额与预算（第二版）￥29.60
3.土石方工程施工[新华文轩] ￥15.00
4.土石方工程工程量清单计价应用手册 14.4
五．水利建设类：
水利工程施工技术与组织（第2版）￥32.00
水利工程施工组织与管理￥19.80
六．其他类：
1.中国古建筑修建施工工艺￥65.60
2.资料员一本通/建筑装饰装修工程现场管理人员一￥19.80
3.建设法规案例与评析￥28.5
《建筑工程预算识图》复习题 一、选择题 1、正投影法是指：( ) A.投射线都相交于投射中心，投射出形体投影的方法 B.投射线互相平行且垂直于投影面，投射出形体投影的方法 C.由互相平行的投射线投射出形体投影的方法 D.投射线互相平行且倾斜于投影面，投射出形体投影的方法 2、下图所示AB直线是：( ) A.水平线 B.正平线 C.侧平线 D.一般倾斜直线 3、下图所示的平面是：（） Ａ.水平面Ｂ.侧垂面Ｃ.铅垂面Ｄ.一般倾斜平面 4、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( ) 5、在钢筋混凝土结构中，分布钢筋的作用是：( ) A.起架立作用 B.主要受力钢筋 C.承受剪力 D.固定钢筋的位置并分配荷载到受力钢筋
6、结构施工图一般包括施工说明、基础图、各层结构平面图以及( )。 A.设备图 B.构件详图 C.装修图 D.门窗构造图 7、在结构平面图中，构件代号TB表示( )。 A.平板 B.阳台板 C.预制多孔板 D.楼梯板 8、在右边的钢筋混凝土结构图中，3号钢筋为：( ) A.位于板的上层，6mm直径，间距为200mm B.位于板的下层，6mm直径，间距为200mm C.位于板的下层，6mm直径，距板边缘200mm D.位于板的上层，6mm直径，距主筋200mm 9、在上图的钢筋混凝土结构图中，1号钢筋为( ) A.位于板的上层，8mm直径，间距为150mm B.位于板的下层，8mm直径，间距为150mm C.位于板的下层，8mm直径，距板边缘150mm D.位于板的上层，8mm直径，距3号钢筋150mm 10、在上图的钢筋混凝土结构图中，4号钢筋为：( ) A. 位于板的上层，6mm直径，间距为200mm B. 位于板的下层，6mm直径，间距为200mm C. 位于板的下层，6mm直径，距板边缘200mm D. 位于板的上层，6mm直径，距主筋200mm 11、在上图的钢筋混凝土结构图中，2号钢筋为：( ) A. 位于板的上层，6mm直径，间距为200mm B. 位于板的下层，6mm直径，间距为200mm C. 位于板的下层，6mm直径，距板边缘200mm D. 位于板的上层，6mm直径，距4号钢筋200mm 12、在结构平面图中，构件代号TL表示( )。 A.预制梁 B.楼梯梁 C.雨篷梁 D.阳台梁 13、平面的W面投影为一直线，该平面为( )。 A.侧平面 B.侧垂面 C.铅垂面 D.正垂面 14、土建图中，材料图例表示( )。 A.自然土 B.素土夯实 C.三合土 D.天然石料 15、在某张建施图中，有详图索引，其分母3的含义为（）。 A.图纸的图幅为3号 B.详图所在图纸编号为3
一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18表示梁腰中抗扭钢筋。
建筑工程识图基本知识 工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。 一、投影的概念和正投影 投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。投影可分为中心投影和平行投影两类。 由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。 由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
二、点、线、面的正投影 点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。 1.点的投影规律 点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。 2.直线的投影规律 直线的投影是直线两端点投影的连线。直线平行于投影面时的投影是直线，反映实长；直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。 3.平面的投影规律 平面的投影是平面轮廓线投影所围成的图形。平面平行投影面，投影反映实型；平面垂直于投影面，投影积聚为直线；平面倾斜于投影面，投影变形，面积缩小；平面上平行直线的投影仍然平行；平面上相交的直线，投影仍然相交，投影的交点也是交点的投影。 4.投影的积聚性与显实性 垂直于投影面的平面，其投影积聚为一条线，这个平面上的任意点、线、面都积聚于这条线上；垂直于投影面的直线，其投影积聚为一点，这条直线上任意点都积聚于这一点。投影的这种性质称投影的积聚性，能清楚的反映物体上的线、面位置。 与投影面平行的直线或平面，他们的投影反映实长和实型，能真实的反映物体上线、面的大小，投影的这一性质称投影的显实性。 投影的积聚性与显实性是判断物体的形状、看图和画图所必须掌握的最重要的两条规律。 5.三面投影 一个空间物体，一般有正反面、上下面、左右侧面三个方向的形状，因此工程上一般用三面正投影图反映三维物体的投影。即将物体放在三个互相垂直的投影面之间，按照正投影的方法做出物体三个侧面的正投影图，并将水平投影面和侧投影面沿与正立投影面的
教你怎样看图纸 ——建筑工程识图、审图要点 首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。 一般建筑图纸的字母都是根据其汉语拼音的首字母表示。 介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。 三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
钢筋识图入门 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地 1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地 1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法
①用电设备标注格式 式中a——设备编号； b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为： 式中 a——灯具数量； b——灯具型号或编号； c——每盏照明灯具的灯泡(管)数量； d——灯泡(管)容量，W；

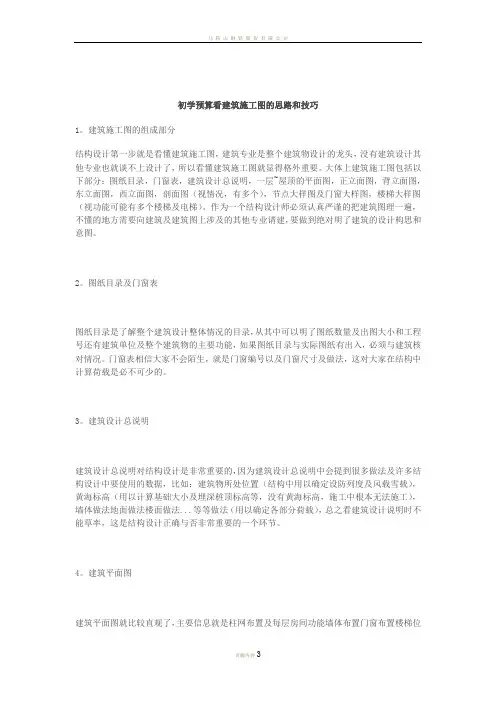

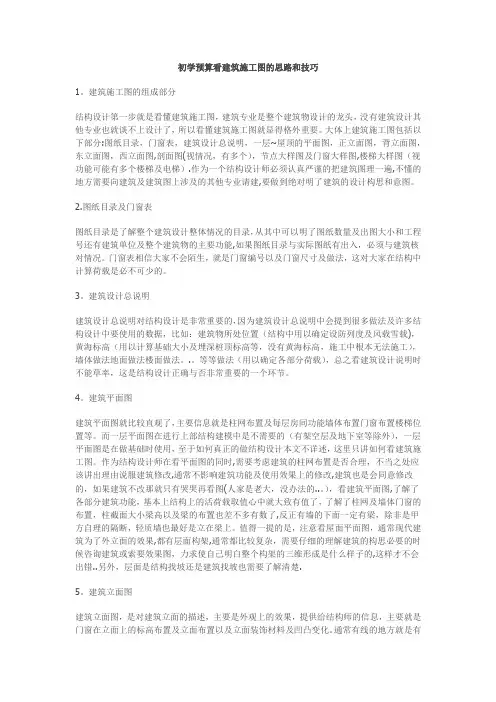

初学建筑工程预算必读 1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据 ——哪些图可以计算出一件构造的工程量 ——从哪些图纸上可以计算出什么材料的实际耗用量 ——有了工程量数据怎么来计算它的价值 ——工程造价的依据有那些 今天开始的课程将逐步获得答案。 建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表 B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字说明，图注。 C、结构施工图（简称结施） 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。 2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。 D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
入门钢筋识图 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
《建筑工程识图》课程
课前知识准备 信息收集（导知）一、信息收集： 根据导知任务单，学生收集以下有关信息： 1. 详图的由来、作用与特点； 2．详图与平、立、剖面图的索引关系； 3. 详图的内容； 4. 楼梯详图的识读； 5.外墙剖面详图的识读； 布置任务、协助 学生完成信息 收集 以小 组为 单位 搜集 信息。 多 媒 体 教 室 回顾上次任务 引入本次任务(导入) （10分钟）二、任务导入： 1. 拟建房屋的许多细部构造如何看 得更清楚？（如窗台、泛水、明沟、楼梯 扶手、楼地面、阳台等） 问题： 1. 详图的由来、作用与特点； 2．详图与平、立、剖面图的索引关系。 引导学生进入 本次任务 回顾旧知识，引 出新问题、新知 识 分析 任务， 充分 理 解任 务要 求 多 媒 体 教 室 分组讨论(导研) （分五次进行，共170分钟）三、任务分析： 根据任务情况，弄清平面体的投影图 特性及画图步骤，以小组为单位分析汇总 小组内各成员收集到的信息； 让学生开动脑筋思考、讨论、分析问 题，找出解决方案；试着找出以下几个问 题的解决方案： 巡视观察学生 讨论情况： 开展启发式教 学，锻炼学生分 析解决问题的 能力。 协调指导、适时 讲解； 组织汇报程序， 学生 以小 组为 单位 讨论 问题 找出 解决 方案 多 媒 体 教 室
能力检测(导做) （60分钟）五、任务实战： 组内成员共同讨论，应用知识点解决 实际问题，从而达到能力的提升。 任务1：识读楼梯详图。 协调指导、适时 讲解；易错点总 结归纳。 小组 代表 上台 展示 成果， 队友 可以 补充 纠正。 其它 小组 倾听 汇报， 指出 错误。 多 媒 体 教 室 任务小结师生评价(导评) （20分钟）六、师生评价: 1、首先表扬导知阶段和课堂讨论中表现突 出的小组和个人，并指出讨论中的不足和 长处。 2、各小组总结任务完成过程中的不足和收 获。 3、填写任务评价表。 针对每个小组 任务完成情况 进行评价； 表扬表现优异 的学生，鼓励其 他学生。 客观 评价 自己 和同 学，找 出不 足与 优点， 取长 补短。 多 媒 体 教 室
《建筑工程预算识图》复习题 、选择题 1、 正投影法是指： （ ） A. 投射线都相交于投射中心，投射出形体投影的方法 B. 投射线互相平行且垂直于投影面，投射出形体投影的方法 C. 由互相平行的投射线投射出形体投影的方法 D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法 2、 下图所示AB 直线是： （ ） F 图所示的平面是：（ A .水平面 B .侧垂面 C .铅垂面 D . 一般倾斜平面 4、在下图中已知形体的三面投影图，贝V 与其吻合的轴测图是： （ ） A .水平线 B .正平线 D . 一般倾斜直线 C .侧平线
6、结构施工图一般包括施工说明、基础图、各层结构平面图以及 （ ） 10、在上图的钢筋混凝土结构图中， 4号钢筋为：（ A.位于板的上层， 6mm 直径，间距为200mm B. 位于板的下层， 6mm 直 径， 间距为 200mm C. 位于板的下层， 6mm 直 径， 距板边缘200mm D. 位于板的上层， 6mm 直 径， 距主筋 200mm 11、在上图的钢筋混凝土结构图中， 2号钢筋为：（） A.位于板的上层， 6mm 直径，间距为200mm B.位于板的下层， 6mm 直径，间距为200mm C.位于板的下层， 6mm 直径，距板边缘200mm D.位于板的上层， 6mm 直径，距4号钢筋200mm 12、在结构平面图中，构件代号 TL 表示（） A. 预制梁 B.楼梯梁 C. 雨篷梁 D.阳台梁 13、平面的W 面投影为一直线，该平面为（ ） C .承受剪力 D .固定钢筋的位置并分配荷载到受力钢筋 A .设备图 B .构件详图 C .装修图 D ?门窗构造图 7、在结构平面图中，构件代号 TB 表示（ ）。 A .平板 B .阳台板 C .预制多孔板 D .楼梯板 8、 在右边的钢筋混凝土结构图中， 3号钢筋为: A. 位于板的上层, B. 位于板的下层, C. 位于板的下层, 6mm 直径, 6mm 直径, 6mm 直径, 间距为200mm 间距为 200mm 距板边缘200mm D .位于板的上层, 6mm 直径, 距主筋200mm 9、在上图的钢筋混凝土结构图中， 1号钢筋为（ A. 位于板的上层, B. 位于板的下层, C. 位于板的下层, D. 位于板的上层, 8mm 直径, 8mm 直径, 8mm 直径, 8mm 直径, 间距为 150mm 间距为 150mm 距板边缘150mm 距3号钢筋150mm A.侧平面 B. 侧垂面 C. 铅垂面 14、土建图中，材料图例 表示（ ） D. 正垂面 )
建筑施工实用书籍 一．建筑类： 1.建筑工程定额原理与概预算￥31.20 2.建筑工程竣工验收与资料管理￥25.60 3.建筑施工技术与机械（工业与民用建筑专业）￥22.40 4.建筑工程招投标实务与案例分析￥26.30 5.建筑装饰工程预算与招投标￥15.00 6.建筑材料与施工/新农村规划与建设丛书￥31.60 7.建筑工程测量￥20.90 8.建筑与景观设计基本规范￥26.10 9.建筑地基计算原理与实例￥70.30 10.建筑预算员一本通￥23.00 11.建筑设备工程￥30.60 12.建筑装饰材料识别与选购￥17.60 13.建筑装饰装修施工工艺标准手册（第2版）￥84.80 14.建筑工程技术资料管理￥14.40 15.建筑工程预算常用数据速查手册￥20.90 16. 建筑工程识图及预算快速入门 40.2 二．建筑招投标与合同类： 1.工程项目承揽与合同管理(建筑工程技术专业) ￥44.00 2.合同员一本通/建筑施工现场管理人员一本通系列丛书￥31.60 3.建筑工程合同管理￥15.00 4.建筑施工企业工程合同风险管理法律实务[新华文轩] ￥50.70 5.建筑师合同谈判￥20.00 6.建筑工程招投标与合同管理￥24.50 7.招投标用建筑材料与产品技术标准选编￥71.50 三．隧道类： 1.隧道施工技术 34 2.城市隧道工程施工技术￥39.20 3.隧道工程预算定额与工程量清单计价应用手册￥15.00四．公路、市政、土石方类： 1.新编公路工程预算:定额计价与工程量清单计￥41.30 2.市政工程定额与预算（第二版）￥29.60 3.土石方工程施工[新华文轩] ￥15.00 4.土石方工程工程量清单计价应用手册 14.4 五．水利建设类： 水利工程施工技术与组织（第2版）￥32.00 水利工程施工组织与管理￥19.80 六．其他类： 1.中国古建筑修建施工工艺￥65.60 2.资料员一本通/建筑装饰装修工程现场管理人员一￥19.80 3.建设法规案例与评析￥28.5
选择题 1 2 C 3B 4 5 6B 7 8 B 9C 10B 11A 12B 13 14B 15A 分析 1根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置。
根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置。 作图题 1、在由砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图中，完成： 1）画出砖及混凝土图例。 2）注出大放脚高度。注出基础底面的标高，注出室外地面的标高-0.850米，室内地面AC 是 线 AF 是 线 BD 是 线 CE 是 线 EF 是 线 △ABC 是 面 △ACE 是 面 △AEF 是 面 △BCD 是 面 △CDE 是 面 AC 是 水 平 线 AF 是 侧 平 线 BD 是 正 平 线 CE 是 一 般 线 EF 是 侧 垂 线 △ABC 是 水 平 面 △ACE 是 一 般 面 △AEF 是 侧 垂 面 △BCD 是 正 平 面 △CDE 是 正 垂 面
分析题 1 无 2、下图为平法表示的某柱子的截面式配筋图，根据标注请指出配筋图中①、②、③、④、⑤处对应的内容分别是什么。 KZ245045020 8@100/200 φ?⊥ （1）1φ20； （2）2φ18 （3）φ8@100/200 （4）2φ16 （5）450 阅读平面图回答下列问题。
（1）补全该施工图名、轴线编号。 （2）该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是 轴到轴。 （3）该工程东西向总长 m，南北向总长 m；楼梯间的开间尺寸 m；主出入口洞口尺寸宽 m；次出入口洞口尺寸宽 m。 （4）底层地面标高 m ，室内外各处标高分别是：室外 m，中庭下沉空间 m，车库 m，室内外高差 m，入口共级台阶，每步高 mm。 （5）该工程有部楼梯，两跑，共级。 答案（1）底层平面图 ; 2/2 3 4 5 6 7 8; A B C 2/E （2）1 8 ;A F （3）15.24 15 1.2 1.5 0.75
浅谈建筑工程中的施工识图【摘要】 【关键词】
目录
1 建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表 B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字说明，图注。 C、结构施工图（简称结施） 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。 2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。 D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。 二、识读施工图的要领 1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。 2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。 如常用的图例、符号、线型、尺寸和比例。 3、基本掌握和了解房屋构造组成。 阅读施工图步骤 阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。 1、先细阅说明书、首页图（目录），后看建施、结施、设施。 2、每张图，先图标、文字，后图样。 3、看建施，先建施，后结施、设施。 4、建施先看平、立、剖、后详图。 5、结施先看基础、结构布置平面图，后看构件详图。 6、设施先看平面、后看系统、安装详图。 现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！ 三、解说建筑总平面图 总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。 为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。 四、解读建筑平面图 1、读图名、识形状、看朝向； 2、读名称、懂布局、组合； 3、根据轴线、定位置、识开间、进深； 4、掌握特殊表示、读楼梯； 5、读尺寸、定面积、看高度、算指标； 6、看图例、识细部，认门窗代号； 7、根据索引符号，可知总图与详图关系。 五、解读建筑立面图 1、从图名或轴线编号了解何朝向立面图； 2、从立面图上了解层数、长度和高度、门窗数量和位置、大小； 3、立
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基本幅面尺寸（mm）表15-1 幅面代号A0A1A2A3 A4 宽×长（B×L）841×1189594×841420×591297×420 210×297 边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 图线名称图线形式图线应用图线名称图线形式图线应用 粗实线电气线路，一次 线路点划线控制线 细实线二次线路，一般 线路双点划线辅助围框线 虚线屏蔽线路，机械
[转] 钢筋识图入门2010-10-24 22:49阅读(2)转载自 ? ? ? ? ? ? ? | 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700

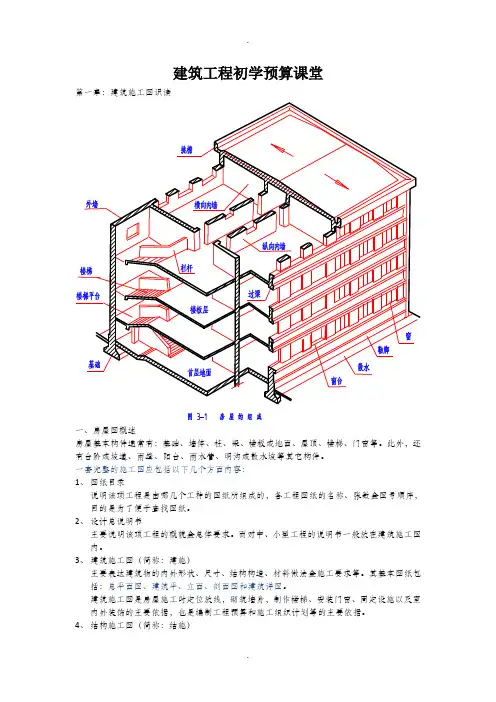

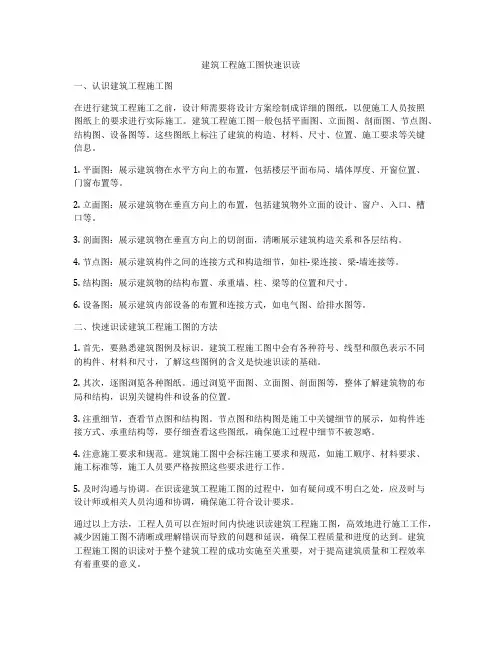

建筑工程识图方法概述 建筑分类 房屋组成：一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。 一、建筑工程施工图的用途与内容 建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。 1、用途 （1）指导施工 （2）编制施工图预算 （3）安排材料、设备 （4）非标准构件的制作 2、内容 （1）图纸目录（既首页图） （2）设计总说明 （3）建筑施工图（简称建施） （4）结构施工图（简称结施） （5）设备施工图（简称设施）
二、建筑工程施工图的特点 1、施工图中的各图样，主要是用正投影法绘制的。 2、绘图比例较小，多采用统一规定的图例或代号来表示。 3、施工图中的不同内容，使用不同的线型。 三、建筑工程施工图的识图方向 1、熟悉拟建工程的功能。 了解本工程的类型、联想基本组成和装修。 2、细阅说明书、目录。 了解图纸有多少类别，每类多少张。 3、先整体后局部，先建筑后结构，先平面后立面。 4、先图标、文字，后图样；先图形，后尺寸。
建筑施工图识图方法 1、图纸目录 图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程图纸由哪几个专业的图纸及哪些图纸所组成，便于检索和查找。
2、设计总说明 设计总说明主要介绍工程的概况和总的要求。内容一般体现： 1）设计依据（如规划限制、设计规模、建筑面积以及有关的地质、气象资料等）。 2）设计标准（如建筑标准、结构荷载等级、抗震要求等）。 3）施工要求（如施工技术、材料要求以及采用新技术、新材料或有特殊施工的工艺说明）。
建筑工程识图、审图要点（新手如何看建筑施工图） 建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。 四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。
