实验目的：掌握路由器基本配置实验重点：配置主机名、密码、vty密码、接口ip地址实验难点：配置主机名、密码、vty密码、接口ip地址实验步骤：Router>enRouter#conf tRouter(config)#hostname R1R1(config)#enable password 1234R1(config)#line vty 0 4R1(config-line)#password 123456R1(config-line)#loginR1(config-line)#exitR1(config)#int f0/0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shut实验二静态路由配置时间：2014-12-9实验目的：理解静态路由、掌握静态路由配置实验重点：静态路由配置实验难点：静态路由配置实验步骤1、设计网络拓扑2、设备选型，用合适线缆连接设备3、Ip地址配置，包括pc和路由接口IP地址配置4、静态路由配置，以其中一台路由器为例：R1(config)#ip route 192.168.1.0 255.255.255.0 172.168.1.2545、查看路由表R1#show ip route6、测试网络连通性ping 某台主机实验三动态路由协议配置RIP 、RIPv2、EIGRP、OSPF、时间：2014-12-16 实验目的：理解、掌握配置动态路由协议RIP 、RIPv2、EIGRP、OSPF、实验重点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验难点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验步骤1设计网络拓扑2设备选型，用合适线缆连接设备3 Ip地址配置，包括pc和路由接口IP地址配置4 RIP配置R1(config)#router RIPR1(config)#network 192.168.1.0 为与R1直连的网络R1(config)#network 192.168.2.05查看路由表R1#show ip route6测试网络连通性ping 某台主机7 禁用RIP协议，在此网络拓扑上使用EIGRP、ＯＳＰＦ实验目的：掌握宽带路由器的配置实验重点：宽带路由器登录口令和密码的获得、W AN口的配置实验难点：宽带路由器登录口令和密码的获得、W AN口的配置实验步骤1 、W AN口的连接2、Pc连接宽带路由器的lan口，pc设置ip地址的获取方式为自动获取。

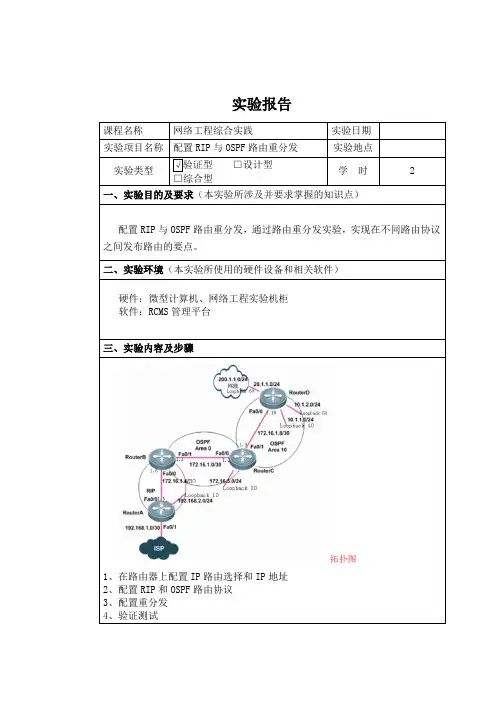

实验报告课程名称网络工程综合实践实验日期实验项目名称配置RIP与OSPF路由重分发实验地点实验类型√验证型□设计型□综合型学时 2一、实验目的及要求（本实验所涉及并要求掌握的知识点）配置RIP与OSPF路由重分发，通过路由重分发实验，实现在不同路由协议之间发布路由的要点。
二、实验环境（本实验所使用的硬件设备和相关软件）硬件：微型计算机、网络工程实验机柜软件：RCMS管理平台三、实验内容及步骤拓扑图1、在路由器上配置IP路由选择和IP地址2、配置RIP和OSPF路由协议3、配置重分发4、验证测试四、实验结果（本实验源程序清单及运行结果或实验结论、实验设计图）1、在路由器上配置IP路由选择和IP地址1-RSR20-1>en 14Password:1-RSR20-1#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-1(config)#hostname RouterARouterA(config)#interface fastethernet0/0RouterA(config-if-FastEthernet 0/0)#ip address 172.16.1.5 255.255.255.252 RouterA(config-if-FastEthernet 0/0)#no shutdownRouterA(config-if-FastEthernet 0/0)#exitRouterA(config)#interface loopback 10RouterA(config-if-Loopback 10)#ip address 192.168.2.1 255.255.255.0 RouterA(config-if-Loopback 10)#no shutdownRouterA(config-if-Loopback 10)#exitRouterA(config)#interface fastethernet0/1RouterA(config-if-FastEthernet 0/1)#ip address 192.168.1.1 255.255.255.252 RouterA(config-if-FastEthernet 0/1)#no shutdownRouterA(config-if-FastEthernet 0/1)#exitRouterA(config)#1-RSR20-2>en 14Password:1-RSR20-2#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-2(config)#hostname RouterBRouterB(config)#interface fastethernet0/0RouterB(config-if-FastEthernet 0/0)#ip address 172.16.1.6 255.255.255.252 RouterB(config-if-FastEthernet 0/0)#no shutdownRouterB(config-if-FastEthernet 0/0)#exitRouterB(config)#interface fastethernet0/1RouterB(config-if-FastEthernet 0/1)#ip address 172.16.1.1 255.255.255.252 RouterB(config-if-FastEthernet 0/1)#no shutdownRouterB(config-if-FastEthernet 0/1)#exitRouterB(config)#1-RSR20-3>en 14Password:1-RSR20-3#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-3(config)#hostname RouterCRouterC(config)#interface fastethernet0/0RouterC(config-if-FastEthernet 0/0)#ip address 172.16.1.2 255.255.255.252 RouterC(config-if-FastEthernet 0/0)#no shutdownRouterC(config-if-FastEthernet 0/0)#exitRouterC(config)#interface loopback 30RouterC(config-if-Loopback 30)#ip address 172.16.3.1 255.255.255.0 RouterC(config-if-Loopback 30)#no shutdownRouterC(config-if-Loopback 30)#exitRouterC(config)#interface fastethernet0/1RouterC(config-if-FastEthernet 0/1)#ip address 172.16.1.9 255.255.255.252 RouterC(config-if-FastEthernet 0/1)#no shutdownRouterC(config-if-FastEthernet 0/1)#exitRouterC(config)#1-RSR20-4>en 14Password:1-RSR20-4#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-4(config)#hostname RouterDRouterD(config)#interface fastethernet0/0RouterD(config-if-FastEthernet 0/0)#ip address 172.16.1.10 255.255.255.252 RouterD(config-if-FastEthernet 0/0)#no shutdownRouterD(config-if-FastEthernet 0/0)#exitRouterD(config)#interface loopback 40RouterD(config-if-Loopback 40)#ip address 10.1.1.1 255.255.255.0RouterD(config-if-Loopback 40)#no shutdownRouterD(config-if-Loopback 40)#exitRouterD(config)#interface loopback 50RouterD(config-if-Loopback 50)#ip address 10.1.2.1 255.255.255.0RouterD(config-if-Loopback 50)#no shutdownRouterD(config-if-Loopback 50)#exitRouterD(config)#interface loopback 60RouterD(config-if-Loopback 60)#ip address 20.1.1.1 255.255.255.0RouterD(config-if-Loopback 60)#no shutdownRouterD(config-if-Loopback 60)#exitRouterD(config)#2、配置RIP和OSPF路由协议RouterA(config)#router ripRouterA(config-router)#version 2RouterA(config-router)#network 172.16.1.4 0.0.0.3RouterA(config-router)#network 192.168.1.0 0.0.0.3 RouterA(config-router)#network 192.168.2.0 0.0.0.255 RouterA(config-router)#no auto-summaryRouterA(config-router)#RouterB(config)#router ripRouterB(config-router)#version 2RouterB(config-router)#network 172.16.1.4 0.0.0.3RouterB(config-router)#exitRouterB(config)#router ospf 10RouterB(config-router)#network 172.16.1.0 0.0.0.3 area 0 RouterB(config-router)#RouterC(config)#router ospf 10RouterC(config-router)#network 172.16.1.0 0.0.0.3 area 0 RouterC(config-router)#network 172.16.3.0 0.0.0.255 area 0 RouterC(config-router)#network 172.16.1.8 0.0.0.3 area 1 RouterC(config-router)#RouterD(config)#router ospf 10RouterD(config-router)#network 172.16.1.8 0.0.0.3 area 1 RouterD(config-router)#network 10.1.1.0 0.0.0.255 area 1 RouterD(config-router)#network 10.1.2.0 0.0.0.255 area 1 RouterD(config-router)#network 20.1.1.0 0.0.0.255 area 1 RouterD(config-router)#exitRouterD(config)#3、配置重分发RouterA(config)#router ripRouterA(config-router)#default-information originate RouterA(config-router)#RouterB(config)#router ospf 10RouterB(config-router)#redistribute rip metric 50 subnetsRouterB(config-router)#default-information originateRouterB(config-router)#exitRouterB(config)#router ripRouterB(config-router)#redistribute ospf 10 metric 1RouterB(config-router)#RouterD(config)#router ospf 10RouterD(config-router)#redistribute static subnetsRouterD(config-router)#4、验证测试查看RouterA的路由信息查看RouterB的路由信息查看RouterC的路由信息查看RouterD的路由信息测试RouterA测试RouterD五、实验总结（对本实验结果进行分析，实验心得体会及改进意见）本次试验的内容是配置RIP与OSPF路由重分发，通过路由重分发实验，实现在不同路由协议之间发布路由的要点。

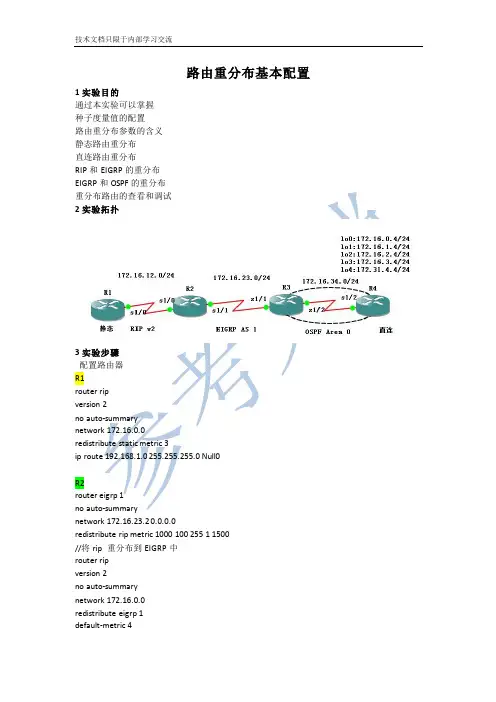

路由重分布基本配置1实验目的通过本实验可以掌握种子度量值的配置路由重分布参数的含义静态路由重分布直连路由重分布RIP和EIGRP的重分布EIGRP和OSPF的重分布重分布路由的查看和调试2实验拓扑3实验步骤配置路由器R1router ripversion 2no auto-summarynetwork 172.16.0.0redistribute static metric 3ip route 192.168.1.0 255.255.255.0 Null0R2router eigrp 1no auto-summarynetwork 172.16.23.2 0.0.0.0redistribute rip metric 1000 100 255 1 1500//将rip 重分布到EIGRP 中router ripversion 2no auto-summarynetwork 172.16.0.0redistribute eigrp 1default-metric 4//配置重分布进行RIP协议所有的默认种子度量值R3router eigrp 1no auto-summarynetwork 172.16.23.3 0.0.0.0redistribute ospf 1 metric 1000 100 255 1 1500distance eigrp 90 150//将ospf 重分布到EIGRP中router ospf 1router-id 3.3.3.3network 172.16.34.3 0.0.0.0 area 0redistribute eigrp 1 metric 30 metric-type 1 subnetsredistribute maximum-prefix 100 50R4access-list 1 permit 172.16.0.0 0.0.254.0//该ACL用于匹配172.16.X.0 X代表偶数access-list 2 permit 172.16.1.0 0.0.254.0//该ACL用于匹配172.16.X.0 X代表奇数route-map CONN permit 10 //配置路由映射表match ip address 1 //匹配ACL 1set metric 200 //匹配度量值route-map CONN permit 20match ip address 2set metric 100set metric-type type-1//设置ospf 路由类型为OE1 默认为OE2route-map CONN permit 30//以上路由映射表CONN是为在OSPF 重分布直连路由器时调用的其含义是：对于172.16开头的第三位是偶数的路由条目设置度量值为100 路由类型为OE2 （默认不用配置）对于172.16 开头的第三位是奇数的路由条目，设置度量值为200 路由类型为OE1 ，而其他路由条目采用默认即度量值为20 路由类型为OE2router ospf 1router-id 4.4.4.4network 172.16.34.4 0.0.0.0 area 0redistribute connected subnets route-map CONN//重分布时调用路由映射表4实验调试R1：前缀列表和路由映射表控制路由更新1实验目的通过本实验可以掌握前缀列表的使用和含义在路由映射表中用前缀列表匹配用路由映射表控制路由更新2实验拓扑3实验步骤R1ip prefix-list CONN1 seq 5 permit 172.16.0.0/16 ge 24 le 28ip prefix-list CONN2 seq 5 permit 172.16.0.0/16 ge 29route-map CONN permit 10match ip address prefix-list CONN1set metric 100set metric-type type-1route-map CONN permit 20match ip address prefix-list CONN2set metric 200set tag 200route-map CONN permit 30router ospf 1router-id 1.1.1.1network 172.16.12.1 0.0.0.0 area 0redistribute connected subnets route-map CONNR2router ospf 1router-id 2.2.2.2network 172.16.12.2 0.0.0.0 area 0network 172.16.23.2 0.0.0.0 area 1R3route-map TAG permit 10match tag 200router ospf 1router-id 3.3.3.3network 172.16.3.3 0.0.0.0 area 1network 172.16.23.3 0.0.0.0 area 1distribute-list route-map TAG in//R3通过分布列表在入向过滤，只把TAG为200 的路由从数据库中提取道路由表中4实验调试以上3条E1 路由条目匹配前缀列表CONN1以上2条E2 路由条目匹配前缀列表CONN2以上2条路由条目的tag 值为200从R3 的链路状态数据库中可以看出，从R1重分布直接进入ospf的5条条目都有，但是由于针对R3的seria1/1 接口的入方向的分布列表要求匹配tag值为200的路由条目所以OSPF 只把tag 值为200 的放入路由表中试验总结：首先需要依照拓扑图划分好区域，不同的区域类型配置。
RIP与OSPF的路由重分发实验目的：1、掌握RIP与OSPF的重发布配置。
2、理解OSPF的E1与E2类型的路由。
实验拓扑图实验步骤及要求：1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
2、配置R1与R2的OSPF路由协议和R2与R3的RIP路由协议。
R1(config)#router ospf 1R1(config-router)#network 172.16.255.0 0.0.0.3 area 0R1(config-router)#network 172.16.1.0 0.0.0.255 area 0R1(config-router)#network 172.16.2.0 0.0.0.255 area 0R2(config)#router ospf 1R2(config-router)#network 172.16.255.0 0.0.0.3 area 0R2(config-router)#exitR2(config)#router ripR2(config-router)#network 192.168.255.0R3(config)#router ripR3(config-router)#network 192.168.255.0R3(config-router)#network 192.168.1.0R3(config-router)#network 192.168.2.03、查看R1、R2和R3的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/0C 172.16.1.0/24 is directly connected, Loopback0C 172.16.2.0/24 is directly connected, Loopback1R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/1O 172.16.1.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1O 172.16.2.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1从R1学习到的OSPF网络路由C 192.168.255.0/24 is directly connected, FastEthernet0/0R 192.168.1.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0从R3学习到的RIP网络路由R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.255.0/24 is directly connected, FastEthernet0/1C 192.168.1.0/24 is directly connected, Loopback0C 192.168.2.0/24 is directly connected, Loopback14、根据show ip route命令可以看出，只有R2路由才可以学习到整个网络的完整路由。
计算机网络技术实践实验报告实验名称：和路由协议的配置及协议流程姓名：学号：实验日期：年月日实验报告日期：年月日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：●网络平台：仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）:1.设计网拓扑2.配置地址以配置的的地址为例：配置完后，输入命令打开端口。
类似的配置完一共个端口的地址。
3.配置路由协议：以配置的路由协议为例：4.配置的默认路由，以为例：5.配置完成后，测试从到网络中各个节点的连通情况：a)到：b)到：c)到：d)到：e)到：f)到：6.打开调试模式：以为例：不久之后接收到发来的路由信息：同时，也在向周围路由器发送路由信息：从上图中我们路由器从端口发送路由信息告诉，到网络需要两跳，到网络需要一跳，到网络需要两跳。
通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。
如上图所示，把路由信息从端口发出。
他告诉这个端口另一端所连的设备，到网络需要一跳，到网络需要两跳，到网路需要一跳。
收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。
通过获得的路由信息不难看出协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。
路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。
路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。
7.在控制台中关闭路由器后（以此来改变网络拓扑），开始收到不可达的路由刷新报文：一段时间后，的路由表被刷新：重新打开一段时间后，路由表被刷新：解释：在路由器下线之后，邻居路由器将会长时间收不到，方向过来的路由信息，一段时间后，路由表会被重新计算。

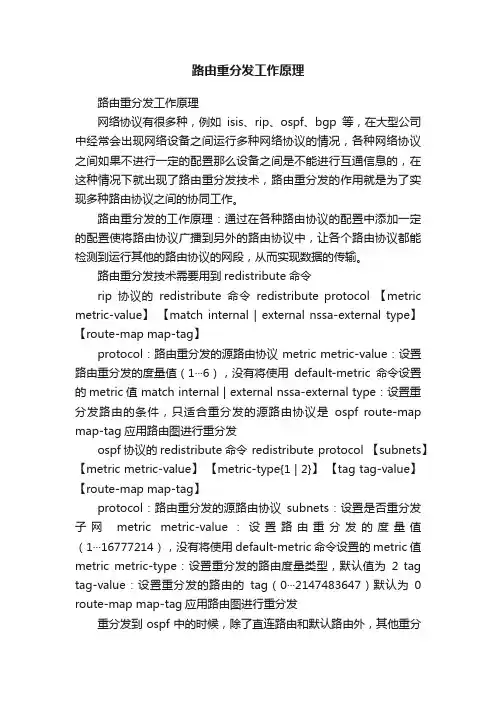

路由重分发工作原理路由重分发工作原理网络协议有很多种，例如isis、rip、ospf、bgp等，在大型公司中经常会出现网络设备之间运行多种网络协议的情况，各种网络协议之间如果不进行一定的配置那么设备之间是不能进行互通信息的，在这种情况下就出现了路由重分发技术，路由重分发的作用就是为了实现多种路由协议之间的协同工作。
路由重分发的工作原理：通过在各种路由协议的配置中添加一定的配置使将路由协议广播到另外的路由协议中，让各个路由协议都能检测到运行其他的路由协议的网段，从而实现数据的传输。
路由重分发技术需要用到redistribute命令rip协议的redistribute命令redistribute protocol 【metric metric-value】【match internal | external nssa-external type】【route-map map-tag】protocol：路由重分发的源路由协议 metric metric-value：设置路由重分发的度量值（1···6），没有将使用default-metric命令设置的metric值 match internal | external nssa-external type：设置重分发路由的条件，只适合重分发的源路由协议是ospf route-map map-tag应用路由图进行重分发ospf协议的redistribute命令 redistribute protocol 【subnets】【metric metric-value】【metric-type{1 | 2}】【tag tag-value】【route-map map-tag】protocol：路由重分发的源路由协议subnets：设置是否重分发子网metric metric-value：设置路由重分发的度量值（1···16777214），没有将使用default-metric命令设置的metric值metric metric-type：设置重分发的路由度量类型，默认值为2 tag tag-value：设置重分发的路由的tag（0···2147483647）默认为0 route-map map-tag应用路由图进行重分发重分发到ospf中的时候，除了直连路由和默认路由外，其他重分发的路由的默认的度量值是20，默认度量值类型是2，且默认不重分发子网。

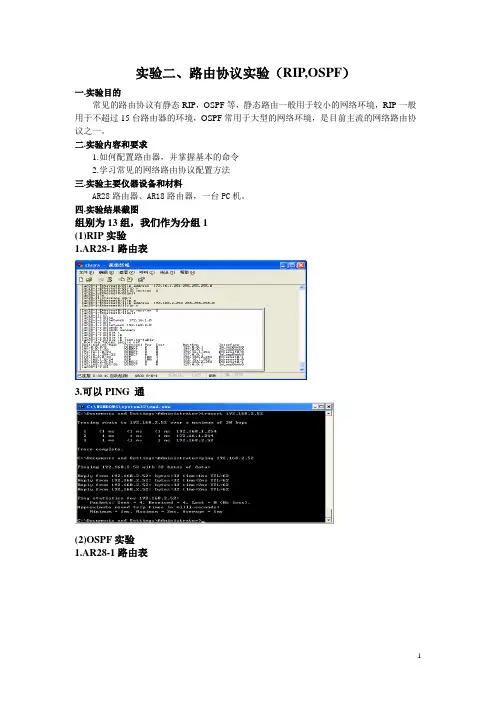

实验二、路由协议实验（RIP,OSPF）
一.实验目的
常见的路由协议有静态RIP，OSPF等，静态路由一般用于较小的网络环境，RIP一般用于不超过15台路由器的环境，OSPF常用于大型的网络环境，是目前主流的网络路由协议之一。
二.实验内容和要求
1.如何配置路由器，并掌握基本的命令
2.学习常见的网络路由协议配置方法
三.实验主要仪器设备和材料
AR28路由器、AR18路由器，一台PC机。
四.实验结果截图
组别为13组，我们作为分组1
(1)RIP实验
1.AR28-1路由表
3.可以PING 通
(2)OSPF实验
1.AR28-1路由表
2.可以PING 通
五、RIP,OSPF的工作原理
RIP是距离矢量路由协议，它通过交换明确的路由来达到全网互通，即是说他所获得的路由都是通过邻居发送过来的。
类似于问路的时候沿路打听。
OSPF是链路状态路由协议，他不发送路由信息。
而是通过发送链路状态LSA来独自计算路由条目。
类似GPS发送给对方方位后具体怎么走是本地系统计算出来的。
六、思考题
1、答：可以同时配置。
OSPF的优先级较高，所以OSPF协议生效。
一、实验拓扑图：AucklandSanJose3Singapore 192.168.224.1/30S1/2192.168.240.2/30S1/2 S1/0192.168.224.2/30S1/1192.168.240.1/30 Engineers Lo0 192.168.232.1/24T1 1.544Mbps19.2Kpbs RIP v2Managers Lo1 192.168.236.1/24Lo0 192.168.5.1/24二、实验目的1、在实验中应用到高级路由功能来操作路由更新，这些特性包括分发列表，默认路由，被动接口和路由重分布。
2、掌握高级路由特性来控制路由更新。
三、实验要求1、公司的SanJose3和Singapore 之间的网络使用的RIPV2动态路由协议。
2、在SanJose3上面连接了一个stub network 192.168.5.1/24，为了减少流量，过滤RIPv2更新流量在整个192.168.5.1/24网络发送。
3、在Singapore 有Engineers 和Managers 部门，Managers 网络并不想被SanJose3所学习到。
4、有一条非常慢的19.2Kpbs 的链路连接Singapore 和Auckland ，为了减少这条链路的 流量，我们要禁止动态路由更新通过这条链路5、在满足上述条件的情况下，实现全网互通。
四、实验步骤1、按照拓扑图中IP ，配置好路由器接口的 IP 地址，但是不要配置RIPv2协议，使用CDP 协议检测相邻设备的连通性。
配置如下：Router(config)#hostname SanJose3SanJose3(config)#line c 0SanJose3(config-line)#exec-timeout 0 0SanJose3(config-line)#logging synchronousSanJose3(config)#no ip domain-lookupSanJose3(config)#interface s1/2SanJose3(config-if)#ip address 192.168.224.1 255.255.255.252SanJose3(config-if)#no shutdownSanJose3(config)#interface loopback 0SanJose3(config-if)#ip address 192.168.5.1 255.255.255.0Router(config)#hostname AucklandAuckland (config)#interface s1/2Auckland (config-if)#ip address 192.168.240.2 255.255.255.252Auckland (config-if)#no shutdownAuckland (config)#interface loopback 0Auckland (config-if)#ip address 192.168.248.1 255.255.255.0Router(config)#hostname SingaporeSingapore(config)#interface loopback 0Singapore(config-if)#ip address 192.168.232.1 255.255.255.0Singapore(config-if)#description EngineersSingapore(config)#interface loopback 1Singapore(config-if)#ip address 192.168.236.1 255.255.255.0Singapore(config-if)#description ManagerSingapore(config)#interface s1/0Singapore(config-if)#ip address 192.168.224.2 255.255.255.252Singapore(config-if)#no shutdownSingapore(config)#interface s1/1Singapore(config-if)#ip address 192.168.240.1 255.255.255.252Singapore(config-if)#no shutdown配置完成后使用CDP 协议检查相邻设备的连通性，如下2、在SanJose3上，配置RIPv2协议通告物理直连的网络，配置如下：SanJose3(config)#router ripSanJose3(config-router)#version 2SanJose3(config-router)#network 192.168.224.0SanJose3(config-router)#network 192.168.5.0因为192.158.5.0是一个stub network，这个网络里没有路由器或者主机需要RIPv2协议的更新。
实验报告测试环境:本次实验用Dynamips搭建虚拟测试环境。
测试内容:1.路由测试包括IGP和BGP两部分，IGP包括OSPF和ISIS。
2.安全测试包括IP访问控制列表、路由策略、重分布。
3.业务测试包括MPLS测试。
详细请参阅附件测试内容及结果。
目录1.测试概述 (5)1.1 测试项目介绍 (5)1.2 测试环境 (5)2.路由测试 (6)2.1 OSPF测试 (6)2.1.1 建立OSPF邻居 (6)2.1.2 OSPF 虚链路的配置 (7)2.1.3 OSPF 邻居认证 (9)2.1.4 在NBMA网络非广播模型上配置OSPF (10)2.1.5 在NBMA网络广播模型上配置OSPF (11)2.1.6 在NBMA网络点到多点模型上配置OSPF (12)2.2 IS-IS 配置 (13)2.3 BGP 配置 (14)2.3.1 BGP的基本配置 (14)2.3.2 BGP 汇总 (15)2.3.3 BGP的聚合 (16)2.3.4 BGP路由反射器 (17)2.3.5 BGP属性-本地优先级 (18)2.3.6 BGP属性-多出口区分符属性（MED） (19)2.3.7 BGP属性-AS路径操作 (20)3.安全 (21)3.1 控制访问列表 (21)3.1.1 标准IP访问列表 (21)3.1.2 扩展IP访问列表 (23)3.1.3 可控VTY访问 (24)3.2 策略路由 (25)3.2.1 基于源IP地址的策略路由 (25)3.2.2 基于报文大小的策略路由 (27)3.2.3 基于应用的策略路由 (28)3.2.4 通过缺省路由平衡负载 (29)3.3 重分布 (29)3.3.1 Rip、Eigrp和Ospf重分布 (30)3.3.2 IS-IS和OSPF重分布 (32)4. MPLS-VPN (34)1.测试概述在虚拟测试环境搭建完成后，将对设备进行各个方面的测试，整个测试分成软件测试、业务测试两个大部分。

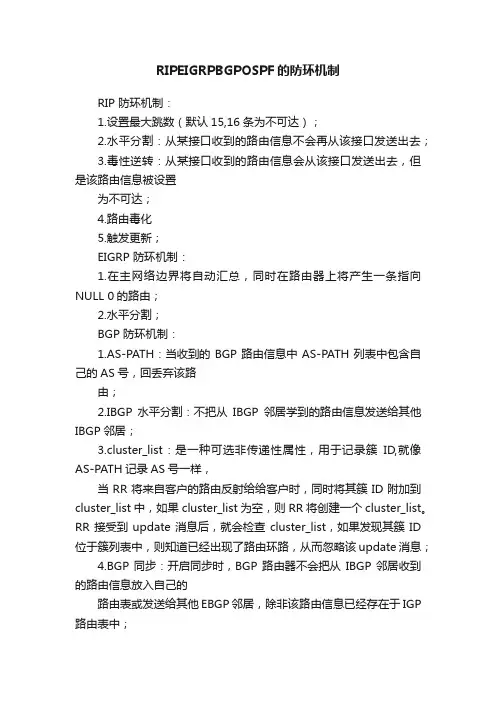

RIPEIGRPBGPOSPF的防环机制
RIP 防环机制：
1.设置最大跳数（默认15,16条为不可达）；
2.水平分割：从某接口收到的路由信息不会再从该接口发送出去；
3.毒性逆转：从某接口收到的路由信息会从该接口发送出去，但是该路由信息被设置
为不可达；
4.路由毒化
5.触发更新；
EIGRP 防环机制：
1.在主网络边界将自动汇总，同时在路由器上将产生一条指向NULL 0的路由；
2.水平分割；
BGP 防环机制：
1.AS-PATH：当收到的BGP路由信息中AS-PATH列表中包含自己的AS号，回丢弃该路
由；
2.IBGP水平分割：不把从IBGP邻居学到的路由信息发送给其他IBGP邻居；
3.cluster_list：是一种可选非传递性属性，用于记录簇ID,就像AS-PATH记录AS号一样，
当RR将来自客户的路由反射给给客户时，同时将其簇ID附加到cluster_list中，如果cluster_list为空，则RR将创建一个cluster_list。
RR接受到update消息后，就会检查cluster_list，如果发现其簇ID 位于簇列表中，则知道已经出现了路由环路，从而忽略该update消息；
4.BGP同步：开启同步时，BGP路由器不会把从IBGP邻居收到的路由信息放入自己的
路由表或发送给其他EBGP邻居，除非该路由信息已经存在于IGP 路由表中；
OSPF 防环机制：
1.区域内SPF算法保证区域内无环；
2.区域间：其他区域必须和区域0相连，区域间的通信需要通过区域0来进行通信；。
20.2 实验1：RIP，EIGRP 和OSPF 重分布1.实验目的通过本实验可以掌握：①种子度量值的配置；②路由重分布参数的配置；③静态路由重分布；④RIP和OSPF的重分布；⑤EIGRP和OSPF的重分布；⑥重分布路由的查看和调试。
2.拓扑结构实验拓扑图如图20-1所示。
图20-1 RIP，EIGRP和OSPF重分布3.实验步骤(1)步骤1：配置路由器R1R1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#network 192.168.12.0R1(config-router)#redistribute static metric 3 //重分布静态路由R1(config)#ip router 0.0.0.0 0.0.0.0 Serial0/0/1【注意】在向RIP区域重分布路由的时候，必须指定度量值，或者通过”default-metric”命令设置默认种子度量值，因为RIP默认种子度量值为无限大，只有重分布静态特殊，可以不指定种子度量值。
(2)步骤2：配置路由器R2R2(config)#router eigrp 1R2(config-router)#no auto-summaryR2(config-router)#network 192.168.23.0R2(config-router)#redistribute rip metric 1000 100 255 1 1500 //将RIP重分布到EIGRP中【提示】因为EIGRP的度量相对复杂，所以，在重分布时，需要分别指定带宽、延迟、可靠性、负载以及MTU参数的值。
R2(config)#router ripR2(config-router)#version 2R2(config-router)#no auto-summaryR2(config-router)#network 192.168.12.0R2(config-router)#redistribute eigrp 1 //将EIGRP 重分布到RIP中R2(config-router)#default-metric 4 //配置默认种子度量值【注意】在”redistribute”命令中用参数”metric”指定的种子度量值优先于在路由模式下使用”defarult-metric”命令设定的默认的种子度量值。
(3)步骤3：配置路由器R3R3(config)#router eigrp 1R3(config-rotuer)#no auto-summaryR3(config-router)#network 3.3.3.0 0.0.0.255R3(config-router)#network 192.168.23.0R3(config-router)#redistribute ospf 1 metric 1000 100 255 1 1500 // 将OSPF 重分布到EIGRP 中R3(config-router)#distance eigrp 90 150 //配置EIGRP默认管理距离R3(config)#router ispf1R3(config-router)#router-id 3.3.3.3R3(config-router)#network 192.168.34.0 0.0.0.255 area 0R3(config-router)#redistribute eigrp 1 metric 30 metric-type 1 subnets //将EIGRP重分到OSPF 中R3(config-router)#defaunlt-information originate always(4)步骤4：配置路由器R4R4(config)#router ospf 1R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.0 0.0.0.255 area 0R4(config-router)#network 192.168.34.0 0.0.0.255 area 04.实验调试(1)在R1上查看路由表R1#show ip routeCodes;C-connected，S-static，R-RIP，M-mobile，B-BGPD-EIGRP，EX-EIGRP external，O-OSPF，IA-OSPF inter areaN1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2E1-OSPF external type 1，E2-OSPF external type 2i-IS-IS，L1-IS-IS level-1，L2-IS-IS level-2，ia -IS-IS inter area*-candidate default，U-per-user static route，o-ODRP-periodic downloaded static routeGateway of last resort is 192.168.34.3 to network 0.0.0.0C 192.168.12.0/24 is directly connected，Seria0/0/03.0.0.0/24 is subnetted，1 subnetsR 3.3.3.0[120/4]via 192.168.12.2，00;00;08，Serial0/0/04.0.0.0/32 is subnetted，1 subnetsR 4.4.4.4[120/4]via 192.168.12.2，00;00;08，Serial0/0/0C 202.96.134.0/24 is directly connected，Serial0/0/1R 192.168.23.0/24[120/4]via 192.168.12.2，00;00;08，Serial0/0/0R 192.168.34.0/24[120/4]via 192.168.12.2，00;00;08，Serial0/0/0S* 0.0.0.0/0 is directly connected，Serial0/0/1以上输出表明路由器R1通过RIPv2学到从路由器R2重分布进RIP的路由。
(2)在R2上查看路由表R2#show ip routeCodes;C-connected，S-static，R-RIP，M-mobile，B-BGPD-EIGRP，EX-EIGRP external，O-OSPF，IA-OSPF inter areaN1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2E1-OSPF external type 1，E2-OSPF external type 2i-IS-IS，L1-IS-IS level-1，L2-IS-IS level-2，ia -IS-IS inter area*-candidate default，U-per-user static route，o-ODRP-periodic downloaded static routeGateway of last resort is 192.168.34.3 to network 0.0.0.0C 192.168.12.0/24 is directly connected，Seria0/0/13.0.0.0/24 is subnetted，1 subnetsD 3.3.3.0[120/4]via 192.168.12.2，00;00;21，Serial0/0/14.0.0.0/32 is subnetted，1 subnetsDEX 4.4.4.4[170/3097600]via 192.168.23.3，00;00;21，Serial0/0/1C 192.168.23.0/24 is directly connected，Serial0/0/1DEX 192.168.34.0/24[170/3097600]via 192.168.23.3，00;00;21，Serial0/0/1 R* 0.0.0.0/0[120/3]via 192.168.12.1，00;00;05，Serial0/0/0以上输出表明从路由器R1上重分布进RIP的默认路由被路由器R2学习到，路由代码为”R*”；在路由器R3上重分布进来的OSPF路由也被路由器R2学习到，路由代码为”DEX”，这也说明EIGRP能够识别内部路由和外部路由，默认的时候，内部路由的管理距离是90，外部路由的管理距离是170。
(3)在R3上查看路由表R3#show ip routeCodes;C-connected，S-static，R-RIP，M-mobile，B-BGPD-EIGRP，EX-EIGRP external，O-OSPF，IA-OSPF inter areaN1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2E1-OSPF external type 1，E2-OSPF external type 2i-IS-IS，L1-IS-IS level-1，L2-IS-IS level-2，ia -IS-IS inter area*-candidate default，U-per-user static route，o-ODRP-periodic downloaded static routeGateway of last resort is 192.168.34.3 to network 0.0.0.0DEX 192.168.12.0/24[150/3097600]via 192.168.23.2，00;13;43，Serial0/0/13.0.0.0/24 is subnetted，1 subnetsC 3.3.3.0 is directly connected，Loopback04.0.0.0/32 is subnetted，1 subnetsO 4.4.4.4[110/65]via 192.168.34.4，00;13;43，Serial0/0/0C 192.168.23.0/24 is directly connected，Serial0/0/1C 192.168.34.0/24 is directly connected，Serial0/0/0D*EX 0.0.0.0/0[150/3097600]via 192.168.23.2，00;06;08，Serial0/0/1以上输出表明，从路由器R2上重分布进EIGRP的路由被路由器R3学习到，默认路由代码为”D*EX”，同时，EIGRP外部路由的管理距离被修改成150。
