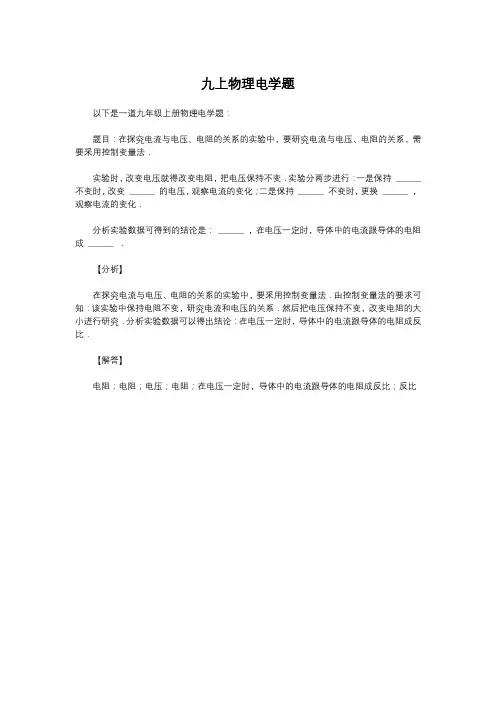

一、电流与电压和电阻的关系
1.某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V
不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为______ V时，记录电流表的示数．
（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为______ W，此时滑动变阻器接入电路的阻值为______ Ω．
2.小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行
实验，实验中电阻R两端的电压始终保持2.4V不变．
（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．（2）开关闭合前，滑动变阻器的滑片P应置于______ 端（选填“A”或“B”）．（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应______ ．（选填“变大”、“变小”或“不变”）
（4）某次实验时电流表的示数如图乙所示，则电流表示数为______ A，此时R 的阻值为______ Ω．
3.在“探究通过导体的电流与电压和电阻的关系”实验中，老师提供了以下器材：
电压表、电流表、滑动变阻器、开关、两节干电池、定制电阻R（分别为5Ω、10Ω、15Ω、20Ω）、导线若干，小强先探究电流与电阻的关系，按电路图连接好电路如图所示．
（1）请你按照实物电路，在图乙方框内画出电路图．
（2）电路中滑动变阻器起到保护电路元件安全和______ 的作用．
（3）小方发现电路连接正确，但闭合开关后，电流表有示数，而电压表无示数，电路的故障可能是______ ，小方排除故障后继续实验．
（4）小强先将R=5Ω电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表的示数为2V，记下电流表示数，接着用10Ω的电阻换下5Ω的电阻，为使电压表示数不变，应向______ （选填“A”或“B”）端方向移动滑动变阻器滑片，然后记下电流表示数．
电压U/V 2 2.5 3
电流I/A 0.22 0.24 0.26
（5）小李归纳发现，使用该实验电路还可以进行其他实验，如______ （填一个实验名称）．小李接着又找来一个规格为2.5V的小灯泡换下定制电阻，移动滑片，记下几组电压、电流值（如表），则小灯泡的额定功率为______ W．
4.用如图所示电路探究“电流与电压、电阻的关系”实验中：
（1）闭合开关前，滑动变阻器应处于______ （选填“A”
或“B”）端；
（2）实验中，所测的数据如表一所示，由表一数据可得：
在______ 一定时，导体中的电流与导体两端的电压成______ 比；
表一
电压/V 1.5 2 2.5
R=10Ω
电流/A 0.15 0.2 0.25
（3）探究“电流与电阻的关系”，所测的数据如表二所示：
表二
电阻/Ω 5 10 20
U=2V
电流/A 0.4 0.2 0.1
①依据表格和电路图分析，将电阻R由5Ω换成10Ω，闭合开关进行实验时，应向______ （选填“A”或“B”）端移动滑片P，使电压表的示数保持______ V不变；
②根据表二数据可得：在_____ 一定时，导体中的电流与导体的电阻成____ 比．
三、电阻的测量
1.在“用伏安法测电阻”的实验中：
（1）按照图甲所示的电路图，请你以笔画线代替导线，将图乙的实物图连接完整．
（2）实验前，为保护电路，滑动变阻器的滑片应置于______ 端（选填“A”或“B”）．
（3）闭合开关，移动滑动变阻器滑片P，发现电压表、电流表均无示数．用一段导线检测故障时，当把导线并联在滑动阻器两端时，电流表仍无示数，电压表有示数，且较大；当把导线并联在R两端时，电流表和电压表均无示数．那么电路原来的故障可能是______ （填字母）．
A．只有滑动变阻器开路 B．只有R开路 C．滑动变阻器开路和R短路D．R
和滑动变阻器均开路
（4）排除故障后，当电压表、电流表的示数如图丙、丁所示，则通过定值电阻的电流大小为______ A，它的阻值是______ Ω
2.晓亮利用阻值为R 0的定值电阻和一块电流表测量未知电
阻R x的阻值．他选择了满足这个实验要求的器材，并连接
了部分实验电路，如图所示．
（1）为了测出电阻R x的阻值，请添加一根导线完成图所
示的实验电路的连接．
（2）开关S1、S2都闭合时，电流表的示数为I1；
（3）只闭合开关______ 时，电流表的示数为I2．
（4）请用I1、I2和R0表示R x．R x= ______ ．
3.小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．
（1）图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如表所示．
次数U/V I/A R/Ω
1 1.5 0.17
2 2.0 0.18
3 2.5 1.0
4 3 0.23
请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因．______ ．
②小灯泡正常发光时的电阻为______ Ω．
（3）完成上述实验后，小明想用原电路测量一段电阻丝R x的阻值（约10Ω）．他
用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆下，不改变其他电路元件的连接方式，小明也完成了实验．请简述实验步骤并写出计算R x的最后表达式．（已知滑动变阻器的最大阻值为R0）
实验步骤：______
表达式：R x= ______ ．
4.用伏安法测电阻，实验电路如图甲所示．
（1）连接电路时，开关应该是______ 的．
（2）大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为______ Ω．请你根据图甲的电路图，在图丙中用笔画线代替导线帮大山同学连接实物图（导线不能交叉）．
（3）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为R x，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出R x，先在右边方框内画出此时的实验电路图，再简要写出实验过程和计算R x 的表达式．
a、实验过程：______
b、R x的表达式：R x= ______ ．
一、测量小灯泡的电功率
1.测定额定电压为
2.5V的小灯泡电功率．电源电压保持不变．电路如图1所示．
①电路连接完成后，闭合开关，变阻器滑片P移至某处时，电压表示数如图2中甲，
此时灯泡两端电压为______ V．若想测量小灯泡的额定功率，滑动变阻器滑片P应当向______ 端（选填：左，右）移动，直到电压表的示数为______ V，小灯泡正常发光，此时电流表示数如图2乙所示，则通过小灯泡的电流为______ A，小灯泡的额定功率为______ W．
②某同学在实验时，闭合开关后，发现小灯泡始终不亮，但电压表有示数，电流表无示
数，则故障的原因可能是______ （写出一种即可）．
2.某校为了迎接中考物理实验考试，学校为实验室购买了一批规格为“2.5V 0.75W”的小灯
泡，小亮利用其中一只灯泡做“测量小灯泡电功率”的实验．
（1）如图甲为实验电路图，请用笔画线代替导线将乙图中的实物电路补充完整．
（2）连接好电路，闭合开关前，应将滑动变阻器的滑片P调至最______ 端（填“左”
或“右”），闭合开关后，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是：______ ．
（3）故障排除后，闭合开关并移动滑动变阻器的滑片，测得一组数据如表．其中第2次实验时电流表示数如图丙，则第2次测得的电流是______ A，测得的额定功率____ W．（4）分析这组数据，你认为该小灯泡是否合格：______ ．其原因是：______ ．（5）细心的小亮通过数据计算发现，小灯泡的电阻是变化的，原因是：______ ．（6）实验结束后，小亮整理实验器材时，发现滑动变阻器的AP部分比金属杆部分热，这是因为______ ．
3.小明用“伏安法”测量小灯泡的电功率中，提供的实验器材有：待测小灯泡（额定电压为
2.5V）、电源（二节新干电池）、滑动变阻器、电流表、电压表、开关及导线若干．
（1）请用笔画线代替导线，完成图甲实物电路的连接．
（2）检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动．产生这一现象的原因可能是______ ．
（3）故障排除后进行实验，通过移动滑片记录了多组数据，并作出了如图乙所示的I-U 图象．据图象可知小灯泡的额定功率为______ W．
（4）小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R1、电阻箱R2，来测量小灯泡的额定功率．如图丙、丁是她设计的两种不同方案的电路图．则以下判断正确的是______ （填字母）．
A．两种方案都能B．两种方案都不能
C．丙方案能，丁方案不能D．丙方案不能，丁方案能
（5）实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R0串联后接入电压为3V的电源两端，此时R0的功率是______ W．
4.在“测量额定电压为3.8v小灯泡的额定功率“实验中，小江设计并连接了如图甲所示的部
分实验电路，电源电压恒定．
（1）请用笔画线代替导线，将图甲中的实物电路图连接完整．
（2）连接好电路后，闭合开关时，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，其故障的原因可能是：______ ．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，注意观察电压表的示数变化，直到示数U=3.8v，若此时电流表的示数如图乙所示，则灯泡的额定功率为_____ W．（4）在完成上述实验后，小丽向老师要了一个已知阻值为的电阻和一个单刀双掷开关S2，借助部分实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率．请你完成下列实验步骤：
①闭合开关S l，将S2拨到触点______ （选填“1“或“2“），移动滑片P，使电压表
的示数U为______ V；
②再将开关S2拨到触点______ （选填“1“或“2“），保持滑片P的位置不动，读
出电压表的示数为U1．
③则灯泡额定功率P额= ______ （用已知量和测量量表示）．
6.在测定”小灯泡电功率“的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约
为10Ω．
（1）连接电路时开关应______ ．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器向右移动时灯泡变暗．
（3）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表
无示数原因可能是______ ．
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数如图乙示数，为______ V，若想测量小灯泡的额定功率，应将图甲中的滑片P向______ （选填”A“或”B“）端移动，使电压表的示数为2.5V．
（5）移动滑片P，记下多组电压表和电流表示数，并绘制图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______ W，请认真观察图丙，你还有什么发现______ （写出其中一条）．
7.在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整．
（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是______ ．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为______ W．
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是______ （合理/不合理）的，理由：______ ．
实验序号电压U/V电流I/A功率P/W平均功率/W
① 2.00.260.52
0.69
② 2.50.280.70
② 2.80.300.84
（3）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是______
4.小明为了探究“导体的发热功率跟电阻的大小关系”，做了如下实验：
图中两个烧瓶盛上等量的煤油，并插入温度计以显示煤油的温度．A、
B两瓶中分别浸泡了一段长短、粗细均相同的铜丝和镍铬合金丝，将它
们串联起来接到电源上．请回答：
（1）将铜丝和镍铬合金丝串联的目的是：______ ．
（2）通电一段时间后，可以观察到B瓶中温度计的示数高，表明______ 丝
的发热功率较大．
（3）通电后，温度计的示数升高，这种现象是由电流的______ 效应引起的，这时煤油的内能______ （选填“增加”、“减小”或“不变”）
（4）实验表明：在______ 相同的情况下，______ ，产生热量越多．
5.在“探究电流通过导体产生的热量与导体电阻关系”的实验中，
两阻值分别为R1和R2的电阻丝浸在相同质量和初温的煤油中，
每一烧瓶里各插入一温度计，如图所示．
（1）电流通过导体产生的热量不易直接判断，本实验中通过观
察______ 反应电流产生的热量多少．
（2）实验中采用这种电路连接方式的目的是使通过导体的______ 和______ 相同．（3）以下描述中能体现（2）的这种物理研究方法的是______ ．（选填选项的字母）A．水压使水管中形成水流，类似地，电压使电路中形成电流．
B．根据物质的导电性，可将物质分为绝缘体、导体
C．多次弯折铁丝和用酒精灯加热铁丝都可以使铁丝的温度升高，内能增加．
D．研究电流大小与电阻大小的关系，应控制电阻两端电压保持不变．
6.某同学在探究“电流通过导体产生热的多少
与什么因素有关”时，采用如图所示的实验装
置，请观察甲、乙两图并回答下列问题：
（1）该实验是通过观察两个U形管中______
