1. 冷轧薄板厂简介 1
2. 冷轧薄板产品生产流程 3
3. 冷轧薄板产品主要生产机组简介 5
4. 冷轧薄板产品简介 11
5. 可供产品标准及尺寸规格范围 13
6. 包装 19
ontents
1. Brief introduction of Cold Rolled Steel Sheet Mill 1
2. Production ?ow of Cold Rolled Steel Sheet 3
3. Brief introduction of main equipment of Cold 5
Rolled Steel Sheet Products
4. Brief introduction of Cold Rolled Steel Sheet 11
5. Available product standard and gauge rang e 13
6. Package 19
目录
宝钢股份冷轧薄板厂是宝钢股份专业生产薄规格冷轧产品及镀锡产品的生产单元。其前身上海益昌薄板有限公司成立于1989年，1998年上海宝钢集团公司增资控股益昌薄板，更名为上海宝钢益昌薄板有限公司。2004年4月1日，宝钢股份全资收购宝钢益昌，益昌整体进入宝钢股份产销序列，成为宝钢股份的冷轧生产单元之一——冷轧薄板
厂，定位于专业生产薄规格精密冷轧板
卷和镀锡板卷。
2000年以来，冷轧薄板厂的主轧
机进行了大规模的设备改造，同时新建
了高电流密度电解清洗机组、连续退火
机组、镀锡镀铬机组、重卷机组以及国
内第一条二次冷轧机组，并对罩式退火
机组能力进行了扩容，使冷轧薄板厂的
主题生产设备达到了世界先进水平，设
计成品规模为100万吨/年。其产品包括
普冷薄板45万吨/年，电镀锡板35万吨
/年，电镀铬板20万吨/年。
冷轧薄板厂简介B
rief introduction of Cold
Rolled Steel Sheet Mill Cold Rolled Steel Sheet
C old Rolled Steel Sheet Mill of Baosteel is a production unit specialized in producing thin gauge cold rolled steel sheet as well as tin plate. Previously it was named as Shanghai Yichang Steel Strip Company Ltd. which was founded in 1989. In 1998 Shanghai Baosteel held a majority of share of Yichang through increasing investment and then changed its' name into Shanghai Baosteel Yichang Steel Strip Company Ltd. On Apr.1, 2004 Baosteel wholly owned Shanghai Baosteel Yichang Steel Strip Company via buying all the other registered capital of it. From that time whole Yichang has
entered the production and sales system
of Baosteel and become one of the
cold rolled production unit of Baosteel,
Cold Rolled Steel Sheet Mill, which is
specialized in producing thin gauge
precise cold rolled steel sheet as well as
tin plate.
From 2000, the old cold rolling mill had
been revamped drastically. Meanwhile
new electrolyze degreasing line with high
current density, continuous annealing
line, new tinplate line, TFS line, recoiler
and double reduce cold rolling mill
which is the ?rst production line in China
were built up and also some new batch
annealing furnaces were founded and
put into production. In that case, the
general production equipments of Cold
Rolled Steel Sheet Mill are now of world
advanced level and the design annual
production capacity is one million.
The products manufactured by this
mill include cold rolled steel sheet in
coil(450,000t/a), tinplate(350,000t/a), and
tin free steel(200,000t/a), etc.
Cold Rolled Steel Sheet
冷轧薄板
产品生产流程
Production flow of Cold
Rolled Steel Sheet Cold Rolled Steel Sheet
Cold Rolled Steel Sheet
B rief introduction of main equipment of
Cold Rolled Steel Sheet Products
冷轧薄板产品
主要生产机组简介酸洗机组
1990年从奥地利鲁士纳公司引进的浅槽式“推拉酸洗机组”，最大运行速度为每分钟180M ，年酸洗能力为55.8万吨，并配有酸再生装置，酸回收率99%以上。
冷轧机组
2000年引进日本三菱技术进行了全面技术改造，改造后的轧机由五机架四辊轧机组成，具有6台激光测速仪，五台X 射线测厚仪。轧制能力提高到90万吨/年，轧制速度提高到1800M/min 。
脱脂机组
2002年引进国内第一条大型高速自动化电解清洗机组，由日本川崎制铁提供技术，美国ROCKWELL 公司负责电气设计制造，机组最高速度900米/分，是目前世界上最先进的电解清洗机组，设计年产量55万吨。
Cold Rolled Steel Sheet
Cold Rolled Steel Sheet
Pickling line
T he push and pull pickling line with shallow tank was imported from Austrian Ruthner company in 1990. Its' max. running
speed is 180m/min and the annual capacity is 558,000mt. It is equipped with acid regeneration system and the acid recycle
ratio exceeds 99%.
Cold Rolling Mill
T he rolling mill was general revamped in 2000 by means of importing the technology of Mitsubishi Heavily Industry and Mitsubishi Electric. Now the continuous rolling mill is composed of 5 stands with four high, equipped with 6 sets of laser speed detector and 5 sets of x-rays thickness gauge. The annual rolling capacity is 900,000mt. The max. rolling speed can reach 1800m/min.
Degreasing line
I t was built in 2002 and is the ?rst big automatic electrolyte cleaning line with high speed in China. The technology of this line is supplied by Japanese Kawasaki Steel Corporation. America ROCKWELL company is responsible for the electric design and manufacture. The max. speed of the line is 900m/min. It is the global most advanced electrolyte cleaning line. The design annual production capacity is 550,000mt.
退火机组
现有46台强对流全氢罩式退火炉，其中奥地利EBNER 公司罩式炉台38个，德国LOI 公司罩式炉台8个，设计年产量46万吨。全氢罩式退火炉采用强制对流的光亮退火工艺，使用的氢气纯度高达99.999%。
平整机组
1990年从美国TIPPINS 公司引进的双机架平整机组，机组最高速度1500米/分，年生产能力为50万吨。目前该机组正进行整体改造。
二次冷轧机组
2004年从日本三菱－日立公司引进，是国内第一条二次冷轧兼平整机组，采用双机架六辊UCM 轧机，平整模式最大轧制速度1500米/分，二次冷轧模式最大轧制速度1200米/分，设计年产量25万吨。二次冷轧产品的最薄厚度达到0.08mm 。横切机组
1990年从美国DALTA 公司引进，最大线速度为150米/ 分，设计年产量10
万吨。
B rief introduction of main equipment of
Cold Rolled Steel Sheet Products
冷轧薄板产品
主要生产机组简介
Cold Rolled Steel Sheet
Cold Rolled Steel Sheet
Annealing Furnace
T here are 46 sets of full hydrogen forced convection batch annealing furnace( including 38 sets from Austria EBNER and 8 sets from Germany LOI). The design annual capacity is 460,000mt. The full hydrogen batch annealing furnace adopts force convection bright annealing process. The purity of adopted hydrogen is 99.999%.
Temper mill (now being rebuilt)
T he two stands skin pass mill was imported from America TIPPINS company in 1990. The max. running speed is 1500m/min. The design annual capacity is 500,000mt.
Double reduce cold rolling mill
I t was imported from Japan Mitsubishi-Hitch in 2004 and is the ?rst double reduce cold rolling mill, which can also been used as the temper mill, in China. It is an UCM rolling mill having two stands with six high. The max. speed is 1500m/min when running as the skin pass mode and 1200m/min when running as the double reduce mode. The design annual capacity is 250,000mt. The min. thickness of the product for double reduce is 0.08mm.
Cut to length line
I t was imported from America DALTA company in 1990. The max. speed is 150m/min .The design annual capacity is 100,000mt.
重卷机组
2006年从德国德马格－西马克公司引进，具有EPC 、CPC 以及刀具间隙自动调节功能，具有延伸率为5%的拉矫功能，机组最大线速度为400米/分，出口最大卷重为15吨，设计年产量25万吨。
纵剪机组
1990年从美国DALTA 公司引进，具有剪边功能，机组最大线速度为300米/分，设计年产量15万吨。连续退火机组
2008年从法国DMS 公司引进，其中炉子段设备由法国STEIN 公司提供，清洗段设备由德国UVK 公司提供，焊机设备由日本TMEIC 公司提供，机组电气设备从瑞士ABB 公司引进，炉子段最高速度800mpm ，机组年生产能力416500
吨。B rief introduction of main equipment of
Cold Rolled Steel Sheet Products
冷轧薄板产品
主要生产机组简介
Cold Rolled Steel Sheet
Cold Rolled Steel Sheet 0
Recoiler
I t was imported from Germany Demag-SMS company in 2006. It has EPC, CPC and knife gap automatic adjustment function. Its’tension leveler equipment can make the elongation of steel strip reach 5%. The max. speed of the line is 400m/min and max.
coil weight at the exit section is 15mt. The design annual capacity is 250,000mt.
Slitting line
I t was imported from America DALTA company in 1990. It can slit the edge of the coil. The max. speed is 300m/min. The design annual capacity is 150,000mt.
Continuous Annealing Line
I t was imported from DMS company of France in 2008, among which the furnace, the rinsing unit, the welding machine, and the electric system were supplied respectively by STEIN company of France, UVK company of German, TMEIC company of Japan, and ABB company of Swiss. The max running speed of the furnace is 800mpm and the design annual capacity of the line is 416,500mt.
宝钢股份冷轧薄板厂生产的冷轧板卷产品以宝钢股份自产热轧卷为原料，运用了国际冷轧钢带生产的各种新技术、新工艺，先后经过酸洗、连续轧制、脱脂、退火、平整、高精度纵剪、横剪剪切等工序，保证了冷轧板卷的产品质量。
目前宝钢股份冷轧薄板厂生产的冷轧板卷的产品实物质量达到了进口同类产品的质量水平，产品广泛应用于家电、精密焊管、药芯焊丝、自行车、电池钢壳、汽车配件、日用五金、搪瓷等行业。随着冷轧薄板厂二次冷轧机组的投产，二次冷轧薄板产品也已逐步投放市场并在彩电内磁屏蔽、彩电荫罩等高端产品得到应用。
秉承宝钢股份先进的用户服务理念，冷轧薄板产品始终以用户需求为导向，依托宝钢股份先进的管理理念以及一贯制生产质量管理体系和装备优势，为用户提供高质量的冷轧板卷。
B rief introduction of Cold Rolled Steel Sheet
冷轧薄板产品简介 Cold Rolled Steel Sheet
H RC from Baosteel itself is the raw material of Baosteel Cold Rolled Steel Sheet Mill and after pickling, continuous rolling, degreasing, annealing, skin pass, slitting and cut to length line etc. It becomes the finished products which the customer required. Along with it many kinds of new technology and new process of global cold rolling production have been applied. Therefore the quality of the goods could be guaranteed. Nowadays the actual quality of CRC produced by Baosteel Cold Rolled Steel Sheet Mill has the same quality as that of the imported congeneric goods. It has been widely used in home appliance, precise welding tube, flux cored welding wire, bicycle, battery shell, automobile ?tting, hardware and enameling industry etc. Along with the double reduce cold rolling mill being put into production, the double reduce products has entered the market step by step and been used for some high-end products for example colour TV set inner magnetic shield and kinescope shadow mask etc. Upholding the advanced user service philosophy of Baosteel, taking the orientation according to the customer demand, relying on the advanced management philosophy as well as consistent production quality management system and equipment predominance of Baosteel, the high
quality CRC are supplied to the customer.
Cold Rolled Steel Sheet
A .
家电用钢及其他
一般用途产品用钢
S teel used for home appliance as well as other general uses products
宝钢股份冷轧薄板产品在家电行业主要用于
生产冰箱、洗衣机、冷柜、空调、微波炉、热水
器、脱排油烟机、电饭煲、电烤炉等产品。在其
他应用行业，主要用于日用搪瓷、办公家具、防
盗门、电子元器件、纽扣电池、日用五金、汽车配件等。T he cold rolled steel sheet of Baosteel is mainly used for refrigerator, washing machine, freezer, air conditioner, micro-wave oven, water heater,
soot-suck machine, electric rice cooker,electric
roaster oven etc. In the other application industries,
it is mainly used for enameling, office furniture,
burglarproof door, electronic element, fastener
battery, hardware, automotive ?tting etc.
A vailable product standard and gauge range 可供产品标准
及尺寸规格范围
Cold Rolled Steel Sheet
家电及一般用途JISG
3141
Q/BQB
402-2009
SPCC冰箱侧板、洗衣
机、冰柜外板；
微波炉外壳、空调
外壳；
热水器、电饭煲、
电烤炉、
油烟机、燃器具外
壳；
日用搪瓷、日用五
金、办公家具、防
盗门；
电子元件器件、纽
扣电池；
汽车配件等
0.35-0.8700-100120000-30.1-0.8
轧制边：
Mill edge:
720-1020
切边：
Sliting edge:
700-1005
508
3-5
6-9
9-15 SPCD
SPCE
SPCEN
EN10
130
Q/BQB
403-2009
DC01
DC03
DC04
Home appliance
and general application
ASTM
A1008
CS
TYPE
A/B/C
Refrigerator side
plate, Washing
machine, Freezer
plate, Micro wave
oven, Air conditioner
Water heater, Electric
rice cooker, Electric
roast oven, Soot-suck
machine Gas cooking
utensils Enameling,
hardware, Of?ce
furniture Burglarproof
door, Electronic
element, fastener
battery, automotive
?tting, etc.
SAEJ 403
1006
1008
1010
Cold Rolled Steel Sheet
B .
精密焊管用钢
S teel sheet used for Precision welding tube
宝钢股份冷轧薄板厂生产精密焊管用钢已有多年的历史，目前国内主要的
精密焊管用户都已经批量使用宝钢股份冷轧薄板厂生产的精密焊管用钢，其生
产的单层焊管用钢（牌号为BHG1）和双层卷焊管用钢（牌号为BHG2）广泛用
于制冷用冷凝器管、蒸发器管以及各种电加热管和汽车用油管。同时宝钢股份
冷轧薄板厂生产的精密焊管用钢已开始批量出口欧、美市场。
C old Rolled Steel Sheet Mill of Baosteel has produced the steel sheet used
for precision welding tube for years. Now in China the main welding tube
manufacturers have used our product in batches. The steel used for single wall
welding tube (steel grade:BHG1) and double wall welding tube(steel grade:
BHG2) are widely used in producing condensator used for refrigeration,
evaporator as well as electric heating tube and automobile oil tube. At the same
time this product has been entered the Europe, America market etc in batches.
精密焊
管用钢
Precision
welding tube
Q/BQB 494-2009
BXYZ2005-910
BHG1
制冷用冷凝器管、蒸
发器管；
电加热管
Condensator Evaporator
Electric heater
0.50-0.70
700-1020508
3-5
6-9
9-15
BHG2
汽车用油管；
制冷用冷凝器管、蒸
发器管
Automobile oil tube
Condensator Evaporator
0.25-0.50
Cold Rolled Steel Sheet
药芯焊
丝用钢Steel sheet used for ?ux cored welding
wire
BZJ465-2008
BXYL2005-902
BHS1
BHS2
BHS3
(SYHS)
各种规格及牌
号的药芯焊丝
All kind gauges
and grades of
?ux cored welding
wire
0.30-0.90900-1020508
3-5
6-9
9-15
C .
药芯焊丝用钢
S teel used for ?ux cored welding wire
宝钢股份冷轧薄板厂自2003年开始开发生产牌号为SYHS的药
芯焊丝专用冷轧钢卷，供国内主要的药芯焊丝厂家生产各种规格及
牌号的药芯焊丝，并于2006年开始批量对外出口。药芯焊丝用钢
的化学成分、厚度精度、表面质量及力学性能等质量指标满足了用
户的使用要求。
W e have begun to develop steel sheet used for ?ux cored welding
wire, grade: SYHS, from 2003 for the main flux cored welding wire
manufacturer in China to produce all kinds gauges and grades of
?ux cored welding wire. From 2006 this product has been exported
to overseas market in batches. The composition, thickness accuracy
surface quality as well as mechanical property of this product can
meet the demands of the customer.
Cold Rolled Steel Sheet
电池用钢
Steel sheet used for battery shell BZJ495-2008BDCK
各种规格充电
电池钢壳
各种规格碱性
电池钢壳
All kind gauges
of rechargeable
battery shell and
alkaline battery shell
0.25-0.50900-1005508
3-5
6-9
D .
电池用钢
S teel used for battery shell
宝钢股份冷轧薄板厂生产的电池用钢按表面结构状态分为毛面电池用钢和光面电池用钢，毛面电池用钢主要用于冲制可充电池钢壳，光面电池用钢主要用于冲制碱性电池钢壳。目前宝钢股份冷轧薄板厂生产的电池钢壳专用冷轧钢带已经开始批量在国内的主要用户使用。
T he steel sheet used for battery shell has two kinds according to the surface condition. One is bright finish and another is dull ?nish. The steel sheet with dull ?nish is mainly used for producing rechargeable battery shell and it with bright ?nish is mainly used for producing alkaline battery shell. At the present the steel sheet used for battery shell has been used in main customers in China in
batches.
Cold Rolled Steel Sheet

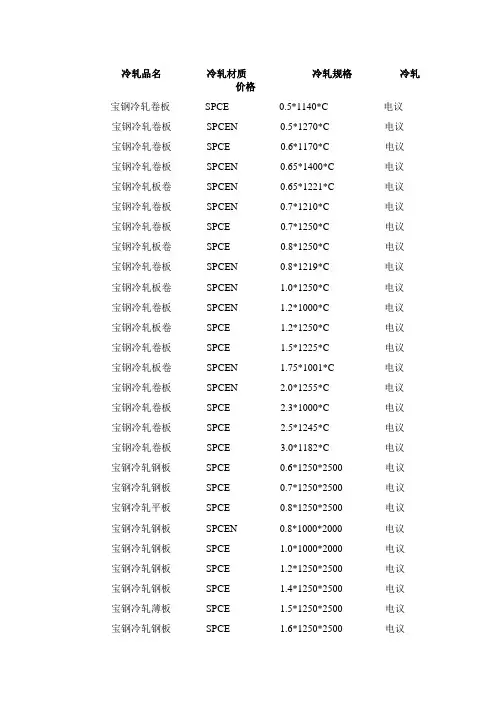

冷轧品名冷轧材质冷轧规格冷轧 价格 宝钢冷轧卷板SPCE 0.5*1140*C 电议 宝钢冷轧卷板SPCEN 0.5*1270*C 电议 宝钢冷轧卷板SPCE 0.6*1170*C 电议 宝钢冷轧卷板SPCEN 0.65*1400*C 电议 宝钢冷轧板卷SPCEN 0.65*1221*C 电议 宝钢冷轧卷板SPCEN 0.7*1210*C 电议 宝钢冷轧卷板SPCE 0.7*1250*C 电议 宝钢冷轧板卷SPCE 0.8*1250*C 电议 宝钢冷轧卷板SPCEN 0.8*1219*C 电议 宝钢冷轧板卷SPCEN 1.0*1250*C 电议 宝钢冷轧卷板SPCEN 1.2*1000*C 电议 宝钢冷轧板卷SPCE 1.2*1250*C 电议 宝钢冷轧卷板SPCE 1.5*1225*C 电议 宝钢冷轧板卷SPCEN 1.75*1001*C 电议 宝钢冷轧卷板SPCEN 2.0*1255*C 电议 宝钢冷轧卷板SPCE 2.3*1000*C 电议 宝钢冷轧卷板SPCE 2.5*1245*C 电议 宝钢冷轧卷板SPCE 3.0*1182*C 电议 宝钢冷轧钢板SPCE 0.6*1250*2500 电议 宝钢冷轧钢板SPCE 0.7*1250*2500 电议 宝钢冷轧平板SPCE 0.8*1250*2500 电议 宝钢冷轧钢板SPCEN 0.8*1000*2000 电议 宝钢冷轧钢板SPCE 1.0*1000*2000 电议 宝钢冷轧钢板SPCE 1.2*1250*2500 电议 宝钢冷轧钢板SPCE 1.4*1250*2500 电议 宝钢冷轧薄板SPCE 1.5*1250*2500 电议 宝钢冷轧钢板SPCE 1.6*1250*2500 电议
1.1 宝山钢铁股份有限公司2030mm冷轧厂 1.1.1 生产规模及产品方案 1.1.1.1 生产规模 宝山钢铁股份有限公司2030mm冷轧厂（以下简称宝钢2030mm冷轧厂）年生产规模210万t，其中冷轧板卷150万t，热镀锌板卷9万t，电镀锌板卷9万t，采涂板卷16万t，捆带1.4～1.8万t．另外，在2001年新建一条连续酸洗机组，增加热轧酸洗板75万t/a．1.1.1.2 产品方案 产品方案如表1-1所示。 1.1.1.3 热轧原料 热轧钢卷钢种：Q195～Q235、08Al、Q295～Q345、IF。 热轧钢卷规格： 带钢厚度 1.8～6.0 带钢宽度900～1900 钢卷内径φ762mm 钢卷外径∮1200～2150mm 钢卷质量最大43.6t 单位质量最大23kg/mm 年需要量：237.8万t
供给方式：由宝山钢铁股份有限公司2030mm热轧厂供给 1.1.2 机组组成 1号连续酸洗机组1条 2号连续酸洗机组1条 连续式五机架冷轧机组1条 罩式退火炉152座 单机架平整机1条 连续退火机组1条 连续热镀锌机组1条 连续电镀锌机组1条 彩涂机组1条 电解脱脂机组1条 压型机组1条 横剪机包装机组1条 纵剪及包装机组1条 重卷机组1条 1.1.3 机组设备 1.1.3.1 1号连续酸洗机组 （1）机组主要工艺参数如下： 机组形式：连续酸洗机组。 酸洗工艺：浅槽紊流酸洗。 钢卷规格：入口出口 带钢厚度 1.8～6.0mm 1.8～6.0mm 带钢宽度900～1900mm 900～1900mm 钢卷内径φ762mm φ762mm 钢卷外径∮1200～2150mm ∮1200～2150mm 钢卷质量最大43.6t 最大45t 单位质量最大23kg/mm 最大23kg/mm(带宽小于1300mm) 最大34.5kg/mm(带宽不小于1300mm) 酸洗工艺速度：最大360m/min 酸洗介质：HCl 200g/l 年酸洗量：237.8万t 投产年月：1988年 供货商：西马克 （2）机组主要单体设备性能如表1-2所示。 表1-2 宝钢2030mm冷轧厂1号酸洗机组主要单体设备性能
宝钢家电面板用冷轧钢BLC ， BLD 字体大小：大 | 中 | 小 2007-08-01 11:03 - 阅读：951 - 评论：0 3 分类及代号 钢板及钢带的牌号及用途按表1规定。 表 1 牌 号 用 途 BLC －JD1 喷涂用 洗衣机外板 BLC －JD2 冰柜外板 BLC －JD3 冰箱侧板 BLD －JD1 覆膜用 A 类冰箱面板 BLD －JD2 BLD －JD3 B 类冰箱面板 4 尺寸、外形、重量、表面质量及允许偏差 4.1 各牌号的可供规格按表2的规定。 4.2 钢带卷径 钢带的内径有420mm 、508mm 、610mm 三种。通常情况下，冰箱面板用的钢带内径为508mm 和420mm 。订货时，供需双方应按用途协商确定适用的钢带内径。 4.3 不平度 4.3.1 钢板不平度按表3的规定。 4.3.2 其他尺寸、外形、重量及允许偏差按Q/BQB401的规定。 表 2 mm
牌号厚度宽度 0.50～0.60 700～1280 BLC-JD1 ＞0.60～1.30 800～1350 0.50～0.60 700～1250 BLC-JD2 ＞0.60～1.30 800～1350 0.50～0.60 700～1280 BLC-JD3 ＞0.60～1.30 800～1400 0.50～0.60 700～1280 BLD-JD1 ＞0.60～1.30 800～1350 0.50～0.60 700～1250 BLD-JD2 ＞0.60～1.30 800～1350 0.50～0.60 700～1280 BLD-JD3 ＞0.60～1.30 800～1400 表3 牌号不平度(mm) BLC-JD1 ≤3.0 BLC-JD2 ≤3.0 BLC-JD3 ≤2.5 BLD-JD1、BLD-JD2、BLD-JD3 ≤2.0
线材 线材是指直径5-22mm的热轧圆钢和10mm以下的螺纹钢，通称线材。线材大多用卷材机卷成盘卷供应，故又称为盘条或盘圆。线材是用量很大的钢材品种之一。轧制后可直接用于钢筋凝土的配筋和焊接结构件，也可经再加工使用。例如，经拉拔成各种规格钢丝，再捻制成钢丝绳、编织成钢丝网和缠绕成型及热处理成弹簧；经热、冷锻打成铆钉和冷锻及滚压成螺栓、螺钉等；经切削成热处理制成机械零件或工具等。 根据轧机的不同可分为高速线材(高线)和普通线材(普线)两种。 高线是指用“高速无扭轧机”轧制的盘条，生产节奏快。轧制速度在80-160米/秒，每根重量(盘)在1.8-2.5吨，尺寸公差精度高(可达到0.02mm)，包装通常比较紧匝、漂亮。在轧制过程中可通过调整工艺参数（特别是在冷却线上）来保证产品的不同要求。 普线是指用“普通轧机(一般是横列式复二重轧机)”轧制的盘条。轧制速度20-60米/秒，每根重量(盘)在0.4-0.6吨（市场上见到的一般是三根六头为一大盘），在轧制过程中仅可通过冷却线上风冷或空冷来保证产品性能。普线是用普通轧机轧制、一般盘重较小，一包通常由几段盘元包装而成、包装较松、较凌乱。普通线材扎机已被列为落后产能，将被逐步淘汰。 ·线材的生产工艺 线材的特点是断面小、长度大，对尺寸精度和表面质量要求较高。主要的轧制工序有： (1)坯料 线材的坯料以连铸小方坯为主，其边长一般为120～150mm，长度一般在6～12米左右。在实际生产中，采用目测、电磁感应探伤和超声波探伤等方式检验连铸小方坯的质量； (2)加热 一般采用步进式加热炉加热。加热的要求是氧化脱碳少、钢坯不发生扭曲、不产生过热过烧等。现代化的高速线材轧机坯料大且长，这就要求加热温度均匀、温度波动范围小。 (3)轧制 线材的断面比较单一，因此轧机专业化程度较高。由于坯料到成品，总延伸较大，因此轧机架数较多，一般为21～28架，分为粗、中、精轧机组。目前高速线材轧机成品出口速度已达100m/s以上。 (4)精整 由于现代线材轧制速度较高，轧制中温降较小甚至是升温轧制，因此线材精轧后的温度很高，为保证产品质量，要进行散卷控制冷却。根据产品用途有珠光体控制冷却和马氏体控制冷却。
宝山钢铁股份有限公司宝钢分公司 冷轧厂1550冷轧电镀锌机组 扩容改造 环境影响报告书 （简本） 北京京诚嘉宇环境科技有限公司 二○○六年十二月
1.总论 随着国内汽车工业的迅猛发展，对电镀锌汽车板的需求日益增加，为提高市场竞争力，宝山钢铁股份有限公司宝钢分公司（以下简称“宝钢”）在基本维持现有1550电镀锌机组生产规模的情况下提高汽车板比例。由于汽车板锌层厚度要明显大于普通板，故要求电流大，而电镀电流与机组的速度成正比，目前1550冷轧电镀锌机组电镀槽的整流器容量偏小，在生产汽车板时机组处理段只能低速运行，从而对整个机组的产量产生影响；同时由于3#抽风系统涉及酸洗段、后处理段、电镀槽、溶锌站及各相应配罐，抽风点多造成风量偏小，导致电镀段酸雾外溢现象的发生，对环境产生不利影响，同时对设备和人身都有一定影响，因此宝钢分公司拟对现有1550冷轧电镀锌机组进行扩容改造。 根据《中华人民共和国环境保护法》、《中华人民共和国环境影响评价法》和《建设项目环境保护管理条例》的规定，宝钢安环部委托北京京诚嘉宇环境科技有限公司（原北京环境评价联合公司）承担宝钢冷轧厂1550冷轧电镀锌机组扩容改造工程的环境影响评价工作。 评价单位在现场勘查、资料收集分析的基础上，依据“清洁生产”、“达标排放”等原则，按照环评技术导则的规定，编制了《宝山钢铁股份有限公司宝钢分公司冷轧厂1550冷轧电镀锌机组扩容改造环境影响报告书》。 2.工程分析 2.1基本情况 (1) 工程项目名称：宝山钢铁股份有限公司宝钢分公司冷轧厂1550冷轧电镀锌机组扩容改造。 (2) 建设地点：宝钢冷轧厂1550冷轧电镀锌车间内。 (3) 建设性质：改扩建。 (4) 生产规模及产品种类：改造后，1550冷轧电镀锌机组设计电镀能力31.65万t/a，其中纯锌镀层占96.8%，Zn-Ni镀层占3.2%；成品量31万t/a，其中汽车板16万t/a、普通电镀锌板15万t/a。 (5) 工程投资：静态投资1.59亿元，环保投资250万元（部分环保设施利旧）。 (6) 建设进度：计划于2007年10月完工。
宝钢宽厚板切割生产线 1. 项目简介 宝钢宽厚板工程是宝钢“十五”计划重点项目。工程分两期建设，一期建设一架四辊可逆精轧机，一架立辊轧机，轧制最大宽度4.8米，长25米，厚150毫米，年产140万吨宽厚板。二期增建一架粗轧机，生产规模扩展到180万吨，最大轧制厚度可达400毫米。产品以船用板及管线板为主，同时还生产建筑、锅炉容器、模具等国内紧缺钢板品种，专用板约占90%左右。作为我国第一套特宽幅现代化宽厚板轧机生产线，该工程的建设将改变我国５米级造船用板，大口径、长距离、高钢级、抗硫化氢管线用板长期依赖进口的状况。 该生产线由板坯接收跨、板坯跨、加热炉区、主轧跨、主电室、磨辊间、冷床跨、剪切跨、中转跨、热处理跨、涂漆跨以及末端成品跨等组成。经过连铸、精轧、热矫直、超声波探伤、火焰切割、热处理、喷印等工序形成最终宽厚板产品，工艺图如下图所示。
宽厚板生产工艺流程图 火焰切割系统作为宽厚板生产线的一个重要工序，主要用于大于50mm厚带温（最高温度350℃）钢板的定尺切割（切头、切尾、横向及纵向切割、废边切割）和取样切割，以及特殊尺寸钢板的切割，切割出来的成品可以直接满足用户订货的尺寸要求并直接在钢板上冲打产品信息。该项目功能需求新颖、难度大，在国内首创，国外也仅有日本有类似系统。而且相比日本的类似系统，宝钢还提出了废边切割、双工位切割等需求，此外该系统还解决了对于钢板的轮廓扫描和定位、热钢板切割过程中钢板尺寸变化的温度补偿等高难度技术问题。 该宽厚板生产线的上位监控系统除了对切割过程进行自动化监控外，还集成了大量特殊的算法和独特的功能，易控(INSPEC)软件由于具有强大的二次编程能力，可以把常规的监控功能与使用高级语言开发的软件功能模块无缝集成到一起，因此选用了易控（INSPEC）软件作为系统的开发平台。 2．系统构成 该宽厚板切割系统采用分层设计，整个控制系统由L3管理系统、CCC中心计算机系统、NC控制计算 机系统、底层运动控制单元等构成。系统架构图如图所示。
1.１宝山钢铁股份有限公司20３0mm冷轧厂 １.1．1 生产规模及产品方案 1.１.1.1生产规模 宝山钢铁股份有限公司203０mm冷轧厂(以下简称宝钢20３0mｍ冷轧厂)年生产规模210万t，其中冷轧板卷15０万t,热镀锌板卷9万t，电镀锌板卷9万t，采涂板卷1６万t,捆带1．４～1.8万t．另外,在２001年新建一条连续酸洗机组，增加热轧酸洗板75万t/a． 1.1.1.2产品方案 产品方案如表１-1所示。 1．1.1.３热轧原料 热轧钢卷钢种:Q195~Q235、08Aｌ、Q2９5~Q345、ＩF。 热轧钢卷规格： 带钢厚度 1.8~6．０ 带钢宽度９00～1９0０ 钢卷内径φ762ｍm 钢卷外径∮12０0～2１５0ｍｍ 钢卷质量最大43.6ｔ 单位质量最大２3ｋg/ｍm 年需要量: 23７.8万t
供给方式: 由宝山钢铁股份有限公司２030mm热轧厂供给 1.1.2 机组组成 1号连续酸洗机组1条 2号连续酸洗机组1条 连续式五机架冷轧机组1条 罩式退火炉152座 单机架平整机１条 连续退火机组1条 连续热镀锌机组1条 连续电镀锌机组１条 彩涂机组１条 电解脱脂机组１条 压型机组1条 横剪机包装机组1条 纵剪及包装机组1条 重卷机组1条 1．1.3 机组设备 １.1.3.1 1号连续酸洗机组 （1）机组主要工艺参数如下： 机组形式:连续酸洗机组。 酸洗工艺:浅槽紊流酸洗。 钢卷规格:入口出口 带钢厚度 1.8~６.0mm 1.８~6.0mm 带钢宽度900~1９０0mｍ900~1９00mｍ 钢卷内径φ７62mmφ76２mm 钢卷外径∮1200～２1５0mm ∮1200~２150mｍ 钢卷质量最大４3.6t 最大45ｔ 单位质量最大23kg/mｍ最大23kg/mm(带宽小于1３00m ｍ） 最大34．5kg／mm(带宽不小于1300ｍm) 酸洗工艺速度: 最大360m/min 酸洗介质: HCl 2０0g/ｌ 年酸洗量: 237．8万ｔ 投产年月:１９88年 供货商：西马克 （2）机组主要单体设备性能如表1－２所示。
冷轧板包括什么材质？（比如：Q235是属于冷板吗？） 冷轧板卷是以热轧卷为原料，在室温下在再结晶温度以下进行轧制而成，包括板和卷，国内众多钢厂如宝钢、武钢、鞍钢等均可以生产。其中成张交货的称为钢板，也称盒板或平板；长度很长、成卷交 货的称为钢带，也称卷板。 生产工艺：生产过程中由于不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度高。而且冷轧产品的尺寸精度高，产品的性能和组织能满足一些特殊的使用要求，如电磁 性能、深冲性能等。 规格：厚度为0.2-4mm，宽度为600-2 000mm，钢板长度为1 200-6 000mm。 牌号：Q195A-Q235A、Q195AF-Q235AF、Q295A(B)-Q345 A(B)；SPCC、SPCD、SPCE、ST12-15;DC01-06 性能：主要采用低碳钢牌号，要求具有良好的冷弯和焊接性能，以及一定的冲压性能。 应用领域：冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。 请教大家钢材材质,牌号的相关知识! 请教大家一些问题:镀锌,冷轧,热轧钢材的材质与牌号代表的什么意思: 如SGCC,DX51D+Z,JY120,WLZX,DX51D
环保,SGH340,DC520+Z,SECCN5,DX520+ZF,ST02Z,SPCC,DC01,ST12,ST14,45#等还有很多,希 望大家能够介绍一下这方面的知识,或者那个网站可以查到这些资料!谢谢大家! 问题补充：不同牌号和材质的钢材,都具体什么做什么用的,大都用在什么地方? 钢材按大类分，按用途分，可分为型材、板材、管材、建材三大类。 而本问题所提出的冷轧、热轧和镀锌属于板材类钢材。 SGCC（镀锌板） DX51D+Z（以DX51D冷板为基材的镀锌板） JY120（咬合级，锌层120g/m2的镀锌板） WLZX（武钢产专用无锌花标准镀锌板） DX51D环保（以DX51D冷板为基材的镀锌板，环保即为符合欧盟环保要求RoHs指令）SGH340（以热轧为基材的镀锌板，通常是邯郸钢厂生产的）DC52D+Z（以DC52D冷板为基材，可冲压级的镀锌板） SECCN5（电镀锌板、表面进行耐指纹处理） DX52D+ZF（镀锌板） ST02Z（以ST02冷板为基板的镀锌板） SPCC（这个是冷板中常用的牌号） DC01（冷板中常用的牌号，武钢常用） ST12（冷板中常用的牌号） ST14（深冲级冷板） 45#（中碳钢的牌号）
天津鞍钢天铁冷轧薄板有限公司 信息公开报告 二O一五年
天津鞍钢天铁冷轧薄板有限公司 信息公开报告 编制：安环管理部 审核： 批准：
天津鞍钢天铁冷轧薄板有限公司信息公开 1 管理者致辞 随着我国经济的快速发展，环境形势日趋严峻，环境和发展的矛盾日益突出，我公司为了适应当前环境，更好地使企业在激烈的竞争中生存和发展，不断从生产的环节入手提高资源利用率，减少废弃物排放，以“节能、降耗、减污、增效”为目的，更好的实现经济效益与环境效益“双赢”。天津鞍钢天铁冷轧薄板有限公司承诺：清洁生产，美化环境；守法诚信，和谐发展；科学管理，持续改进。 2、企业概况 2.1 天津鞍钢天铁冷轧薄板有限公司坐落在天津空港经济区，2009年元月注册成立，法人代表刘超英。前身为天津天铁集团钢板有限公司，2008年12月29日经天津市工商局批准更名注册。公司2006年6月开工建设，拥有员工664人。 2.2 公司从事钢压延加工行业，先后投资60多亿元建成了具有世界先进水平的酸洗连轧生产线、连续热镀锌生产线、连续退火生产线和精整生产线，规模为年产150万吨冷轧板、30万吨镀锌板、80万吨连退板。产品规格为厚度0.25-2mm,宽度700-1600mm。产品定位在汽车板、高档环保
家电板、高档建筑板。 2.3 公司2015年度总资产825197.63万元，销售额240172.56万元。 2.4 公司本年度未发生重大变化。 2.5 2.6 我公司本年度环保目标吨钢耗新水降低0.1%，吨钢耗电降低0.1%，吨钢耗气降低0.1%。 3 环境管理绩效情况 3.1 建设项目环境保护履行情况
内蒙古科技大学 本科生毕业设计讲明书（毕业论文） 题目：设计年产136万吨 的4100mm宽厚板 车间 学生姓名：董振华 学号：1076806536 专业：材料成型及操纵工程 班级： 10级成型5班 指导教师：曹建刚（教授）
设计年产量136万吨的宽厚板厂 摘要 关键词：宽厚板；生产工艺；车间设计；轧制
Design of heavy plate plant with 136million ton annual output Abstract
Key words:
第一章总论 宽厚板要紧用于造船、桥梁、建筑、汽车制造、容器制造、机械制造等行业，同时随着国民经济的增长，需求量也大为增加，品种范围也十分广泛。 1.1国内外宽厚板生产进展概况 1.1.1国内宽厚板生产进展概况 新中国成立之后，苏联的援助建设下，我国的宽厚板轧机有了专门大的进展，在质量和性能上都有了明显提高。我国先后又在武钢建成3800mm宽厚板轧机、济钢3500mm宽厚板轧机等13套三辊劳特式轧机，为我国以后的板材进展提供了坚实的基础。70年代以后，由于国外市场的限制对我国出口先进设备技术，我国开始了自行研制板材的生产，并逐步向宽板方向进展研制。
在1978年舞阳钢厂自行研制设计制造了第一套4200mm宽厚板轧机；首钢从国外引进国外已淘汰不用的二手设备3300mm宽厚板轧机，但这俩套轧机设备也满足那个时候我国国防建设的需要[1]。 改革开放后，我国的宽厚板轧机大多在原有的基础之上再稍加改进和引进国外先进设备进行改装，能解决差不多上的轧机的尺寸偏小、长度偏短、宽度偏窄、板型质量差、偏差大以及在经济效益上有了专门大的提高。最后，我国通过十几年的改进、进展和引进国外较先进技术，不断的提高了轧机的产能、生产技术和生产设备，同时我国的轧机也具备较先进电控设备、热处理工艺和操纵轧制操纵冷却的装备技术水平。 进入21世纪以后，我国的经济水平达到前所未有的提高，国内GDP也迅速提高。我国的钢铁企业开始了雨后春笋大量从国外引进新的宽厚板轧机生产设备和生产技术，使得生产的品种范围扩宽，生产的领域范围也更大。十一五期间，酒钢引进了一套具有高强度的3800mm宽厚板轧机，同时实现了厚度自动操纵和过程自动化生产。宝钢5000mm轧机投产，鞍钢、济钢、武钢进行宽厚板轧机的改造和自主技术设备的应用。最近些年，我国首
宝钢冷轧方向发展及现状 宝钢冷轧方向发展及现状 一、创建 改革开放后，上海家用电器、搪瓷制品、自行车、电冰箱、罐头食品等加工工业蓬勃发展，所用冷轧薄卷板、镀锡卷板的数量急剧上升，国内供应缺口很大，70%靠进口解决。为此市冶金工业局在“七五”发展规划中提出建立一个年产30万吨冷轧薄卷板的专业厂，而后再通过第二期工程发展至50万吨，并生产镀锡板等产品，满足市场需要，优化产品结构。此项目得到市政府领导的支持。1988年，项目经国家计委批准，列为上海市重点工程之一，有上海第一钢铁厂、上海实事公司、中国物资开发投资公司、美国上海太平洋合股有限公司共同投资，建立中美合资益昌薄板有限公司。第一期工程的基建投资为7.11亿元，其中外汇6970万美元。 该项目于1989年2月16日动工建设；七大生产机组的设备分别由法国、奥地利和美国引进。1990年11月29日，五机架连轧机组先行试车，轧出第一卷0.5毫米厚的冷轧卷板。1991年2月15日，七大机组全线开通，辅助设施全部运行，经10个月的负荷试车和试生产，当年产冷轧薄卷板47279吨，1992年达到13.84万吨，1993年增至17.55万吨。 二、生产机组 酸洗机组益昌薄板厂生产的冷轧卷板，采用热轧卷板作为坯料。轧制前需先进行酸洗，将黏附在热轧卷板中的氧化铁皮清除掉，以确保冷轧板在轧制时的表面质量。该厂在设计和引进设备的过程中即着眼于工艺的先进性，预计二期工程的产量将达到年产50万吨的水平，故酸洗能力必须大于此数；还需具有良好的酸回收装置，既能节约酸的用量，又不致造成环境的污染。经对国外拟引进的两条生产线的比较和论证，最后选择了奥地利鲁特纳（RUTHNA）公司生产的“推拉式酸洗机组”。该机组是20世纪80年代末世界上推拉式酸洗机组中速度最快的一套，最大运行速度每分钟180米，年酸洗能力为55.8万吨，能满足二期工程的需要；同时，该机组还配备了酸再生装置，酸回收率可达99%以上。投产后达到了预期的效果。 冷轧机组1988年8月15日，经市政府研究，作出了主机购买二手设备的决定。工程指挥部根据产品方案、产品质量要求及外方供货可能条件等因素，从10套可供选择的二手设备中，遴选出其中的3套，向国内专家咨询，最后确定引进法国索拉克（SOLLAC）公司的1套五机架冷轧机组。该机组当时还在生产，引进后“原拆原装”，易于迅速投产。该机组年产（包括马口铁在内）可达50万吨，轧制的厚度为0.17～0.49毫米的薄规格，引进投产后对当时填补空白，生产0.2毫米冷轧卷板比较有利。机组自1991年2月投产后，运行正常，随着益昌薄板厂管理水平和工人操作水平的提高，产量逐年增长。从市场需要和本单位经济效益出发，生产0.5毫米及0.5毫米以下的冷轧薄卷板。 清洗机组钢板轧制后需进行脱脂清洗，益昌薄板厂所应用的“电解式脱脂清洗机”，亦是从法国索拉克公司引进的二手设备。该机组最高运行速度为每分钟710米，年处理能力为32.2万吨。建成投产后，运行正常，能满足生产的需要。 热处理炉益昌薄板厂根据第一期工程的需要，从奥地利艾伯纳（EBNER）公司引进34台年产能力32万吨的“强对流全氢罩式热处理炉”。投产后，炉内还原气氛强烈，氢气纯度为99.999%，采用强烈对流工艺，并由微机处理控制炉台的加热和冷却全过程。这一炉群属于当时世界上同类热处理炉中装备规模最大的炉群，由于采用了世界上正在推广的最新工艺技术，故保证了所生产的冷轧薄板性能良好，质量优良。 平整机组从美国铁平公司引进的辊径480毫米/辊径1190毫米、辊长1220毫米双机架平
1.1 宝山钢铁股份2030mm冷轧厂 1.1.1 生产规模及产品方案 1.1.1.1 生产规模 宝山钢铁股份2030mm冷轧厂（以下简称宝钢2030mm冷轧厂）年生产规模210万t，其中冷轧板卷150万t，热镀锌板卷9万t，电镀锌板卷9万t，采涂板卷16万t，捆带1.4～1.8万t．另外，在2001年新建一条连续酸洗机组，增加热轧酸洗板75万t/a． 1.1.1.2 产品方案 产品方案如表1-1所示。 1.1.1.3 热轧原料 热轧钢卷钢种：Q195～Q235、08Al、Q295～Q345、IF。 热轧钢卷规格： 带钢厚度 1.8～6.0 带钢宽度 900～1900 钢卷径φ762mm 钢卷外径∮1200～2150mm 钢卷质量最大43.6t 单位质量最大23kg/mm 年需要量： 237.8万t
供给方式：由宝山钢铁股份2030mm热轧厂供给 1.1.2 机组组成 1号连续酸洗机组 1条 2号连续酸洗机组 1条 连续式五机架冷轧机组 1条 罩式退火炉 152座 单机架平整机 1条 连续退火机组 1条 连续热镀锌机组 1条 连续电镀锌机组 1条 彩涂机组 1条 电解脱脂机组 1条 压型机组 1条 横剪机包装机组 1条 纵剪及包装机组 1条 重卷机组 1条 1.1.3 机组设备 1.1.3.1 1号连续酸洗机组 （1）机组主要工艺参数如下： 机组形式：连续酸洗机组。 酸洗工艺：浅槽紊流酸洗。 钢卷规格：入口出口 带钢厚度 1.8～6.0mm 1.8～6.0mm 带钢宽度 900～1900mm 900～1900mm 钢卷径φ762mm φ762mm 钢卷外径∮1200～2150mm ∮1200～2150mm 钢卷质量最大43.6t 最大45t 单位质量最大23kg/mm 最大23kg/mm(带宽小于1300mm) 最大34.5kg/mm(带宽不小于1300mm) 酸洗工艺速度：最大360m/min 酸洗介质： HCl 200g/l 年酸洗量： 237.8万t 投产年月： 1988年 供货商：西马克 （2）机组主要单体设备性能如表1-2所示。 表1-2 宝钢2030mm冷轧厂1号酸洗机组主要单体设备性能
1、不锈钢系列 执行标准 类似标准 特性 用途 企业标准 中国 日本 美国 1Cr18Ni9 1Cr18Ni9 - 302 经冷加工有高的强度，但伸长率比1Cr17Ni7稍差。 建筑用饰件。 0Cr18Ni9 0Cr18Ni9 SUS304 304 作为不锈耐热钢使用最广泛。 食品用设备，一般化工设备。 0Cr19Ni9（SUS304） 0Cr19Ni9 SUS304 304 具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。 家庭用品、橱柜、室内管线、 热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。 00Cr19Ni10（SUS304L ） 00Cr19Ni10 SUS304L 304L 比0Cr19Ni9碳含量更低，耐晶间 腐蚀性优越，为焊接后不进行热 处理部件类。 需要较高耐腐蚀性的化学、煤炭、石油产业部门的设备、建筑材料、耐热部件和难以进行热处理的部件。 0Cr17Ni12Mo 2（SUS316） 0Cr17Ni12Mo2 SUS316 316 在海水和其它各种介质，耐腐蚀性比0Cr19Ni9好。 海水用设备、化学、染料、造纸、草酸、肥料生产设备、照相、食品工业、沿海设施。 00Cr17Ni14M o2（SUS316L ） 00Cr17Ni1 4Mo2 SUS316L 316L 为0Cr17Ni12Mo2的超低碳钢，耐晶间腐蚀性更好。 海水、化学、染料、造纸、草 酸、肥料生产设备、照相、食 品工业、沿海设施，特别适用 于机械及化工工业设备。 0Cr18Ni10Ti （SUS321） 0Cr18Ni10Ti SUS321 321 添加Ti 提高耐晶间腐蚀性，耐热 性、高温强度及高温抗氧化性良好，加工性、焊接性良好，不推荐作装饰部件。 耐热材料，汽车、飞行器排气管管路，锅炉炉盖、管道、化学装置、热交换器 2、铁素体 执行标准 类似标准 特性 用途 企业标准 中国 日本 美国 00Cr11Ti （SUH409L ） 00Cr11Ti SUH409L - 加工性能、焊接性能良好，高 温抗氧化性能良好，能够承受的温度范围从室温直到575℃，淬火硬度高。 广泛应用于汽车尾气排气系统。 1Cr17（SUS430） 1Cr17 SUS430 430 耐蚀性良好的通用钢种，热膨 胀率低，成型性及耐氧化性 好。 耐热器具、燃烧器、家电用品、餐具、厨房洗涤槽。
宽厚板用途 宽幅中厚板是重要的战略物资，其用途非常广泛，主要用于10万吨以上大型船舶和大口径油气直缝焊管，以及武器装甲、巨型桥梁结构钢、海上钻井平台结构钢、核电站安全壳、大型水坝闸门、电站高压锅炉钢板、炼钢高炉炉壳、大型油气储罐、大型机械结构钢、模具钢、超高层建筑等领域。 当年建设九江大桥时，桥梁结构钢板要求厚50mm，长18米，单重11吨，由鞍钢2800mm轧机生产，因单重与尺寸满足不了，铁道部只好修改钢板尺寸，增加拼接焊缝。宝钢在建设炼钢高炉过程中，需要大单重宽厚钢板，因为舞钢无法生产，最后只好修改结构，由此可见宽厚钢板的重要性。 目前世界造船行业的发展趋势是，采用大分段造船工艺，及大尺寸船用钢板以减少焊缝，缩短造船周期，因此需要大量采购船用宽厚钢板。国外建造10万吨级以上船舶，多数采用宽度4000mm以上船用钢板。随着我国造船能力的提升，上海外高桥造船厂生产的30万吨级油轮，钢板最大宽度要求达到4500mm，这就需要由4.8米以上的轧机生产。尤其在军用造船领域，大单重宽厚板更是不可或缺。以美国“尼米兹”级航母为例，其飞行甲板面积达18200平方米，相当于3个足球场，由50毫米厚的HSLA-80钢板和复合装甲材料组成；既要承受战机起降时的强大冲击力和火焰灼烧，又要有足够的防弹能力；因此必须要用大尺寸钢板，以减少焊缝增加强度。整艘尼米兹级航母共采用各种特殊钢板达45000吨以上，仅铺设飞行甲板就需要特种钢板约8000吨。 特宽厚板还是石化建设领域的重要材料，长距离油气输送管道由钢板卷焊而成，管径分为18、24、30、36、42、48、54、60、64英寸等十个等级。56英寸（1422mm）以下的焊管钢板可以由4.8米轧机提供，而64英寸（1626mm）大口径直缝焊管所需钢板宽度达到5.11米，只能由5500mm轧机轧制。一条1000公里长的64英寸管道大约需要消耗25万吨钢板。矗立在深海的石油钻井平台需要抵御狂风巨浪的侵袭，每座消耗钢材数万吨，使用的钢板最大宽度为5200mm，显然只有5500mm轧
宝山钢铁股份有限公司企业标准 宝钢资源查询 冷连轧低碳钢板及钢带 (Q/BQB 403-2009 代替Q/BQB 403-2003、BZJ492-2004) 1 范围 本标准规定了冷连轧低碳钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。 本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧低碳钢板及钢带（以下简称钢板及钢带）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222-2006 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228-2002 金属材料室温拉伸试验方法 GB/T 2523-2008 冷轧金属薄板（带）表面粗糙度和峰值数的测量方法 GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 5027-2007 金属薄板和薄带塑性应变比（r值）试验方法 GB/T 5028-1999 金属薄板和薄带拉伸应变硬化指数（n值）试验方法 GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法) GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T 20126-2006 非合金钢低碳含量的测定第2部分:感应炉(经预加热)内燃烧后红外吸收法 Q/BQB 400 冷轧产品的包装、标志及检验文件 Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差 3 分类和代号 3.1 钢板及钢带按用途区分应符合表1的规定。
国内主要宽厚板生产企业概况 1. 概况 有句话是这么说的：战争年代，工业的发展速度和创新水平都能得到很大的提高。宽厚板的发展也是如此，最初由于战舰、航空母舰等武器装备的发展，对于钢板的质量、强度以及厚度等要求越来越高，宽厚板轧机在这期间得到了很大发展。 和平年代，应大型桥梁，核电站，大型水坝，油田钻井平台，大型机械等领域的需要，宽厚板得到了更广泛的应用，这也促进了宽厚板行业的迅猛发展。厚钢板产量从2004年的821.26万吨发展到2009年的1874.86万吨，增长了128.3%，而今年也继续保持增长趋势，前10个月的产量就已经达到1860.9万吨。特厚板的产量增长速度也比较快，从2004年的180.01万吨增至2009年的474.56万吨，增长幅度达163.6%，今天1-10月份的产量达393.1万吨。而在2000年的时候，我国特厚板产量仅为71.43万吨，从2003年以后，随着我国经济的高速发展，国内也相继投产了一批具有世界先进水平的特宽厚板轧机，之后一直到2007年我国特厚板的产量也以每年百分之三十几的速度增长。
从地区来看，我国目前特厚板产量最大的省份是河南省，今年1-10月份特厚板产量已经达到109.2万吨了，其中贡献最大的是舞阳钢铁，现在已经成为我国宽厚板生产基地。其次是湖南省，随着华菱湘钢2006年8月建成投产目前国内配置水平最高、最大的常化热处理炉，产量迅速从2005年的4.33万吨跃升到2006年的37.77万吨。河北省也在特厚板市场上占有较大份额，今年前10个月的特厚板产量已经达到43.3万吨。而近两年产量增长最快的要数江苏省，迅速崛起的民营钢企沙钢、长达、益成等宽厚板生产企业也渐渐在市场上占据了一席之地。
宝钢核电用钢Steel for Nuclear Power Plant
1 前言 2宝钢股份质量保证体系 3主要认证 3认证证书 4主要制造单元及工艺介绍 6核电用钢主要制造单元 6制造工艺流程 8典型核电用钢介绍 11碳钢钢板 11常用规格范围 11典型牌号工程应用举例 11不锈钢及合金板带 12常用规格范围 12典型牌号工程应用举例 12碳钢及合金钢无缝钢管 13常用规格范围 13典型牌号工程应用举例 13不锈钢无缝钢管 14常用规格范围 14典型牌号工程应用举例 14690合金U型管 14制造工艺流程 15常用规格范围 15不锈钢及镍基合金棒、丝、带材、锻件 16常用规格范围
16典型牌号工程应用举例16钢筋及线材 17常用规格范围 17典型牌号工程应用举例17宝钢股份检验检测 18实验室认可证书 18主要检验检测项目及设备19全程贸易服务 22售前技术商谈 22售中精益运营 23售后跟踪服务 24便捷的远程服务 24 C o n t e n t s
2 宝山钢铁股份有限公司 (简称宝钢股份以其诚信、人才、创新、管理、技术诸方面综合优势, 奠定了在国际钢铁市场上世界级钢铁联合企业的地位。《世界钢铁业指南》评定宝钢股份在世界钢铁行业的综合竞争力为前三名, 认为是未来最具发展潜力的钢铁企业。 宝钢股份为实现核电用钢国产化目标, 不断完善核电用钢生产装备和产品系列, 相继建成了具备国际先进水平的电炉、大型真空感应炉、快锻和径锻机、热挤压机等关键设备以及高合金棒线材、宽厚板和合金板带等产线, 形成了碳钢、不锈钢、特钢三大产品体系, 产品包括碳钢、不锈钢、镍基合金、钴基合金以及配套焊接材料 , 覆盖板、管、棒、丝、锻件等形态, 是国内核电用钢品种、规格、形态覆盖面最广的供应商。 宝钢股份生产的符合核安全Ⅰ、Ⅱ、Ⅲ级要求的核电用钢产品已用于制造堆内构件、控制棒驱动机构、燃料组件、安全壳、稳压器、蒸发器等关键设备。在秦山一期、秦山二期扩建、巴基斯坦恰希玛一期及二期、广东岭澳核电二期扩建、辽宁红沿河、福建宁德和浙江三门、山东海阳以及华能石岛湾等核电站工程建设中发挥了重要作用。 宝钢股份注重核电用钢的技术拓展和服务 , 组建了宝钢核电用钢技术专家团队和专业的贸易服务团队, 在生产装备、技术力量、质保体系、管理体系、营销体系等方面形成了较强的实力。宝钢股份已成为国内核电用钢的重要供应商。
宝钢冷轧各机组代码 作业线名称机组名称厂别备注C401 新酸洗2030冷轧 C101 老酸洗2030冷轧 C102 酸轧2030冷轧 C104 重卷2030冷轧 C108 镀锌2030冷轧 C109 彩涂2030冷轧 C111 电镀锌2030冷轧 C112 连退2030冷轧 C311 电镀锌2030冷轧 C129 酸再生2030冷轧 C202 酸轧1420冷轧 C212 连退1420冷轧 C117 1#镀锡1420冷轧 C217 2#镀锡1420冷轧 C211 电镀锌1550冷轧 C312 连退1550冷轧 C208 镀锌1550冷轧 C209 彩涂1550冷轧
C308 镀锌1550冷轧C309 彩涂1550冷轧C502 酸轧1730冷轧C512 连退1730冷轧C608 镀锌1730冷轧C708 镀锌1730冷轧C402 酸轧1800冷轧C412 连退1800冷轧C408 镀锌1800冷轧C508 镀锌1800冷轧C808 镀锌1800冷轧C302 硅钢酸轧1550硅钢Q118 硅钢连退1550硅钢Q218 硅钢连退1550硅钢Q318 硅钢连退1550硅钢Q101 硅钢酸洗硅钢 Q102 硅钢酸轧硅钢 Q202 硅钢酸轧硅钢 Q302 硅钢酸轧硅钢 Q418 硅钢连退硅钢 Q112 DCL 硅钢 Q212 DCL 硅钢
Q312 DCL 硅钢 Q114 ECL(镀铬硅钢 Q214 ECL 硅钢 Q402 酸轧硅钢 Q502 酸轧硅钢 Q518 硅钢连退硅钢 Q412 DCL 硅钢 Q314 ECL 硅钢 C633 新酸洗1220冷轧C602 酸轧1220冷轧C608 1#电镀锡1220冷轧C612 连退1220冷轧C6317 2#电镀锡1220冷轧C6217 TFS 1220冷轧
进入 21 世纪以来，大型造船业，海洋工程，桥梁、大口径石油、天然气输送管线、大型压力容器和贮罐、重型建筑结构(特别是高层、防火、耐侯、大跨度和非对称的空间结构用途、机械工程的技术进步和旺盛需求，极大地拉动了宽厚板的发展，低合金、高强度的宽厚板 的生产技术进步。 宽厚板轧机生产的产品的厚度在 5- 100(200)mm，宽度在 3500- 4800(5300)mm。 高强度宽厚板钢材的屈服强度一般在 345MPa 以上，用于重大钢结构的则有 Q345、Q390、Q420 和 Q460，例如 2008 年奥运会主体工程———国家体育场(鸟 巢结构)就大量使用了舞阳钢厂 生产的厚度为 110mm 的 Q460E- Z35 钢板。为了提高安全性和整体性能，减轻 自重，减少焊接量，造船和海洋平台则多用 D36 和 E36 以上的宽厚板，用于大 口径石油和天然气输送管线多用 X70 级以上，甚至 X100和 X120 等级的抗硫 化氢腐蚀的宽厚板。这些用途的 宽厚板往往还单独或综合要求具有良好的低温冲击性能，抗焊接热影响和裂纹敏 感特性，或者试件断面收缩率Ψ达到 25%或 35%以上的抗层状撕裂的性能。生 产工艺简单。中厚钢板大约有200年的生产历史，它是国家现代化不可或缺的一 项钢材品种，被广泛应用于大直径输送管、压力容器、桥梁、锅炉、海洋平台、 坦克装甲、各类战舰、车辆、机器结构、建筑构件等领域。其种类繁多，使用温 度要求广（-200—600℃），使用环境要求复杂（耐蚀性、耐候性等），使用强度 要求高（强韧性、焊接性能好等）。一个国家的中厚板轧机水平也是一个国家钢 铁工业装备水平的标志之一，进而在一定程度上也是一个国家工业水平的反映。 随着我国工业的发展，对中厚板产品，无论是数量上还是品种质量上都提出了更 高的要求。 控制轧制和控制冷却技术在国际上称为TMCP(Thermo-MechanicalControl Process),也 有直译为热机械处理),它以冶金工艺(如再结晶、相变、沉淀)为基础,并充分利用强化机理(如固溶强化、沉淀强化、晶粒位错强化),特别是通过限制变形和温度条件使晶粒细化,将强度和韧性良好结合,使轧后状态下的钢板获得预定的最佳材质性能。随着微合金细晶粒钢的进一步开发,它既有高强度,又由于碳含量的降低(≤0. 15% ),碳当量随之降低为0. 32%～0. 38%,从而进一步提高了钢板的韧性和焊接性能。在控制轧制后再加速冷却,又进一步提高了钢板的综合性能。因此TM-CP是当今厚板生产中最关键的工艺技术,可用来生产高屈服强度、高韧性和良好焊接性能的厚板
宝钢集团低成本运营下产业链重整策略分析 一、当前低成本运营措施 1、宝钢中厚板分公司探索COREX炉低成本生产模式 中厚板分公司积极探索COREX炉低成本生产模式， COREX炉燃料比、焦比等关键技术、经济指标均为历史最好水平。 与传统的高炉相比，COREX炉一直存在作业率低等先天不足。为了缓解这一难题，中厚板分公司把稳定生产、提高COREX炉作业效率、发挥产能规模作用等列入重要攻关课题，大幅减少了非计划停炉时间，1月份作业率达到94.73%。 2、宝钢：低成本的钢铁巨人 1978年11月7日，在上海宝山区月浦以东的滩涂上，一个设计规模为年产钢、铁各600万吨的上海宝山钢铁总厂打下了第一根桩，近30年过去，当年那个钢铁厂已由一个“新生儿”经历了新建、扩建、重组、改造等种种历练成为中国钢铁业“领袖”，而旗下的宝钢股份（600019.SH）盈利能力也远远超过其他钢企。 市场上很少有宝钢产品销售，因为其产品大多被用户预订。由于主要定位于高端钢铁产品，宝钢主要生产国内供不应求的高附加值板管钢材。目前在国内，这些产品40%以上的需求要靠进口满足，而这个市场正在以每年高于10%的速度增长。广发证券的分析报告指出，宝钢碳钢冷轧和碳钢热轧产品的毛利率水平都处于行业26%和37%的较高水平，这正说明了公司薄板在汽车和家电上的竞争优势。 能够拿出像样的产品，与宝钢设备和技术的先进有很大关系。建
厂以来，宝钢就肩负重大国家战略：带领中国钢铁业缩小与国外在产品品种与质量上的差距，弥补国内缺少的高端钢铁产品，公司一期、二期和三期的生产线建设都使用了当时世界上最先进的设备和技术。而从2000年上市以来，宝钢用于更新改造的投资就达208.7亿元。 目前宝钢的直供用户达300多家，主要集中在汽车、家电、石油管线、集装箱、金属制品、包装等行业，其70%以上的产品销售给直供用户和战略用户。一位宝钢的客户告诉记者，与其他钢厂相比，宝钢的售后服务更成熟些，不仅可以实现战略用户24小时内服务到现场，开通网上“客户通道”，还可以允许大客户“赊账”，进货后一年再付款。 由于较早地对上游资源进行投资，有效地控制了原材料价格波动对公司所造成的威胁，并在十年前就与中远等海运企业签署了长期海运合同，锁定海运价格，宝钢在目前海运和原料成本高企的尴尬情况下镇定自若，长期合同价格甚至比现货海运价格还低十几美元。 二、当前产业链重整措施与成本控制 1、投资汽车外围产业宝钢延伸产业链 钢铁业开始以合资控股、参股等实质性的资本运作方式，向其下游的汽车产业寻求产业增值机会。这种上下游产业之间的资本渗透和融合，对提高中国制造业的整体实力十分有利。 宝钢在加强钢铁主业的价值创造能力的同时，正在想方设法延伸其产业链，扩大产业链的增值效应。宝钢发展汽车零部件产业，将以车轮、车体、动力传动系统和汽车底盘系统的生产和供应为核心，计
