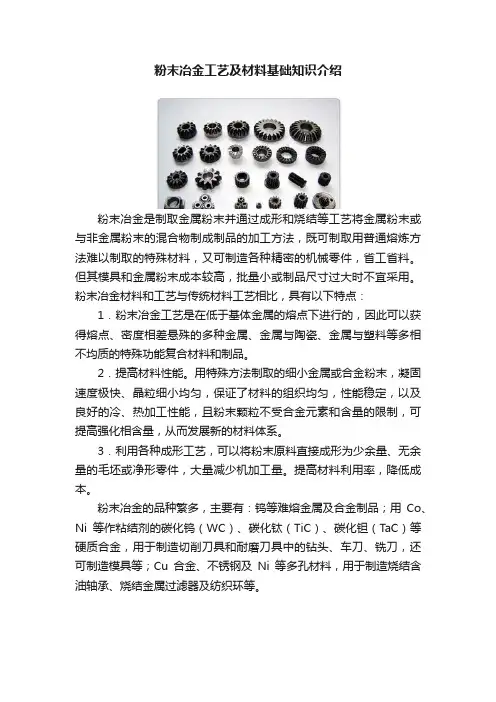

粉末冶金工艺及材料基础知识介绍
粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点：
1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。
2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。
3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。
粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。
1 粉末冶金基础知识
⒈1 粉末的化学成分及性能
尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。
1.粉末的化学成分
常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。
2.粉末的物理性能
⑴粒度及粒度分布
粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。图7.1.1描绘了由若干一次颗粒聚集成二次颗粒的情形。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。
⑵颗粒形状
即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。
⑶比表面积
即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。
3.粉末的工艺性能
粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。
⑴填充特性
指在没有外界条件下，粉末自由堆积时的松紧程度。常以松装密度或堆积密度表示。粉末的填充特性与颗粒的大小、形状及表面性质有关。
⑵流动性
指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。流动性受颗粒粘附作用的影响。
⑶压缩性
表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。
⑷成形性指粉末压制后，压坯保持既定形状的能力，用粉末能够成形的最小单位压制压力表示，或用压坯的强度来衡量。成形性受颗粒形状和结构的影响。
1.2 粉末冶金的机理
1.压制的机理
压制就是在外力作用下，将模具或其它容器中的粉末紧密压实成预定形状和尺寸压坯的工艺过程。钢模冷压成形过程如图7.1.2所示。粉末装入阴模,通过上下模冲对其施压。在压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒表面的氧化膜破碎，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合作用增强，从而形成具有一定密度和强度的压坯。
2.等静压制
压力直接作用在粉末体或弹性模套上，使粉末体在同一时间内各个方向上均衡受压而获得密度分布均匀和强度较高的压坯的过程。按其特性分为冷等静压制和热等静压制两大类。
⑴冷等静压制
即在室温下等静压制，液体为压力传递媒介。将粉末体装入弹性模具内，置于钢体密封容器内，用高压泵将液体压入容器，利用液体均匀传递压力的特性，使弹性模具内的粉末体均匀受压。因此，冷等静压制压坯密度高，较均匀，力学性能较好，尺寸大且形状复杂，已用于棒材、管材和大型制品的生产。
⑵热等静压制
把粉末压坯或装入特制容器内的粉末体置入热等静压机高压容器中，施以高温和高压，使这些粉末体被压制和烧结成致密的零件或材料的过程。在高温下的等静压制，可以激活扩散和蠕变现象的发生，促进粉末的原子扩散和再结晶及以极缓慢的速率进行塑性变形，气体为压力传递媒介。粉末体在等静压高压容器内同一时间经受高温和高压的联合作用，强化了压制与烧结过程，制品的压制压力和烧结温度均低于冷等静压制，制品的致密度和强度高，且均匀一致，晶粒细小，力学性能高，消除了材料内部颗粒间的缺陷和孔隙，形状和尺寸不受限制。但热等静压机价格高，投资大。热等静压制已用于粉末高速钢、难熔金属、高温合金和金属陶瓷等制品的生产。
3.粉末轧制
将粉末通过漏斗喂入一对旋转轧辊之间使其压实成连续带坯的方法。将金属粉末通过一个特制的漏斗喂入转动的轧辊缝中，可轧出具有一定厚度、长度连续、强度适宜的板带坯料。这些坯体经预烧结、烧结，再轧制加工及热处理等工序，就可制成具有一定孔隙度的、致密的粉末冶金板带材。粉末轧制制品的密度比较高，制品的长度原则上不受限制，轧制制品的厚度和宽度会受到轧辊的限制；成材率
高为80%～90%，熔铸轧制的仅为60%或更低。粉末轧制适用于生产多孔材料、摩擦材料、复合材料和硬质合金等的板材及带材。
4.粉浆浇注
是金属粉末在不施加外力的情况下成形的，即将粉末加水或其它液体及悬浮剂调制成粉浆，再注入石膏模内，利用石膏模吸取水分使之干燥后成形。常用的悬浮剂有聚乙烯醇、甘油、藻肮酸钠等，作用是防止成形颗粒聚集，改善润湿条件。为保证形成稳定的胶态悬浮液，颗粒尺寸不大于5μm～10μm，粉末在悬浮液中的质量含量为40%～70%。粉浆成形工艺参见本书6.2.2。
5.挤压成形
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。按照挤压条件不同，分为冷挤压和热挤压。冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
挤压成形能挤压出壁很薄直经很小的微形小管，如厚度仅0.01mm，直径1mm 的粉末冶金制品；可挤压形状复杂、物理力学性能优良的致密粉末材料，如烧结铝合金及高温合金。挤压制品的横向密度均匀，生产连续性高，因此，多用于截面较简单的条、棒和螺旋形条、棒（如麻花钻等）。
6.松装烧结成形
粉末未经压制而直接进行烧结，如将粉末装入模具中振实，再连同模具一起入炉烧结成形，用于多孔材料的生产；或将粉末均匀松装于芯板上，再连同芯板一起入炉烧结成形，再经复压或轧制达到所需密度，用于制动摩擦片及双金属材料的生产。
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。按照挤压条件不同，分为冷挤压和热挤压。冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
7.爆炸成形
借助于爆炸波的高能量使粉末固结的成形方法。爆炸成形的特点是爆炸时产生压力很高，施于粉末体上的压力速度极快。如炸药爆炸后，在几微秒时间内产生的冲击压力可达106MPa（相当于107个大气压），比压力机上压制粉末的单位压力要高几百倍至几千倍。爆炸成形压制压坯的相对密度极高，强度极佳。如用炸药爆炸压制电解铁粉，压坯的密度接近纯铁体的理论密度值。
爆炸成形可加工普通压制和烧结工艺难以成形的材料，如难熔金属、高合金材料等，还可压制普通压力无法压制的大型压坯。
除上述方法外，还有注射成形及热等静压制新技术等新的成形方法。
2.烧结的机理
烧结是粉末或压坯在低于其主要组分熔点温度以下的热处理过程，目的是通过颗粒间的冶金结合以提高其强度。随着温度升高，粉末或压坯中产生一系列的物理、化学变化：水和有机物的蒸发或挥发、吸附气体的排除、应力消除以及粉末颗粒表面氧化物的还原等，接着粉末表层原子间的相互扩散和塑性流动。随着颗粒间接触面的增大，会产生再结晶和晶粒长大，有时出现固相的熔化和重结晶。以上各过程常常会相互重叠，相互影响，使烧结过程变得十分复杂。烧结过程中制品显微组织的变化如图7.1.3所示。
2 粉末冶金工艺
2.1 粉末制备
金属粉末的制备方法分为两大类：机械法和物理化学法。还有新研制的机械合金化法，汞齐法、蒸发法、超声粉碎法等超微粉末制造技术。制备方法决定着粉末的颗粒大小、形状、松装密度、化学成分、压制性、烧结性等。
2.2粉末的预处理
粉末的预处理包括粉末退火、分级、混合、制粒、加润滑剂等。
2.3 成形
成形是将粉末转变成具有所需形状的凝聚体的过程。常用的成形方法有模压、轧制、挤压、等静压、松装烧结成形、粉浆浇注和爆炸成形等。
2.4 烧结
不同的产品、不同的性能烧结方法不一样。
⑴按原料组成不同分类。可以将烧结分为单元系烧结、多元系固相烧结及多元系液相烧结。
⑵按进料方式不同分类。分为为连续烧结和间歇烧结。
2.5 后处理
指压坯烧结后的进一步处理，根据产品具体要求决定是否需要后处理。常用的后处理方法有复压、浸渍、热处理、表面处理和切削加工等。
3 粉末冶金零件结构的工艺性
粉末冶金材料常用的成形方法是在刚性封闭模具中将金属粉末压缩成形，模具成本较高；由于粉末流动性较差，且又受到摩擦力的影响，压坯密度一般较低且分布不均匀，强度不高，薄壁、细长形和沿压制方向呈变截面的制品还难以成形。因此，采用压制成形的零件结构的设计应注意下列问题。
⑴尽量采用简单、对称的形状，避免截面变化过大以及窄槽、球面等，以利于制模和压实，如图7.3.1所示。
⑵避免局部薄壁，以便装粉压实和防止出现裂纹,如图7.3.2所示。
⑶避免侧壁上的沟槽和凹孔，以利于压实或减少余块。
⑷避免沿压制方向截面积渐增，以利于压实。各壁的交接处应采用圆角或倒角过渡，避免出现尖角，以利于压实及防止模具或压坯产生应力集中。
4:粉末冶金材料
粉末冶金是一项很有发展的新技术、新工艺，已广泛应用在农机、汽车、机床、冶金、化工、轻工、地质勘探、交通运输等各方面。粉末冶金材料有工具材料及机械零件和结构材料。工具材料大致有粉末高速钢、硬质合金、超硬材料、陶瓷工具材料及复合材料等。机械零件和结构材料有粉末减摩材料，包括多孔减摩材料和致密减摩材料；粉末冶金铁基零件及粉末冶金非铁金属零件等。
转贴]粉末冶金生产的基本工艺流程 标签：转贴粉末冶金生产基本工艺流程时间：2008-11-26 21:23:53 点击：2803 回帖：0 上一篇：[转贴]金属磨损自修复抗磨剂的性下一篇：金相显微镜的外形尺寸图(图) 粉末冶金生产的基本工艺流程包括：粉末制备、粉末混合、压制成形、烧结及后续处理等。用简图表示于图7-1中。陶瓷制品的生产过程与粉末冶金有许多相似之处，其工艺过程包括粉末制备、成形和致密化三个阶段。 2．1 粉末制备 2．1．1 粉末制备 粉末是制造烧结零件的基本原料。粉末 的制备方法有很多种，归纳起来可分为机械 法和物理化学法两大类。 （1）机械法机械法有机械破碎法与液 态雾化法。 机械破碎法中最常用的是球磨法。该法 用直径10~20mm钢球或硬质合金对金属进行 球磨，适用于制备一些脆性的金属粉末（如 铁合金粉）。对于软金属粉，采用旋涡研磨 法。 雾化法也是目前用得比较多的一种机械 制粉方法，特别有利于制造合金粉，如低合 金钢粉、不锈钢粉等。将熔化的金属液体通 过小孔缓慢下流，用高压气体（如压缩空气） 或液体（如水）喷射，通过机械力与急冷作 用使金属熔液雾化。结果获得颗粒大小不同的金属粉末。图7-2为粉末气体雾化示意图。雾化法工艺简单，可连续、大量生产，而被广泛采用。
（2）物理化学法常见的物理方法有气相与液相沉 积法。如锌、铅的金属气体冷凝而获得低熔点金属粉末。 又如金属羰基物Fe(CO)5、Ni(CO)4等液体经180~250℃ 加热的热离解法，能够获得纯度高的超细铁与镍粉末， 称为羰基铁与羰基镍。 化学法主要有电解法与还原法。电解法是生产工业 铜粉的主要方法，即采用硫酸铜水溶液电解析出纯高的 铜。还原法是生产工业铁粉的主要方法，采用固体碳还 原铁磷或铁矿石粉的方法。还原后得到得到海绵铁，经 过破碎后的铁粉在氢气气氛下退火，最后筛分便制得所 需要的铁粉。图7-2 粉末气体雾化示意图 2．1．2 粉末性能 粉末的性能对其成形和烧结过程，及制品的性能都有重大影响，因而对粉末的性能必须加以了解。粉末的性能可分为物理性能、化学性能和工艺性能。物理性能有颗粒形状、粒度及粒度组成、密度、硬度、加工硬化性、塑性变形能力以及显微组织等；化学性能有化学成分；工艺性能有粉末的松装密度、流动性和压制性等。通常用下述几个主要性能来评价粉末的性能。 （1）颗粒形状、粒度及粒度组成 a．颗粒形状颗粒形状是决定粉末工艺性能的主要因素。用不同方法制造的粉末形状不同，如表7-2所示。颗粒的形状如图7-3所示。颗粒形状对粉末的压制成形和烧结都会带来影响。如表面光滑的粉末颗粒，其流动性好，对提高压坯的密度有利。但形状复杂的粉末，对提高制品的压坯强度有利，同时能促进烧结的进行。 表7-2 颗粒形状、松装密度与粉末生产方法的关系 粉末生产方法 粉末颗粒形状 松装密度g/cm3 粉末生产方法
粉末冶金工艺基本知识 粉末冶金成形 粉末冶金工艺及材料 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点： 1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。 2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。 3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。 粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。随着粉末冶金生产技术的发展，粉末冶金及其制品将在更加广泛的应用。 1 粉末冶金基础知识 ⒈1 粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴ 粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。图描绘了由若干一次颗粒聚集成二次颗粒的情形。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵ 颗粒形状 即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶ 比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴ 填充特性 指在没有外界条件下，粉末自由堆积时的松紧程度。常以松装密度或堆积密度表示。粉末
安全管理编号：LX-FS-A81397 粉末冶金基础知识 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
粉末冶金基础知识 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 （一）粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。
实际的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴填充特性 指在没有外界条件下，粉末自由堆积时的松紧程
毕业设计（论文） 题目:粉末冶金及模具设计 专业:数控应用技术 班 成都电子机械高等专科学校
二〇〇七年六月 摘要 本文主要围绕粉末冶金及模具设计开展了以下几方面的研究 1、在粉末冶金技术的特点及其在新材料中的作用进行研究，重点介绍了粉末冶金在工业中的重要性及其压制步骤。 2、在粉末冶金工艺中，根据产品的要求选择金属粉末或非金属粉末为原材料来压制。 3、在粉末冶金模具设计原理方面，本文重点围绕精整模具设计进行研究，归纳、总结并提出了精整模具三个关键零部件(芯棒、模冲、阴模)。
关键词：粉末冶金粉末冶金模具精整 Abstract This text was main circumambience powder metallurgy and molding tool design to open an exhibition the following several aspect of research 1,carry on research in the new function within material in the characteristics of technique of the powder metallurgy and it,point introduction the powder metallurgy is in the industry of importance and
it inhibit a step。 2,in the powder metallurgy the craft,according to the metals powder of the request choice or nonmetal powder of product for original material to inhibit。 3,at the molding tool design of the powder metallurgy principle,this text point around Jing's whole molding tool design carry on research and induce,summary and put forward Jing the whole key with three molding tool zero partses(Xin stick,mold blunt,Yin mold)new of classification method。 Key Words:Craft and material of the powder metallurgy Powder metallurgy molding tool The Jing is whole
粉末冶金工艺过程 2007-11-27 13:33 粉末冶金材料是指不经熔炼和铸造，直接用几种金属粉末或金属粉末与非金属粉末，通过配制、压制成型，烧结和后处理等制成的材料。粉末冶金是金属冶金工艺与陶瓷烧结工艺的结合，它通常要经过以下几个工艺过程： 一、粉料制备与压制成型 常用机械粉碎、雾化、物理化学法制取粉末。制取的粉末经过筛分与混合，混料均匀并加入适当的增塑剂，再进行压制成型，粉粒间的原子通过固相扩散和机械咬合作用，使制件结合为具有一定强度的整体。压力越大则制件密度越大，强度相应增加。有时为减小压力合增加制件密度，也可采用热等静压成型的方法。 二、烧结 将压制成型的制件放置在采用还原性气氛的闭式炉中进行烧结，烧结温度约为基体金属熔点的2/3～3/4倍。由于高温下不同种类原子的扩散，粉末表面氧化物的被还原以及变形粉末的再结晶，使粉末颗粒相互结合，提高了粉末冶金制品的强度，并获得与一般合金相似的组织。经烧结后的制件中，仍然存在一些微小的孔隙，属于多孔性材料。 三、后处理
一般情况下，烧结好的制件能够达到所需性能，可直接使用。但有时还需进行必要的后处理。如精压处理，可提高制件的密度和尺寸形状精度；对铁基粉末冶金制件进行淬火、表面淬火等处理可改善其机械性能；为达到润滑或耐蚀目的而进行浸油或浸渍其它液态润滑剂；将低熔点金属渗入制件孔隙中去的熔渗处理，可提高制件的强度、硬度、可塑性或冲击韧性等。 粉末冶金工艺的优点 1、绝大多数难熔金属及其化合物、假合金、多孔材料只能用粉末冶金方法来制造。 2、由于粉末冶金方法能压制成最终尺寸的压坯，而不需要或很少需要随后的机械加工，故能大大节约金属，降低产品成本。用粉末冶金方法制造产品时，金属的损耗只有1-5%，而用一般熔铸方法生产时，金属的损耗可能会达到80%。 3、由于粉末冶金工艺在材料生产过程中并不熔化材料，也就不怕混入由坩埚和脱氧剂等带来的杂质，而烧结一般在真空和还原气氛中进行，不怕氧化，也不会给材料任何污染，故有可能制取高纯度的材料。 4、粉末冶金法能保证材料成分配比的正确性和均匀性。 5、粉末冶金适宜于生产同一形状而数量多的产品，特别是齿轮等加工费用高的产品，用粉末冶金法制造能大大降低生产成．(林里粉末) 粉末冶金是制取金属粉末，及采用成形和烧结工艺将金属粉末（或金属粉末与非
硬质合金基础知识 1概述 1.1 硬质合金定义 硬质合金是由难熔金属硬质化合物和金属粘结剂经过粉末冶金方法而制成的。其中难熔金属化合物有碳化钨（WC）、碳化钛（TiC)、碳化铌(NbC)、碳化钽(TaC)等。粘结金属有铁（Fe)、钴(Co)、镍(Ni)等。 1.2 硬质合金的性能及用途 硬质合金具有熔点高、硬度高、屈服强度高；良好的耐磨性、导热性、抗腐蚀性、抗氧化性等特殊的优良性能，广泛地应用于切削刀具、耐磨零件、模具材料、矿用齿、石油控制件等方面。 1.3 硬质合金的分类 按照硬质合金的用途，可分为： （1）切削工具：用作各种各样的切削工具。如：焊接刀具、数控刀具、整体硬质合金钻头、PCB等。我国切削工具的硬质合金用量约占整个硬质合金产量的1/3。 （2）矿用工具：主要用于冲击凿岩用钎头，地质勘探用钻头，矿山油田用潜孔钻、牙轮钻以及截煤机截齿，建材工业冲击钻等。我国地矿用硬质合金约占硬质合金生产总量的25%。（3）模具：拉丝模、冷镦模、挤压模、冲压模、拉拔模以及轧辊等。用作各类模具的硬质合金约占硬质合金生产总量的8%， （4）结构零件：如压缩机活塞、车床夹头、磨床心轴、轴承轴颈等。 （5）耐磨零件：如喷嘴、导轨、柱塞、球、轮胎防滑钉、铲雪机板等。 （6）耐高压高温用腔体：顶锤、压缸等制品。 （7）其他用途：如表链、表壳、高级箱包的拉链头、硬质合金商标等。 2. 硬质合金生产流程
3 硬质合金性能与应用 硬质合金性能指标： 包括材质检测和外观尺寸检测。 ?密度D—密度是单位体积重量； ?硬度HRA、HV—表征合金抵抗变形和磨损的能力； ?相对磁饱和Ms%—现代硬质合金生产总碳控制是通过合金的磁饱和来实现的； ?矫顽磁力Hc—主要决定于钴层厚度，同时与钴相分布的均匀性和合金的碳含量有 关； ?抗弯强度TRS—表征合金在弯曲负荷的作用下，试样完全断裂时的极限强度。 ?冲击韧性a k—试样破断时的冲击消耗功与所测试样横截面积之比值。固溶度越大， 冲击韧性越大。 ?金相—微观结构特征和缺陷。微观结构特征包括合金相成份、平均晶粒度和粒度组 成，钴层厚度及其分布。缺陷包括孔隙度，夹杂，聚晶、夹粗、混料、钴池、渗碳、脱碳等。 ?尺寸——主要指合金的尺寸以及形位公差。 ?外观——主要指合金的外观颜色、缺口、掉边、凹坑等等。 如有侵权请联系告知删除，感谢你们的配合！
粉末冶金工艺 学生姓名：年级：学号： 摘要：粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合以及各种类型制品的工艺技术。粉末冶金法与生产陶瓷有相似的地方，因此，一系列粉末冶金新技术也可用于陶瓷材料的制备。由于粉末冶金技术的优点，它已成为解决新材料问题的钥匙，在新材料的发展中起着举足轻重的作用。 关键词：粉末冶金高密度硬质合金粉末高速钢 前言 我国粉末冶金行业已经经过了近60年的发展，经历了从无到有、多领域发展。但与国外的同行业仍存在以下几方面的差距：(1)企业多，规模小，经济效益与国外企业相差很大。(2)产品交叉，企业相互压价，竞争异常激烈。(3)多数企业缺乏技术支持，研发能力落后，产品档次低，难以与国外竞争。(4)再投入缺乏与困扰。(5)工艺装备、配套设施落后。(6)产品出口少，贸易渠道不畅。随着我国加入WTO以后，以上种种不足和弱点将改善，这是因为加入WTO后，市场逐渐国际化，粉末冶金市场将得到进一步扩大的机会；而同时随着国外资金和技术的进入，粉末冶金及相关的技术水平也必将得到提高和发展。【1】【2】【3】 1.粉末冶金基础【4】 1.1粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.1.1粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 1.1.2粉末的物理性能 （1）粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 （2）颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 （3）比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。
发布时间：2017/9/28 17:55 浏览次数：113 次本考试大纲由粉末冶金研究院教授委员会于2017年9 月27日通过。 粉末冶金研究院2017年硕士研究生入学考试《材料科学基础》试题形式分为3个专业特色模块，分别为：金属材料、无机非金属材料、高分子材料与工程，考生根据自身优势选择其中1个模块答题即可，每个模块均为150分。 I．考试性质 《材料科学基础》是材料科学与工程及相关学科专业硕士研究生的入学专业基础考试课程。材料科学是研究材料内在结构、性能和制备工艺之间相互作用关系的科学学科。《材料科学基础》考试成绩是评价考生是否具备从事材料科学与工程研究能力的基本标准。 II．考查目标 材料科学与工程学科主要探讨材料组成-制备工艺-组织结构（电子、原子和微观结构等）-性能-外界环境之间的相互作用关系。其中，材料结构在很大程度上决定了材料的性能。本课程考试通过重点考察学生对材料科学的基本概念和定律的理解基础上，旨在评估考生运用材料科学的基本原理和方法解决实际材料工程问题的能力。 III．考试形式和试卷结构 1、试卷满分及考试时间 本试卷满分为150分，考试时间180分钟。 2、答题方式 答题方式为闭卷，笔试。 3、试卷内容结构 本试卷分为3个模块，分别为金属材料、无机非金属材料、高分子材料与工程专业特色模块，每个模块均为150分。考生可根据自身的优势选择3个专业特色模块中的任何1个模块答题即可。
IV．试卷题型结构及比例 包括名词解释、简答题、计算和综合分析论述等不同形式的题目。 名词解释约20% 简答题约40% 计算和综合分析论述题等约40% V．考查内容 （1）金属材料模块考点： 一、晶体结构 金属材料中的原子键合方式、特点及其对材料性能的影响； 晶体学基础：空间点阵与晶体结构的基本概念、晶向指数与晶面指数；常见典型金属的晶体结构及其特征、晶体材料的多晶型性； 合金相结构：固溶体、金属间化合物的概念及分类、影响固溶体溶解度的因素、合金相与材料性能的关系。 二、晶体缺陷 晶体缺陷的概念及分类； 点缺陷：点缺陷的类型、平衡浓度、产生及其运动、点缺陷与材料行为； 位错：位错的基本类型和特征、柏氏矢量、位错的运动、位错的应力场及其与其他缺陷的相互作用、位错的增值、位错反应、实际晶体中的位错、位错理论的应用； 表面与界面：表面与表面吸附、晶界与相界的概念和分类、界面特性、晶体缺陷在材料组织控制（如扩散、相变）和性能控制（如材料强化）中的作用。 三、凝固 金属结晶与凝固的概念、金属结晶的基本规律、金属结晶的热力学条件、均匀形核、非均匀形核、
粉末冶金基本知识篇 绪论 粉末冶金（也称金属陶瓷法）：制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。 粉末冶金工艺：1）、制取金属、合金、金属化合物粉末以及包覆粉末； 2）、将原料粉末通过成形、烧结以及烧结后的处理制得成品。大概流程：物料准备（包括粉末预先处理（如加工，退火）、粉末分级、混合和干燥等）→成形→烧结→烧结后处理（精整、浸油、机加工、热处理、粉末冶金的特点： 1. 能生产用普通熔炼方法无法生产的具有特殊性能的材料： ①能控制制品的孔隙度(多孔材料、多孔含油轴承等)； ②能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材 料（钨-铜假合金型的电触头材料、金属和非金属组成的摩擦材料等）； ③能生产各种复合材料。 2.粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越： ①高合金粉末冶金材料的性能比熔铸法生产的好（粉末高速钢可避免成分 的偏析）； ②生产难熔金属材料或制品，一般要依靠粉末冶金法（钨、钼、铌等难熔 金属）。 粉末冶金技术的优越性和局限性： 优越性：1）、无切削、少切削，能够大量节约材料，节省能源，节省劳动。普通铸造合金切削量在30-50%，粉末冶金产品可少于5%。2）、能够大量能够制备其他方法不能制备的材料。3）、能够制备其他方法难以生产的零部件。 局限性：1、粉末成本高；2、制品的大小和形状受到一定限制；3、烧结零件的韧性较差。 常用粉末冶金材料：粉末冶金减摩、多孔、结构、工具模、高温和电磁材料。 第一章：粉末的制取 第一节：概述 制粉方法分类： 机械法：由机械破碎、研磨或气流研磨方法将大块材料或粗大颗粒细化的方法。物理法：采用蒸发凝聚成粉或液体雾化的方法使材料的聚集状态发生改变，获得粉末。 化学法：依靠化学或电化学反应，生成新的粉态物质（气相沉积、还原化合、电化学发）。 在固态下制取粉末的方法包括：有机械粉碎法和电化腐蚀法；还原法；还原-化合法。 在气态制备粉末的方法包括:蒸气冷凝法；羟基物热离解法。 在液态制备粉末的方法有:雾化法；置换法、溶液氢还原法；；水溶液电解法；熔盐电解法。 从过程的实质看，现有制粉方法大体上可归纳为两大类，即机械法和物理化学法。机械法是将原材料机械地粉碎，而化学成分基本上不发生变化；物理化学法是
粉末冶金工艺及材料基础知识介绍 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点： 1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。 2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。 3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。 粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。
1 粉末冶金基础知识 ⒈1 粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2020版粉末冶金基础知识 Safety management is an important part of production management. Safety and production are in the implementation process
2020版粉末冶金基础知识 （一）粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。
⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴填充特性 指在没有外界条件下，粉末自由堆积时的松紧程度。常以松装密度或堆积密度表示。粉末的填充特性与颗粒的大小、形状及表面性质有关。 ⑵流动性 指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。流动性受颗粒粘附作用的影响。⑶压缩性 表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。
先进制造技术---粉末冶金技术 2013届机械在职研究生司宗甲（扬州保来得科技实业有限公司） 摘要：粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合以及各种类型制品的工艺技术。粉末冶金法与生产陶瓷有相似的地方，因此，一系列粉末冶金新技术也可用于陶瓷材料的制备。粉末冶金材料是指用几种金属粉末或金属与非金属粉末作原料，通过配料、压制成形、烧结等工艺过程而制成的材料。这种工艺过程成为粉末冶金法，是一种不同于熔炼和铸造的方法。其生产过程与陶瓷制品相类似，所以又称金属陶瓷法。粉末冶金法不仅是制取具有某些特殊性能材料的方法，也是一种无切削或少切削的加工方法。它具有生产率高、材料利用率高、节省机床和生产占地面积等优点。但金属粉末和模具费用高，制品大小和形状受到一定限制，制品的韧性较差。粉末冶金法常用于制作硬质合金、减摩材料、结构材料、摩擦材料、难熔金属材料、过滤材料、金属陶瓷、无偏析高速工具钢、磁性材料、耐热材料等。 关键词：粉末冶金、基本工序、应用、发展方向、问题及机遇 一、世界粉末冶金工业概况 2012年全球粉末货运总量约为88万吨，其中美国占51%，欧洲18%，日本13%，其它国家和地区18%。铁粉占整个粉末总量的90%以上。从2010年起，世界铁粉市场持续增长，4年时间增加了近20%。 汽车行业仍然是粉末冶金工业发展的最大动力和最大用户。一方面汽车的产量在不断增加，另一方面粉末冶金零件在单辆汽车上的用量也在不段增加。北美平均每辆汽车粉末冶金零件用量最高，为19.5公斤，欧洲平均为9公斤，日本平均为8公斤。中国由于汽车工业的高速发展，拥有巨大的粉末冶金零部件市场前景，已经成为众多国际粉末冶金企业关注的焦点。 粉末冶金铁基零件在汽车上主要应用于发动机、传送系统、ABS系统、点火装置等。汽车发展的两大趋势分别为降低能耗和环保；主要技术手段则是采用先进发动机系统和轻量化。 欧洲对汽车尾气过滤为粉末冶金多孔材料又提供了很大的市场。在目前的发动机工作条件下，粉末冶金金属多孔材料比陶瓷材料具有更好的性能优势和成本优势。 工具材料是粉末冶金工业另一类重要产品，其中特别重要的是硬质合金。要求加工工具本身更锋利、刚性更好、韧性更高；加工材料的范围扩大到吕合、镁合金、钛合金以及陶瓷等；尺寸精度要求更高；加工成本要求更低；环境影响要减到最小，干式加工比例更大。这些新要求加快了粉末冶金工具材料的发展。 二、粉末冶金技术简介 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。 粉末冶金工艺的基本工序是： 1、原料粉末的制备。现有的制粉方法大体可分为两类：机械法和物理化学法。而机械法可分为：机械粉碎及雾化法；物理化学法又分为：电化腐蚀法、还原法、化合法、还原-化合法、气相沉积法、液相沉积法以及电解法。其中应用最为广泛的是还原法、雾化法和电解法。 2、粉末成型为所需形状的坯块。成型的目的是制得一定形状和尺寸的压坯，并使其具有一定的密度和强度。成型的方法基本上分为加压成型和无压成型。加压成型中应用最多的是模压成型。 3、坯块的烧结。烧结是粉末冶金工艺中的关键性工序。成型后的压坯通过烧结使其得到所要求的最终物理机械性能。烧结又分为单元系烧结和多元系烧结。对于单元系和多元系的固相烧结，烧
安全管理编号：YTO-FS-PD351 粉末冶金基础知识通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
粉末冶金基础知识通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 （一）粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表
粉末冶金基础知识参考文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
粉末冶金基础知识参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 （一）粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末， 其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要 求其杂质和气体含量不超过1%～2%，否则会影响制品的 质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际 的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗 粒体中不同尺寸所占的百分比即为粒度分布。
⑵颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴填充特性 指在没有外界条件下，粉末自由堆积时的松紧程度。常以松装密度或堆积密度表示。粉末的填充特性与颗粒的大小、形状及表面性质有关。 ⑵流动性
什么是粉末冶金 一、概述 粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合以及各种类型制品的工艺技术。粉末冶金法与生产陶瓷有相似的地方，因此，一系列粉末冶金新技术也可用于陶瓷材料的制备。由于粉末冶金技术的优点，它已成为解决新材料问题的钥匙，在新材料的发展中起着举足轻重的作用。 粉末冶金现状和发展前景。 我国粉末冶金行业已经经过了近10年的高速发展，但与国外的同行业仍存在以下几方面的差距：(1)企业多，规模小，经济效益与国外企业相差很大。(2)产品交叉，企业相互压价，竞争异常激烈。(3)多数企业缺乏技术支持，研发能力落后，产品档次低，难以与国外竞争。(4)再投入缺乏与困扰。添加(5)工艺装备、配套设施落后。(6)产品出口少，贸易渠道不畅。 随着我国加入WTO以后，以上种种不足和弱点将改善，这是因为加入WTO后，市场逐渐国际化，粉末冶金市场将得到进一步扩大的机会；而同时随着国外资金和技术的进入，粉末冶金及相关的技术水平也必将得到提高和发展。 二、特点 粉末冶金具有独特的化学组成和机械、物理性能，而这些性能是用传统的熔铸方法无法获得的。运用粉末冶金技术可以直接制成多孔、半致密或全致密材料和制品，如含油轴承、齿轮、凸轮、导杆、刀具等，是一种少无切削工艺。 （1）粉末冶金技术可以最大限度地减少合金成分偏聚，消除粗大、不均匀的铸造组织。在制备高性能稀土永磁材料、稀土储氢材料、稀土发光材料、稀土催化剂、高温超导材料、新型金属材料（如Al-Li合金、耐热Al合金、超合金、粉末耐蚀不锈钢、粉末高速钢、金属间化合物高温结构材料等）具有重要的作用。 （2）可以制备非晶、微晶、准晶、纳米晶和超饱和固溶体等一系列高性能非平衡材料，这些材料具有优异的电学、磁学、光学和力学性能。 （3）可以容易地实现多种类型的复合，充分发挥各组元材料各自的特性，是一种低成本生产高性能金属基和陶瓷复合材料的工艺技术。 （4）可以生产普通熔炼法无法生产的具有特殊结构和性能的材料和制品，如新型多孔生物材料，多孔分离膜材料、高性能结构陶瓷磨具和功能陶瓷材料等。 （5）可以实现净近形成形和自动化批量生产，从而，可以有效地降低生产的资源和能源消耗。 （6）可以充分利用矿石、尾矿、炼钢污泥、轧钢铁鳞、回收废旧金属作原料，是一种可有效进行材料再生和综合利用的新技术。 我们常见的机加工刀具，五金磨具，很多就是粉末冶金技术制造的。 三、粉末冶金的生产过程 （1）生产粉末。粉末的生产过程包括粉末的制取、粉料的混合等步骤。为改善粉末的成型性和可塑性通常加入汽油、橡胶或石蜡等增塑剂。 （2）压制成型。粉末在500~600MPa压力下，压成所需形状。 （3）烧结。在保护气氛的高温炉或真空炉中进行。烧结不同于金属熔化，烧结时至少有一种元素仍处于固态。烧结过程中粉末颗粒间通过扩散、再结晶、熔焊、化合、溶解等一系列的物理化学过程，成为具
（冶金行业）粉末冶金新技 术新工艺
11粉末冶金新技术新工艺 11．1概述 粉末冶金是制取金属粉末或用金属粉末(或金属粉末和非金属粉末的混合物)作为原料，经过成形和烧结，制造金属材料、复合材料以及各种类型制品的工艺技术。粉末冶金工艺的第壹步是制取原料粉末，第二步是将原料粉末通过成形、烧结以及烧结后处理制得成品。典型的粉末冶金产品生产工艺路线如图11-1所示。粉末冶金的工艺发展已远远超过此范畴而日趋多样化，已成为解决新材料问题的钥匙，在新材料的发展中起着举足轻重的作用。 粉末冶金技术有如下特点： (1)能够直接制备出具有最终形状和尺寸的零件，是壹种无切削、少切削的新工艺，从而能够有效地降低零部件生产的资源和能源消耗； (2)能够容易地实现多种类型的复合，充分发挥各组元材料各自的特性，是壹种低成本生产高性能金属基和陶瓷基复合材料的工艺技术； (3)能够生产普通熔炼法无法生产的具有特殊结构和性能的材料和制品，如多孔含油轴承、过滤材料、生物材料、分离膜材料、难熔金属和合金、高性能陶瓷材料等； (4)能够最大限度地减少合金成分偏聚，消除粗大、不均匀的铸造组织，在制备高性能稀土永磁材料、稀土储氢材料、稀土发光材料、稀土催化剂、高温超导材料、新型金属材料(如Al-Li 合金、耐热Al合金、超合金、粉末耐蚀不锈钢、粉末高速钢、金属间化合物高温结构材料等)具有重要的作用； (5)能够制备非晶、微晶、准晶、纳米晶和过饱和固溶体等壹系列高性能非平衡材料，这些材料具有优异的电学、磁学、光学和力学性能； (6)能够充分利用矿石、尾矿、炼钢污泥、轧钢铁鳞、回收废旧金属作原料，是壹种可有效进行材料再生和综合利用的新技术。 近些年来，粉末冶金有了突破性进展，壹系列新技术、新工艺大量涌现，例如：快速冷凝雾
1粉末冶金的特点： 粉末冶金在技术上和经济上具有一系列的特点。 从制取材料方面来看，粉末冶金方法能生产具有特殊性能的结构材料、功能材料和复合材料。(1)粉末冶金方法能生产普通熔炼法无法生产的具有特殊性能的材料： 1)能控制制品的孔隙度； 2)能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材料； 3)能生产各种复合材料； (2)粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越： 1)高合金粉末冶金材料的性能比熔铸法生产的好； 2)生产难熔金属材料和制品，一般要依靠粉末冶金法； 从制造机械零件方面来看，粉末冶金法制造的机械零件时一种少切削、无切削的新工艺，可以大量减少机加工量，节约金属材料，提高劳动生产率。 总之，粉末冶金法既是一种能生产具有特殊性能材料的技术，又是一种制造廉价优质机械零件的工艺。 2粉末冶金的工艺过程 （1）生产粉末。粉末的生产过程包括粉末的制取、粉料的混合等步骤。为改善粉末的成型性和可塑性通常加入汽油、橡胶或石蜡等增塑剂。 （2）压制成型。粉末在500~600MPa压力下，压成所需形状。 （3）烧结。在保护气氛的高温炉或真空炉中进行。烧结不同于金属熔化，烧结时至少有一种元素仍处于固态。烧结过程中粉末颗粒间通过扩散、再结晶、熔焊、化合、溶解等一系列的物理化学过程，成为具有一定孔隙度的冶金产品。 （4）后处理。一般情况下，烧结好的制件可直接使用。但对于某些尺寸要求精度高并且有高的硬度、耐磨性的制件还要进行烧结后处理。后处理包括精压、滚压、挤压、淬火、表面淬火、浸油、及熔渗等。 现代粉末冶金的主要工艺过程 生产粉末 制坯 烧结 3、粉末冶金发展中的三个重要标志： 第一是克服了难熔金属（如钨、钼等）熔铸过程中产生的困难 第二是本世纪30年代用粉末冶金方法制取多孔含油轴承取得成功 第三是向更高级的新材料新工艺发展。 4、怎样理解“粉末冶金技术既古老又年轻”？ 粉末冶金是一项新兴技术，但也是一项古老技术。根据考古学资料，远在纪元前3000年左右，埃及人就在一种风箱中用碳还原氧化铁得到海绵铁，经高温锻造制成致密块，再锤打成铁的器件。3世纪时，印度的铁匠用此种方法制造了“德里柱”，重达6.5t。 19世纪初，相继在俄罗斯和英国出现将铂粉经冷压、烧结，再进行热锻得致密铂，并加工成铂制品的工艺·19世纪50年代出现了铂的熔炼法后，这种粉末冶金工艺便停止应用，但它对现代粉末冶金工艺打下了良好的基础。 直到1909年库利奇(W. D. Coolidge)的电灯钨丝问世后，粉末冶金才得到了迅速的发展。 5、粉末冶金在现代工业中的应用情况 高性能结构材料、金属陶瓷、超导材料、非晶态材料、纳米材料、复合材料、多孔材料 粉末冶金在解决材料领域问题的范围是很广泛的。就材料成分而言，有铁基粉末冶金、有色金属粉末冶金、稀有金属粉末冶金等。就材料性能而言，既有多孔材料，又有致密材料；既有硬质材料，又有很软的材料，既有重合金，也有很轻的泡沫材料；既有磁性材料，也有其他性能材料。就材料类型而言，既有金属材料，又有复合材料。复合
冶金粉末生产工艺 生产金属粉末的主要方法，按重要性依序为，（a）液态金属雾化；（b）化学反应（金属氧化物还原反应）；（c）（金属盐）电解沉积；（d）固态材料机械加工（如研磨法，用于脆性金属，只能热固结，不能冷压成形；冷流冲击法）。 各种金属粉末的生产方法 1．液态金属雾化 雾化原理：许多雾化法都是采用双液流：一为液态金属流，一为液体或气体流。用后者冲击液态金属流，将之破碎成金属液滴，随后凝固成粉末颗粒。对于制取铁、钢粉末，一般用水或油作为冲击流体；对于某些特殊金属和／或应用，则采用空气、水蒸气或惰性气体作为冲击流体；对于其他金属，用惰性气体氮、氩或氦作为雾化介质；在某些场合，采用水蒸气。图3-1与图3-2分别为气雾化与水雾化装置示意图。
熔点较低的金属（如锡和铝）通常采用气体雾化。对于高熔点合金，诸如高温合金与工具钢，采用惰性气体，特别是氩气，作为雾化介质气体进行雾化，防止金属氧化。 鉴于液体介质的散热速率比气体高得多，故用液体介质雾化容易制得不规则的颗粒。因此，生产粉末冶金结构零件用的铁粉、钢粉、铜粉及不锈钢粉，通常都是用水雾化法生产。这主要是因为不规则形状的颗粒粉末用一般刚性磨具压制成形后，借助于粉末颗粒间的相互联结，生坯具有足够高的强度，便于搬运。 在工业上用水雾化法生产不锈钢粉时，是在一个用氮气吹洗的雾化筒内，用压力为的高压水喷射流雾化不锈钢液流生产的。图3-6为水雾化不锈钢粉颗粒的扫描电镜照片。 铁粉与铜粉也在用水雾化法生产。图3-7为水雾化铜粉颗粒的光学显微镜照片。雾化铜 粉颗粒的不规则形状，是在雾化过程中由细小的球形颗粒聚结形成的。
对于含锰与铬的铁合金，用水雾化法生产的粉末会在颗粒表面形成锰与铬的氧化物，这些氧化物在随后的退火作业中难以被还原。解决这个问题的方法之一是，用油作为雾化介质，以之雾化含锰或铬的铁合金熔体。因此，也称之为油雾化法。 特种雾化方法：
