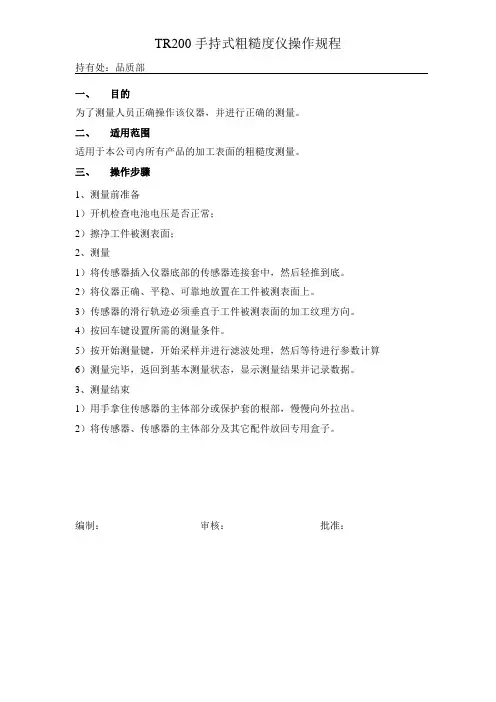

TR200手持式粗糙度仪操作规程
持有处：品质部
一、目的
为了测量人员正确操作该仪器，并进行正确的测量。
二、适用范围
适用于本公司内所有产品的加工表面的粗糙度测量。
三、操作步骤
1、测量前准备
1）开机检查电池电压是否正常；
2）擦净工件被测表面；
2、测量
1）将传感器插入仪器底部的传感器连接套中，然后轻推到底。
2）将仪器正确、平稳、可靠地放置在工件被测表面上。
3）传感器的滑行轨迹必须垂直于工件被测表面的加工纹理方向。
4）按回车键设置所需的测量条件。
5）按开始测量键，开始采样并进行滤波处理，然后等待进行参数计算6）测量完毕，返回到基本测量状态，显示测量结果并记录数据。
3、测量结束
1）用手拿住传感器的主体部分或保护套的根部，慢慢向外拉出。
2）将传感器、传感器的主体部分及其它配件放回专用盒子。
编制：审核：批准：
