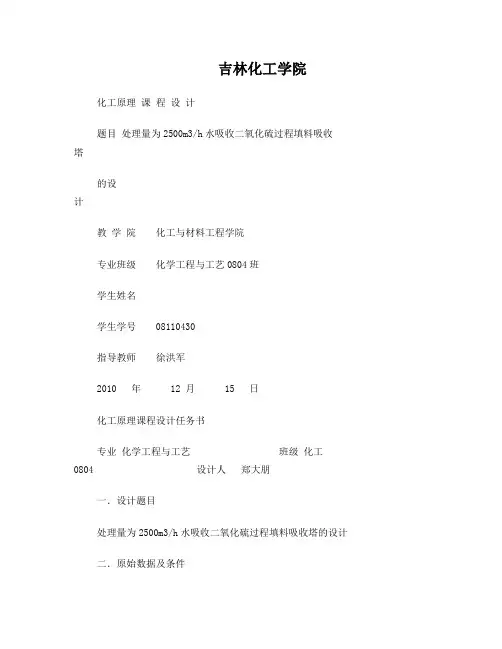

吉林化工学院
化工原理课程设计
题目处理量为2500m3/h水吸收二氧化硫过程填料吸收塔的设计
教学院化工与材料工程学院
专业班级化学工程与工艺0804班
学生姓名
学生学号08110430
指导教师徐洪军
2010 年12 月15 日
化工原理课程设计任务书
专业化学工程与工艺班级化工0804 设计人郑大朋一．设计题目
3/h水吸收二氧化硫过程填料吸收塔的设计
处理量为2500m
二．原始数据及条件
生产能力：年处理空气—二氧化硫混合气2.3万吨（开工率300天／年）。
原料：二氧化硫含量为5%（摩尔分率，下同）的常温气体。
分离要求：塔顶二氧化硫含量不高于0.26% 。
塔底二氧化硫含量不低于0.1% 。
建厂地址：河南省永城市。
三．设计要求
（一）编制一份设计说明书，主要内容包括:
1. 摘要；
2. 流程的确定和说明（附流程简图）；
3. 生产条件的确定和说明；
4. 吸收塔的设计计算；
5. 附属设备的选型和计算；
6. 设计结果列表；
7. 设计结果的讨论和说明；
8. 主要符号说明；
9. 注明参考和使用过的文献资料；
10. 结束语
(二) 绘制一个带控制点的工艺流程图。
（三）绘制吸收塔的工艺条件图]1[。
四．设计日期：2010 年11 月22 日至2010 年12 月15 日
目录
摘要.……………………………………………………………………………………..……………………...…IV
第一章绪论 (1)
1.1 吸收技术概况 (1)
1.2 吸收设备发展 (1)
1.3 吸收在工业生产中的应用 (3)
第二章吸收塔的设计方案 (4)
2.1 吸收剂的选择 (4)
2.2 吸收流程选择 (5)
2.2.1 吸收工艺流程的确定 (5)
2.2.2 吸收工艺流程图及工艺过程说明 (6)
2.3 吸收塔设备及填料的选择 (7)
2.3.1 吸收塔设备的选择 (7)
2.3.2 填料的选择 (8)
2.4 吸收剂再生方法的选择 (10)
2.5 操作参数的选择 (11)
2.5.1 操作温度的确定 (11)
2.5.2 操作压强的确定 (11)
第三章吸收塔工艺条件的计算 (12)
3.1 基础物性数据 (12)
3.1.1 液相物性数据 (12)
3.1.2 气相物性数据 (12)
3.1.3 气液两相平衡时的数据 (12)
3.2 物料衡算 (12)
3.3 填料塔的工艺尺寸计算 (13)
3.3.1 塔径的计算 (13)
3.3.2 泛点率校核和填料规格 (14)
3.3.3 液体喷淋密度校核 (15)
3.4 填料层高度计算 (15)
3.4.1 传质单元数的计算 (15)
3.4.2 传质单元高度的计算 (16)
3.4.3 填料层高度的计算 (17)
3.5 填料塔附属高度的计算 (18)
3.6 液体分布器的简要设计 (18)
3.6.1 液体分布器的选型 (18)
3.6.2 分布点密度及布液孔数的计算 (19)
3.6.3 塔底液体保持管高度的计算 (20)
3.7 其他附属塔内件的选择 (21)
3.7.1 填料支撑板 (21)
3.7.2 填料压紧装置与床层限制板 (21)
3.7.3 气体进出口装置与排液装置 (21)
3.8 流体力学参数计算 (22)
3.8.1 填料层压力降的计算 (22)
3.8.2 泛点率 (23)
3.8.3 气体动能因子 (23)
3.9 附属设备的计算与选择 (23)
3.9.1 吸收塔主要接管的尺寸计算 (23)
3.9.2 离心泵的计算与选择 (24)
工艺设计计算结果汇总与主要符号说明 (26)
设计方案讨论 (31)
附录（计算程序及有关图表） (32)
参考文献 (34)
结束语 (35)
带控制点的工艺流程图 (36)
设备条件图 (37)
化工原理课程设计教师评分表 (38)

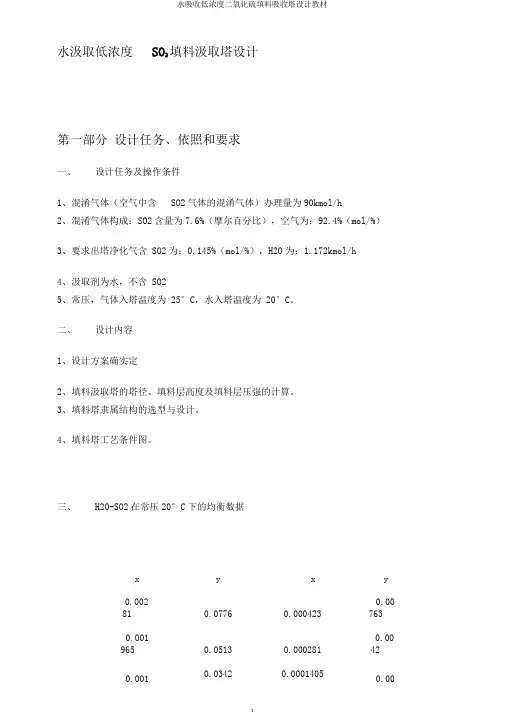

水吸收低浓度SO2填料吸收塔设计 第一部分设计任务、依据和要求 一、设计任务及操作条件 1、混合气体（空气中含SO 2 气体的混合气体）处理量为90 kmol/h 2、混合气体组成：SO 2 含量为7.6%（摩尔百分比），空气为：92.4%（mol/%） 3、要求出塔净化气含SO 2为：0.145%（mol/%），H 2 O为：1.172 kmol/h 4、吸收剂为水，不含SO 2 5、常压，气体入塔温度为25°C，水入塔温度为20°C。 二、设计内容 1、设计方案的确定 2、填料吸收塔的塔径、填料层高度及填料层压强的计算。 3、填料塔附属结构的选型与设计。 4、填料塔工艺条件图。 三、H2O- SO2 在常压20 °C下的平衡数据
四、 气体与液体的物理性质数据 气体的物理性质： 气体粘度()0.0652/G u kg m h =? 气体扩散系数20.0393/G D m s = 气体密度31.383/G kg m ρ= 液体的物理性质：液体粘度 3.6/()L u kg m h =? 液体扩散系数625.310/L D m s -=? 液体密度 3998.2/L kg m ρ= 液体表面张力 4273/92.7110/L dyn cm kg h σ==? 五、 设计要求 1、设计计算说明书一份 2、填料塔图（2号图）一张
第二部分 SO2净化技术和设备 一、SO2的来源、性质及其危害： 1、二氧化硫的来源 二氧化硫的来源很广泛，几乎所有企业都要产生二氧化硫，最主要途径是含硫化石燃料的燃烧。大约一吨煤中含有5-50kg硫，一吨石油中含有5-30kg硫。这些燃料经燃烧都产生并排放出二氧化硫，占所有排放总量的96%. 二氧化硫的来源包括微生物活动，火山活动，森林火灾以及海水飞沫。主要有自然来源和人为来源两大类： 自然来源主要是火山活动，喷出的火山气体中含有大量的二氧化硫气体，地质深处的天然硫元素在火山喷发过程中燃烧氧化为二氧化硫，随火山灰一起喷射到大气中。地球上57%的二氧化硫来自自然界，沼泽、洼地、大陆架等处所排放的硫化氢，进入大气，被空气中的氧氧化为二氧化硫。自然排放大约占大气中全部二氧化硫的一半，通过自然循环过程，自然排放的硫基本上是平衡的。 人为来源则指在人类进行生产、生活活动中，使用含硫及其化合物的矿石进行燃烧，以及硫矿石的冶炼和硫酸、磷肥纸浆的生产等产生的工业废气，从而使其中一部分或全部的硫以二氧化硫的形式排放到大气中，形成二氧化硫污染。这部分二氧化硫占地球上二氧化硫来源的43%。随着化石燃料消费量的不断增加，全世界认为排放的二氧化硫在不断在增加，其中北半球排放的二氧化硫占人为排放总量的90%。我国的能源主要依靠煤炭和石油，而我国的煤炭、石油一般含硫量较高，因此，火力发电厂、钢铁厂、冶炼厂、化工厂和炼油厂排放出的大量二氧化硫和二氧化碳是造成我国大气污染的主要原因。由于我国部分地区燃用高硫煤，燃煤设备未能采取脱硫措施，致使二氧化硫排放量不断增加，造成严重的环境污染。 2、二氧化硫的性质 (1)物理性质： 二氧化硫又名亚硫酸酐，英文名称： sulfur dioxide 。无色气体，有强烈刺激性气味。分子量64.07 密度为1.4337kg/m3 （标准状况下），密度比空气大。溶解度：9.4g/mL（25℃）熔点－76.1℃（200.75K）沸点－10℃ （263K）
《化工原理》课程设计 水吸收氨气过程填料塔的设计学院 专业制药工程 班级 姓名 学号 指导教师 2013 年 1 月 15 日 目录 设计任务书 (4)
参考文献 (15) 对本设计的评述及心得 (15)
附表：附表附表
设计任务书 (一)、设计题目：水吸收氨气过程填料吸收塔的设计 试设计一座填料吸收塔，用于脱除混于空气中的氨气。混合气体的处理量为7500 m3/h，其中含氨气为5％（体积分数），要求塔顶排放气体中含氨低于％（体积分数）。采用清水进行吸收，吸收剂的用量为最小用量的倍。 (二)、操作条件 （1）操作压力常压 （2）操作温度 20℃. (三)填料类型 选用聚丙烯阶梯环填料，填料规格自选。 (四)工作日 每年300天，每天24小时连续进行。 (五)厂址 厂址为衡阳地区 (六)设计内容 1.吸收塔的物料衡算； 2.吸收塔的工艺尺寸计算；
3.填料层压降的计算； 4.液体分布器简要设计 5.吸收塔接管尺寸计算； 6.绘制吸收塔设计条件图； 7.对设计过程的评述和有关问题的讨论。 (七)操作条件 20℃氨气在水中的溶解度系数为H＝（m3kPa）。 第一节前言 填料塔的有关介绍 填料塔洗涤吸收净化工艺不单应用在化工领域 ,在低浓度工业废气净化方面也能很好地发挥作用。工程实践表明 ,合理的系统工艺和塔体设计 ,是保证净化效果的前提。本文简述聚丙烯阶梯填料应用于水吸收氨过程的工艺设计以及工程问题。 填料塔是以塔内的填料作为气液两相间接触构件的传质设备，它是化工类企业中最常用的气液传质设备之一。 填料塔的主体结构如下图所示： 图1 填料塔结构图 填料塔不但结构简单，且流体通过填料层的压降较小，易于用耐腐蚀材料制造，所以它特别适用于处理量小、有腐蚀性的物料及要求压降小的场合。液体自塔顶经液体分布器喷洒于填料顶部，并在填料的表面呈膜状流下，气体从塔底的气体口送入，流过填料的空隙，在填料层中与液体逆流接触进行传质。因气液两相组成沿塔高连续变化，所
化工原理课程设计 设计名称水吸收SO2-空气混合气填料塔的设计学院能源与环境学院 班级环境131 学号 201301144120 姓名高鹏垒 指导教师石凤娟 2016年1月 22 日
化工原理课程设计任务书 一、设计题目 水吸收SO 2-空气混合气填料塔的设计：试设计一座填料吸收塔，用20℃的清水吸收 SO 2-空气混合气中的 SO 2。已知入口空气中含SO 2的摩尔分率为0.05，操作压力为 101.3KPa,相对湿度为70%。要求SO 2的回收率为96%。采用清水进行吸收，吸收剂的用 量为最小用量的1.5倍。 二、设计操作条件 （1）入塔炉气流量：1200（1800）+n*10=1400h m /3 （说明: n 为学号尾数后两位） （2）常压101.3KPa 。 （3）操作温度20℃。 三、填料类型 选用聚丙烯阶梯环填料，填料规格自选。 四、工作日 每年300天，每天24h 连续运行。 五、厂址 河南省周口市。 六、设计内容 （1）填料塔的物料衡算； （2）填料塔的工艺尺寸计算； （3）填料层压降的计算； （4）液体分布器简要设计； （5）填料塔接管尺寸计算； （6）绘制生产工艺流程图（A2号图纸） （7）绘制填料塔装配图（A1号图纸） （8）对设计过程的评述和有关问题的讨论。
摘要： 介绍了吸收技术的基本知识；叙述了水吸收SO2的设计方案和流程；根据操作条件设计出符合要求的填料塔，包括塔设备的工艺尺寸计算、填料选择及辅助设备的选型和计算。 关键字：课程设计SO2吸收填料塔
目录 一、前言 0 1、吸收技术概况 0 2、吸收在工业生产中的应用 (1) 3、吸收设备 (1) 二、填料塔设计 (2) 1、吸收剂的选择 (2) 2、吸收流程的选择 (3) 2.1 气体吸收过程分类 (3) 2.2吸收装置的流程 (4) 3、吸收塔设备及填料的选择 (5) 3.1 吸收塔设备 (5) 3.2 填料的选择 (5) 4、吸收剂再生方法的选择 (6) 5、操作参数的选择 (7) 5.1操作温度的确定 (7) 5.2操作压力的确定 (7) 三、填料塔工艺设计计算 (8) 1、基础物性数据 (8) 1.1液相物性数据 (8) 1.2气相物性数据 (8) 1.3气液两相平衡时的数据 (8) 2、物料衡算 (9) 3、填料塔的工艺尺寸计算 (10) 3.1塔径的计算 (10) 考虑到填料塔内部的压力降，塔的操作压力为101.3KPa (10) 3.2泛点率校核和填料规格 (11) 填料规格校核............................................................... 11 阶梯环的径比要求：d D >8 .................................................... 11 3.3液体喷淋密度校核 . (11) 4、填料层高度计算 (12) 4.1传质单元数的计算 (12) 4.2传质单元高度的计算 (12) 4.3填料层高度的计算 (14) 5、填料塔附属高度的计算 (14) 6、液体分布器的简要设计 (15) 6.1液体分布器的选型 (15) 6.2分布点密度及布液孔数的计算 (16) 6.3塔底液体保持管高度的计算 (17) 7、其它附属塔内件的选择 (17) 7.1 填料支撑板 (17) 7.2 填料压紧装置与床层限制板 (17)
吉林化工学院 化工原理课程设计 题目处理量为3100m3/h水吸收二氧化硫过程填料吸收塔的设计 教学院 专业班级 学生姓名 学生学号 指导教师 2011 年 12 月 5 日
课程设计任务书 1、设计题目：处理量为2550~3200m3/h水吸收二氧化硫过程填料吸收塔的设计 。 矿石焙烧炉送出的气体冷却到20℃后送入填料塔中，用20℃清水洗涤洗涤除去其中的SO 2入塔的炉气流量为3100m3/h，其中进塔SO2的摩尔分率为0.05，要求SO2的吸收率为95％。吸收塔为常压操作，因该过程液气比很大，吸收温度基本不变，可近似取为清水的温度。吸收剂的用量为最小用量的1.5倍。 2、工艺操作条件： （1）操作平均压力常压 （2）操作温度t=20℃ （3）选用填料类型及规格自选。 3、设计任务： 完成吸收塔的工艺设计与计算，有关附属设备的设计和选型，绘制吸收系统的工艺流程图和吸收塔的工艺条件图，撰写设计说明书。 处理量为3100m3/h水吸收二氧化硫过程填料吸收塔的设计 化工原理教学与实验中心 2011年11月
目录 摘要.................................................................................................................................IV 第一章绪论. (1) 1.1 吸收技术概况 (1) 1.2 吸收设备发展 (1) 1.3 吸收在工业生产中的应用 (3) 第二章吸收塔的设计方案 (4) 2.1 吸收剂的选择 (4) 2.2 吸收流程选择 (5) 2.2.1 吸收工艺流程的确定 (5) 2.2.2 吸收工艺流程图及工艺过程说明 (6) 2.3 吸收塔设备及填料的选择 (7) 2.3.1 吸收塔设备的选择 (7) 2.3.2 填料的选择 (8) 2.4 吸收剂再生方法的选择 (10) 2.5 操作参数的选择 (11) 2.5.1 操作温度的确定 (11) 2.5.2 操作压强的确定 (11) 第三章吸收塔工艺条件的计算 (12) 3.1 基础物性数据 (12) 3.1.1 液相物性数据 (12) 3.1.2 气相物性数据 (12) 3.1.3 气液两相平衡时的数据 (12) 3.2 物料衡算 (12) 3.3 填料塔的工艺尺寸计算 (13)
一设计任务书 （一）设计题目 过程填料吸收塔的设计：试设计一座填料吸收塔，用于脱除焙烧水吸收SO 2 炉送出的混合气体(先冷却)中的SO2，其余为惰性组分，采用清水进行吸收。 （二）操作条件 （1）操作压力常压 （2）操作温度25℃ （三）设计内容 （1）吸收塔的物料衡算； （2）吸收塔的工艺尺寸计算； （3）填料层压降的计算； （4）液体分布器简要设计； （5）吸收塔接管尺寸计算； （6）绘制吸收塔设计条件图； （7）对设计过程的评述和有关问题的讨论。 二设计方案简介 2.1方案的确定 用水吸收SO 属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流 2 不作为产品，故采用纯溶剂。 程。因用水作为吸收剂，且SO 2 2.2填料的类型与选择 的过程，操作温度及操作压力较低，工业上通常选用塑料散对于水吸收SO 2 装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用DN38聚丙烯阶梯环填料。
阶梯环是对鲍尔环的改进。与鲍尔环相比，阶梯环高度减少了一半，并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前所使用的环形填料中最为优良的一种。 2.3设计步骤 本课程设计从以下几个方面的内容来进行设计 （一）吸收塔的物料衡算；（二）填料塔的工艺尺寸计算；主要包括：塔径，填料层高度，填料层压降；（三）设计液体分布器及辅助设备的选型；（四）绘制有关吸收操作图纸。 三、工艺计算 3.1基础物性数据 3.1.1 液相物性数据 对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，25℃时水的有关物性数据如下： 密度为ρ L =997.1 kg/m3 粘度为μ L =0.0008937 Pa·s=3.2173kg/(m·h) 表面张力为σ L =71.97 dyn/cm=932731 kg/h2 SO 2在水中的扩散系数为 D L =1.724×10-9m2/s=6.206×10-6m2/h （依Wilke-Chang 0.5 18r 0.6 () 1.85910 M T D V φ μ - =?计算，查《化学工程基础》） 3.1.2 气相物性数据 设进塔混合气体温度为25℃， 混合气体的平均摩尔质量为 M Vm=Σy i M i=0.1×64.06+0.9×29=32.506g/mol 混合气体的平均密度为
课程设计任务书 一、设计题目：水吸收氨气过程填料吸收塔的设计； 试设计一座填料吸收塔，采用清水吸收混于空气中的氨气。混合气体的处理量为2600m3/h，其中含氨为7%（体积分数），混合气体的进料温度为25℃。要求：氨气的回收率达到98%。（20℃氨在水中的溶解度系数为H＝0.725kmol/（m3.kPa） 二、工艺操作条件： （1）操作平均压力常压 （2）操作温度 : t=20℃ （3）吸收剂用量为最小用量的倍数自己确定 （4）选用填料类型及规格自选。 三、设计容 （1）设计方案的确定和说明 （2）吸收塔的物料衡算； （3）吸收塔的工艺尺寸计算； （4）填料层压降的计算； （5）液体分布器简要设计； （6）绘制液体分布器施工图 （7）吸收塔接管尺寸计算； （8）设计参数一览表； （9）绘制生产工艺流程图（A4号图纸）； （10）绘制吸收塔设计条件图（A4号图纸）； （11）对设计过程的评述和有关问题的讨论。
目录 1. 设计方案简介 (1) 1.1设计方案的确定 (1) 1.2填料的选择 (1) 2. 工艺计算 (1) 2.1 基础物性数据 (1) 2.1.1液相物性的数据 (1) 2.1.2气相物性的数据 (1) 2.1.3气液相平衡数据 (1) 2.1.4 物料衡算 (1) 2.2 填料塔的工艺尺寸的计算 (2) 2.2.1 塔径的计算 (2) 2.2.2 填料层高度计算 (3) 2.2.3 填料层压降计算 (6) 2.2.4 液体分布器简要设计 (7) 3. 辅助设备的计算及选型 (8) 3.1 填料支承设备 (8) 3.2填料压紧装置 (8) 3.3液体再分布装置 (8) 4. 设计一览表 (9) 5. 后记 (9) 6. 参考文献 (9) 7. 主要符号说明 (10) 8. 附图（工艺流程简图、主体设备设计条件图）
SO2填料吸收塔課程設計 專業班級：化工0803班 姓名：*** 學號：****** 指導老師：*****
目錄 一·目的和要求 二·設計任務 三·設計方案 1.吸收劑的選擇 2.塔內氣液流向的選擇 3.吸收系統工藝流程（工藝流程圖及說明） 4.填料的選擇 四·工藝計算 1.物料衡算，吸收劑用量，塔底吸收液濃度 2.塔徑計算 3.填料層高度計算 4.填料層壓降計算 5.填料吸收塔的主要附屬構件簡要設計 6.動力消耗的計算與運輸機械的選擇（對吸收劑）五·設備零部件管口的設計計算及選型 六·填料塔工藝數據表 填料塔結構數據表 物性數據表 七·對本設計的討論 八·主要符號說明 九·參考文獻
一·目的和要求 1．進行查閱專業資料、篩選整理數據及化工設計的基本訓練； 2．進行過程計算及主要設備的工藝設計計算，獨立完成吸收單元的設計；用簡潔的文字和圖表清晰地表達自己的設計思想和計算結果； 3.建立和培養工程技術觀點； 4.初步具備從事化工工程設計的能力,掌握化工設計的基本程式和方法。 5.獨立完成課程設計任務。 二·設計任務 1.題目：SO2填料吸收塔 2 生產能力：SO2爐氣的處理能力為1500 m3/h（1atm,30℃時的體積） 3 爐氣組成：原料氣中含SO2為9%（v）,其餘為空氣 4 操作條件： P=1atm(絕壓） t=30 ℃ 5 操作方式：連續操作 6 爐氣中SO2的回收率為95％ 三·設計方案 1.吸收劑的選擇 用水做吸收劑。水對SO2有較大的溶解度，有較好的化學穩定性，有較低的粘度，廉價、易得、無毒、不易燃燒 2.塔內氣液流向的選擇 在填料塔中，SO2從填料塔塔底進入，清水從塔頂由液體噴淋裝置均勻淋下。 3.吸收系統工藝流程（工藝流程圖及說明） 二氧化硫爐氣經由風機從塔底鼓入填料塔中，與由離心泵送至塔頂的清水逆流接觸，在填料的作用下進行吸收。經吸收後的尾氣由塔頂排除，吸收了SO2的廢水由填料塔的下端流出。 4.填料的選擇 可選擇（直徑）25mm塑膠鮑爾環填料(亂堆)。特性數據如下： 比表面積α:209 m2/m3
水吸收二氧化硫填料塔设计 作者陈福茂 单位港口航道与近海工程学院专业港口航道与海岸工程学号1303010317
摘要：本设计的目的在于除去工业放空尾气中的有害物质。尾气的初始条件为：20℃，常压下，体积流量为2500m3/h混合气（空气+SO2），其中SO2体积分数5%，出塔SO2含量为0.25%。设计方案：用水吸收SO2属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流程。因用水作为吸收剂，且SO2不作为产品，故属用纯溶剂吸收过程。对于水吸收SO2的过程，操作温度及操作压力较低，工业上通常选用塑料散装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用DN38聚丙烯阶梯环填料。根据以上条件本设计的结果如下：塔径D=1.2m；填料层高度h=5000mm；填料设计层压降△P=107.91×5=539.55Pa。 关键词：水，二氧化硫，填料塔吸收塔 Water Absorption of Sulfur Dioxide in a Packed Tower Abstract:The absorption of the design aims to remove harmful substances in the exhaust of industrial venting. The sulfur dioxide absorption water, design and operating conditions for the task is: At the temperature of 20 and under the atmospheric pressure，the gas mixture (air + SO2)in the amount of procesing : 2500m3/h, volume fraction of sulfue dioxide in the inlet gas mixture:5﹪, emissions (sulfur dioxide by volume) : 0.25﹪. Design scheme: The sulfur dioxide absorption water, to belong to medium solubility absorption process, in order to improve the mass transfer efficiency, choose counter-current absorption process, because water absorbent do, and sulfur dioxide, not as products, so the pure solvents. Choice of filler: the process of water absorption of SO2, the operating temperature and operating pressure is low, the industry usually use plastic bulk packing. In the plastic bulk packing, plastic ladder ring packing performance is better, therefore the DN38 polypropylene ladder ring packing is being choiced. The design of the tower diameter is 1.2m, packing layer height is 5000mm, packing design pressure drop is 539.55Pa. Key Words: H2O; SO2；Packed Tower
化工原理课程设计-填料吸收塔的设计
课程设计 题目：填料吸收塔的设计 教学院：化学与材料工程学院 专业：化学工程与工艺（精细化工方向） 学号： 学生姓名： 指导教师： 2012 年 5 月31 日
《化工原理课程设计》任务书 2011～2012 学年第2学期 学生姓名：专业班级：化学工程与工艺(2009) 指导教师：工作部门：化工教研室 一、课程设计题目：填料吸收塔的设计 二、课程设计内容（含技术指标） 1. 工艺条件与数据 煤气中含苯2%（摩尔分数），煤气分子量为19；吸收塔底溶液含苯≥0.15%（质量分数）；吸收塔气-液平衡y*=0.125x；解吸塔气-液平衡为y*=3.16x；吸 收回收率≥95%；吸收剂为洗油，分子量260，相对密度0.8；生产能力为每小时 处理含苯煤气2000m3；冷却水进口温度＜25℃，出口温度≤50℃。 2. 操作条件 吸收操作条件为：1atm、27℃，解吸操作条件为：1atm、120℃；连续操作；解吸气流为过热水蒸气；经解吸后的液体直接用作吸收剂，正常操作下不再补充 新鲜吸收剂；过程中热效应忽略不计。 3. 设计内容 ①吸收塔、解吸塔填料层的高度计算和设计； ②塔径的计算； ③其他工艺尺寸的计算。 三、进度安排 1．5月14日：分配任务； 2．5月14日-5月20日：查询资料、初步设计； 3．5月21日-5月27日：设计计算，完成报告。 四、基本要求 1. 设计计算书1份：设计说明书是将本设计进行综合介绍和说明。设计说明 书应根据设计指导思想阐明设计特点，列出设计主要技术数据，对有关工艺流程 和设备选型作出技术上和经济上的论证和评价。应按设计程序列出计算公式和计 算结果，对所选用的物性数据和使用的经验公式、图表应注明来历。 设计说明书应附有带控制点的工艺流程图。 设计说明书具体包括以下内容：封面；目录；绪论；工艺流程、设备及操作 条件；塔工艺和设备设计计算；塔机械结构和塔体附件及附属设备选型和计算； 设计结果概览；附录；参考文献等。 2. 图纸1套：包括工艺流程图(3号图纸)。 教研室主任签名： 年月日
摘要 在化工生产中，气体吸收过程是利用气体混合物中，各组分在液体中溶解度或化学反应活性的差异，实现气液混合物的分离。在化学工业中，经常需将气体混合物中的各个组分加以分离，其目的是： ① 回收或捕获气体混合物中的有用物质，以制取产品； ② 除去工艺气体中的有害成分，使气体净化，以便进一步加工处理；或除去工业放空尾气中的有害物，以免污染大气。吸收操作仅为分离方法之一，它利用混合物中各组分在液体中溶解度或化学反应活性的差异，实现气液混合物的分离。 一般说来，完整的吸收过程应包括吸收和解吸两部分。在化工生产过程中，原料气的净化，气体产品的精制，治理有害气体，保护环境等方面都要用到气体吸收过程。填料塔作为主要设备之一。二氧化硫填料吸收塔，以水为溶剂，经济合理，净化度高，污染小。此外，由于水和二氧化硫反应生成硫酸，具有很大的利用。 本次化工原理课程设计，我设计的题目是：炉气处理量为h m 34200炉气吸过程填料吸收塔设计。本次任务为用水吸收二氧化硫常压填料塔。具体设计条件如下： 1、混合物成分：空气和二氧化硫； 2、二氧化硫的含量：08.0（摩尔分率） 3、操作压强；常压操作 4、进塔炉气流量：h m 34200 5、二氧化硫气体回收率：%98 吸收过程视为等温吸收过程。 关键词：吸收、填料塔、二氧化硫、低浓度。
The Abstract In the chemical production, gas absorption process is using the mixture of gases, the components in liquid or chemical reaction activity of solubility differences. In the chemical industry, gas absorption purpose is to: (1) recovery or capture gas mixture of the useful materials in order to making products; 2) remove the harmful process gas composition, make gas purification, so as to further processing;in order to avoid the atmospheric pollution. Generally speaking, the complete absorption process should include absorption and desorption two parts. In the chemical production process, the raw material of the gas purification, protect the environment, to use gas absorption process. As one of the main equipment packed tower. Sulfur dioxide packing absorption tower, water solvent, reasonable economy, purification degree is high, the pollution is small. In addition, because water and sulfur dioxide reacts sulfuric acid, have a lot of use. The principles of chemical engineering course design,My design task is the sulfur dioxide absorption water atmospheric packed tower. The specific design conditions as follows: 1, mixture composition: air and sulfur dioxide; 2, sulfur dioxide levels in: (Moore points rate) 3, operating pressure; Atmospheric pressure operation 4, into the tower furnace gas flow: 5, sulfur dioxide gas recovery: The absorption process as the isothermal absorption process. Keywords: absorption, packed tower, sulfur dioxide, low concentration.
填 料 塔 设 计 说 明 书 设计题目：水吸收氨填料吸收塔学院：资源环境学院 指导老师：吴根义罗惠莉 设计者：海江 学号：7 专业班级：08级环境工程1班
一、设计题目 试设计一座填料吸收塔，用于脱出混于空气中的氨气。混合气体的处理为2400m3/h，其中含氨5%，要求塔顶排放气体中含氨低于0.02%。采用清水进行吸收，吸收剂的用量为最小量的1.5倍。 二、操作条件 1、操作压力常压 2、操作温度 20℃ 三、吸收剂的选择 吸收剂对溶质的组分要有良好地吸收能力，而对混合气体中的其他组分不吸收，且挥发度要低。所以本设计选择用清水作吸收剂，氨气为吸收质。水廉价易得，物理化学性能稳定，选择性好，符合吸收过程对吸收剂的基本要求。且氨气不作为产品，故采用纯溶剂。 四、流程选择及流程说明 逆流操作气相自塔底进入由塔顶排出，液相自塔顶进入由塔底排出，此即逆流操作。逆流操作的特点是传质平均推动力大，传质速率快，分离效率高，吸收剂利用率高。工业生产中多用逆流操作。 五、塔填料选择 阶梯环填料。阶梯环是对鲍尔环的改进，与鲍尔环相比，阶梯环高度减少了一半，并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的间隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前使用的环形填料中最为优良的一种 选用聚丙烯阶梯环填料，填料规格：
六、填料塔塔径的计算 1、液相物性数 对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，20℃水的有关物性数据如下： 密度为:L ρ=998.2 kg/m3 粘度为:μL=0.001004 Pa·S=3.6 kg/（m·h） 表面力为σL=72.6 dyn/cm =940896 kg/h2 2、气相物性数据： 20℃下氨在水中的溶解度系数为：H=0.725kmol/(m3·kPa)。 混合气体的平均摩尔质量为： Mvm=0.05×17.03g/mol +0.95×29g/mol=28.40g/mol , 混合气体的平均密度为：ρvm =1.183 kg/m3 混合气体的粘度可近似取为空气的粘度，查手册得20℃空气的粘度为: μv=1.81×10-5 Pa·S=0.065 kg/(m·h) 3、气相平衡数据 20℃时NH3在水中的溶解度系数为H=0.725 kmol/(m3·kPa),常压下20℃时NH3在水中的亨利系数为E=76.41kPa 。 4、物料衡算： 亨利系数 S L HM E ρ= 相平衡常数 754.03 .10102.18725.02 .998=??=== P HM P E m S L ρ E ——亨利系数 H ——溶解度系数 Ms ——相对摩尔质量
化工原理课程设计℃时水吸收二氧化硫填料塔 的设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
《化工原理》 课程设计报告 题目：处理量为1000m3/h清水吸收二氧化硫填料吸收塔设计 系别：环境科学与工程学院 专业班级：环境工程11（2）班 姓名：陈新林 学号： 指导教师：郑育英 （课程设计时间：2013年12月30日——2014年1月5日） 广东工业大学 目录 1．课程设计目的 (1) 2．课程设计题目描述和要求 (1) 3．课程设计报告内容 (4) 塔径计算 (7) 塔径的计算 (8) (8)
(9) (9) 填料层高度的计算 (9) 传质单元数的计算 (9) (10) (11) 填料塔附属高度的计算 (11) 2 (13) 4．总结 (26) 参考文献 (27)
1. 课程设计目的 化工原理课程设计是学生学过相关基础课程及化工原理理论与实验后，进一步学习化工设计的基础知识，培养工程设计能力的重要教学环节。通过该环节的实践，可使学生初步掌握单元操作设计的基本程序与方法，得到工程设计能力的基本锻炼。化工原理课程设计是以实际训练为主的课程，学生应在过程中收集设计数据，在教师指导下完成一定的设备设计任务，以达到培养设计能力的目的。单元过程及单元设备设计是整个过程和装备设计的核心和基础，并贯穿于设计过程的始终，从这个意义上说，作为相关专业的本科生能够熟练地掌握典型的单元过程及装备的设计过程和方法，无疑是十分重要的。 2．课程设计题目描述和要求 设计题目描述 (1) 设计题目 二氧化硫填料吸收塔及周边动力设备与管线设计 (2) 设计内容 根据所给的设计题目完成以下内容： (1)设计方案确定； (2)相关衡算； (3)主要设备工艺计算； (4)主要设备结构设计与算核； (5)辅助（或周边）设备的计算或选择； (6)制图、编写设计说明书及其它。 (3) 原始资料 设计一座填料吸收塔，用于脱除废气中的SO ，废气的处理量为1000m3/h，其 2 为2%（摩尔分率），采用清水进行逆流吸收。要求塔吸收效率达98%。中进口含SO 2 吸收塔操作条件：常压：；恒温，气体与吸收剂温度：303K 清水取自1800米外的湖水。示意图参见设计任务书。 ⒈设计满足吸收要求的填料塔及附属设备； ⒉选择合适的流体输送管路与动力设备（求出扬程、选定型号等），并核算离心泵安装高度。 设计要求 设计时间为一周。设计成果要求如下： 1.完成设计所需数据的收集与整理 2.完成填料塔的各种计算
化工原理课程设计任务书设计题目填料吸收塔设计—15 主要内容1、设计方案简介：对给定或选定的工艺流程、主要设备进行简要 论述； 2、主要设备的工艺设计计算：物料衡算、能量衡算、工艺参数的 选定、填料塔结构设计和工艺尺寸的设计计算； 3、辅助设备的选型 4、绘流程图：以单线图的形式描绘，标出主体设备和辅助设备的 物料方向、物流量、能流量。 5、吸收塔的设备工艺条件图 6、编写设计计算说明书 设计参数用清水吸收空气中的NH 3 气体，混合气体处理量5000m3/h，其中NH 3 含量为0.14kg/m3干空气（标态），干空气温度为25℃，相对湿度为 70%，要求净化气中NH 3 含量不超过0.07%（体积分数），气体入口温 度40℃，入塔吸收剂中不含NH 3 ，水入口温度30℃。 设计计划进度布置任务，学习课程设计指导书，其它准备……………0.5天主要工艺设计计算…………………………………………2.5天辅助设备选型计算／绘制工艺流程图……………………1.0天绘制主要设备工艺条件图…………………………………1.0天编写设计计算说明书（考核）……………………………1.0天合计：（1周）………………………………………………6.0天 主要参考文献1. 《化工原理课程设计》，贾绍义等编，天津大学出版社，2002.08 2.《化工原理》（上、下册），夏清，陈常贵主编，天津大学出版社， 2005.01 3. 《化工原理课程设计》，大连理工大学编，大连理工大学出版社， 1994.07 4.《化工工艺设计手册》（第三版）（上、下册），化学工业出版社， 2003.08 5.《化学工程手册》（第二版）（上、下卷），时钧等主编，化学工 业出版社，1998.11 6.《化工设备机械基础》，董大勤编，化学工业出版社，2003.01 7.《化工数据导引》，王福安主编，化工出版社，1995.10 8.《化工工程制图》，魏崇光等主编，化学工业出版社1994.05 9.《现代填料塔技术指南》，王树楹主编，中国石化出版社，1998.08 设计文件要求1.设计说明书不得少于7000字，A4幅面； 2.工艺流程图为A2幅面； 3.设备工艺条件图为A3幅面； 备注
第七章 吸 收 7-1 总压101.3 kPa ，温度25℃时，1000克水中含二氧化硫50克，在此浓度范围内亨利定律适用， 通过实验测定其亨利系数E 为4.13 MPa ， 试求该溶液上方二氧化硫的平衡分压和相平衡常数m 。（溶液密度近似取为1000kg/m 3） 解：溶质在液相中的摩尔分数：50 640.0139100050 1864 x ==+ 二氧化硫的平衡分压：* 3 4.13100.0139kPa=57.41kPa p Ex ==?? 相平衡常数：634.1310Pa 40.77101.310Pa E m P ?== =? 7-2 在逆流喷淋填料塔中用水进行硫化氢气体的吸收，含硫化氢的混合气进口浓度为5%（质量分数）， 求填料塔出口水溶液中硫化氢的最大浓度。已知塔内温度为20℃，压强为1.52×105 Pa ，亨利系数E 为48.9MPa 。 解：相平衡常数为：6 5 48.910321.711.5210 E m P ?===? 硫化氢的混合气进口摩尔浓度：1534 0.04305953429 y = =+ 若填料塔出口水溶液中硫化氢达最大浓度，在出口处气液相达平衡，即： 41max 0.0430 1.3410321.71 y x m -= ==? 7-3 分析下列过程是吸收过程还是解吸过程，计算其推动力的大小，并在x - y 图上表示。 （1）含 NO 2 0.003(摩尔分率)的水溶液和含NO 2 0.06 (摩尔分率) 的混合气接触，总压为101.3kPa ，T=15℃，已知15℃时，NO 2水溶液的亨利系数E =1.68×102 kPa ；（2）气液组成及温度同（1），总压达200kPa （绝对压强）。 解：（1）相平衡常数为：513 1 1.6810Pa 1.658101.310Pa E m P ?===? * 1 1.658 0.0030.00498 y m x ==?=
填料吸收塔课程设计
一设计任务书 （一）设计题目 过程填料吸收塔的设计：试设计一座填料吸收塔，用于脱除焙烧水吸收SO 2 炉送出的混合气体(先冷却)中的SO2，其余为惰性组分，采用清水进行吸收。混合气体的处理量m3/h 2000 含量（体积分数）10% 混合气体SO 2 的回收率不低于97% SO 2 吸收剂的用量与最小用量之比 1.3 （二）操作条件 （1）操作压力常压 （2）操作温度25℃ （三）设计内容 （1）吸收塔的物料衡算； （2）吸收塔的工艺尺寸计算； （3）填料层压降的计算； （4）液体分布器简要设计； （5）吸收塔接管尺寸计算； （6）绘制吸收塔设计条件图； （7）对设计过程的评述和有关问题的讨论。 二设计方案简介 2.1方案的确定 属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流用水吸收SO 2 不作为产品，故采用纯溶剂。 程。因用水作为吸收剂，且SO 2 2.2填料的类型与选择 对于水吸收SO 的过程，操作温度及操作压力较低，工业上通常选用塑料散 2 装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用DN38聚丙烯阶梯环填料。
阶梯环是对鲍尔环的改进。与鲍尔环相比，阶梯环高度减少了一半，并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前所使用的环形填料中最为优良的一种。 2.3设计步骤 本课程设计从以下几个方面的内容来进行设计 （一）吸收塔的物料衡算；（二）填料塔的工艺尺寸计算；主要包括：塔径，填料层高度，填料层压降；（三）设计液体分布器及辅助设备的选型；（四）绘制有关吸收操作图纸。 三、工艺计算 3.1基础物性数据 3.1.1 液相物性数据 对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，25℃时水的有关物性数据如下： 密度为ρ L =997.1 kg/m3 粘度为μ L =0.0008937 Pa·s=3.2173kg/(m·h) 表面张力为σ L =71.97 dyn/cm=932731 kg/h2 SO 2在水中的扩散系数为 D L =1.724×10-9m2/s=6.206×10-6m2/h （依Wilke-Chang 0.5 18r 0.6 () 1.85910 M T D V φ μ - =?计算，查《化学工程基础》） 3.1.2 气相物性数据 设进塔混合气体温度为25℃， 混合气体的平均摩尔质量为 M Vm=Σy i M i=0.1×64.06+0.9×29=32.506g/mol 混合气体的平均密度为
《化工原理》 课程设计报告 题目：处理量为1000m3/h清水吸收二氧化硫填料吸收塔设计 学院：环境科学与工程学院 专业班级：环境工程11（2）班 姓名：陈新林 学号：3111007481 指导教师：郑育英 （课程设计时间：2013年12月30日——2014年1月12日） 广东工业大学
目录 1．课程设计目的 (3) 2．课程设计题目描述和要求 (3) 3．课程设计报告内容 (5) 3.1基础物性数据 (4) 3.1.1液相物性数据 (4) 3.1.2气相物性数据 (5) 3.1.3气液相平衡数据 (6) 3.2物料衡算 (6) 3.3塔径计算 (7) 3.4填料层高度的计算 (9) 3.4.1传质单元数的计算 (9) 3.4.2传质单元高度的计算 (10) 3.4.3填料层高度的计算 (11) 3.5填料塔附属高度的计算 (11) 3.6液体分布器计算 (12) 3.6.1液体分布器的选型 (12) 3.6.2布液计算 (13) 3.7其他附属塔内件的选择 (13) 3.7.1填料支承装置的选择 (13) 3.7.2填料压紧装置 (16) 3.7.3塔顶除雾器 (17) 3.8吸收塔的流体力学参数计算 (17) 3.8．1吸收塔的压力降 (17) 3.8.2吸收塔的泛点率 (18) 3.8.3气体动能因子 (18) 3.9附属设备的计算与选择 (18) 3.9.1离心泵的选择与计算 (18) 3.9.2吸收塔主要接管尺寸选择与计算 (14) 工艺设计计算结果汇总与主要符号说明 (24) 4．总结 (26) 参考文献 (27)
