水吸收二氧化硫填料塔设计
作者陈福茂
单位港口航道与近海工程学院专业港口航道与海岸工程学号1303010317
摘要：本设计的目的在于除去工业放空尾气中的有害物质。尾气的初始条件为：20℃，常压下，体积流量为2500m3/h混合气（空气+SO2），其中SO2体积分数5%，出塔SO2含量为0.25%。设计方案：用水吸收SO2属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流程。因用水作为吸收剂，且SO2不作为产品，故属用纯溶剂吸收过程。对于水吸收SO2的过程，操作温度及操作压力较低，工业上通常选用塑料散装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用DN38聚丙烯阶梯环填料。根据以上条件本设计的结果如下：塔径D=1.2m；填料层高度h=5000mm；填料设计层压降△P=107.91×5=539.55Pa。
关键词：水，二氧化硫，填料塔吸收塔
Water Absorption of Sulfur Dioxide in a Packed Tower
Abstract:The absorption of the design aims to remove harmful substances in the exhaust of industrial venting. The sulfur dioxide absorption water, design and operating conditions for the task is: At the temperature of 20 and under the atmospheric pressure，the gas mixture (air + SO2)in the amount of procesing : 2500m3/h, volume fraction of sulfue dioxide in the inlet gas mixture:5﹪, emissions (sulfur dioxide by volume) : 0.25﹪. Design scheme: The sulfur dioxide absorption water, to belong to medium solubility absorption process, in order to improve the mass transfer efficiency, choose counter-current absorption process, because water absorbent do, and sulfur dioxide, not as products, so the pure solvents. Choice of filler: the process of water absorption of SO2, the operating temperature and operating pressure is low, the industry usually use plastic bulk packing. In the plastic bulk packing, plastic ladder ring packing performance is better, therefore the DN38 polypropylene ladder ring packing is being choiced. The design of the tower diameter is 1.2m, packing layer height is 5000mm, packing design pressure drop is 539.55Pa.
Key Words: H2O; SO2；Packed Tower
一、引言
填料塔70年代以前，在大型塔器中，板式塔占有绝对优势，出现过许多新型塔板。70年代初能源危机的出现，突出了节能问题。随着石油化工的发展，填料塔日益受到人们的重视，此后的20多年间，填料塔技术有了长足的进步，涌现出不少高效填料与新型塔内件，特别是新型高效规整填料的不断开发与应用，冲击了蒸馏设备以板式塔为主的局面，且大有取代板式塔的趋势。最大直径规整填料塔已达14～20m，结束了填料塔只适用于小直径塔的历史。这标志着填料塔的塔填料、塔内件及填料塔本身的综合设计技术进入了一个新阶段。纵观填料塔的发展，可以看出，直至80年代末，新型填料的研究始终十分活跃，尤其是新型规整填料不断涌现，所以当时有人说是规整填料的世界。但就其整体来说，塔填料结构的研究又始终是沿着两个方面进行的，即同步开发散堆填料与规整填料[1, 2]。另一个研究方向是进行填料材质的更换，以适应不同工艺要求，提高塔内气液两相间的传质效果，以及对填料表面进行适当处理(包括在板片上碾压细纹或麻点，在板片上粘接石英砂，表面化学改性等)，以改变液相在填料表面的润湿性[3-5]。
填料塔从ACHEMA‘94和ACHEMA’97两届展览会展出情况来看，进入90年代后，填料的发展较慢，仿佛进入一个相对稳定期，或者说是处于巩固阶段。如1994年展出的最具代表性的产品仍是Sulzer公司1991年展出的Optiflow规整填料，而1997年也只展出了一种新型填料的几何形状，即Raschig公司的Supekpak300型板式规整填料，其余都是一些老填料的新改进(如Rombopak改进型填料)。填料领域最多的发展还是在气液分布器方面。国外大公司对液体分布装置的研究较成熟，但对气体分布器的研究是几年前才起步的。与此相反的是，近五六年来，塔器中板式塔技术却又有了明显的进步。
尽管如此，新型填料的开发与应用仍将会有发展，其重点亦仍是规整填料。预计今后填料塔的发展仍应归结到以下三个方面：①新型填料及塔内件的开发。②填料塔的性能研究。③填料塔的工业应用。
塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。根据塔内气液接触部件的形式，可以分为填料塔和板式塔[6, 7]。板式塔属于逐级接触逆流操作，填料塔属于微分接触操作[8-10]。工业上对塔设备的主要要求：（1）生产能力大（2）分离效率高（3）操作弹性大（4）气体阻力小结构简单、设备取材面广等[11-13]。
塔型的合理选择是做好塔设备设计的首要环节，选择时应考虑物料的性质、操
作的条件、塔设备的性能以及塔设备的制造、安装、运转和维修等方面的因素[15-18]。板式塔的研究起步较早，具有结构简单、造价较低、适应性强、易于放大等特点。
填料塔由填料、塔内件及筒体构成。填料分规整填料和散装填料两大类[19,20]。塔内件有不同形式的液体分布装置、填料固定装置或填料压紧装置、填料支承装置、液体收集再分布装置及气体分布装置等。与板式塔相比，新型的填料塔性能具有如下特点：生产能力大、分离效率高、压力降小、操作弹性大、持液量小等优点。
二、实验过程
1 任务及操作条件
1.1 设计任务
SO2气体填料吸收塔设计。
1.2 操作条件
(1) 混合气（空气+ SO2）处理量：2500m3/h；
(2) 进塔混合气中二氧化硫体积分数：5%；
(3) 进塔吸收剂（清水）温度：20℃；
(4) 排放量（二氧化硫体积分数）：0.25%；
(5) 操作压力：常压。
2 设计方案的确定
2.1 吸收剂的选择
用水吸收SO2属中等溶解度的吸收过程，为提高传质效率，选用逆流吸收流程。因用水作为吸收剂，且SO2不作为产品，故采用纯溶剂。
2.2 填料的选择
对于水吸收SO2的过程，操作温度及操作压力较低，工业上通常选用塑料散装填料。在塑料散装填料中，塑料阶梯环填料的综合性能较好，故此选用D N38聚丙烯阶梯环填料。
图1 水吸收二氧化硫的吸收和解析过程
3 基础物性数据
3.1 液相物性数据
对低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，20℃时水的有关物性数据如下：
密度为 L ρ=998.2 kg/m 3
粘度为 L μ=0.001Pa.s=3.6 kg/(m.h)；Ψ=1
表面张力为L σ=72.7×10-3N/m=940896kg/h 2
2SO 在水中的扩散系数为 L D =1.47×
10-9m 2/s=5.29×10-6m 2/h 3.2 气相物性数据
混合气体的平均摩尔质量为
M V =∑y i M i =0.05×64.06+0.95×29=30.75
混合气体的平均密度为
V ρ=RT
PM V =1.257kg/m 3
混合气体的粘度可近似取为空气的粘度，查手册得20℃空气的粘度为
V μ=1.81 ×
10-5Pa·s=0.065kg/(m.h) 查手册得SO 2在空气中的扩散系数为
D v=0.039m 2/h
3.3 气液相平衡数据
由手册查得，常压下20℃时SO2在水中的亨利系数为
E =3.55 ×103 kPa
相平衡常数为
溶解度系数为
x *b =%142.004.3505.0= X *b =%
14.01%14.0-=0.0014 5 填料塔的工艺尺寸的计算
采用Eckert 通用关联图计算泛点气速。塔底混合气相质量流量为：
V '＝2500×1.257=3142.5Kmol/h
液相质量流量可近似按纯水的流量计算，即
L '=4950.37×18.02=89205.6674Kg/h
???? ??L G V L ρρ''0.5=5.31426674.89205×??
? ??2.998257.10.5=1.007 经比较选用DN38塑料阶梯环查《化工原理》附录知：填料因子Φ=1701m -。从下图查得：仪FP=1.007垂线与散堆填料液泛总线相交可读出F Y =0.021
3/1V'L'???? ??L G ρρ
图2 填料塔液泛、压力降通用关联图 橫坐标：5.0V'L'???? ??L G ρρ 或 5.0L V V ???? ??G L ρρ 纵坐标：L
G L g ρρ?μ??1.01.2G 或 L L G f g W ρμ?ρ1.0 各物理量的意义如下：
V ＇、L ＇――气体与液体的质量流速Kg/M 2S ；
V 、V L ――气体与液体的体积流量M 3/S ；
L G ρρ、――气体与液体的密度Kg/M 3。
?――填料因子I/M ；
查表1170-=m F φ
021.02.02=ψ=L L
V F F F g u Y μρρφ s m g u L V F L
F /981.010
257.111702.99881.9021.0021.02.02.0=?????==μψρφρ s
m u u F /687.0981.07.07.0=?==取 Vs=
s /m 694.0360025003= D=m u V S 135.1687
.014.33600/250044=??=∏ 圆整塔径，取D=1.2m
泛点率校核：
)%(6.62%100981
.0614.0/614.02.1785.03600/25002在允许的范围内=?==?=F u u s m u 填料规格校核：
858.3138
1200d D >== 液体喷淋密度校核：
取最小润湿速率为
h m m L w ?=/08.0)(3min
查填料手册得
min 206.792
.1785.02.998/6674.89205U U >=?= 经以上校核可知，填料塔直径选用D=1200mm 合理 三、 实验结果与讨论
h
m m a L U m m a t w t ?=?===23min min 3
2/6.105.13208.0)(/5.132
1.液体分布器简要设计
1.1 液体分布器的选型
该吸收塔液相负荷较大，而气相负荷相对较低，故选用槽式液体分布器。
2.2 分布点密度计算
按 Eckert 建议值，D ≥1200mm 时，喷淋点密度为42点/m 2，因该塔液相负荷较大，设计取喷淋点密度为120点/m 2。 布液点数为 n =0.785×22.1×120=135.6≈136点
按分布点几何均匀与流量均匀的原则，进行布点设计。设计结果为：二级槽共设七道，在槽侧面开孔，槽宽度为80mm ，槽高度为210mm ，两槽中心矩为160mm 。分布点采用三角形排列，实际设计布点数为n=132点，布液点示意图所示。
图3 槽式液体分布器二级槽的布液点示意图
取 φ=0.60，△H =160ASDSSGmm
由 H g n d L S ?∏=24
20φ得 H g n L d S
?∏=240φ
()015.016.081.926.013214.336002.998/37.892054=???
? ????????= 设计取 d 0=15mm 。
2. 填料吸收塔的附属设备
2.1 填料支承板
分为两类：气液逆流通过平板型支承板，板上有筛孔或栅板式;气体喷射型，分为圆柱升气管式的气体喷射型支承板和梁式气体喷射型支承板。
2.2 填料压板和床层限制板
在填料顶部设置压板和床层限制板。有栅条式和丝网式。
2.3 气体进出口装置和排液装置
填料塔的气体进口既要防止液体倒灌，更要有利于气体的均匀分布。对500mm 直径以下的小塔，可使进气管伸到塔中心位置，管端切成45度向下斜口或切成向下切口，使气流折转向上。对1.5m 以下直径的塔，管的末端可制 成下弯的锥形扩大器。气体出口既要保证气流畅通，又要尽量除去夹带的液 沫。最简单的装置是除沫挡板（折板），或填料式、丝网式除雾器。
2.4 除雾沫器
穿过填料层的气体有时会夹带液体和雾滴，因此需在塔顶气体排出口前设置除沫器，以尽量除去气体中被夹带的液体雾沫，SO 2溶于水中易于产生泡沫为了防止泡沫随出气管排出，影响吸收效率，采用除沫装置，根据除沫装置类型的使用范围，该填料塔选取丝网除沫器。
丝网除雾沫器：一般取丝网厚度H=100~150 mm ，气体通过除沫器的压降约为120~250 Pa ，通过丝网除沫器的最大气速u max =k =0.085 =2.3875m/s ，实际气速为最大气速的0.75~0.8倍 所以实际气速u=0.75×2.3875=1.7906 m/s 。所以丝网除沫器直径D= 0.6984m
液体出口装置既要使塔底液体顺利排出，又能防止塔内与塔外气体串通，常压吸收塔可采用液封装置。
注：(1)本设计任务液相负荷不大，可选用排管式液体分布器；且填料层不高，可不设液体再分布器。
(2)塔径及液体负荷不大，可采用较简单的栅板型支承板及压板。其它塔附件及气液出口装置计算与选择此处从略。
四、设计总结
对于设计过程我们通过查阅各种文献得到数据，公式最后汇总，通过给出的任务进行计算，使我们的自学能力，汇总能力都得到了提高。
对于最后部分塔附属高度的计算还不甚了解，很不熟练，有待提高。通过本次课程设计不仅增强了自己的自学能力更促进了对化工原理知识的进一步了解，同时通过同学之间，同学和老师之间的相互交流使我的设计更加完善。
在良好的互动环境下我们大家都很努力认真，不仅是为了取得成绩，更是为了能在知识上，在能力上都有所提高。特别使对一些参考文献的使用，和对图表的查询都有了实质性的操作。动手能力也有了显著提高，使我们大家都很高兴。虽然我们做设计的时间较以前的学哥学姐时间短，但我们相信我们的收获不比他们少。
当然我知道自己的设计也许还存在这样或那样的不足，但我知道这是我努力的结果。我感谢能有这次让我努力并增长知识的机会，缺点和不足一定回尽力改正。也真心的希望这样可以促进我们学习和进步的机会以后还：
1、通过本次课程设计，使我对从填料塔设计方案到填料塔设计的基本过程的设计方法、步骤、思路、有一定的了解与认识。它相当于实际填料塔设计工作的模拟。在课程设计过程中，基本能按照规定的程序进行，先针对填料塔的特点和收集、调查有关资料，然后进入草案阶段，其间与指导教师进行几次方案的讨论、修改，再讨论、逐步了解设计填料塔的基本顺序，最后定案。设计方案确定后，又在老师指导下进行扩初详细设计，并计算物料守衡，传质系数，填料层高度，塔高等；最后进行塔附件设计。
2、此次课程设计基本能按照设计任务书、指导书、技术条件的要求进行。同学之间相互联系，讨论，整体设计基本满足使用要求，但是在设计指导过程中也发现一些问题。理论的数据计算不难，困难就在于实际选材，附件选择等实际问题。这些方面都应在以后的学习中得以加强与改进。
以上足本次课程设计的指导过程中的心得与体会以及对课程设计完成情况的总结，希望在以后的学习当中能扬长避短，以取得更好的教学效果。
致谢
河海大学优良的电子图书资源及杨汉培老师的论文写作指导
参考资料和文献
[1]王绍亭，陈涛．《化工传递过程基础》[M]. 北京：化学工业出版社，1987．
[2]蒋维钧.《化工原理》上、下册[M]. 北京：清华大学出版社，2003.
[3]贾绍义，柴诚敬．《化工原理课程设计》[M]. 天津：天津大学出版社，2003,149.
[4]柴诚敬，天津大学化工学院.《化工原理》（下册）[M]. 北京：高等教育出版社，2009.
[5]魏姚灿等．塔设备设计．上海：上海科学技术出版社，1988.
[6]谭天恩，麦本熙，丁惠华．《化工原理》（上、下册）第二版[M]. 北京：化学工业出版
社，2001.
[7]《化学工程手册》编辑委员会．化学工程手册--气液传质设备．北京：化学工业出版社，
1989.
[8]张洪流.《化工原理》[M]. 上海：华东理工大学出版社2006.
[9]Zhou G J，Guo F，Hong Y，et al．Development of integrated chemilumin escence flow sensor
for the determination of adrenaline and isoprenaline [J]．Analytica Chimica Acta，2002，4：257-263．
[10]张佑红，吴高安，王志魁. 液体并流塔板汽体不混合时雾沫夹带和漏液对塔板效率的影响.
[11]陈敏恒．化工原理．北京：化学工业出版社[M].2004 .
[12]张前程, 简丽.填料吸收塔中适宜液气比的确定[M]. 内蒙古工业大学学报，第20卷.
[13]姚玉英.《化工原理》（新版）上、下册[M]. 天津：天津大学出版社，1999.
《化工原理》课程设计水吸收氨气填料塔设计 学院医药化工学院 专业化学工程与工艺 班级 姓名姚 学号 090350== 指导教师蒋赣、严明芳 2011年12月25日
目录 前言 (1) 1. 水吸收氨气填料塔工艺设计方案简介 (4) 1.1任务及操作条件 (4) 1.2设计案的确定 (4) 1.3填料的选择 (4) 2. 工艺计算 (6) 2.1 基础物性数据 (6) 2.1.1液相物性的数据 (6) 2.1.2气相物性的数据 (6) 2.1.3气液相平衡数据 (6) 2.1.4 物料衡算 (7) 2.2 填料塔的工艺尺寸的计算 (7) 2.2.1 塔径的计算 (7) 2.2.2 填料层高度计算 (9) 2.2.3 填料层压降计算 (12) 2.2.4 液体分布器简要设计 (13) 3. 辅助设备的计算及选型 (15) 3.1 填料支承设备 (15) 3.2填料压紧装置 (16) 3.3液体再分布装置 (16) 4. 设计一览表 (17) 5. 后记 (18) 6. 参考文献 (10) 7. 主要符号说明 (10) 8. 附图（工艺流程简图、主体设备设计条件图）
前言 在炼油、石油化工、精细化工、食品、医药及环保等部门，塔设备属于使用量大应用面广的重要单元设备。塔设备广泛用于蒸馏、吸收、萃取、洗涤、传热等单元操作中。所以塔设备的研究一直是国内外学者普遍关注的重要课题。 在化学工业中，经常需要将气体混合物中的各个组分加以分离，其主要目的是回收气体混合物中的有用物质，以制取产品，或除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气中的有害成分，以免污染空气。吸收操作是气体混合物分离方法之一，它是根据混合物中各组分在某一种溶剂中溶解度不同而达到分离的目的。 塔设备按其结构形式基本上可分为两类；板式塔和填料塔。以前在工业生产中，当处理量大时多用板式塔，处理量小时采用填料塔。近年来由于填料塔结构的改进，新型的、高负荷填料的开发，既提高了塔的通过能力和分离效能又保持了压降小、性能稳定等特点。因此，填料塔已经被推广到大型气、液操作中，在某些场合还代替了传统的板式塔。如今，直径几米甚至几十米的大型填料塔在工业上已非罕见。随着对填料塔的研究和开发，性能优良的填料塔必将大量用于工业生产中。 综合考察各分离吸收设备中以填料塔为代表，填料塔技术用于各类工业物系的分离,虽然设计的重点在塔体及塔内件等核心部分,但与之相配套的外部工艺和换热系统应视具体的工程特殊性作相应的改进。例如在DMF回收装置的扩产改造项目中,要求利用原常压塔塔顶蒸汽,工艺上可以在常压塔及新增减压塔之间采用双效蒸馏技术,达到降低能耗、提高产量的双重效果，在硝基氯苯分离项目中;改原多塔精馏、两端结晶工艺为单塔精馏、端结晶流程,并对富间硝基氯苯母液进行精馏分离,获得99%以上的间硝基氯苯,既提高产品质量,又取得了降低能耗的技术效果。 过程的优缺点：分离技术就是指在没有化学反应的情况下分离出混合物中特定组分的操作。这种操作包括蒸馏，吸收，解吸，萃取，结晶，吸附，过滤，蒸发，干燥，离子交换和膜分离等。利用分离技术可为社会提供大量的能源，化工产品和环保设备，对国民经济起着重要的作用。为了使1填料塔的设计获得满足分离要

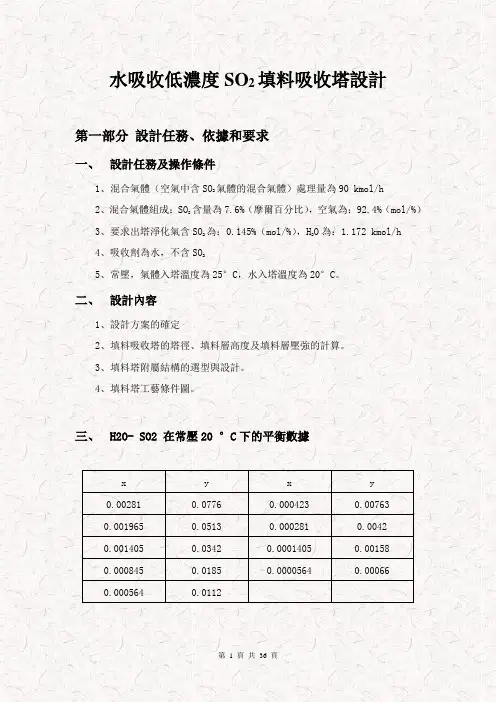

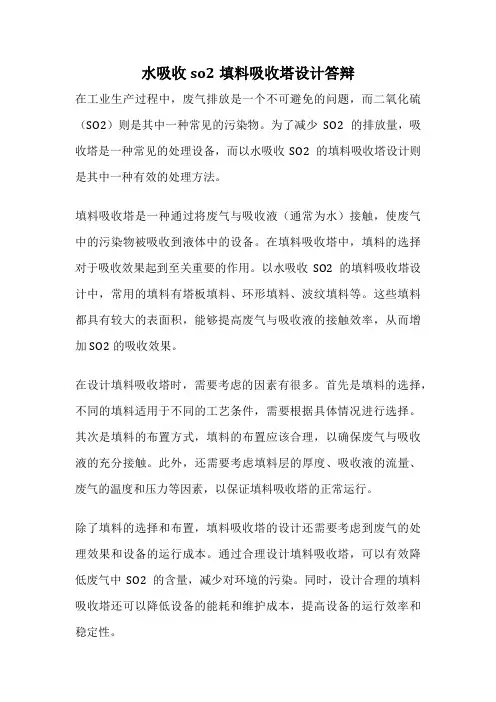

水吸收低浓度SO2填料吸收塔设计 第一部分设计任务、依据和要求 一、设计任务及操作条件 1、混合气体（空气中含SO 2 气体的混合气体）处理量为90 kmol/h 2、混合气体组成：SO 2 含量为7.6%（摩尔百分比），空气为：92.4%（mol/%） 3、要求出塔净化气含SO 2为：0.145%（mol/%），H 2 O为：1.172 kmol/h 4、吸收剂为水，不含SO 2 5、常压，气体入塔温度为25°C，水入塔温度为20°C。 二、设计内容 1、设计方案的确定 2、填料吸收塔的塔径、填料层高度及填料层压强的计算。 3、填料塔附属结构的选型与设计。 4、填料塔工艺条件图。 三、H2O- SO2 在常压20 °C下的平衡数据
