三极管在电路中的应用三极管的适用范围三极管在电路中的应用，三极管的适用范围。三极管是我们常用电子元件的之一，我们生活中常见的电子元件有电阻、电容、电感、电位器、变压器、三极管、二极管、IC等。电子元件（Electronic component），是组成电子产品的基础。而三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三级管在电路中有哪些应用呢？三极管又有什么适用范围呢？
三极管在电路中的应用，三极管的适用范围。三极管在电路中的应用将在以下几点体现，晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
一、三极管的电路中的工作状态
三极管的工作状态：
截至状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，
三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=ΔIc/ΔIb，这时三极管处放大状态。
饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。

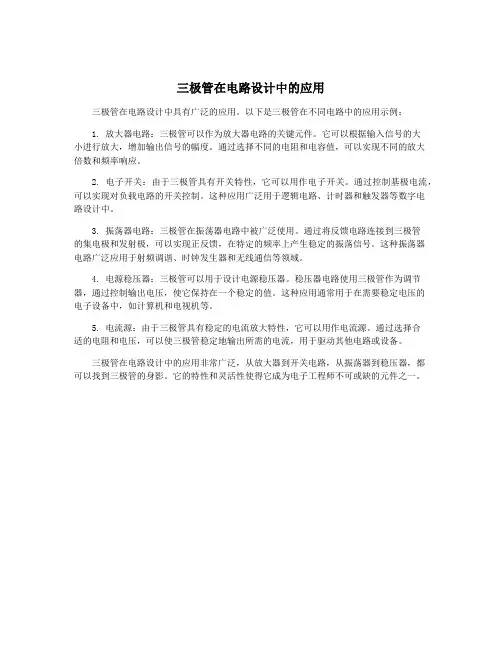

二、三极管在电路中的放大作用
1）三极管工作在放大状态，即发射结正偏，集电结反偏。
2）输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。
3）输出回路的设置应该保证将三极管放大以后的电流信号转变成负载需要的电量形式（输出电压或输出电流）。
三、三极管在电路中的开关控制作用
1）基极必须串接电阻，保护基极。
2）基极根据ＰＮＰ或者ＮＰＮ管子加上拉电阻或者下拉电阻。
3）集电极电阻阻值根据驱动电流实际情况调整。
三极管在电路中的工作状态、三极管在电路中的放大作用以及三极管在电路中的开关控制作上文已作详细说明，那三极管又有什么样的适用范围呢？三极管的种类有低频小功率三极管，高频小功率三极管，低频大功率三极管，高频大功率三极管，开关三极管等。三级管有着以下适用范围：
1.低频率小功率三极管，一般指特征频率在3MHZ以下，功率小于1W的三极管，一般作为小信号放大用。
2.高频小功率三极管，一般指特征频率大于3MHZ，功率小于1W的三极管，主要用于高频振荡，放大电路中。
3.低频大功率三极管，是指特征小于3MHZ，功率大于1W的三极管，低频大功率三极管品种比较多，主要应用于电子音响设备的低频功率放大电路中。
三极管在电路中的应用，三极管的适用范围。已经了解了那么多关于三极管的相关内容，但这些对于广大客户而言是远远不够的，更多关于三极管的类型等资讯，欢迎随时前来咨询深圳市兴鸿宇科技有限公司。深圳市兴鸿宇科技有限公司成立于2010年，是一家专业从事电子元器件代理分销的配套服务商。成立至今，深圳市兴鸿宇科技有限公司着力以积层陶瓷电容(高压、高容、安规Y2,Y3和客制化产品)为主，并配套电阻，电感，二三极管，MOS 和光耦为一体的全系列产品来服务满足于客户的需求。始终坚持“了解客户的需求是兴鸿宇的起点，满足客户的需求是兴鸿宇的目标”，不断改善品质、成本、交期与服务，恪守“品质第一，顾客至上”的经营理念。多年来凭着良好的信用、优质的服务已与众多标杆企业建立了长期的合作关系。选择深圳市兴鸿宇科技有限公司，将是您无比正确的选择！
