瑞浦科技轧钢部断辊分析报告
事故经过
2015年1月24日丙班轧制规格为Φ5.5，钢种为304B，在早晨7:15左右，发现13#轧机下辊开裂严重，上辊有细小裂纹，且裂纹都为外径环形裂纹。如图所示：
13H-6下辊 13H-6上辊
轧辊断裂面
轧辊信息
实际过钢量：360吨（钢种为200Cu、304HC和304B吨，要求单槽过钢量为1000吨）厂家：北京首钢京顺轧辊有限公司
辊型：Φ550*700*1865
材质：NiCrMo无冷球(Ⅱ)（铸铁轧辊）
报废直径：470mm
使用外径：487.8mm，一次直径车削量为7mm
厂家提供硬度：61-62HS
实际测量硬度：63HS（使用便携式硬度仪）。
裂纹情况
裂纹主要分布为沿外圆直径环绕轧辊一周，少量分布沿断口处沿轴向分布。无明显的因缩孔产生的凹坑和掉块等铸造缺陷，裂口为撕裂的断口，无明显的收缩塑性变形，断裂面有发亮区域，且表面光滑。轧槽表面无明显的热裂纹，周围无烧伤裂纹。
轧制信息
13#轧机在轧制断辊时的电流曲线：
如图，12#、13#、14#轧机电机的电流波动较大，在6:58左右13#轧辊断裂
可能原因分析
1.开轧温度偏低
换槽后的轧制钢种为200Cu、304HC和304B，要求开轧温度为：1220±20℃，调阅加热炉均热段的温度曲线，如下所示：
均热段温度曲线
如图，加热炉均热段温度均保持在1220℃左右，符合加热工艺的要求温度，且轧制过程中钢坯无长时间停顿，所以可以排除开轧温度低的原因。
2.轧辊含夹渣物或气泡等铸造缺陷
观察轧辊断口可以排除因轧辊可能含有的夹渣物、缩孔等铸造缺陷造成断辊的可能性。
3.坯料尺寸与压下量
在304HC换钢种到304B时中轧区域有一次调料，在2#飞剪处取样检验12#出口的料形尺寸为48.4*48，符合生产要求，即13#轧机入口的料形尺寸符合要求，无巨大变化。13#轧辊断裂下线时的辊缝为3.54mm,轧制表的标准辊缝为5.5mm,
因304B钢种宽展系数较大，所以辊缝会有所减小，且加上辊缝对轧槽磨损的弥
补，所以该辊缝是合适的，坯料尺寸过大和压下量过大造成断辊的可能性可以排
除。
4.热裂纹
由轧辊信息卡片显示轧辊以前并没有发生过缺水造成的热裂纹，在轧辊车削时也没有发现有细小的裂纹（该裂纹一般是由热裂纹在车削遗留下的细小裂纹），且由缺水造成的热裂纹以轴向裂纹为主，此次裂纹为径向为主，所以可以排除因细小裂纹和轧辊冷却效果不好产生断辊的可能性。
5.内应力
由于轧辊铸造冷却过程中会因冷却速度不同形成较大的铸造残余应力，如果新辊马上上机使用，容易导致铸轧辊应力断裂，新轧辊一般会放置一段时间，最好要一年以上，即进行自然时效处理，可以使铸轧辊残余应力在自然存放的长时间过程中得到松弛或部分消除。
若轧辊因内应力而断裂，则在轧辊开始使用时就应经开始有裂纹，而不是在多次使用之后出现，如果内应力比较小，在辊径减少到一定程度，轧辊会断裂，所以不能排除因为内应力产生开裂的可能性。
6.金属疲劳
金属疲劳是指材料、零构件在循环应力或循环应变作用下，在一处或几处逐渐产生局部永久性累积损伤，经一定循环次数后产生裂纹或突然发生完全断裂的过程。当材料和结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比弹性极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料和结构的破坏现象，就叫做金属的疲劳破坏。
轧辊断口图片
金属疲劳一般会有从疲劳源向外扩散的波浪形温度，但在此次轧辊上没有明显的纹路，但是从断面的出有一些发亮的区域，且发亮的区域表面光滑不像是一般的裂纹，更像是有类似缓慢的蠕动痕迹产生的塑性变形，在对断面的亮点扫描电镜，没有具体的发现，亮点处平整，更像是挤压和摩擦造成的，不是金属疲劳源，所以排除是金属疲劳造成断辊的可能性。
7.设备因素
在拆卸后检查轧机，没有轧机设备损坏，所以排除轧辊安装等设备因素。
总结
此次事故可以排除轧辊硬度、轧制温度、铸造缺陷、孔型压下量和热裂纹设备安装等因素，金属疲劳基本可以排除，所以此次轧辊断裂更倾向于时轧辊的内应力。
预防措施
1.在采购回来的轧辊露天自然放置至少1年以上，通过自然时效减小或消除轧辊在
铸造过程中产生的内应力，要求厂家提该轧辊否认供铸造加工生产日期。
2.保证轧辊上线前辊面没有砂眼、裂纹等缺陷，若有裂纹建议做好标记不予使用（特
别是在使用过程中有过产生裂纹的轧辊，车削深度可以加大，本措施已经采用）。
3.保证轧辊在轧制过程中的良好冷却效果。
4.但针对金属疲劳没有很好的办法（因为影响的因素太多），只能是考虑更换不同厂
家不同材质的轧辊（本厂已经不在购买北京京顺的Φ550型号的轧辊）。
2015年1月26日
瑞浦科技工艺科
齿轮轴断齿原因分析 概况描述：生产上的齿轮轴在使用两个星期后，突然发生断齿，给生产造成了很大的损失。为了弄清楚产生断裂的原因， 1、化学成份分析 C Si Mn S P Cr Mo Al 大0.39 0.31 0.52 0.002 0.06 1.5 0.17 0.85 小0.15 0.25 0.55 0.016 0.013 0.75 0.15 从成份上看，大有材料为38CrMoAl，小的材料为20CrMnMo 2、宏观形貌 大：断口处晶粒粗大稍发亮，为脆性断裂。小：断口处晶粒细小，瓷性灰色断口，为韧性断裂。（如图示）
3、金相组织分析 （1）大的金相组织 100X 40X 0.30m m
200X 齿轮表面的渗氮层厚：0.30mm，渗层组织不均匀，渗层硬度801HV1，表面有数条垂直于表面的微裂纹，裂纹周围组织无脱碳，裂纹长度稍长于渗层。 200X 断裂处的显微组织形貌 200X 中心组织：回火索氏体加屈氏体加条状及半网状铁素体。
(2)小的金相组织 200X 40X 渗层深1.5mm 齿轮渗碳层厚1.5mm，有效硬化层厚0.8mm，表面有数条细小的裂纹沿晶向里延伸，渗层硬度637HV1。 200X 表面渗碳和过渡区组织，表面为高碳马氏体和细小的颗粒状碳化物，
往里为马氏体组织。500X 中心组织：低碳板条马氏体组织。 4、原因分析 （1）大的材料为氮化钢，小的材料为渗碳钢，符合材料的牌号。（2）从金相组织上分析 大的心部组织为回火索氏体加屈氏体加条状、半网状的铁素体，为非正常的调质组织，这是因为淬火时，由于加热温度太低或保温时间太短，使铁素体未能完全溶解，经过淬火、回火后，仍存在于基体中。调质后出现这种组织，属于不良的显微组织。齿轮表面有数条微小的细裂纹，这些裂纹的产生是氮化时，由于氮在铁素体中的扩散速度较大，氮化后铁素体中的氮浓度较高，易形成须状氮化物从而从使氮化层脆性较大。因此渗层组织不均匀（？），致使在使用过程中齿根部受到拉应力的作用而导致脆性断裂。 小的渗碳淬火后心部组织为粗大（？）的板条马氏体组织，综合性能比较好，（为热处理过程中温度失控？），渗碳后表面的碳含量很高，在淬火过程中由于应力过大（是有可能）产生裂纹或微裂纹。出现在粗针马氏体针叶上，与马氏体的惯析面成一定的角度，且相互平行。这种淬火后出现的小裂纹在没有及时回火的情况下，就没法弥补，使疲劳强度和使用寿命降低。表面的这些微小的细裂纹的缺陷的存在致使齿轮在使用的过程中受到拉应力的作用而导致断裂。 5、结论 大：预处理组织不合格导致后序的氮化处理过程中组织应力的作用而产生的裂纹是崩齿的主要原因。
简述高铬铸铁轧辊的铸造和应用 摘要：高铬铸铁轧辊现已广泛应用于热轧中宽带钢精轧机组前架及部分小型棒线、型钢精轧机组，以其良好的耐磨性和抗“斑带”性能广受用户的青睐。本文对高铬铸铁轧辊的铸造、热处理过程进行简要阐述，对使用中易出现的问题加以分析。 关键词：高铬铸铁轧辊、耐磨、抗“斑带”、铸造、热处理 一、高铬铸铁轧辊的生产方式 当前，几乎所有的高铬铸铁轧辊均采用离心铸造方式，只是离心机有水平式、立式和倾斜式3中形式。相比较“溢流法”等以前的生产方式，离心铸造可以使少量的高铬铸铁外壳迅速冷却，以便获得更加细小分散的碳化物组织，且生产效率进一步提高。 轧辊的芯部通常采用高强度球墨铸铁，由于外层的铬含量较高，芯部成份中的硅含量和镍含量应较普通轧辊适当提高，以便减少芯部组织中碳化物含量、增强芯部强度。 通常情况下，为防止外层含量较高的铬成份在浇注芯部时向芯部扩散，要在外层浇注完毕时择机浇入过渡层，过渡层铁水可采用中铬铸铁、半钢、灰铸铁等材料。浇入的时间、温度和铁水量要进行严格控制。二、高铬铸铁轧辊的冶金性能 在Fe-Cr-C合金中，如果铬的含量超过15%，渗碳体就会变得不稳定，其将会被具有复杂结构的六边形碳化物M7C3代替，该种碳化物被称为铬碳化物，主要成分为铬和铁，可能含有少量的其它合金元素。高铬铸铁轧辊外层材质的基本特征是显微组织中共晶碳化物以(Cr，Fe)7C3型为主，其显微硬度为1500-1800HV,而渗碳体的显微硬度为1000-1200HV,这也是高铬铸铁轧辊有较强耐磨性能的原因。高铬铸铁轧辊的主要化学成分(%)为：C2.2～3.4，Cr10～25，Mo0.3～4，Ni0.3～3.0。铬碳比(Cr／C)决定了高铬铸铁外层组织中碳化物的类型，C、Cr、Mo等元素的含量决定了碳化物的数量。Ni和Mo的作用一方面是强化基体，另一方面是增加基体组织的淬透性。 对Fe-Cr-C合金系的研究大多基于以下Fe-Cr-C合金相图 生产工艺高铬铸铁一般采用感应电炉或电弧炉熔炼，常用的原料为生铁、废钢、回炉料、铬铁、钼铁，
轧辊分类 1.合金铸钢轧辊Alloy Cast Steel Roll 合金铸钢轧辊是采用电弧炉冶炼优质钢水，采用先进的铸造、热处理工艺技术制造，具有很高的强度、优良的抗热裂性、韧性、耐磨性、适用于型钢粗、中轧机，热轧带钢粗轧机架用辊及热轧带钢支承辊。辊身金相组织为珠光体或回火索氏体。 2.半钢轧辊Adamite Rolls 半钢轧辊是性能介于钢辊和铁辊之间的一种轧辊材质，含有镍、铬、钼等合金元素，其基体组织中含有一定量的碳化物，采用特殊的热处理工艺，有高的耐磨性、强的韧性和好的热抗性，最大的特点是在工作层中几乎没有硬度降落。适合带钢热连轧机粗轧、精轧前段；棒线轧机粗轧、中轧、预精轧机架；万能轧机、悬臂轧机辊环、辊套。 3.石墨钢轧辊Graphite Steel Rolls 石墨钢轧辊的性能与半钢轧辊类似，其最大特征是组织中有少量细小石磨存在。它可以提高轧辊的热轧辊的抗热裂性能和抗氧化铁皮黏附性能，主要适用于粗轧或初轧机架。 4.高速钢轧辊High Speed Steel Rolls 高速钢轧辊在高温下具有很高的硬度和耐磨性。它是用离心方法生产的，芯部材质为球墨铸铁。通过成分和热处理工艺控制，工作层硬度可达80-85HSC，马氏体基体上分布有钒、钨、铌、钼复合碳化物，保证了工作层硬度均一，孔型磨损均匀。这种辊用于精轧机架，增加作业时间，改善轧材表面质量。 5.GNV轧辊GNV Rolls 粗轧机架用轧辊需要一些特性相互结合，其中某些特性会相互抵消对方的作用，这些特性包括耐磨性、耐热裂性、耐冲击性、热硬度和热强度等。过多的网状碳化物能提高耐磨性、耐冲击性，但它严重降低了断裂韧性，这在粗轧情况下，会促使热裂纹形成发展。要减小过多碳化物的影响，又能保持耐磨性，就要加入镍、钼等合金元素，使基体形态为贝氏体/马氏体（针状），比通常的珠光体基体更耐磨。钼元素还有助于提高轧辊高温硬度。 GNV轧辊就是采用高合金材质加上特殊热处理制造出来的，基体组织中碳化物的含量小于5%，满足粗轧机架要求。 6.合金无限冷硬铸铁轧辊Alloy Indefinite Chilled Cast Iron Rolls 合金无限冷硬轧辊，其工作层中有细小晶间石墨。石墨和碳化物的大小、形状、分布可通过激冷作用和合金含量来控制。由于添加了锰、铬、镍、钼等合金元素，基体组织可以从珠光体、贝氏体变为马氏体。加上有少量细小石墨存在，不仅提高了轧辊抗剥落性、抗热裂性和耐磨性能，而且辊身工作层硬度落差很小。适用于棒、线材、型钢轧机中轧、精轧机架。 7.合金冷硬铸铁轧辊Alloy Chilled Cast Iron Rolls 合金冷硬铸铁轧辊辊身工作层基体组织内基本上没有游离石墨，其硬度高，具有优良的耐磨性能。用于小型棒、线材轧机及窄带钢精轧机架。金相组织是细珠光体和碳化物。 8.珠光体球墨铸铁轧辊（离心）Pearlitic Nodular Cast Iron Rolls(Centrifugal) 球墨铸铁中加入镍、铬、钼合金元素，经过特殊热处理得到珠光体球铁轧辊。珠光体球墨铸铁轧辊具有良好的强度、高温性能和抗事故性能，工作层硬度落差小。 9.针状贝氏体球墨铸铁轧辊（离心）Spiculate Bainitic Nodular Cast Iron Rolls(Centrifugal) 针状贝氏体球铁轧辊加入镍、锰、铬、钼等合金元素，它是具有针状组织（贝氏体+少量马氏体）基体，比珠光体球铁轧辊强度更高，韧性更好，耐磨性也明显提高。可采用静态铸造可离心铸造生产。 10.合金球墨铸铁轧辊（离心）Alloy Nodular Cast Iron Rolls(Centrifugal) 这种轧辊的特征是石墨呈球状，它的性质与合金无限冷硬轧辊相似，其强度高与无限冷硬辊。一般采用静态或动态的铸造。

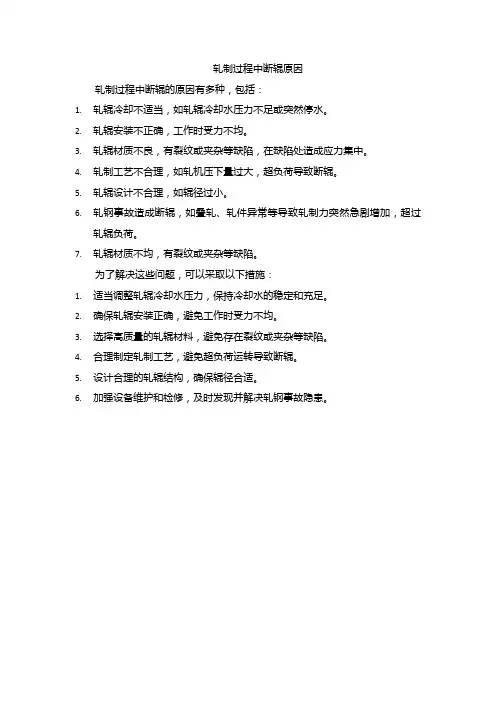

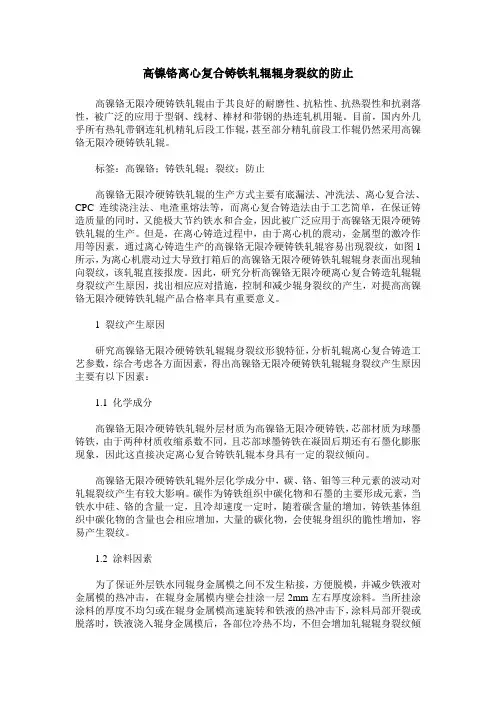

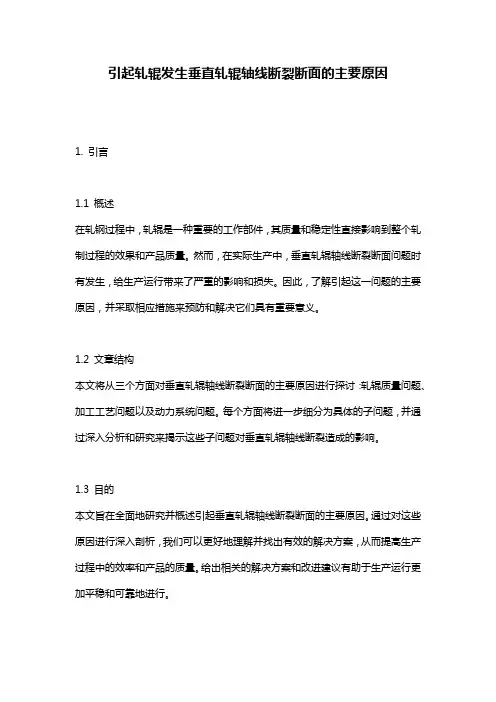

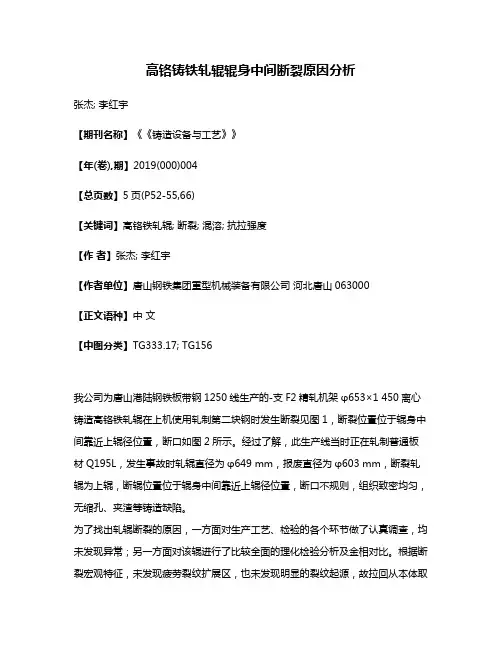

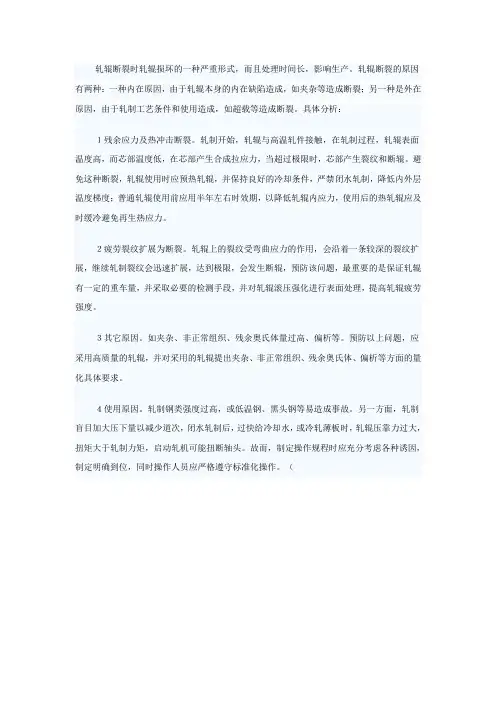

轧辊破坏常见原因分析及对策 蔡秀丽李伟薛春福 (承钢集团燕山带钢有限公司,河北承德 067002) 摘要：轧辊破坏乃至断裂，会给企业生产造成极大的损失，本文结合我厂实际描述了几种常见的轧辊破坏形式，并给出了相应解决办法。 关键词：轧辊破坏现象描述解决办法 1前言 承钢热带厂1997年建成投产，生产至今已有10余年，在生产初期经常出现轧辊热裂纹、掉肉、局部破坏、外层剥落、甚至轧辊断裂等事故，轧辊发生故障后一般都需要做换辊处理，不仅增加了岗位作业人员的劳动量，而且降低日历作业率，造成废钢，影响成材率，影响轧机产量，同时更造成巨大的经济损失。通过几年的摸索，对轧辊常见破坏形式进行归纳总结，并给出相应的解决办法。 2轧辊常见破环形式及对策 2.1轧辊断裂 2.1.1热应力断裂 2.1.1.1现象描述 此类断裂多发生在粗轧机，一般在粗轧换辊后开轧10块钢以内，寒冷的冬季出现的几率更大一些。轧辊辊身断层呈径向，起源位于或接近轧辊轴线，断裂面与轧辊轴线垂直，一般发生在辊身中部，如图1所示。 图1：热应力断裂断面形状 2.1.1.2轧辊破坏原因 这种热应力断裂与轧辊表面和轴心处的最大温差有关。过高的温差通常是由于轧辊表面温度升高过快造成的，产生的原因有，轧制过程中轧辊冷却水不足甚至中断，或者轧制钢开始时轧制节奏太快，轧制量过大造成的。有资料表明，在辊役刚开始的临界轧制状态下，辊身表面与轴心之间70℃的温差就可沿轴向产生110Mpa的附加热应力。一旦辊芯中总的轴向拉伸应力超过了材质的极限强度，就会导致突然的热应力断裂破坏。以我厂为例，生产初
期，有一次正值寒冬腊月，室外温度-20℃，厂房内温度较低，备辊正处在风口上，轧辊上线前没有预热，仅烫辊4块，在烫辊效果不好的前提下，温度较低的冷却水很快浇凉辊面，在轧制中与红钢接触，轧辊处于冷热交替中，内外表面温差大。断辊后约10分钟，用手摸断辊边缘，触觉为凉辊，带钢轧制部位的轧辊表面微温，轧辊断口内触觉发凉。同时触摸辊道，则发热或微烫手。排除轧辊铸造缺陷、轧制负荷高等因素后，基本判定为热应力断裂。 2.1.1.3对应措施 ●烫辊要充分，特别是在外界温度较低的冬季，轧辊上线前转移到环境温度较高的位置停放，或者对轧辊做小范围的升温处理，延缓烫辊速度，增加烫辊时间和烫辊材数量，减小热应力的影响。凡是返回的板坯，都要运到粗轧进行烫辊，禁止直接返回。 ●在轧制启动阶段减少轧制量。换辊后开轧30分钟内严格控制轧制节奏，给轧辊充足的内外温度均衡时间。 ●加强轧辊冷却水喷射情况的检查，发现堵塞及时处理，避免轧辊冷却不足。 2.1.2冲击载荷断裂 2.1.2.1现象描述 轧制钢温偏低、有异物轧入、或者轧错规格（导致变形量偏大）等原因出现时，轧件所产生的轧制压力瞬间超过了轧辊本身所能承受的轧辊强度极限所造成的轧辊断裂，断口一般出现在最高应力界面区域，断口颜色为灰白色。一次，我厂在4小时停轧检修后，在轧到第46块钢时发生粗轧断辊，分析原因为轧制节奏太快，在66分钟内轧制了28块钢，超出我厂加热炉的能力，板坯在炉时间短，内部没有完全烧透。另外，虽然明细表上标明为热装料，但因为上午换粗轧辊检修，加热炉尾部和滑钢道上的板坯和随后装入的板坯实际上已经晾凉，成为冷料，这部分板坯需要更长的在炉时间（高的加热温度和更长的加热时间），如果仍按照正常的节奏出钢，这部分板坯在加热段停留时间过短，钢坯内外温度不均，势必造成生芯钢，在轧制过程中给粗轧辊造成损害甚至断裂。 2.1.2.2解决方法 ●岗位操作人员加强责任心，加强日常点检，发现异物及时清除。 ●严格按照作业标准操作，严禁轧制低温钢。 ●在长时间停轧后，上料辊道上热料按冷料设置加热制度，控制出钢节奏，以避免轧制生芯钢。 2.1.3疲劳断裂 2.1. 3.1现象描述 疲劳断裂始于初始裂纹并逐渐发展，产生了一个典型的断面，该裂纹相对光滑，并出现一条临界线，一旦疲劳裂纹达到一定尺寸，便会发生其它部分的自发断裂。此类断口为深褐色，在断面能发现旧痕迹。当出现轧制低温钢、轧线废钢事故、叠轧等情况时初始裂纹可能就生成了。 2.1. 3.2解决方法 ●每次换辊后定期检测（超声波法、涡流法、着色法），及时发现危险的裂纹，并对轧辊进行适度的磨削。 ●其他措施对防止可能出现的局部过载也是必要的，这些措施有:严禁轧低温钢,按辊役周期换辊，防止断带缠绕等轧机事故。 2.2轧辊热裂纹 2.2.1大目格裂纹 2.2.1.1现象描述 这种裂纹与带钢宽度及工作辊与带钢的接触弧度有关。这种裂纹以常见的马赛克形状出现，但与常见的细小热裂纹相比目格尺寸较大，如图2 所示。
概况描述：生产上的齿轮轴在使用两个星期后，突然发生断齿，给生产造成了很大的损失。为了弄清楚产生断裂的原因， 1、化学成份分析 从成份上看，大有材料为38 Cr Mo Al ，小的材料为20 Cr MnMo 2、宏观形貌 大：断口处晶粒粗大稍发亮，为脆性断裂。小：断口处晶粒细小，瓷性灰色断口，为韧性断裂。（如图示） 3、金相组织分析 （1）大的金相组织 100X 40X 200X 齿轮表面的渗氮层厚：0.30mm ，渗层硬度801HV 1，表面有数条垂直于表面的微裂纹，裂纹周围组织无脱碳，裂纹长度稍长于渗层。 200X 断裂处的显微组织形貌
200X 中心组织：回火索氏体加屈氏体加条状及半网状铁素体。 (2)小的金相组织 200X 40X 齿轮渗碳层厚1.5 mm，有效硬化层厚0.8 mm，表面有数条细小的裂纹沿晶向里延伸，渗层硬度637HV1。 200X 表面渗碳和过渡区组织，表面为高碳马氏体和细小的颗粒状碳化物，往里为马氏体组织。500X 中心组织：低碳板条马氏体组织。 4、原因分析 （1）大的材料为氮化钢，小的材料为渗碳钢，符合材料的牌号。（2）从金相组织上分析 大的心部组织为回火索氏体加屈氏体加条状、半网状的铁素体，为非正常的调质组织，这是因为淬火时，由于加热温度太低或保温时间太短，使铁素体未能完全溶解，经过淬火、回火后，仍存在于基体中。调质后出现这种组织，属于不良的显微组织。齿轮表面有数条微小的细裂纹，这些裂纹的产生是氮化时，由于氮在铁素体中的扩散速度较大，氮化后铁素体中的氮浓度较高，易形成须状氮化物从而从使氮化层脆性较大。因此渗层组织不均匀（？），致使在使用过程中齿根部受到拉应力的作用而导致脆性断裂。
热轧带钢轧辊破坏原因分析 轧辊包括工作辊和支承辊，是轧机的关键零件之一，装在轧机牌坊窗口当中。在热轧带钢生产中，轧辊的消耗量很大，尤其是工作辊，它始终与红热钢坯直接接触。因此，找出轧辊的损坏原因并做出相应的解决措施，提高轧辊寿命，降低辊耗，是轧机制造商和用户都十分关注的问题。在实际生产过程中，轧辊的破坏形式主要有轧辊磨损、轧辊裂纹、轧辊剥落及轧辊断裂等。 轧辊磨损 轧辊磨损与其他磨损在形成机理上相同。从摩擦学角度来讲，可理解为轧辊宏观和微观尺寸的变化。一般讨论的轧辊磨损，包括宏观磨损和微观磨损，具体表现为轧辊直径的缩小。然而，轧辊磨损在几何和物理条件上与一般磨损又有差别，如轧辊上的某点与轧件周期性接触；轧件上的氧化铁皮作为磨粒进入辊缝；冷却液和润滑液的作用以及热的影响等。因此，在实际工作条件下轧辊磨损的因素很复杂，根据其产生的原因可分为以下几种： （1）机械磨损或摩擦磨损。工作辊与轧件及支撑辊表面相互作用引起的摩擦形成的磨损。 （2）化学磨损。辊面与周围其他介质相互作用，造成表面膜的形成与破坏的结果。 （3）热磨损。在工作状态下，轧辊因高温作用其表面层温度剧烈变化引起的磨损。 1 工作辊磨损 工作辊磨损主要是由工作辊与轧件及工作辊与支撑辊之间的相互摩擦引起的，这种摩擦包括滑动摩擦和滚动摩擦，其磨损主要发生在与轧件相接触的部位。 在生产过程中，由于带钢在轧机间形成活套，以致增大了带钢对上辊的包角，增加了接触面积的压力；带钢上表面再生氧化铁皮的滞留也增加了上辊的磨损，因此，上辊比下辊的磨损量大。由于传动端与电机连接，因振动之故，传动侧的磨损量比换辊侧的大。 2 支承辊磨损 支撑辊磨损主要是与工作辊的相对滑动和滚动造成的。工作辊表面的炭化物颗粒将支撑辊表面的金属微粒磨削下来，使支撑辊产生磨损。其磨损量的大小与轧辊的材质、表面硬度及光洁度、辊间压力横向分布、相对滑动量和滚动距离等因素有关。 实践证明，由于夹带大量氧化铁皮的冷却水作用在辊面，致使下支撑辊工况条件差，从而加速了轧辊的磨损。另外，支承辊的磨损也与上、下支撑辊的辊面硬度有关。 轧辊裂纹 由于多次温度循环产生的热应力造成轧辊逐渐破裂，即裂纹，它是发生在轧辊表面薄层的一种微表面现象。轧制时，轧辊受冷热交替变化剧烈，从而在轧辊表面产生严重应变，逐
弹簧失效的原因分析 弹簧失效的原因分析 一、佛山弹簧分解弹簧永久变形及其影响因素 弹簧的永久变形是弹簧失效的主要原因之一 弹簧的永久变形，会使弹簧的变形或负荷超出公差范围，而影响机器设备的正常工作。 检查弹簧永久变形的方法 1.快速高温强压处理检查弹簧永久变形：是把弹簧压缩到一定高度或全部并紧，然后放在开水中或温箱保持10～60分钟，再拿出来卸载，检查其自由高度和给定工作高度下的工作载荷。 2.长时间的室温强压处理检查弹簧永久变形：是在室温下，将弹簧压缩或压并若干天，然后卸载，检查其自由高度和给定工作高度下的工作载荷。 二、弹簧断裂及其影响因素 弹簧的断裂破坏也是弹簧的主要失效形式之一 弹簧断裂形式可分为；疲劳断裂，环境破坏（氢脆或应力腐蚀断裂）及过载断裂。 弹簧的疲劳断裂： 弹簧的疲劳断裂原因：属于设计错误，材料缺陷，制造不当及工作环境恶劣等因素。 疲劳裂纹往往起源于弹簧的高应力区，如拉伸弹簧的钩环、压缩弹簧的内表面、压缩弹簧（两端面加工的压缩弹簧）的两端面。 受力状态对疲劳寿命的影响 （a）恒定载荷状态下工作的弹簧比恒定位移条件下工作的弹簧，其疲劳寿命短得多。 （b）受单向载荷的弹簧比受双向载荷的弹簧的疲劳寿命要长得多。 （c）载荷振幅较大的弹簧比载荷振幅较少的弹簧的疲劳寿命要短得多。 腐蚀疲劳和摩擦疲劳 腐蚀疲劳：在腐蚀条件下，弹簧材料的疲劳强度显著降低，弹簧的疲劳寿命也大大缩短。 摩擦疲劳：由于摩擦磨损产生细微的裂纹而导致破坏的现象叫摩擦疲劳。 弹簧过载断裂 弹簧的外加载荷超过弹簧危险截面所有承受的极限应力时，弹簧将发生断裂，这种断裂称为过载断裂。 过载断裂的形式 (a)强裂弯曲引起的断裂; (b)冲击载荷引起的断裂; (c)偏心载荷引起的断裂 佛山弹簧后处理的缺陷原因及防止措施 缺陷一：脱碳 对弹簧性能影响：疲劳寿命低 缺陷产生原因：1、空气炉加热淬火未保护气2、盐浴脱氧不彻底 防止措施：1、空气炉加热淬火应通保护气或滴有机溶液保护：盐浴炉加热时，盐浴应脱氧，杂质BAO质量分数小于0.2％。2、加强对原材料表面质量检查 缺陷二：淬火后硬度不足
钢丝断裂原因分析
一、夹杂物引起断裂 线材中非金属夹杂物的存在，破坏了组织的连续性，起到了一个显微裂纹的作用。当受到外力作用时，在夹杂物的顶端首先产生附加的应力集中。尤其在原奥氏体晶粒交界处出现的大块状、条状或片状碳化物，这些异常碳化物在材料冷变形时，严重地阻塞了位错的移动，致使该处产生应力集中。当应力集中达到一定大小时便会使碳化物开裂，或在碳化物与基体交界处产生裂纹。当裂纹达到失稳状态尺寸，地瞬时产生断裂。 非金属夹杂物的多少是衡量帘线钢质量高低的一个重要因素。在用SEM对断口进行分析的过程中，经常发现非金属夹杂物。在典型的杯锥状断口上有时候就能发现夹杂物，SEM表明大多为三氧化二铝夹杂或其它高熔点脆性夹杂物。其避免主要是通过精炼，使夹杂物变为塑性低熔点夹杂物。 脆性夹杂物是引起钢丝断裂的重要原因之一，而夹杂物引起断裂分为以下几种形势： 1、夹杂物与钢基体之间界面脱开 拉伸过程中，在夹杂物周围的局部加剧了应力集中；裂纹优先在与拉应力垂直的夹杂物与基体的界面产生并沿着夹杂物与钢基体界面扩展，致使夹杂物与基体界面脱开。 2、夹杂物本身开裂
由于脆性较矮杂物本身具有缺陷，在拉伸过程中，在缺陷处产生严重的应力集中，由于局部应力升高而导致夹杂物本身开裂。; 3、混合开裂 钢中非金属夹杂物的形状、分布是没有规律的，因此夹杂物在钢中引起裂纹也是随机性的，取决于夹杂物的性质、尺寸、形状及分布，对于同类型的夹杂物，由于形状、分布和受力方向不同，往往产生断裂的情况也不尽相同，有时两种断裂方式同时存在，有时两种断裂方式交替进行。4、沿两种不同类型夹杂物的相界开裂 钢中经常出现几种夹杂物相共生在一起的复合夹杂物，由于各类夹杂物之间的力学性能和物理性质不同，相界结合力较弱，在拉应力作用下容易从相界开裂。 二、偏析引起的钢丝断裂 在一定程度上，中心偏析对钢丝拉断的危害必脆性夹杂物。因为偏析在更大程度上影响了钢丝的延伸性，从而使塑性变形不能在存在偏析的地方产生。在钢丝最初的拉拔过程中偏析导致小的裂纹的出现，等进入了最终拉拔时就导致了人字形断口(chevroncracks) 在连铸过程中减少中心偏析的途径有以下几个： 1、中心偏析随着中包过热度的降低而降低，因此中包的钢液温度应该尽可能的低；
轧辊基础知识 1-什么是轧辊，轧辊的种类有哪些？ 轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。整体轧辊分为整体铸造和整体锻造轧辊两种。 冶金复合铸造轧辊主要有半冲洗复合铸造、溢流（全冲洗法）复合铸造、离心复合铸造三种，此外还有连续浇铸包覆（CPC－Continuous PouringProcess for Cladding）、喷射沉积法、热等静压（HIP－Hot Isostatically Pressed）、电渣熔焊等特殊复合方法制造的复合轧辊种类。组合轧辊主要是镶套组合轧辊。 2-什么是整体轧辊？ 整体轧辊是相对于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。 锻造轧辊和静态铸造的轧辊均属于整体轧辊。 3-轧辊按材质主要分为哪几种类别？ 轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。 4-什么是铸造轧辊，铸造轧辊主要有哪些种类？ 铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。 5-哪些轧辊适合于整体铸造生产？ 初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧板带钢轧机破鳞和轧边机、型钢万能轧机的轧边机，还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊，大多采用整体铸造方法生产，这类轧辊使用层较厚，孔型较深。另外，热轧板带轧机的二辊粗轧辊也适合于整体铸造生产。 整体铸造轧辊的工艺方法相对简单，制造成本低。 6-什么是复合铸造轧辊？ 复合铸造轧辊指轧辊辊身外层与心部以及辊颈采用两种或两种以上材质复合铸造而成，辊身外层和辊颈分别通过不同材质的成分设计和热处理工艺获得要求的组织和性能。复合铸造方法有半冲洗复合铸造、离心复合与溢流复合三种，复合铸造轧辊需要特殊的工艺装备，工艺相对复杂，控制难度大，需要较高的制造成本。 7-复合铸造适合于哪些轧辊的生产？ 复合铸造适合于生产那些工作负荷大、轧材质量要求高的轧辊。这类轧辊辊身和辊颈性能要求相差悬殊，辊身表面硬度要求高，辊颈又要求较高的强度和韧性。例如热带连轧机的工作辊、支撑辊；中厚板、宽厚板轧机的工作辊；平整轧机的工作辊和支撑辊；型钢万能轧机的辊环；小型型钢、棒线材轧机的精轧辊及无缝钢管轧机连轧管轧辊和张减径辊环等。 近几年离心复合高铬铸铁小立辊在国内外热带连轧机上得到越来越多的采用，表现出优良的耐
轧辊轧制时有关工艺问题 轧辊是轧钢厂轧机的最主要生产工具，直接对轧件进行轧制加工，完成轧制过程的基本工序——金属的塑性变形。它不仅与产品质量，产量，经济效益等都有直接的关系，是生产过程中非常重要的一个因素。轧辊的好坏将直接影响产品的机械性能，尺寸精度，板型以及表面质量。其次轧辊好坏也将直接影响生产的产量，如轧辊换辊次数的增加将使生产产量直接下降。在板带热轧中一般一个换辊周期可轧2000－2500吨的轧制产量，如采用ORG在线磨辊技术产量可扩大到3500吨以上，同样如采用高速钢轧辊产量还能上升，相反如采用低质量轧辊，换辊次数就明显增加，产量就下降。由于轧辊本身是一个生产消耗件，辊耗大小就直接影响工序成本，经济效益就会明显变化。因此，希望轧辊制造厂能不断开发出新的高效的轧辊产品，和不断提高轧辊质量水平，同时钢铁生产厂又能不断加强轧辊管理，那对钢铁企业和轧辊企业均能产生很好的经济效益。 一，轧辊基本知识 1，轧辊定义和分类 轧辊是直接对轧件进行轧制加工，完成轧制过程的金属的塑性变形的主要部件。按轧钢机类型可分为钢板轧辊和型钢轧辊,如图1所示。钢板轧辊的辊身一般呈圆柱形，如图1a所示,主要参数为辊身长度，也是轧机的标称，如1580轧机，1700轧机，2050轧机等。有时热轧轧辊的辊身呈微凹，当受热膨胀时，可保持轧辊较好的板型。而冷轧轧辊的辊身呈微凸，当它受力弯曲时，也可保持轧辊较好的板型。型
钢轧机的轧辊辊身上有轧槽，根据工艺要求配置相应的孔型，粗轧机有较多的轧槽，精轧机则较少，如图1b所示，型钢轧机主要参数为轧辊的直径，也是轧辊的名义直径或轧机的标称，如1300初轧机，650型钢轧机等，如在一条生产线上有若干个工作机座，则以最后一架的轧辊名义直径作为轧钢机的标称。由于初轧机，型钢轧机是有槽的，而且轧辊在使用过程中由粗变细是变化的。故该类轧机的轧辊名义直径是以齿轮座的中心距作为轧辊名义直径，初轧机以轧辊辊环外径定为轧辊的名义直径。 图1轧辊类型图a钢板轧辊，b型钢轧辊， 板带轧机则没有名义直径之称呼，轧机主要参数是辊身长度，各机架辊身长度是一致的。各类轧机轧辊名义直径D与辊身长度L是有一定比例的，可参考表1所示： 表1各类轧机的L/D之比
螺栓断裂原因分析 螺栓的抗拉强度比想象中强得多，以一只M20×80的8.8级高强螺栓为例，它的重量只有0.2公斤，而它的最小拉力载荷是20吨，高达它自身重量的十万倍，一般情况下，我们只会用它紧固几十公斤的部件，只使用它最大能力的千分之一。即便是设备中其它力的作用，也不可能突破部件重量的千倍，因此螺栓的抗拉强度是足够的，不可能因为螺栓的强度不够而损坏。 很多螺栓断裂的最终分析认为是超过螺栓的疲劳强度而损坏，但是螺栓在横向振松实验中只需一百次即可松动，而在疲劳强度实验中需反复振动一百万次才会损坏。换句话说，螺栓在使用其疲劳强度的万分之一时即松动了，我们只使用了螺栓能力的万分之一，所以说螺栓的损坏也不是因为螺栓疲劳强度。 静态紧固用螺栓很少会自行松动，也很少出现断裂情况。但是在冲击，振动，变载荷情况下使用的螺栓就会出现松动和断裂的情况。 所以我认为螺栓损坏的真正原因是松动。螺栓松动后，螺纹和连接件之间产生微小间隙，冲击和振动会产生巨大的动能mv^2，这种巨大的动能直接作用于螺栓，受轴向力作用的螺栓可能会被拉断。受径向力作用的螺栓可能会被剪断。 因此设计时，对于关键的运动部位的连接紧固要注意防松设计。 自锁螺母尼龙锁紧螺母以上为两种形式的锁紧螺母。 对于弹簧垫片的放松效果，一直存在争议。 弹簧垫圈的放松原理是在把弹簧垫圈压平后，弹簧垫圈会产生一个持续的弹力，使螺母和螺栓连接副持续保持一个摩擦力，产生阻力矩，从而防止螺母松动。同时弹簧垫圈开口处的尖角分别嵌入螺栓和被连接件的表面，从而防止螺栓相对于被连接件回转。
以M16螺栓连接为例，实验显示用约10N.m的螺栓预紧力矩就可以将16弹簧垫圈完全压平。弹簧垫圈只能提供10N.m的弹力，而10N.m的弹力对于280N.m的螺栓预紧力矩来说可以忽略，其次，这么小的力，不足以使弹簧垫圈切口处的尖角嵌入螺栓和被连接件表面。折卸后观察，螺栓和被连接件表面都没有明显的嵌痕。所以，弹簧垫圈对螺栓的防松作用可以忽略。另外，在螺栓与被连接件之间增加一个垫圈，如果垫圈质量有问题，相当于给螺栓连接又增加了一个安全隐患。
轧辊知识简介 中钢邢机作为国内最大的轧辊制造企业，经过四十多年发展，形成铸钢、铸铁、锻钢三大系列，数十个品种轧辊，简介如下： 一、铸铁系轧辊 铸铁系轧辊的含碳量在2.5%—3.5%左右，按主要材质可分为普通铸铁轧辊、高镍铬无限冷硬复合铸铁轧辊、高铬复合铸铁轧辊和合金球墨铸铁轧辊四大类。铸铁轧辊中常见的组织可分为基体、渗碳体、石墨三大类，基体组织主要氏体、铁素体、珠光体、贝氏体和马氏体，石墨在铸铁中的形态一般有片状和球状两种1、普通铸铁轧辊 普通铸铁轧辊可分为冷硬铸铁轧辊，中、低合金无限冷硬铸铁轧辊，中低合金球墨铸铁轧辊，冷硬铸铁是利用铁水自身过冷度和模具表面激冷的办法获得的一种铸铁其辊身表面激冷而生成白口层，硬度高、耐磨性好。冷硬铸铁轧辊按制造工艺和芯部材质可分为非球铁、球墨复合、和球芯三大类。无限冷硬铸铁轧辊是介于冷硬铸铁和灰口铸铁之间的一种材质，其辊身工作层基体组织中存在着石墨，并且辊身工作层与芯部没有明显的分界线。普通铸铁轧辊主要用于叠轧薄板轧机、三辊劳特式中板轧机、线材轧机、棒材轧机及型钢轧机用辊。 2、高镍铬无限冷硬铸复合铁轧辊 无限冷硬铸铁是界于冷硬铸铁和灰口铸铁之间的一种材质，无限冷硬铸铁轧辊辊身工作层集基体组织中存在着均匀分布的石墨，石墨的含量从辊身表面往里随深度的增加而提高，硬度随之降低，因此，辊身工作层与芯部没有明显的分界线，也称无界冷硬铸铁轧辊无限冷硬铸铁轧辊材质中含有较高的铬、镍、钼合金元素时为高镍铬无限冷硬铸铁轧辊，采用全冲洗（溢流法）或离心复合浇注工艺生产。 高镍铬无限冷硬铸铁轧辊辊身工作层基体组织中存在较大数量的碳化物，因此有较高的耐磨性，基体组织中石墨的存在，使其具有良好的抗热烈性，被广泛应用做宽、中、厚板轧机和带钢轧机精轧用辊。 3、高铬复合铸铁轧辊 高铬复合铸铁轧辊是以含铬12-22%的高铬白口耐磨铸铁为轧辊辊身外层材质，一般以球墨铸铁为轧辊芯部和辊颈材质，采用离心复合浇注工艺而生产的高合金复合铸铁轧辊。由于基体中存在板条状的Cr7C3型共晶碳化物、菊花状的Mo2C型共晶碳化物和颗粒状的Cr23C6型二次碳化物，高铬铸铁轧辊具有优异的抗耐磨性能，被广泛应用做热轧带钢连轧机粗轧和精轧前段工作辊、宽中厚板轧机粗轧和精轧工作辊及小型型钢和板材轧机精轧 4、合金球墨铸铁轧辊 合金球墨铸铁轧辊由于石墨从辊身到芯部呈球状均匀分布，所以抗拉强度大，可经受重载荷，耐磨损性很好。基体组织为碳化物及珠光体或针状体，合金球墨铸铁轧辊按辊身基体组织大体可分为两类：珠光体球墨铸铁轧辊和针状体球墨铸铁轧辊，合金球墨铸铁轧辊一般采用整体铸造，但 针状体铸铁轧辊由于合金含量高，铸造应力大，可采用离心复合浇注工艺，获得理想的综合使用性能。合金球墨铸铁轧辊具有良好的抗热冲击和耐磨损性能，被广泛应用做大型初轧机、型钢轧机、棒材连轧机和大型无缝管轧机用辊。 二、铸钢系轧辊 铸钢系轧辊可分为两类：钢轧辊（含碳量0.4-1.4%）和半钢轧辊（含碳量1.4-2.4）

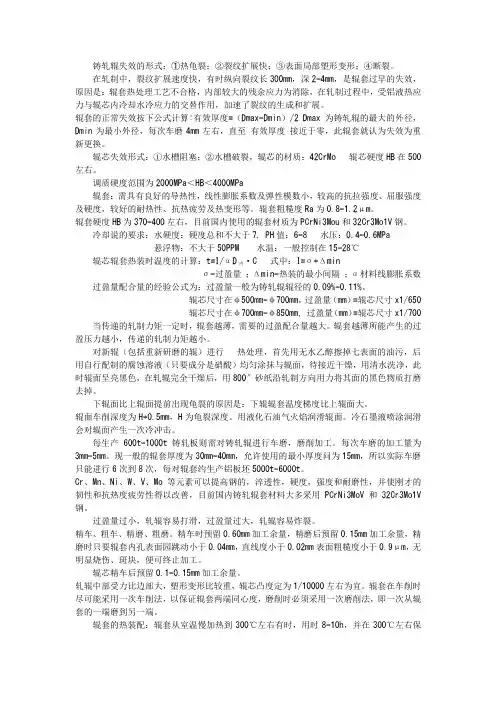

轧辊失效方式及其原因分析 轧机在轧制生产过程中，轧辊处于复杂的应力状态。热轧机轧辊的工作环境更为恶劣：轧辊与轧件接触加热、轧辊水冷引起的周期性热应力，轧制负荷引起的接触应力、剪切应力以及残余应力等。如轧辊的选材、设计、制作工艺等不合理，或轧制时卡钢等造成局部发热引起热冲击等，都易使轧辊失效。 轧辊失效主要有剥落、断裂、裂纹等形式。任何一种失效形式都会直接导致轧辊使用寿命缩短。因此有必要结合轧辊的失效形式，探究其产生的原因，找出延长轧辊使用寿命的有效途径。 1 、轧辊剥落(掉肉) 轧辊剥落为首要的损坏形式，现场调查亦表明，剥落是轧辊损坏，甚至早期报废的主要原因。轧制中局部过载和升温，使带钢焊合在轧辊表面，产生于次表层的裂纹沿径向扩展进入硬化层并多方向分枝扩展，该裂纹在逆向轧制条件下即造成剥落。 1.1 支撑辊辊面剥落 支撑辊剥落大多位于轧辊两端，沿圆周方向扩展，在宽度上呈块状或大块片状剥落，剥落坑表面较平整。支撑辊和工作辊接触可看作两平行圆柱体的接触，在纯滚动情况下，接触处的接触应力为三向压应力。在离接触表面深度为 0.786b 处 ( b 为接触面宽度之半 ) 剪切应力最大，随着表层摩擦力的增大而移向表层。 疲劳裂纹并不是发生在剪应力最大处，而是更接近于表面，即在 Z 为 0.5b 的交变剪应力层处。该处剪应力平行于轧辊表面，据剪应力互等定理，与表面垂直的方向同样存在大小相等的剪应力。此力随轧辊的转动而发生大小和方向的改变，是造成接触疲劳的根源。周期交变的剪切应力是轧辊损坏最常见的致因。在交变剪切应力作用下，反复变形使材料局部弱化，达到疲劳极限时，出现裂纹。另外，轧辊制造工艺造成的材质不均匀和微型缺陷的存在，亦有助于裂纹的产生。若表面冷硬层厚度不均，芯部强度过低，过渡区组织性能变化太大，在接触应力的作用下，疲劳裂纹就可能在硬化过渡层起源并沿表面向平行方向扩展，而形成表层压碎剥落。 支撑辊剥落只是位于辊身边部两端，而非沿辊身全长，这是由支撑辊的磨损型式决定的。由于服役周期较长，支撑辊中间磨损量大、两端磨损量小而呈 U 型，使得辊身两端产生了局部的接触压力尖峰、两端交变剪应力的增大，加快了疲劳破坏。辊身中部的交变剪应力点，在轧辊磨损的推动作用下，逐渐往辊身内部移动至少 0.5mm ，不易形成疲劳裂纹；而轧辊边部磨损较少，最大交变剪应力点基本不动。在其反复作用下，局部材料弱化，出现裂纹。 轧制过程中，辊面下由接触疲劳引起的裂纹源，由于尖端存在应力集中现象，从而自尖端以与辊面垂直方向向辊面扩展，或与辊面成小角度以致呈平行的方向扩展。两者相互作用，随着裂纹扩展，最终造成剥落。支撑辊剥落主要出现在上游机架，为小块剥落，在轧辊表面产生麻坑或椭球状凹坑，分布于与轧件接触的辊身范围内。有时，在卡钢等情况下，则出现沿辊身中部轴向长达数百毫米的大块剥落。 1.2 工作辊辊面剥落 工作辊剥落同样存在裂纹产生和发展的过程，生产中出现的工作辊剥落，
M10-45H 内六角紧定螺钉 断裂分析 据客户反映，由本公司供应的M10-45H 紧定螺钉，安装过程中发生故障。 现状：M10-45H 内六角紧定螺钉，在密封锁紧螺母安装过程中发生断裂； 安装过程：在部件上指定部位使用43~48N.m 扭矩旋入紧定螺钉（作为限位螺钉使用），然后，在紧定螺钉露出端使用43~48N.m 的终拧扭矩旋入密封锁紧螺母并拧紧，防止螺钉与基体之间的间隙造成介质渗漏。 一，失效件检测分析： 1，断口形貌宏观观察： 断面基本与轴线垂直，颜色灰色，颗粒细小均匀；放大10倍进行观测，未见目测可见原始裂纹。 2，机械性能检测： 3，金相检测分析： 沿轴线使用线切割方式制样，检测了纵向剖面的金相组织。如下图图1和图2。 图1 芯部金相x500 芯部金相组织：回火马氏体+回火屈氏体 图2 螺纹金相x200 螺纹部位金相：无脱碳层或渗碳层 4，化学成分分析： 合金钢SCM435: 0.35%C, 0.21%Si, 0.70%Mn, 0.013%P, 0.007%S, 1.04%Cr, 0.185%Mo 符合GB3098.3对45H 级螺钉的材质要求。 失效件检测分析表明，该产品机械性能和使用材料完全符合GB3098.3标准要求 二，断裂原因分析： 对失效件的机械性能检测、金相组织检测、化学成分检测结果表明，产品完全符合标准规范。 对照标准GB/T 3098.3-2000，在标准条文内第一章，标准范围，对该产品的描述，第一段有明确：本标 准 规 定了由碳钢或合金钢制造的、在环境温度为10-35℃条件下进行试验时，螺纹公称直径为1.6- 24m m 的紧定螺钉及类似的不受拉应力的紧固件机械性能。如下截图：
合金冷硬铸铁轧辊 合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo 合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。 此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。 物理性能 承制围 合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。表面的微细石墨孔隙还能改善轧辊的咬入能力。 化学成分(%)
用途 103 合金球铁轧辊 合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。 化学成分(%) 物理性能 承制围
类别辊身直径（mm）辊身长度（mm） 轧辊适用于各种规格轧辊的制造 辊环Φ190-1500 900(max.) 104 高镍铬无界冷硬铸铁轧辊 高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。 外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。使用中充分水冷是必要的。 代号 C Si Mn Cr Ni Mo HNiCr-1 2.8-3.5 0.6-1.1 0.4-1.1 1.6-2.0 4.0-4.5 0.2-0.8 HNiCr-2 3.0-3.5 0.7-1.2 0.5-1.2 1.4-1.8 3.8-4.5 0.2-0.8 代号硬度 HS 抗拉强度 MPa 抗弯强度 HS 冲击韧性 ×104J/m2 弹性模量 kMPa HNiCr-1 70-85 350-450 450-650 3-7 150-190 HNiCr-2 60-75 350-450 450-650 2-6 150-190 灰芯35-50 ﹥190 350 3-7 110-150 球芯35-50 ﹥350 550 4-7 160-190 距表面距离（m m） 用途： 热带连轧精轧后段工作辊 宽、中厚板轧机粗轧、精轧机架工作辊 热带（板）四辊平整机工作辊、支撑辊，横切平整辊炉卷轧机工作辊 高速线材轧机预精轧辊环有色金属板材轧机工作辊 制造方法辊身直径(mm) 辊身长度(mm) 净重(t) 离心法Φ280-1350 400-4300 45 全冲洗法Φ800-1300 ≤5500 高铬复合轧辊工作层含有6~22%的铬合金，芯部为高强度球墨铸铁。根据含碳量的不同，分为高铬铸钢轧辊和各个铸铁轧辊。由于大量铬元素的作用，组织中碳化物呈M7C3型，硬度高、韧性和耐磨性好，且基体组织中合金含量高，并经特殊热处理，具有良好的高
轧辊失效方式及其原因分析 摘要：介绍了轧辊存在剥落、断裂、裂纹等几种失效方式，并重点分析了轧辊剥落和断裂产生的机理，为分析生产实践中轧辊失效原因和采取相应改进措施以提高轧辊使用寿命提供了依据。 关键词：轧辊；失效原因；剥落；断裂；裂纹 1 前言 轧机在轧制生产过程中，轧辊处于复杂的应力状态。热轧机轧辊的工作环境更为恶劣：轧辊与轧件接触加热、轧辊水冷引起的周期性热应力，轧制负荷引起的接触应力、剪切应力以及残余应力等。如轧辊的选材、设计、制作工艺等不合理，或轧制时卡钢等造成局部发热引起热冲击等，都易使轧辊失效。 轧辊失效主要有剥落、断裂、裂纹等形式。任何一种失效形式都会直接导致轧辊使用寿命缩短。因此有必要结合轧辊的失效形式，探究其产生的原因，找出延长轧辊使用寿命的有效途径。 2 轧辊的失效形式 2.1 轧辊剥落 轧辊剥落为首要的损坏形式，现场调查亦表明，剥落是轧辊损坏，甚至早期报废的主要原因。轧制中局部过载和升温，使带钢焊合在轧辊表面，产生于次表层的裂纹沿径向扩展进入硬化层并多方向分枝扩展，该裂纹在逆向轧制条件下即造成剥落。 2.1.1支撑辊辊面剥落支撑辊剥落大多位于轧辊两端，沿圆周方向扩展，在宽
度上呈块状或大块片状剥落，剥落坑表面较平整。支撑辊和工作辊接触可看作两平行圆柱体的接触，在纯滚动情况下，接触处的接触应力为三向压应力，如图1所示。在离接触表面深度（Z）为0.786b处(b为接触面宽度之半)剪切应力最大，随着表层摩擦力的增大而移向表层。 图1 滚动接触疲劳破坏应力状态 疲劳裂纹并不是发生在剪应力最大处，而是更接近于表面，即在Z为0.5b的交变剪应力层处。该处剪应力平行于轧辊表面，据剪应力互等定理，与表面垂直的方向同样存在大小相等的剪应力。此力随轧辊的转动而发生大小和方向的改变，是造成接触疲劳的根源。周期交变的剪切应力是轧辊损坏最常见的致因。在交变剪切应力作用下，反复变形使材料局部弱化，达到疲劳极限时，出现裂纹。另外，轧辊制造工艺造成的材质不均匀和微型缺陷的存在，亦有助于裂纹的产生。若表面冷硬层厚度不均，芯部强度过低，过渡区组织性能变化太大，在接触应力的作用下，疲劳裂纹就可能在硬化过渡层起源并沿表面向平行方向扩展，而形成表层压碎剥落。 支撑辊剥落只是位于辊身边部两端，而非沿辊身全长，这是由支撑辊的磨损型式决定的。由于服役周期较长，支撑辊中间磨损量大、两端磨损量小而呈U 型，使得辊身两端产生了局部的接触压力尖峰、两端交变剪应力的增大，加快了疲劳破坏。辊身中部的交变剪应力点，在轧辊磨损的推动作用下，逐渐往辊身内
甘肃冶金 2001年3月 第1期钢锭(坯)在轧制过程中出现翘皮及断裂等常见缺陷的原因分析和防止途径 贾 静 (兰州钢铁公司 甘肃省 兰州市 730020) 摘 要 分析了钢锭(坯)轧制过程中出现翘皮、裂纹、断裂等常见缺陷的原因,并且提出了解决问题的途径。 关键词 分析解决 缺陷 途径 1 前言 钢锭(坯)在轧制过程中会出现翘皮、裂缝、断裂等多种缺陷而致废。由于种种原因,90年代初以来,特别是近几年里,钢锭(坯)轧裂和翘皮的数量骤然上升并有居高不下之势。为此,我们将近几年来发生的钢锭(坯)轧废情况统计分析结果列于表1(数据以每年退换钢锭的数量为依据)。 表1 钢锭(坯)轧裂退换统计表 年 份钢 种废品数量致 废 原 因小 时(t) 1995 1996 1997 1998 1999Q195—Q235沸钢258钢锭重接19.08t,翘皮、断裂Q235镇静钢— Q195—Q235沸钢118翘皮、断裂 150220M nSi连铸坯70夹杂、断裂 20M nSi钢47断裂 Q195—Q235沸钢44翘皮、断裂 150220M nSi连铸坯80夹杂、断裂 1502Q235连铸坯40脱方 Q235镇静钢100纵裂纹、发纹 Q195—Q235沸钢220翘皮、断裂 Q235镇静钢110裂纹、断裂 Q195—Q235沸钢20断裂、裂口 Q235镇静钢240纵裂纹、裂口、断裂 258 235 264 330 260 9 收稿日期:2000-12-28
表1的统计结果表明: 早期镇静钢锭质量比沸腾钢锭的好,但近两年来质量有下滑趋势。 钢锭(坯)在轧制过程中退废的主要缺陷是翘皮、裂纹和断裂。平均每年退换钢锭293t ,由此造成的经济损失30余万元。 根据金属学和钢的热塑性变形原理,结合现场生产的实际情况,作者对这些缺陷的成因从炼钢工艺和轧钢工艺两方面进行分析。2 炼钢工艺对钢锭质量的影响2.1 化学成分的影响 对于碳素结构钢来讲,就元素影响而言造成轧制过程中出现裂纹、断裂极为有关的元素有S 、M n 、P 、Cu 。2.1.1 元素S 、M n 的影响及S 的“ 热脆”缺陷对大量轧裂钢锭化学成分的分析结果表明,元素S 的超标准上限及元素Mn 的低标准下限是钢锭轧裂的重要原因。 高硫钢锭经轧制后通身四面都有严重裂缝,有时只经过粗轧几道就断成碎块。其致废的机理是:S 是生铁或燃料中天然存在的杂质,由于S 在固态Fe 中的溶解度很小,几乎不能溶解。它在钢中以FeS 的形式存在,而FeS 和Fe 易形成熔点较低(仅有985℃)的共晶体,当钢在1100～1200℃进行热加工时,分布于晶界的低熔点共晶体固熔化而导致开裂,这就是通常所说的S 的“热脆”现象。在冶炼中为了清除S 的有害作用,必须增加钢中的含M n 量,使Mn 与S 优先形成高熔点的M nS,其熔点高达1620℃而且呈粒状分布于晶粒中,从而可以有效地防止或避免S 在钢中的“热脆”现象。2.1.2 元素P 的影响及P 的“冷脆”缺陷 通常,元素P 超标的钢锭在热轧过程中不出现裂纹或断裂,但成品坯(材)冷却至室温就会发生“冷脆”现象,在远远小于钢材力学指标力的作用下就发生脆断。 其机理是:室温下钢中的P 可全部溶于钢的铁素体中,使钢的强度、硬度增加,塑性、韧性显著降低。这种钢坯(材)的“冷脆”现象在我厂的生产中偶有发生。2.1.3 元素Cu 的影响及富Cu 轧制的网状裂纹 1997年10月,我厂轧制的Q 235镇静钢68方坯有两批总重量101.36t 成品钢坯表面出现了严重的裂纹,其症状如图1所示,可见钢坯通身有网状裂纹。经取样做成分分析发现Cu 含量在0.6%～0.8%,严重超标。 图1 富铜轧制的网状裂纹 元素Cu 超标造成钢锭热轧开裂的原因是:由于西域废钢资源的特点,含Cu 量有时较高。当钢中含Cu 量超过0.4%且它在加热炉中的氧化性气氛中较长时间加热时,由于选择性氧化的结果,在钢的表面氧化铁皮下会富集一薄层熔点低于1100℃的富Cu 合金,这层合金在约1100℃时熔化并浸蚀钢的表层,使钢在热加工时开裂并多形成网状裂纹。 因此,在技术标准中对碳素结构钢中残余铜元素的含量有明确规定,应该不高于0.3%。2.2 炼钢脱氧操作及浇注工艺的影响 我厂轧制钢锭从脱氧方式上分沸腾钢和镇静钢。由于钢液脱氧方式及结晶热力学的条件10
