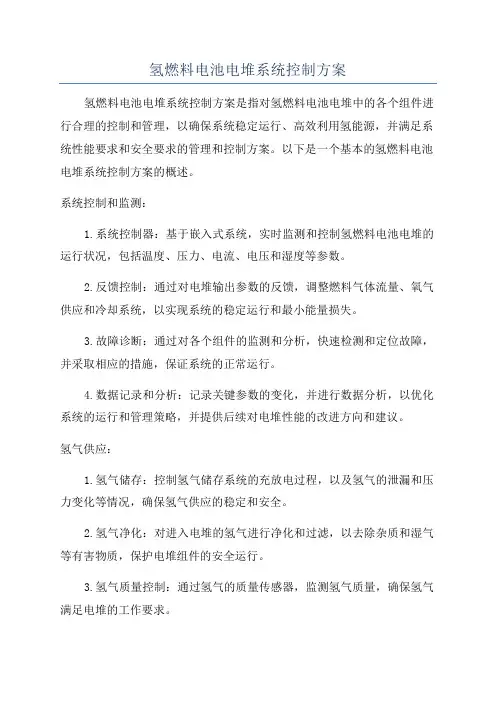

氢燃料电池电堆系统控制方案
案场各岗位服务流程
销售大厅服务岗：
1、销售大厅服务岗岗位职责：
1)为来访客户提供全程的休息区域及饮品;
2)保持销售区域台面整洁;
3)及时补足销售大厅物资,如糖果或杂志等;
4)收集客户意见、建议及现场问题点；
2、销售大厅服务岗工作及服务流程
阶段工作及服务流程
班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域
2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序服务
流程
行为
规范
迎接
指引
递阅
资料
上饮品
（糕点）
添加茶水
工作
要求
1）眼神关注客人，当客人距3米距离
时，应主动跨出自己的位置迎宾，然后
侯客迎询问客户送客户
注意事项
15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”
3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；
4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好
6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；
7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等
待；
阶段工作及服务流程
班中工作程序工作
要求
注意
事项
饮料（糕点服务）
1）在所有饮料（糕点）服务中必须使用
托盘；
2）所有饮料服务均已“对不起，打扰一
下，请问您需要什么饮品”为起始；
3）服务方向：从客人的右面服务；
4）当客人的饮料杯中只剩三分之一时，
必须询问客人是否需要再添一杯，在二
次服务中特别注意瓶口绝对不可以与
客人使用的杯子接触；
5）在客人再次需要饮料时必须更换杯
子；
下班程
序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；
2）填写物资领用申请表并整理客户意见；3）参加班后总结会；
4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
1.3.3.3吧台服务岗
1.3.3.3.1吧台服务岗岗位职责
1）为来访的客人提供全程的休息及饮品服务；
2）保持吧台区域的整洁；
3)饮品使用的器皿必须消毒；
4）及时补充吧台物资；
5）收集客户意见、建议及问题点；
1.3.3.3.2吧台服务岗工作及流程
阶段工作及服务流程
班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域
2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序服务
流程
行为
规范
问询需求按需求提
供饮品客户离开后清理桌面
阶段工作及服务流程
服务准迎客：保得知需客户
班中工作程序工作
要求
注意
事项
1)在饮品制作完毕后，如果有其他客户仍
在等到则又销售大厅服务岗呈送；
2)所有承装饮品的器皿必须干净整洁；
下班程序5）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；
6）填写物资领用申请表并整理客户意见；7）参加班后总结会；
8）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
1.3.4展示区服务岗岗位职责
1.3.4.1车场服务岗
1.3.4.1.1车场服务岗岗位职责
1）维护停车区的正常停车秩序；
2）引导客户车辆停放，同时车辆停放有序；
3）当车辆挺稳时，上前开车门并问好；同时提醒客户锁好车门；4）视情况主动为客户提供服务；
5）待车辆停放完好后，仔细检查车身情况请客户签字确认；
1.3.4.1.2
阶段工作及服务流程
班前阶
段1）自检仪容仪表
2）检查周边及案场区设备、消防器材是否良
好，如出现异常现象立即报告或报修
3）检查停车场车位是否充足，如有异常及时上报上级领导
班中工作程序服务
流程
行为
规范
1.敬礼
2.指引停车
3.迎客问好
4.目送
阶段工作及服务流程
班中工作程序工作
要求
注意
事项
1）岗位应表现良好的职业形象时刻注
意自身的表现，用BI规范严格要求自
己
2）安全员向客户敬礼，开车门，检查车
辆情况并登记，用对讲系统告知销售大
厅迎宾，待客人准备离开目送客人离
开；
迎
送
引导敬为问指引销售
检查车
为引敬
下班程序1）检查使用的工具情况，异常情况及时记录并报告上级领导；
2）参加班后总结会；
3）统计访客量；
4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
1.3.4.2展示区礼宾岗
1.3.4.
2.1展示区礼宾岗岗位职责
1）对过往的客户行标准的军礼，目视；
2）与下一交接岗保持信息联系，及时将信息告知下一岗位，让其做好接待工作；3）热情礼貌的回答客户的提问，并做正确的指引；
4）注视岗位周边情况，发现异常及时上报上级领导；
1.3.4.
2.2展示区礼宾岗工作及服务流程
阶段工作及服务流程
班前阶段1）自检仪容仪表
2）检查周边及案场区设备、消防器材是否良好，如出现异常现象立即报告或报修
班中工作程序服务
流程
敬礼问指引样板敬礼目送
行为
规范
1.迎接客户
2.指引客户
3.为客户提供帮
助4.目送客户
工作要求注意事项1）礼宾岗必须掌握样板房户型、面积、朝向、在售金额、物业服务管理费用等客户比较关注的话题；
2）礼宾岗上班后必须检查样板房的整体情况，如果发现问题必须及时上报并协助销售进行处理；
3）视线范围内见有客户参观时，远处目视，待客户行进1.5米的距离时，敬军礼并主动向客户微笑问好，“欢迎您来参观样板房，这边请，手势指引样板房方向”；
阶段工作及服务流程
班中工作程序工作
要求
注意
事项
4）参观期间，礼宾岗需注意背包或穿大
衣等可以重点人员进行关注，避免样板
房的物品丢失，当巡检时发现有物品丢
失及时上报上级领导，对参观的可疑人
员进行询问，根据销售部的意见决定是否报警；
5）样板房开放时间，在未经销售、项目部允许而进行拍照、摄像等行为劝阻，禁止任何人员挪动展示物品；
6）样板房开放时礼宾岗要关注老人、小孩、孕妇及行动不便的人群，对在参观过程中出现的意外及物品损坏必须及时上报上级领导，根据销售部的意见进行处理并做好登记；
7）样板房开放期间礼宾岗要礼貌准确的回答客户的问题，对不能回答的问题需引导给销售人员由其进行解答，严禁用含糊不清或拒绝来回答；
8）留意客户是否离开样板房，通知电瓶车司机来接客户；
9）当客户参观完毕离开样板房，待客户1.5米距离时微笑敬礼目送客户，手势指向出门的方向，若电瓶车未到，向客户致歉并说明电瓶车马上就到；
10）每天下班要对样板房物品进行检查并做好登记，如出现丢失或损坏须向上
级领导呈报，根据销售部意见进行处理并做好记录；
11）礼宾岗下班后要关闭样板房的水源、电源及监控系统并与晚班人员做好交接；
12）对于特殊天气，样板房礼宾岗要检查周边环境，以防不则；
下班程序1）检查使用的工具情况，异常情况及时记录并报告上级领导；
2）参加班后总结会；
3）统计访客量；
4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
1.3.4.3电瓶车服务岗
1.3.4.3.1电瓶车服务岗岗位职责
1）严格按照规定的路线及线路行驶，将客人送到指定地点；
2）正确执行驾驶操作流程，确保车行安全；
3）了解开发建设项目的基本情况并使用统一说辞，在允许的情况下礼貌回答客户问题；4）车辆停放时及时对车辆进行清洁，确保车辆干净；
5）负责车辆的检查；
6）对车辆实施责任化管理，未经允许任何人不得驾驶；
7）不允许非客户人员乘坐电瓶车；
8）做好电瓶车的交接工作
1.3.4.3.2电瓶车服务岗工作及服务流程
阶段工作及服务流程
班前阶段1）自检仪容仪表
2）检查电瓶车运行状态，如发现问题立即上报上级领导进行维修并做好记录
班中工作程序服务
流程
行为
规范
1）迎接客户上车2）转弯、减速、避让
提示客户3）下车提示客户小心
工作
要求
注意
事项
1）电瓶车驾驶员载客至样板房过程中
禁止鸣笛、超速、遇车避让；
2）客户上车时应主动问好，欢迎您来到
XX项目，车辆行驶时应提示客户坐稳扶
好，到达目的地时，驾驶员提示客户样
板房已经到达请小心下车，客户离开电
瓶车时应说：欢迎下次乘坐，谢谢再见，
问指引车辆起车辆行驶下
请慢走；
3）带客户下车时应检查车上是否有遗留物品，并提示客户随身带好物品；4）电瓶车必须严格按照规定路线行驶；5）做好行车记录；
下班程序1）待客户全部离开后将电瓶车开至指定位置，并将车辆进行清洁及充电；
2）整理客户意见，参加班后会；
3）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
1.3.5样板房服务岗
1.3.5.1样板房讲解岗岗位标准
1.3.5.1.1样板房讲解岗岗位职责
1)负责来访样板房客户的全程接待与讲解；
2）协助、配合置业顾问介绍；
3）客户离开后，样板房零星保洁的处理；
4）收集客户意见、建议及现场问题点的填写（样板房日常庶务）反馈单,下班后递交案场负责人；
1.3.5.1.2样板房讲解刚工作及服务流程
阶段工作及服务流程
班前阶1）自检仪容仪表，以饱满的工作状态进入工
段作；
2）检查样板房设备设施运行情况，如有异常
及时上报并做好登记；
3）检查样板房保洁情况及空调开启情况；
设备设施班中工作程序服务
流程
行为
规范
1）站立微笑自然2）递送鞋套3）热情大
方、细致讲解4）温馨道别保持整洁
工作
要求
注意
事项
1）每日对接样板房设备清单，检查空调
开启及保洁状态；
2）站在样板房或电梯口，笑意盈盈接待
客户；
3）顾客出现时，身体成30度角鞠躬“欢
迎光顾XX样板房”
4）引领入座并双手递上鞋套，双手递上
时不宜过高，与客人坐下时的膝盖同
高；
5）与客户交谈时声音要足，吐字清晰避
迎客，引导客协助置向客户
免重复；
6）专注你接待的客户，勿去应其他客户，以示尊重，对其他客户微笑点头以示回应；
7）若无销售人员带领的客户，要主动介绍房子的户型及基本信息，谈到房子的价位时请客户直接与销售人员联系不要直接做回答；
8）参加样板房时，未经销售或其他人员允许谢绝拍照及录像，谢绝动用样板房物品及附属设施，对客遗失物品做好登记并上报上级领导；
9）时刻注意进入样板房的客户群体，特别是小孩，要处处表达殷勤的关心，以示待客之道；
10）时刻留意客户的谈话，记下客户对样板房的关注点和相关信息；
11）送别，引领客户入座示意脱下鞋套双手承接，客户起身离去时，鞠躬说感谢您参观样板房，并目送客户离开；
下班程
序1）检查样板房设备设施是否处于良好的运营状态，如出现异常及时维修；
2）需对接样板房物品清单；
3）整理客户意见，参加班后会；
4）积极配合销售人员的接待工作，如果下班
时间已经到，必须待客人离开后下班；
1.3.5.2样板房服务岗岗位标准（参见销售大厅服务岗岗位标准）
1.3.6案场服务岗管理要求
培训及例会岗前培训BI规范及楼盘基本情况
在岗培训每
月至少一次
1）公司企业文化2）客户服务技
巧3）客户心理培训4）突发事件
处理5）营销知识培训6）职业安
全7）7S现场管理
例会
日会：每日参加案场管理岗组织
的总结会并及时接收案场信息
周会：每周参加管理岗组织的服
务类业务点评会
客户信息收集反馈
每日汇总客户信息反馈到案场管理岗
样板房客户车场岗客户
监督考
核1）考核频次：至少每月一次；
2）考核人：案场管理岗；
3）每月汇总客户信息反馈表，依据上级检查及客户满意度调查情况进行绩效加减；
4）由案场负责人直接考核；
5）连续两个月考核不合格者直接辞退
1.4案场基础作业岗
1.4.1案场基础作业岗任职资格
岗位类
型
岗位名称任职资格基
础作业岗安
全
岗
基本要求：
1）男性：身高1.80米
以上；
2）年龄：(18-30)岁；
3）普通话标准；
4）学历：高中以上；
技能要求：
1）熟悉项
目的基本
情况
2）具备过
硬的军事
素质
素质要求：
1）性格：开朗、主动服
务意识强有亲和力；
2）从业经历：具有同岗
位经验半年以上
案场保洁岗及绿化养护岗基本要求：
1）男女不限；
2）年龄30岁以下
3）学历：初中以上
技能要求“
案场保洁岗：
熟知药剂使
用及工具使
用
案场绿化养
护岗：熟知树
木习性及绿
化养护知识素质要求：具有亲和力，
对保洁及绿化工作有认
同感
案场技术保障岗基本要求：男性五官端
正
学历：中专（机电一体化）
技能要求：
1）具有水
或电及空
调证书；
2）熟悉各
岗位操作
工具的使
用；
3）同岗工
作一年以
上
素质要求：
踏实肯干，具有亲和力及
主动服务意识
1.4.2案场基础作业岗通用行为规范
通用规范
参照
标准 君正物业员工BI 规范手册
1.4.3安全岗岗位标准 1.4.3.1安全岗岗位职责
1）负责销售案场管理服务区域的安全巡视工作，维持正常秩序； 2）监督工作区域内各岗位工作状态及现场情况及时反馈信息；
3）发现和制止各种违规和违章行为，对可疑人员要礼貌的盘问和跟踪察看； 4）谢绝和制止未经许可的各类拍照、摆放广告行为； 1.4.3.2安全岗作业要求
1）按照巡视路线巡视签到检查重点部位；
2）遇见客户要站立、微笑、敬礼，礼貌的回答客户的提问并正确引导； 3）人过地净，协助案场保洁人员做好案场的环境维护； 4）在每一巡视期内检查设备设施运行状态并做好记录； 5）协助做好参观人员的车辆引导、指引和执勤工作； 6）积极协助其他岗位工作，依据指令进行协助；
1.4.4保洁岗岗位标准
1.4.4.1保洁岗岗位职责
1）负责案场办公区域、样板房及饰品的清洁工作；
2）负责案场外围的清洁工作；
3）负责案场垃圾的处理；
4）对案场杂志等资料及时归位；
1.4.4.2保洁岗作业要求
1）每天提前半小时上岗，对案场玻璃、地面等进行全方位清洁；2）卫生间每十分钟进行一次巡视性清洁；
3）阴雨天提前关闭门窗；
4）掌握清洁器具的使用；
5）熟知清洁药剂的配比及使用；
1.4.5绿化岗岗位标准
1.4.5.1绿化岗岗位职责
1)负责管理区域内一切绿化的养护；
2）确保绿化的正常存活率；
3）对绿植进行修剪及消杀；
1.4.6案场技术岗岗位标准
1.4.6.1案场技术岗岗位职责
1）全面负责案场区域内设备设施的维护、维修及保养；
2）协助管理岗完成重大接待工作案场的布置；
3）现场安全的整体把控；
1.4.6.2案场技术岗岗位要求
1）每日案场开放前对辖区设备设施进行检查，保障现场零事故；2）每日班后对设备设施进行检查保障正常运行并做好相关记录；3）报修后5分钟赶到现场；
4）接到异常天气信息，对案场设备进行安全隐患排除；
1.4.7案场基础作业岗岗位要求
培训及例会岗前培训BI规范及楼盘基本情况
在岗培训每
月至少一次
1）公司企业文化2）客户服务技
巧3）客户心理培训4）突发事件
处理5）营销知识培训6）职业安
全7）7S现场管理
例会
日会：每日参加案场管理岗组织
的总结会并及时接收案场信息
周会：每周参加管理岗组织的服
务类业务点评会
客户信息收集反馈
每日汇总客户信息反馈到案场管理岗
监督考
核1）考核频次：至少每月一次；
2）考核人：案场管理岗；
3）每月汇总客户信息反馈表，依据上级检查及样板房客户车场岗客户
国内外燃料电池电堆及组件 电堆是发生电化学反应的场所，也是燃料电池动力系统核心部分，由多个单体电池以串联方式层叠组合构成。将双极板与膜电极交替叠合，各单体之间嵌入密封件，经前、后端板压紧后用螺杆紧固拴牢，即构成燃料电池电堆。电堆工作时，氢气和氧气分别由进口引入，经电堆气体主通道分配至各单电池的双极板，经双极板导流均匀分配至电极，通过电极支撑体与催化剂接触进行电化学反应。 图1氢燃料电池电堆构成 国外乘用车厂大多自行开发电堆，并不对外开放，例如丰田、本田、现代等。也有少数采用合作伙伴的电堆来开发发动机的乘用车企业，例如奥迪（采
用加拿大巴拉德定制开发的电堆）和奔驰（采用奔驰与福田的合资公司AFCC 的电堆）。乘用车因为空间限制，目前只能采用高压金属板电堆的技术方案。目前国外可以单独供应车用燃料电池电堆的知名企业主要有加拿大的Ballard 和Hydrogenics，欧洲和美国正在运营的燃料电池公交车绝大多数采用这两家公司的石墨板电堆产品，已经经过了数千万公里、数百万小时的实车运营考验，这两家加拿大电堆企业都已经具备了一定产能，Ballard还与广东国鸿设立了合资企业生产9SSL电堆。 此外还有一些规模较小的电堆开发企业，例如英国的Erlingklinger，荷兰的Nedstack等，在个别项目有过应用，目前产能比较有限。 国内能够独立自主开发电堆并经过多年实际应用考验的只有大连新源动力和上海神力两家企业，大连新源动力采用的是金属板和复合板的技术路线，与上汽合作，开发了荣威950乘用车和上汽V80客车。上海神力成立于1998年，是中国第一家专业的燃料电池电堆研发生产企业，目前两家都建成了燃料电池电堆中试线，正处于从小批量到产业化转化的关键阶段。另外有一些新兴的燃料电池电堆企业，例如弗尔塞、北京氢璞、武汉众宇等，也开发出燃料电池电堆样机和生产线，正处于验证阶段。
《燃料电池电堆测试与分析》实验报告 一.实验目的： １.掌握PEMFC电堆测试台的基本结构和操作方法； ２.通过实测，掌握电堆极化曲线的测试方法，学会绘制极化曲线、功率曲线等图谱； ３.能将燃料电池电堆的实测性能应用于燃料电池系统的构建上；锻炼运用理论分析、解决实际问题的能力和方法。 二.实验原理： 将所需测量的PEMFC电堆与NBT燃料电池测试系统连接，通过控制平台调节燃料电池的氢气和空气流量，设置负载的电流值（也就是燃料电池电堆的电流值），观察记录电压值和功率值得变化，利用所记录的数据画出燃料电池的i-V和i-P曲线。 三.实验仪器设备和器材 四.测试平台开机顺序测试 １.打开气源，检查氢气、空气（外部供应时）的压力是否正常、去离子水的液位是否正常；室内氢气泄露报警系统是否正常；氢气、空气与水的排放口是否连接妥当，氢气管路的出口必须接于室外。注意测试时的人员与设备的安全。 ２.给测试平台上电，380V AC。 ３.开启电脑，与设备联机。 ４.手动设置适当的氢、空、冷却水温度（注意不应超过80℃）、各流体最低流量、电堆片数、活性面积等参数。 ５.设定数据保存路径和文件名，开始记录数据。
６.测试极化曲线。根据电堆所需要氢空流量，手动设置电流，测试极化曲线。 ７.实验结束。 五.提前制作电堆运行所需氢气和空气的流量表，如下表所示。 已知条件：电堆片数：19片，单电池活性面积250cm2; 阴/阳极化学计量比：3.5/1.5; 常压 六.绘制电堆的极化曲线和功率密度曲线，需要标明必要的测试条件。
七.绘制上述极化曲线上最大功率时的单片电池电压柱状图，并计算电压的 标准偏差。 学生（签名）： 实验日期：2015.5.25
氢燃料电池控制策略
目录 30KW车用氢燃料电池控制策略 ............................ 错误!未定义书签。目录 (2) 1控制策略的依据 (4) 230KW车用氢燃料电池控制策略 (5) 2.1P&ID (6) 2.2模块技术规范 (7) 2.3用户接口 ................................................... 错误!未定义书签。 2.4系统量定义 (9) 2.5电堆电芯(CELL)电压轮询检测策略 (11) 2.5.1Cell巡检通道断线诊断处理 .................. 错误!未定义书签。 2.5.2Cell巡检通道断线诊断结果处理........... 错误!未定义书签。 2.6Cell电压测算............................................. 错误!未定义书签。 2.7电堆健康度SOH评估............................... 错误!未定义书签。 2.7.1特性曲线电阻段对健康度的评估方法.. 错误!未定义书签。 2.8ALARM和FAULT判定规则 (11) 2.9工作模式（CRM和CDR）策略 (12) 2.10电堆冷却液出口温度设定值策略 (12) 2.11空气流量需求量计算 (12) 2.12阳极氢气循环回路控制策略 .................... 错误!未定义书签。
2.13阴极空气传输回路控制策略 (15) 2.14冷却液传输回路控制策略 ........................ 错误!未定义书签。 2.15阳极吹扫（Purge）过程 (18) 2.16防冻（Freeze）处理过程 (18) 2.17泄漏检查（LeakCheck）机理 (19) 2.17.1在CtrStat17下的LeakCheck (19) 2.17.2CtrState2下的泄漏检查 (19) 2.18注水入泵（Prime）过程 (20) 2.19状态及迁移 (20) 2.19.1状态定义 (20) 2.19.2状态迁移图 (21) 2.19.3状态功能 (22) 2.19.4迁移条件 ................................................ 错误!未定义书签。 2.20CAN通讯协议。........................................ 错误!未定义书签。3未确定事项 ..................................................... 错误!未定义书签。
高功率燃料电池测试系统技术参数高功率燃料电池测试系统，用于25cm2或50cm2质子交换膜燃料电池单电池性能及耐久性研究。详细的技术文件如下： 一、测试系统的所有部件、数据采集与控制、电脑及显示器在一个主机箱中。 二、测试仪器可靠性要求 无故障运行10000小时 三、电子负载 1、最大功率：≥100W； 2、最大电流：≥120A，精度：±0.3% 所选量程，分辨率：1mA 3、电池电压测量范围：-5V~+5V，精度：±1mV；分辨率：1mV 4、最低保护电压：0.3V。 四、加载控制方式：即可电流控制，又可电压控制。 五、气体供应 1、质量流量控制器： 最大流量：H2≥2NLPM，精度：±1%；Air≥5NLPM，精度：±1%，可按过量系数控制流量。 2、带有干气旁通（Bypass）功能，带有氮气吹扫（Purge）功能 六、背压控制 1、程控自动化阴阳极进出口压力控制，电脑控制自动加背压。 2、压力控制范围：≥300KPa（表压），控制稳定性：±5KPa 3、可以监测（电脑显示）阴极和阳极的进出口压力。 七、温度控制 1、最高电池温度：≥110℃，控制精度：±1℃ 2、最高气体温度：≥90℃，控制精度：±1℃，从加湿器到测试电池间的胶管有加热和保温功能，避免水气凝结。 3、露点温度控制范围：室温—90℃，精度：±1℃ 八、热交换器：有 九、交流阻抗：要求带有交流阻抗测试模块，电压控制模式测EIS，频率扫描范围：高频大于10kHz，低频小于等于0.01mHz，电流最大量程：≥±5A
十、带有恒电位仪，N2和Air自动切换，测试CV、LSV。N2流量计量程越高越好，建议和Air共用流量计。 十一、安全：带有氢气报警器，设有氢气泄露报警和仪器错误报警，在报警情况下自动化关闭电子负载、启动氮气吹扫。带有过电压、电流等保护。 十二、电脑和软件： 1、电脑全自动控制 2、可编程进行程序控制测试， 3、语言：英语或中文 4、数据收集记录：至少可以电脑记录以下参数：运行时间、电池温度、阴阳极气体进出口的温度和湿度、阴阳极加湿温度、阴阳极进出口压力、阴阳极气体流量，电池电流、电压及其标准偏差，所有数据记录设定值和测量值。 十三、保修期 一年。
质子交换膜燃料电池控制策略研究 质子交换膜燃料电池与其他种类电池的差别就是，质子交换膜燃料电池的出现以使用清洁、对环境无污染、效率高为特点，是一种很有价值的发明，就我国目前的情况来看，质子交换膜燃料电池在我国的各个领域中已经被接纳。在进行研究质子交换膜燃料电池的最终目的就是为了让质子交换膜燃料电池的效率更高而且更加的稳定。这就需要对质子交换膜燃料电池的性质进行研究，让质子交换膜燃料电池的特性可以控制。在本文中进行了质子交换膜燃料电池自身特点以及质子交换膜燃料电池的分类的介绍，也简述了质子交换膜燃料电池电池控制策略。 标签：燃料电池;质子交换膜;策略与研究 随着世界经济的共同发展，在发展中已经产生了对环境的严重的破坏，这就让全世界开始共同对环境的保护、资源的高效率的利用进行了研究。而可持续发展与绿色环保节能减排也已经成为了当下的主流话题。这就让经济的发展在向可持续发展的方向进行着，在我国虽然已经逐渐开始了可再生能源与清洁能源的使用，但这种改变对于我国对石油、煤矿、天然气等不可再生能源的使用情况并没有做出多大的改善，虽然我国的资源丰富但由于人口众多，但由于人均的资源量很少，针对于现在的不可再生能源的使用速度，到本世纪末这些不可再生能源就会逐渐地面临枯竭的现象。而燃料电池的发电技术的出现，由于其优越的自身特性，让其可以成为我国改变现状的方式之一。 一、燃料电池特点 随着科技的逐渐发展，出现了与化学电池不同工作原理的燃料电池。燃料电池的出现后产生了很大的影响，原因就是燃料电池的燃料与电能的转化效率是极其优秀的，对于能量之间的相互转换损失很小。而且还能对自身产生的热量进行二次的利用，当开始电能的转化时，对于环境的污染几乎没有，也不会产生大量的垃圾，在整个生产的过程中水是唯一的产物。在燃料电池开始运行时，对于电能的输出很好，而且燃料电池在运行的过程中只有很小的声音，本身可以长久的使用，稳定性极佳。在燃料电池运行的过程中，内部没有机械构件，只有水与其他在转化。燃料电池的构造很简单，出现问题时维修方便，而且燃料电池的组装分很多的模块，在进行安装时方便。燃料电池的主要燃料就是氢气，氢气的价格便宜，而且氢气的来源广泛，可以在短时间内收集燃料。燃料电池对于环境可以迅速的适应，而且燃料电池的功率大、对于工作性能可以快速的适应，周围的环境就算有水存在也不会有很大的影响。 二、研究现状与存在问题 对于燃料电池的燃料氢气而言，氢气的本身可以当作能源使用。燃料电池在使用的途径上有便携式的能源、小型移动电源、车载电源等，可以在教学、汽车、科研、计算机等多种的领域进行应用，还可以充当紧急电源，而且在特殊的情况
题目：光伏并网逆变器控制策略的研究
光伏并网逆变器控制策略的研究 摘要 世界环境的日益恶化和传统能源的日渐枯竭，促使了对新能源的开发和发展。具有可持续发展的太阳能资源受到了各国的重视，各国相继出台的新能源法对太阳能发展起到推波助澜的作用。其中，光伏并网发电具有深远的理论价值和现实意义，仅在过去五年，光伏并网电站安装总量已达到数千兆瓦。而连接光伏阵列和电网的光伏并网逆变器便是整个光伏并网发电系统的关键。 本文通过按主电路分类、按功率变换级数分类和按变压器分类的三大类划分逆变器的方法分别介绍了每个逆变器电路的拓扑结构。之后本文首先介绍了国内外并网逆变器的研究状况以及相关并网技术标准，比较了当前主流的控制技术。然后,详细的阐述了光伏并网发电逆变器系统的整体设计和各单元模块的设计,其中包括太阳能电池组、升压斩波电路、逆变电路和傅里叶变换。 在简要介绍了系统的结构拓扑和控制要求之后，论文重点研究了基于电流闭环的矢量控制策略，阐述了其拓扑结构、工作原理及运行模式。为了深入研究控制策略，分别建立了基于电网电压定向的矢量控制和基于虚拟磁链定向的矢量控制。最后，本文针对几种产生谐波的原因，对L、LC、LCL 三种滤波器进行了比较分析。 最后，本文对光伏并网的总系统进行了MATLAB仿真，由于时间的限制，只做出了通过间接控制电流从而达到控制有功无功公功率的仿真。 关键词：光伏并网，逆变器电路拓扑，电流矢量控制，谐波
PHOTOVOLTAIC (PV) GRID INVERTER CONTROL STRATEGY RESEARCH Abstract World deteriorating environment and the increasing depletion of traditional energy sources prompted the development of new energy and development. Solar energy resources for sustainable development has been national attention, solar countries have contributed to the severity of the introduction of the new energy law developments. Among them, the photovoltaic power generation has profound theoretical and practical significance, only in the past five years，the total installed photovoltaic power plant has reached thousands of megawatts. Connected PV array and grid PV grid-connected inverter is the whole key photovoltaic power generation system. Based classification by main circuit and the power level classification and Division of three categories classified by transformer inverter of methods each inverters circuit topologies are introduced.This article introduces the domestic and foreign research on grid-connected inverters and related technical standards for grid-connected, compared the current mainstream technology.Then detail a grid-connected photovoltaic inverter system design and the modular design, including solar arrays, chop-wave circuit, inverter circuits and Fourier transform. Briefly introduces the system topology and control requirements, this paper focuses on the current loop-based vector control strategies, describes the topological structure, working principle and its operating mode.In order to study the control strategies were established based on power system voltage oriented vector control based on virtual flux-oriented vector control.Finally, for several reasons for harmonic, l, LC, LCL compares and analyses the three types of filters. Keywords:Photovoltaic, inverters circuit topologies, current vector control, harmonic
AIR OUT AIR IN H2IN DI-WEG IN DI-WEG OUT 图1 1号电堆模块系统图 H2PURGE1 24V H2PURGE2
WEXPT 图2 车用1号电堆系统系统图
表1 模块附件表：
表2 车载系统附件表：
2.1 模块 ●冷却液与压缩空气热交换器 因冷却液的温度适应电堆要求，该热交换器的作用，一是压缩空气温度过高时降温（起中冷器作用），二是压缩空气温度较低时加热。考虑到要适应低温环境，最好采用。 ●氢气入口压力调整器 电堆的氢气入口压力调整，由PT-H3、EPV-H4、PT-H4组成，通过程序采集压力和控制比例阀来实现。为了控制准确和简单管路，将PT-H2、EV-H2、PT-H3、EPV-H4、PT-H4做到一个阀组（manifold）上。 ●阳极压力保护 为防止氢气入口压力调整器失效，而使阳极产生高压毁坏电堆。采用安全阀SRV-H5保护。 ●外增湿器 外增湿器采用膜增湿器，用电堆的出口湿空气来增湿电堆得入口干空气。具体是否采用，要看电堆的需求。 ●氢气循环 氢气循环，一是使阳极的氢气的湿度均匀，二是加热入口的氢气。 ●氢气吹扫（排放）阀 氢气吹扫阀，是用1个还是在电堆氢气出口的2端各用1个。 要看电堆的阳极结构，因氢气回流后，多少会有一些液态水，若
不能及时吹扫掉，会影响水平较低段的节电池性能，也不利于防冻处理。 ●电堆空气出口压力 电堆出口压力，采用电磁比例阀EPV-A6和电堆出口压力表PT-A5形成回路来控制。为防止憋压，比例阀为常开阀。 ●电堆高压输出正负极对结构接地（搭铁）绝缘电阻检测 电堆高压输出正负极对结构接地的绝缘电阻小时，会危害电堆的安全。在模块中需要加入检测单元。绝缘电阻的要求，单节电池为1200欧，150节为180千欧。 ●电机调速器的电源 因空压机的功率一般大于1kW，采用电堆的高压电源，在启动或停止的过程中需要外电源供电。启动和停止时由预充电电源PS-HV6供电。 氢气循环泵，因功率一般小于500W，且只在电堆工作时运行，采用外部24VDC单独供电。 ●节电池电压巡检单元 节电池电压巡检单元，与电堆的结构做到一起，自带MPU，与模块控制器采用通讯联系（CAN和RS485）。这样会使检测电缆最短，提高可靠性和美观。 ●模块控制器 控制器的MCU选用飞思卡尔的MC9S12CE，硬件和壳体，若能采购满足要求的现成控制器，则采购；实验调试完成后，沿用
光伏并网逆变器控制与仿真设计 为了达到提高光伏逆变器的容量和性能目的，采用并联型注入变换技术。根据逆变器结构以及光伏发电阵电流源输出的特点，选用工频隔离型光伏并网逆变器结构，并在仿真软件PSCAD中搭建光伏电池和逆变器模型，最后通过仿真与实验验证了理论的正确性和控制策略的可行性。 ?近年来，应用于可再生能源的并网变换技术在电力电子技术领域形成研究热点。并网变换器在太阳能光伏、风力发电等可再生能源分布式能源系统中具有广阔发展前景。太阳能、风能发电的重要应用模式是并网发电，并网逆变技术是太阳能光伏并网发电的关键技术。在光伏并网发电系统中所用到的逆变器主要基于以下技术特点：具有宽的直流输入范围；具有最大功率跟踪（MPPT）功能；并网逆变器输出电流的相位、频率与电网电压同步，波形畸变小，满足电网质量要求；具有孤岛检测保护功能；逆变效率高达92％以上，可并机运行。逆变器的主电路拓扑直接决定其整体性能。因此，开发出简洁、高效、高性价比的电路拓扑至关重要。 ?1 逆变器原理 ?该设计为大型光伏并网发电系统，据文献所述，一般选用工频隔离型光伏并网逆变器结构，如图1所示。光伏阵列输出的直流电由逆变器逆变为交流电，经过变压器升压和隔离后并入电网。光伏并网发电系统的核心是逆变器，而电力电子器件是逆变器的基础，虽然电力电子器件的工艺水平已经得到很大的发展，但是要生产能够满足尽量高频、高压和低EMI的大功率逆变器时仍有很大困难。所以对大容量逆变器拓扑进行研究是一种具有代表性的解决方案。作为太阳能光伏阵列和交流电网系统之间的能量变换器，其安全性，可靠性，逆变效率，制造成本等因素对于光伏逆变器的发展有着举足轻
燃料电池测试系统的基本理论 随着全球对能源需求的增长及人类对环境要求的提高。各个国家对燃料电池的研究和开发H益增多。燃料电池测试系统不仅存燃料电池系统的研发阶段十分重要，即使是在其投入使用之后对于维持电池的正常工作也是不可或缺的。强大的测试能力能够提供对燃料电池可靠的监控。提供灵活的结构，具备了这种能力，科学界能够很方便地设计他们的系统，以跟踪燃料电池技术进步。以下是对燃料电池测试系统的相关介绍。 1、测试目的 虽然研究、开发、制造和应用部分的总目标各有不同。它们对于燃料电池的检测和躲视项目要求却是相似的。对丁研发部门，测试要求足确定输出能量、使用寿命和电池组的耐用性。在设计验收阶段，主要任务是优化设计以备大规模生产．以及在不降低效率的情况下降低电堆总成本。对丁生产应用．要求燃料电池符合规范要求。而在实际使用中，监测电池的寿命和工作状态是非常重要的。好在这些不同的任务对电池测试系统的要求都差不多。 2、测试系统的主要特点 ①隔离。燃料电池测试系统先要进行各种需要信号调理的测鼍。然后原始信号才能有数据采集系统数字化。大容最电堆具有数百个单电池。从而电压测量要求数白．伏的共模抑制。因此．测试不仅必须具有多个每个通道都能读取l—10V的通道．而
且必须保持电堆的每一个和最后一个电池之间高达数百伏的隔离。 ②数据采集系统必须能够扩展。由于燃料电池测试系统的通道数目可以从100个到1000多个．所以数据采集系统必须能够扩展。并且这些系统也要求可以进行信号的衰减和放大。 ③模块化。对于今天的测试系统，模块化也是必需的。因为测试系统必须能够随着生产及验证技术的变革而变革。 ④标定。任何测试系统都应该进行标定以确保测量有效和准确。 3、测试的主要性能参数 燃料电池测试系统需要精确的监测和控制成百上千次测量．范同从燃料和氧化剂的流量、温度、压力和湿度到燃料电池组的输出电压和电流。测试燃料电池的性能是很重要的，而监测影响性能的变量更为重要，但最重要的足控制这些变量参数，安全运行也是至关重要的。所以监测控制的主要参数有： (1)电压。在有负载的情况下，单电池的输出电压会从开路电压的1V左右降到O．6V左右．知道了每个单电池的电压就可以更近的了解电堆的健康情况。如果哪个单电池显示出不同电压，就表明此电池有问题，或者温度不正常，或者电极被淹。测试单电池或电堆的电压就可以正确操作、测试和设计燃料电池。
目录 30KW车用氢燃料电池控制策略............................. 错误!未定义书签。目录. (1) 1控制策略的依据 (3) 230KW车用氢燃料电池控制策略 (4) 2.1P&ID (5) 2.2模块技术规范 (6) 2.3用户接口 ..................................................... 错误!未定义书签。 2.4系统量定义 (8) 2.5电堆电芯(CELL)电压轮询检测策略 (10) 2.5.1Cell巡检通道断线诊断处理................... 错误!未定义书签。 2.5.2Cell巡检通道断线诊断结果处理........... 错误!未定义书签。 2.6Cell电压测算.............................................. 错误!未定义书签。 2.7电堆健康度SOH评估 ............................... 错误!未定义书签。 2.7.1特性曲线电阻段对健康度的评估方法 .. 错误!未定义书签。
2.8ALARM和FAULT判定规则 (10) 2.9工作模式（CRM和CDR）策略 (11) 2.10电堆冷却液出口温度设定值策略 (11) 2.11空气流量需求量计算 (12) 2.12阳极氢气循环回路控制策略 ..................... 错误!未定义书签。 2.13阴极空气传输回路控制策略 (14) 2.14冷却液传输回路控制策略 ......................... 错误!未定义书签。 2.15阳极吹扫（Purge）过程 (17) 2.16防冻（Freeze）处理过程 (17) 2.17泄漏检查（LeakCheck）机理 (18) 2.17.1在CtrStat17下的LeakCheck (18) 2.17.2CtrState2下的泄漏检查 (19) 2.18注水入泵（Prime）过程 (19) 2.19状态及迁移 (19) 2.19.1状态定义 (19) 2.19.2状态迁移图 (20) 2.19.3状态功能 (21) 2.19.4迁移条件 .................................................. 错误!未定义书签。 2.20CAN通讯协议。........................................ 错误!未定义书签。3未确定事项 ....................................................... 错误!未定义书签。
3燃料电池堆及系统安全 3.1燃料电池堆安全 3.1.1燃料电池堆设计 3.1.1.1燃料电池堆分类 目前车用的燃料电池主要是质子交换膜燃料电池堆（PEMFC），质子交换膜燃料电池堆根据极板使用的材料不同，分为金属极板燃料电池堆和石墨极板燃料电池堆等。 3.1.1.2燃料电池堆功率 燃料电池堆体积比功率决定了后期电堆和系统的组合方式以及电堆的热管理设计。较小体积比功率电池堆有利于热的扩散，对整体电堆和系统热管理设计有益。较大体积比功率电池堆有利于系统设计和制造过程简单化和电池堆体积的减小。 不断 升燃料电池堆体积比功率是长期、系统的工作，建议要在确保安全性、可靠性和关键电性能指标的前 下， 升燃料电池堆的比功率和功率。 3.1.1.3燃料电池堆关键材料 燃料电池堆使用的材料对工作环境应有耐受性，燃料电池堆的工作环境包括振动、冲击、多变的温湿度、电势以及腐蚀环境；在易发生腐蚀、摩擦的部位应采取必要的防护措施。 （1）质子交换膜 质子交换膜是质子交换膜燃料电池的核心部件，其主要作用是分隔阳极和阴极，阻止燃料和空气直接混合发生化学反应，并传导质子、阻止电子在膜内传导；质子交换膜的质子传导率越高，膜的内阻越小，燃料电池的效率越高。质子交换膜材料要具有足够的化学、电化学、热稳定性和一定的机械稳定性，保证燃料电池在工作过程中能够耐受气流冲击、电流冲击和自由基攻击而不发生降解，保证燃料电池内部不会发生气体窗口窜漏、短路等危险。 对于全氟磺酸膜类质子交换膜，要有较好的热稳定性、化学稳定性和良好的机械稳定性，避免其在高温时发生化学降解，防止燃料电池在高温和高电位时出现化学降解导致气体窜漏引发氢氧混合。气体串漏对燃料电池的安全性有较大影响，要优先选用机械强度高的质子交换膜。质子交换膜厚度和燃料电池安全性密切相关，燃料电池质子交换膜厚度的选择建议充分考虑由于降低隔膜厚度带来的安全风险。 （2）气体扩散层 21/53
燃料电池测试系统 燃料电池测试催化剂测试实验室自动化材料测试 brand innovative solutions by TesSol, Inc. 为客户提供最好的仪器和服务是我门的宗旨 高品质，高精度，仪器服务期长 模块化结构，以太网通信，安装操作简单 模块化结构以及以太网通信，使仪器将来升级/扩展简单，一次投资，长期回报 低阻电子负载，无需放电增强器 FCPower软件用户友好界面，操作简单 软件允许用户用VBScript等编程语言编写脚本，满足自己特殊测试需要 免费软件升级，免费终生客户支持 软件还兼容控制很多第三方设备 Fideris已经为顾客提供了15年优质服务，而且还将一直继续下去 模块化设计 完整的测试系统 模块完美结合成为系统 电子负载模块 温度控制模块 气体液体控制模块 其它模块，如加湿器，背压控制等等 完全客户化设计，为您提供满足您的特殊需要的测试仪器。而且购买后也可以简单做到仪器扩展/升级，避免了仪器资源浪费 TesSol制造并为用户提供Fideris品牌系列的测试仪器。在燃料电池、催化剂、感应片、材料以及很多其它紧密相关的领域，Fideris系列仪器代表了在研究、质量控制、以及产品测试方面最为创新的实验解决方案。Fideris系列仪器包括：一体化测试系统、气体供给系统、液体供给系统、气体液体混合供给系统、液体供给液压系统、压力控制监测系统、温度控制监测系统、压力控制监测系统、电子负载系统、加湿器系统、气体加热线、辅助输入输出系统、架构模块式系统以及第三方设备等。 Fideris系列仪器采用FCpower软件为用户提供方便直观的电脑控制以及数据处理平台。FCpower软件为燃料电池研究者提供了最为灵活、最为强大的燃料电池测试平台。软件包含了对所有接入仪器的设定、控制、安全报警以及数据收集和处理等方面。 Fideris的燃料电池测试系统是专门为燃料电池测试而设计。我们的燃料电池试验站已经在世界范围内应用于燃料电池以及子系统（从小于1瓦到高于10万瓦）测试，包含所有化学材料类型（PEMFC质子交换膜燃料电池、SOFC固态氧化物燃料电池等等）、所有类型（微型、小型、大型）以及多种燃料类型（氢、天然气、柴油、汽油、重整油等等）。
氢燃料电池电堆系统控制方案 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水 工作 要求 1）眼神关注客人，当客人距3米距离 时，应主动跨出自己的位置迎宾，然后 侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
车载燃料电池发动机系统及控制策略开发 一：目的 制定本控制策略的目的是通过合理的控制，稳定燃料电池发动机的性能并有效的提升燃料电池发动机的寿命。燃料电池发动机是为了备用电源使用，同时兼顾车用状态，所以在系统开发及控制策略主要以备用电源应用环境为主体，同时兼顾汽车级应用状态，由于车载燃料电池系统应用环境相对备用电源系统要复杂多变，所以结合燃料电池在车上实际应用制定最佳系统配置条件。但是同时也兼顾备用电源的应用场合。 二：系统初步框图
三：总体控制方案： 燃料电池发动机的开机，关机及运行，可以看做是一个循环过程，需要实现自检、吹扫、湿度控制、加减载控制、散热控制，故障检测和保护等一系列功能。在满足此条件的基础上进行燃料电池系统级的开发。 1：待机自检： 待机自检查看燃料电池系统发动机自身的状态是否准备就绪，包括电源供给、电磁阀状态、传感器状态，设备通讯等，因为传感器自身会有波动，所以划定其合理的波动范围来确定其是否正常工作 2.开机策略：（略） 3.运行控制策略： 运行中需要控制加载、空压机转速、散热、氢气循环泵、尾排阀。主要从以下几个方面进行考虑： 1：电堆模块的操作条件 2：发动机系统中加入了氢气循环泵，氢气循环泵的控制 3：为提升寿命，对加载速率的要求：加载≯？A/s，减载≯？A/s。（根据电堆条件确定） 4：尾排及分水阀的动作时间，氢气利用率控制。 5：加减载控制策略： 实现加载≯？A/s，减载≯？A/s 的目标，同时也要具备车载情况下的加减载控制能力。 其中空入压力受湿度、环境温度、自身的精度等的影响比较大，经常会出现加载不上而形成死循环的状况。车载发动机是恒功率加载，而燃料电池发动机希望是恒电流加载，并能控制加载速率，因此，为实现恒
word 整理版 AIR OUT AIR IN H2IN DI-WEG IN DI-WEG OUT 图1 1号电堆模块系统图 H2PURGE1 24V H2PURGE2
WEXPT 图2 车用1号电堆系统系统图word整理版
表1 模块附件表：
表2 车载系统附件表：
2.1 模块 ●冷却液与压缩空气热交换器 因冷却液的温度适应电堆要求，该热交换器的作用，一是压缩空气温度过高时降温（起中冷器作用），二是压缩空气温度较低时加热。考虑到要适应低温环境，最好采用。 ●氢气入口压力调整器 电堆的氢气入口压力调整，由PT-H3、EPV-H4、PT-H4组成，通过程序采集压力和控制比例阀来实现。为了控制准确和简单管路，将PT-H2、EV-H2、PT-H3、EPV-H4、PT-H4做到一个阀组（manifold）上。 ●阳极压力保护 为防止氢气入口压力调整器失效，而使阳极产生高压毁坏电堆。采用安全阀SRV-H5保护。 ●外增湿器 外增湿器采用膜增湿器，用电堆的出口湿空气来增湿电堆得入口干空气。具体是否采用，要看电堆的需求。 ●氢气循环 氢气循环，一是使阳极的氢气的湿度均匀，二是加热入口的氢气。 ●氢气吹扫（排放）阀 氢气吹扫阀，是用1个还是在电堆氢气出口的2端各用1个。 要看电堆的阳极结构，因氢气回流后，多少会有一些液态水，若
不能及时吹扫掉，会影响水平较低段的节电池性能，也不利于防冻处理。 ●电堆空气出口压力 电堆出口压力，采用电磁比例阀EPV-A6和电堆出口压力表PT-A5形成回路来控制。为防止憋压，比例阀为常开阀。 ●电堆高压输出正负极对结构接地（搭铁）绝缘电阻检测 电堆高压输出正负极对结构接地的绝缘电阻小时，会危害电堆的安全。在模块中需要加入检测单元。绝缘电阻的要求，单节电池为1200欧，150节为180千欧。 ●电机调速器的电源 因空压机的功率一般大于1kW，采用电堆的高压电源，在启动或停止的过程中需要外电源供电。启动和停止时由预充电电源PS-HV6供电。 氢气循环泵，因功率一般小于500W，且只在电堆工作时运行，采用外部24VDC单独供电。 ●节电池电压巡检单元 节电池电压巡检单元，与电堆的结构做到一起，自带MPU，与模块控制器采用通讯联系（CAN和RS485）。这样会使检测电缆最短，提高可靠性和美观。 ●模块控制器 控制器的MCU选用飞思卡尔的MC9S12CE，硬件和壳体，若能采购满足要求的现成控制器，则采购；实验调试完成后，沿用
燃料电池发动机智能测试平台 本文建立了基于NI集成软硬件环境燃料电池发动机测试平台。该平台可以实现燃料电池发动机及其辅助系统的测试与控制、燃料电池发动机系统参数测量、为燃料电池发动机提供多种工况环境，甚至系统控制策略的评价。利用NI开发套件建立了一个内嵌专家系统的智能软件平台，不仅确保了测试平台的工作安全性，同时也可以对系统的潜在故障进行诊断。此外，由于该测试平台的高速采样，使得燃料电池发动机动态特性参数的准确性得到保证，本系统利用这些参数自动生成包括燃料电池发动机动态模型的测试报告。测试平台功能要求燃料电池发动机的本质是一个电化学的反应堆，能够对外输出电能，。燃料电池发动机可分为4个部分：空气系统、氢气系统、循环水系统和燃料电池堆。一个完整的燃料电池发动机测试平台需要为测试对象提供参数可调的燃料和温度控制，以及合适的负载；并且能够对测试过程中的数据进行相应的处理，为测试对象做出评价，以及为进一步的优化设计提出合理化的建议。 图1 燃料电池工作原理示意图 对燃料电池进行的测试主要有三个：测试燃料电池发动机在不同工况下的功率输出特性，以达到优化整车动力系统配置的目的；通过测量燃料电池发动机的工作参数，建立和验证其数学模型或控制模型，用来优化燃料电池发动机的控制策略；通过测试不同的辅助系统对燃料电池的影响，达到燃料电池发动机的最佳匹配。测试平台的构成基于上述的功能要求，本文建立了智能化的燃料电池发动机测试平台。的系统的结构框图。 图2 系统结构 按照工作性质整个平台可分为执行、测控以及数据处理三个部分： 1、执行部分该部分主要为了满足系统功能的需要配置的各种制冷、加热、加湿、水处理等大型设备，由冷冻机、换热器、蒸汽锅炉、循环水泵、阀门等组成。 2、测量与控制部分该部分主要为了测量和控制平台的特性参数和燃料电池的工作状态。主要由数据采集装置、调节装置、信号调理放大等部分组成。 3、数据处理部分在测试的过程中，系统需要为用户提供相关的瞬时测试信息；测试结束后，系统必须为用户生成完整的测试报告，以评价燃料电池发动机的性能。由于系统中执行部分主要利用化工工业和制冷技术等方面的成熟的产品，该部分的内容不属于本文的重点，故本文主要就系统的测量、控制和数据处理方面的内容进行介绍。为了实现平台的功能，需要测量的量共计86个，类型各有不同，并且信号类型众多，显然快速、精确、可靠的测量是一个繁琐的工作。在参数测量的同时，系统需要完成控制功能，由于控制对象的复杂性，要达到良好的控制效果一直都是燃料电池测试平台开发的难点。开发环境选择鉴于系统中传感器信号和控制信号类型众多，同时为了达到系统设计的目的，必须采用高速率的数据采样，因而选用了NI公司的测试环境。首先，NI公司的硬件环境和软件环境操作简便，LabView的图形化编程界面及其优异的图形控件使得测试平台的编程过程变得简单，尤其是其软硬件系统的无缝结合，极大提高了编程效率与可靠性。其次，数据测试系统配置方便，可靠性高。数据采集结构的开放性，使得数据采集系统的使用只是简单的外围传感器信号配置，同时PXI总线的优越性能使得数据采集的信号多样性、速度和精度要求高等难题能够迎刃而解。再次，NI开发套件工具包配置齐全，使得测试平台开发中的控制算法的实现、数据的图形显示、数据采集工作的实现、在线数据处理、测试报告的生成以及远程协作控制等变得只是工具包的调用和系统参数的配置。基于上述的优点，以及考虑到开发时间以及人力等综合成本的因素，本系统中采用了NI公司的数据采集系统以及软件开发环境。测试平台硬件系统构建本系统硬件采用了NI公司的DAQ系统来实现温度、湿度、压力和流量等数据的采集；利用模拟量输出单元来控制相应的调节设备；利用
简单构建燃料电池测试系统 根据国际能源机构的一项调查，亚洲与澳大利亚2004年用作能源的石油已达1.65万亿升。该调查还显示，自1990年起，石油的需求量每年都在上升，致使这种已近枯竭的自然资源价格不断攀升。燃料电池作为一种替代能源，有望用于解决能源紧张的问题。 太空旅行是最早采用燃料电池技术的产业。早在1960年初，通用电子公司制造的质子交换膜(PEM)燃料电池就曾为NASA的GemiNI PXI技术开发出无线电接收机NI和阿波罗太空舱的电力系统提供能源。从那时开始，燃料电池技术有了长足的进步，其应用如今已遍及从笔记本电脑和MP3播放器到混合动力汽车甚至建筑物等各个领域。随着燃料电池的应用不断增多，设计工程师不但需要了解这种技术的原理，还应熟悉燃料电池堆(cell stack)的可靠性与功能性测试。本文主要介绍构建燃料电池测试系统的两个主要标准：可伸缩性和隔离。 测试需求 燃料电池是一种设备，它能利用氢这种地球上最丰富的元素将化学能转化为电能。PEM燃料电池(最常用的一种燃料电池)中，在多孔阳极(porous anode)与阴极之间有一层电解膜。这层电解膜由一种允许质子通过但阻挡电子通过的特殊材料制成。PEM电池工作时，让氢气和氧气分别通过阳极与阴极，从而产生电流。阳极发生接触反应将氢气分解为质子，这些质子通过PEM到达阴极。电子不能穿透PEM，所以会沿着其周围的一条电路到达阴极，这条电路中电子的移动就形成了电流。 PEM燃料电池主要用于汽车应用中，电池堆中的每个电池单元可产生1.1V 到1.23V的电压。那么燃料电池与普通电池的差异在何处呢？普通电池只能存储有限的电荷，因而使用时间有限，燃料电池却不同，只要保持恒定的氢和氧供应，燃料电池就能一直提供能量。这种能够持续产生能量的特点使燃料电池非常适合为汽车和建筑物提供能源。但有些要求能量来源十分可靠的应用就需要在使用前对燃料电池进行彻底的测试。 燃料电池是一种可伸缩、复杂度最低，却能产生“很多电能”的系统。燃料电池的灵活性也决定了，为保证安全、长期使用，需要有一种灵活的方法对其进行
