pwm呼吸灯原理及程序分享
PWMPulseWidthModulation脉冲宽度调制，简称PWM。
PWM（脉冲宽度调制）对模拟信号电平进行数字编码的方法，计算机只能输出0或5V的数字电压值而不能输出模拟电压，而我们如果想获得一个模拟电压值，则需通过使用高分辨率计数器，改变方波的占空比来对一个模拟信号的电平进行编码。
仍输出数字信号，因为满幅值的直流供电只有5V（1）和0V（0）两种。电压是以一种连接（1）或断开（0）的重复脉冲序列被夹到模拟负载上去的，连接即是直流供电输出，断开即是直流供电断开。通过对连接和断开时间的控制，只要带宽足够，可以输出任意不大于最大电压值的模拟电压。
用的单片机是STC89C52，其内部有3个16位Timer，分别为T/C0，T/C1，T/C2，通过配置相关寄存器即可实现Timer的功能控制。
控制PWM需要用到定时器来生成不同占空比的波形，采用定时器中断的方式。
相关寄存器：
1.IE寄存器
2. TCON寄存器
3. TMOD寄存器
控制Timer0/1的工作方式
4. Timer0/1计数寄存器
TL0
TL1
TH0
TH1
当定时开启后，TL0（TL1）自动跟随机器周期加一。当TL0（TL1）满了后，自动清零同时向TH0（TH1）进一位，不需要手动操作。
而当TL0（TL1）和TH0（TH1）都满了以后，此时如果定时中断和总中断都已经打开，那么就会发生溢出中断，同时这两个寄存器清零。
* 【使用说明】： 晶振为11.0592M 利用定时器控制产生占空比可变的PWM 波 按K3，PWM值增加，则占空比减小,LED 灯渐亮 按K4，PWM值减小，则占空比增加,LED 灯渐暗 当PWM值增加到最大值或减小到最小值时，蜂鸣器将报警 ******************************************************************************* ***/ #include
} while(K1==0); do{ if(PWM!=0x02) {PWM-- ;delayms(10);} else Beep() ; } while(K2==0); } } /*********************************************************/ // 定时器0中断服务程序（频率） /*********************************************************/ void timer0() interrupt 1 { TR1=0 ; TH0=0xfc ; TL0=0x66 ; TH1=PWM ; TR1=1 ; P1=0x00 ; //启动输出 } /*********************************************************/ // 定时器1中断服务程序（脉宽） /*********************************************************/ void timer1() interrupt 3 { TR1=0 ; P1=0xff ; //结束输出 } /*********************************************************/ //蜂鸣器子程序 /*********************************************************/ void Beep() { unsigned char i ; for (i=0 ;i<100 ;i++) { delay(100) ;

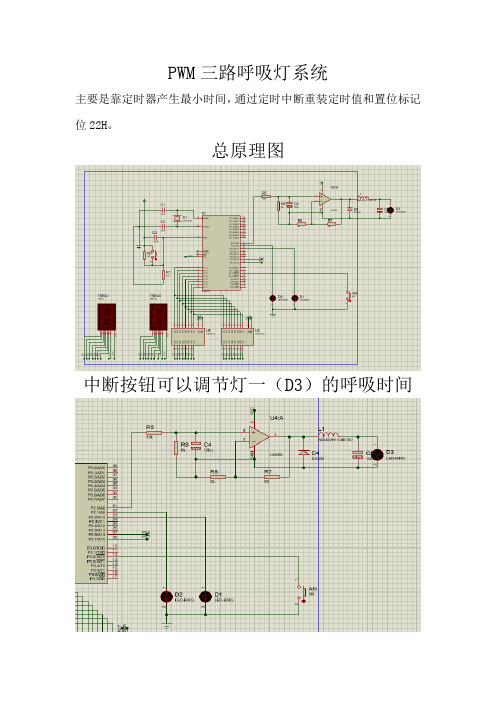

#include 呼吸机的操作 一、启动呼吸机 按以下步骤启动呼吸机： 1.按下开始/确认按钮。呼吸机将处于待机状态，并显示参数。 开始确认按钮 2.检查参数，确保按照医生的医嘱设定。若参数未正确设定，此时可以调整。 加减按钮 3.当参数显示时，按下输气按钮来启动呼吸机。 通气按钮 运行后，检查以下项目： ●呼吸机的灯将亮起并且声响警报将响起。确认所有的视觉警报指示器均 亮起，并可听到警报声响。如果不是这样，则呼吸机需要修理。在故障 未排除前不要使用呼吸机。 ●当输气按钮被按下时，读出在显示器上闪亮的压力触发和高度设定值。 确认这些设定值与预先规定的数值相一致。 说明为了用户的安全，当呼吸机第一次接上交流电源或者由低压待机状态被开启时，呼吸机将从呼气管路放出第一次呼吸气体。设备的微处理器需要一个循环来建立参考点；就是指运行模式和使用的设置。此过程可防止呼吸机输送错误流量的气体而导致过多的压力集结。 二、停止呼吸机 断开病人与呼吸机的连接。持续按下待机按钮至少3秒。 三、设置的显示 Achieva 呼吸机在不输气时，将显示所有参数的设定。在输气模式下，呼吸机显示10秒参数设定值，然后显示运行数值。在设定被改变后，或者按下开始/确定按钮后，设定值也会出现10秒。设定值和运行数值从不同时显示。某些参数（如低压和高压警报设置）是没有运行数值的，显示器将以破折号（―――）代替。 四、调整参数 按以下步骤设定呼吸机的参数： 1. 按下开始/确认按钮。显示当前设置。 2. 按按钮以选中需改变的参数。则显示器上该参数开始闪亮。 3. 所有上下箭头按钮来调整该参数值。 4. 当显示为所要的值时，按下开始/ 确认按钮来完成操作。 待机按钮（长按3秒） 参数闪烁变暗，加减按钮可以改变数值；重复模式按钮可以更换模式 PWM三路呼吸灯系统 主要是靠定时器产生最小时间，通过定时中断重装定时值和置位标记位22H。 总原理图 中断按钮可以调节灯一（D3）的呼吸时间 两位数码管显示灯的呼吸时间 复位电路和晶振电路 程序如下： ORG 0000H LJMP S00 ORG 0003H LJMP AN ORG 000BH LJMP DSQ ORG 0030H S00: SETB P2.0 CLR P2.1 CLR P2.2 MOV IE,#83H SETB IT0 MOV TMOD,#01H MOV TL0,#0DCH MOV TH0,#0BH SETB TR0 MOV 30H,#00H //30H保存幅值 MOV 31H,#00H MOV 32H,#00H MOV 33H,#04H CPL P2.4 SETB 20H SETB 21H SETB 22H SETB 23H SS00: MOV C,22H //判断总刷新 JNC S003 CLR 22H SJMP S001 S003: LJMP S030 S001: CLR C //判断31H值，每段的加/减值MOV R2,30H CJNE R2,#00H,SS01 SETB 20H MOV 31H,#5 LJMP S019 SS01: MOV A,30H SUBB A,#50 JNC S010 MOV 31H,#5 S010: CLR C MOV A,30H SUBB A,#130 JNC S012 MOV 31H,#4 SJMP S019 S012: CLR C MOV A,30H SUBB A,#220 JNC S013 MOV 31H,#3 SJMP S019 S013: CLR C MOV A,30H SUBB A,#240 JNC S014 MOV 31H,#2 SJMP S019 S014: CLR C MOV R2,30H CJNE R2,#0FAH,S015 CLR 20H S015: MOV 31H,#1 S019: NOP S020: MOV C,20H //执行加/减JNC S021 CLR C MOV A,30H ADD A,31H MOV 30H,A MOV R2,A CJNE R2,#0FAH,S022 CLR 20H LJMP S029 S022: JNC S004 SJMP S029 S004: LJMP S00 S021: CLR C MOV A,30H SUBB A,31H MOV 30H,A JC S100 呼吸机操作流程表（Drager Savina） 呼吸机操作时情景设置说明1、患者情况介绍 患者，王华，男性，52岁，诊断为：重度颅脑损伤，体重约50kg，目前为浅昏迷状态，双侧瞳孔等大等圆，对光反应迟钝，直径约3mm,经口气管插管，气管插管型号为号，插管深度为25cm,已经试行脱机3小时，但患者目前突然心率为126次/分，呼吸微弱，血氧饱和度85%，需要继续行呼吸机辅助通气。 2、现场设置 因此次比赛现场不能提供气源，故参数设置中吸入氧浓度为21%，呼吸机可能会出现吸入氧浓度低报警，为正常现象。 3、参数设置 选择呼吸机模式为同步间歇指令通气（SIMV） 4、报警设置 呼吸频率（Ftot）30次/分，甚至更高。 2010-8-25 Ⅰ. 目的：此SOP的目的是描述呼吸机的使用和一般维护 Ⅱ. 范围：适用于呼吸机的操作 Ⅲ. 规程： 1、开机步骤 连接好主机上的病人呼吸管道，三叉端接上模拟肺，确认MR370湿化罐已加入指定的医用纯净水； 连接交流电，确认面板“～”绿色指示灯亮； 连接氧气，确认氧气压力已调节在~ Mpa范围内； 打开主机背面带有标志的主机电源，确认前面板“?”指示灯亮，同时主机自动进行开机自检； 自检完毕后，屛幕上显示相应的自检完毕图案； 按RESUME CURRENT, 再按PATIENT ACCEPT，机器按上次呼吸机的设定，屛幕进入正常状态； 打开MR410加温器面板右侧的电源开关。 2、关机顺序 关掉MR410加温器电源开关； 断开氧气连接； 关掉主机电源； 按压面板上的“?”静音键。 3、日常保养维护 病人呼吸管道中的白色细菌过滤器不能浸泡消毒，其余与病人呼吸有接触的部分可以浸泡消毒； 主机背面散热风扇的过滤网需定期查看，如有积尘需取出来清洗 (不能搓洗)； 病人使用过程中，如管道中储水杯有积水，需取开排水。 4. 参考依据：鸟牌呼吸机使用手册 呼吸机操作流程 适应症： 1、严重吸气不足； 2、心脏呼吸骤停的抢救； 3、呼吸肌麻痹及麻醉的呼吸管理。禁忌症： 1、大咯血； 2、伴有肺大泡的呼吸衰竭； 3、张力性气胸。 操作流程： 郑州科技大学 《数字电子技术》课程设计 题目LED 呼吸灯 学生姓名 专业班级 学号 院（系） 指导教师 完成时间 2013年 3 月13日 目录 1 课程设计目的 (1) 2 课程设计任务与要求 (2) 3 设计方案与论证 (4) 3.1 设计任务分析 (4) 3.2 设计电路 (4) 3.3 调试 (5) 4 设计原理及其功能 (6) 5 单元电路的设计 (7) 5.1 LED日光灯 (7) 5.2 电阻 (8) 5.3 电容 (8) 5.4 三极管 (9) 5.5 LM358 (11) 6 硬件的制作与调试 (13) 6.1 电路焊接 (13) 6.2 功能实现 (13) 6.3 外观 (13) 7 设计总结 (14) 参考文献 (16) 附录一：总体电路原理图 (17) 附录二：元器件清单 (18) 1 课程设计目的 电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。在电子信息类本科教学中，电子技术课程设计是一个重要的实践环节，它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容。通过课程设计要实现以下两个目标：第一，让学生初步掌握电子线路的试验、设计方法。即学生根据设计要求和性能参数，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能指标；第二，课程设计为后续的毕业设计打好基础。毕业设计是系统的工程设计实践，而课程设计的着眼点是让学生开始从理论学习的轨道上逐渐引向实际运用，从已学过的定性分析、定量计算的方法，逐步掌握工程设计的步骤和方法，了解科学实验的程序和实施方法，同时，课程设计报告的书写，为今后从事技术工作撰写科技报告和技术资料打下基础。 有创呼吸机操作流程 1.按循环系统护理常规 2.了解操作目的： （1）保证肺通气功能排出二氧化碳，纠正缺氧 （2）改善肺通气换气功能，提高动脉血氧分压 （3）减轻呼吸作功，减少消耗 3. 操作前准备 （1）评估病人的病情、年龄、体位、意识状态、呼吸状况，皮肤黏膜颜色 （2）患者置平卧位，连接呼吸机后，如无禁忌症摇高床头30°~45° 4. 用物准备 （1）有创呼吸机、呼吸机消毒管道、呼吸球囊、管道氧、灭菌注射用水、输液器、减压透明贴、听诊器、牙垫、气管固定器（粘性胶布） （2）评估鼻腔，必要时备胃肠减压 5. 操作程序 （1）操作前评估病人的病情、年龄、体位、意识状态、呼吸状况，皮肤黏膜颜色 （2）将功能正常的呼吸机推至床旁 （3）连接呼吸机电源及气体管道装置——打开主机电源——连接测试管道——主机自检——连接呼吸机螺纹管——湿化罐内加湿化滤纸及灭菌注射用水并打开 （4）根据医嘱、病情调节好呼吸机的通气方式及各参数，调解各预置参数(潮气量、呼吸频率、吸呼比、氧浓度、每分通气量、呼气末正压、呼气压力等，确定报警限和气道 安全阀，调节湿化器温度或加热档位) ①潮气量：成人400～600ml，约8～10ml/kg，小儿10～12 ml/kg ②呼吸频率：成人12～16次/分，小儿20～25次/分 ③吸呼比：1：1.5～2 ④氧浓度：常规40%（可根据病情设定） ⑤每分钟通气量：潮气量×呼吸频率 （5）用模拟肺与呼吸机连接进行试通气，观察呼吸机运转情况，有无漏气，观察设置的参数和显示的参数是否一致，在试运行过程中如果出现报警，则一定要根据报警内容作 相应处理 （6）确认运转正常后，接病人，妥善固定管道，以防脱落，并锁住呼吸机底部滑轮，防止机器移动 （7）清理床单位，整理用物，洗手，记录 （8）人工通气30min后做血气分析检查，根据结果调整限定的通气参数 5. 护理要点 （1）观察病人两侧胸壁运动是否对称，听双肺呼吸音是否一致，检查通气效果 （2）随时监测心率、心律、血压、血氧饱和度、潮气量、每分通气量、呼吸频率、气道压力、吸入气体温度等变化 （3）妥善固定，防止插管脱出或移位 （4）保持呼吸管道通畅，随时注意检查管道是否有折弯，松脱的地方，注意调整 （5）调节呼吸机机械臂时，取下呼吸机管道，调节好后再安装，以免调节过程中误牵拉导管，并注意锁住呼吸机底部滑轮，防止机器移动 （6）加强气道护理：包括定时翻身、拍背、吸痰、湿化等 （7）放置胃管，定期减压防止胃胀 （8）观察吸入气体的温度，应保持在32-37℃，避免温度过高烫伤患者呼吸道黏膜或温度过低使呼吸道黏膜过于干燥 （9）经常添加湿化罐内蒸馏水，使之保持在所需刻度处。集水瓶底处于朝下方向，随时倒集水瓶内的水，避免水反流入机器内或患者气道内 （10）呼吸机管道一人一管，持续使用者每周更换呼吸机管道 （11）冷凝水的收集与无害化处理：配制含有效氯为2000mg/L的消毒液，置于有盖的塑料桶内，将冷凝水倒入桶内，并盖好，当倒入冷凝水达到1000ml时，将塑料桶及 写一段程序，使单片机上LED红·蓝·绿三种颜色的灯呼吸 #include"STC89C5xRC.h" void delay100Us(unsigned int cnt) { unsigned int i; while(cnt--) {i=6; while(i--) ; } } void delayMs(unsigned int cnt) { unsigned int i; while(cnt--) {i=82; while(i--) ; } } void delay(unsigned int t) { while(t--); } void main(void) { unsigned int CYCLE=600,PWM_LOW=0; P2=0; while(1) { delay(40000); for(PWM_LOW=1;PWM_LOW for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--) { P20=1; P21=1; P22=0; delay(PWM_LOW); P20=1; P21=1; P22=1; delay(CYCLE-PWM_LOW); } delay(40000); for(PWM_LOW=1;PWM_LOW 呼吸机操作流程图 接好管路，湿化装置 打开气源 调节供气压力0.4mPa 打开电源 调节参数 选择通气模式 连接模拟肺试机 将呼吸机与病人连接 使用过程密切观察患者胸廓运动情况，气道压力表、生命体征监测判断通气情况 机器使用完毕先关掉电源 关闭气源，卸去减压表压力 电除颤仪操作规程 检查除颤器，打开开关ON 设置到非同步位置SYNC 病人卧于硬板床，贴电极片于两侧锁 骨末端，左髂前上脊三横指 描述心电CODE.SUNMAPY.RECORD调 导联LEAD.SFLFCT。调振幅ECG\SIZE，电极板均匀涂抹导电糊 选择能量，ENERGY SELECT 按充电键CHARCE 一侧电极板放于胸骨右缘第2肋间一 侧电极板放于左侧腋前线5-6肋间 充电结束，两手同时按压放电开关 除颤无效，重复电击 严密监测并记录心律/心率、呼吸、血压、神志 心电图机操作流程 向病人解释（清醒病人） 准备病人（平卧、四肢平放） 酒精棉球清洁导联接触部位接上各导联线胸导联：V1：胸骨右缘第四肋间V2：胸骨左缘第四肋间V3：V2与V4连线的重点V4：左锁骨中线与第五肋间 相交处 V5：左腋前线，与 V4同一 水平 V6：左腋中线，与 V4同一水平 开启电源开关按PAPER,SPEED 键调节走低速应（25mm/s ）同时按EMG 及HUM 二键抗干扰 调节描笔于适中位置 按←，→键导联 按STAPT 键开始记录 记录完毕按STOP 关机，从病人身上取下电极 心电图纸上标导联并写上姓名、日期、时间 整理导联线放回原处 肢导联： 右上肢：红 右下肢：黑 左上肢：黄 左下肢：绿 51单片机PWM-呼吸灯源程序 /** ************************************************* *************** * @file : main.c * @xu ran * @date : 2014年5月23日20:55:19 - 2014年5月23日22:32:12 * @version : V2.0 * @brief : PWM脉冲宽度调制技术实现呼吸灯 ************************************************* *************** * @attention * 实验平台 : 51hei开发板 * 单片机 : STC89C52RC MCU 晶振 : 11.0592 MHZ ************************************************* *************** */ #include //使用STC89C52库 /* 三八译码器74HC138 */ sbit ADDR3 = P1^3; sbit ENLED = P1^4; sbit PWMOUT = P0^0; //LED0 /* PWM占空比 */ unsigned char code pwmTable[] = { 3, 5, 8, 11, 13, 16, 21, 24, 27, 30, 33, 36, 40, 45, 49, 53, 55, 57, 61, 65, 67, 69, 72, 75, 79, 82, 86, 89, 91, 93, 96, 99 }; // dc% /* PWM的高电平和低电平的定时器的重载值 */ unsigned char Highthr0, Hightlr0; unsigned char Lowthr0, Lowtlr0; /* 定时器T1计数装载值 */ unsigned char thr1, tlr1; /* PWM 频率计数值 */ unsigned long tmp = 0; /******************local function defines**************************/ void ConfigPWM(unsigned int fr, unsigned char dc); void ConfigTimer1(unsigned int xms); /************************************************ 《电子线路CAD》课程论文题目：358呼吸灯电路的设计 1 电路功能和性能指标 由LM358及外围电路构成了一个三角波信号发生器；三极管构成一个共射电路，将加在基极的三角波信号进行放大，并且由于基极的电压是一个三角波加在直流信号上，导致发射级的输出电压是一个上移的三角波信号，可以控制LED 灯的亮度，形成呼吸的效果。 2 原理图设计 2.1原理图元器件制作 图1 选择文件-创建-库-原理图库，然后进入原理图元器件编辑界面，放置矩形和引脚，并编辑引脚名画好图后如图1，然后点击工具-新器件编辑器件名，最后编辑它的名字和标注并添加如库中，或者直接放置到原理图中就行了。 2.2 原理图设计 新建一个项目后，保存为358呼吸灯，然后新建原理图添加入项目中，然后设置绘图环境就OK了。 绘制原理图如图二所示。 编译后发现有几个错误如图3，然后修改元器件名之后就可以了如图2。 图4 在原理图中，点击设计-生成集成库，然后就得到元器件库如图4。在设计过程中可能有的元器件在第一个库中没有，就需要在路径中搜索，如果还是没有就需要自己画原理图，就好像图中的J1原件。 2.3 原理图报表 图5 图 6 点击报告-元器件报，得到网络表如图5和图6。元器件报表可以使用户掌握本项目或某个元器件库中元器件的相关信息。元器件中以D1为例，它的封装名和标识符都可以看到。网络以NETC1_1为例，C1-1，JP1-1，R9-2引脚都属 于该网络。 图7 元器件清单如图7所示。 3 PCB设计 3.1元器件封装制作 图8 点击文件-创建-库-PCB库，然后选择版层来确定封装颜色，然后画好轮廓后，添加焊盘然后修改焊盘名与原理图元器件相对应，并修改封装名添加如封装库或直接放置如PCB图中即可。 3.2 PCB设计 图9 先新建一个PCB文件，并保存为358呼吸灯PCB，放入项目内，然后设置绘图环境，即可。在原理图界面点击设计-update-使变化生效，看有无错误，如果有就找到有错误的元器件然后在原理图中修改其封装，再检验错误，如果没有就点击执行变化，就可导入原理图中，然后自己摆放封装位置，确定物理边界和 基于FPGA的呼吸灯简单实验程序（Verilog） 2016-07-27雾盈 1.呼吸灯 呼吸灯最早是由苹果公司发明并应用于笔记本睡眠提示上，一经展出，立刻吸引众多科技厂商争相效仿。将其广泛用于各种电子产品中，尤其是智能手机。 呼吸灯其实是微电脑控制下，由暗渐亮，然后再由亮渐暗，模仿人呼吸方式的LED灯 2.呼吸灯原理 LED的亮度与流过的电流成正比。在一定的频率之下，如果占空比是0，则LED不亮；如果占空比是100%，则LED最亮；如果占空比刚好是50%，则LED亮度适中。如果我们让占空比从0~100%变化，再从100%~0不断变化，就可以实现LED一呼一吸的效果。 其波形占空比示意图如下所示： 3.呼吸灯程序设计思路 （1）首先确定PWM的频率为1Khz （2）由频率算出周期T = 1/f = 1ms （3）根据每次呼1s，吸1s，算出计数值1s/1ms=1000 （4）然后将1ms分成1000份，每一份是1us （5）写三个1us、1ms、1s的3个计数器count1、count2、Count3，最后count2和count3进行比较 4.程序框图 5.状态机设计 可以将呼吸灯运行过程归为两个状态：S0:由灭渐亮；S1：由亮渐灭。 这里就会有两个问题需要我们解决， 1．状态的翻转 2．在一个状态里如何使pwm波的占空比实现逐增或逐减。 先说第一个问题，两个状态的翻转 由下面的时序图可以看出来，两个状态的翻转只是由时间决定的，S0状态和S1状态分别持续1s, 可以将它看成周期为2s的时钟信号，每当flag_1s信号到来一次，状态就翻转一次。 毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期： 学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日 L E D呼吸灯C源程序 The latest revision on November 22, 2020 * 【使用说明】： 晶振为 利用定时器控制产生占空比可变的 PWM 波 按K3，PWM值增加，则占空比减小,LED 灯渐亮 按K4，PWM值减小，则占空比增加,LED 灯渐暗 当PWM值增加到最大值或减小到最小值时，蜂鸣器将报警 ************************************************************************ **********/ #include<> #include<> sbit K1 =P3^4 ; //PWM值增加键 sbit K2 =P3^5; //PWM值减少键 sbit BEEP =P0^4; //蜂鸣器 unsigned char PWM=0x7f ; //赋初值 void Beep(); void delayms(unsigned char ms); void delay(unsigned char t); /*********************************************************/ void main() { P1=0xff; TMOD=0x21 ; TH0=0xfc ; //1ms延时常数 TL0=0x66 ; //频率调节 TH1=PWM ; //脉宽调节 TL1=0 ; EA=1; ET0=1; ET1=1; TR0=1 ; while(1) { do{ if(PWM!=0xff) {PWM++ ;delayms(10);} else Beep() ; } while(K1==0); do{ if(PWM!=0x02) {PWM-- ;delayms(10);} else Beep() ; } while(K2==0); } } /*********************************************************/ 无创呼吸机 操作步骤 1．物品准备与治疗场所选择物品需准备多个不同类型连接器（鼻罩或口鼻面罩），无创呼吸机，多功能监护仪（可测脉氧饱和及可行电除颤），抢救药品，抢救设备（气管插管等）。地点可选ICU，急诊科或普通病房。 2．患者评估患者的一般情况，生命体征，全身状况，相关的体格检查（胸部双肺、口、鼻等），注意适应证和禁忌证。 3．患者教育内容包括：讲述治疗的作用和目的（缓解症状、帮助康复）；连接和拆除的方法；讲解在治疗过程中可能会出现的各种感觉，帮助患者正确区分和客观评价所出现的症状；NPPV治疗过程中可能出现的问题及相应措施，如鼻/面罩可能使面部有不适感，使用鼻罩时要闭口呼吸，注意咳痰和减少漏气等；指导患者有规律地放松呼吸，以便与呼吸机协调；鼓励主动排痰并指导吐痰的方法；嘱咐患者（或家人）出现不适及时通知医务人员等。 4．体位：常用半卧位（30～45度）。 5．选择和试佩戴合适的连接器连接方法有鼻罩、口鼻面罩、全面罩、鼻囊管及接口器等。由于不同患者的脸型和对连接方法的偏好不一样，应提供不同大小和形状的连接器供患者试用。通常轻症患者可先试用鼻罩、鼻囊管或接口器；比较严重的呼吸衰竭患者多需用口鼻面罩；老年或无牙齿的患者口腔支撑能力较差，主张用口鼻面罩。佩戴的过程本身对患者的舒适性和耐受性有影响，建议在吸氧状态下将罩或接口器连接（此时不连接呼吸机或给予CPAP4～5cmH2O），摆好位置并调节好头带松紧度后，再连接呼吸机管道，避免在较高的吸气压力状态下佩戴面（鼻）罩，增加患者的不适。 6．选择呼吸机：根据呼吸机的性能和要求选用。 7．参数选择：开动呼吸机、参数的初始化和连接患者，逐渐增加辅助通气的压力和潮气量（适应过程）。具体方法：调整IPAP10 cmH2O，EPAP 0 cmH2O经1～2小时患者适应后固定面罩。或CPAP 4～5cmH2O或低压力水平吸气压：6～8cmH2O、呼气压： 4cmH2O开始，经过2～20min逐渐增加到合适的治疗水平。根据患者病情变化随时调整通气参数，最终以达到缓解气促、减慢呼吸频率、增加潮气量和改善动脉血气为目标。 简易呼吸器得辅助呼吸操作流程图简易呼吸器就是一种人工呼吸辅助装置,就是由单向阀控制得自张呼吸囊,携带与使用方便,有无氧源均可立即通气。使用简易呼吸器解决了抢救人员口对口人工呼吸得不便,可减轻工作人员得疲劳,避免较长时间采用口对口呼吸造成得低氧血症。 简易呼吸器得结构 面罩、单向阀、球体、氧气储气阀、氧气储气袋、氧气导管。其中氧气储气阀及氧气储气袋必须与外接氧气组合,如未接氧气时应将两项组件取下 二简易呼吸器工作原理 吸气动作流程: 当挤压球体时,产生正压,将进气阀关闭,内部气体强制性推动鸭嘴阀打开,并堵住出气阀,球体内气体即由鸭嘴阀中心切口送向病人; 需用氧气时,则氧气经氧气储氧阀充满储气袋,随球体复原得吸气作用(负压),暂存于球体内,再次挤压球体时直接进入患者体内、 吸气动作流程: 当挤压球体时,产生正压,将进气阀关闭,内部气体强制性推动鸭嘴阀打开,并堵住出气阀,球体内气体即由鸭嘴阀中心切口送向病人; 需用氧气时,则氧气经氧气储氧阀充满储气袋,随球体复原得吸气作用(负压),暂存于球体内,再次挤压球体时直接进入患者体内、 动作流程: 将被挤压得球体松开,鸭嘴阀即刻向上推,并处于闭合状态,以使患者吐出得气体由出气阀放出。 三、目得: 维持与增加机体通气量 纠正威胁生命得低氧血症 四、适应证: 心肺复苏; 各种疾病所致得呼吸抑制与呼吸肌麻痹; 各种大型得手术中; 转运危重患者时; 在意外事件中得应用(突然氧气供应中断或压力过低、停电、呼吸机故障无法正常运作时 )。 五、简易呼吸器操作方法 简易呼吸器操作步骤介绍: (一) 评估适应证 (二) 开放气道 (三) 使用面罩 (四) 挤压球囊 (五) 观察与监测 评估 就是否有使用简易呼吸器得指征与适应证 立即通知医生。 准备并连接面罩、球囊;如有可能应备氧气进行辅助氧疗,根据需要调节氧气流量使储气袋充盈。 开放气道 STM32f103 定时器输出PWM波控制LED输出呼吸灯 （根据正点原子程序） 定时器部分：time.c 与time.h Time.h函数 #ifndef __TIME_H #define __TIME_H void TIME_PWM_Init(u16 arr,u16 psc); #endif Time.c 函数 #include "time.h" // 定时器输出PWM波，控制LED（PD12），重映射到TIME4_CHI //******************************************************// void TIME_PWM_Init(u16 arr,u16 psc) { GPIO_InitTypeDef GPIO_InitStructure; TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; TIM_OCInitTypeDef TIM_OCInitStructure; RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE); // RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD|RCC_APB2Periph_AFIO,ENABLE);// GPIO_PinRemapConfig(GPIO_Remap_TIM4,ENABLE); //重映射TIM4使能 GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Pin=GPIO_Pin_12; GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz; GPIO_Init(GPIOD,&GPIO_InitStructure); // 初始化GPIO口为复用推完输出 // 初始化TIM4 TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;//向上计数 TIM_TimeBaseInitStructure.TIM_Period=arr; // TIM_TimeBaseInitStructure.TIM_Prescaler=psc;//预分频系数 TIM_TimeBaseInitStructure.TIM_ClockDivision = 0; TIM_TimeBaseInit(TIM4,&TIM_TimeBaseInitStructure); // 初始化TIM4_CHI—pwm模式 TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM1; TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_High;// 极性选择 TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable;// TIM_OC1Init(TIM4,&TIM_OCInitStructure); // TIM_OC1PreloadConfig(TIM4,TIM_OCPreload_Enable); // 使能TIM4在ccr1上的预装载寄存器 TIM_Cmd(TIM4,ENABLE); //使能TIM4 } Main函数 #include "stm32f10x.h" 呼吸机的使用方法及流程 按照护理流程对216例使用呼吸机的病人实施急救护理：病人呼吸通畅，减少了并发症，血气恢复正常。科学合理地使用呼吸机，为病人赢得了抢救时机，提高了创伤救治的整体水平。无创呼吸机的使用流程 第1步：评估 使用无创呼吸机前，首先需要对患者的病情进行评估，了解是否具有使用无创呼吸机的适应症和禁忌症。 对于急性发作或急性加重的患者，需要从患者的意识、呼吸、心率、血压、血气分析（血氧、二氧化碳），以及有无禁忌症等内容进行评估。第2步：查对 备齐用物携至床旁，查对患者信息，根据患者的面部情况，选择合适面罩。 合适的面罩有助于减少漏气量和增加患者的舒适度，是非常重要的一环，而在临床上却常常被人忽略，很多单位都是只有统一的单一型号面罩，这是非常值得注意的地方。 第3步：解释 向患者解释进行无创呼吸机治疗的目的和重要性，治疗过程中可能出现的不适和需要患者配合的内容等，安抚患者紧张焦虑的心理，以取得理解和合作，这是成功应用无创呼吸机和提高疗效的基础。 第4步：清除 口腔残渣、口腔和鼻腔分泌物会增加阻力或死腔，甚至有可能被吹入下呼吸道而继发感染；呼吸道痰液较多或因痰栓引起肺不张时，会影响呼吸道的通畅性，增加阻力，肺通气换气效率会下降，影响治疗效果，甚至有发生窒息的风险。 第5步：摆体位 我们都知道，做心肺复苏时特别强调呼吸道的通畅性，其实，应用无创呼吸机治疗时，呼吸道的通畅性也是非常重要，不恰当的体位不仅可影响肺的活动度、通气量，还可增加阻力等。 第6步：安置湿化罐 安装湿化罐并往盒内注入湿化液，通常用无菌蒸馏水。 第7步：安装呼吸机管道 安置好湿化罐，接着安装呼吸机管道。 第8步：连接氧源 医院用的无创呼吸机接中心供氧，而家用型无创呼吸机则外接制氧机或氧气罐。 需要注意的是，家用型无创呼吸机和医院用的无创呼吸机不同，氧源往往是需要另外配备制氧机提供。因为面罩具有CO2“贮存效应”，且面罩内的压力较大，一般当小于5 L/min的氧流量时，氧气不能很好的进入面罩内，自然也就无法进到气道和肺内，同时也不能将呼气的CO2冲出至面罩外。 #include 呼吸灯（简单易懂） 如题呼吸灯就是让LED灯的闪烁像呼吸一样，时呼时吸，时亮时暗，利用LED的余辉和人眼的暂留效应，看上去和人的呼吸一样。二、设计原理：用C语言编程实现 PWM(脉宽调制)输出驱动LED，逐渐增加PWM 的占空比从而实现LED模拟呼吸的过程，即渐亮再渐暗再渐亮再渐暗……如此往复，再利用LED的余辉和人眼的暂留效应，看上去就和人的呼吸一样。三、整体方案设计8个LED按照顺序逐个实现呼吸效果。加以其他闪烁花样增加更炫彩的效果。四、实验元件及器材（1）元件：LED（发光二极管）8个1KΩ电阻8个1nf电容2个晶振 1个 AT89C51芯片1个（2）器件：Atmega128开发板1块计算机1台五、硬件原理（1）主电路:8个LED分别连接AT89C51的P1口，使用共阳方式，并加以1kΩ的电阻接入电源。 #include sbit LED0=P0^0;// 用sbit 关键字定义 LED到P0.0端口，LED是自己任意定义且容易记忆的符号 sbit wei=P1^1; sbit duan=P1^0; sbit lcden=P1^7; sbit dianzhen=P1^3; sbit leden=P1^2; void Delay(unsigned int t); //函数声明 /*------------------------------------------------ 主函数 ------------------------------------------------*/ void main (void) { unsigned int CYCLE=600,PWM_LOW=0;//定义周期并赋值 lcden=0; P0=0x00; dianzhen=0; P0=0xff; wei=0; duan=0;呼吸机操作流程图(图文并茂版)
