填充墙裂缝处理施工工艺
1、产生裂缝的原因分析：
框架剪力墙结构填充墙产生裂缝的原因主要有填充墙砌筑材料使用的原因,温度变化的原因、外力作用的原因（邻近地区爆破施工）及结构自身产生的原因,具体分析如下：
一、填充墙自身收缩而产生的裂缝。这种裂缝比较规则,都是在柱边和梁底出现.造成收缩裂缝的原因有两点：一是砌筑时的砂浆具有流动性,在重力作用下,墙体会不断沉实引起收缩;二是墙体的砌筑砂浆凝结硬化时会产生收缩,这种收缩时间较长,但砌筑完一个月左右将基本收缩完成。
二、温度变化产生的裂缝。这主要是填充墙和钢筋混凝上的线膨胀系数不一样,使得温度变化时两种材料的收缩量也不一样,这就造成了在两种材料结合处的裂缝,这种裂缝也是比较规则的,通常呈现为梁底或柱边的水平缝或垂直裂缝.
三、砌体材料干,湿不稳定性产生的裂缝。有不少填充墙的砌体材料都存在湿胀,干缩的现象，这就会造成粉刷后的墙面出现不规则裂缝。产生这种裂缝的原因是墙体砌筑后，墙粉刷前要充分浇水湿润,这时的墙体含水率较高，体积略有膨胀，粉刷结束体内的水份才开始逐渐往外排析,随着水份的不断排析与蒸发,墙体就会逐渐干燥
和收缩,当墙体的收缩量达到一定程度后,就会将墙面的粉刷层拉裂。
四、外力作用（附近爆破施工）产生的裂缝：砌块墙与框架柱梁只能靠柱上的拉筋连接，即使在抹灰时加了钢丝网,也难以抵抗由于外力作用造成的应力变形,这样的裂缝通常表现为斜裂缝,为上下贯通。
2、填充墙裂缝的处理
通过以上对的分析,我们初步了解了产生填充墙裂缝的各种原因,并能够通过裂缝形态及表现形式,初步确定裂缝产生的原因,并对症下药,确保经处理后的填充墙不再开裂或者让裂缝控制在一定范围之内,不影响建筑物的使用裂缝出现在柱边,梁底,并沿着柱边或梁底呈现垂直或水平的裂缝,一般是由于混凝土材料与墙体材料线膨胀系数不同
引起的温度伸缩裂缝,对待这种裂缝,本身并不存在安全隐患,但是影响美观,因此如果要对其进行处理,一股的方法是沿裂缝凿除水泥砂浆,如果裂缝过大可以用水泥砂浆填充并重新抹灰刷涂料,但由于温度变化比较频繁,墙面出现此裂缝后难以根治,只能通过治理控制其裂缝宽度,使之成为无害裂缝。裂缝出现在墙体当中,并呈竖向或水平发布,一般是沿砖墙灰缝分布,对于这种裂缝一股的处理方法是沿裂缝凿除抹灰层,其中的墙体灰缝需剔缝,剔缝深度为lOmm,然后重新粉刷。如果裂缝为斜裂缝,或者呈不规则发布,并且数量较多,这需要引起人们的足够重视,因为这有可能外力作用引起的裂缝,对于这种裂缝,需要通过检测部门,根据裂缝的表现形式和分布范围确定是否对此墙进
行拆除重砌或者只是局部修补，局部修复的施工工艺如下：
(1)用切割机将裂缝处切成”V”字形填充口,外口宽10cm,深5cm.
(2)清理V”字形填充口,用界面处理剂或者白乳胶封闭墙底层,增加下面的附着物与墙体的粘结度.
(3)用白乳胶+水+嵌缝石膏粉充分混合(其中白乳胶:水的比例是3:l,增加混合物的粘结性);把混合物填充到”V”字形填充口里面,填实摸平为止,待其固化干燥,按现在的天气,固化干燥期须要一天以上.
(4)如果第三步做完”V”字形填充口与墙体表面不一样平,用石膏粉找平.其它的裂缝处理方法还有灌注水泥聚合浆配合沿裂缝铺设50Omm宽的钢丝网片,其工艺流程为以下几方面：
(1)清理裂缝,使裂缝通道贯通,不堵塞。
(2)灌浆嘴布置：在裂缝交叉处和裂缝端部均设灌浆嘴.灌浆嘴处应预先钻孔,孔径稍大于灌浆嘴外径,孔深30mm～40ram,孔内应冲洗干净,并先用纯水泥浆涂刷,然后用l:2水泥砂浆固定灌浆嘴.
(3)用加有促凝剂的1:2水泥砂浆嵌缝,以免灌浆时浆液外溢.嵌缝时应注意将填充墙墙裂缝附近的粉刷层剔除,冲洗干净.
(4)待封闭砂浆达到一定强度后,先向每个灌浆嘴灌入适量水,再用0.2MPa左右压力进行灌浆,自下而上进行.
(5)全部灌浆完后,停30min再进行二次补灌,以提高灌浆密实度.
(6)拆除或切除灌浆嘴,表面清理干净,冲洗设备.
(7)沿裂缝方向铺设50Omm宽钢丝网片,此种方法效果明显,能有效地处理宽度较大(O.5mm)的斜裂缝或水平垂直裂缝.
3、防治措施
裂缝产生后进行处理永远是被动,如何在设计及施工阶段防止裂缝的产生,是我们追求的目标.
(1)墙体材料的选择:应优先选用与框架结构混凝土的线膨胀系数相一致,吸水率较小,材料强度较高的砌块或砖作填充墙的砌体材料. (2)构造措施.①应严格按规范的要求设置拉结筋.②门窗洞口边的小尺寸填充墙是最易出现裂缝的地方,由于长期存在震动荷载,一旦出现裂缝,修补难度很大,因此,应重点设防.③防止温度变化产生裂缝的措施是在填充墙与梁,柱的接合处钉钢丝网或贴麻片.墙体材料的强度较高时应钉钢丝网,强度较低时应贴麻片,其宽度不宜小于l50ram.
墙体裂缝处理措施 虽然现在砼结构和钢结构发展十分迅速，但是由于其成本高，施工工艺复杂，大型设备较多，在现阶段的城市发展中，不可能在中小城市及县城中大规模发展，而砌体结构的材料来源广泛，施工设备和施工工艺较简单，可以不用大型机械，能较好地连续施工，还可以大量地节约木材、水泥和钢材，相对造价低廉，因而得到广泛应用。 但是由于砌体的抗拉、抗弯、抗剪性能较差，并且由于设计、施工以及建筑材料等多方面原因引发的砌体结构的质量事故也较多，其中砌体出现裂缝是非常普遍的质量事故之一。砌体中出现的裂缝不仅影响建筑物的美观，而且还造成房屋渗漏，甚至会影响到建筑物的结构强度、刚度、稳定性和耐久性，也会给房屋使用者造成较大的心理压力和负担。在很多情况下，裂缝的发生与发展还是大事故的先兆，对此必须认真分析，妥善处理。 一、砌体结构裂缝产生的原因及防治措施 引起砌体结构墙体裂缝的因素很多，大体上有设计上对房屋的构造处理不当，地基的不均匀沉降，收缩和温度的变化，施工质量不合格、使用的建筑材料不合格等。 1、设计上对房屋的设计和构造处理不当而引起的裂缝 有一些砌体结构的房屋的设计是套用图纸，应用时未经校核；有时参考了别的图纸，但荷载增加了或截面减少了而未作计算；有的虽然作了计算，但因少算或漏算荷载，使实际设计的砌体承载力不足；有的虽然进行了墙体总的承载力计算，但忽视了墙体高厚比和局部承压的计算。如果砌体的承载力不足，则在荷载作用下将出现各种裂缝，以致出现压碎、断裂、倒塌等现象，这类裂缝的出现，很可能导致结构的失效。 预防措施： （1）细心认真地设计。对拟建砌体结构的房屋，要做到力学模型准确，传力清楚；荷载统计无误；大梁下砌体要设梁垫并进行验算；加强对圈梁的布置和构造柱的设置，以提高砌体结构的整体安全性。 （2）裂缝一旦出现，要注意观测裂缝的宽度及长度的发展情况，并及时采取相应的有效措施，如灌缝，封闭等，必要时要进行结构加固，如粘钢、碳纤维等。 2、地基不均匀沉降引起的裂缝 当地基发生不均匀沉降后，沉降大的部分砌体与沉降小的部分砌体会产生相对位移，从而使砌体中产生附加的拉力或剪力，当这种附加内力超过砌体的强度时，砌体中
建筑工程施工论文施工论文：框架结构填充墙裂缝的成因及防治 摘要：本文对框架结构工程中填充墙在粉刷后容易出现的裂缝原因进行分析，并提出了预防措施以确保工程施工质量安全。 关键词：框架结构填充墙裂缝分析预防措施 随着我国社会经济的迅猛发展，城市建设中高层建筑比例不断加大，在高层建筑设计中又以框架为主体辅以填充墙分格应用较为广泛。由于此类建筑在设计时考虑荷载等因素，填充墙材质均以轻质砌块为主。而此类型填充墙在砌筑粉刷施工后，由于多种原因普遍存在不同程度的竖向、水平、斜向等裂缝现象，直接影响到房屋的使用和美观，尤其在下大雨时外墙面还会产生渗漏影响到使用功能，这一现象也是困扰建筑业最常见的一种质量通病。针对该现象，本文就墙面裂缝产生的原因及预防措施作一简要阐述。 一、墙面裂缝产生原因 裂缝产生的原因较复杂，除开结构因素，总体造成因素可分为构件材料温度变形系数的差异、气候温度变化、填充墙体的形状和尺寸、墙体的砌筑粉刷质量等几种。 1．在高层建筑中，填充墙以轻质砌块为主。由于采用的轻质砌块温度变形系数与结构中的混凝土温度变形系数不相同，产生的收缩不一致，使砌体与混凝土构件之间会产生缝隙，就会在粉刷后的墙面产生裂缝。虽然在施工中为防止此类裂缝的产生，我们在砌体施工时常采用拉墙筋连接；粉刷时在混凝土与砌体连接处使用钢丝网片搭接粉刷施工；但由于施工拉墙筋及钢丝网片时操作失误(如拉墙筋位置与砌块灰缝位置不一致，拉墙筋未砌筑在砂浆结合处，钢丝网片太靠内侧而无法与粉刷砂浆形成一整体受力构件等因素)，造成了虽然采取措施依然无法避免在混凝土构件与砌体交接处出现裂缝。 2．填充墙砌体在粉刷后是以填充砌块、砌筑砂浆、拉墙筋、钢丝网片、粉刷砂浆为整体的统一受力构件，这其中除了上述l条中所述因素外，填充砌块强度、砌筑砂浆强度、粉刷砂浆强度也尤为重要。如强度达不到设计要求的强度时也会影响到整体抗裂强度而造成墙面裂缝。 3．在填充墙砌体中，上部滚砖的砌筑，如施工中不按要求待下部砌体达到一定强度后再行砌筑便一次性砌筑到位，且滚砖挤压不紧，粉刷后就会造成墙体与梁、板底之间出现影响美观的横向裂缝。 4．在施工中填充墙超长、超高未按要求设置构造柱、卧梁，在温度的变化下，由于填充墙尺寸增大，变形幅度也相应增大，在超出填充墙砌体整体抗裂强度时就会产生墙面裂缝。 5．当墙体外界温度低于临界温度时，整个填充墙相对于钢筋混凝土构件产生收缩，从而在墙体内部产生拉应力。此时，填充墙体两端由于拉结筋和钢丝网片共同作用，产生横向拉应力，墙体上部由于钢板网作用产生向上的拉应力，由横向拉应力和向上的拉应力产生合力。当合力值到达一定数值时，由砌块和砂浆组成的砌体抗拉强度不足以抵抗拉应力合力，于是在垂直于合力的方向，砌体的相对薄弱部位产生斜裂缝。斜裂缝的形成一般呈近似直线状。当砌筑砂浆强度不足或轻质砌块浇水不足时，有时裂缝也会沿砌体灰缝部位呈阶梯状分布。上述裂缝一般出现在轻质填充墙体上部，下部由于砌体自重与拉应力合力部分抵消，所以一般不会产生裂缝。 6．砌筑轻质砌块墙体时，由于多种因素造成墙体垂直度及平整度未能达到规范要求，使粉刷砂浆厚度超标，待粉刷层干燥后会出现不规则裂缝甚至空壳掉落，产生不必要的质量及安全隐患。 综上所述，对容易造成墙体产生裂缝的因素经过分析后，可采取相应预防措施来控制裂缝产生。 二、针对墙面裂缝的预防措施 1．在砌墙前，先把墙体的平面与垂直轴线放好，并根据轻质砌块尺寸严格控制好拉墙筋预埋位置，并确保其能正确埋在砌体肋上砂浆内。由于预埋不好控制，可采用建筑结构胶植筋法后埋拉墙筋或是把拉墙筋与混凝土预埋钢板焊接好，采用此方法能比较准确地预留拉墙筋位置，且不会因凿打预埋拉墙筋而伤及混凝土构件保护层影响到混凝土构件的耐久性。 2．砌块应选择材质均匀且品质良好、强度一致的产品，各项检测指标均应符合相关砌块检测要求，且砌块的产品生产龄期必须大于28天。施工前，轻质砌块须浇水充分，以免过度吸收砂浆水分导致砂
一、编制依据 ------------------------外墙问题文件 《建筑工程施工质量验收统一标准》（GB50300－2001） 《建筑装饰装修工程质量验收规范》（GB50210-2001） 《建筑涂饰工程施工验收规程》(JGJ/T29-2003) 《施工现场临时用电安全技术规范》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59－99） 《建筑施工扣件钢管脚手架安全技术规程》JGJ130－2001 《建筑施工高处作业安全技术规范》JGJ80-91 《建筑机械使用安全技术规范》（JGJ33-2001） 《职业健康安全管理体系规范》GB/T28001-2001 《聚合物水泥防水砂浆》JC/T-984 《夏热冬冷地区居住建筑节能设计标准》（JCJ 134—2001） 本工程所包含但未列项者以最新相关规范为准。 。 二、工程概况 本工程项目位于武汉黄陂盘龙城经济开发区，出现开裂、渗水等病害的房屋为1＃～26＃房。 三、施工部署 3.1组织机构 由专业工长负责组织实施，其他人员配合。施工所需材料、劳动力计划均由工长负责编制，材料员负责组织进场。 安全、技术交底工作由专业工长负责。
3.2劳动力准备 施工共需专业防水工、抹灰工、架子工、涂料工、水电工和机修工共30名。 3.3材料准备 1、涂料、防水材料等：按原有样板及颜色或建设单位要求选用，所用材料应一次备齐。涂料应有出厂合格证、出厂日期及使用说明书。 2、填充料、助剂等：应符合设计要求及国家、行业现行规范规定的标准。 3.4机具准备 1、登高机具：脚手架（考虑到楼层及雨篷的因素后选用方案） 2、刷涂工具：排笔、漆刷； 3、滚涂工具：长毛绒辊筒、盛料桶； 4、抹涂工具：铁抹刀、油灰刀、灰盘等和电动搅拌机； 5、安全工具：安全帽、安全带、安全马甲、安全标志。 6、切凿工具：切割机、电动钻 7、未列入的其他工具。 3.5总平面布置 1、本工程现场只设置临时材料堆放场地，并随施工进度及时调整，人员住宿及办公场所就近租用。 2、施工临时用水用电由甲方提供接入点后，挂表计量，在分级布设足够临时接入点。 3.6施工总进度计划 施工进度暂定为2013年4月15日至2013年5月30日。具体开工日期及施工进度按建设单位要求后，在制定至楼户的详细修补施工进度方案和脚手架专项搭设施工方案。 3.7作业条件 3.7.1开裂墙面 开裂是墙面的正面、侧面及背面，基本上布于整体墙面。 1、对需要维修施工的墙面，堵抹门窗框四周，保护好门窗。
外墙裂缝处理方案 一、裂缝的具体形式 １．窗洞下口角部的呈“正八字”形式角部裂缝； ２．框架柱与填充墙接槎处出现由上到下的通缝； ３．分布在墙面上不规则的微裂缝； 二、裂缝的处理措施 （一）对第一种与第二种裂缝的处理措施 １．以裂缝为中线，将裂缝两边各250㎜的抹灰层剔除。剔除前应先用切割锯切两道相对整齐的缝，然后再用锤子配合钢钎将抹灰层轻轻的剔除。用切割锯切缝时必须注意，切缝的深度以不损坏填充墙为宜。剔除抹灰层时不应用力过猛，尽量减少对其他墙体的震动。 ２．将剔出的墙体表面的粘接的砂浆块等全部清理干净，淋水湿润墙体。 ３．抹底层砂浆：在墙面湿润的情况下，先刷一遍掺10%的TG胶水泥浆（水灰比为），随刷随打底；砂浆的配合比为１：； ４．挂400宽的钢丝网，选用钢丝直径不小于㎜，网眼尺寸为8-10㎜的钢丝网。钢丝网一定要钉平整，且紧贴底层灰，不得外露； ５．待底层灰七成干后抹面层砂浆，面层砂浆为１：３的水泥砂浆； ６．浇水养护不少于７d； 经过以上方法处理完毕后，新旧抹灰之间的施工缝按照如下办法在处理： １．沿施工缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀刮平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。 （二）对第三种裂缝的处理措施 １．沿裂缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀挂平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。
浅谈填充墙裂缝产生的原因及预防措施 目前在高层住宅设计中，普遍为框架剪力墙结构，并且一般以各种不同材质的轻质砌块或空心砖作为内外填充墙。该部分墙体粉刷前虽然采用了墙拉结钢筋、钢板网片等连接措施，但由于设计、施工工艺、环境等多方面原因，墙体粉刷后经常会产生墙体裂缝，尤其是墙体的斜裂缝，施工中最不易控制，已经成为高层住宅结构施工中常见的质量通病。虽然裂缝很小，但影响了墙面装饰的美观，不能得到消费者的认同。因此，如何做好填充墙这一看似简单的工作，是施工单位亟待解决的问题。借此，在填充墙体开裂的维修中，我们发现，三方面问题较为突出：一是大面墙开裂现象；二是门窗洞口、线槽、线盒等角部的开裂现象；三是填充墙体与砼结构结合处的开裂现象。 一、主要就填充墙体裂缝产生的机理和影响进行分析： 1，龟裂的发生 （1）基层表面平整度达不到要求，尤其是垂直度超标，造成抹灰层厚薄不均或抹灰层过厚，从而造成表面龟裂的发生。 （2）中高级抹灰应该分层施工，有时施工时为了赶进度或为了省工图方便，从而抹灰基层、中层、面层分层不当，分层厚度不当，压不密实，从而引发龟裂。 （3）与施工环境有关，抹灰环境通风良好而且干燥，通常又疏于养护致使砂浆失水较快从而导致严重龟裂。 （4）为了使抹灰尽快成活或使表面当时美观便于交活，有时操作人员在表层抹光后或压光同时外罩一层纯水泥膏，这层水泥膏风干后薄而脆，不仅引发表面的龟裂而且最易受益匪浅，是应该坚决予以杜绝的。 2，裂缝产生的影响因素 （1）、材料温度变形系数差异：由于钢筋混凝土材料温度变形系数较小，砌体材料温度变形系数相对较大，故而在温度变化时，温度变形系数的差异导致两者温度变形的不同步性，从而产生了压应力和拉应力，特别是温度降低导致拉应力出现，到达一定数值后，即大于砌体的抗拉强度时，裂缝便会产生。 （2）、温度变化：由于裂缝是材料温度变形造成，所以温度变化是导致裂缝产生的另一原因。当墙体粉刷完成达到初步凝固，钢板网、拉结筋与粉刷形成共同受力系统时，此时的温度为墙体的临界温度。当外界气温升高，填充墙与钢筋混凝土墙体之间产生压应力，因为砌体的抗压强度远大于其抗拉强度，一般不会有裂缝等破坏情况出现。当外界温度降低，低于临界温度时，拉应力出现，最终导致出现裂缝。 （3）、填充墙体的形状、尺寸：材料温度变形的幅度与其长度成正比，若填充墙尺寸增大，其温度变化时，相应的变形幅度也会相应增大，在受到束缚的前提下产生的应力相应也会增大，在轻质填充墙砌体抗拉强度一定的情况下，产生裂缝的几率也就越高。 （4）、墙体的砌筑质量：填充墙砌体是砌块、砂浆、拉结筋、钢板网的统一受力整体，轻质填充墙砌体的抗拉强度、材质的均匀性、砌筑砂浆的质量及工艺的合理性，都会影响到砌体的整体抗拉强度，进而直接影响到整个墙体的抗裂能力。
摘要：由于我所在的工地，地下室墙板混凝土出现了一些裂缝，我起草了本工程的地下室墙板混凝裂缝的修补方案，同时也对混凝土裂缝的产生、修补有了一定的了解 1、前言 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。轻者使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性等，严重的将威胁到人民的生命、财产。 2、出现混凝土裂缝的原因 从微观上看，混凝土是由水泥、砂、石、空气、水组成的多相结合体，由于混凝土的组成材料、微观构造以及所收外界影响的不同，混凝土裂缝产生的原因也有很多种： 1、大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大使混凝土的形变超过极限而引起的裂缝： 2、混凝土在硬化的过程中由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。 3、在大厚度的构件中，由于混凝土的塑性塌落受到模板或顶部钢筋的抑制，在浇捣后数小时会发生这种由于混凝土塑性塌落引起的裂缝。 4、当有约束时，混凝土热胀冷缩所产生的体积胀缩因为受到约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度较低，容易被温度引起的拉应力拉裂从而产生温度裂缝。（由于太阳曝晒产生裂缝是工程中最常见的现象） 5、混凝土加水拌和后，水泥中的碱与活性骨料中的活性氧化硅起反应，析出的胶状碱—硅胶从周围介质中吸水膨胀，体积增大到三倍从而使混凝土胀裂产生裂缝。 6、在炎热或大风天气，混凝土表面水分蒸发过快以及混凝土水化热高等，在混凝土浇筑后数小时仍处于塑性状态时易产生塑性收缩裂缝。 7、构件承受荷载所产生的裂缝：如、构件在均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝；构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。 8、当结构的基础出现不均匀沉降时，结构构件受到强迫变形，而使结构构件开裂，随着不均匀沉陷的进一步发展，裂缝会进一步扩大。 9、当钢筋混凝土构件处于不利的环境中，如海洋等时，由于混凝土保护层厚度过薄，特别是混凝土的密实性不良，环境中的氯离子和溶于海水中的氧会使混凝土中的钢筋生锈生成氧化铁。氧化铁的体积比原来金属的体积大得多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。这种裂缝一般沿钢筋方向，比较容易识别。顺钢筋方向的裂缝发生后，更加速了钢筋锈蚀过程，最后导致保护层成片剥落，这种顺筋裂缝对耐久性的影响较大。 我所在工地的地下室外墙板浇捣的混凝土就出现了裂缝。经分析裂缝产生的原因是： 本工程采用C50这样高强度的混凝土，水灰比较大，虽然加入了减水剂，但还是未能有效抵消混凝土的收缩变形；另外该地下室墙板的厚度较厚，达40mm，因而容易产生较大的内外温差。产生温度和收缩变形，长墙结构所产生的温度和收缩变形在高度方向是自由的，但在纵向却受到另一结构地下室底板的约束，在长墙承受降温和收缩作用时，必将产生缩短变形，受到底板的约束，引起拉应力，当拉应力超过抗拉强度时便引起开裂，这时裂缝方向永远垂直于拉应力方向，故为竖向。 此外本工程外墙混凝土浇筑后并没有严格按要求进行养护。一般来说膨胀混凝土淋水养护须7～14D，最少为7D，在混凝土终凝后2D即可开始浇水养护，而混凝土的膨胀值一般要14D 才基本稳定。同时，掺膨胀剂的混凝土，水化时需水量大，比普通砼更要加强养护，覆盖淋水，使其表面始终处于潮湿条件。 由于施工队是第一次施工如此高强度的混凝土，施工经验不足，在混凝土养护上并没有采取
********* 墙面裂缝专项修补施工方案 编制： 审核： 审批： ***********有限公司 编制日期：2016年11月29日一、编制依据
1、设计图纸 2、混凝土结构工程施工质量验收规范- GB50204-2015 3、混凝土质量控制标准- GB50164-2011 4、建筑装饰装修工程质量验收规范- GB50210-2001 二、基本情况 ******B区1、2#楼于2016年6月30日交付业主使用，B3楼于11月18日交付业主使用，3栋楼交付标准：毛坯（墙面、顶面石膏腻子找平）。近期，3栋楼已正式开始通暖，陆续接到物业公司前台上报工程部反映业主房间（有装修完成的、有未开始装修）墙面出现局部裂缝，此问题在供暖前出现频率较低。项目安排相关人员进行了现场检查。检查结果主要有以下几种情况： 1、腻子找平层裂缝 原因分析：基层有浮灰、油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现裂缝，裂缝成不规则裂缝。 2、水泥砂浆抹灰层裂缝（含施工洞口，出现频率较高） 原因分析：抹灰层和墙体基体黏合不紧密则会导致抹灰层空鼓、掉粉，造成墙体开裂。一般为规则裂缝。 3、隔墙板与一、二次结构交界处（出现频率较高）。 原因分析：隔墙板与一、二次结构之间挂200宽的耐碱网格布，石膏腻子找平。可能受温度环境、上下楼装修期间的扰动或预制隔墙板本身材料收缩或隔墙板与一、二次结构安装拼缝未挤出水泥浆，填充不实，导致接缝处出现裂缝，一般为沿一、二次结构交接处成垂直缝或者水缝。 三、处理方案 项目将该问题与原设计单位结构设计师进行沟通，以上问题对于结构安全和使用功能不会产生影响，属于无害裂缝。项目结合现场实际情况，编制相关处理方案如下： ①情况一处理方案： 首先将面层腻子及找平石膏铲除，基层处理后，重新批腻子，在墙面上用白乳胶贴一层白的确良布，利用纤维的张力，来保证面层的完成。 ②情况二处理方案： 空鼓切除→基层处理→贴灰饼(大面积空鼓需要)→墙面甩浆拉毛→抹底灰→挂耐碱玻纤网格布抹面灰→浇水养护。
填充墙裂缝原因及处置措施 一、填充墙各种裂缝分析 （一）相接处裂缝 1．表现形式：混凝土构件与砌体不同材料相接处出现裂缝。 2．形成原因：砌体拉结筋设置不符合设计要求，墙面抹灰前未设置钢丝网等抗裂加强层。 （二）梁底裂缝 1．表现形式：梁底砌体顶部封山处开裂。 2．形成原因：墙体砌筑完成后立即进行封山施工，砌体灰缝未完成沉降，砂浆和砌体材料未完成收缩。 （三）砌体干缩裂缝 1．表现形式：砌体材料收缩开裂。 2．形成原因：水泥制品类砌体材料养护时间不够，蒸压类砌体材料静养时间不够或上墙时含水率过高。 （四）门窗洞侧裂缝 1．表现形式：门、窗洞边开裂。 2．形成原因：门窗洞边墙体长度过少，未采用钢筋混凝土代替或未设置构造柱封边，也可能是墙体下梁绕度过大或基础不均沉降所至。 （五）施工洞周裂缝
1．表现形式：施工洞等后填洞口补砌接槎处出现裂缝。 2．形成原因：后填洞口两侧未预留拉结筋，施工时接槎处未清理干净，也可能未对砌体浇水湿润。 （六）配电箱体处开裂 1．表现形式：砌体内配电等箱体处墙体开裂。 2．形成原因：箱体预留洞未设过梁或压顶梁造成该处墙体整体性被削弱且未进行加强处理。 （七）线管预埋裂缝 1．表现形式：墙面沿预埋线管出现裂缝。 2．形成原因：开槽预埋管线砂浆补修未与埋管同步进行，并且未设置钢丝网加强处理。 二、填充墙各种裂缝处置措施 1．非烧结砌体材料进场时，其龄期不得小于7天。运输、存放时应采取防雨、防水措施。 2．砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。 3．砌体结构砌筑完成后宜60d再抹灰，并不少于30d。 4．加气砼砌块砂浆砌筑时，灰缝厚度应为10～15mm，粘接剂砌筑时，灰缝厚度应为3～5mm。其他砌体水平灰缝和竖向灰缝的厚度宜为10mm，不应小于8mm，不应大于12mm。 5．不同基体材料交接处应采取钉钢丝网等抗裂措施。钢丝网与不同基体的搭接宽度每边不小于150㎜。钢丝网片
龙里县卫生监督所建设项目 墙 裂 缝 处 理 方 案 编制人： 审批人： 贵州新城市建设工程有限公司 龙里县卫生监督所工程项目部 2013年9月26日 墙体裂缝处理方案
龙里县卫生监督所建设项目在2013年9月前已完成施工并退场，由于施工中顶梁与砌块为硬连接，因加气砼砌块与钢筋砼线性膨胀系数相差一倍以上、天气温度变化对墙体造成热胀冷缩，墙体和梁底间产生水平裂缝，个别墙体在钢筋混凝土柱和蒸压加气混凝土砌块相结合处产生竖向裂缝。这是采用此种结构形式的建筑通病 因此产生裂缝。进场后现场工作人员把施工完的墙体全面检查一遍，对墙体有细微裂缝的墙体做好记录。 一、裂缝产生的原因： 1、填充墙砌体的砌浆发生压缩沉降而导致顶梁与墙面脱开。 2、温度变化，引起梁、柱混凝土和墙体两种不同材料的变形而引起墙与梁交界应变大导致的裂缝。 二、裂缝的处理： 1、首先组织对现场施工的管理人员对每个单位进行逐层逐房间排查，并对存在裂缝记录好，待工人进场后将所有存在问题的单子发放到工人手中，并对参加返修的人员进行技术交底。 2、将排查有裂缝的墙面剔除，每边不小于10㎝，靠梁侧一面进行剔除，柱部位两面剔除，修复前将有问题的墙进行提前浇水湿润，使墙体达到润透后进行挂网和抹灰。 3、挂网和抹灰用的原材料和使用的砂浆符合质量要求，比原设计标号提高一个等级，由于砂浆强度会随着停放时间而降低强度，因此砂浆要在3～4小时内使用完。 4、砂浆使用微膨胀水泥砂浆，将缝隙充分填充饱满，以防止裂缝再度开
裂。 5、在梁与墙之间如果缝隙较大时采用发泡胶，使其与混凝土产生软连结，以达到其没有裂缝的标准。 三、质量要求 1、在抹灰和打发泡胶时要认真按技术交底进行施工，在施工过程全方位进行质量检查。 2、设专职质检员进行质量检查，对不合格的立即整改，并停止继续施工。 3、设专职管理人员对这部分修复负责发现问题及时向相关人员汇报。 贵州新城市建设工程有限公司 2013年9月26日 监理工程师通知回复单 工程名称：龙里县卫生监督所建设项目编号：005
墙体裂缝修复专项方案 This model paper was revised by the Standardization Office on December 10, 2020
（1）处理方法 遇到墙面出现裂缝质量问题时，要分清情况，对症下药，才能起到既少花钱又能解决问题的效果。墙面裂缝问题，常常是下列3种情况。现将整治方法分别作一介绍。 1.墙面有裂缝，且裂缝处抹面砂浆有空鼓现象。这种情况首先要找准空鼓范围，沿空鼓四周进行机械切割（适当扩大切割范围），使切割部位形成较整齐规则的平面，四周切割边切成向外约45度的斜口，而后人工凿除空鼓砂浆至墙体砖面或不空鼓的底层砂浆面，用钢丝刷刷除松动部位，冲洗浮灰。爱迪界面剂刷一道，抹面时用混合砂浆（掺稠化粉）。抹面厚超过10mm时，分2次粉刷。养护约7天时间，干燥后刮2遍腻子，打砂纸刷涂料。 2.抹面砂浆不空鼓，存在大面积密集型裂缝现象。这种情况要铲除原墙面腻子，清洗干净后重新刮腻子，打砂纸刷涂料；也可在上面批二遍柔性腻子。 3.抹面砂浆不空鼓，表层无起皮脱落，存在少数稀疏型裂缝现象。这种情况则采用“见缝补缝”原则，顺裂缝将墙面腻子铲除约2～3cm宽，深度至砂浆面，清洗干净后，用柔性腻子将缝隙补平，打砂纸刷涂料。 （2）温度应力引起的抹灰层及墙体裂缝
具体表现为：梁底出现水平裂缝；柱边或填充墙中部出现竖直裂缝或八字形裂缝；裂缝早上不明显，晴天的午后变得明显；多属于温度应力引起的裂缝。 1.一般材料均有热胀冷缩性质，房屋也同样。如果结构受到约束而不能自由变形时，则将在结构中产生附加应力或称温度应力，由温度应力引起结构的伸缩。 2.由于钢筋混凝土的线膨胀系数为1.08×10-5/℃，而普通砖砌体的线膨胀系数为0.5×10-5/℃，在相同的温差下，钢筋混凝土结构的伸长值要比砖砌体大一倍左右。所以，在温度变化时，砖混结构的钢筋混凝土屋盖、楼盖、圈梁与砖墙伸缩不一，必然彼此相牵制而产生温度应力，使房屋结构开裂破坏，温度应力引起墙体裂缝分为以下三种情况。 1)倒“八”字形裂缝 当外界温度上升时，外墙及屋盖部分均沿长度方向将有所伸长，但屋盖部分（特别是直接暴露在大气中的钢筋混凝土屋盖）的伸长值比外墙大。由力学分析可知，屋盖伸长对墙体产生水平推力，墙体受到屋盖的推力产生剪应力，剪应力和拉应力又引起主拉应力，当主拉应力过大时，将在墙体上产生倒“八”字形裂缝，此类裂缝多发生在顶层的墙体两端。
常见的墙体裂缝种类原因处理方法 产生裂缝的原因： 一。按照裂缝位置分： 1、房屋外墙的裂缝：①在墙体中呈现斜向裂缝，且裂缝走向凹陷处。②在建筑下部比较明显，由下向上发展，呈“八”字，倒“八”字﹑水平、竖缝。 2、承重墙上的裂缝：①裂缝贯穿整个墙面且穿到背后，呈倾斜性。②在不同楼层墙体的同一位置均出现有方向、有规则的裂缝。 3、楼板(地面和顶板)的裂缝：①呈对穿性的裂缝(与房屋横梁平行的裂缝)。按有关验收规范，裂缝允许在(0.3mm)范围内，但裂缝对结构的耐久性有不利影响。②受力裂缝：这种裂缝表现为墙角呈45°的裂缝或与横梁垂直的裂缝。裂缝往往不对穿，形状外宽内窄。 4、结构梁底部的墙体(窗间墙)，产生局部竖直裂缝。 5、阳台、雨蓬等悬挑结构板的裂缝：这种裂缝通常是整个贯穿。大家都应该知道如果阳台和其他悬空的结构板出现裂缝，后果是很严重的。 以上是比较严重的裂缝情况，不过这种裂缝不多见。 二。按照装饰层-结构层分： 1、表面乳胶漆裂缝壁纸裂缝：表面装饰层没有干透就遭遇温度、湿度变化，乳胶漆壁纸会出现裂缝。 2、腻子找平层裂缝：基层有浮灰油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现裂缝。 3、水泥砂浆抹灰层裂缝：如果抹灰层和墙体基体黏合不紧密则会导致抹灰层空鼓、掉粉，造成墙体开裂； 4、接缝处裂缝：钢筋混凝土剪力墙与陶粒砖（空心砖）接缝处；钢筋混凝土梁与陶粒砖（空心砖）接缝处；后堵砌的门口处；石膏板隔墙与原有墙体接缝处；受周边环境或者外力影响，石膏板、预制隔墙板和预制楼板会出现材料收缩或位置变动，这种原因会导致接缝处出现裂缝，一般为垂直缝或者水平缝。 5、结构性裂缝：结构性裂缝是由房屋主体结构引起的基体（水泥浇筑墙体）开裂、上部荷载过大引起墙体裂缝、地基下沉（如果地基下沉严重则属于房屋质量问题）、施工洞未处理等造成的。 三。按照产生原因分： 1、温度性裂逢：这种裂逢是墙体中最常见的，这种裂逢常见于不同材料的交接处，如圈梁和砖砌体交接处的水平裂缝。一般材料都有热胀冷缩的性能，房屋结构由于周围温度变化引起变形，不同材料的膨胀系数不一样，导至产生温度性的裂逢。这种裂缝，只影响房屋室内的外观，不会影响房屋的安全性，可适当

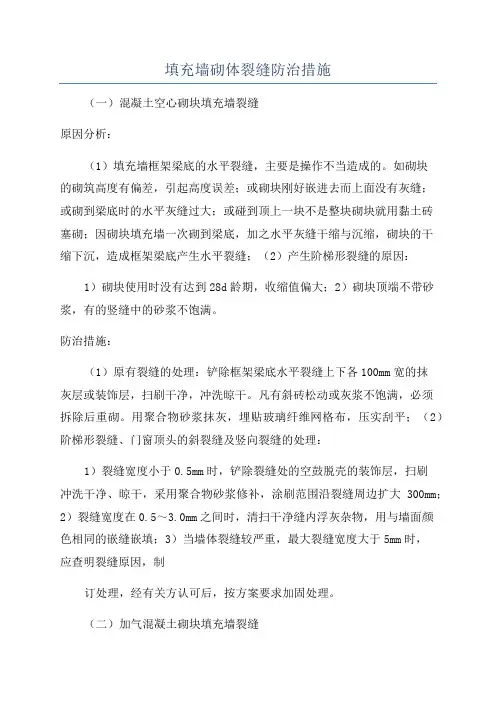

填充墙砌体裂缝 （一）混凝土空心砌块填充墙裂缝 原因分析： （1）填充墙框架梁底的水平裂缝，主要是操作不当造成的。如砌块的砌筑高度有偏差，引起高度误差；或砌块刚好嵌进去而上面没有灰缝；或砌到梁底时的水平灰缝过大；或碰到顶上一块不是整块砌块就用黏土砖塞砌；因砌块填充墙一次砌到梁底，加之水平灰缝干缩与沉缩，砌块的干缩下沉，造成框架梁底产生水平裂缝； （2）产生阶梯形裂缝的原因： 1）砌块使用时没有达到28d龄期，收缩值偏大； 2）砌块顶端不带砂浆，有的竖缝中的砂浆不饱满。 3）砌块几何尺寸有误差，加上操作者素质差，砌筑竖缝宽度不一、水平缝厚薄不匀，在干缩和收缩的作用下，产生阶梯形裂缝或沿砌块周边裂缝； （3）门窗顶头的斜裂缝，因为在窗洞口处容易导致各种应力集中，在孔洞转角部位应力迹线呈斜向，孔洞角外应力大于砌体的抗拉、抗剪强度； （4）框架柱与填充墙之间竖直裂缝，由于砌块排列不当、墙交叉处没有咬槎，竖缝过宽、水平灰缝过窄，或纵墙与横墙的收缩方向不同，开凿沟槽的振动、封嵌不实、收缩不同等，均会引起竖向裂缝。 防治措施： （1）原有裂缝的处理：铲除框架梁底水平裂缝上下各100mm宽的抹灰层或装饰层，扫刷干净，冲洗晾干。凡有斜砖松动或灰浆不饱满，必须拆除后重砌。用聚合物砂浆抹灰，埋贴玻璃纤维网格布，压实刮平； （2）阶梯形裂缝、门窗顶头的斜裂缝及竖向裂缝的处理：
1）裂缝宽度小于0.5mm时，铲除裂缝处的空鼓脱壳的装饰层，扫刷冲洗干净、晾干，采用聚合物砂浆修补，涂刷范围沿裂缝周边扩大300mm； 2）裂缝宽度在0.5～3.0mm之间时，清扫干净缝内浮灰杂物，用与墙面颜色相同的嵌缝材料嵌填； 3）当墙体裂缝较严重，最大裂缝宽度大于5mm时，应查明裂缝原因，制订处理方案，经有关方认可后，按方案要求加固处理。 （二）加气混凝土砌块填充墙裂缝 原因分析： （1）柱边、板边的竖向裂缝：因为砌筑时的砌块含水量大，干燥收缩值达0.5～0.6mm/m，则墙长3m的横向收缩值达1.5mm左右，即产生竖向裂缝。离板边的竖向裂缝大部分是穿线管的槽没有补好，或塑料管胀缩产生裂缝； （2）框架梁底的水平裂缝，产生的原因是对加气混凝土砌块的性能没有掌握好，如吸水性强，导湿性和解湿性差； （3）门窗孔上口的斜裂缝产生的主要原因有：加气混凝土砌块的抗压强度低；钢筋混凝土过梁两头搁置长度不足，加气混凝土砌块的局部承压力不够而被剪裂；过梁安装两头搁置不平、不实等，造成裂缝。 防治措施： （1）待干燥收缩基本完成时，将已经开裂的缝隙中脱壳的砂浆刮除，扫刷干净，喷水湿润，隔天用聚合物砂浆嵌填缝隙，并用聚合物砂浆沿缝隙埋贴一层宽度为200mm的玻璃纤维网格布； （2）门窗孔上口的斜裂缝的处理方法：如门窗过梁长度不足，需要更换合格的过梁，搁置长度不少于200mm；如因过梁安装不标准，须拆除后重新安装，确保搁置处平整密实；如过梁底的加气混凝土砌
预防和减少建筑中几种裂缝的 技术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
预防和减少建筑中几种裂缝的技术措施 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 1、裂缝的调查概况： 通过对大量砖混结构的民用住宅、框架结构的办公楼等多种建筑的调查发现, 多数建筑都存在着不同形式的裂缝, 这些裂缝一旦出现便很难弥补, 但许多裂缝是有规律可循的。我对这些裂缝进行了总结, 其调查结果如下： （1）不管是什么结构的建筑, 几乎都存在抹灰开裂的现象, 大部分是因为温度变化引起的, 仅仅是轻重程度的不同而已。 （2）抹灰表面龟裂, 裂缝多而无规律, 裂缝较细但面积较大, 严重的引起墙面空鼓, 若要返工成本较大。 （3）在框架结构中, 填充墙体与梁柱接触面间容易出现水平和垂直裂缝, 这些裂缝几乎是不可避免的, 如果不加以预防, 裂缝一旦出现就很难补救。 （4）墙体使用新型材料尤其是大块板型材料, 例如GRC墙板、钢丝网架聚苯乙烯夹心板（俗称得乐板、舒乐板等）, 不同板块之间经常出现规则的竖
目录 1 编制依据.......................................................... 2 工程概况.......................................................... 3 原因及处理措施.................................................... 墙面裂缝.......................................................... 墙面空鼓.......................................................... 4 施工部署.......................................................... 墙面裂缝修补方法.................................................. ； 梁、柱与砌体交接处裂缝修补方法.................................... 涂料裂缝修补方法.................................................. 假缝修补方法...................................................... 动力站裂缝修补方法................................................ 墙面空鼓修补方法.................................................. 5 施工准备.......................................................... 材料准备 ......................................................... 人员准备 ......................................................... . 6 施工方法.......................................................... 吊篮安装注意事项.................................................. 悬挂机构二次转移安装.............................................. 吊篮的拆卸........................................................ 7 安全防护措施...................................................... 8 安全生产事故风险分析.............................................. 9 文明施工措施......................................................
万科集团防止围护/填充墙体裂缝的终极措施与解决办法 目前万科集团住宅设计中，普遍为框架或剪力墙结构，楼层中一般以混凝土轻质填充墙作为房间分隔。该部分墙体粉刷前虽然采用了拉结钢筋、钢板网片等连接措施，但由于设计、施工工艺、环境、工期等多方面原因，墙体粉刷后经常会产生墙体裂缝，尤其是墙体裂缝，施工中最不易控制，已经成为住宅结构施工中常见的质量通病。以下主要就围护或填充墙体裂缝产生的机理进行分析： 一、材料性能简介 1、材料温度变形 钢筋混凝土热膨胀系数为1.0×10-5/℃，即温度升高1℃混凝土膨胀0.01mm/M 粘土砖热膨胀系数为0.5×10-5/℃，即温度升高1℃粘土砖膨胀0.005mm/M 轻骨料混凝土和混凝土砌块热膨胀系数为1.0×10-5/℃，即温度升高1℃混凝土膨胀 0.01mm/M 2、材料的干缩变形 钢筋混凝土的干缩率为0.1mm/M 粘土砖的干缩率为0.1mm/M 轻骨料混凝土的干缩率为0.3mm/M 混凝土砌块的干缩率为0.2mm/M 从材料本身的性能可以发现:裂缝的产生和材料的性能是息息相关的,对裂缝的控制要遵从两个原则,释放和约束相结合,组成墙体砂浆和砌块是脆性材料,其有较高的抗压性能但抗拉性能较低,一旦墙体产生的拉应力大于砌体的抗拉应力以后就会造成墙体开裂.防止墙体裂缝应从以下几个方面着手:合理的设计构造措施、合格的材料、适当的工期、合理的工艺和工序等。
二、裂缝的性质及产生原因 墙体裂缝最为常见的有三大类，一是温度裂缝，二是干缩裂缝，以及由温度和干缩共同产生的裂缝。 1．温度裂缝 温度的变化会引起材料的热胀冷缩，当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝。最常见的裂缝是在住宅顶层两端的墙体上，如在门窗洞边的正八字斜裂缝，平屋顶下或屋顶圈梁下沿砖（块）灰缝的水平裂缝，以及水平包角裂缝（包括女儿墙）。导致平屋顶温度裂缝的原因是顶板的温度比其下的墙体高得多，而混凝土顶板的膨胀系数又比砖砌体大得多，故顶板和墙体间的变形差在墙体中产生很大的拉力和剪力。剪应力在墙体内的分布为两端附近较大，中间渐小，顶层大，下部小。温度裂缝是造成墙体早期裂缝的主要原因。这些裂缝一般经过一个冬夏之后才逐渐出现。 2．收缩裂缝 烧结粘土砖，包括其它材料的烧结制品，其干缩变形很小，且变形完成比较快。只要不使用新出窑的砖，一般不用考虑砌体本身的干缩变形引起的附加应力。但这类砌体在潮湿情况下会产生较大的湿胀，而且这种湿胀是可逆的变形。对于砌块、灰砂砖、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。如混凝土砌块的干缩率0.3~0.45mm/m甚至更大，（目前的建筑市场提供的材料其材料性能远低于理论数据要求）它相当于25~40oC的温度变形，可见干缩变形的影响很大。轻骨料块体砌体的干缩变形更大。干缩变形的特征是早期发展比较快，如砌块出窑后放置28天能完成50%左右的干缩变形，以后逐渐变慢，几年后才能停止干缩。但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小，约为第一次得
填充墙裂缝处理施工工艺 1、产生裂缝的原因分析： 框架剪力墙结构填充墙产生裂缝的原因主要有填充墙砌筑材料使用的原因,温度变化的原因、外力作用的原因（邻近地区爆破施工）及结构自身产生的原因,具体分析如下： 一、填充墙自身收缩而产生的裂缝。这种裂缝比较规则,都是在柱边和梁底出现.造成收缩裂缝的原因有两点：一是砌筑时的砂浆具有流动性,在重力作用下,墙体会不断沉实引起收缩;二是墙体的砌筑砂浆凝结硬化时会产生收缩,这种收缩时间较长,但砌筑完一个月左右将基本收缩完成。 二、温度变化产生的裂缝。这主要是填充墙和钢筋混凝上的线膨胀系数不一样,使得温度变化时两种材料的收缩量也不一样,这就造成了在两种材料结合处的裂缝,这种裂缝也是比较规则的,通常呈现为梁底或柱边的水平缝或垂直裂缝. 三、砌体材料干,湿不稳定性产生的裂缝。有不少填充墙的砌体材料都存在湿胀,干缩的现象，这就会造成粉刷后的墙面出现不规则裂缝。产生这种裂缝的原因是墙体砌筑后，墙粉刷前要充分浇水湿润,这时的墙体含水率较高，体积略有膨胀，粉刷结束体内的水份才开始逐渐往外排析,随着水份的不断排析与蒸发,墙体就会逐渐干燥
和收缩,当墙体的收缩量达到一定程度后,就会将墙面的粉刷层拉裂。 四、外力作用（附近爆破施工）产生的裂缝：砌块墙与框架柱梁只能靠柱上的拉筋连接，即使在抹灰时加了钢丝网,也难以抵抗由于外力作用造成的应力变形,这样的裂缝通常表现为斜裂缝,为上下贯通。 2、填充墙裂缝的处理 通过以上对的分析,我们初步了解了产生填充墙裂缝的各种原因,并能够通过裂缝形态及表现形式,初步确定裂缝产生的原因,并对症下药,确保经处理后的填充墙不再开裂或者让裂缝控制在一定范围之内,不影响建筑物的使用裂缝出现在柱边,梁底,并沿着柱边或梁底呈现垂直或水平的裂缝,一般是由于混凝土材料与墙体材料线膨胀系数不同 引起的温度伸缩裂缝,对待这种裂缝,本身并不存在安全隐患,但是影响美观,因此如果要对其进行处理,一股的方法是沿裂缝凿除水泥砂浆,如果裂缝过大可以用水泥砂浆填充并重新抹灰刷涂料,但由于温度变化比较频繁,墙面出现此裂缝后难以根治,只能通过治理控制其裂缝宽度,使之成为无害裂缝。裂缝出现在墙体当中,并呈竖向或水平发布,一般是沿砖墙灰缝分布,对于这种裂缝一股的处理方法是沿裂缝凿除抹灰层,其中的墙体灰缝需剔缝,剔缝深度为lOmm,然后重新粉刷。如果裂缝为斜裂缝,或者呈不规则发布,并且数量较多,这需要引起人们的足够重视,因为这有可能外力作用引起的裂缝,对于这种裂缝,需要通过检测部门,根据裂缝的表现形式和分布范围确定是否对此墙进
左岭新镇四期还建社区 1-1#~1-7#楼、1#~3#配电房、1#开闭所及1#地下室墙面抹灰空鼓开裂的处理方案 编制人： 审核人： 审批人： 武汉鼎吉建筑工程有限责任公司 2017年4月20日 目录
一、工程综合概况 工程名称：左岭新镇四期还建社区1-1#~1-7#楼、1#~3#配电房、 1# 开闭所及1#地下室 建设单位：武汉左岭新城开发投资有限公司 设计单位：武汉和创建筑工程设计有限公司 监理单位：湖北天慧工程咨询有限公司 施工单位：武汉鼎吉建筑工程有限责任公司 建设地点：武汉市东湖高新区左岭新城科技二路与卸甲路交汇处 本工程由四栋34层住宅楼、两栋25层住宅楼及附属一层商业裙楼、一栋27层楼及四个配电房和一个1层满铺地下室(作为车库、设备用房)组成。其中1-1#楼地上34层，标准层层高为,建筑面积，建筑高度；1-2#楼地上25层，标准层层高为,建筑面积，建筑高度；1-3#楼地上27层，标准层层高为,建筑面积，建筑高度；1-4#楼地上34层，标准层层高为,建筑面积，建筑高度；1-5#楼地上25层，标准层层高为,建筑面积，建筑高度；1-6#楼地上34层，标准层层高为,建筑面积，建筑高度；1-7#楼地上34层，标准层层高为,建筑面积，建筑高度；满铺地下室为地下一层，层高为米（局部米，主楼部位地下室层高米（6#楼部位为6米）。 二、成因分析 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原因分析如下：
1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、工人抹灰施工操作方法不当、抹灰时，一些工人没有按交底施工，基层偏差太大，一次抹灰层过厚，没有分层分遍进行粉刷，砂浆较重易产生侧倾力，与基层粘结不牢剥离基层，及砂浆干缩过大，易产生空鼓和开裂；底层灰太干未经处理就跟着抹中层灰，底层灰很快就把砂浆中水分吸干，造成与底层灰粘结不牢易产生空鼓现象。 4、水分比例过高或过低，过高则水灰比过大，造成砂浆稠度下降，粘结力很差，粘不住，易往下掉，过低则砂浆太稠，施工操作困难，因水泥水化热过程中需要大量水份，砂浆太稠则砂浆中水份太少无法满足水泥充分水化热的需要，因而砂浆的强度无法达到设计强度需要，与基层粘结牢固程度降低，易产生空鼓；
