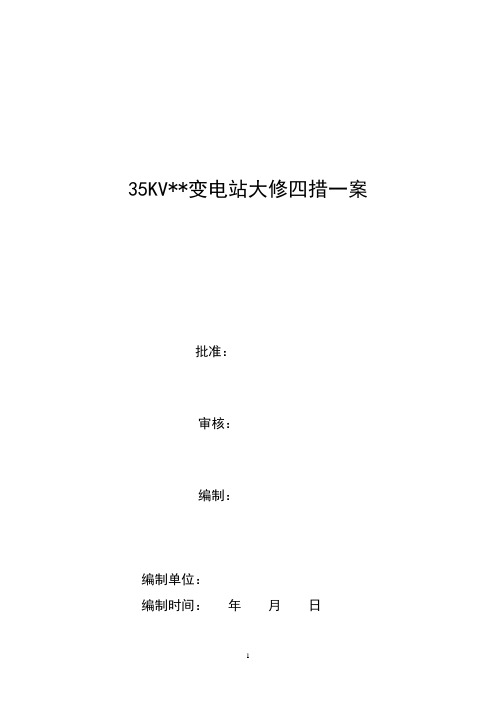

35KV**变电站大修四措一案
批准：
审核：
编制：
编制单位：
编制时间：年月日
一、工程概况
35kV**变电站定于 2011年 8月 6日进行大修及预试定检工作，黔江供电公司检修调试所负责35kV**变电站大修工作，为保证施工工作的安全顺利进行，特制定本施工组织方案。
二、施工现场组织机构
总负责人：
技术负责人：
试验负责人：
检修负责人：
材料管理员：
班组负责人：
三、任务分工
检修班：负责断路器安装。
高压班：负责断路器安装后的试验。
汽车班：负责断路器及相关大型工器具的运输。
四、施工进度计划
根据黔江供电公司调度停电计划安排，综合各工序（包括天气、设备、材料、车辆因素），确定工作时间为：
2011年8月6日——2011年9月30日
如遇特殊情况，工期顺延。
五、施工技术方案
1. 断路器大修施工执行技术标准
（1）《电气装置安装工程高压电器施工及验收规范》 GBJ 147--1990 （2）《电力设备预防性实验规程》 DL/T 576--1996
（3）《SN10-10I型断路器安装使用说明书》
（4）《SN10-35I型断路器安装使用说明书》
（5）《电力建设安全工作规程》 DL 5009.3--1997
（6）《电业安全工作规程》（发电厂和变电所电气部分） DL 408--1991 （7）《交流高压断路器》 GB1984--1989
（8）《电气装置安装工程电气设备交接试验标准》GB50150—91
（9）《高压少油断路器安装使用说明书》
（10）《高压少油断路器检修工艺导则》
2. 主要施工机具
表1 断路器安装主要施工机具及耗材
3. 施工前的准备工作
4. 施工现场布置
（1）作业范围内应设置专用配电箱，并有专职人员负责。
（2）施工现场，消防器材齐全，布置合理。
（3）户外断路器安装要求天气无雨，无大风及扬沙，如果天气条件不能满足条件，应将设备转移至室内或做防范措施后妥善保存。户内安装要求室内环境洁净，相对湿度小于80%
（4）与带电设备间设置围栏，并挂有醒目的标志牌。
（5）施工现场物品摆放合理、整齐，现场无多余的杂物。
5. 少油式断路器大修主要施工项目及作业程序
5.1 检修前试验检查
5.1.1 根据存在的问题，对有关部位进行检查，按需要测试如下数据
5.1.1.1 测量开关的行程、超行程及分合闸时间和速度；
5.1.1.2 检查合闸保持弹簧的情况；
5.1.1.3 测量回路电阻和直流泄漏电流。
5.1.2 检查各部位密封情况，渗、漏油处应做好记录；
5.1.3 进行手动和电动分合闸操作，检查动作情况；
5.1.4 油泵打压时，测量压力表接点及微动开关的动作情况；
5.1.5 检查防慢分试验；
5.1.6 装设专用工作架。
5.2 解体步骤
5.2.1 断路器本体的解体；
5.2.2 灭弧室的解体；
5.2.3 液压机构的解体。
5.3 部件检查、更换、处理及记录
对部件的检查、更换、处理情况须进行记录，分别记录在检修质量卡、验收质量卡和变电站设备运行记录薄上。
5.4 组装步骤
组装按与分解相反的顺序进行。
5.4.1 组装前，应校正底座平面；
5.4.2 绝缘拉杆与支持瓷套的安装；
5.4.3 中间机构箱与灭弧单元的安装。
5.5 试验及验收
5.5.1 异常压力下低电压操作试验和密封试验；
5.5.2 保持合闸和防慢分试验；
5.5.3 电气试验；
5.5.4 现场验收执行《检修质量验收卡》（附件二）。
6 检修工艺及标准要求
6.1 检修关键工艺步骤汇总
断路器的解体
6.1.1 分解灭弧单元；
6.1.2 检修灭弧室；
6.1.3 分解检修静触头、压油活塞；
6.1.4 检修导电杆；
6.1.5 检修中间触头；
6.1.6 检修上盖、铝帽、灭弧瓷套及导电连接元件；
6.1.7 检修中间机构箱；
6.1.8 组装灭弧单元；
6.1.9 检查支持瓷套及绝缘拉杆；
6.1.10 分解检修传动主轴、分闸缓冲器、底座及合闸保持弹簧；
6.1.11 分解检修水平拉杆；
6.1.12 检查并联电容器；
6.1.13 断路器的整体组装。
6.2 检修前、后试验检测项目汇总
6.2.1 行程的测量与调整；
6.2.2 速度的测量与调整；
6.2.3 分、合闸电磁铁动作电压的调整；
6.2.4 分、合闸时间和同期性的测量与调整；
6.2.5 异常压力下低电压操作试验和密封试验；
6.2.6 合闸保持和防慢分试验；
6.2.7 电气试验。
6.3 检修标准及注意事项6.3.1 断路器本体检修
注油孔的方向与引出线方向相同。
安装上压圈，其四个螺孔的方向应在中心线向上。
（4）灭弧室吹弧口的方向，应与引弧触指相对应。（5）安装下压圈时，弹簧必须完全卡在内槽。
6.3.2断路器的调整检查和校验
6.3.3断路器试验
CZ1、CZ2接器主节点，CZ接触器线圈，DL断路器辅助接点，HQ合闸线圈，HK刀闸。
DL断路器辅助常开接点的作用是：防止断路器
DL断路器常闭辅助接点（作用是防止分闸线圈长期带电），TQ分闸线圈，HK刀闸。
7、真空断路器的检修与调整
7、工频耐压试验。当手动、电动分合闸无问
8 配合检修的其他项目及要求
8.1 保护专业
8.1.1 开关检修后手动分、合闸试验传动；
8.1.2 开关检修后保护装置的传动测试验收；
8.1.3 端子箱二次线的检查和验收。
8.2 直流专业
直流二次电缆的绝缘检查。
8.3 技术监督
8.3.1 开关压力表的检查校验；
8.3.2 绝缘油的检查和试验；
8.3.3 均压电容器的检查试验。
8.4 运行管理
8.4.1 对关键检修工艺过程进行监督检查；
8.4.2 对设备主要部件的更换情况进行记录；
8.4.3 配合检修部门设置相应的临时安全措施；
8.4.4 参与设备检修后的验收工作。
8.5 后勤事务
8.5.1 供应部门须保证检修备品配件合格；
8.5.2 检修人员的劳动防护用品应配备齐全；
9 检修的文字、声像记录
9.1 文字、声像记录要求
9.1.1 对检修工作须进行总结，必要时对关键检修过程进行拍照或录像；
9.1.2 文字记录应简明扼要。
9.2 文字、声像记录范围
9.2.1 检修工艺过程各步骤的记录和签字；
9.2.2 主要部件的更换及关键工艺工程（录像）；
9.2.3 技改和反措执行情况；
9.2.4 验收过程及存在问题。
9.3 记录的管理归档
9.3.1 检修质量工序卡一式两份，检修部门和分公司生技部门各留存一份；
9.3.2 检修质量验收卡一式三份，检修部门、运行单位和分公司生技部门各留存一份；
9.3.3 检修过程的声像记录由检修部门归档管理。
10.验收检查
投入运行前，应进行一次全面检查，确认无误后，方可投入运行。
（1）断路器安装应牢固可靠，外观清洁完整，动作性能符合规范
（2）电气连接可靠，接触良好，机构及辅助开关动作可靠、指示正确（3）绝缘油微水含量符合规定
（4）表计正常可靠，电气回路传动正确可靠
（4）油漆完整，相色标志正确，接地良好
（5）图纸、资料齐全，记录完整
六、安全目标、安全保证体系及危险点预控
1. 安全管理目标
杜绝轻伤事故，消灭死亡事故；
杜绝机械设备事故；
杜绝高处坠落、触电事故；
杜绝火灾事故；
杜绝交通事故，努力实现交通事故零目标。
2. 安全管理组织机构
安全总负责人：安全负责人：项目安全员：班组安全员：
3. 工程危险点分析及其控制措施
