热封用塑料薄膜性能及生产配方

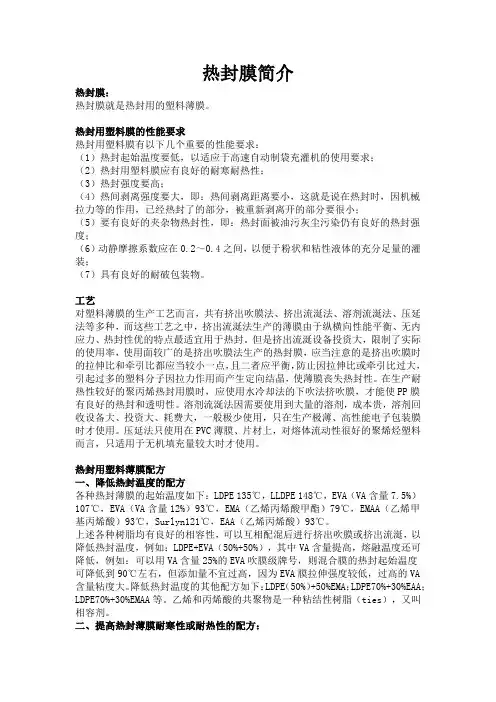

热封用塑料膜的性能要求和工艺选择
热封用塑料膜有以下几个重要的性能要求：（1）热封起始温度要低,以适应于高速自动制袋充灌机的使用要求；（2）热封用塑料膜应有良好的耐寒耐热性；（3）热封强度要高；（4）热间剥离强度要大,即：热间剥离距离要小,这就是说在热封时,因机械拉力等的作用,已经热封了的部分,被重新剥离开的部分要很小；（5）要有良好的夹杂物热封性,即：热封面被油污灰尘污染仍有良好的热封强度；（6）动静摩擦系数应在0.2～0.4之间,以便于粉状和粘性液体的充分足量的灌装；（7）具有良好的耐破包装物。
对塑料薄膜的生产工艺而言,共有挤出吹膜法、挤出流涎法、溶剂流涎法、压延法等多种,而这些工艺之中,挤出流涎法生产的薄膜由于纵横向性能平衡、无内应力、热封性优的特点最适宜用于热封。但是挤出流涎设备投资大,限制了实际的使用率,使用面较广的是挤出吹膜法生产的热封膜,应当注意的是挤出吹膜时的拉伸比和牵引比都应当较小一点,且二者应平衡,防止因拉伸比或牵引比过大,引起过多的塑料分子因拉力作用而产生定向结晶,使薄膜丧失热封性。在生产耐热性较好的聚丙烯热封用膜时,应使用水冷却法的下吹法挤吹膜,才能使PP 膜有良好的热封和透明性。溶剂流涎法因需要使用到大量的溶剂,成本贵,溶剂回收设备大、投资大、耗费大,一般极少使用,只在生产极雹高性能电子包装膜时才使用。压延法只使用在PVC薄膜、片材上,对熔体流动性很好的聚烯烃塑料而言,只适用于无机填充量较大时才使用。
热封用塑料薄膜配方
一、降低热封温度的配方
各种热封薄膜的起始温度如下：LDPE 135℃,LLDPE 148℃,EV A（V A含量7.5%）107℃,EV A （V A含量12%）93℃,EMA（乙烯丙烯酸甲酯）79℃,EMAA（乙烯甲基丙烯酸）93℃,Surlyn121℃,EAA（乙烯丙烯酸）93℃。
上述各种树脂均有良好的相容性,可以互相配混后进行挤出吹膜或挤出流涎,以降低热封温度,例如：LDPE+EV A（50%+50%）,其中V A含量提高,熔融温度还可降低,例如：可以用V A含量25%的EV A吹膜级牌号,则混合膜的热封起始温度可降低到90℃左右,但添加量不宜过高,因为EV A膜拉伸强度较低,过高的V A含量粘度大。降低热封温度的其他配方如下：LDPE （50%）+50%EMA；LDPE70%+30%EAA；LDPE70%+30%EMAA等。乙烯和丙烯酸的共聚物是一种粘结性树脂（ties）,又叫相容剂。
二、提高热封薄膜耐寒性或耐热性的配方：
各种热封用塑料的耐寒性比较如下：EV A、EAA、EMAA可耐-65℃～-73℃,LLDPE可耐-68℃～-73℃,PC（聚碳酸酯）可耐-65℃～-75℃,LDPE可耐-48℃～-50℃,MDPE可耐-42℃～-45℃,Surlyn可耐-38℃～-42℃,HDPE可耐-40℃,聚苯乙烯可耐0℃,均聚丙烯可耐5℃,共聚丙烯（含乙烯5%～8%的共聚物）可耐-8℃。
由上可知,聚乙烯及其丙烯酸共聚物均有良好的耐低温性,而均聚聚丙烯的耐寒性差,可用共聚方法将丙烯同乙烯共聚在一块来提高丙烯均聚物的耐寒性,随乙烯单体用量的提高,可提高共聚聚丙烯的耐寒性,如：乙烯含量5%～8%为-8℃,乙烯含量达20%时,耐寒性可达-15℃,且薄膜柔软性提高,聚丙烯耐寒性也可同乙烯同丙烯酸的共聚物掺混来提高,其配方如：HPP50%+EV A50%,HPP（均聚聚丙烯）70%+30%EAA；HPP70%+30%EMA：HPP70%+30%EMAA。
应当指出的是聚乙烯和聚丙烯的相容性不是很好,仅一般,因此PE+PP共混是不可取的。还有一关,PP同Surlyn树脂没有相容性,因此二者不能共混改性。
各种塑料的耐高温性如下：EV A、EAA、EMAA可长期耐55℃～85℃,LDPE耐85℃～100℃,MDPE耐95℃～105℃,HDPE耐115℃～120℃,Surlyn耐70℃～85℃,LLDPE耐95℃～115℃,PS耐85℃,HPP耐140℃,共聚丙烯（B-CPP）130℃～135℃,PA66耐160℃～165℃。在需要耐温性的热封薄膜时,一般可直接使用HPP膜或B-CPP膜。只有以乙烯同丙烯酸及其酯的材料为主要热封材料时,才使用PP来共混改性,提高耐热性,例如：70%EAA+30%B-CPP,70%EMAA+30%B-CPP。
三、提高热封温度的配方
在2kg/cm2的压力和0.5s的热封棒热封508μm,即：2.0密耳（mil）厚变下的热封强度如下：LDPE：1800g/25.4mm宽、LLDPE为2500g/25.4mm宽、EV A（V A7.5%）为1800g/25.4mm 宽,EV A（12%VA）1700g/25.4mm宽、EMA是1300g/25.4mm宽、EMAA1800g/25.4mm 宽,Surlyn2000g/25.4mm宽、EAA是1700g/25.4mm宽。
由上可见,LLPE是热封强度较高的。最为普通的是使用LDPE50%+LLDPE50%的混合料来作为热封薄膜,有良好的热封强度。
四、夹杂物热封性
夹杂物热封性的性能比较如下：离子型聚合物（Surlyn）MPE＞LLDPE＞HDPE＞MDPE＞LDPE＞EV A。
包装用聚烯烃热封塑料薄膜的其他配方、性能特点
以下配方生产的挤吹膜或流涎膜均可用于热封内膜,也可作单膜包装用。
配方一：HDPE70%+LDPE30%+白色原料,挤出吹膜,可用于巴氏杀菌简易包装牛奶膜,浅冷保藏和销售,有3天的适用期。
配方二：HDPE/LDPE或HDPE/EV A共挤,特点是该共挤膜内层有较低的熔点而外层有高强度,适用于内封层和简易牛奶膜,热封时不会有粘液沾在封切刀上。
配方三：HDPE MI＜1g/10min+0.3～0.7%的硬酯酸钙成核剂用于挤吹,其薄膜有高强度和改善了的透明性,透明度由67%提高到73.5%。可用于垃圾袋、手袋、购物袋,还可使用苯甲酸0.4%、苯甲酸钠0.25%、碳酸钠0.2%、滑石粉0.05%,均有同样的提高透明度的作用。
配方四：LDPE或者LDPE50%+LLDPE50%或其他聚烯烃符合用热封层薄膜添加600PPM以上的芥酸酰胺挤出吹膜或挤出流涎,做成干式复合薄膜后,在35℃下,一个星期熟化后可以有0.2～0.4的动静摩擦系数,适用于粉状、高粘度液状物的包装,关键是熟化温度在35℃左右,不能太高。
配方五：LDPE70～85%+MPE5～15%,价格适中,而有良好夹杂物热封性,高度的热封强度,吹膜时,膜泡稳定,厚薄的均匀度较好。
配方六：HDPE（MI 20g/10min）,90份重+LLDPE（MI 2g/10min）, 10份重。混合后挤出吹膜,有良好强度和热粘合性,良好夹杂物热封性
配方七：乙烯-丙烯嵌段共聚物（MI 0.5g/10min）,30%；HPP（MI 0.5g/10min）,30%；HDPE （MI 0.3g/10min）,40%混合挤出吹膜,有良好耐撕裂强度,耐115℃的高温蒸煮,高度的耐应力开裂性。挤出片材可用于真空吸塑成型各种器皿。
配方八：美国Dow Chemical公司生产的LLDPE（Dowlex 2045）98.5%,美国Eastman公司生产的低分子量聚乙烯Epolene N 1.8%,共混后在130安培80rpm的转速下,用普通挤出机挤出吹膜,可以有74kg/h的生产量。挤膜可用于热封膜或单膜包装用。
低压聚乙烯（ HDPE ）和线形低密聚乙烯（ LLDEP ）国际市场上近年来大量生产的聚乙烯新品种。由于它具有优良的抗冲击强度，耐穿刺性、耐低温度性能，特别是可以制微薄薄膜（ 1.5 丝厚的薄膜强度足可抵担上 3 丝厚的高压聚乙烯薄膜）。使用成本低，因此大量用于吹塑薄膜。但由于 LLDPE 和 HDPE 熔融粘度大，流动指数高，我国目前普遍采用的普通单螺杆挤出机只能生产高压聚乙烯薄膜。本机组正是根据上述情况，参照世界各国有关资料，结合我公司多年来的生产实践经验，经本公司工程师精心设计，通过多次选优，试制成功的新产品，经许多用户使用证明，本机组适应性广，可吹制低压、高压、线形低密度三种聚乙烯薄膜，不但适用它们的新料吹膜，还适用于它们的再生塑料吹膜，性能稳定，质量可靠，它是我国目前较先进的多功能吹塑机组。 本机组采用特殊结构的螺杆挤出机，先进的螺旋模头，调节灵活的冷却风环，合理的光圈式稳泡结构，从而保证上三种聚乙烯及其不同比例的混合塑料化均匀，产品质量好，操作方便、生产稳定、可靠。 本机组用于吹制厚度 0.00 5 ～ 0 .10mm , 折幅 600mm 的各种聚乙烯薄膜，尤其适用废旧回收再生料的吹膜，产品是粮食、化肥、制糖业及各种纺织品的理想包装材料。本机组又是生产农用地膜、棚膜的理想设备。 本机组结构紧凑，占地面积小、性能可靠、操作方便、投资费用低、经济效益高。对产品有销路的一般乡镇企业、个体户均可置办。 二、主要技术特性及规格 螺杆直径：Ф 45 螺杆长径比：28 ： 1 螺杆转速：12-100 转 / 分 主机驱动功率：7.5kw 生产能力：10-30 公斤 / 小时 主机加热总功率：12 千瓦
塑料薄膜的性能测试方法 塑料薄膜、复合膜具有不同的物理、机械、耐热以及卫生性能。当塑料薄膜应用为包装材料时，需要根据包装物以及应用环境的不同，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法，优先选择ISO、ASTM、以及我国国家标准、行业标准，如BB／T 标准、QB／T标准、HB／T标准等等。 GBT 2918-1998 《塑料试样状态调节和试验的标准环境》等同国际标准ISO 291:1997《塑料一状态调节和试验的标准环境》，提出了各种塑料及各类试样在相当于实验室平均环境条件的恒定环 境条件下进行状态调节和试验的规范，并给出标准实验环境定义，是大部分塑料性能测试方法引用的标准。 1．规格、外观测试方法 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要；外观直接影响商品形象；其厚度则又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.1厚度测定 塑料一般具有一定的弹性，因此其厚度测定一般需要施加一定的接触负荷。 GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》等同采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械
测量法》。规定了机械法测量法即接触法测量塑料薄膜或薄片样品厚度的试验方法，但不适用于压花材料的测试。 1.2.长度、宽度 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。 1.33.外观 塑料薄膜的外观检验一般采取在自然光下目测。 外观缺陷在GB／T 2035 《塑料术语及其定义》中有所规定。 2．物理机械性能测试方法 2.1拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。采用拉力试验机进行测试。 GB／T 1040－1992 《塑料拉伸性能试验方法》一般适用于厚度大于1mm的材料热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。
山东功能性特种薄膜生产制造项目 融资计划书
报告说明— 功能性塑料膜片材料具有非常广泛的应用领域，可应用于电子、电器、电气绝缘、标牌/铭牌、线路板、仪器仪表、医药、汽车、印刷、包装、建 筑建材、新能源等各行业。 该功能性特种薄膜项目计划总投资4748.53万元，其中：固定资产投 资3472.47万元，占项目总投资的73.13%；流动资金1276.06万元，占项 目总投资的26.87%。 达产年营业收入10676.00万元，总成本费用8158.56万元，税金及附 加95.69万元，利润总额2517.44万元，利税总额2960.36万元，税后净 利润1888.08万元，达产年纳税总额1072.28万元；达产年投资利润率 53.02%，投资利税率62.34%，投资回报率39.76%，全部投资回收期4.02年，提供就业职位210个。 特种功能性薄膜是目前BOPET薄膜行业新的发展方向和利润增长点。 工业领域对于亚光膜、高亮膜、热封膜、热收缩膜、高阻隔膜、抗紫外线 辐射膜、抗静电膜、阻燃膜等高端功能性薄膜的需求增长较快。特种功能 性薄膜生产较普通包装膜生产工艺更为复杂，产品附加值更高。目前我国BOPET薄膜行业产品结构矛盾明显。
目录 第一章基本信息 第二章项目建设单位 第三章建设背景及必要性第四章项目市场调研 第五章产品规划及建设规模第六章项目建设地方案 第七章工程设计可行性分析第八章项目工艺技术 第九章项目环保研究 第十章安全经营规范 第十一章项目风险概况 第十二章节能方案分析 第十三章计划安排 第十四章项目投资计划方案第十五章经营效益分析 第十六章总结说明 第十七章项目招投标方案
塑料薄膜生产工艺 塑料薄膜生产工艺:塑料薄膜的成型加工方法有多种,例如有压延法、流延法、吹塑法、拉伸法等,近年来双向拉伸膜成为人们关注的焦点。今后,双向拉伸技术将更多地向着特种功能膜,如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来,适应包装行业对包装物要求的不断提高,各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能(拉伸强度就是未拉伸薄膜的3-5倍)、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能,并具有生产速度快、产能大、效率高等特点,市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理:就是将高聚物树脂通过挤出机加热熔融挤出厚片后,在玻璃化温度以上、熔点以下的适当温度范围内(高弹态下),通过纵拉机与横拉机时,在外力作用下,先后沿纵向与横向进行一定倍数的拉伸,从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列;然后在拉紧状态下进行热定型使取向的大分子结构固定下来;最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺,以聚酯薄膜(PＥT)为例简述如下:配料与混合普通聚酯薄膜所使用的原料主要就是有光PET切片与母料切片。母料切片就是指含有添加剂的ＰＥT切片,添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等,应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用,其作用就是通过二氧化硅微粒在薄膜中的分布,增加薄膜表面微观上的粗糙度,使收卷时薄膜之间可容纳少量的空气,以防止薄膜粘连。有光切片与一定比例的母料切片通过计量混合机混合后进入下一工序。 结晶与干燥:对有吸湿倾向的高聚物,例如ＰEＴ、PＡ、ＰC等,在进行双向拉伸之前,须先进行予结晶与干燥处理。一就是提高聚合物的软化点,避免其在干燥与熔融挤出过程中树脂粒子互相粘连、结块;二就是去除树脂中水分,防止含有酯基的聚合物在熔融挤出过程中发生水解降解与产生气泡。ＰＥT的予结晶与干燥设备一般采用带有结晶床的填充塔,同时配有干空气制备装置,包括空压机、分子筛去湿器、加热器等。予结晶与干燥温度在150－17０℃左右,干燥时间约3、5-4小时。干燥后的PET切片湿含量要求控制在50ｐpm以下。 熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器与静态混合器。 一、熔融挤出机 经过结晶与干燥处理的PEＴ切片进入单螺杆挤出机进行加热熔融塑化。为了保证PEＴ切片塑化良好、挤出熔体压力稳定,螺杆的结构非常重要。除对长径比、压缩比、各功能段均有一定要求外,还特别要求就是屏障型螺杆,因为这种结构的螺杆具有以下几个特点: 有利于挤出物料的良好塑化。 有利于挤出机出口物料温度均匀一致。 挤出机出料稳定。 排气性能好。 有利于提高挤出能力。 若挤出量不就是太大,推荐选用排气式双螺杆挤出机。排气挤出机有两个排气口与两套抽真空系统相连接,具有很好的抽排气、除湿功能,可将物料中所含的水分及低聚物抽走,可以省去复杂的预结晶/干燥系统,既节省投资又可降低运行成本。挤出机温度设定,从加料口到机头约为２１0℃-２80℃左右。
塑料薄膜资料 一、PVC薄膜生产工艺及设备 工艺流程： 原料→捏合→冷拌和→挤出吹塑→PVC玻璃纸基膜→抗静电、热封涂覆处理→分切→检验→包装→成品。 本工艺流程采用粉料直接挤出吹塑成型，制成玻璃纸基膜后，亦可直接作为制品，而不经抗静电、热封涂覆处理。 主要设备 全自动聚乙烯薄膜造粒生产线（粉碎强制喂料，水环刮粒） 一、减速机：国标225型，一套； 1、齿轮材料：合金钢 2、齿轮主要工艺：齿面高频淬火，硬齿面经磨齿机精磨； 3、齿轮箱轮滑方式：强制油循环润滑； 4、齿轮箱冷却方式：强制水循环冷却油温 二、挤出机筒螺杆 1、螺杆直径：125mm 2、螺杆长径比：1：20 3、螺杆机筒材质：38CRMOALA 4、螺杆结构：屏蔽混炼，排气 5、加工工艺：锻造，调质，氮化处理HV≥920：Ra≤ 三、主要配置 1，主机电机：30KW （上海力超）
2，自动控温：9区 3，智能数显表：常州江邦 4，配电箱主要电气：正泰 5，加热方式：陶瓷/不锈钢加热圈 6，主机进料口：高斗 7，主电机：变频调速。 8，不锈钢冷却水槽：4000mm 9,冷却槽结构：来回旋环冷却装置。 四.不停机换网模头: （1）左右换网面积：200mm*200mm*2； （2）左右换网出料：手动分配器； （3）左右过滤板式：液压不停机换网； （4）机头出料切粒方式：360°高速旋转刀刮粒；（5）切粒方式：水环磨面切粒 （6）切粒电机： （7）切粒速度：变频控制 （8）迷宫式水环材质：不锈钢#202，厚度3mm 五：高速粒子脱水机： （1）高速粒子脱水机：300kg/h （2）传动电机： （3）传动方式：直立式
湖北年产xx吨功能性特种薄膜项目 实施方案 规划设计/投资分析/产业运营
湖北年产xx吨功能性特种薄膜项目实施方案 功能性塑料膜片材料具有非常广泛的应用领域，可应用于电子、电器、电气绝缘、标牌/铭牌、线路板、仪器仪表、医药、汽车、印刷、包装、建 筑建材、新能源等各行业。 该功能性特种薄膜项目计划总投资17703.15万元，其中：固定资产投 资12446.05万元，占项目总投资的70.30%；流动资金5257.10万元，占项目总投资的29.70%。 达产年营业收入38659.00万元，总成本费用29150.42万元，税金及 附加338.27万元，利润总额9508.58万元，利税总额11158.38万元，税 后净利润7131.43万元，达产年纳税总额4026.94万元；达产年投资利润 率53.71%，投资利税率63.03%，投资回报率40.28%，全部投资回收期 3.98年，提供就业职位676个。 报告目的是对项目进行技术可靠性、经济合理性及实施可能性的方案 分析和论证，在此基础上选用科学合理、技术先进、投资费用省、运行成 本低的建设方案，最终使得项目承办单位建设项目所产生的经济效益和社 会效益达到协调、和谐统一。 ......
用聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他树脂制成的薄膜， 用于包装,以及用作覆膜层。塑料包装及塑料包装产品在市场上所占的份额 越来越大，特别是复合塑料软包装，已经广泛地应用于食品、医药、化工 等领域，其中又以食品包装所占比例最大，比如饮料包装、速冻食品包装、蒸煮食品包装、快餐食品包装等，这些产品都给人们生活带来了极大的便利。
塑料薄膜成型方法 This model paper was revised by the Standardization Office on December 10, 2020
塑料薄膜的挤出吹塑 塑料薄膜可以用挤出吹塑、压延、流延、挤出拉幅以及使用夹缝机头直接挤出等方法制造，各种方法特点不同，适应性也不同。其中吹塑法成型塑料薄膜比较经济和简便，结晶型和非结晶型塑料都适用，吹塑成型不但能成型薄至几丝的包装薄膜，也能成型厚达0.3mm的重包装薄膜，既能生产窄幅，也能得到宽度达近20m的薄膜，这是其他成型方法无法比拟的。吹塑过程塑料受到纵横方向的拉伸取向作用，制品质量较高，因此，吹塑成型在薄膜生产上应用十分广泛。 挤出成型设备有螺杆挤出机和柱塞式挤出机两大类，前者为连续式挤出，后者为间歇式挤出。螺杆挤出机又可分为单螺杆挤出机和多螺杆挤出机。 压延成型 压延成型是生产高分子材料薄膜和片材的主要方法，它是将接近黏流温度的物料通过一系列相向旋转着的平行滚筒的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄片状制品。 塑料压延成型一般适用于生产厚度为0.05—0.5mm的软质PVC薄膜和厚度为0.3—1.00mm的硬质PVC片材。当制品厚度小于或大于这个范围时，一般不用压延成型，而采用吹塑或挤出等其他方法。 压延薄膜制品主要用于、农业、工业包装、室内装饰以及各种生活用品等。压延成型具有生产能力大、可自动化连续生产、产品质量好的特点。 压延制品的生产是多工序作业，其生产流程包括供料阶段和压延阶段，是一个从原料混合、塑化、供料，到压延的完整连续生产线。供料阶段所需要的设备包括混合机、开炼机、密炼机或塑化挤出机等。压延阶段由压延机和牵引、轧花、冷却、卷曲、切割等辅助装置完成。 拉幅薄膜成型 拉幅薄膜成型是在挤出成型的基础上发展起来的一种塑料薄膜的成型方法，它是将挤出成型所得的厚度为1—3mm的厚片或管坯重新加热到材料的高弹态下进行大幅度拉伸而成薄膜。 拉幅成型使聚合物长链在高弹态下受到外力作用沿拉伸作用力的方向伸长和取向，取向后聚合物的物理机械性能发生了变化，产生了各向异性现象，强度增加。所以拉幅薄膜就是大分子具有取向结构的一种薄膜材料。
本机组采用特殊结构的螺杆挤出机，先进的螺旋模头，调节灵活的冷却风环，合理的光圈式稳泡结构，从而保证上三种聚乙烯及其不同比例的混合塑料化均匀，产品质量好，操作方便、生产稳定、可靠。 本机组用于吹制厚度 5 ～ 0 .10mm , 折幅 600mm 的各种聚乙烯薄膜，尤其适用废旧回收再生料的吹膜，产品是粮食、化肥、制糖业及各种纺织品的理想包装材料。本机组又是生产农用地膜、棚膜的理想设备。 本机组结构紧凑，占地面积小、性能可靠、操作方便、投资费用低、经济效益高。对产品有销路的一般乡镇企业、个体户均可置办。 二、主要技术特性及规格 螺杆直径：Ф 45 螺杆长径比：28 ： 1 螺杆转速：12-100 转 / 分 主机驱动功率： 生产能力：10-30 公斤 / 小时 主机加热总功率：12 千瓦 机头膜口直径：Ф 50- Ф 75 mm 牵引辊直径：650mm 牵引线速度：8 -50 米 / 分 薄膜折径宽度：130 -600mm 风环直径：Ф 450mm 鼓风机风量：14 立方米 / 分 整机安装尺寸：340 0 × 3000 × 3000 mm 三、生产流程及生产原理 生产流程，将干燥的聚乙烯粒子加入下料斗中，靠粒子本身的重量从料斗进入螺杆，当粒料与螺纹斜棱接触后、旋转的斜棱面对塑料和生产一与斜棱面相垂直的推力，将塑料粒子向前推移，推移过程中，由于塑料与螺杆、塑料与机筒之间的摩擦以及粒子间的碰撞摩擦，同时还由于料筒外部加热而逐步溶化，熔融的塑料经机头过滤去杂质从模头摸口出来，经风环冷却、吹胀经稳泡架人字板牵引辊卷取将成品薄膜卷成筒。 四、主要结构说明 本机组主要由挤出机、机头、模头、冷却装置、稳泡架、人字板、牵引辊、卷取装置等组成。 （一）挤出机：挤出机主要由螺杆、机筒加料斗，减速箱及驱动电机组成，驱动电机采用电磁滑差式调速（也可用变频电机）其调速范围在 120-1200 转 / 分，通过皮带传动带动 350 型减速器使螺杆在机筒中作旋转运动，螺杆采用特殊结构，即在螺杆某一段落配备以特殊的混炼装置，工作时依靠周塑料托起定心，螺杆轴向力由装在减速器与螺杆间的 8316 或 7215 轴承受，减束器输出轴内有Ф25 通孔作为拆卸螺杆之用，机筒的加料口根据再生料的性能设计，以利于再生料顺利地进入螺杆槽间而被送走，加料段有六条凹槽以增强物料的输送能力和尽快建立高压区以保证输送能力和稳定挤出质量。 （二）、机头：机头由过滤网、过滤板、机头压盖三部分组成，为了适应含有较多杂质的再生料的生产，本机组采用具有交大过滤面积的直角式机头结构，同时考虑 HDPE 、 LLDPE 熔料具有较大粘度，对物料的流道设计作了合理的选择，并利用挤出机的驱动电机挤出滤扳，故可适应一个人单独进行换网操作。 （三）模头：本机组选用螺杆芯棒模头结构，根据 LDPE 、 HDPE 、 LLDPE 三种聚乙烯的特性，综合考虑设计了螺旋角、退坡角、定型长度，模口开度等主要技术参数，经多次对比度试验进行选优定型，具有内压大，挤出稳定均匀、薄膜力度性能好，无拼缝线与本机组挤出机匹配好等优点，同时，变换三种
包装材料塑料薄膜性能的测试方法 包装材料塑料薄膜性能的测试方法 信息来源：软包装 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准 等等。 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作 出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定 机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方 法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO4592：1992《塑料－薄膜和薄片－长度和
宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状 态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观 塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2035《塑料术语及其定义》中有所规定。缺陷的大小一般需用 通用的量具，如钢板尺、游标卡尺等等进行测量。 物理机械性能 1.塑料力学性能——拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。 GB／T 1040－1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑 料制品。适用于厚度大于1mm的材料。 GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。 以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。 2.撕裂性能 撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。 GB／T 16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定
塑料薄膜项目规划设计方案 规划设计/投资分析/实施方案
承诺书 申请人郑重承诺如下： “塑料薄膜项目”已按国家法律和政策的要求办理相关手续，报告内容及附件资料准确、真实、有效，不存在虚假申请、分拆、重复申请获得其他财政资金支持的情况。如有弄虚作假、隐瞒真实情况的行为，将愿意承担相关法律法规的处罚以及由 此导致的所有后果。 公司法人代表签字： xxx集团（盖章） xxx年xx月xx日
项目概要 塑料薄膜是指用聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他树脂 制成的薄膜。随着石化工业的发展，塑料薄膜的品种越来越多，其产量规 模也在不断扩大。2019年我国塑料薄膜产量达1594.62万吨，同比增长 35.10%。 该塑料薄膜项目计划总投资11459.92万元，其中：固定资产投资8937.87万元，占项目总投资的77.99%；流动资金2522.05万元，占 项目总投资的22.01%。 达产年营业收入16969.00万元，总成本费用13376.67万元，税 金及附加204.49万元，利润总额3592.33万元，利税总额4292.31万元，税后净利润2694.25万元，达产年纳税总额1598.06万元；达产 年投资利润率31.35%，投资利税率37.45%，投资回报率23.51%，全部投资回收期5.75年，提供就业职位287个。 报告根据项目建设进度及项目承办单位能够提供的资本金等情况，提出建设项目资金筹措方案，编制建设投资估算筹措表和分年度资金 使用计划表。 报告主要内容：项目承担单位基本情况、项目技术工艺特点及优势、项目建设主要内容和规模、项目建设地点、工程方案、产品工艺 路线与技术特点、设备选型、总平面布置与运输、环境保护、职业安
流延膜的特点及生产工艺 所有的热塑性塑料薄膜的性能，不仅同使用的塑料原材料粒子有密切的关系，还同薄膜的生产工艺及工艺参数有关。同一种塑料制品，例如：薄膜可以用不同的生产工艺流程来生产，即使用同一种材料同一种生产工艺，由于生产时的温度、压力、吹胀比等工艺参数的不同，所得薄膜的性能也有所差别。流延(Cast)法生产的薄膜称流延膜，用C作字头，如：流延聚丙烯薄膜，称CPP膜。流延法薄膜有挤出流延膜和溶剂流延膜两种。 1、溶剂流延法 溶剂流延法生产的薄膜具有更薄且厚度均匀性更好的优点，1~3um的超薄膜只在某些高科技材料中使用，一般在包装材料中不采用，因为设备投资大，溶剂毒性大，而且需使用大量溶剂，溶剂回收设备及操作费用均较大，只有像玻璃纸等极少数不能或很难用挤出法生产的薄膜才使用溶剂法生产。 溶剂法生产的流延膜工艺是：把热塑性塑料的溶液或使用热固性塑料的预聚体溶胶涂布在可剥离的载体上，经过一个烘道的加热干燥，进而熔融塑化成膜层冷却下来后，从载体离型面上剥离下来卷取而成膜。载体可以是钢带、涂布硅橡胶的离型纸或辊筒。美国一些需要超薄且厚度平整性特别优良的薄膜是把溶胶流延在一个加热的水银池上面，经挥发去除溶剂成膜后，从水银面上捞起薄膜卷取而成。 溶剂流延膜有以下几个特点： （1）薄膜的厚度可以很小，一般在5-8UM，使用水银为载体的薄膜，称为分子膜，其厚度可以低至3UM厚。 （2）薄膜的透明度高、内应力小，多数用于光学性能要求很高的场合下，例如：电影胶卷、安全玻璃的中间夹层膜等。 （3）薄膜厚度的均匀性好，不易掺混入杂质，薄膜质量好。 （4）溶剂流延膜由于没有受到充分的塑化挤压，分子间距离大，结构比较疏松，薄膜的强度较低。 （5）生产成本高，能耗大、溶剂用量大，生产速度低。 溶剂流延法生产的薄膜有三醋酸纤维素酯、聚乙烯醇、氯醋树脂等。此外，聚四氟乙烯和PC也常用溶剂流延法生产薄膜。热固性的合成胶液也常用于生产高耐热性的薄膜。流延三醋酸纤维素酯薄膜生产用胶液的配方如下：三醋酸纤维互酯100份（质量份），混合溶剂（三氯甲烷90%体积，10%的甲醇）700份（质量份），增塑剂三苯基磷酸酯20份（质量份）。 2、挤出流延薄膜 以CPP挤出流延薄膜的生产工艺流程为例，使用耐寒级共聚丙烯CPP粒子作流延膜的原料，MFR为6~9g/10min(例如：日本窒素工业公司的F8277就是耐寒级PP)，挤出机挤出——T 型口模流延——气刀——1#冷却辊——2冷却辊——电晕处理——切废边——卷取。挤出机螺杆直径65mm，L/D=32，普通渐变型螺杆。 机筒温度：210℃、230℃、240℃、255℃、265℃共5段，连接器温度265℃，树脂温度230~237℃，T型口模温度（共2m宽）均为265℃。1#冷却辊使用自来水经冷却器热交换器冷却到0~-5℃后进入，2#冷却器冷却水温为8~10℃。T型口模使用螺栓人工调节流延膜厚度，应当指出的是，目前国内进口先进的流延膜生产线均采用R射线测厚仪（走查式）能自动测厚显示记录并反馈到T型口模上的热膨胀螺丝上，从而自动调控T型口模间隙，可以使流延膜厚度的平均误差在2%以内。人工调节螺丝调节，只能在10%以内（1m宽度）。气刀和气隙在挤出流延薄膜中有重要的作用，气刀是安装在T型口模下方的一条狭长的缝口，由此喷出压缩空气，使由T型口模流延出来的熔体薄膜能紧贴在1#冷却辊上，提高了冷却效果，且能使塑料薄膜表面平整度提高，减少流延膜二端产生的缩颈现象。 气隙是熔体塑料膜离开T型口模到达1#冷却辊表面之间的距离，气隙愈长则薄膜在熔融高温下同空气接触的时间愈长，薄膜表面气化就愈大，而且气隙愈大，薄膜二端因冷却而产生
做塑料袋的全套工艺流程讲解和讲究您知道多少？ 1、做塑料袋首先必备的第一台设备将塑胶颗粒吹成筒膜——高低压吹膜机 不管是做什么哪种材质的塑料袋，都得先把塑料颗粒吹成塑料薄膜才能进一步进行加工，不管是PO胶袋还是PE袋还是其他复合袋！ 如果是PE袋和PO袋就得用高低压吹膜机，如果是PP袋就得用PP吹膜机，如果是食品包装复合袋就得用共挤吹膜机！ 然后就是选配机器的型号，机器型号选择不能太大也不能太小，太大浪费电，大材小用，太小做不出对应的产品，所以选择机器得选择适合自己产品的机器，所谓适合就是能满足自己的袋子最大宽度同时也能做出自己最小的产品宽度的袋子！吹膜机也是需要三厢工业电的！ 2、印刷图案及文字必备——-印刷机 选择性配的印刷机：如果袋子有印刷文字和图案的就得配备印刷机，如果是白色袋子可以不用印刷机，印刷机也是需要根据自己的袋子的宽度来选择型号，并且自己的产品有多少颜色就需要旋转几色的印刷机，如果自己的产品比较单一量很大可以袋子是几色就选几色的印刷机，印刷机分为两种，一种是胶版印刷机一种是铜版印刷机，他们的区别在于：1、胶版印刷机印刷出来的效果没有铜版印刷的效果好，铜版印刷的效果很精美，很细腻，用于一些酒店塑料袋，食品袋等，（具体根据客户要求和接受效果）胶版印刷机印的效果没有铜版的那么精美，边边上会有一点点瑕疵，用于一些工业袋等，产品多考虑以后可以选择自己产品的基础上加2色左右，并且印刷机是需要工业三厢电的！
3、切筒膜，最后一次成型——-制袋机 最后一步就是制袋机，一般做什么袋子选什么种类的制袋机，比如快递袋选择热切快递袋制袋机，OPP服装袋热切边封制袋机，背心袋选择热封热切制袋机，垃圾袋选连卷制袋机，食品袋选三边封制袋机，一般制袋机的功能是单一的，不会一种制袋机能做4-5种袋子，选制袋机也需要根据自己袋型的宽度来订做机器的宽度，一般选择机器考虑自己最大的袋子是多宽，能做最大宽度的袋子制袋机一般也是能做最大宽度尺寸以下的袋子的。 选择机器是得了解对应型号的机器长宽高尺寸！
塑料薄膜的表面性能及其常规处理 塑料薄膜在包装领域的应用最为广泛。塑料薄膜可用於食品包装、电器产品包装、日用品包装、服装包装等等。它们有一个共同点，就是对塑料薄膜都要进行彩色印刷，而作为食品包装还要进行多层复合或真空镀铝等工艺操作。因此，要求塑料薄膜表面自由能要高、湿张力要大，以有利於印刷油墨、粘合剂或镀铝层与塑料薄膜的牢固粘合；在塑料薄膜生产卷取和高速包装过程中，则要求薄膜表面有一定的摩擦性能防止薄膜粘连或打滑；在用於电器、电子产品等包装时，则要求薄膜具有一定的防静电性能等等。（本文已收录入《塑料薄膜行业终极参考资料宝典》） 塑料薄膜的表面张力 塑料薄膜的表面张力取决於塑料薄膜表面自由能大小，而薄膜表面能又取决於薄膜材料本身的分子结构。多数塑料薄膜如聚烯烃薄膜(LDPE、HDPE、LLDPE、PP)属非极性聚合物，其表面自由能小，表面湿张力较低，一般为30达因/厘米左右。理论上讲，若物体的表面张力低於33达因/厘米，普通的油墨或粘合剂就无法附着牢固，因此必须对其表面处理。聚酯类(PET、PBT、PEN、PETG)是属於极性高分子，其表面自由能较高，表面湿张力在40达因/厘米以上。但是对於高速彩色印刷或为增加真空镀铝层与BOPET薄膜表面之间的结合力，也还需要对BOPET薄膜进行表面处理，以进一步提高其表面湿张力。 塑料薄膜表面处理的方法有：电晕处理法、化学处理法、机械打毛法、涂层法等，其中最常采用的是电晕处理法。 电晕处理法的基本原理是：通过在金属电极与电晕处理辊(一般为耐高温、耐臭氧、高绝缘的硅橡胶辊)之间施加高频、高压电源，使之产生放电，於是使空气电离并形成大量臭氧。同时，高能量电火花冲击薄膜表面。在它们的共同作用下，使塑料薄膜表面产生活化、表面能增加。通过电晕处理可使聚烯烃薄膜的湿张力提高到38达因/厘米；可使聚酯薄膜的表面湿张力达到52-56达因/厘米以上。电晕处理塑料薄膜表面湿张力的大小与施加於 电极上的电压高低、电极与电晕处理辊之间的距离等因素有关。当然，电晕处理应当适度，并非电晕处理强度越高越好。这里值得注意的是塑料薄膜与电晕处理辊之间应避免夹入空 气，否则有可能使薄膜的反面也被电晕处理了。反面电晕造成的後果是：1有可能产生油墨
塑料薄膜项目 可行性研究报告 编制单位：北京中投信德国际信息咨询有限公司编制时间：https://www.doczj.com/doc/4e18156004.html, 高级工程师：高建
关于编制塑料薄膜项目可行性研究报告编 制说明 （模版型） 【立项 批地 融资 招商】 核心提示： 1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。 2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整） 编制单位：北京中投信德国际信息咨询有限公司 专 业 撰写节能评估报告资金申请报告项目建议书 商业计划书可行性研究报告
目录 第一章总论 (1) 1.1项目概要 (1) 1.1.1项目名称 (1) 1.1.2项目建设单位 (1) 1.1.3项目建设性质 (1) 1.1.4项目建设地点 (1) 1.1.5项目主管部门 (1) 1.1.6项目投资规模 (2) 1.1.7项目建设规模 (2) 1.1.8项目资金来源 (3) 1.1.9项目建设期限 (3) 1.2项目建设单位介绍 (3) 1.3编制依据 (3) 1.4编制原则 (4) 1.5研究范围 (5) 1.6主要经济技术指标 (5) 1.7综合评价 (6) 第二章项目背景及必要性可行性分析 (7) 2.1项目提出背景 (7) 2.2本次建设项目发起缘由 (7) 2.3项目建设必要性分析 (7) 2.3.1促进我国塑料薄膜产业快速发展的需要 (8) 2.3.2加快当地高新技术产业发展的重要举措 (8) 2.3.3满足我国的工业发展需求的需要 (8) 2.3.4符合现行产业政策及清洁生产要求 (8) 2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9) 2.3.6增加就业带动相关产业链发展的需要 (9) 2.3.7促进项目建设地经济发展进程的的需要 (10) 2.4项目可行性分析 (10) 2.4.1政策可行性 (10) 2.4.2市场可行性 (10) 2.4.3技术可行性 (11) 2.4.4管理可行性 (11) 2.4.5财务可行性 (11) 2.5塑料薄膜项目发展概况 (12)
塑料薄膜生产工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
塑料薄膜生产工艺 塑料薄膜生产工艺：塑料薄膜的成型加工方法有多种，例如有压延法、流延法、吹塑法、拉伸法等，近年来双向拉伸膜成为人们关注的焦点。今后，双向拉伸技术将更多地向着特种功能膜，如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来，适应包装行业对包装物要求的不断提高，各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能（拉伸强度是未拉伸薄膜的3-5倍）、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能，并具有生产速度快、产能大、效率高等特点，市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理：是将高聚物树脂通过挤出机加热熔融挤出厚片后，在玻璃化温度以上、熔点以下的适当温度范围内（高弹态下），通过纵拉机与横拉机时，在外力作用下，先后沿纵向和横向进行一定倍数的拉伸，从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列；然后在拉紧状态下进行热定型使取向的大分子结构固定下来；最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺，以聚酯薄膜（PET）为例简述如下：配料与混合普通聚酯薄膜所使用的原料主要是有光PET切片和母料切片。母料切片是指含有添加剂的PET切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用，其作用是通过二氧化硅微粒在薄膜中的分布，增加薄膜表面微观上的粗糙度，使收卷时薄
塑料制品的生产工艺流程 根据塑料的固有性能，使其成为具有一定形状和使用价值的塑料制品，是一个复杂而繁重的过程。塑料制品工业生产中，塑料制品的生产系统主要是由塑料的成型、机械加工、装饰和装配四个连续的过程组成的。 在这四个过程中，塑料成型是塑料加工的关键。成型的方法多达三十几种，主要是将各种形态的塑料（粉、粒料、溶液或分散体）制成所需形状的制品或坯件。成型方法主要决定于塑料的类型（热塑性还是热固性）、起始形态以及制品的外形和尺寸。塑料加工热塑性塑料常用的方法有挤出、注射成型、压延、吹塑和热成型等，塑料加工热固性塑料一般采用模压、传递模塑，也用注射成型。层压、模压和热成型是使塑料在平面上成型。上述塑料加工的方法，均可用于橡胶加工。此外，还有以液态单体或聚合物为原料的浇铸等。在这些方法中，以挤出和注射成型用得最多，也是最基本的成型方法。 塑料制品生产之机械加工是借用金属和木材等的塑料加工方法，制造尺寸很精确或数量不多的塑料制品，也可作为成型的辅助工序，如挤出型材的锯切。由于塑料的性能与金属和木材不同，塑料的热导性差，热膨胀系数、弹性模量低，当夹具或刀具加压太大时，易于引起变形，切削时受热易熔化，且易粘附在刀具上。因此，塑料进行机械加工时，所用的刀具及相应的切削速度等都要适应塑料特点。常用的机械加工方法有锯、剪、冲、车、刨、钻、磨、抛光、螺纹加工等。此外，塑料也可用激光截断、打孔和焊接。
塑料制品生产之接合塑料加工把塑料件接合起来的方法有焊接和 粘接。焊接法是使用焊条的热风焊接，使用热极的热熔焊接，以及高频焊接、摩擦焊接、感应焊接、超声焊接等。粘接法可按所用的胶粘剂，分为熔剂、树脂溶液和热熔胶粘接。 塑料制品生产表面修饰的目的是美化塑料制品表面，通常包括：机械修饰，即用锉、磨、抛光等工艺，去除制件上毛边、毛刺，以及修正尺寸等；涂饰，包括用涂料涂敷制件表面，用溶剂使表面增亮，用带花纹薄膜贴覆制品表面等；施彩，包括彩绘、印刷和烫印；镀金属，包括真空镀膜、电镀以及化学法镀银等。塑料加工烫印是在加热、加压下，将烫印膜上的彩色铝箔层（或其他花纹膜层）转移到制件上。许多家用电器及建筑制品、日用品等都用此法获得金属光泽或木纹等图案。 装配是用粘合、焊接以及机械连接等方法，使制成的塑料件组装成完整制品的作业。例如：塑料型材，经过锯切、焊接、钻孔等步骤组装成塑料窗框和塑料门。
塑料薄膜性能测试（PVC） 聚氯乙烯简介 2009年04月16日10:23凤凰网财经【大中小】【打印】已有评论0条 聚氯乙烯(Polyvinyl Chloride)，简称PVC，是我国重要的有机合成材料。其产品具有良好的物理性能和化学性能，广泛用于工业、建筑、农业、日用生活、包装、电力、公用事业等领域。 从产品分类看，PVC属于三大合成材料(合成树脂、合成纤维、合成橡胶)中的合成树脂类，其中包括五大通用树脂，聚乙烯PE、聚氯乙烯PVC、聚丙烯PP、聚苯乙烯PS、ABS 树脂。 一、聚氯乙烯简介 聚氯乙稀是一种无毒、无臭的白色粉末。化学稳定性很高，具有良好的可塑性。除少数有机溶剂外，常温下可耐任何浓度的盐酸、90%以下的硫酸、50~60%的硝酸及20%以下的烧碱，对于盐类亦相当稳定；PVC的热稳定性和耐光性较差，在140℃以上即可开始分解并放出氯化氢(HCl)气体，致使PVC变色。电绝缘性优良，一般不会燃烧，在火焰上能燃烧并放出HCl，但离开火焰即自熄，是一种“自熄性”、“难燃性”物质。主要用于生产透明片、管件、金卡、输血器材、软、硬管、板材、门窗、异型材、薄膜、电绝缘材料、电缆护套、输血料等。 聚氯乙烯由氯乙烯单体通过自由基聚合而成，聚合度n一般在500~20000范围内，其分子结构式如下： 二、聚氯乙稀的分类及表示方法 1、聚氯乙稀的分类 根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC
树脂。通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。 根据氯乙烯单体的获得方法来区分，可分为电石法、乙烯法和进口(EDC、VCM)单体法(习惯上把乙烯法和进口单体法统称为乙烯法)。 根据聚合方法，聚氯乙烯可分为四大类：悬浮法聚氯乙烯，乳液法聚氯乙烯、本体法聚氯乙烯、溶液法聚氯乙烯。悬浮法聚氯乙烯是目前产量最大的一个品种，约占PVC总产量的80%左右。下面图表列出这四种聚氯乙烯的基本特性。 图表1：聚氯乙烯树脂 2、聚氯乙稀的命名 悬浮法聚氯乙烯按绝对黏度[1]分六个型号：XS-1、XS-2……XS-6；XJ-1、XJ-2……、XJ-6。型号中各字母的意思：X-悬浮法；S-疏松型；J-紧密型；下面图表为国产悬浮法聚氯乙烯的特性。 图表1：悬浮法聚氯乙烯树脂
农用塑料薄膜项目 可行性研究报告 编制单位：北京中投信德国际信息咨询有限公司编制时间：https://www.doczj.com/doc/4e18156004.html, 高级工程师：高建
关于编制农用塑料薄膜项目可行性研究报 告编制说明 （模版型） 【立项 批地 融资 招商】 核心提示： 1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。 2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整） 编制单位：北京中投信德国际信息咨询有限公司 专 业 撰写节能评估报告资金申请报告项目建议书 商业计划书可行性研究报告
目录 第一章总论 (1) 1.1项目概要 (1) 1.1.1项目名称 (1) 1.1.2项目建设单位 (1) 1.1.3项目建设性质 (1) 1.1.4项目建设地点 (1) 1.1.5项目主管部门 (1) 1.1.6项目投资规模 (2) 1.1.7项目建设规模 (2) 1.1.8项目资金来源 (3) 1.1.9项目建设期限 (3) 1.2项目建设单位介绍 (3) 1.3编制依据 (3) 1.4编制原则 (4) 1.5研究范围 (5) 1.6主要经济技术指标 (5) 1.7综合评价 (6) 第二章项目背景及必要性可行性分析 (7) 2.1项目提出背景 (7) 2.2本次建设项目发起缘由 (7) 2.3项目建设必要性分析 (7) 2.3.1促进我国农用塑料薄膜产业快速发展的需要 (8) 2.3.2加快当地高新技术产业发展的重要举措 (8) 2.3.3满足我国的工业发展需求的需要 (8) 2.3.4符合现行产业政策及清洁生产要求 (8) 2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9) 2.3.6增加就业带动相关产业链发展的需要 (9) 2.3.7促进项目建设地经济发展进程的的需要 (10) 2.4项目可行性分析 (10) 2.4.1政策可行性 (10) 2.4.2市场可行性 (10) 2.4.3技术可行性 (11) 2.4.4管理可行性 (11) 2.4.5财务可行性 (11) 2.5农用塑料薄膜项目发展概况 (12)
塑料薄膜生产工艺 塑料薄膜生产工艺：塑料薄膜的成型加工方法有多种，例如有压延法、流延法、吹塑法、拉伸法等，近年来双向拉伸膜成为人们关注的焦点。今后，双向拉伸技术将更多地向着特种功能膜，如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来，适应包装行业对包装物要求的不断提高，各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能（拉伸强度是未拉伸薄膜的3-5倍）、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能，并具有生产速度快、产能大、效率高等特点，市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理：是将高聚物树脂通过挤出机加热熔融挤出厚片后，在玻璃化温度以上、熔点以下的适当温度范围内（高弹态下），通过纵拉机与横拉机时，在外力作用下，先后沿纵向和横向进行一定倍数的拉伸，从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列；然后在拉紧状态下进行热定型使取向的大分子结构固定下来；最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺，以聚酯薄膜（PET）为例简述如下：配料与混合普通聚酯薄膜所使用的原料主要是有光PET切片和母料切片。母料切片是指含有添加剂的PET切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用，其作用是通过二氧化硅微粒在薄膜中的分布，增加薄膜表面微观上的粗糙度，使收卷时薄膜之间可容纳少量的空气，以防止薄膜粘连。有光切片与一定比例的母料切片通过计量混合机混合后进入下一工序。 结晶和干燥：对有吸湿倾向的高聚物，例如PET、PA、PC等，在进行双向拉伸之前，须先进行予结晶和干燥处理。一是提高聚合物的软化点，避免其在干燥和熔融挤出过程中树脂粒子互相粘连、结块；二是去除树脂中水分，防止含有酯基的聚合物在熔融挤出过程中发生水解降解和产生气泡。PET的予结晶和干燥设备一般采用带有结晶床的填充塔，同时配有干空气制备装置，包括空压机、分子筛去湿器、加热器等。予结晶和干燥温度在150-170℃左右，干燥时间约3.5-4小时。干燥后的PET切片湿含量要求控制在50ppm以下。 熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器和静态混合器。 一、熔融挤出机 经过结晶和干燥处理的PET切片进入单螺杆挤出机进行加热熔融塑化。为了保证PET切片塑化良好、挤出熔体压力稳定，螺杆的结构非常重要。除对长径比、压缩比、各功能段均有一定要求外，还特别要求是屏障型螺杆，因为这种结构的螺杆具有以下几个特点： 有利于挤出物料的良好塑化。 有利于挤出机出口物料温度均匀一致。 挤出机出料稳定。 排气性能好。 有利于提高挤出能力。 若挤出量不是太大，推荐选用排气式双螺杆挤出机。排气挤出机有两个排气口与两套抽真空系统相连接，具有很好的抽排气、除湿功能，可将物料中所含的水分及低聚物抽走，可以省去复杂的预结晶/干燥系统，既节省投资又可降低运行成本。挤出机温度设定，从加料口到
