塑料薄膜成型方法
This model paper was revised by the Standardization Office on December 10, 2020
塑料薄膜的挤出吹塑
塑料薄膜可以用挤出吹塑、压延、流延、挤出拉幅以及使用夹缝机头直接挤出等方法制造，各种方法特点不同，适应性也不同。其中吹塑法成型塑料薄膜比较经济和简便，结晶型和非结晶型塑料都适用，吹塑成型不但能成型薄至几丝的包装薄膜，也能成型厚达0.3mm的重包装薄膜，既能生产窄幅，也能得到宽度达近20m的薄膜，这是其他成型方法无法比拟的。吹塑过程塑料受到纵横方向的拉伸取向作用，制品质量较高，因此，吹塑成型在薄膜生产上应用十分广泛。
挤出成型设备有螺杆挤出机和柱塞式挤出机两大类，前者为连续式挤出，后者为间歇式挤出。螺杆挤出机又可分为单螺杆挤出机和多螺杆挤出机。
压延成型
压延成型是生产高分子材料薄膜和片材的主要方法，它是将接近黏流温度的物料通过一系列相向旋转着的平行滚筒的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄片状制品。
塑料压延成型一般适用于生产厚度为0.05—0.5mm的软质PVC薄膜和厚度为0.3—1.00mm的硬质PVC片材。当制品厚度小于或大于这个范围时，一般不用压延成型，而采用吹塑或挤出等其他方法。
压延薄膜制品主要用于、农业、工业包装、室内装饰以及各种生活用品等。压延成型具有生产能力大、可自动化连续生产、产品质量好的特点。
压延制品的生产是多工序作业，其生产流程包括供料阶段和压延阶段，是一个从原料混合、塑化、供料，到压延的完整连续生产线。供料阶段所需要的设备包括混合机、开炼机、密炼机或塑化挤出机等。压延阶段由压延机和牵引、轧花、冷却、卷曲、切割等辅助装置完成。
拉幅薄膜成型
拉幅薄膜成型是在挤出成型的基础上发展起来的一种塑料薄膜的成型方法，它是将挤出成型所得的厚度为1—3mm的厚片或管坯重新加热到材料的高弹态下进行大幅度拉伸而成薄膜。
拉幅成型使聚合物长链在高弹态下受到外力作用沿拉伸作用力的方向伸长和取向，取向后聚合物的物理机械性能发生了变化，产生了各向异性现象，强度增加。所以拉幅薄膜就是大分子具有取向结构的一种薄膜材料。
流延铸塑
将热塑性塑料溶于溶剂中配成一定浓度的溶液，然后以一定的速度流布在连续回转的基材上，通过加热使溶剂蒸发而使塑料硬化成膜，从基材上剥离即为制品。
某些高聚物在高温下容易降解或熔融粘度较高，不易用前面介绍的成型方法加工成膜，可用流延成膜的方法。

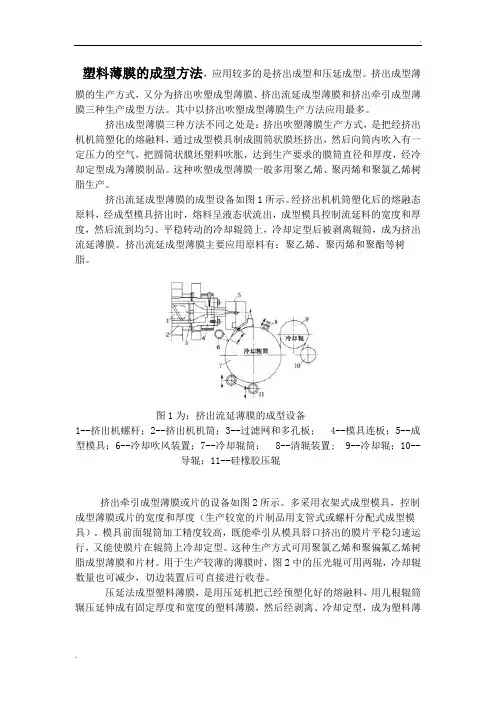

流延铸塑薄膜的宽度取决于不锈钢带的宽度，薄膜的长度则可连续。薄膜的厚度取决于溶液浓度、钢带回转速度、胶液的流布速度及次数等。流延法得到的薄膜薄而均匀，最薄可达0.05—0.1mm,透明度高，内应力小。
生产中常用的流延铸塑设备主要是带式流延机，也有使用大型镀银金属回转转鼓的。
低压聚乙烯（ HDPE ）和线形低密聚乙烯（ LLDEP ）国际市场上近年来大量生产的聚乙烯新品种。由于它具有优良的抗冲击强度，耐穿刺性、耐低温度性能，特别是可以制微薄薄膜（ 1.5 丝厚的薄膜强度足可抵担上 3 丝厚的高压聚乙烯薄膜）。使用成本低，因此大量用于吹塑薄膜。但由于 LLDPE 和 HDPE 熔融粘度大，流动指数高，我国目前普遍采用的普通单螺杆挤出机只能生产高压聚乙烯薄膜。本机组正是根据上述情况，参照世界各国有关资料，结合我公司多年来的生产实践经验，经本公司工程师精心设计，通过多次选优，试制成功的新产品，经许多用户使用证明，本机组适应性广，可吹制低压、高压、线形低密度三种聚乙烯薄膜，不但适用它们的新料吹膜，还适用于它们的再生塑料吹膜，性能稳定，质量可靠，它是我国目前较先进的多功能吹塑机组。 本机组采用特殊结构的螺杆挤出机，先进的螺旋模头，调节灵活的冷却风环，合理的光圈式稳泡结构，从而保证上三种聚乙烯及其不同比例的混合塑料化均匀，产品质量好，操作方便、生产稳定、可靠。 本机组用于吹制厚度 0.00 5 ～ 0 .10mm , 折幅 600mm 的各种聚乙烯薄膜，尤其适用废旧回收再生料的吹膜，产品是粮食、化肥、制糖业及各种纺织品的理想包装材料。本机组又是生产农用地膜、棚膜的理想设备。 本机组结构紧凑，占地面积小、性能可靠、操作方便、投资费用低、经济效益高。对产品有销路的一般乡镇企业、个体户均可置办。 二、主要技术特性及规格 螺杆直径：Ф 45 螺杆长径比：28 ： 1 螺杆转速：12-100 转 / 分 主机驱动功率：7.5kw 生产能力：10-30 公斤 / 小时 主机加热总功率：12 千瓦
流延膜生产线的技术要求以及基本简介 流延膜生产线： 该机组生产可适应加工的原材料：PP、PE、PEVA、EVA 该机组可用于生产各类桌布及塑制手套、浴帽、西服套雨伞材料的坯膜，也可用于生产PE卫生巾底膜、尿裤尿不湿用膜及打孔底膜和各类包装膜、深压纹膜。增加拉伸机组后能生产防水透气膜。高速生产线可配备在线分切，采用高速双工位自动收卷且高速收卷时无需缠绕胶带。整机一体化、自动程度高。生产速度达到130m/min以上时，同等产量下该机型比常规流延机功耗低25%，有效节省生产成本和人工。 组成结构： 1、单层流延机生产线 该机组是由主机、换网器、模具、流延机、输送台、牵引机、收卷机等组成。 减速箱体采用铸钢件，齿轮采用合金钢并经磨齿处理。箱体内各润滑点均采用强制润滑方式，润滑油配有高效冷却系统。 螺杆机筒材料都采用38CrMoALA优质氮化钢，并经氮化处理，表面喷合金处理。 采用38CrMoALA优质氮化钢，并经氮化处理，表面喷合金处理。 2、三层流延膜生产线机组 分层结构：AB、BC、ABC 该机组生产可适应加工的原材料：PP、PE、PEVA、EVA 生产线可适合生产：制衣领域（如EVA、PP、PE雨衣）、包装领域（如包装膜）餐具领域（如桌台布），油墨仿真领域（如：油墨花、仿真花、仿真叶等） 辅助设备 配工业冷水机一套 配水塔一套 配表面电晕处理机一台 配真空自动上料机一台 目前我国流延膜行业仅引进流延膜生产线就已超过60台套，总年产能力达到20万吨以上，预计2005年仍将保持强劲的投资增势。随着我国流延膜新建和在建项目纷纷投产，2005年~2007年我国流延膜产能必将大幅提高，业内纷纷预测届时我国流延膜市场很可能像双向拉伸膜市场一样出现投资过热的现象，必将引起新一轮价格战。主要技术都已攻克我国流延膜产业经过几十年来积累，已经有了长足发展。与发达国家相比，国内CPP薄膜不管在生产工艺还是生产设备方面，均达到了国际先进水平，尤其是生产设备更是取得了长足进步，主要技术难点都已被攻克。流延膜生产线有较强的技术要求，其中T型机头是关键设备之一。一旦流延膜市场形势发生变化，势必造成巨大的投资损失，而采用价格较低的国产设备则可以大大降低投资风险。因此，国内企业不应当盲目迷信国外的大型设备，只有投入产出比相宜，尽可能在短期内能够得到良好的投资回报率，这才是最明智的投资。 这些国产流延膜生产线的面市，大大加快了我国流延膜行业的发展步伐。降风险更宜用国货流延膜的消费在我国增长很快，由于其准入门槛较低，产能增长十分迅速。
塑料薄膜生产工艺 塑料薄膜生产工艺:塑料薄膜的成型加工方法有多种,例如有压延法、流延法、吹塑法、拉伸法等,近年来双向拉伸膜成为人们关注的焦点。今后,双向拉伸技术将更多地向着特种功能膜,如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来,适应包装行业对包装物要求的不断提高,各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能(拉伸强度就是未拉伸薄膜的3-5倍)、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能,并具有生产速度快、产能大、效率高等特点,市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理:就是将高聚物树脂通过挤出机加热熔融挤出厚片后,在玻璃化温度以上、熔点以下的适当温度范围内(高弹态下),通过纵拉机与横拉机时,在外力作用下,先后沿纵向与横向进行一定倍数的拉伸,从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列;然后在拉紧状态下进行热定型使取向的大分子结构固定下来;最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺,以聚酯薄膜(PＥT)为例简述如下:配料与混合普通聚酯薄膜所使用的原料主要就是有光PET切片与母料切片。母料切片就是指含有添加剂的ＰＥT切片,添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等,应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用,其作用就是通过二氧化硅微粒在薄膜中的分布,增加薄膜表面微观上的粗糙度,使收卷时薄膜之间可容纳少量的空气,以防止薄膜粘连。有光切片与一定比例的母料切片通过计量混合机混合后进入下一工序。 结晶与干燥:对有吸湿倾向的高聚物,例如ＰEＴ、PＡ、ＰC等,在进行双向拉伸之前,须先进行予结晶与干燥处理。一就是提高聚合物的软化点,避免其在干燥与熔融挤出过程中树脂粒子互相粘连、结块;二就是去除树脂中水分,防止含有酯基的聚合物在熔融挤出过程中发生水解降解与产生气泡。ＰＥT的予结晶与干燥设备一般采用带有结晶床的填充塔,同时配有干空气制备装置,包括空压机、分子筛去湿器、加热器等。予结晶与干燥温度在150－17０℃左右,干燥时间约3、5-4小时。干燥后的PET切片湿含量要求控制在50ｐpm以下。 熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器与静态混合器。 一、熔融挤出机 经过结晶与干燥处理的PEＴ切片进入单螺杆挤出机进行加热熔融塑化。为了保证PEＴ切片塑化良好、挤出熔体压力稳定,螺杆的结构非常重要。除对长径比、压缩比、各功能段均有一定要求外,还特别要求就是屏障型螺杆,因为这种结构的螺杆具有以下几个特点: 有利于挤出物料的良好塑化。 有利于挤出机出口物料温度均匀一致。 挤出机出料稳定。 排气性能好。 有利于提高挤出能力。 若挤出量不就是太大,推荐选用排气式双螺杆挤出机。排气挤出机有两个排气口与两套抽真空系统相连接,具有很好的抽排气、除湿功能,可将物料中所含的水分及低聚物抽走,可以省去复杂的预结晶/干燥系统,既节省投资又可降低运行成本。挤出机温度设定,从加料口到机头约为２１0℃-２80℃左右。
塑料薄膜成型方法 This model paper was revised by the Standardization Office on December 10, 2020
塑料薄膜的挤出吹塑 塑料薄膜可以用挤出吹塑、压延、流延、挤出拉幅以及使用夹缝机头直接挤出等方法制造，各种方法特点不同，适应性也不同。其中吹塑法成型塑料薄膜比较经济和简便，结晶型和非结晶型塑料都适用，吹塑成型不但能成型薄至几丝的包装薄膜，也能成型厚达0.3mm的重包装薄膜，既能生产窄幅，也能得到宽度达近20m的薄膜，这是其他成型方法无法比拟的。吹塑过程塑料受到纵横方向的拉伸取向作用，制品质量较高，因此，吹塑成型在薄膜生产上应用十分广泛。 挤出成型设备有螺杆挤出机和柱塞式挤出机两大类，前者为连续式挤出，后者为间歇式挤出。螺杆挤出机又可分为单螺杆挤出机和多螺杆挤出机。 压延成型 压延成型是生产高分子材料薄膜和片材的主要方法，它是将接近黏流温度的物料通过一系列相向旋转着的平行滚筒的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄片状制品。 塑料压延成型一般适用于生产厚度为0.05—0.5mm的软质PVC薄膜和厚度为0.3—1.00mm的硬质PVC片材。当制品厚度小于或大于这个范围时，一般不用压延成型，而采用吹塑或挤出等其他方法。 压延薄膜制品主要用于、农业、工业包装、室内装饰以及各种生活用品等。压延成型具有生产能力大、可自动化连续生产、产品质量好的特点。 压延制品的生产是多工序作业，其生产流程包括供料阶段和压延阶段，是一个从原料混合、塑化、供料，到压延的完整连续生产线。供料阶段所需要的设备包括混合机、开炼机、密炼机或塑化挤出机等。压延阶段由压延机和牵引、轧花、冷却、卷曲、切割等辅助装置完成。 拉幅薄膜成型 拉幅薄膜成型是在挤出成型的基础上发展起来的一种塑料薄膜的成型方法，它是将挤出成型所得的厚度为1—3mm的厚片或管坯重新加热到材料的高弹态下进行大幅度拉伸而成薄膜。 拉幅成型使聚合物长链在高弹态下受到外力作用沿拉伸作用力的方向伸长和取向，取向后聚合物的物理机械性能发生了变化，产生了各向异性现象，强度增加。所以拉幅薄膜就是大分子具有取向结构的一种薄膜材料。
塑料薄膜资料 一、PVC薄膜生产工艺及设备 工艺流程： 原料→捏合→冷拌和→挤出吹塑→PVC玻璃纸基膜→抗静电、热封涂覆处理→分切→检验→包装→成品。 本工艺流程采用粉料直接挤出吹塑成型，制成玻璃纸基膜后，亦可直接作为制品，而不经抗静电、热封涂覆处理。 主要设备 全自动聚乙烯薄膜造粒生产线（粉碎强制喂料，水环刮粒） 一、减速机：国标225型，一套； 1、齿轮材料：合金钢 2、齿轮主要工艺：齿面高频淬火，硬齿面经磨齿机精磨； 3、齿轮箱轮滑方式：强制油循环润滑； 4、齿轮箱冷却方式：强制水循环冷却油温 二、挤出机筒螺杆 1、螺杆直径：125mm 2、螺杆长径比：1：20 3、螺杆机筒材质：38CRMOALA 4、螺杆结构：屏蔽混炼，排气 5、加工工艺：锻造，调质，氮化处理HV≥920：Ra≤ 三、主要配置 1，主机电机：30KW （上海力超）
2，自动控温：9区 3，智能数显表：常州江邦 4，配电箱主要电气：正泰 5，加热方式：陶瓷/不锈钢加热圈 6，主机进料口：高斗 7，主电机：变频调速。 8，不锈钢冷却水槽：4000mm 9,冷却槽结构：来回旋环冷却装置。 四.不停机换网模头: （1）左右换网面积：200mm*200mm*2； （2）左右换网出料：手动分配器； （3）左右过滤板式：液压不停机换网； （4）机头出料切粒方式：360°高速旋转刀刮粒；（5）切粒方式：水环磨面切粒 （6）切粒电机： （7）切粒速度：变频控制 （8）迷宫式水环材质：不锈钢#202，厚度3mm 五：高速粒子脱水机： （1）高速粒子脱水机：300kg/h （2）传动电机： （3）传动方式：直立式
流延膜的特点及生产工艺 所有的热塑性塑料薄膜的性能，不仅同使用的塑料原材料粒子有密切的关系，还同薄膜的生产工艺及工艺参数有关。同一种塑料制品，例如：薄膜可以用不同的生产工艺流程来生产，即使用同一种材料同一种生产工艺，由于生产时的温度、压力、吹胀比等工艺参数的不同，所得薄膜的性能也有所差别。流延(Cast)法生产的薄膜称流延膜，用C作字头，如：流延聚丙烯薄膜，称CPP膜。流延法薄膜有挤出流延膜和溶剂流延膜两种。 1、溶剂流延法 溶剂流延法生产的薄膜具有更薄且厚度均匀性更好的优点，1~3um的超薄膜只在某些高科技材料中使用，一般在包装材料中不采用，因为设备投资大，溶剂毒性大，而且需使用大量溶剂，溶剂回收设备及操作费用均较大，只有像玻璃纸等极少数不能或很难用挤出法生产的薄膜才使用溶剂法生产。 溶剂法生产的流延膜工艺是：把热塑性塑料的溶液或使用热固性塑料的预聚体溶胶涂布在可剥离的载体上，经过一个烘道的加热干燥，进而熔融塑化成膜层冷却下来后，从载体离型面上剥离下来卷取而成膜。载体可以是钢带、涂布硅橡胶的离型纸或辊筒。美国一些需要超薄且厚度平整性特别优良的薄膜是把溶胶流延在一个加热的水银池上面，经挥发去除溶剂成膜后，从水银面上捞起薄膜卷取而成。 溶剂流延膜有以下几个特点： （1）薄膜的厚度可以很小，一般在5-8UM，使用水银为载体的薄膜，称为分子膜，其厚度可以低至3UM厚。 （2）薄膜的透明度高、内应力小，多数用于光学性能要求很高的场合下，例如：电影胶卷、安全玻璃的中间夹层膜等。 （3）薄膜厚度的均匀性好，不易掺混入杂质，薄膜质量好。 （4）溶剂流延膜由于没有受到充分的塑化挤压，分子间距离大，结构比较疏松，薄膜的强度较低。 （5）生产成本高，能耗大、溶剂用量大，生产速度低。 溶剂流延法生产的薄膜有三醋酸纤维素酯、聚乙烯醇、氯醋树脂等。此外，聚四氟乙烯和PC也常用溶剂流延法生产薄膜。热固性的合成胶液也常用于生产高耐热性的薄膜。流延三醋酸纤维素酯薄膜生产用胶液的配方如下：三醋酸纤维互酯100份（质量份），混合溶剂（三氯甲烷90%体积，10%的甲醇）700份（质量份），增塑剂三苯基磷酸酯20份（质量份）。 2、挤出流延薄膜 以CPP挤出流延薄膜的生产工艺流程为例，使用耐寒级共聚丙烯CPP粒子作流延膜的原料，MFR为6~9g/10min(例如：日本窒素工业公司的F8277就是耐寒级PP)，挤出机挤出——T 型口模流延——气刀——1#冷却辊——2冷却辊——电晕处理——切废边——卷取。挤出机螺杆直径65mm，L/D=32，普通渐变型螺杆。 机筒温度：210℃、230℃、240℃、255℃、265℃共5段，连接器温度265℃，树脂温度230~237℃，T型口模温度（共2m宽）均为265℃。1#冷却辊使用自来水经冷却器热交换器冷却到0~-5℃后进入，2#冷却器冷却水温为8~10℃。T型口模使用螺栓人工调节流延膜厚度，应当指出的是，目前国内进口先进的流延膜生产线均采用R射线测厚仪（走查式）能自动测厚显示记录并反馈到T型口模上的热膨胀螺丝上，从而自动调控T型口模间隙，可以使流延膜厚度的平均误差在2%以内。人工调节螺丝调节，只能在10%以内（1m宽度）。气刀和气隙在挤出流延薄膜中有重要的作用，气刀是安装在T型口模下方的一条狭长的缝口，由此喷出压缩空气，使由T型口模流延出来的熔体薄膜能紧贴在1#冷却辊上，提高了冷却效果，且能使塑料薄膜表面平整度提高，减少流延膜二端产生的缩颈现象。 气隙是熔体塑料膜离开T型口模到达1#冷却辊表面之间的距离，气隙愈长则薄膜在熔融高温下同空气接触的时间愈长，薄膜表面气化就愈大，而且气隙愈大，薄膜二端因冷却而产生
在产品设计中，要达到合理运用塑料材料的目的，除了要掌握各种塑料的特性、按照正确的选材方法合理选材外，还要熟练掌握塑料的工艺，只有这样才能按照产品的功能要求合理的进行塑料构成类的产品设计。对于工业设计师来说，必须较全面地认识各种塑料的性质，懂得如何将造型设计的细节与成型、加工过程整体规划，最终才能获得满意的产品。 一、塑料的成型工艺 塑料的成型是将原材料制成具有一定形状制品的工艺过程。塑料的成型工艺有多种，着重介绍注射成型、挤出成型、压制成型、压延成型、吹塑成型、热成型、手糊成型、传递模塑成型、浇铸成型、缠绕成型、喷射成型、醮涂成型、片状模塑料成型、拉拔成型、发泡成型等。 （一）注射成型 注射成型又称注塑成型，是热塑性塑料的主要成型方法之一，也适应部分热固性塑料的成型。其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。如图6-53为注射成型原理图。 图6-53注射成型原理图 （引自杰姆斯·伽略特著常初芳译. 设计与技术. 北京：科学出版社，2004.）注射成型的模具具有一个型腔，其形状与需要加工成型的零件形状相反。熔融的塑料通过模具中心的浇注口进入，填充模具，溶液在模具内部形成了中空的形状。注射成型的模具有冷流道二板模具、冷流道三板模具、热流道模具几种。 注射成型工艺的优点有：能一次成型外形复杂、尺寸精确的塑料制件；可利用一套模具，成批地制得规格、形状、性能完全相同的产品；生产性能好、成型周期短、可实现自动化或半自动化作业；原材料损耗小、操作方便、成型的同时产品可取得着色鲜艳的外表等。
本机组采用特殊结构的螺杆挤出机，先进的螺旋模头，调节灵活的冷却风环，合理的光圈式稳泡结构，从而保证上三种聚乙烯及其不同比例的混合塑料化均匀，产品质量好，操作方便、生产稳定、可靠。 本机组用于吹制厚度 5 ～ 0 .10mm , 折幅 600mm 的各种聚乙烯薄膜，尤其适用废旧回收再生料的吹膜，产品是粮食、化肥、制糖业及各种纺织品的理想包装材料。本机组又是生产农用地膜、棚膜的理想设备。 本机组结构紧凑，占地面积小、性能可靠、操作方便、投资费用低、经济效益高。对产品有销路的一般乡镇企业、个体户均可置办。 二、主要技术特性及规格 螺杆直径：Ф 45 螺杆长径比：28 ： 1 螺杆转速：12-100 转 / 分 主机驱动功率： 生产能力：10-30 公斤 / 小时 主机加热总功率：12 千瓦 机头膜口直径：Ф 50- Ф 75 mm 牵引辊直径：650mm 牵引线速度：8 -50 米 / 分 薄膜折径宽度：130 -600mm 风环直径：Ф 450mm 鼓风机风量：14 立方米 / 分 整机安装尺寸：340 0 × 3000 × 3000 mm 三、生产流程及生产原理 生产流程，将干燥的聚乙烯粒子加入下料斗中，靠粒子本身的重量从料斗进入螺杆，当粒料与螺纹斜棱接触后、旋转的斜棱面对塑料和生产一与斜棱面相垂直的推力，将塑料粒子向前推移，推移过程中，由于塑料与螺杆、塑料与机筒之间的摩擦以及粒子间的碰撞摩擦，同时还由于料筒外部加热而逐步溶化，熔融的塑料经机头过滤去杂质从模头摸口出来，经风环冷却、吹胀经稳泡架人字板牵引辊卷取将成品薄膜卷成筒。 四、主要结构说明 本机组主要由挤出机、机头、模头、冷却装置、稳泡架、人字板、牵引辊、卷取装置等组成。 （一）挤出机：挤出机主要由螺杆、机筒加料斗，减速箱及驱动电机组成，驱动电机采用电磁滑差式调速（也可用变频电机）其调速范围在 120-1200 转 / 分，通过皮带传动带动 350 型减速器使螺杆在机筒中作旋转运动，螺杆采用特殊结构，即在螺杆某一段落配备以特殊的混炼装置，工作时依靠周塑料托起定心，螺杆轴向力由装在减速器与螺杆间的 8316 或 7215 轴承受，减束器输出轴内有Ф25 通孔作为拆卸螺杆之用，机筒的加料口根据再生料的性能设计，以利于再生料顺利地进入螺杆槽间而被送走，加料段有六条凹槽以增强物料的输送能力和尽快建立高压区以保证输送能力和稳定挤出质量。 （二）、机头：机头由过滤网、过滤板、机头压盖三部分组成，为了适应含有较多杂质的再生料的生产，本机组采用具有交大过滤面积的直角式机头结构，同时考虑 HDPE 、 LLDPE 熔料具有较大粘度，对物料的流道设计作了合理的选择，并利用挤出机的驱动电机挤出滤扳，故可适应一个人单独进行换网操作。 （三）模头：本机组选用螺杆芯棒模头结构，根据 LDPE 、 HDPE 、 LLDPE 三种聚乙烯的特性，综合考虑设计了螺旋角、退坡角、定型长度，模口开度等主要技术参数，经多次对比度试验进行选优定型，具有内压大，挤出稳定均匀、薄膜力度性能好，无拼缝线与本机组挤出机匹配好等优点，同时，变换三种
流延膜的特点及生产工 艺 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
流延膜的特点及生产工艺? 所有的热塑性塑料薄膜的性能，不仅同使用的塑料原材料粒子有密切的关系，还同薄膜的生产工艺及工艺参数有关。同一种塑料制品，例如：薄膜可以用不同的生产工艺流程来生产，即使用同一种材料同一种生产工艺，由于生产时的温度、压力、吹胀比等工艺参数的不同，所得薄膜的性能也有所差别。流延(Cast)法生产的薄膜称流延膜，用C作字头，如：流延聚丙烯薄膜，称CPP 膜。流延法薄膜有挤出流延膜和溶剂流延膜两种。1、溶剂流延法 溶剂流延法生产的薄膜具有更薄且厚度均匀性更好的优点，1~3um的超薄膜只在某些高科技材料中使用，一般在包装材料中不采用，因为设备投资大，溶剂毒性大，而且需使用大量溶剂，溶剂回收设备及操作费用均较大，只有像玻璃纸等极少数不能或很难用挤出法生产的薄膜才使用溶剂法生产。 溶剂法生产的流延膜工艺是：把热塑性塑料的溶液或使用热固性塑料的预聚体溶胶涂布在可剥离的载体上，经过一个烘道的加热干燥，进而熔融塑化成膜层冷却下来后，从载体离型面上剥离下来卷取而成膜。载体可以是钢带、涂布硅橡胶的离型纸或辊筒。美国一些需要超薄且厚度平整性特别优良的薄膜是把溶胶流延在一个加热的水银池上面，经挥发去除溶剂成膜后，从水银面上捞起薄膜卷取而成。 溶剂流延膜有以下几个特点： （1）薄膜的厚度可以很小，一般在5-8UM，使用水银为载体的薄膜，称为分子膜，其厚度可以低至3UM厚。 （2）薄膜的透明度高、内应力小，多数用于光学性能要求很高的场合下，例如：电影胶卷、安全玻璃的中间夹层膜等。 （3）薄膜厚度的均匀性好，不易掺混入杂质，薄膜质量好。 （4）溶剂流延膜由于没有受到充分的塑化挤压，分子间距离大，结构比较疏松，薄膜的强度较低。 （5）生产成本高，能耗大、溶剂用量大，生产速度低。 溶剂流延法生产的薄膜有三醋酸纤维素酯、聚乙烯醇、氯醋树脂等。此外，聚四氟乙烯和PC也常用溶剂流延法生产薄膜。热固性的合成胶液也常用于生产高耐热性的薄膜。流延三醋酸纤维素酯薄膜生产用胶液的配方如下：三醋酸纤维互酯100份（质量份），混合溶剂（三氯甲烷90%体积，10%的甲醇）700份（质量份），增塑剂三苯基磷酸酯20份（质量份）。2、挤出流延薄膜 以CPP挤出流延薄膜的生产工艺流程为例，使用耐寒级共聚丙烯CPP粒子作流延膜的原料，MFR为6~9g/10min(例如：日本窒素工业公司的F8277就是耐寒级PP)，挤出机挤出——T型口模流延——气刀——1#冷却辊——2冷却辊——电晕处理——切废边——卷取。挤出机螺杆直径65mm，L/D=32，普通渐变型螺杆。 机筒温度：210℃、230℃、240℃、255℃、265℃共5段，连接器温度265℃，树脂温度230~237℃，T型口模温度（共2m宽）均为265℃。1#冷却辊使用自来水经冷却器热交换器冷却到0~-5℃后进入，2#冷却器冷却水温为8~10℃。T 型口模使用螺栓人工调节流延膜厚度，应当指出的是，目前国内进口先进的流
1、挤出成型——是将物料送入加热的机筒与旋转着的螺杆之间进行固体物料的输送、熔融压缩、熔体均化，最后定量、定速和定压地通过机头口模而获得所需的挤出制品。 2、聚合物成型机械——所有能对高聚物原料进行加工和成型制品的机械设备。 3、注射量——是指注射机在注射螺杆（或柱塞）作一次最大注射行程时，注射装置所能达到的最大注射量。 4、锁模力——是指注射机的合模机构对模具所能施加的最大夹紧力。 5、吹胀比——吹胀后膜管的直径与环形口模直径之比。 6、螺杆长径比——指螺杆工作部分长度L（螺杆上有螺纹部分长度，即由加料口后壁至螺纹末端之间的长度）与螺杆外径D之比，用L/D表示。 7、挤出胀大----巴拉斯效应，当高聚物熔体从小孔、毛细管或狭缝中挤出时挤出物在挤出模口后膨胀使其横截面大于模口横截面的现象。or聚合物熔体在流动中产生高弹形变，在出口端，高弹形变回复引起挤出物膨胀。 8、螺杆的压缩比——通常将加料段一个螺槽的溶剂与计量段一个螺槽容积之比称为螺杆的压缩比。 9、塑化——注射成型的准备过程，是指物料在料筒内受热达到流动状态并具有良好的可塑性的全过程。 10、中空吹塑成型—将挤出或注射成型的 塑料管坯或型坯趁热于半熔融的类橡胶状时，置于各种形状的模具中，并即时在管坯中通入压缩空气将其吹胀，使其紧贴于模腔壁上成型，经冷却脱模后即得中空制品。 11、注射成型—将塑料（一般为粒料）在注射成型机的料筒内加热熔化，当呈流动状态时，在柱塞或螺杆加压下熔融塑料被压缩并向前移支，进而通过料筒前端的喷嘴以很快速度注入温度较低的闭全模具内，经过一定时间冷却定型后，开启模具即得制品。 1、聚合物的加工性能包括：__可挤压性___，__可模塑性___，可纺性，可延性。
做塑料袋的全套工艺流程讲解和讲究您知道多少？ 1、做塑料袋首先必备的第一台设备将塑胶颗粒吹成筒膜——高低压吹膜机 不管是做什么哪种材质的塑料袋，都得先把塑料颗粒吹成塑料薄膜才能进一步进行加工，不管是PO胶袋还是PE袋还是其他复合袋！ 如果是PE袋和PO袋就得用高低压吹膜机，如果是PP袋就得用PP吹膜机，如果是食品包装复合袋就得用共挤吹膜机！ 然后就是选配机器的型号，机器型号选择不能太大也不能太小，太大浪费电，大材小用，太小做不出对应的产品，所以选择机器得选择适合自己产品的机器，所谓适合就是能满足自己的袋子最大宽度同时也能做出自己最小的产品宽度的袋子！吹膜机也是需要三厢工业电的！ 2、印刷图案及文字必备——-印刷机 选择性配的印刷机：如果袋子有印刷文字和图案的就得配备印刷机，如果是白色袋子可以不用印刷机，印刷机也是需要根据自己的袋子的宽度来选择型号，并且自己的产品有多少颜色就需要旋转几色的印刷机，如果自己的产品比较单一量很大可以袋子是几色就选几色的印刷机，印刷机分为两种，一种是胶版印刷机一种是铜版印刷机，他们的区别在于：1、胶版印刷机印刷出来的效果没有铜版印刷的效果好，铜版印刷的效果很精美，很细腻，用于一些酒店塑料袋，食品袋等，（具体根据客户要求和接受效果）胶版印刷机印的效果没有铜版的那么精美，边边上会有一点点瑕疵，用于一些工业袋等，产品多考虑以后可以选择自己产品的基础上加2色左右，并且印刷机是需要工业三厢电的！
3、切筒膜，最后一次成型——-制袋机 最后一步就是制袋机，一般做什么袋子选什么种类的制袋机，比如快递袋选择热切快递袋制袋机，OPP服装袋热切边封制袋机，背心袋选择热封热切制袋机，垃圾袋选连卷制袋机，食品袋选三边封制袋机，一般制袋机的功能是单一的，不会一种制袋机能做4-5种袋子，选制袋机也需要根据自己袋型的宽度来订做机器的宽度，一般选择机器考虑自己最大的袋子是多宽，能做最大宽度的袋子制袋机一般也是能做最大宽度尺寸以下的袋子的。 选择机器是得了解对应型号的机器长宽高尺寸！
塑料成型方法 1．压延成型 压延成型是利用热的辊筒，将热塑性塑料经连续辊压、塑化和延展成薄膜或薄片的一种成型方法。常用来生产厚度为0.05mm0.50mm的软聚氯乙烯薄膜和厚度为0.25mm0.70mm的硬聚氯乙烯片材。 压延成型方法生产能力大，产品质量好，易于实现自动化流水作业，是生产各种大长塑料薄膜、薄板、片材和人造革、壁纸等的主要方法，但其设备投资较大。适用于压延成型加工的塑料，除用得最多的聚氯乙烯外，还有聚乙烯、ABS、聚乙烯醇、醋酸乙烯酯与丁二烯的共聚物等。 压延成型的主要设备是压延机，一般按滚筒数和它的排列方式进行分类。常见的有直线型、逆L型、斜Z型和顺L型等。由于四辊压延机具有制品较薄、厚度均匀、表面光滑、生产率高等特点，因而是目前使用最普遍的一种压延机。 为了保证制品的质量和压延工艺的顺利进行，辊筒表面具有较高的硬度(HB540560)和较小的粗糙度(达14级镜面)，并用过热蒸汽、过热水或蒸汽配合煤气红外线等方法，将辊筒加热到200℃左右。为了避免产生薄膜包辊现象，相邻两辊之间保持有5℃10℃的温差。根据物料碾压、混炼、塑化和延展成型的需要，四辊压延机各辊筒的线速度并不相同，相邻两辊之间线速度之比，通常取为1∶1.061∶1.3。 根据工艺过程的需要，压延成型的辅机部分，通常包括薄膜引离辊，冷却定型装置、胶带输送机，卷取切割装置等。 2．吹塑成型 吹塑成型是目前生产塑料制品的主要方法之一，主要用于生产热塑性塑料薄膜及中空制品，它包括挤出吹塑和中空吹塑两种工艺方法。 (1)挤出吹塑。挤出吹塑是将熔融塑料经挤出机的机头呈圆筒形薄管挤出，同时从机头中心向薄管中鼓入压缩空气，将处于热塑状态下的薄管沿横向吹胀成直径较大的管状薄膜(俗称泡管)，经冷却后卷取。与压延法生产薄膜的工艺相比，吹塑制膜具有很多突出优点，例如：所用设备简单，可用小型挤出机生产宽度很大(10m以上)和极薄(0.01mm0.3mm)的薄膜；生产成本低；产品机械强度高；可利用挤出工艺吹制多色或多层复合薄膜，生产具有综合性能的复合材料。此外，圆筒形薄膜可以不经焊接而直接用于包装，等等。但吹塑薄膜的厚度均匀性较差，产量受冷却速度的限制，也不能太高。 挤出吹塑的主要设备是挤出机，而吹塑机头又是挤出机的关键部件。吹塑机头种类很多，常用的有侧面进料式、中心进料式和螺旋进料式几种。目前又发展了旋转机头和复合机头等形式。 (2)中空吹塑。中空吹塑成型是将从挤出机挤出的、尚处于软化状态的管状热塑性塑料坯料放入成型模内，然后通入压缩空气，利用空气的压力使坯料沿模腔变形，从而吹制成颈口短小的中空制品。中空吹塑目前已广泛用来生产各种薄壳形中空制品、化工和日用包装容器，以及儿童玩具等。 3．真空成型 真空成型是将热塑性塑料薄片或薄板（厚度小于6mm）重新加热软化，置于带有许多小孔的模具上，采取抽真空的方法使片材紧吸在模具上成型。这种方法成型速度快、操作容易，但制品表面粗糙，尺寸和形状的误差较大。真空成型广泛用来生产钙塑天花板装饰材料、洗衣机和电冰箱壳体、电机外壳、艺术品和生活用品等。 4．滚塑成型 滚塑成型是把粉状或糊状塑料置于塑模中，通过加热并滚动旋转塑模，使模内物料熔融塑化，进而均匀散布到模具表面，经冷却定型即得到制品，此法适用于生产中空制品、汽车车身、
聚乙烯薄膜吹膜成型工艺(转贴) 聚乙烯薄膜吹膜成型工艺 一、概述塑料薄膜是常见的一种塑料制品，它可以由压延法、挤出法、吹塑等工艺方法生产，吹塑薄膜是将塑料原料通过挤出机把原料熔融挤成薄管，然后趁热用压缩空气将它吹胀，经冷却定型后即得薄膜制品。 用吹塑工艺成型方法生产薄膜与其它工艺方法具有以下优点： 1、设备简单、投资少、收效快； 2、设备结构紧凑，占地面积小，厂房造价低； 3、薄膜经拉伸、吹胀，力学强度较高； 4、产品无边料、废料少、成本低； 5、辐度宽、焊缝少、易于制袋； 与其它成型工艺比其缺点如下： 1、薄膜厚度均匀度差； 2、生产线速度低，产量较低（对压延而言）； 3、厚度一般在0.01∽0.25mm，折径100-5000mm； 吹塑薄膜其主要用原料：LDPE、HDPE、LLDPE、EVA、PVC、PP、PS、PA等。 二、聚乙烯吹塑薄膜成型工艺 吹塑薄膜工艺流程，物料塑化挤出，形成管坏吹胀成型；冷却、牵引、卷取。在吹塑薄膜成型过程中，根据挤出和牵引方向的不同，可分为平吹、上吹、下吹三种，这是主要成型工艺也有特殊的吹塑法，如上挤上吹法。 1、平挤上吹法 该法是使用直角机头，即机头出料方向与挤出机垂直，挤出管坏向上，牵引至一定距离后，由人字板夹拢，所挤管状由底部引入的压缩空气将它吹胀成泡管，并以压缩空气气量多少来控制它的横向尺寸，以牵引速度控制纵向尺寸，泡管经冷却定型就可以得到吹塑薄膜。如图所示。适用于上吹法的主要塑料品种有PVC、PE、PS、HDPE。 2、平挤下吹法
该法使用直角机头，泡管从机头下方引出的流程称平挤下吹法，该法特别适宜于粘度小的原料及要求透明度高的塑料薄膜。如PP、PA、PVDC（偏二氯乙烯）。如下图所示。 3、平挤平吹法 该法使用与挤出机螺杆同心的平直机头，泡管与机头中心线在同一水平面上的流程称平挤平吹法，该法只适用于吹制小口径薄膜的产品，如LDPE、PVC、PS膜，平吹法也适用于吹制热收缩薄膜的生产。 以上三种工艺流程各有优缺点，现比较于表工艺流程优点缺点平挤上吹泡管挂在冷却管上，牵引稳定占地面积小，操作方便易生产折径大，厚度较厚的薄膜要求厂房高、造价高不适宜加工流动性大的塑料不利于薄膜冷却，生产效率低平挤下吹有利于薄膜冷却、生产效率较高能加工流动性较大的塑料挤出机离地面较高，操作不方便不宜生产较薄的薄膜平挤平吹机头为中心式、结构简单、薄膜厚度较均匀操作方便、引膜容易吹胀比可以较大不适宜加工相对密度大、折径大的薄膜占地面积大泡管冷却较慢，不适宜加工流动性较大的塑料 三、吹塑薄膜成型设备及结构特点 吹塑设备一般采用单螺杆挤出机，从工艺可知，吹塑薄膜成型的主要设备有挤出机、机头、冷却风环、牵引和卷取。 1、挤出机： 一般使用单螺杆挤出机、螺杆直径Ф45-120mm，Ф的大小由薄膜厚度和折径大小决定。产量受冷却和牵引两速度影响，薄膜窄的用小型挤出机，薄膜厚而宽的用大型挤出机。 挤出机的基本结构包括：传动装置、加料装置、机筒、螺杆、机头和口模等部分。挤出机的好坏，关键在于螺杆结构和螺杆的长径比。 螺杆结构有渐变螺杆，突变螺杆、带混炼图的螺杆。对于PE这三种螺杆均适用，带有混炼图的螺杆效果为佳。螺杆的长径比，过去由于受机械加工的限制，螺杆的长径比较短，它对于塑料的塑化受到影响，一是产量不高，二是质量不好，现在长径比发展到30：1以上，长径比长，对于产品生产，产量高，质量好，长径比宜在25以上为佳。螺杆热处理的好使用寿命长，最好是38CrMnAI，经氮化处理。挤出机的生产能力与螺杆的直径大小成正比
塑料制品的生产工艺流程 根据塑料的固有性能，使其成为具有一定形状和使用价值的塑料制品，是一个复杂而繁重的过程。塑料制品工业生产中，塑料制品的生产系统主要是由塑料的成型、机械加工、装饰和装配四个连续的过程组成的。 在这四个过程中，塑料成型是塑料加工的关键。成型的方法多达三十几种，主要是将各种形态的塑料（粉、粒料、溶液或分散体）制成所需形状的制品或坯件。成型方法主要决定于塑料的类型（热塑性还是热固性）、起始形态以及制品的外形和尺寸。塑料加工热塑性塑料常用的方法有挤出、注射成型、压延、吹塑和热成型等，塑料加工热固性塑料一般采用模压、传递模塑，也用注射成型。层压、模压和热成型是使塑料在平面上成型。上述塑料加工的方法，均可用于橡胶加工。此外，还有以液态单体或聚合物为原料的浇铸等。在这些方法中，以挤出和注射成型用得最多，也是最基本的成型方法。 塑料制品生产之机械加工是借用金属和木材等的塑料加工方法，制造尺寸很精确或数量不多的塑料制品，也可作为成型的辅助工序，如挤出型材的锯切。由于塑料的性能与金属和木材不同，塑料的热导性差，热膨胀系数、弹性模量低，当夹具或刀具加压太大时，易于引起变形，切削时受热易熔化，且易粘附在刀具上。因此，塑料进行机械加工时，所用的刀具及相应的切削速度等都要适应塑料特点。常用的机械加工方法有锯、剪、冲、车、刨、钻、磨、抛光、螺纹加工等。此外，塑料也可用激光截断、打孔和焊接。
塑料制品生产之接合塑料加工把塑料件接合起来的方法有焊接和 粘接。焊接法是使用焊条的热风焊接，使用热极的热熔焊接，以及高频焊接、摩擦焊接、感应焊接、超声焊接等。粘接法可按所用的胶粘剂，分为熔剂、树脂溶液和热熔胶粘接。 塑料制品生产表面修饰的目的是美化塑料制品表面，通常包括：机械修饰，即用锉、磨、抛光等工艺，去除制件上毛边、毛刺，以及修正尺寸等；涂饰，包括用涂料涂敷制件表面，用溶剂使表面增亮，用带花纹薄膜贴覆制品表面等；施彩，包括彩绘、印刷和烫印；镀金属，包括真空镀膜、电镀以及化学法镀银等。塑料加工烫印是在加热、加压下，将烫印膜上的彩色铝箔层（或其他花纹膜层）转移到制件上。许多家用电器及建筑制品、日用品等都用此法获得金属光泽或木纹等图案。 装配是用粘合、焊接以及机械连接等方法，使制成的塑料件组装成完整制品的作业。例如：塑料型材，经过锯切、焊接、钻孔等步骤组装成塑料窗框和塑料门。
塑料薄膜生产工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
塑料薄膜生产工艺 塑料薄膜生产工艺：塑料薄膜的成型加工方法有多种，例如有压延法、流延法、吹塑法、拉伸法等，近年来双向拉伸膜成为人们关注的焦点。今后，双向拉伸技术将更多地向着特种功能膜，如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来，适应包装行业对包装物要求的不断提高，各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能（拉伸强度是未拉伸薄膜的3-5倍）、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能，并具有生产速度快、产能大、效率高等特点，市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理：是将高聚物树脂通过挤出机加热熔融挤出厚片后，在玻璃化温度以上、熔点以下的适当温度范围内（高弹态下），通过纵拉机与横拉机时，在外力作用下，先后沿纵向和横向进行一定倍数的拉伸，从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列；然后在拉紧状态下进行热定型使取向的大分子结构固定下来；最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺，以聚酯薄膜（PET）为例简述如下：配料与混合普通聚酯薄膜所使用的原料主要是有光PET切片和母料切片。母料切片是指含有添加剂的PET切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用，其作用是通过二氧化硅微粒在薄膜中的分布，增加薄膜表面微观上的粗糙度，使收卷时薄
塑料薄膜生产工艺 塑料薄膜生产工艺：塑料薄膜的成型加工方法有多种，例如有压延法、流延法、吹塑法、拉伸法等，近年来双向拉伸膜成为人们关注的焦点。今后，双向拉伸技术将更多地向着特种功能膜，如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向发展。近年来，适应包装行业对包装物要求的不断提高，各种功能膜市场发展迅速。经过双向拉伸生产的塑料薄膜可有效改善材料的拉伸性能（拉伸强度是未拉伸薄膜的3-5倍）、阻隔性能、光学性能、耐热耐寒性、尺寸稳定性、厚度均匀性等多种性能，并具有生产速度快、产能大、效率高等特点，市场迅速发展。 双向拉伸原理 塑料薄膜双向拉伸的原理：是将高聚物树脂通过挤出机加热熔融挤出厚片后，在玻璃化温度以上、熔点以下的适当温度范围内（高弹态下），通过纵拉机与横拉机时，在外力作用下，先后沿纵向和横向进行一定倍数的拉伸，从而使高聚物的分子链或结晶面在平行于薄膜平面的方向上进行取向而有序排列；然后在拉紧状态下进行热定型使取向的大分子结构固定下来；最后经冷却及后续处理便可制得理想的塑料薄膜。 双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺，以聚酯薄膜（PET）为例简述如下：配料与混合普通聚酯薄膜所使用的原料主要是有光PET切片和母料切片。母料切片是指含有添加剂的PET切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采用一定含量的含硅母料切片与有光切片配用，其作用是通过二氧化硅微粒在薄膜中的分布，增加薄膜表面微观上的粗糙度，使收卷时薄膜之间可容纳少量的空气，以防止薄膜粘连。有光切片与一定比例的母料切片通过计量混合机混合后进入下一工序。 结晶和干燥：对有吸湿倾向的高聚物，例如PET、PA、PC等，在进行双向拉伸之前，须先进行予结晶和干燥处理。一是提高聚合物的软化点，避免其在干燥和熔融挤出过程中树脂粒子互相粘连、结块；二是去除树脂中水分，防止含有酯基的聚合物在熔融挤出过程中发生水解降解和产生气泡。PET的予结晶和干燥设备一般采用带有结晶床的填充塔，同时配有干空气制备装置，包括空压机、分子筛去湿器、加热器等。予结晶和干燥温度在150-170℃左右，干燥时间约3.5-4小时。干燥后的PET切片湿含量要求控制在50ppm以下。 熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器和静态混合器。 一、熔融挤出机 经过结晶和干燥处理的PET切片进入单螺杆挤出机进行加热熔融塑化。为了保证PET切片塑化良好、挤出熔体压力稳定，螺杆的结构非常重要。除对长径比、压缩比、各功能段均有一定要求外，还特别要求是屏障型螺杆，因为这种结构的螺杆具有以下几个特点： 有利于挤出物料的良好塑化。 有利于挤出机出口物料温度均匀一致。 挤出机出料稳定。 排气性能好。 有利于提高挤出能力。 若挤出量不是太大，推荐选用排气式双螺杆挤出机。排气挤出机有两个排气口与两套抽真空系统相连接，具有很好的抽排气、除湿功能，可将物料中所含的水分及低聚物抽走，可以省去复杂的预结晶/干燥系统，既节省投资又可降低运行成本。挤出机温度设定，从加料口到
原创多层共挤流延膜挤出技术 多层共挤流延膜挤出技术是一种传统的薄膜挤出生产工艺。该工艺最大的优势 是具有极高的加工精度，且能够最大限度地发挥被加工材料的性能。特别是在加工 高阻隔多层共挤流延膜方面，具有无可比拟的优势。 多层共挤流延膜挤出技术特点和优势 多层共挤流延膜挤出技术是一种将两种或两种以上的不同塑料利用2台或2台 以上的挤出机通过一个多流道的复合模头，汇合生产多层结构的复合薄膜，并通过 急冷辊成型的技术。多层共挤流延膜挤出技术也是传统的生产薄膜的挤出生产工 艺。采用这种方法可生产各种不同材料的薄膜，且具有很高的加工精度，尤其是在 加工半结晶热塑性塑料时，这种加工方法能够充分地发挥被加工材料的性能，同时 又能保持最佳的尺寸精度。所制得的流延膜具有优良的光学性能和厚薄均匀度，并 且由于采用急冷辊可以获得很高的生产速度，并改善薄膜的形态结构。此法制得的 薄膜与其他薄膜(如吹膜)相比，其优点是生产速度快，产量高，有利于大批量生产;产品的厚薄控制精度较高，厚度均匀性较好;透明性和光泽性俱佳;各向平衡性能优异。某些材料，例如聚丙烯(PP)膜、聚脂(PET)膜加工的通用方法甚至是唯一的方 法就是多层共挤流延法。 挤出机单元 多层共挤流延法的主要技术特点是: 多种原料和辅助材料的混配和输送的精确控制; 2台或2台以上的挤出实现共挤; 共挤熔体经T型平模头挤出后在一个大直径的急冷辊上骤冷和重新固化后成型; 多层共挤复合模头的设计使各层熔体在模头展开后能均匀地分布，并防止各层 物料间的互窜;
既能对整体厚度进行精确监控和调整，又能对某些关键的功能层进行厚度的精确监控和调整; 设备的自动控制系统非常复杂，如原料的混配和输送、温度控制、速度控制、共挤控制、厚薄均匀度控制等，另外工艺的控制也相当复杂。 对比干法复合技术，多层共挤流延膜挤出技术能够大幅度降低生产成本，实现清洁化、安全化生产，产品的卫生可靠性更佳。 由于多层共挤流延膜是通过一步加工处理直接制得的多层复合薄膜。因此多层共挤流延膜和干法复合膜法相比，具有生产工序少、能耗小，成本低的优势。一般来说，采用多层共挤流延成膜较之最常用的干法复合成膜，生产成本可降低 20%~30%，同时可使产品的结构质量更好、更稳定。在多层共挤流延成型的生产过程中，无三废物质产生，不会污染周边环境，对环境保护的适应性好。同时由于生产过程中，不使用易燃、易爆的有机溶剂之类的物质，生产安全性也好。与之相反，常用的干法复合成膜法，在生产过程中则要使用和排放大量有机溶剂，这些溶剂或多或少地会危害人们的身体健康，而且还往往有易燃、易爆的危险，需要进行妥善处理。在多层共挤流延成型生产过程中，由于不使用有机溶剂和黏合剂，因此在多层共挤流延膜中，不会像干法复合薄膜那样出现残存溶剂的问题。加上多层共挤流延薄膜是一步到位制成，不需要事先制造复合用薄膜的中间产品，从而避免了半成品在储运过程中受到外界环境的污染而引起的卫生性能下降，因而使它具有更好的卫生可靠性。 多层共挤流延薄膜的应用 由多层共挤流延法制得的薄膜，由于它能够使多种具有不同特性的物料在挤出过程中彼此复合在一起，因而使得制品兼有不同材料的优良特性，在特性上能进行互补，从而使制品得到特殊要求的性能和外观，如防氧和防湿的阻隔性、阻渗性、
